机械识图的基本知识一、机械图纸的概念（1）工程图纸：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图纸，简称图纸(也叫图样)。
◆工程图纸可分为：机械图纸、建筑图纸、水利工程图纸等。
（2）机械图纸：是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
二、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
三视图的投影规律: 物体有长、宽、高三个方向的尺寸，三个视图不是孤立的，而是彼此关联的。
主视图表明物体的高和长；俯视图反映物体的长和宽；左视图反映物体的高和宽。
其投影规律归纳为：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等，即“长对正，高平齐，宽相等”。
这是画图和看图的主要依据。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
三、图纸视角（1）视角定义图纸的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
中国、英国、德国等侧重第一角画法，美国、日本及港资台资企业侧重第三角画法。
◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
机械识图的基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）视角举例识别◆第一视角：◆第三视角：（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定V面不动，将其它投影面旋转到与V面成一个平面。
◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。
◆用第三角投影法得到的六个基本视图的名称是：前视图、顶视图、右视图、后视图、底视图、和左视图。
机械图纸识图基础知识面试介绍机械图纸识图是机械工程师在日常工作中必备的技能之一。
通过识图，工程师能够准确理解和解读机械图纸上的各种图形、符号和尺寸要求，为后续的设计、制造和装配工作提供支持。
本文将为您介绍机械图纸识图的基础知识，帮助您在面试中展示您的能力。
基础知识1.标准符号：机械图纸上有许多标准符号，包括尺寸、形状、表面质量等。
您需要熟悉各种符号的含义和使用方法，例如直径符号、角度符号、平行符号等。
2.视图：机械图纸通常包含多个视图，如主视图、剖视图、细节视图等。
您需要了解如何根据图纸上的线段、尺寸和标注来还原物体的三维形状。
3.尺寸和公差：机械图纸上的尺寸和公差描述了零件的几何要求和功能要求。
您需要能够正确理解尺寸和公差的含义，并能够根据这些要求进行设计和制造。
4.装配图：装配图是多个零件组装在一起的示意图。
您需要能够根据装配图上的标注和尺寸要求，正确组装零件，确保装配的正确性和可靠性。
5.材料和表面处理：机械图纸上通常包含材料和表面处理要求。
您需要了解不同材料的特性和适用范围，并能够选择合适的表面处理方法，以满足零件的功能和外观要求。
面试中的问题在面试中，面试官可能会问到以下关于机械图纸识图的问题：1.解释一下机械图纸上常见的标准符号。
2.如何根据机械图纸上的线段和尺寸还原物体的三维形状？3.什么是公差？为什么需要公差？4.如何根据装配图上的标注和尺寸要求进行零件的装配？5.如何选择合适的材料和表面处理方法？结论机械图纸识图是机械工程师必备的基础知识之一。
通过掌握标准符号、视图、尺寸和公差、装配图等基础知识，您能够准确理解和解读机械图纸并应用到实际工作中。
在面试中展示您对机械图纸的理解和运用能力，将有助于您获得理想的工作机会。
以上是关于机械图纸识图基础知识面试的简要介绍。
希望本文对您在面试中的准备有所帮助。
祝您面试顺利！。

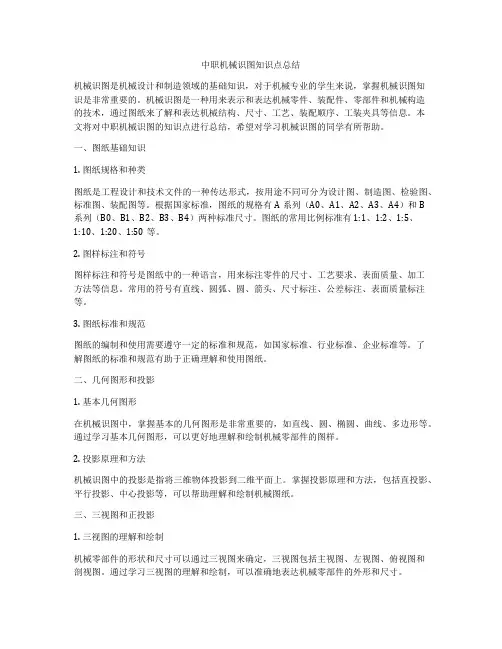

中职机械识图知识点总结机械识图是机械设计和制造领域的基础知识，对于机械专业的学生来说，掌握机械识图知识是非常重要的。
机械识图是一种用来表示和表达机械零件、装配件、零部件和机械构造的技术，通过图纸来了解和表达机械结构、尺寸、工艺、装配顺序、工装夹具等信息。
本文将对中职机械识图的知识点进行总结，希望对学习机械识图的同学有所帮助。
一、图纸基础知识1. 图纸规格和种类图纸是工程设计和技术文件的一种传达形式，按用途不同可分为设计图、制造图、检验图、标准图、装配图等。
根据国家标准，图纸的规格有A系列（A0、A1、A2、A3、A4）和B系列（B0、B1、B2、B3、B4）两种标准尺寸。
图纸的常用比例标准有1:1、1:2、1:5、1:10、1:20、1:50等。
2. 图样标注和符号图样标注和符号是图纸中的一种语言，用来标注零件的尺寸、工艺要求、表面质量、加工方法等信息。
常用的符号有直线、圆弧、圆、箭头、尺寸标注、公差标注、表面质量标注等。
3. 图纸标准和规范图纸的编制和使用需要遵守一定的标准和规范，如国家标准、行业标准、企业标准等。
了解图纸的标准和规范有助于正确理解和使用图纸。
二、几何图形和投影1. 基本几何图形在机械识图中，掌握基本的几何图形是非常重要的，如直线、圆、椭圆、曲线、多边形等。
通过学习基本几何图形，可以更好地理解和绘制机械零部件的图样。
2. 投影原理和方法机械识图中的投影是指将三维物体投影到二维平面上。
掌握投影原理和方法，包括直投影、平行投影、中心投影等，可以帮助理解和绘制机械图纸。
三、三视图和正投影1. 三视图的理解和绘制机械零部件的形状和尺寸可以通过三视图来确定，三视图包括主视图、左视图、俯视图和剖视图。
通过学习三视图的理解和绘制，可以准确地表达机械零部件的外形和尺寸。
2. 正投影的应用正投影是指物体在投影面上的投影与物体的实际相对位置、大小关系相符合。
在机械识图中，正投影是重要的投影方法，可以帮助绘制准确的机械图纸。
