大学物理实验教案
实验名称：单摆的研究
实验目的：
1．掌握用单摆测定重力加速度的方法。
2．研究单摆振动的周期和摆长的关系。
3．掌握米尺、游标卡尺、秒表的正确使用方法。
4．掌握根据测量精度要求选择合适的测量仪器和测量方法。
实验仪器：
单摆 秒表
米尺 游标卡尺
实验原理：
用一根不能伸长的轻线悬挂一小球，作幅角θ很小的摆动就是一个单摆。设小球的质量为m ，其质心到摆的支点O 的距离为l （摆长）。作用在小球上的切向力的大小为θsin mg ，它总指向平衡点'O 。当幅角θ0很小时，
则θθ≈sin ，切向力的大小为θmg ，按牛顿第二定
律，质点的运动方程为 θmg ma -=切
θθmg dt
d ml -=22 θθl g dt
d -=22 这是一简谐运动方程，该简谐振动角频率ω的平方等于g ，由此得出 l g T
==πω2 g
l T π2= 2
24l g T π= 单摆的振动周期T 和摆动的角度θ之间存在下列关系
2222411321sin sin 22242T θθπ????????=+++?? ? ? ???????????
L 对于幅角θ不超过50时，周期的实测值和小振动近似的结果的偏差就不会大于千分之一。若按这误差要求用式g
l T π2=测量重力加速度，必须把单摆的幅角控制在50之内。
mg
θsin
物理实验教程 3.2 钢丝杨氏模量的测定 3.5 固体的导热系数的测定 3.8 惠更斯电桥 3.14 示波器的使用 3.15 霍尔效应的应用 3.17 分光计的调节和使用 3.19 等厚干涉的应用 407宿舍
3.2钢丝杨氏模量的测定 【实验目的】 1．了解静态拉伸法测杨氏模量的方法 2．掌握光杠杆放大法测微小长度变化的原理和方法 3．学会用逐差法处理数据 【实验内容与步骤】 1．用拉伸法测钢丝的杨氏模量 1.1 调整杨氏模量测定仪 调节杨氏模量测定仪的底脚调整螺钉，使立柱铅直。调节平台的上下位置，使随钢丝伸长的夹具B 上端与沟槽在同一水平面上（为什么?）。加1Kg 砝码在砝码托盘上，将钢丝拉直，检查夹具B 是否能在平台的孔中上下自由地滑动，钢丝是否被上下夹子夹紧． 1.2 调整光杠杆镜尺组 光杠杆后两足置于沟槽内，前足置于夹具B 上，让平面镜竖直，镜尺组安放在光杠杆正前方约1.2m 处，并尽量使望远镜水平并与光杠杆镜面同高，标尺竖直。 调节望远镜（移动或转动望远镜支架）使得从望远镜上方沿镜筒轴线方向在平面镜中能看到标尺的像，调节望远镜的目镜，看清镜筒内的十字叉丝，调节望远镜的调焦旋钮，使标尺的像清晰并无视差。 仔细调节光杠杆，使与望远镜同高的标尺刻度像与十字叉丝的横叉丝重合。（为什么？） 1.3 测量n ? 轻轻的依次将1Kg 的砝码加到砝码托盘上（砝码托自重不计），记录不同力作用下望远镜中标尺读数'i n (共6次)，然后将砝码再依次轻轻取下，再记录不同力作用下标尺读数" i n ，两次读数的平均值作为不同力作用下标尺的读数i n ，用逐差法求n ? 注意：测量时应随时注意检查和判断测量数据的合理性；加砝码时勿使砝码托摆动，并将砝码缺口交叉放置，以免倒落。 1.4 测L 、D 用钢卷尺测量光杠杆镜面到标尺的距离D 和上下夹具之间钢丝的长度L 。 1.5 测 b 用印迹法（即将光杠杆拿下放在纸上压出三个脚尖的迹点）测出光杠杆前足到后两足连线的垂直距离b 。 1.6 用螺旋测微计测量钢丝的直径d,选择上中下三处，每处都要在互相垂直方向上各测一次，
大学物理实验复习资料 复习要求 1．第一章实验基本知识； 2．所做的十二个实验原理、所用的仪器（准确的名称、使用方法、分度值、准确度）、实验操作步骤及其目的、思考题。 第一章练习题（答案） 1．指出下列情况导致的误差属于偶然误差还是系统误差⑴读数时视线与刻度尺面不垂直。——————————该误差属于偶然误差。 ⑵将待测物体放在米尺的不同位置测得的长度稍有不同。——该误差属于系统误差。 ⑶天平平衡时指针的停点重复几次都不同。——————该误差属于偶然误差。 ⑷水银温度计毛细管不均匀。——————该误差属于系统误差。 ⑸伏安法测电阻实验中，根据欧姆定律R x=U/I，电流表内接或外接法所测得电阻的阻值与实际值不相等。———————————————该误差属于系统误差。 2．指出下列各量为几位有效数字，再将各量改取成三位有效数字，并写成标准式。 测量值的尾数舍入规则：四舍六入、五之后非零则入、五之后为零则凑偶 ⑴cm ——四位有效数字，×10cm 。 ⑵cm ——五位有效数字，， ⑶kg ——四位有效数字，×10－2kg ， ⑷——五位有效数字，×10－1m ， ⑸kg ——五位有效数字，， ⑹g ——五位有效数字，×103g ， ⑺s；——四位有效数字，×102s ， ⑻s ——四位有效数字，×10－1s ， ⑼ ×10－3 m. ——四位有效数字，×10－3m ⑽℃——四位有效数字，×10℃ 3．实验结果表示 ⑴精密天平称一物体质量，共称五次，测量数据分别为：，，，，，试求 ① 计算其算术平均值、算术平均误差和相对误差并写出测量结果。 ② 计算其测量列的标准误差、平均值标准误差和相对误差并写出测量结果。解：算术平均值 = m3 612 3 5 15 1 . ≈ ∑ =i i m （g） 算术平均误差m ? = - =∑ = 5 1 5 1 i i m m = 00003（g） 相对误差m m E m ? = ==≈ 用算术平均误差表示测量结果：m = ±（g） 测量列的标准误差 ()()()( 1 5 3 2 6123 3 6121 3 2 6123 3 6122 3 2 6123 3 6127 3 - + - + - + - =. . . . . . =（g） 经检查，各次测量的偏差约小于3σ，故各测量值均有 效。 平均值的标准误差 5 0003 0. = = n m σ σ ≈（g） 相对误差 % . % . . 0004 100 6123 3 00014 ≈ ? = = m E m m σ 用标准误差表示的测量结果= m±（g） ⑵有甲、乙、丙、丁四人，用螺旋测微器测量一铜球的 直径，各人所得的结果是： 甲：±cm；乙：±cm 丙：±cm；丁：±cm 问哪个表示得正确其他人的结果表达式错在哪里 参考答案：甲：±cm 测量结果的最后一 位要与误差所在位对齐。 其他三个的错误是测量结果的最后一位没有与误差所在 位对齐。 ⑶用级别为、量程为10mA的电流表对某电路的电流作 10次等精度测量，测量数据如下表所示。试计算测量结 果及标准误差，并以测量结果形式表示。 解：算术平均值 ≈ =∑ = 10 1 10 1 i i I I （mA）

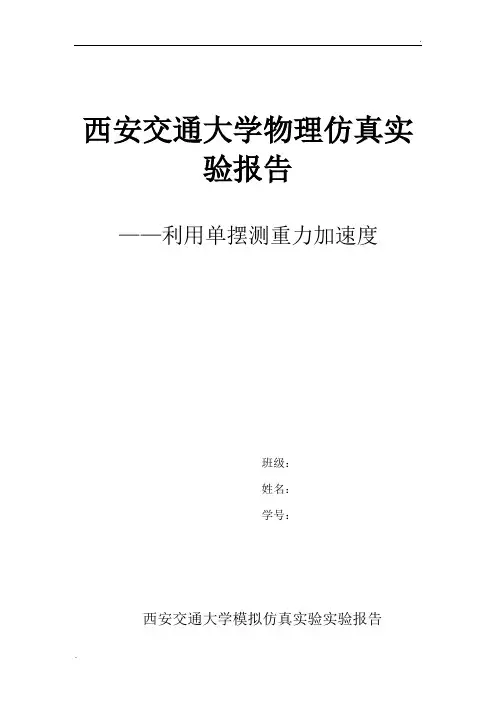

西安交通大学物理仿真实 验报告 ——利用单摆测重力加速度 班级： ： 学号：
交通大学模拟仿真实验实验报告 实验日期：2014年6月1日老师签字：＿＿＿＿＿ 同组者：无审批日期：＿＿＿＿＿ 实验名称：利用单摆测量重力加速度仿真实验 一、实验简介 单摆实验是个经典实验，许多著名的物理学家都对单摆实验进行过细致的研究。本实验的目的是学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法，学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。 二、实验原理 用一根绝对挠性且长度不变、质量可忽略不计的线悬挂一个质点，在重力作用下在铅垂平面作周期运动，就成为单摆。单摆在摆角小于5°（现在一般认为是小于10°）的条件下振动时，可近似认为是简谐运动。而在实际情况下，一根不可伸长的细线，下端悬挂一个小球。当细线质量比小球的质量小很多，而且小球的直径又比细线的长度小很多时，此种装置近似为单摆。单摆带动是满足下列公式： 进而可以推出： g L T π2=22 4T L g π=
式中L为单摆长度（单摆长度是指上端悬挂点到球重心之间的距离）；g 为重力加速度。如果测量得出周期T、单摆长度L，利用上面式子可计算出当地的重力加速度g。 三、实验容 1.用误差均分原理设计单摆装置,测量重力加速度g. 设计要求: (1)根据误差均分原理,自行设计试验方案,合理选择测量仪器和方法. (2)写出详细的推导过程,试验步骤. (3)用自制的单摆装置测量重力加速度g,测量精度要求△g/g<1%. 可提供的器材及参数: 游标卡尺,米尺,千分尺,电子秒表,支架,细线(尼龙线),钢球,摆幅测量标尺(提供硬白纸板自制),天平(公用). 假设摆长l≈70.00cm;摆球直径D≈2.00cm;摆动周期T≈1.700s; 米尺精度△米≈0.05cm;卡尺精度△卡≈0.002cm;千分尺精度△千≈0.001cm;秒表精度△秒≈0.01s;根据统计分析,实验人员开或停秒表反应时间为0.1s左右,所以实验人员开,停秒表总的反应时间近似为△人≈0.2s.
作业习题 第一部分：力学部分 1、长度、密度测量 ⑴使用游标时，怎样识别它的精度？ ⑵如何从卡尺和螺旋测微计上读出被测的毫米整数和小数？ ⑶用静力秤衡法测固体密度，在秤浸入液体中的固体质量时，能否让固体接触烧杯 壁和底部，为什么？ ⑷如要测定一块任意形状的固体的密度，试选择一种实验方法，写出测量的步骤。 2 、三线悬盘测刚体转动惯量 ⑴为什么实验时必须要求两盘水平，三根悬线长度相等？ ⑵如何启动三线摆才能防止晃动？ ⑶为什么三线摆的扭转角不能过大？ ⑷仪器常数m0、m1、m2应选用什么仪器测量？a和b分别表示什么距离？为什么 周期T要通过测量50周的时间50T计算得到，直接测量行吗？为什么？ 3、碰撞和动量守恒 ⑴分析实验过程中的守恒原理，动量和能量是否遵守同一守恒定律、你能给出什么 结论？ ⑵比较以下实验结果： 把光电门放在远离及靠近碰撞位置； 碰撞速度大和小； 正碰与斜碰 导轨中气压大与小。 4 、拉伸法测杨氏模量 ⑴仪器调节的步骤很重要，为在望远镜中找到直尺的象，事先应作好哪些准备，试 说明操作程序。 ⑵如果在调节光杠杆和镜尺组时，竖尺有5度的倾斜，其它都按要求调节。问对结 果有无影响？影响多大？如果竖尺调好为竖直而小镜有5度的倾斜，对结果有无影响？ ⑶本实验中各个长度量用不同的仪器（螺旋测微计、钢卷尺等）来测量是怎样考虑
的，为什么？ ⑷利用光杠杆把测微小长度△L变成测D等量，光杠杆放大率为2D／l，根据此式 能否以增加D减少1来提高放大率？这样做有无好处？有无限度？应怎样考虑这个问题？ ⑸加砝码后立即读数和过一会读数，读数值有无区别，从而判断弹性滞后对测量有无 影响。由此可得出什么结论？ 5、焦利氏秤测液体的表面张力系数 ⑴焦利氏秤的弹簧为什么要做成锥形？ ⑵实验中应注意哪些方面因素才能减小误差？ 6 、落球法测液体的粘滞系数 ⑴本实验中可能引起误差的因素有哪些？ ⑵本实验所采用的测液体粘滞系数的方法是否对一切液体都适用？ ⑶什么是雷诺系数？说明其物理意义，结合以上实验，分析其影响。 第二部分：电学部分 7、万用表及电路 ⑴为什么不宜用欧姆计测量表头的内阻？ ⑵万用表使用完毕后，为什么不能让功能旋钮停在欧姆挡？ ⑶选择两个电位器，组成一个可以进行粗调和细调的分压电路（画出电路图，标明 电位器的阻值）。 8 、电流计的研究 ⑴灵敏电流计之所以有较高的灵敏度是由于结构上做了哪些改进？ 9、单臂电桥测电阻 （1）电桥采用什么方法测电阻？ （2）单臂电桥适合测多大的电阻？能读几位有效数字？ 10、双臂电桥测低电阻 ⑴如果将标准电阻和待测铜棒的电压接头与电流接头互相颠倒，等效电路是怎样的 这样做好不好？ （2）双臂电桥是怎样消除导线电阻及接触电阻的影响的？
大学物理学实验指导书 大学物理实验 力学部分 实验一长度与体积的测量 实验类型：验证 实验类别：专业主干课 实验学时：2 所属课程：大学物理
所涉及的课程和知识点：误差原理有效数字 一、实验目的 通过本实验的学习，使学生掌握测长度的几种常用仪器的使用，并会正确读数。练习作好记录和误差计算。 二、实验要求 （1）分别用游标卡尺、螺旋测微计测金属圆筒、小钢球的内外径及高度，并求体积。（2）练习多次等精度测量误差的处理方法。 三、实验仪器设备及材料 游标卡尺，螺旋测微计，金属圆柱体，小钢球，铜丝 四、实验方案 1、用游标卡尺测量并计算所给样品的体积。 2、分别用千分尺和读数显微镜测量所给金属丝的直径。 数据处理 注意：有效数字的读取和运用，自拟表格，按有关规则进行数据处理。 描述实验过程（步骤）以及安全注意事项等,设计性实验由学生自行设计实验方案。 五、考核形式 实际操作过程实验报告 六、实验报告 实验原理，实验步骤，实验数据处理，误差分析和处理。 对实验中的特殊现象、实验操作的成败、实验的关键点等内容进行整理、解释、分析总结，回答思考题，提出实验结论或提出自己的看法等。 七、思考题 1、游标卡尺测量长度时如何读数 游标本身有没有估读数 2、千分尺以毫米为单位可估读到哪一位初读数的正负如何判断 待测长度如何确定 实验二单摆 实验类型：设计 实验类别：专业主干课 实验学时：2 所属课程：大学物理 所涉及的课程和知识点：力学单摆周期公式 一、实验目的 通过本实验的学习，使学生掌握使用停表和米尺，测准单摆的周期和摆长。利用单摆周期公式求当地的重力加速度
二、实验要求 （1）测摆长为1m时的周期求g值。 （2）改变摆长，每次减少10cm，测相应周期T，作T—L图，验证单摆周期公式。 三、实验仪器设备及材料 单摆、米尺、游标卡尺、停表。 四、实验方案 利用试验台上所给的设备及材料，自己制作一个单摆，然后设计实验步骤测出单摆的周期，再根据单摆的周期公式计算当地的重力加速速。 改变摆长，讨论对实验结果的影响并分析误差产生的原因 五、考核形式 实际操作过程实验报告 六、实验报告 实验原理，实验步骤，实验数据处理，误差分析和处理。 对实验中的特殊现象、实验操作的成败、实验的关键点等内容进行整理、解释、分析总结，回答思考题，提出实验结论或提出自己的看法等。 七、思考题 1、为什么测量周期不宜直接测量摆球往返一次摆动的周期试从误差分析来说明。 2、在室内天棚上挂一单摆，摆长很长，你设法用简单的工具测出摆长不许直接测量摆长。 实验三牛顿第二定律的验证 实验类型：验证 实验类别：专业主干课 实验学时：2 所属课程：大学物理 所涉及的课程和知识点：力学牛顿第二定律摩擦 一、实验目的 通过本实验的学习，使学生掌握气垫导轨的使用，使学生通过在气垫导轨上验证牛顿第二定律，更深刻的理解牛顿第二定律的物理本质。 二、实验要求 验证当m一定时，a∝F,当F一定时，a∝1／m。 三、实验仪器设备及材料 气垫导轨，数字毫秒计，光电门，气源 四、实验方案 1、调整气垫导轨水平。 在导轨的端部小心安装好滑轮，使其转动自如，细心调整好导轨的水平。

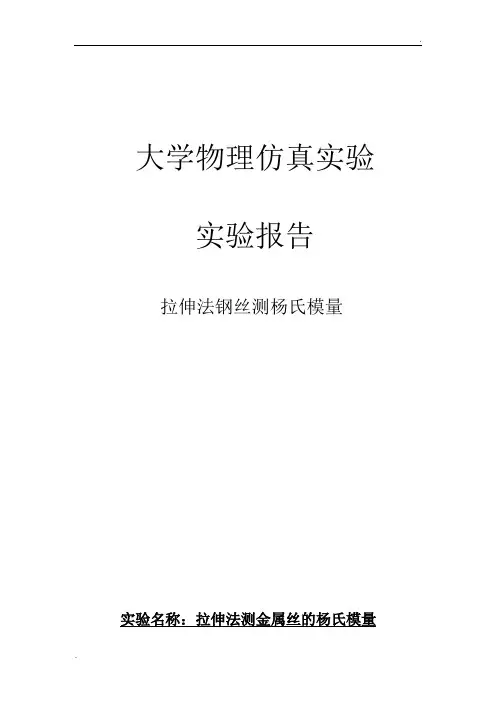

大学物理仿真实验 实验报告 拉伸法钢丝测杨氏模量 实验名称：拉伸法测金属丝的杨氏模量
