最新酒店监控系统方案
一、酒店监控系统的设计
1、基于IP的网络监控系统
基于IP的网络监控系统是一种应用于酒店视频监控的技术，以其高品质的模块化的结构，能够在现场状况实现实时监控。
IP网络监控系统采用现代化的网络结构，已进行了严格的安全性测试，并建立了多个安全层次，确保了系统的可靠性，并且可以对远程影像进行群组管理，实现跨越不同域内的视频监控。
2、智能化的警报视频监控系统
智能化的警报视频监控系统建立在现有视频监控系统的基础之上，通过设置虚拟的边界，多个视频监控像头配合存在，实现自动警报功能，当发现有任何车辆或者行人进入到酒店指定的特定区域时，系统会立即发出警报，在最小的时间内实现安全保护。
3、支持全方位记录的存储视频监控系统
支持全方位记录的存储视频监控系统采用的是先进的视频监控技术，可以根据酒店的特定要求，安装多个高清晰度的视频监控摄像头，进行全方位的视频记录，同时，该系统还支持用户实时观看监控录像，以及远程回放，支持根据时间段查询以及灵活查询，使得监控的效果更加优良。
酒店监控设计方案酒店监控设计方案1. 引言随着酒店行业的快速发展，保障酒店安全和客户满意度成为了酒店管理者的首要任务之一。
酒店监控系统的设计和实施对于确保酒店内部安全以及客户满意度具有重要作用。
本文将提出一个酒店监控设计方案，旨在满足酒店对于实时监控和安全保障的需求。
2. 酒店监控系统架构2.1 主要组成部分酒店监控系统主要由以下几个组成部分构成：- 监控摄像头：用于捕捉并实时传输监控画面。
- 视频录像设备：用于将监控画面进行录像存储。
- 视频监控服务器：用于接收监控摄像头传输的视频流，并将其分发给监控操作员。
- 监控中心：负责全天候监控酒店内的各个区域，并快速响应安全事件。
2.2 系统架构图```markdown```3. 设备选择和布局3.1 监控摄像头选择高清晰度、广角、低照度的监控摄像头，以确保监控画面清晰度和可视范围。
摄像头的布局应覆盖酒店的重要区域和公共区域，如酒店大堂、餐厅、走廊、楼梯间等。
3.2 视频录像设备选择高容量且可靠的视频录像设备，以确保持久存储监控画面。
视频录像设备应具备循环录像、报警录像和远程访问等功能。
3.3 视频监控服务器选择高性能、可扩展性强的视频监控服务器，以满足大量监控画面的同时传输和存储需求。
视频监控服务器应具备视频流转发、存储管理和远程访问控制等功能。
3.4 监控中心监控中心应配备专业的监控人员，并提供全天候监控服务。
监控操作员的工作区域应配置专业的监控显示器，并配备报警设备。
4. 系统功能和特性4.1 实时监控系统能够实时显示各个监控摄像头的画面，监控中心人员可随时查看酒店内不同区域的情况。
4.2 远程访问系统支持远程访问功能，监控中心人员可以通过网络远程访问监控系统，实时查看酒店内各个区域的情况。
4.3 报警功能系统能够及时发出警报，当监控系统检测到异常行为时，自动触发报警机制，并通过监控中心的报警设备提醒监控操作员。
酒店数字监控系统设计方案一、引言随着酒店行业的快速发展，为了保障客人的人身和财产安全，提升酒店的管理效率和服务质量，设计一套先进、可靠的数字监控系统变得至关重要。
本方案旨在为酒店提供一个全面、高效的数字监控解决方案，满足其安全监控和管理的需求。
二、需求分析（一）监控区域酒店的公共区域，如大堂、走廊、电梯、楼梯、停车场等，以及重要的服务区域，如前台、财务室、库房等，都需要进行实时监控。
（二）监控功能1、实时视频监控，能够清晰地显示监控区域的图像。
2、录像存储，具备足够的存储空间，保存一定时间段的监控录像，以便随时查阅。
3、远程监控，管理人员可以通过网络在异地实时查看监控画面。
4、报警功能，当监控区域出现异常情况时，能够及时发出警报。
（三）系统性能1、高清晰度，确保图像清晰、细节丰富。
2、稳定性，系统能够长时间稳定运行，减少故障发生。
3、扩展性，便于后期增加监控点和功能升级。
三、系统设计（一）前端设备1、摄像机选用高清网络摄像机，根据不同的监控区域选择不同类型的摄像机，如半球摄像机、枪式摄像机、球型摄像机等。
摄像机的分辨率应不低于 1080P，以保证图像的清晰度。
具备红外夜视功能，确保在低光照条件下也能正常监控。
2、镜头根据监控区域的大小和距离，选择合适的镜头焦距，以获得最佳的监控视角。
选用自动光圈镜头，以适应不同的光照条件。
3、防护罩为摄像机配备防护罩，起到防尘、防水、防破坏的作用。
（二）传输网络1、采用有线网络传输，利用酒店现有的网络布线，确保视频信号的稳定传输。
2、对于无法布线的区域，可以采用无线网络传输，但要保证网络的稳定性和带宽。
（三）存储设备1、选用网络存储设备（NAS），具备大容量的存储空间，能够满足长时间的录像存储需求。
2、支持RAID技术，提高数据的安全性和可靠性。
（四）控制中心1、监控服务器负责管理和控制整个监控系统，包括设备的配置、用户权限管理、录像存储和检索等。
具备高性能的处理器和大容量的内存，以保证系统的稳定运行。

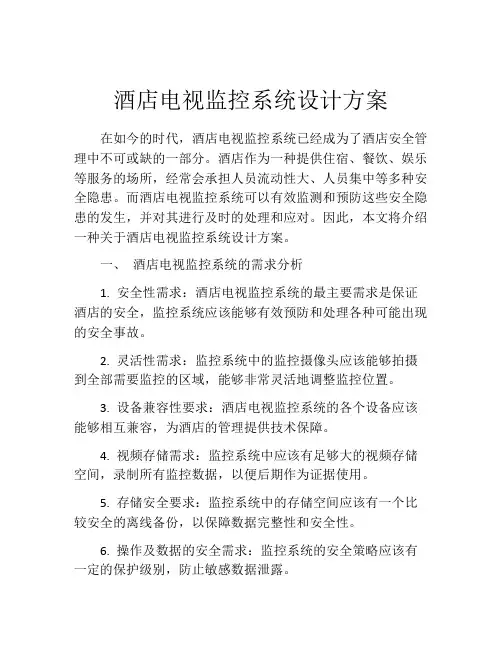

酒店电视监控系统设计方案在如今的时代，酒店电视监控系统已经成为了酒店安全管理中不可或缺的一部分。
酒店作为一种提供住宿、餐饮、娱乐等服务的场所，经常会承担人员流动性大、人员集中等多种安全隐患。
而酒店电视监控系统可以有效监测和预防这些安全隐患的发生，并对其进行及时的处理和应对。
因此，本文将介绍一种关于酒店电视监控系统设计方案。
一、酒店电视监控系统的需求分析1. 安全性需求：酒店电视监控系统的最主要需求是保证酒店的安全，监控系统应该能够有效预防和处理各种可能出现的安全事故。
2. 灵活性需求：监控系统中的监控摄像头应该能够拍摄到全部需要监控的区域，能够非常灵活地调整监控位置。
3. 设备兼容性要求：酒店电视监控系统的各个设备应该能够相互兼容，为酒店的管理提供技术保障。
4. 视频存储需求：监控系统中应该有足够大的视频存储空间，录制所有监控数据，以便后期作为证据使用。
5. 存储安全要求：监控系统中的存储空间应该有一个比较安全的离线备份，以保障数据完整性和安全性。
6. 操作及数据的安全需求：监控系统的安全策略应该有一定的保护级别，防止敏感数据泄露。
二、电视监控系统的设计方案1. 系统架构设计：针对酒店的大面积监测需要，我们可以采用多屏幕呈现和大数据分析的数据正在发挥越来越大的作用，在系统架构设计上可以采用C/S（客户机/服务器）架构，通过多个控制客户机连接至监控服务器，实现全面监控。
2. 摄像头布局设计：考虑到酒店的安全要求，需要在各个监测的区域安装不同类型的摄像头。
在酒店门口和大堂等重点区域中，可以安装高清晰度摄像头，同时安装360度全景摄像头，从而实现大面积监视。
在宴会厅和会议室等高密集活动区域中，可以使用可调焦距的摄像头，实现对人员和物品的更细致监控。
而在客房中，为了保护客人隐私，为了保护客人隐私，可以只在大堂、楼梯等公共区域安装少量的摄像头，不使用监视和录像功能。
3. 系统安全设计：对于酒店电视监控系统的安全，我们可以采用密码保护、IP地址保护、视频流加密等多种安全机制来保障。
酒店监控系统方案摘要：酒店作为一个公共场所，安全是其最基本的需求之一、为了保障酒店内的人员和财产安全，需要建立一套完善的监控系统。
本文将提出一种综合性的酒店监控系统方案，包括系统设计、硬件设备、软件平台以及操作流程等方面的内容。
一、系统设计1.系统结构酒店监控系统主要由视频采集、视频存储、视频传输和视频显示四个模块组成。
视频采集模块负责采集酒店内的实时视频信号，视频存储模块将采集的视频数据保存在服务器上，视频传输模块将视频信号传输给监控中心，视频显示模块将视频信号显示在监控中心的显示器上。
2.网络架构二、硬件设备1.摄像头为了覆盖酒店的各个区域，需要选择不同类型的摄像头，包括固定式摄像头、球形摄像头和红外摄像头等。
摄像头需要具备超高清视频质量、夜视功能以及遮挡和移动检测等特性。
2.网络设备为了保证视频数据的稳定传输，需要选择高性能的交换机和路由器。
交换机需要支持Ethernert协议和POE技术，以便为摄像头提供电力供应。
3.服务器和存储设备服务器用于存储和处理大量的视频数据，需要具备高性能的处理器和大容量的存储空间。
存储设备可以选择云存储或者专用的硬盘阵列。
4.监控中心设备监控中心需要配备高分辨率的显示器、监控台、控制键盘和存储服务器。
显示器用于显示视频画面，监控台用于操作系统并查看录像回放，控制键盘用于控制摄像头的云台和焦距。
三、软件平台1.视频管理系统视频管理系统负责接收、存储和管理视频数据。
它可以对摄像头进行分组管理，查看摄像头实时画面，回放历史录像，设置报警规则等。
2.移动客户端移动客户端可以实现远程监控和管理，酒店管理人员可以通过手机或平板电脑随时查看实时视频画面和录像回放，对系统进行远程控制和管理。
3.报警系统报警系统可以通过检测移动物体、遮挡物体等异常情况，触发报警信号，并通过短信、邮件等方式通知相关人员。
四、操作流程1.安装摄像头根据实际需求，在酒店的各个区域安装摄像头，确保监控范围的完整性和覆盖性。
酒店监控系统方案在现代酒店管理中，监控系统是保障客人安全、提升服务质量、加强内部管理的重要工具。
一个完善的监控系统方案能够确保酒店的运营安全，同时也为酒店带来更高的效率和更好的客户体验。
以下是一套酒店监控系统方案的详细内容：1. 系统需求分析在设计监控系统之前，首先需要对酒店的监控需求进行详细的分析。
这包括了解酒店的建筑布局、客房数量、公共区域分布、停车场情况等。
同时，还需要考虑监控系统需要覆盖的范围、监控点的设置、以及可能存在的监控盲区。
2. 设备选型根据需求分析的结果，选择合适的监控设备。
这包括高清摄像头、录像存储设备、监控软件、传输设备等。
在选择设备时，应考虑设备的兼容性、稳定性、易用性以及后期的维护成本。
3. 系统架构设计设计监控系统的架构，包括前端监控点的布局、后端存储和处理中心的建设、以及数据传输网络的搭建。
系统架构设计应确保数据的安全性、传输的稳定性和系统的可扩展性。
4. 安装与调试在酒店的各个关键位置安装监控设备，并进行系统的调试。
调试过程中需要确保所有监控点都能够正常工作，图像清晰，无死角。
同时，还需要对监控系统进行压力测试，确保在高负荷情况下系统依然稳定运行。
5. 人员培训对酒店的安保人员和管理人员进行监控系统的使用培训，确保他们能够熟练操作监控设备，正确处理监控数据。
6. 系统维护与升级监控系统投入运行后，需要定期进行维护和检查，确保设备的正常运行。
同时，随着技术的发展，监控系统也需要不断升级，以适应新的安全需求和提高监控效率。
7. 法规遵守与隐私保护在设计和运行监控系统时，必须遵守相关的法律法规，尊重客人的隐私权。
监控区域的设置应合理，避免侵犯客人的隐私。
8. 应急响应机制建立一套完善的应急响应机制，当监控系统发现异常情况时，能够迅速通知安保人员进行处理，确保酒店的安全。
通过以上步骤，可以构建一个高效、安全、可靠的酒店监控系统，为酒店的运营提供强有力的支持。
酒店高清网络视频监控方案书一、项目背景随着科技的发展，人们对安全的需求日益提高。
酒店作为公共场所，安全问题尤为重要。
高清网络视频监控系统在提升酒店安全管理水平、保障客人财产安全方面发挥着重要作用。
二、项目目标1.实现酒店各区域24小时无死角监控，确保客人及员工的人身安全。
2.提高酒店管理水平，降低安全事故发生率。
3.为公安机关提供有效证据，协助打击犯罪行为。
4.提升酒店品质，增加客户满意度。
三、项目方案1.监控设备选型（1）分辨率达到1080P，图像清晰，细节丰富。
（2）支持WiFi连接，安装方便。
（3）具备夜视功能，适应各种光线环境。
（4）支持远程访问，方便管理人员随时查看监控画面。
2.监控区域划分（1）大堂：包括前台、休息区、电梯口等。
（2）客房楼层：包括电梯口、走廊、房间门口等。
（3）公共区域：包括餐厅、会议室、健身房等。
（4）停车场：包括入口、出口、停车区域等。
3.监控中心设置（1）高清录像机：存储监控画面，支持长时间录像。
（2）监控屏幕：显示各个监控区域的实时画面。
（3）电脑：用于查看监控录像，分析数据。
（4）报警系统：与摄像头联动，实现实时报警。
4.网络布线采用有线与无线相结合的方式，确保监控信号的稳定传输。
具体布线方式如下：（1）客房楼层：采用超五类网线，连接至监控中心。
（2）公共区域：采用WiFi传输，降低布线成本。
（3）停车场：采用光纤传输，提高信号传输距离。
四、项目实施1.设备采购：根据项目需求，采购高清网络摄像头、监控屏幕、录像机等设备。
2.网络布线：按照设计方案，进行网络布线，确保监控信号传输稳定。
3.设备安装：将摄像头、监控屏幕等设备安装在指定位置，并进行调试。
4.系统调试：对监控系统进行整体调试，确保各设备正常运行。
5.培训人员：对酒店管理人员进行监控系统的操作培训，提高管理水平。
五、项目后期维护1.定期检查设备：确保摄像头、监控屏幕等设备正常运行。
2.数据备份：定期备份录像资料，防止数据丢失。

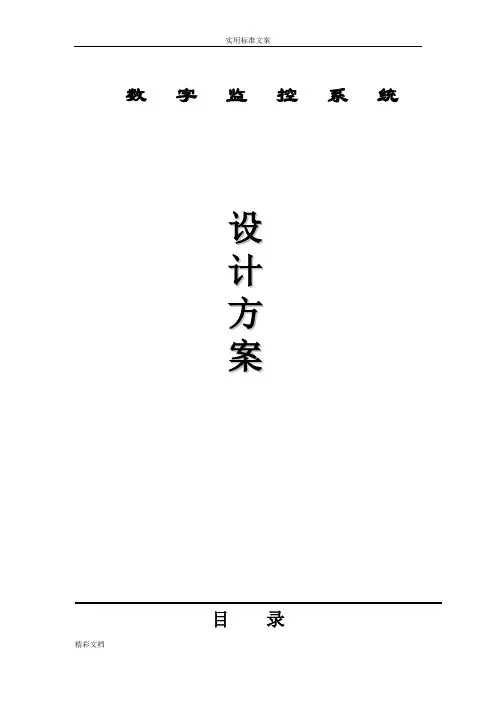

数字监控系统设计方案目录一、施工设计依据： (3)1、设计规范 (3)2、设计原则 (3)二、系统指导思想及基本要求 (4)三、系统概述 (4)四、系统简介 (6)4.1 系统拓扑图 (6)4.2 前端监控点 (7)4.3 传输 (9)4.4安保中心监控设备 (12)4.监控平台软件界面 (14)4.6 方案特征 (16)五、设备选型 (20)5.1 嵌入式高清网络硬盘录象机 (20)5.2 130万高清网络彩色半球摄像机 (22)1、型号：HB871S-AR-P (22)2、产品特点 (22)3、技术参数 (23)第六节、工程质量承诺书及售后服务承诺书 (24)1. 技术支持与服务 (24)2. 电话支持服务 (25)3. 现场维护服务 (25)4. 设备维修服务 (25)5. 技术培训、支持服务 (25)6. 保修登记 (26)第七节、工程工期承诺和安全承诺书 (26)第八节、工程施工组织计划书 (27)安防管理系统设计施工方案及功能说明一、施工设计依据：1、设计规范根据贵方项目的要求和国家有关法规的要求，我们经过认真研究、分析设计本系统方案。
该系统具有性能先进、质量可靠、经济实用等特点，而且该系统具有方便扩展、与其它信息系统实现无缝连接的能力。
为实现安防系统的可视化管理奠定了基础。
依据的相关规范包括：●《工业企业通用设计规范》（GBT42-81）●《中华人民共和国公共行业标准》（GA/T70-94）●《安全防范工程程序与要求》（GA/T75-94）●《电气装置安装工程施工及验收规范》（BGJ232.90.92）●《民用闭路监视电视系统工程技术规范》（GB50198-94）●《民用工业建筑电气设计规范》（GJT16-92）●《电视系统视频指标》（CCTR RECOMMENDATION 472-3）2、设计原则2.1 标准化：视频监控系统就是要实现在系统上的图像传输和监控。
本系统采用的产品均遵循传输协议和传输标准的要求。

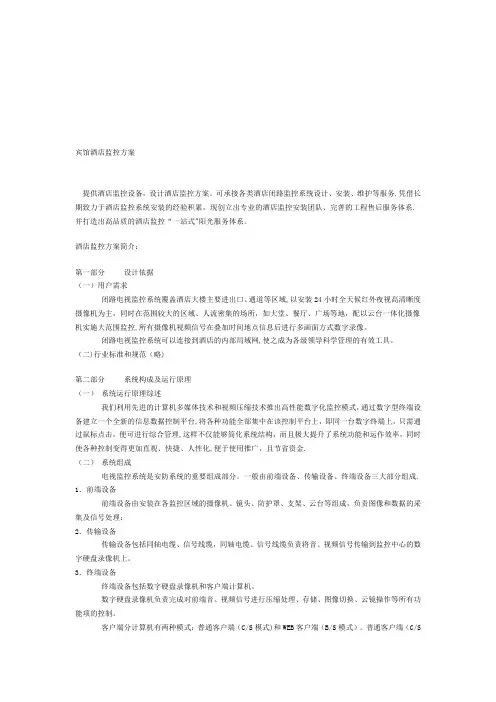

宾馆酒店监控方案提供酒店监控设备，设计酒店监控方案。
可承接各类酒店闭路监控系统设计、安装、维护等服务.凭借长期致力于酒店监控系统安装的经验积累，现创立出专业的酒店监控安装团队、完善的工程售后服务体系.并打造出高品质的酒店监控“一站式"阳光服务体系。
酒店监控方案简介：第一部分设计依据（一）用户需求闭路电视监控系统覆盖酒店大楼主要进出口、通道等区域,以安装24小时全天候红外夜视高清晰度摄像机为主，同时在范围较大的区域、人流密集的场所，如大堂、餐厅、广场等地，配以云台一体化摄像机实施大范围监控,所有摄像机视频信号在叠加时间地点信息后进行多画面方式数字录像。
闭路电视监控系统可以连接到酒店的内部局域网,使之成为各级领导科学管理的有效工具。
（二)行业标准和规范（略)第二部分系统构成及运行原理（一）系统运行原理综述我们利用先进的计算机多媒体技术和视频压缩技术推出高性能数字化监控模式，通过数字型终端设备建立一个全新的信息数据控制平台,将各种功能全部集中在该控制平台上，即同一台数字终端上，只需通过鼠标点击，便可进行综合管理,这样不仅能够简化系统结构，而且极大提升了系统功能和运作效率，同时使各种控制变得更加直观、快捷、人性化,便于使用推广，且节省资金.（二）系统组成电视监控系统是安防系统的重要组成部分。
一般由前端设备、传输设备、终端设备三大部分组成. 1．前端设备前端设备由安装在各监控区域的摄像机、镜头、防护罩、支架、云台等组成，负责图像和数据的采集及信号处理；2．传输设备传输设备包括同轴电缆、信号线缆，同轴电缆、信号线缆负责将音、视频信号传输到监控中心的数字硬盘录像机上。
3．终端设备终端设备包括数字硬盘录像机和客户端计算机。
数字硬盘录像机负责完成对前端音、视频信号进行压缩处理、存储、图像切换、云镜操作等所有功能项的控制。
客户端分计算机有两种模式：普通客户端（C/S模式)和WEB客户端（B/S模式）。
普通客户端（C/S模式）由计算机和专用客户端软件组成，具有监看图像、控制云镜、手动录像及远程回放功能。
宾馆监控-酒店视频监控系统设计方案(集中监控兼远程访问)
一、项目概述：宾馆酒店是集娱乐、餐饮、住宿、休闲、商用等功能于一体的综合服务性商业设施，由于酒店、宾馆等单位由于其工作性质的关系，其主要是为客人提供住宿、餐饮、娱乐、休闲等业务，出入人员比较繁多，外地客人又占绝大部分，而犯罪分子恰好利用这种环境，潜入酒店、宾馆伺机作案，不但直接危害到客人的人身和财产安全，而且还会影响到酒店、宾馆的声誉，酒店安装监控系统，对犯罪分子起到威慑作用，一旦出现了入侵和盗窃等犯罪活动，安全防范系统能及时监视发现并报警，自动记录犯罪现场以及犯罪分子的犯罪过程，有助及时破案，节省人力物力。
本项目为某宾馆的视频监控系统工程，此宾馆共分三个部分：一招、三招和餐厅三个部分，其中三招和餐厅分别距离一招1km米和2km主要针
对客房、餐厅、大院及出入口进行24 小时监控，要求所有的图像都传输到一招的监控中心，并设置一电视墙，可以实现手动或自动将所有图像切换上墙显示。
另外设立一个网络监控中心，即在网络监控中心可以看到一招、三招和餐厅的视频图像，并可以根据其权限进行相关的操作。
二、设计思路：宾馆酒店作为一个比较特殊的行业，具有以下特点：
1) 、酒店宾馆的开放性和服务至上的经营理念，容易导致犯罪分子容易潜入并伺机作案。
2) 、商务宾客和旅游宾客进出频繁，携带资金财物较多，其流动性和聚集性，都让其成为外部犯罪分子和内部不法员工的目标。
3) 、宾客的安全防范意识薄弱，也未遵守宾馆制度，让犯罪分子和事故隐患乘虚而入，危及人身安全和财产安全。
4) 、犯罪分子作案手段狡猾、隐蔽性强，案发后缺乏证据。
5) 、宾客之间、宾客和酒店服务人员之间发生口角纠纷甚至斗殴，给酒店宾馆的声誉造成负面影响。
6) 、酒店前台和财务室是金融流通的主要场所，需要监控。
7) 、视频监控系统需要和消防报警系统关联复核，争取让火灾在萌芽状态就及时得到扑灭，避免重大火灾事故的发生。
针对以上特点，需要设计一套合理的视频监控系统，以保证宾馆酒店的安全运行，保证宾客及员工的人身财产安全。
1 、摄像部分
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。
它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。
有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚。
本套视频监控系统分为三个独立的视频监控系统，共设计有144 个监控点，包括高清吸顶半球摄像机，30 米、50 米红外一体摄像机，电梯飞碟摄像机，看车
牌专用摄像机以及红外高速球等设备。
1.1 、高清吸顶半球摄像机
在宾馆内部及出入口，楼梯口等位置，设计安装凯威的红外半球摄像机，其自带15 米红外灯，可以做到日夜监控。
当白天，采集到的图像为彩色，到晚上，自动转为黑白，并且启动红外灯进行补光，使得晚上没有灯光的时候，一样可以采集到清晰的现场图像；摄像机标配为4mn镜头，监控范围比较大，比较适合于安装在出入口等位置；监看走廊的监控点可以更换为6mm镜头。
其主要用于室内吸顶安装，美观大方，不影响宾馆整体的装修效果。
1.2 、30、50 米红外一体摄像机：
在职工宿舍走廊，一招厨房后院、餐厅出入口等位置设计安装凯威的30、50 米红外一体摄像机，主要用于监看职工走廊的情况，防止职工宿舍内财物丢失以及车辆出入情况等。
此款摄像机自带30、50 米的红外灯，可以做
到日夜监控。
当白天，采集到的图像为彩色，到晚上，自动转为黑白，并且启动红外灯进行补光，使得晚上没有灯光的时候，一样可以采集到清晰的现场图像；摄像机标配为
6mm16mn镜头，可以根据现场的实际监看范围，选配4mn或8mm 12mm镜头；高清红外一体摄像机集摄像机、镜头、红外灯、防护罩于一身，防尘、防水，达到IP67 的防护等级，可直接用于室内及室外安装。
1.3 、电梯飞碟摄像机
为了针对出入宾馆的各个人员做一个详细的记录，特别设计在宾馆的电梯里安装凯威的电梯飞碟摄像机，1/3 " SONYDCD彩色540线，0.1LUX, F=3.6 mm 直流12V供电，安装在电梯一角，可以看到从各个楼层出入电梯的人员，更加便于对可疑人员的实时跟踪，使得酒店达到无盲区监控。
1.4 、照车牌专用摄像机
在一招、三招和餐厅的车辆出入口分别安装照车牌摄像机，分别监看车辆出入时候的车牌画面，防止因停车发生纠纷等。
凯威的看车牌专用摄像机集强光抑制摄像机、镜头、白光灯于一体；分辨率：600电视线；8mm高清晰镜头；采用1/3" SONY Super- HAD H CCD图像传感器；白光灯：C 5X 12PCS防
水、防尘，符合IP66 防护等级，可直接用于室外安装；金属外壳，防暴设计，可有效抵挡外来撞击；带强光抑制功能，可有效抑制夜间慢速行驶或静止汽车大灯直射的强光, 能够清晰采集车辆的车牌号码。
1.5 、红外高速球型摄像机：
主要安装在个宾馆的停车场内，监看白天晚上的车辆停放情况，在此，我们选用凯威的红外高速球形摄像机，内置索尼机芯，它自带150米的红外灯，白天为彩色，晚上自动转为黑白，并且自动启动红外灯进行补光。
内置128 个预置点，360°连续旋转，水平转速200°/秒，预置位偏差小于1°，可以实现快速跟踪或重要部位巡航监控。
两层金属铝合金外壳，防水等级达IP66，防尘、防水，可直接室外安装。
2、传输部分
传输部分就是系统图像信号的传输通道。
目前电视监控系统多半采用视频基带（同轴电缆）传输方式。
如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为宾馆的监控项目，一招的各个前端摄像机距离监控室比较
近，采用经济的同轴电缆传输，就可以满足客户的图像质量需求，因此
采用75-5 的视频线进行图像传输，对图像信号的传输重点要求在图像信
号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清
晰度和灰度等级没有明显下降等。
三招和餐厅距离一招的监控室比较远，以同轴电缆方式传输不能保证图像的传输质量，因此设计采用光纤+光端机的方式传输。
即将三招和餐厅的所有图像通过同轴电缆，汇集到一点，然后通过16 路的视频光端机将所有的信号传输到一招的监控室。
为保证各个前端摄像机供电正常，采用集中供电方式，在前段适当位置放置配电
箱，采用RVV2X1.5的电源线从监控室供电到配电箱，然后再供电到各个摄像机。
前端各个球型云台摄像机通过485总线控制，采用RVVP2*1.0的控制线缆。
3、监控室部分：
所有的144个图像都传回到一招监控室，设计采用9台凯威的D1 格式嵌入式硬盘录像机进行存储，每台配4块1T的硬盘，可以保持10天以上的视频资料。
另外每台硬盘录像机配一台19 寸的显示器，用于显示各通道的实时画面或回放历史资料等。
另外，除了硬盘录像机存储之外，为了更加直观的监看，设计一套电视墙系统。
将传回的144路画面通过视频分配器，另外分出一组视频信号接入视频切换矩阵，通过矩阵切换显示到由12台22寸液晶监视器和一台52寸液晶监视器上，并且通过配套的矩阵键盘可以任意切换图像或控制云台的上下左右及镜头的变倍等。
4、网络监控中心
除了在一招的监控室外，还可以在网络监控中心监看各点的实时画面，通过凯威的网络视频监控平台，将所有的视频接入网络，在远程便可以进行监看、管理，实现包括远程监听、远程监看、远程录像、远程回放、远程控制、远程配置管理、远程接收前端主机的报警信息和报警图像和对讲功能等。
四、系统结构图
网阿加訓录熾机比瑤机〔此〉
五、设备清单昶国S鼻■-
认址脛务富濫撫休豔务器丄忤站移动客户端
Kingvee 凯威。
