用单臂电桥测电阻

注意事项:要遵循实事求是的原则(材料采用铜丝)电阻公式 R t =R 0(1+at)R 0为待测电阻原阻值,Rt 为T 温度时电阻阻值注意作图1.单臂电桥测电阻示意图2.电阻随温度升高而升高的示意图注意解释原理:1.单臂电桥测量电阻原理2.R t =R 0(1+at)公式 金属电阻随温度升高而升高注意有效数字运算法则(详见大学物理实验P18)注意装订方式:1.实验报告 2.坐标纸 3.实验记录值R1 R2 RRx试验6-a 用惠斯通电桥测定电阻温度系数实验目的：1.学习用惠斯通电桥测量电阻的阻值2.测定金属材料（铜丝）的电阻温度系数3. 3.了解平衡指示在测量方法中的影响实验仪器电磁炉（加热器）、惠斯通电桥（QJ24型）、均温装置（食用油容器）、带侧样品（铜丝）、水银温度计，水杯（大于食用油容器）实验原理1.金属材料的电阻值Rt随温度的升高而升高，他们满足下列方程Rt=Ro（1+at）2.单臂电桥测量电阻阻值的原理如上图（）3.通过测量数个（间隔约为10‘C）温度下的电阻阻值，绘制电阻温度曲线，通过计算与观察得出结论。

实验过程1.连接器材1.1将电阻置于充满食用油的容器中，两端外露，插入并固定水印温度计，防止食用油外泄并保持温度计稳定可见1.2 注水至水杯当中直至水面达到水杯的2/3，将食用油容器固定至水杯当中，并保证水面覆盖至食用油容器1.3 将电阻外露的两端连接至单臂电桥的带侧电阻输入端的两极1.4 将单臂电桥电源端设置为内接（干电池）1.5 对电阻进行测量以得出电阻的大致阻值(改正---测量室温下电阻)2. 进行测量2.1 将水杯置于加热器上，对其进行加热。

2.2 每当温度升高至一个温度，暂停加热，连通单臂电桥电源，通过调节单臂电桥阻值大小来测量当前的电阻阻值；测量完毕之后应当继续加热2.3直至温度升至80‘c左右，停止加热。

3. 绘制图表并计算3.1 利用坐标纸绘制以温度为X轴，阻值为Y轴的平面直角坐标系的折线图，并平滑过渡相邻点之间连线3.2 计算不同温度点之间阻值偏差，3.3 观察图形，得出关于电阻温度与阻值关系实验结论由上述实验过程观察发现，该带测电阻（铜丝）的阻值随温度升高而升高，其关系曲线接近一条直线，排除误差之后得出结论为电阻阻值与其温度升高为正比例关系。

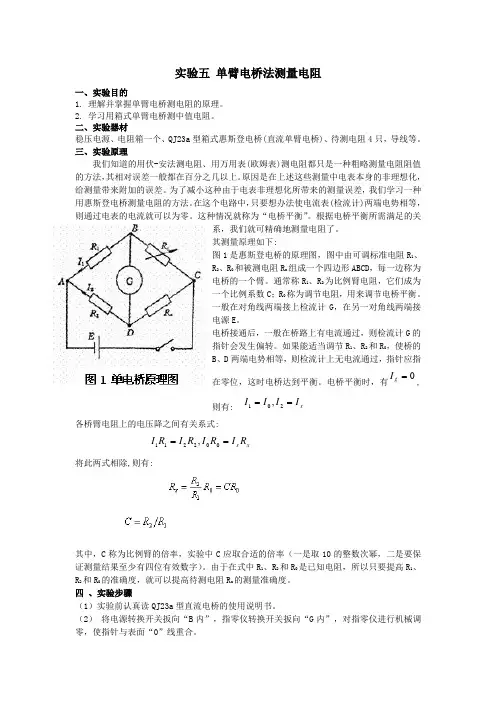

实验五 单臂电桥法测量电阻一、实验目的1. 理解并掌握单臂电桥测电阻的原理。

2. 学习用箱式单臂电桥测中值电阻。

二、实验器材稳压电源、电阻箱一个、QJ23a 型箱式惠斯登电桥(直流单臂电桥)、待测电阻4只，导线等。

三、实验原理我们知道的用伏-安法测电阻、用万用表(欧姆表)测电阻都只是一种粗略测量电阻阻值的方法，其相对误差一般都在百分之几以上。

原因是在上述这些测量中电表本身的非理想化，给测量带来附加的误差。

为了减小这种由于电表非理想化所带来的测量误差，我们学习一种用惠斯登电桥测量电阻的方法。

在这个电路中，只要想办法使电流表(检流计)两端电势相等，则通过电表的电流就可以为零。

这种情况就称为“电桥平衡”。

根据电桥平衡所需满足的关系，我们就可精确地测量电阻了。

其测量原理如下:图1是惠斯登电桥的原理图，图中由可调标准电阻R 1、R 2、R 0和被测电阻R x 组成一个四边形ABCD ，每一边称为电桥的一个臂。

通常称R 1、R 2为比例臂电阻，它们成为一个比例系数C ；R 0称为调节电阻，用来调节电桥平衡。

一般在对角线两端接上检流计G ，在另一对角线两端接电源E 。

电桥接通后，一般在桥路上有电流通过，则检流计G 的指针会发生偏转。

如果能适当调节R 1、R 2和R 0，使桥的B 、D 两端电势相等，则检流计上无电流通过，指针应指在零位，这时电桥达到平衡。

电桥平衡时，有0=g I ,则有:x I I I I ==201, 各桥臂电阻上的电压降之间有关系式:x x R I R I R I R I ==002211,将此两式相除,则有:其中，C 称为比例臂的倍率，实验中C 应取合适的倍率（一是取10的整数次幂，二是要保证测量结果至少有四位有效数字）。

由于在式中R 1、R 2和R 0是已知电阻，所以只要提高R 1、R 2和R 0的准确度，就可以提高待测电阻R x 的测量准确度。

四 、实验步骤（1）实验前认真读QJ23a 型直流电桥的使用说明书。

单臂电桥测电阻实验报告数据处理
实验目的：
通过单臂电桥测量电阻，掌握单臂电桥的使用方法，了解电阻的测量原理。

实验仪器和材料：单臂电桥、微安表、标准电阻。

实验步骤：
1.将单臂电桥连接好，确保电桥的电源和电阻调节装置都接通。

2.通过调节电桥的电位器和滑动变阻器，使电桥平衡，并记录下对应的滑动变阻器的位置和微安表的示数。

3.用一根导线连接待测电阻和电桥，调节电桥直到平衡，记录下滑动变阻器位置和微安表的示数。

4.用已知标准电阻取代待测电阻，重复步骤3，记录下滑动变阻器位置和微安表的示数。

数据处理：
1.计算待测电阻的电流值：根据微安表的示数，得到待测电阻的电流值。

2.计算待测电阻的阻值：根据已知标准电阻的阻值和电流值，以及滑动变阻器位置的变化，利用电桥平衡条件计算
待测电阻的阻值。

实验结果：
将实验中记录的数据代入计算公式，计算出待测电阻的阻值。

将计算结果列入实验报告。

讨论与分析：
分析计算结果与标准电阻的差异，并讨论可能的误差来源。

对实验中遇到的问题进行分析，并提出改进方法。

结论：
根据实验结果，得出待测电阻的阻值。

总结实验过程中的经验和教训，提出进一步完善实验的建议。

附录：实验原始数据记录表
在实验报告中附上实验原始数据记录表，包括滑动变阻器位置和微安表示数的记录。

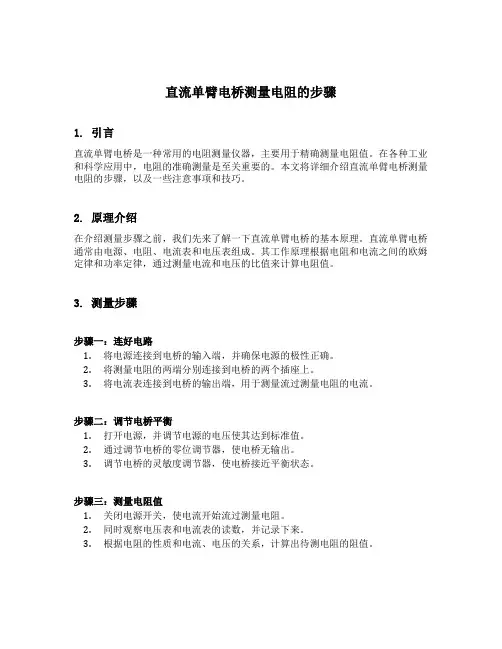

直流单臂电桥测量电阻的步骤1. 引言直流单臂电桥是一种常用的电阻测量仪器，主要用于精确测量电阻值。

在各种工业和科学应用中，电阻的准确测量是至关重要的。

本文将详细介绍直流单臂电桥测量电阻的步骤，以及一些注意事项和技巧。

2. 原理介绍在介绍测量步骤之前，我们先来了解一下直流单臂电桥的基本原理。

直流单臂电桥通常由电源、电阻、电流表和电压表组成。

其工作原理根据电阻和电流之间的欧姆定律和功率定律，通过测量电流和电压的比值来计算电阻值。

3. 测量步骤步骤一：连好电路1.将电源连接到电桥的输入端，并确保电源的极性正确。

2.将测量电阻的两端分别连接到电桥的两个插座上。

3.将电流表连接到电桥的输出端，用于测量流过测量电阻的电流。

步骤二：调节电桥平衡1.打开电源，并调节电源的电压使其达到标准值。

2.通过调节电桥的零位调节器，使电桥无输出。

3.调节电桥的灵敏度调节器，使电桥接近平衡状态。

步骤三：测量电阻值1.关闭电源开关，使电流开始流过测量电阻。

2.同时观察电压表和电流表的读数，并记录下来。

3.根据电阻的性质和电流、电压的关系，计算出待测电阻的阻值。

4. 注意事项和技巧•在进行测量之前，确保仪器的连接正确且稳定。

•在调节电桥平衡时，需要耐心和细心，小心调节器件，避免产生误差。

•根据实际情况，调节电源的电压和电桥的灵敏度，以使电桥接近平衡状态。

•在测量过程中，尽量减小外部干扰和误差，保证测量的准确性。

•可以进行多次测量并取平均值，以提高测量结果的可靠性和精确性。

5. 结论直流单臂电桥是一种常用的电阻测量仪器，通过测量电流和电压的比值可以准确计算电阻值。

这种测量方法简单、快速、有效，并且可以满足精确测量的要求。

以上就是直流单臂电桥测量电阻的详细步骤和一些注意事项和技巧。

希望本文对您理解电阻测量方法有所帮助。

祝您在实际操作中能够取得准确的测量结果！。

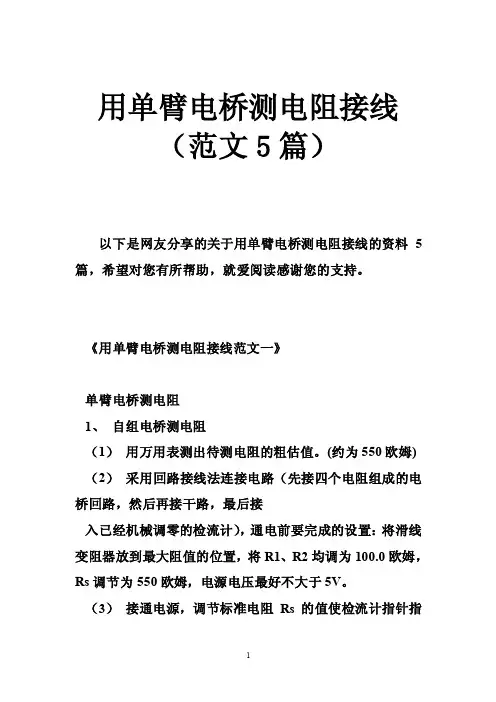

用单臂电桥测电阻接线（范文5篇）以下是网友分享的关于用单臂电桥测电阻接线的资料5篇，希望对您有所帮助，就爱阅读感谢您的支持。

《用单臂电桥测电阻接线范文一》单臂电桥测电阻1、自组电桥测电阻（1）用万用表测出待测电阻的粗估值。

(约为550欧姆) （2）采用回路接线法连接电路（先接四个电阻组成的电桥回路，然后再接干路，最后接入已经机械调零的检流计），通电前要完成的设置：将滑线变阻器放到最大阻值的位置，将R1、R2均调为100.0欧姆，Rs调节为550欧姆，电源电压最好不大于5V。

（3）接通电源，调节标准电阻Rs的值使检流计指针指向零位置，即电桥平衡，记录此时的标准电阻值Rs。

（4）保持R1=R2=100.0欧姆不变，调换标准电阻和待测电阻的位置，再次调节电桥平衡，记录标准电阻值Rs’。

（5）计算得到待测电阻值Rx=（Rs*Rs’）1/2。

2、分析比率臂值R1/R2对电桥灵敏度的影响（1）确定比率臂为1:1，调节标准电阻Rs使电桥平衡，然后改变标准电阻一个小的增量ΔRs，观察检流计的偏转格数Δn，并将标准电阻值Rs、标准电阻小的增量ΔRs、检流计的偏转格数Δn记入表中。

（2）改变比率臂为1:5，在通电之前先将各电阻箱的值作相应比例的改变（满足关系Rs：Rx=R1：R2），然后再通电调节标准电阻值Rs使得电桥平衡。

改变标准电阻一个小的增量ΔRs，观察检流计的偏转格数Δn，并将标准电阻值Rs、标准电阻小的增量ΔRs、检流计的偏转格数Δn记入表中。

（3）改变比率臂为1:10，重复上述步骤（2）的操作过程。

3、测量热敏电阻的温度特性（1）熟悉箱式电桥面板各按键和旋钮代表的物理量，如比例臂档位选择旋钮对应R1：R2、比较臂的四个选择旋钮之和对应Rs，检流计外接，选择1000微安的量程（注意读数）等，Rx两个接线柱对应的是待测电阻，B、G的按键分别对应电源和检流计是否接入接通，按下表示接通，弹出表示断开。

（2）绘制定标曲线。

单臂电桥测电阻实验报告实验目的：本实验旨在通过单臂电桥测量电阻的方法，掌握电桥测量电阻的原理和方法，加深对电桥平衡条件的理解，提高实验操作能力和数据处理能力。

实验仪器和设备：1. 单臂电桥装置。

2. 电源。

3. 电阻箱。

4. 万用表。

5. 导线。

实验原理：电桥是利用电流在两个相对的分支中建立平衡条件的一种电路。

在电桥平衡时，电流计的指针不偏转，即两个电桥臂中的电动势相等，电桥平衡条件为R1/R2=R3/R4，其中R1、R2分别为已知电阻箱的两个分支，R3为未知电阻，R4为可变电阻。

实验步骤：1. 接通电源，调节电桥臂中的电阻箱，使电桥平衡，记录下R1、R2、R3的数值。

2. 更改未知电阻R3的数值，再次调节电桥臂中的电阻箱，使电桥再次平衡，记录下R1、R2、R3的新数值。

3. 根据记录的数据，计算出R3的电阻值。

实验数据：第一组数据，R1=100Ω，R2=200Ω，R3=150Ω。

第二组数据，R1=100Ω，R2=200Ω，R3=200Ω。

实验结果分析：根据实验数据计算可得，第一组数据中R3的电阻值为150Ω，第二组数据中R3的电阻值为200Ω。

可以看出，当未知电阻R3的数值发生变化时，电桥平衡的条件也随之发生变化，通过实验数据的对比分析，可以准确地测量出未知电阻R3的电阻值。

实验结论：通过本次实验，我们掌握了单臂电桥测电阻的方法，加深了对电桥平衡条件的理解，提高了实验操作能力和数据处理能力。

同时，实验结果表明，电桥测量电阻的方法是一种准确可靠的测量电阻值的方法，可以广泛应用于实际工程中。

实验注意事项：1. 实验过程中要注意调节电桥臂中的电阻箱，使电桥平衡。

2. 实验数据记录要准确，计算过程要仔细。

3. 实验结束后，要及时关闭电源，整理实验仪器和设备。

通过本次实验，我们不仅掌握了电桥测量电阻的原理和方法，还提高了实验操作能力和数据处理能力。

这对我们今后的学习和科研工作都具有重要意义。

单臂电桥测电阻范围同学们！今天咱们来聊聊单臂电桥测电阻的范围这个话题。

单臂电桥，听起来是不是有点专业和神秘？其实啊，它就是一种用来测量电阻的工具。

那它能测量的电阻范围到底是多少呢？这可得好好说道说道。

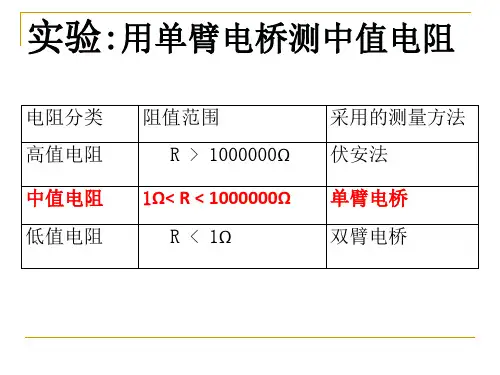

一般来说，单臂电桥适用于测量中值电阻，也就是那些阻值在 1 欧姆到 1 兆欧姆之间的电阻。

为啥是这个范围呢？咱们来打个比方，这就好比我们有一把尺子，它有一定的刻度范围，用来测量特定长度的东西比较准确。

单臂电桥也是这样，它在这个中值电阻范围内测量的结果比较精确可靠。

比如说，如果电阻值太小，小于 1 欧姆，就好像是用一把很长的尺子去量很短的东西，误差就会比较大。

因为在测量很小电阻的时候，电路中的接触电阻、导线电阻等因素的影响就会变得很显著，可能会让测量结果不准确。

反过来，如果电阻值太大，超过 1 兆欧姆，那又像是用一把很短的尺子去量很长的东西，也不太好使。

这时候，通过电桥的电流会非常小，测量起来就很困难，而且外界的干扰也容易对测量结果产生较大的影响。

那在1 欧姆到1 兆欧姆这个范围内，单臂电桥的测量效果又怎么样呢？比如说，对于几百欧姆到几十千欧姆的电阻，单臂电桥通常能够给出相当准确的测量结果。

但是要注意哦，即使在这个范围内，测量的精度也会受到一些因素的影响。

比如说，电桥电源的稳定性、检流计的灵敏度、接线的接触情况等等。

就好像我们跑步，虽然在一定的距离内能跑，但如果鞋子不舒服、地面不平整，也会影响我们的速度和表现。

给大家举个例子吧，如果我们要测量一个1000 欧姆的电阻，用单臂电桥来测，只要我们按照正确的操作步骤，调节好电阻比例臂，让电桥平衡，就能得到一个比较准确的电阻值。

如果要测一个50 千欧姆的电阻，虽然也在单臂电桥的测量范围内，但可能就需要更仔细地操作，选择合适的比例臂，确保测量的准确性。

单臂电桥测电阻有它特定的适用范围，我们在使用的时候要清楚这一点，根据电阻的大小和测量要求，选择合适的测量工具和方法，这样才能得到准确可靠的测量结果。
