交流接触器的选用原则交流接触器的选用原则之欧阳家百创编

接触器的选择原则接触器如何做好保养接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器的选择原则：1、依据电路中负载电流的种类选择接触器的类型。

接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器的选择原则：1、依据电路中负载电流的种类选择接触器的类型。

一般直流电路用直流接触器掌控，当直流和直流负载容量较小时，也可用掌控，但触头的额定电流应适当选择大些。

2、接触器的额定电压应大于或等于负载回路的额定电压；3、吸引线圈的额定电压应与所接掌控电路的额定电压等级一致；4、额定电流应大于或等于被控主回路的额定电流。

依据负载额定电流，接触器安装条件及电流流经触头的持续情况来选定接触器的额定电流。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

常常或定期检查的运行情况，进行必要的维护和修理是保证其运行牢靠延长其寿命的紧要措施。

检查、维护和修理时应先断开，按下列步骤进行。

1、外观检查清除灰尘，可用棉布沾少量汽油擦去油污，然后用布擦干；拧紧全部压接导线的螺丝，防止松动脱落、引起连接部分发热。

2、触点系统检查1）检查动静触点是否对准，三相是否同时闭合，并调整触点弹簧使三相一致。

2）摇测相间绝缘电阻值。

使用500v摇表，其相间阻值不应低于10兆欧。

3）触点磨损厚度超过1mm，或严重烧损、开焊脱落时应更换新件。

细小烧损或接触面发毛、变黑不影响使用，可不予处理。

若影响接触，可用小锉磨平打光。

4）经维护和修理或更换触点后应注意触点开距，超行程。

交流接触器的选用准绳交流接触器的选用准绳之杨若古兰创作交流接触器的选用准绳接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的请求进行，除额定工作电压与被控设备的额定工作电压不异外，被控设备的负载功率、使用类别、控制方式、操纵频率、工作寿命、安装方式、安装尺寸和经济性是选择的根据.选用准绳如下：（1）交流接触器的电压等级要和负载不异，选用的接触器类型要和负载相适应.（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流.接触器的接通电流大于负载的启动电流，分断电流大于负载运转时分断须要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不克不及超出商定发热电流.（3）按短时的动、热波动校验.线路的三相短路电流不该超出接触器答应的动、热波动电流，当使用接触器断开短路电流时，还应校验接触器的分断能力.（4）接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线请求.要考虑接在接触器控制回路的线路长度，普通推荐的操纵电压值，接触器要能够在85～110％的额定电压值下工作.如果线路过长，因为电压降太大，接触器线圈对合闸指令有可能不起反映；因为线路电容太大，可能对跳闸指令不起感化.（5）根据操纵次数校验接触器所答应的操纵频率.如果操纵频率超出规定值，额定电流应当加大一倍.（6）短路呵护元件参数应当和接触器参数配合选用.选用时可拜见样本手册，样本手册普通给出的是接触器和熔断器的配合表.接触器和空气断路器的配合要根据空气断路器的过载系数和短路呵护电流系数来决定.接触器的商定发热电流应小于空气断路器的过载电流，接触器的接通、断开电流应小于断路器的短路呵护电流，如许断路器才干呵护接触器.实际中接触器在一个电压等级下商定发热电流和额定工作电流比值在1～1.38之间，而断路器的反时限过载系数参数比较多，分歧类型断路器纷歧样，所以两者间配合很难有一个尺度，不克不及构成配合表，须要实际核算.（7）接触器和其它元器件的安装距离要符合相干国标、规范，要考虑维修和走线距离.3、分歧负载下交流接触器的选用为了使接触器不会发生触头粘连烧蚀，耽误接触器寿命，接触器要躲过负载启动最大电流，还要考虑到启动时间的是非等晦气因数，是以要对接触器通断运转的负载进行分析，根据负载电气特点和此电力零碎的实际情况，对分歧的负载启停电流进行计算校合.3.1控制电热设备用交流接触器的选用这类设备有电阻炉、调温设备等，其电热元件负载顶用的绕线电阻元件，接通电流可达额定电流的1.4倍，如果考虑到电源电压升高等，电流还会变大.此类负载的电流动摇范围很小，按使用类别属于AC-1，操纵也不频繁，选用接触器时只需按照接触器的额定工作电流Ith等于或大于电热设备的工作电流1.2倍即可.3.2控制照明设备用的接触器的选用照明设备的品种很多，分歧类型的照明设备、启动电流和启动时间也纷歧样.此类负载使用类别为AC-5a或AC-5b.如果启动时间很短，可选择其发热电流Ith等于照明设备工作电流1.1倍.启动时间较长和功率因数较低，可选择其发热电流Ith对比明设备工作电流大一些.表2为分歧照明设备用接触器选用准绳.3.3控制电焊变压器用接触器的选用当接通低压变压器负载时，变压器因为二次侧的电极短路而出现短时的陡峭大电流，在一次侧出现较大电流，可达额定电流的15～20倍，它与变压器的绕组安插及铁心特性有关.当电焊机频繁地发生突发性的强电流，从而使变压器的初级侧的开关承受巨大的应力和电流，所以必须按照变压器的额定功率下电极短路时一次侧的短路电流及焊接频率来选择接触器，即接通电流大于二次侧短路时一次侧电流.此类负载使用类别为AC-6a.3.4电动机用接触器的选用电动机用接触器根据电动机使用情况及电动机类别可分别选用AC-2～4，对于启动电流在6倍额定电流，分断电流为额定电流下可选用AC-3，如风机水泵等，可采取查表法及选用曲线法，根据样本及手册选用，不必再计算.绕线式电动机接通电流及分断电流都是2.5倍额定电流，普通启动时在转子中串入电阻以限制启动电流，添加启动转矩，使用类别AC-2，可选用动弹式接触器.当电动机处于点动、需反向运转及制动时，接通电流为6I e，使用类别为AC-4，它比AC-3严格的多.可根据使用类别AC-4以下出电流大小计算电动机的功率.公式如下：Pe=3UeIeCOS￠η,Ue：电动机额定电流，Ie：电动机额定电压，COS￠：功率因数，η：电动机效力.如果答应触头寿命缩短，AC-4电流可适当加大，在很低的通断频率下改为AC-3类.根据电动机呵护配合的请求，堵转电流以下电流应当由控制电器接通和分断.大多数Y系列电动机的堵转电流≤7Ie，是以选择接触器时要考虑分、合堵转电流.规范规定：电动机运转在AC-3下，接触器额定电流不大于630A时，接触器该当能承受8倍额定电流至多10秒.对于普通设备用电动机，工作电流小于额定电流，启动电流虽然达到额定电流的4～7倍，但时间短，对接触器的触头损伤不大，接触器在设计时已考虑此因数，普通选用触头容量大于电动机额定容量的1.25倍即可.对于在特殊情况下工作的电动机要根据实际工况考虑.如电动葫芦属于冲击性负载，重载启停频繁，反接制动等，所以计算工作电流要乘以响应倍数，因为重载启停频繁，选用4倍电动机额定电流，通常重载下反接制动电流为启动电流2倍，所以对于此工况要选用8倍额定电流.。

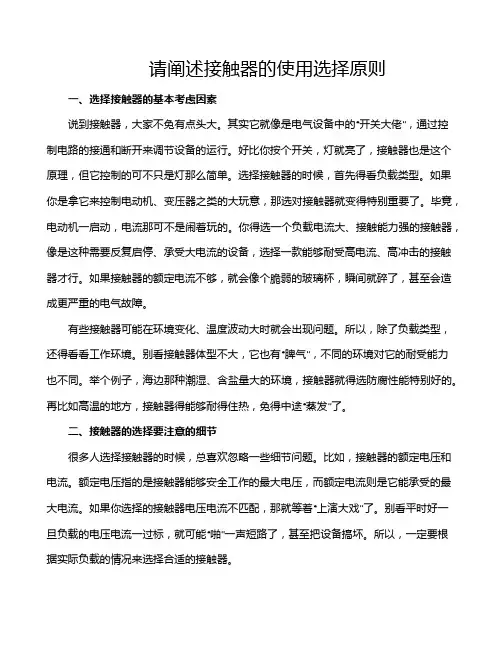

请阐述接触器的使用选择原则一、选择接触器的基本考虑因素说到接触器，大家不免有点头大。

其实它就像是电气设备中的“开关大佬”，通过控制电路的接通和断开来调节设备的运行。

好比你按个开关，灯就亮了，接触器也是这个原理，但它控制的可不只是灯那么简单。

选择接触器的时候，首先得看负载类型。

如果你是拿它来控制电动机、变压器之类的大玩意，那选对接触器就变得特别重要了。

毕竟，电动机一启动，电流那可不是闹着玩的。

你得选一个负载电流大、接触能力强的接触器，像是这种需要反复启停、承受大电流的设备，选择一款能够耐受高电流、高冲击的接触器才行。

如果接触器的额定电流不够，就会像个脆弱的玻璃杯，瞬间就碎了，甚至会造成更严重的电气故障。

有些接触器可能在环境变化、温度波动大时就会出现问题。

所以，除了负载类型，还得看看工作环境。

别看接触器体型不大，它也有“脾气”，不同的环境对它的耐受能力也不同。

举个例子，海边那种潮湿、含盐量大的环境，接触器就得选防腐性能特别好的。

再比如高温的地方，接触器得能够耐得住热，免得中途“蒸发”了。

二、接触器的选择要注意的细节很多人选择接触器的时候，总喜欢忽略一些细节问题。

比如，接触器的额定电压和电流。

额定电压指的是接触器能够安全工作的最大电压，而额定电流则是它能承受的最大电流。

如果你选择的接触器电压电流不匹配，那就等着“上演大戏”了。

别看平时好一旦负载的电压电流一过标，就可能“啪”一声短路了，甚至把设备搞坏。

所以，一定要根据实际负载的情况来选择合适的接触器。

再说了，接触器的控制方式也是很有讲究的。

通常，我们用的接触器是电磁型的，但有时候也会选择气动或液压型的接触器。

选择哪个，要看具体的应用场合。

电磁型接触器常见于日常生活中的各种设备，它依靠电流产生的磁场来控制接触器的开关动作，动作迅速且精准。

如果负载功率大，电磁型接触器是首选。

而气动、液压型接触器则适用于需要较大力量来切换的场合，这类设备结构复杂，但有其独特的优势。

交流接触器的选择规范接触器的选择1．额定电压：铭牌额定电压是指主触点上的额定电压，通常⽤的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选⽤380V的交流接触器。

2．额定电流：铭牌额定电流是指主触点的额定电流。

通常⽤的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点⼯作不超过额定温升，负载为间断—长期⼯作制时的电流值。

若超过8⼩时，必须空载开闭三次以上，以消除表⾯氧化膜。

如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使⽤当接触器⼯作于长期⼯作制，⽽且通电持续率不超过40%；敞开安装，电流允许提⾼10~25%；箱柜安装，允许提⾼5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时⼀般交流对交流，直流对直流，但交流负载频繁动作时可采⽤直流吸引线圈的接触器；直流接触器断开时产⽣的过电压⾼达10~20倍，故不宜采⽤⾼电压等级，电压太低，接通线圈⽤的继电器或接触器的联锁触点不可靠）4．操作频率：指每⼩时接通的次数，交流接触器最⾼为600次/h，直流接触器可达1200次/h。

5．辅助触头的⼯作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，⼀是约定发热电流，⼀是⼯作电流。

⼯作电流有多种，⽽约定发热电源只有⼀个。

约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h⼯作制下，各部件的温升不超过极限值时所能承载的最⼤电流。

”⼯作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定。

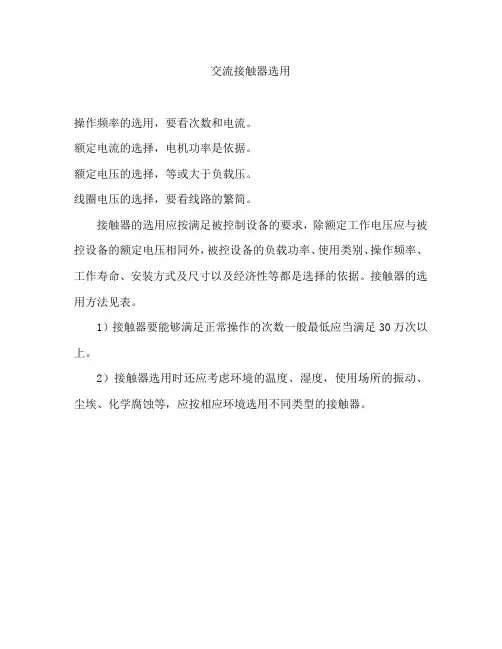

交流接触器选用
操作频率的选用，要看次数和电流。

额定电流的选择，电机功率是依据。

额定电压的选择，等或大于负载压。

线圈电压的选择，要看线路的繁简。

接触器的选用应按满足被控制设备的要求，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等都是选择的依据。

接触器的选用方法见表。

1）接触器要能够满足正常操作的次数一般最低应当满足30万次以上。

2）接触器选用时还应考虑环境的温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型的接触器。

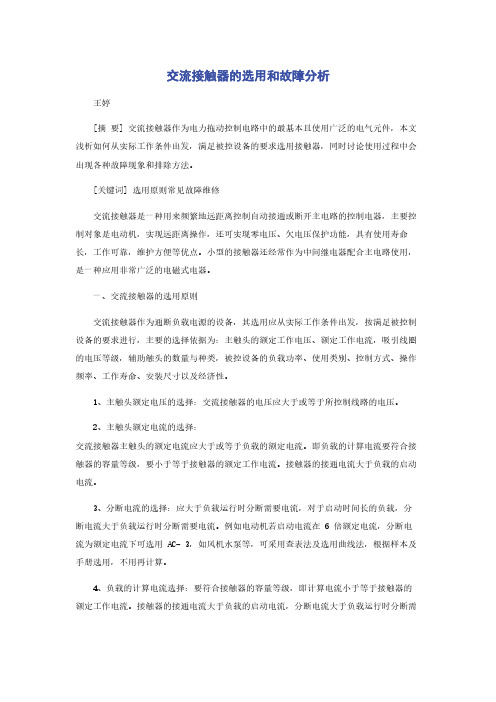

交流接触器的选用和故障分析王婷[摘要]交流接触器作为电力拖动控制电路中的最基本且使用广泛的电气元件，本文浅析如何从实际工作条件出发，满足被控设备的要求选用接触器，同时讨论使用过程中会出现各种故障现象和排除方法。

[关键词]选用原则常见故障维修交流接触器是一种用来频繁地远距离控制自动接通或断开主电路的控制电器，主要控制对象是电动机，实现远距离操作，还可实现零电压、欠电压保护功能，具有使用寿命长，工作可靠，维护方便等优点。

小型的接触器还经常作为中间继电器配合主电路使用，是一种应用非常广泛的电磁式电器。

一、交流接触器的选用原则交流接触器作为通断负载电源的设备，其选用应从实际工作条件出发，按满足被控制设备的要求进行，主要的选择依据为：主触头的额定工作电压、额定工作电流，吸引线圈的电压等级，辅助触头的数量与种类，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装尺寸以及经济性。

1、主触头额定电压的选择：交流接触器的电压应大于或等于所控制线路的电压。

2、主触头额定电流的选择：交流接触器主触头的额定电流应大于或等于负载的额定电流。

即负载的计算电流要符合接触器的容量等级，要小于等于接触器的额定工作电流。

接触器的接通电流大于负载的启动电流。

3、分断电流的选择：应大于负载运行时分断需要电流，对于启动时间长的负载，分断电流大于负载运行时分断需要电流。

例如电动机若启动电流在6倍额定电流，分断电流为额定电流下可选用AC-3，如风机水泵等，可采用查表法及选用曲线法，根据样本及手册选用，不用再计算。

4、负载的计算电流选择：要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。

接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。

5、接触器吸引线圈的额定电压的选择：当控制线路简单、使用电器较少时，为了节省变压器，可直接选用380或220的电压；当控制线路较复杂、可选用36V或110V电压的线圈，以保证安全。

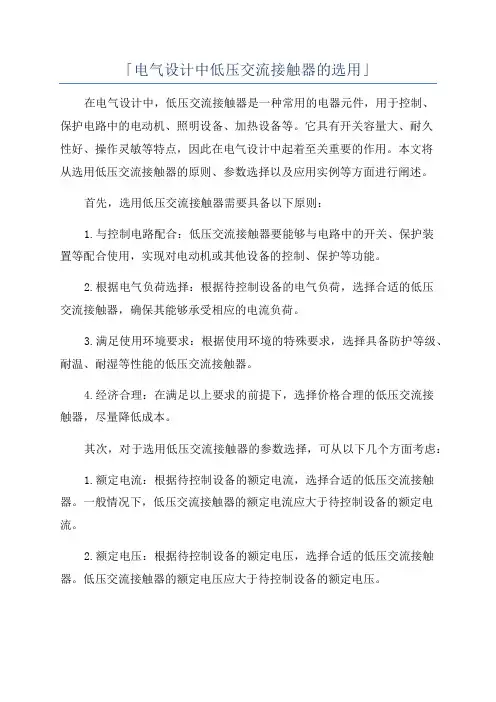

「电气设计中低压交流接触器的选用」在电气设计中，低压交流接触器是一种常用的电器元件，用于控制、保护电路中的电动机、照明设备、加热设备等。

它具有开关容量大、耐久性好、操作灵敏等特点，因此在电气设计中起着至关重要的作用。

本文将从选用低压交流接触器的原则、参数选择以及应用实例等方面进行阐述。

首先，选用低压交流接触器需要具备以下原则：1.与控制电路配合：低压交流接触器要能够与电路中的开关、保护装置等配合使用，实现对电动机或其他设备的控制、保护等功能。

2.根据电气负荷选择：根据待控制设备的电气负荷，选择合适的低压交流接触器，确保其能够承受相应的电流负荷。

3.满足使用环境要求：根据使用环境的特殊要求，选择具备防护等级、耐温、耐湿等性能的低压交流接触器。

4.经济合理：在满足以上要求的前提下，选择价格合理的低压交流接触器，尽量降低成本。

其次，对于选用低压交流接触器的参数选择，可从以下几个方面考虑：1.额定电流：根据待控制设备的额定电流，选择合适的低压交流接触器。

一般情况下，低压交流接触器的额定电流应大于待控制设备的额定电流。

2.额定电压：根据待控制设备的额定电压，选择合适的低压交流接触器。

低压交流接触器的额定电压应大于待控制设备的额定电压。

3.联接电阻：选择合适的联接电阻，以降低低压交流接触器的功耗和温升。

一般情况下，联接电阻会随着低压交流接触器的电流额定值的增大而增大。

4.效率和功耗：选择功耗低、效率高的低压交流接触器，能够提高电动机等设备的运行效率，降低能源消耗。

最后，给出一个低压交流接触器选用的应用实例。

假设有一个电动机功率为5KW，额定电流为10A，额定电压为380V的设备，需要选用一个合适的低压交流接触器。

根据上述原则和参数选择要求，我们可以选择额定电流稍大于10A的低压交流接触器，例如额定电流为12A的型号。

同时，根据该接触器的额定电压应大于380V，可选择额定电压为400V的型号。

最后，根据使用环境的特殊要求，选择具备合适的防护等级、耐温、耐湿性能的低压交流接触器，例如选择具备IP65防护等级、耐温-20℃~+60℃、湿度90%RH的型号。

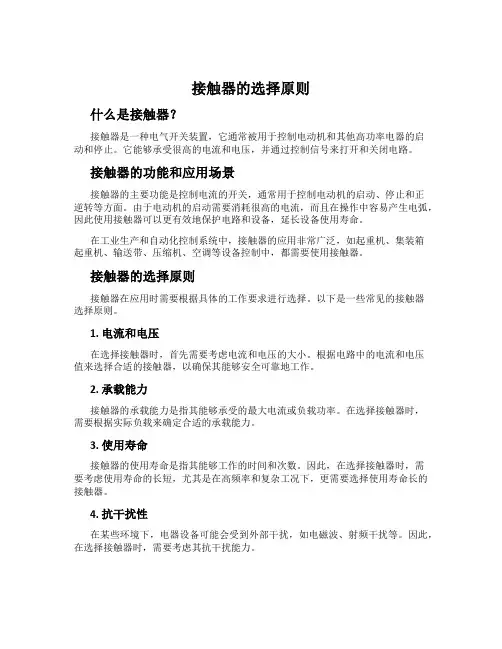

接触器的选择原则什么是接触器？接触器是一种电气开关装置，它通常被用于控制电动机和其他高功率电器的启动和停止。

它能够承受很高的电流和电压，并通过控制信号来打开和关闭电路。

接触器的功能和应用场景接触器的主要功能是控制电流的开关，通常用于控制电动机的启动、停止和正逆转等方面。

由于电动机的启动需要消耗很高的电流，而且在操作中容易产生电弧，因此使用接触器可以更有效地保护电路和设备，延长设备使用寿命。

在工业生产和自动化控制系统中，接触器的应用非常广泛，如起重机、集装箱起重机、输送带、压缩机、空调等设备控制中，都需要使用接触器。

接触器的选择原则接触器在应用时需要根据具体的工作要求进行选择。

以下是一些常见的接触器选择原则。

1. 电流和电压在选择接触器时，首先需要考虑电流和电压的大小。

根据电路中的电流和电压值来选择合适的接触器，以确保其能够安全可靠地工作。

2. 承载能力接触器的承载能力是指其能够承受的最大电流或负载功率。

在选择接触器时，需要根据实际负载来确定合适的承载能力。

3. 使用寿命接触器的使用寿命是指其能够工作的时间和次数。

因此，在选择接触器时，需要考虑使用寿命的长短，尤其是在高频率和复杂工况下，更需要选择使用寿命长的接触器。

4. 抗干扰性在某些环境下，电器设备可能会受到外部干扰，如电磁波、射频干扰等。

因此，在选择接触器时，需要考虑其抗干扰能力。

5. 安装尺寸接触器的安装尺寸也是一个重要的考虑因素。

需要根据现场安装环境来选择合适的尺寸和接线方式，以确保安装的灵活性和便利性。

6. 价格接触器的选择还需要考虑其价格。

在满足工作要求的前提下，选择价格合理的接触器，以降低成本和提高经济效益。

接触器的维护和保养接触器在长期的工作中，容易产生沉积物和氧化物，造成接触不良。

因此，需要定期进行维护和保养，以确保其正常工作和延长使用寿命。

维护和保养包括清洗接触器表面，检查接触器的接线和接触是否正常，检查是否有损坏或破损的现象等。

交流接触器的选型原则与选型要点接触器作为电力控制电路中常用的电子元器件，常为电力工作人员所熟悉。

但是很多电力工作人员平时多是拿到接触器后就直接放到电路中使用了，很少有技术人员会仔细的看完接触器的各项参数指标等，更会留意接触器的选型。

今天就来和大家说说接触器选型一般是怎么选的？接触器电流大小该怎么看一、接触器选型一般怎么选？接触器的分类：交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

（1）按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

（2）按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

（3）按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

接触器的选型原则：接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。

选用原则如下：（1）交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。

（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。

交流接触器的选择
选择接触器主要依据以下数据：电源种类（直流或交流）；主触点额定电压和额定电流；辅助触点的种类、数量和触点的额定电流；电磁线圈的电源种类、频率和额定电压，额定操作频率等。

交流接触器的选择主要考虑主触点的额定电流、额定电压，线圈电压等。

主触头的额定电压应大于等于满足线路额定电压，主触头的额定电流则可根据经验公式（1）进行选择
（1）
式中：--接触器主触点额定电流，A；K--比例系数，一般取1～1.4；
--被控电动机额定功率，kW；--被控电动机额定线电压，V。

为保证安全，一般接触器吸引线圈选择较低的电压。

但如果在控制线路比较简单的情况下，为了省去变压器，可选用380V电压。

值得注意的是，接触器产品系列是按使用类别设计的，所以要根据接触器负担的工作任务来选用相应的产品系列，交流接触器使用类别有AC-0～AC-4五大类。

AC-0类用于感性负载或阻性负载，接通和分断额定电压、额定电流。

AC-1类用于启动和运转中断开绕线转子电动机，在额定电压下，接通和分断2.5倍额定电流。

AC-2类用于启动、反接制动、
反向与密接通断绕线型电动机。

在额定电压下，通断2.5倍额定电流。

AC-3类用于启动和运转中断开笼型异步电动机。

在额定电压下接通6倍额定电流，在0.17倍额定电压下分断额定电流。

AC-4类用于启动、反接制动、反向与密接通断笼型异步电动机。

额定电压下通断6倍额定电流。
