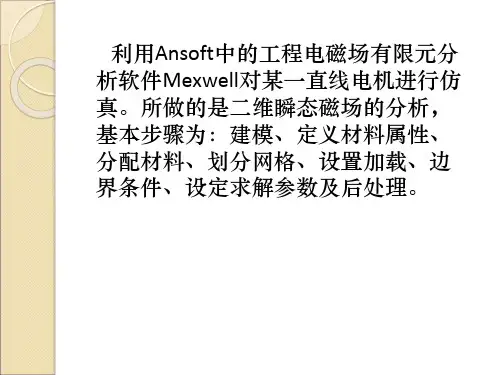

某一个圆筒形直线电机瞬态磁场仿真总结报告

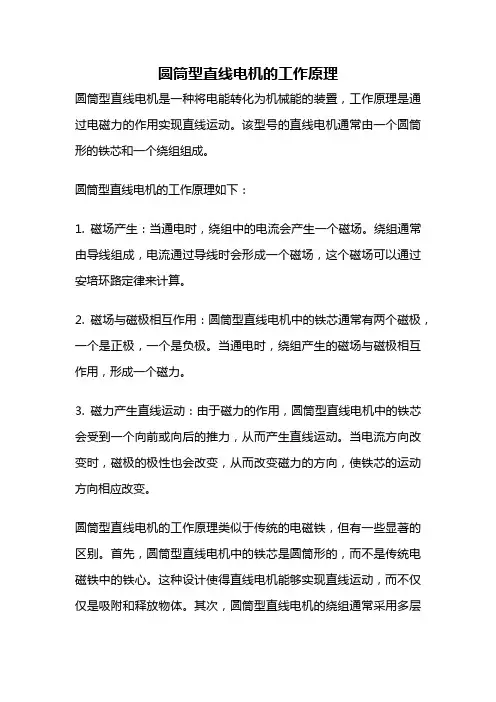

圆筒型直线电机的工作原理
圆筒型直线电机是一种将电能转化为机械能的装置，工作原理是通过电磁力的作用实现直线运动。

该型号的直线电机通常由一个圆筒形的铁芯和一个绕组组成。

圆筒型直线电机的工作原理如下：
1. 磁场产生：当通电时，绕组中的电流会产生一个磁场。

绕组通常由导线组成，电流通过导线时会形成一个磁场，这个磁场可以通过安培环路定律来计算。

2. 磁场与磁极相互作用：圆筒型直线电机中的铁芯通常有两个磁极，一个是正极，一个是负极。

当通电时，绕组产生的磁场与磁极相互作用，形成一个磁力。

3. 磁力产生直线运动：由于磁力的作用，圆筒型直线电机中的铁芯会受到一个向前或向后的推力，从而产生直线运动。

当电流方向改变时，磁极的极性也会改变，从而改变磁力的方向，使铁芯的运动方向相应改变。

圆筒型直线电机的工作原理类似于传统的电磁铁，但有一些显著的区别。

首先，圆筒型直线电机中的铁芯是圆筒形的，而不是传统电磁铁中的铁心。

这种设计使得直线电机能够实现直线运动，而不仅仅是吸附和释放物体。

其次，圆筒型直线电机的绕组通常采用多层
线圈，以提高电流和磁场的强度。

圆筒型直线电机具有许多优点，例如高效能转换、运动平稳、响应速度快等。

它们在许多领域得到广泛应用，包括工业自动化、机器人技术、医疗设备等。

总结起来，圆筒型直线电机的工作原理是通过电流通过绕组产生磁场，磁场与磁极相互作用产生磁力，从而实现直线运动。

这种直线电机具有高效能转换和运动平稳等优点，在许多领域得到广泛应用。

电磁仿真工作总结下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!电磁仿真技术是一种重要的工程分析方法，通过计算机仿真电磁场的分布及物体对电磁场的响应，可以在设计阶段对电磁设备或系统进行评估和优化。

电机测试仿真设计报告总结引言电机是工业自动化中非常重要的一种设备，通过将电能转变为机械能来驱动各种机械装置的运动。

电机的性能测试和仿真设计对于实际应用至关重要。

本报告总结了我们团队在电机测试仿真设计方面的工作。

研究方法我们团队采用了以下两个主要的研究方法：1. 理论分析：通过对电机的结构和工作原理进行深入研究，建立了电机测试仿真的理论模型。

我们分析了电机的各种参数和特性，并将其运用到仿真设计中。

2. 仿真软件：我们使用了MATLAB/Simulink等仿真软件进行模型建立和测试。

通过对电机系统进行仿真，我们可以对电机的运行状态和性能进行准确的预测，并找出可能存在的问题。

设计流程我们的电机测试仿真设计包括以下几个主要步骤：1. 电机参数测定：通过实验和测试，我们准确测定了电机的各种参数，包括电压、电流、转速等。

这些参数是模型建立和仿真分析的基础。

2. 建立电机模型：我们基于理论分析的结果，建立了电机的数学模型。

模型考虑了电机的各种特性和非线性因素，能够准确地描述电机的行为。

3. 参数辨识：通过对电机模型进行参数辨识，我们可以校正模型的参数，使其更加准确地反映实际电机的性能。

这一步骤对于后续的仿真分析非常重要。

4. 仿真分析：基于准确的电机模型和参数，我们进行了大量的仿真分析。

对于不同的工况和负载条件，我们能够预测到电机的转速、电流、功率等关键指标，并分析其稳定性和效率。

5. 结果评估：我们对仿真结果进行了全面的评估和分析。

通过与实际测试数据的对比，我们发现仿真结果与实际情况非常吻合，证明了我们的仿真模型和设计方法的有效性。

结果和讨论经过我们团队的努力，我们成功地建立了准确可靠的电机测试仿真设计方法。

通过仿真分析，我们能够在实际测试前对电机的性能和工作状态进行准确预测，提前发现潜在问题并采取相应措施。

然而，我们也意识到，电机测试仿真设计仍然面临一些挑战。

首先，模型的准确性和参数的辨识仍然需要进一步研究和改进。

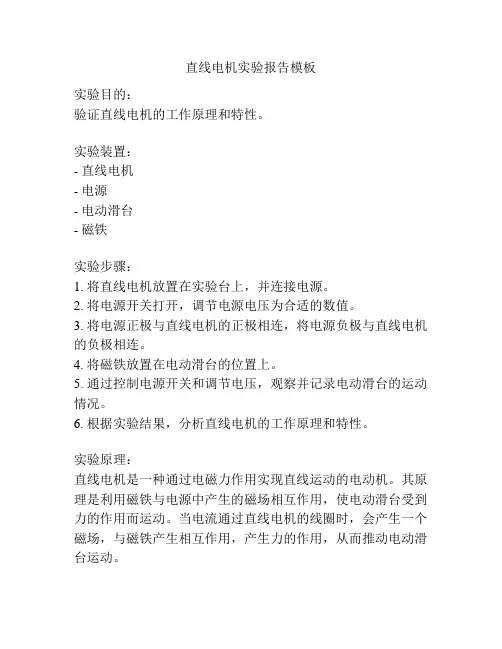

直线电机实验报告模板
