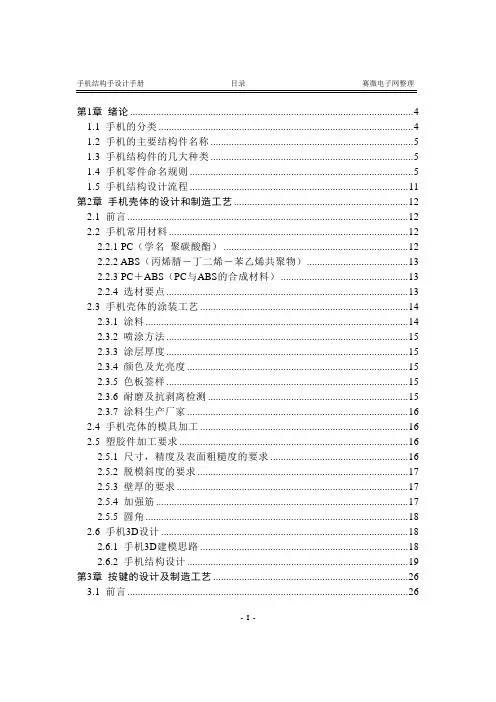

手机结构手设计手册目录赛微电子网整理第1章绪论 (4)1.1 手机的分类 (4)1.2 手机的主要结构件名称 (5)1.3 手机结构件的几大种类 (5)1.4 手机零件命名规则 (5)1.5 手机结构设计流程 (11)第2章手机壳体的设计和制造工艺 (12)2.1 前言 (12)2.2 手机常用材料 (12)2.2.1 PC（学名聚碳酸酯） (12)2.2.2 ABS（丙烯腈－丁二烯－苯乙烯共聚物） (13)2.2.3 PC＋ABS（PC与ABS的合成材料） (13)2.2.4 选材要点 (13)2.3 手机壳体的涂装工艺 (14)2.3.1 涂料 (14)2.3.2 喷涂方法 (15)2.3.3 涂层厚度 (15)2.3.4 颜色及光亮度 (15)2.3.5 色板签样 (15)2.3.6 耐磨及抗剥离检测 (15)2.3.7 涂料生产厂家 (16)2.4 手机壳体的模具加工 (16)2.5 塑胶件加工要求 (16)2.5.1 尺寸，精度及表面粗糙度的要求 (16)2.5.2 脱模斜度的要求 (17)2.5.3 壁厚的要求 (17)2.5.4 加强筋 (17)2.5.5 圆角 (18)2.6 手机3D设计 (18)2.6.1 手机3D建模思路 (18)2.6.2 手机结构设计 (19)第3章按键的设计及制造工艺 (26)3.1 前言 (26)- I -赛微电子网整理- -II 3.2 P ＋R 按键设计与制造工艺 (26)3.3 硅胶按键设计与制造工艺 (27)3.4 PC （IMD ）按键设计与制造工艺 (28)3.5 Metal Dome 的设计 (28)3.5.1 概述 (28)3.5.2 Metal Dome 的设计 (29)3.5.3 Metal Dome 触点不同表面镀层性能对比 (29)3.5.4 Metal Dome 技术特性 (29)3.6 手机按键设计要点 (30)第4章 标牌和镜片设计及其制造工艺 (33)4.1 前言 (33)4.2 金属标牌设计与制造工艺 (33)4.2.1 电铸Ni 标牌制造工艺 (33)4.2.2 铝合金标牌制造工艺 (35)4.3 塑料标牌及镜片设计与制造工艺 (36)4.3.1 IMD 工艺 (36)4.3.2 IML 工艺 (38)4.3.3 IMD 与IML 工艺特点比较 (39)4.3.4 注塑镜片工艺 (39)4.3.5 IMD 、IML 、注塑工艺之比较 (42)4.4 平板镜片设计与制造工艺 (42)4.4.1 视窗玻璃镜片 (42)4.4.2 塑料板材镜片 (42)4.5 镀膜工艺介绍 (43)4.5.1 真空镀 (43)4.5.2 电镀 俗称水镀 (44)4.5.3 喷镀 (44)第5章 金属部件设计及制造工艺 (45)5.1 前言 (45)5.2 镁合金成型工艺 (45)5.2.1 镁合金压铸工艺 (45)5.3 金属屏蔽盖设计与制造工艺 (46)5.3.1 屏蔽盖材料 (46)手机结构手设计手册目录赛微电子网整理5.3.2 设计要求 (46)5.4 弹片设计要点 (47)5.4.1 冷轧碳素钢弹片 (47)5.4.2 不锈钢弹片 (47)5.4.3 磷青铜弹片 (47)5.4.4 铍青铜弹片 (47)5.5 螺钉、螺母及弹簧设计要点 (48)5.5.1 螺钉 (48)5.5.2 热压螺母 (48)5.5.3 弹簧 (49)第6章手机结构设计相关测试标准 (51)6.1 环境条件试验方法 (51)6.1.1 低温试验 (51)6.1.2 高温试验 (51)6.1.3 潮热试验 (52)6.1.4 温度冲击试验 (52)6.1.5 振动试验 (52)6.1.6 跌落试验 (53)6.1.7 盐雾试验 (53)6.2 涂层耐磨和抗剥离检测 (54)6.2.1 耐磨检测 (54)6.2.2 涂层附着力检测——抗剥离检测 (55)6.2.3 设计和检测注意事项 (55)6.3 拟订的J耐磨检测方案 (55)6.3.1 涂层耐磨检测（第一方案） (55)6.3.2 涂层耐磨检测（第二方案） (56)6.3.3 涂层附着力检测 (56)- III -赛微电子网整理- - IV第1章 绪论1.1 手机的分类随着国内通信业的迅猛发展，国内手机行业的竞争也日趋白热化，国内外各手机厂商纷纷推出不同样式、功能的手机。

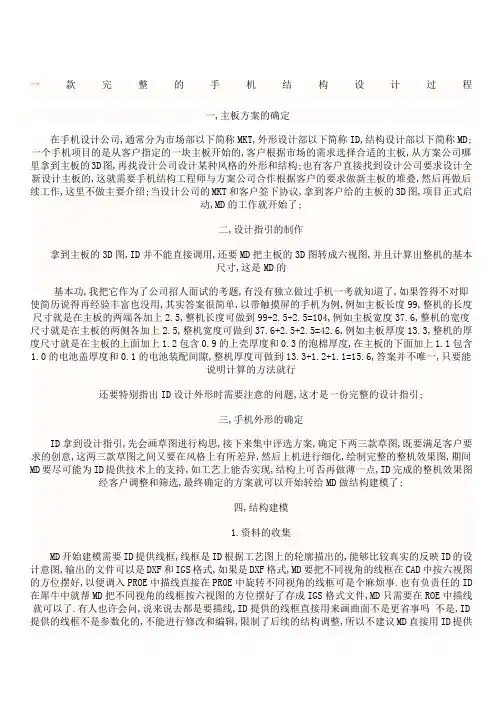

手机的结构设计（第一讲）手机的结构设计应该综合考虑以下几个方面：简化每个零件的形状及结构，使制造及装配更容易；尽量使用标准化的零件，以节省成本；尽量使用标准化的设计，以减少需要验证的时间；在风险评估的机制下，可以考虑新材料，新工艺来提高外观的效果和零件的强度；每一个新的结构设计一定要有经验依据，同时必须要做结构模型作验证；每款手机采用的全新结构设计尽量不要超过一种；尽量由品质和工艺来决定ID的设计，必须保证所设计出来的结构在现有的供应商能力下是可以量产的，不能单纯为了满足ID的要求而不考虑结构的可实现性；务必重视每一次结构设计评审的重要性。

整个手机的结构设计过程中有三次设计的评审：3D Master数据评审；3D Design结构设计评审；Tooling Review模具评审，及三次试产评审(PR Review)。

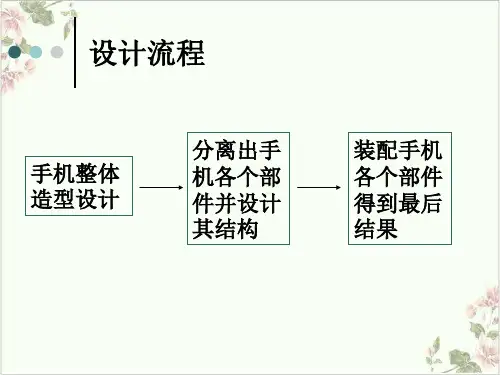

一、设计流程来介绍PID（ID 3D建模）结构设计之前，需要将ID部门所作的2D效果图(2D sketch)立体化，3维化，实体化。

这个过程我们称之为PID建模过程，建成的3D Pro/E数据称为master。

这个3D数据包含了所有ID想要的曲线和曲面，分型线和美工线，甚至外表面的拔模角度，以及所有外观部件的拆分。

PID建模有很多种方法，这里介绍常用的一种骨架建模法。

首先建一个.prt文件，命名为Projectname_master.prt，在该文件中先建几个主要的基准（Datum/Axis），比如说分型基准面，PCB 装配基准面，旋转轴线等；然后把不同外观部件的共有特征以点(Point)、线(Curve)、面(Surface)的方式表达出来。

线可以由草绘，点构成线，投影等方式来做。

建面的方式可以是扫描，混成，边界曲线构成和变倒角等方式来完成；将面合并(Merge)，在这里只可进行与共有特征有关的合并命令，不需体现只与单个零件有关的个别特征；建一个总装配文件（Assembly文件），命名为Projectname_housing.asm 。

手机结构设计规范第一章总体结构设计一、手机总体尺寸长、宽、高的确定（一）宽度（W）计算：宽度一般由LCD、主板、电池三者之一决定。

1、LCD决定宽度W1：W1 =A+2（2+0.5）=A+52、主板PCB决定宽度W2：W2 =A+2（2+0.5）=A+53、电池决定宽度W3：此为常规方案W3=A+2（0.3+0.7+0.5+1）=A+5W3=A+2（0.3+0.7+0.5+1）=A+5此为手机变窄方案W3=A+2（0.3+1）=A+2.6然后比较W1、W2、W3的大小，其中值最大的为手机的宽度。

（二）、厚度（H）计算：1、直板手机厚度（H）：（1）、直板手机的总厚度H：直板手机厚度H由以下四部分组成：①电池部分厚度H1；②电池与PCB板间的厚度H2；③PCB板厚度H3；④LCD部分厚度H4。

（2）、电池部分厚度H1：H1=A1+1.1（3）、电池与PCB板间的厚度H2：H2=屏蔽罩高度A+标签0.2+与电池部分的间隙0.2=A+0.4。

（4）、PCB的厚度H3：手机的PCB板的长度大于80时，H3=1，否则PCB板易翘曲变形；手机的PCB板的长度小于80时，H3=0.8。

（5）、LCD部分厚度H4：H4=A2+1.92、翻盖手机（翻盖上装有LCD）厚度H：（1）、翻盖手机（装有LCD）的总厚度H：H=H1+H2+H3+H4+H5翻盖手机的厚度H由以下五部分组成：①电池部分厚度H1；②电池与PCB板间的厚度H2；③PCB板厚度H3；④PCB板与LCD部分的厚度H4；⑤LCD部分（即翻盖）的厚度H5。

（2）、电池部分厚度H1：电池部分厚度与直板手机相同，参考直板手机的计算方法。

（3）、电池与PCB板间的厚度H2：电池与PCB板间的厚度与直板手机相同，参考直板手机的计算方法。

（4）、PCB板厚度H3：PCB板的厚度与直板手机相同，参考直板手机的计算方法。

（5）、PCB板与LCD部分（即翻盖）间的厚度H4：（6）、LCD部分（即翻盖）厚度H5：LCD部分的厚度取决于LCD的放置方式，通常有以下两种形式：要求B≥0.6，是因为当小护镜承受较大的力时，要保证小护镜变形后，小护镜不能接触到LCD，以免使LCD损坏。

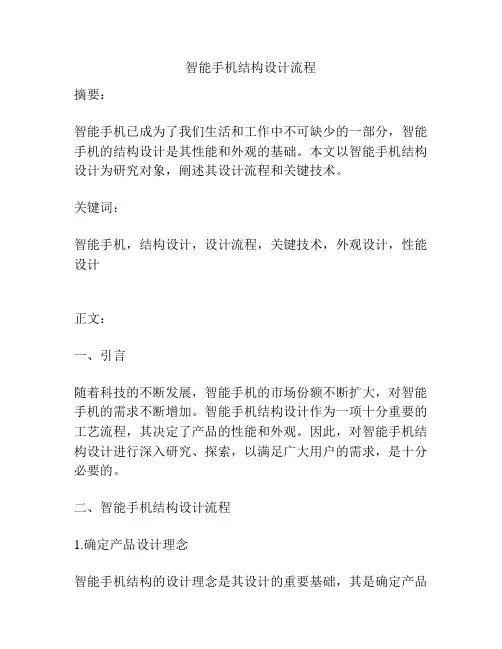

智能手机结构设计流程摘要：智能手机已成为了我们生活和工作中不可缺少的一部分，智能手机的结构设计是其性能和外观的基础。

本文以智能手机结构设计为研究对象，阐述其设计流程和关键技术。

关键词：智能手机，结构设计，设计流程，关键技术，外观设计，性能设计正文：一、引言随着科技的不断发展，智能手机的市场份额不断扩大，对智能手机的需求不断增加。

智能手机结构设计作为一项十分重要的工艺流程，其决定了产品的性能和外观。

因此，对智能手机结构设计进行深入研究、探索，以满足广大用户的需求，是十分必要的。

二、智能手机结构设计流程1.确定产品设计理念智能手机结构的设计理念是其设计的重要基础，其是确定产品的方向性、目标性、风格等。

智能手机结构的设计理念必须符合市场需求，同时还要兼顾产品的品牌形象和核心技术。

2.制定产品设计方案针对当前市场需要，制定出多种方案，在可行性、经济性、功能性等方面进行比较。

一般来说，制定的方案应当考虑到智能手机的整个生命周期。

而在方案诞生后，需进行专项设计方案的可行性研究，期间应考虑到生产工艺、产品质量和成本问题。

3.确定产品的造型设计智能手机的外观在用户使用体验方面起到极其关键的作用，因此需要进行各方面的设计和把控显而易见的颜色、尺寸、材质等均要斟酌。

外观设计必须充分考虑人体工程学，可搭载的电池电量，以及便于制造与组装的实质性成分，经过多次的确认以后，需要进行模型制作。

4.进行技术细节设计技术细节设计是智能手机结构设计的重要部分之一。

例如，安装电池、锁机、温控模块等各种技术细节都需要仔细考虑。

因此，在设计过程中，需仔细制定功能板块的布局，设定线路连接图，决策之后，需多次检查和优化。

5.进行性能测试和质量检验完成智能手机结构设计后，需要进行性能测试和质量检验。

性能测试和质量检验将价格和性能优化考虑在内，主要包括达到用户需求的性能，发挥产品的优势附加功能，以及在完美地设计体验方面的展现。

含客户期望的细节，以确定产品质量和稳定性，使智能手机顺利上市。
