一阶低通滤波器

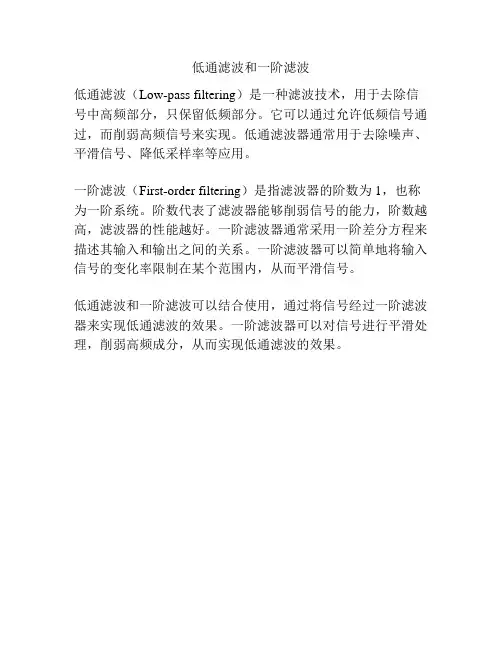

低通滤波和一阶滤波
低通滤波（Low-pass filtering）是一种滤波技术，用于去除信号中高频部分，只保留低频部分。

它可以通过允许低频信号通过，而削弱高频信号来实现。

低通滤波器通常用于去除噪声、平滑信号、降低采样率等应用。

一阶滤波（First-order filtering）是指滤波器的阶数为1，也称为一阶系统。

阶数代表了滤波器能够削弱信号的能力，阶数越高，滤波器的性能越好。

一阶滤波器通常采用一阶差分方程来描述其输入和输出之间的关系。

一阶滤波器可以简单地将输入信号的变化率限制在某个范围内，从而平滑信号。

低通滤波和一阶滤波可以结合使用，通过将信号经过一阶滤波器来实现低通滤波的效果。

一阶滤波器可以对信号进行平滑处理，削弱高频成分，从而实现低通滤波的效果。

一阶低通有源滤波电路的截止频率fh在电子电路中，滤波器是一种常用的电路元件，它能够通过选择性地传递或阻止特定频率范围内的信号。

而有源滤波电路则是一种利用有源元件（例如运放）来实现的滤波器，具有较好的增益和频率特性。

其中，一阶低通有源滤波电路的截止频率fh是一个重要的参数，它决定了电路对高频信号的抑制能力。

在本文中，我们将深入探讨一阶低通有源滤波电路的截止频率fh，并探讨其在电路设计和应用中的重要性。

1. 一阶低通有源滤波电路的原理和结构1.1 电压跟随器1.2 电容C和电阻R构成的RC低通滤波器在一阶低通有源滤波电路中，常见的电路结构包括由电压跟随器和电容C、电阻R构成的RC低通滤波器。

电压跟随器能够实现输入电压的跟随和转移，并提供给RC滤波器更好的输入阻抗，从而改善电路的性能。

而RC低通滤波器则通过电容和电阻的组合，实现对低频信号通路和高频信号阻断。

2. 一阶低通有源滤波电路的截止频率fh及其计算公式2.1 截止频率fh概念解释2.2 截止频率fh的计算公式在一阶低通有源滤波电路中，截止频率fh是一个十分重要的参数，它代表了电路对高频信号的抑制能力。

截止频率fh通常是通过电容C和电阻R的数值来计算的，具体公式为fh=1/2πRC。

通过这个公式，可以清晰地计算出截止频率fh与电容和电阻的关系，从而方便电路设计和性能调整。

3. 一阶低通有源滤波电路的应用和调试3.1 天然频率和调整方法3.2 应用案例分析在实际电路设计和应用中，一阶低通有源滤波电路具有广泛的应用场景。

而在调试过程中，需要特别关注电路的天然频率以及调整方法，以确保电路能够稳定地工作。

通过应用案例的分析，可以更好地理解一阶低通有源滤波电路在实际应用中的优劣势和调试技巧。

4. 结语在本文中，我们对一阶低通有源滤波电路的截止频率fh进行了深入的探讨，从其原理结构到计算公式和应用案例，全面展现了该参数在电路设计和应用中的重要性。

通过深入理解截止频率fh，我们可以更好地设计和调试有源滤波电路，提高电路的性能和稳定性。

一阶低通滤波c代码以下是一个简单的一阶低通滤波器的C代码实现。

一阶低通滤波器通常用于平滑数据，减少噪声。

它的工作原理是基于前一个输出样本和当前输入样本来计算新的输出样本。

请注意，以下代码假定你已经定义了一个合适的数据类型（如float），并且你的编译器支持基本的数学运算。

c#include <stdio.h>// 定义数据类型typedef float DataType;// 一阶低通滤波器结构体typedef struct {DataType alpha; // 滤波系数，取值范围0到1DataType prevOutput; // 上一次的输出值} FirstOrderLowPassFilter;// 初始化滤波器void initFilter(FirstOrderLowPassFilter *filter, DataType alpha) {filter->alpha = alpha;filter->prevOutput = 0.0;}// 应用滤波器DataType applyFilter(FirstOrderLowPassFilter *filter, DataType input) { DataType output = filter->alpha * input + (1.0 - filter->alpha) * filter->prevOutput;filter->prevOutput = output;return output;}int main() {FirstOrderLowPassFilter filter;DataType input, output;// 初始化滤波器，设置滤波系数为0.1initFilter(&filter, 0.1);// 假设我们有一个输入信号，这里用简单的for循环模拟for (int i = 0; i < 10; i++) {input = (i % 2 == 0) ? 10.0 : 0.0; // 模拟一个方波信号output = applyFilter(&filter, input);printf("Input: %f, Output: %f\n", input, output);}return 0;}以上代码首先定义了一个FirstOrderLowPassFilter结构体，它包含滤波系数alpha 和上一个输出值prevOutput。

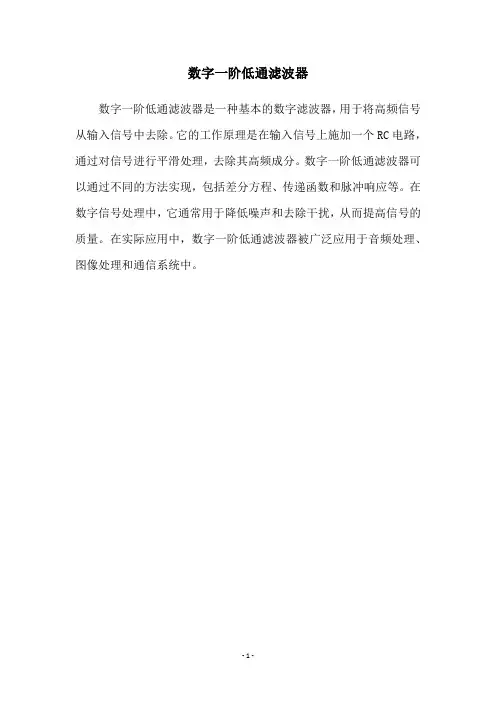

数字一阶低通滤波器
数字一阶低通滤波器是一种基本的数字滤波器，用于将高频信号从输入信号中去除。

它的工作原理是在输入信号上施加一个RC电路，通过对信号进行平滑处理，去除其高频成分。

数字一阶低通滤波器可以通过不同的方法实现，包括差分方程、传递函数和脉冲响应等。

在数字信号处理中，它通常用于降低噪声和去除干扰，从而提高信号的质量。

在实际应用中，数字一阶低通滤波器被广泛应用于音频处理、图像处理和通信系统中。

- 1 -。

rc一阶滤波一、一阶滤波的定义与作用在信号处理领域，一阶滤波器是一种基本的信号滤波方法。

它通过引入一个一阶系统，对输入信号进行处理，去除或衰减其中的高频噪声、干扰等不良信号成分，从而得到一个干净的信号。

一阶滤波器在各种工程领域有着广泛的应用，如通信、音频处理、图像处理等。

二、一阶滤波器的类型及原理1.低通滤波器：允许低频信号通过，对高频信号进行衰减。

常用于去除图像噪声、音频信号中的高频干扰等。

2.高通滤波器：允许高频信号通过，对低频信号进行衰减。

常用于增强图像边缘、音频信号中的高频成分等。

3.带通滤波器：允许一定频率范围内的信号通过，对频率过高或过低的信号进行衰减。

常用于筛选特定频率的信号，如语音信号处理。

4.带阻滤波器：在一定频率范围内阻止信号通过，对频率过高或过低的信号进行衰减。

常用于抑制杂音、背景噪声等。

三、一阶滤波器的应用场景1.通信领域：一阶滤波器可用于去除调制解调器、放大器等设备产生的噪声，提高信号质量。

2.音频处理：在音频信号处理中，一阶滤波器可以去除录音过程中的噪声、背景音等，提高音频质量。

3.图像处理：一阶滤波器可以用于去噪、锐化图像，提高图像质量。

4.生物医学领域：在心电信号、脑电信号等生物医学信号处理中，一阶滤波器可以去除信号中的噪声，提取有用的生理信号。

四、一阶滤波器的参数调整与优化1.截止频率：根据信号处理需求，合理设置截止频率，以达到所需的滤波效果。

2.通带波动与阻带衰减：通带波动越小，信号质量越好；阻带衰减越大，滤波效果越好。

3.阶跃响应：选择合适的阶跃响应，以满足不同应用场景的需求。

五、总结与展望一阶滤波器作为一种基本的信号处理方法，在各个领域具有广泛的应用。

随着信号处理技术的不断发展，一阶滤波器将不断优化和改进，以满足更为复杂的应用需求。

simulink一阶低通滤波器设计
在Simulink中设计一阶低通滤波器需要以下步骤：
1. 打开Simulink，在工具栏上选择“新建模型”或使用现有模型。

2. 在模型中添加输入信号源。

这可以是一个连续时间的信号源（如正弦波）或离散时间的信号源（如脉冲序列）。

3. 添加一个Transfer Fcn块到模型中。

Transfer Fcn块用于表示系统的传递函数，即滤波器的传输函数。

4. 双击Transfer Fcn块以打开参数设置对话框。

在这里，您可以设置低通滤波器的传递函数。

对于一阶低通滤波器，传递函数为1/(s+T)，其中s是复频率变量，T是滤波器的时间常数。

5. 连接输入信号源到Transfer Fcn块的输入端口，并将Transfer Fcn块的输出连接到模型中的输出端口。

6. 添加一个Scope块到模型中，用于显示滤波后的输出信号。

7. 运行模型，观察Scope块中的输出信号。

请注意，这只是一种基本的一阶低通滤波器设计方法。

根据您的具体需求，您可能需要进一步调整传递函数的参数或添加其他组件来实现所需的滤波效果。

1。

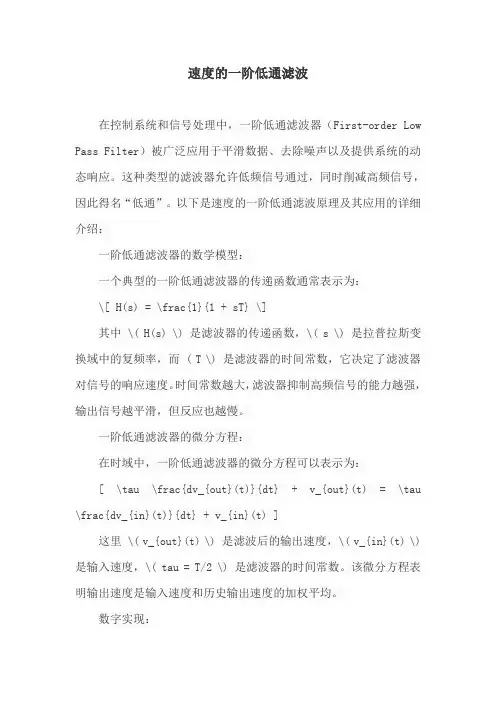

速度的一阶低通滤波在控制系统和信号处理中，一阶低通滤波器（First-order Low Pass Filter）被广泛应用于平滑数据、去除噪声以及提供系统的动态响应。

这种类型的滤波器允许低频信号通过，同时削减高频信号，因此得名“低通”。

以下是速度的一阶低通滤波原理及其应用的详细介绍：一阶低通滤波器的数学模型：一个典型的一阶低通滤波器的传递函数通常表示为：\[ H(s) = \frac{1}{1 + sT} \]其中 \( H(s) \) 是滤波器的传递函数，\( s \) 是拉普拉斯变换域中的复频率，而 ( T \) 是滤波器的时间常数，它决定了滤波器对信号的响应速度。

时间常数越大，滤波器抑制高频信号的能力越强，输出信号越平滑，但反应也越慢。

一阶低通滤波器的微分方程：在时域中，一阶低通滤波器的微分方程可以表示为：[ \tau \frac{dv_{out}(t)}{dt} + v_{out}(t) = \tau \frac{dv_{in}(t)}{dt} + v_{in}(t) ]这里 \( v_{out}(t) \) 是滤波后的输出速度，\( v_{in}(t) \) 是输入速度，\( tau = T/2 \) 是滤波器的时间常数。

该微分方程表明输出速度是输入速度和历史输出速度的加权平均。

数字实现：在实际应用中，尤其是在数字系统中，我们通常使用离散时间滤波器来模拟连续时间的滤波行为。

一阶低通滤波器的数字实现可以通过以下差分方程表达：\[ y[n] = \alpha x[n] + (1 - alpha) y[n-1] \]其中 \( y[n] \) 是第 \( n \) 个采样时刻的滤波后输出，( x[n] \) 是第 \( n \) 个采样时刻的输入速度，( \alpha \) 是滤波系数，与时间常数 ( T \) 有关，定义为 \( \alpha = \frac{T}{T + \Delta t} \)，\( \Delta t \) 是采样间隔。

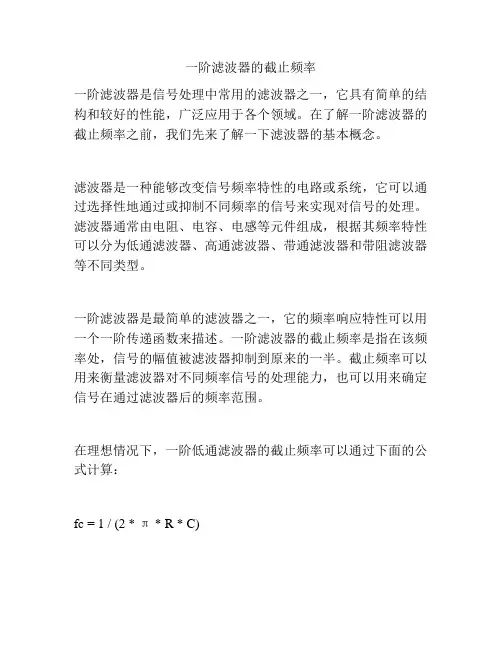

一阶滤波器的截止频率一阶滤波器是信号处理中常用的滤波器之一，它具有简单的结构和较好的性能，广泛应用于各个领域。

在了解一阶滤波器的截止频率之前，我们先来了解一下滤波器的基本概念。

滤波器是一种能够改变信号频率特性的电路或系统，它可以通过选择性地通过或抑制不同频率的信号来实现对信号的处理。

滤波器通常由电阻、电容、电感等元件组成，根据其频率特性可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。

一阶滤波器是最简单的滤波器之一，它的频率响应特性可以用一个一阶传递函数来描述。

一阶滤波器的截止频率是指在该频率处，信号的幅值被滤波器抑制到原来的一半。

截止频率可以用来衡量滤波器对不同频率信号的处理能力，也可以用来确定信号在通过滤波器后的频率范围。

在理想情况下，一阶低通滤波器的截止频率可以通过下面的公式计算：fc = 1 / (2 * π * R * C)其中，fc为截止频率，R为电阻值，C为电容值。

从公式可以看出，截止频率与电阻和电容的乘积成反比，即电阻越大或电容越小，截止频率越低；电阻越小或电容越大，截止频率越高。

需要注意的是，上述公式只适用于理想情况下的一阶滤波器。

在实际应用中，由于元件参数的误差、元件间的耦合等因素的影响，实际的一阶滤波器可能存在一定的偏差。

因此，在设计和使用一阶滤波器时，需要根据具体的要求和实际情况进行调整和优化。

除了低通滤波器，一阶滤波器还可以实现高通、带通和带阻等不同类型的滤波功能。

对于高通滤波器，其截止频率是指信号幅值被抑制到原来的一半的频率；对于带通滤波器，其截止频率是指信号幅值被抑制到原来的一半的两个频率之间的范围；对于带阻滤波器，其截止频率是指信号幅值被抑制到原来的一半的两个频率之外的范围。

总结起来，一阶滤波器的截止频率是指信号幅值被滤波器抑制到原来的一半的频率。

截止频率可以通过选择合适的电阻和电容值来调节，以满足不同应用场景对信号处理能力和频率范围的需求。

在实际应用中，需要根据具体要求进行设计和优化，以达到最佳的滤波效果。

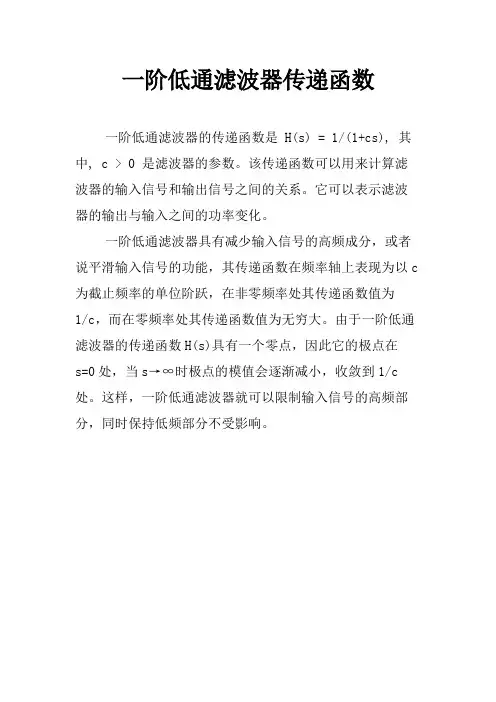

一阶低通滤波器传递函数
一阶低通滤波器的传递函数是 H(s) = 1/(1+cs), 其中, c > 0 是滤波器的参数。

该传递函数可以用来计算滤波器的输入信号和输出信号之间的关系。

它可以表示滤波器的输出与输入之间的功率变化。

一阶低通滤波器具有减少输入信号的高频成分，或者说平滑输入信号的功能，其传递函数在频率轴上表现为以c 为截止频率的单位阶跃，在非零频率处其传递函数值为
1/c，而在零频率处其传递函数值为无穷大。

由于一阶低通滤波器的传递函数H(s)具有一个零点，因此它的极点在
s=0处，当s→∞时极点的模值会逐渐减小，收敛到1/c 处。

这样，一阶低通滤波器就可以限制输入信号的高频部分，同时保持低频部分不受影响。

matlab的一阶低通滤波Matlab是一种功能强大的数值计算和编程软件，它在各个领域都有广泛的应用。

在信号处理中，低通滤波是一项常见的任务，可以用于去除高频噪声或者平滑信号。

本文将介绍如何使用Matlab实现一阶低通滤波，并逐步解释其原理和步骤。

一阶低通滤波器是一种常见的滤波器类型，用于衰减高频部分而保留低频部分。

它的频率响应具有一阶衰减特性，在临界频率上开始工作。

在Matlab中，可以使用数字滤波器函数designfilt()来设计一阶低通滤波器。

步骤一：确定滤波器的设计要求在设计滤波器之前，我们需要明确滤波器的设计要求。

包括滤波器类型、采样频率、截止频率等参数。

以中括号内的内容为例，我们假设要设计一个采样频率为Fs的一阶低通滤波器，截止频率为Fc。

这些参数将在后续的代码实现中使用。

步骤二：设计滤波器使用designfilt()函数可以方便地设计滤波器。

在设计一阶低通滤波器时，可以指定'butter'滤波器类型，并提供截止频率Fc和采样频率Fs。

代码如下所示：matlabfilterSpecs = fdesign.lowpass('N,Fc', 1, Fc, Fs);filter = design(filterSpecs, 'butter');这段代码将构造一个低通滤波器的设计规范，并使用'butter'滤波器类型进行设计。

其中'N,Fc'是设计规范的参数，1表示一阶滤波器，Fc为截止频率，Fs为采样频率。

最后，使用design()函数返回滤波器对象。

步骤三：滤波器的应用设计好滤波器后，我们可以通过应用滤波器对象来滤除信号中的高频噪声。

假设我们有一个信号向量x，需要对其进行滤波处理。

代码如下所示：matlabfilteredSignal = filter.filter(x);这段代码使用filter对象的filter()函数将信号向量x进行滤波处理，并将结果存储在filteredSignal中。
