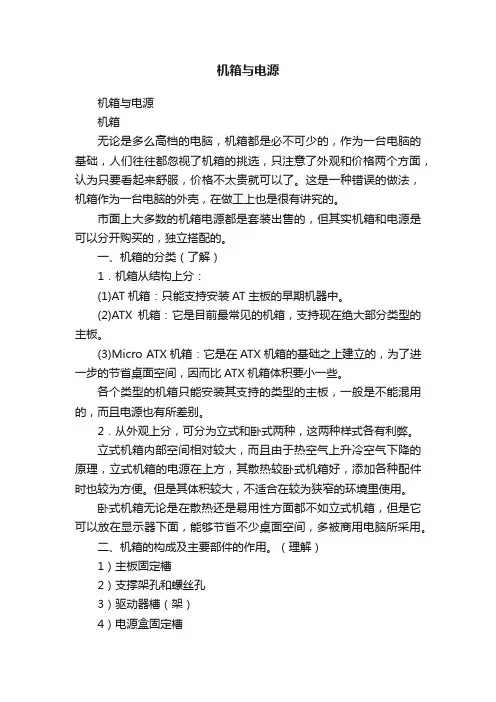

机箱和电源的基础知识

机箱与电源机箱与电源机箱无论是多么高档的电脑，机箱都是必不可少的，作为一台电脑的基础，人们往往都忽视了机箱的挑选，只注意了外观和价格两个方面，认为只要看起来舒服，价格不太贵就可以了。

这是一种错误的做法，机箱作为一台电脑的外壳，在做工上也是很有讲究的。

市面上大多数的机箱电源都是套装出售的，但其实机箱和电源是可以分开购买的，独立搭配的。

一、机箱的分类（了解）1．机箱从结构上分：(1)AT机箱：只能支持安装AT主板的早期机器中。

(2)ATX机箱：它是目前最常见的机箱，支持现在绝大部分类型的主板。

(3)Micro ATX机箱：它是在ATX机箱的基础之上建立的，为了进一步的节省桌面空间，因而比ATX机箱体积要小一些。

各个类型的机箱只能安装其支持的类型的主板，一般是不能混用的，而且电源也有所差别。

2．从外观上分，可分为立式和卧式两种，这两种样式各有利弊。

立式机箱内部空间相对较大，而且由于热空气上升冷空气下降的原理，立式机箱的电源在上方，其散热较卧式机箱好，添加各种配件时也较为方便。

但是其体积较大，不适合在较为狭窄的环境里使用。

卧式机箱无论是在散热还是易用性方面都不如立式机箱，但是它可以放在显示器下面，能够节省不少桌面空间，多被商用电脑所采用。

二、机箱的构成及主要部件的作用。

（理解）1）主板固定槽2）支撑架孔和螺丝孔3）驱动器槽（架）4）电源盒固定槽5）板卡固定槽6）键盘孔7）驱动器挡板8）控制面板9）控制面板接线及插脚10）电源开关及开关孔11）喇叭12）前面板三、机箱的选购（理解）应该从以下几个方面着手：1．外观机箱是我们每次使用电脑时都会看到的，所以机箱是否赏心悦目非常重要，不要管别人怎么看，因为机器是自己用的，所以自己的意见最重要。

2．质量以及工艺具有良好硬度，能承受一定的负荷而不变形，否则在运输和使用过程中容易变形，造成主板和插件之间的接触不良。

首先掂掂重量，虽然这个方法并不科学，但是在实践中还是蛮管用的。

机箱电源的基本知识科普机箱和电源机箱机箱是计算机必不可少的设备，常见的机箱种类有AT、Baby-AT、AT__、Micro AT__、LP__、NL__、Fle__AT__、EAT__、WAT__以及BT__等。

其中，AT和Baby-AT是多年前的老机箱结构，现在已经被淘汰;LP__、NL__、Fle__AT__则是AT__的变种，多见于国外的品牌机，国内尚不多见;EAT__和WAT__则多用于服务器/工作站机箱;AT__则是目前市场上最常见的机箱结构，扩展插槽和驱动器仓位较多，扩展槽数可多达7个，而3.5英寸和5.25英寸驱动器仓位也分别达到3个或更多;MicroAT__又称MiniAT__，是AT__结构的简化版，就是常说的“迷你机箱”，扩展插槽和驱动器仓位较少，扩展槽数通常为4个或更少，3.5英寸和5.25英寸驱动器仓位也分别只有2个或更少，多用于品牌机;BT__则是下一代的机箱结构。

常见的AT__结构的机箱的内部构造如图1-45所示。

AT__机箱主要包括： l 5.25英寸固定架，可以安装光驱和5寸硬盘;l 3.5英寸固定架，用于安装软驱和3寸硬盘;l 电源固定架，用于固定电源;l 底板，用于固定主板的铁板;l 底板上的铜柱用于固定主板，机箱在出厂时已经将铜柱安装好;l 槽口用于固定板卡、打印口和鼠标口;l 在机箱下面一般还有4个脚垫。

机箱和电源电源电源是整个计算机系统的动力站。

计算机内部各元器件所需的电源电压有±3V、±5V、±12V等，一般市电电压为220V交流且不稳定，计算机电源的作用主要是将220V交流电转换为主机内部所需的多种稳压直流电源。

从规格上主要可以划分为AT、AT__和MicroAT__ 3种类型。

(1)AT电源AT电源的功率一般在150~250W之间，由4路输出(±5V，±12v)，另外向主板提供一个PG(接地)信号。

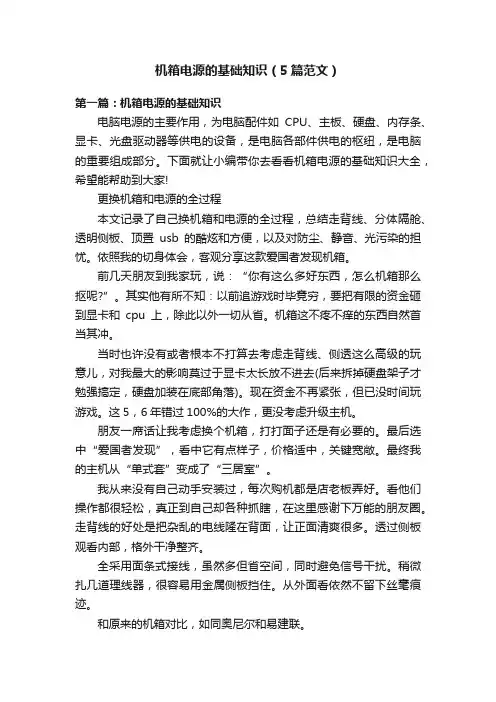

机箱电源的基础知识（5篇范文）第一篇：机箱电源的基础知识电脑电源的主要作用，为电脑配件如CPU、主板、硬盘、内存条、显卡、光盘驱动器等供电的设备，是电脑各部件供电的枢纽，是电脑的重要组成部分。

下面就让小编带你去看看机箱电源的基础知识大全，希望能帮助到大家!更换机箱和电源的全过程本文记录了自己换机箱和电源的全过程，总结走背线、分体隔舱、透明侧板、顶置usb的酷炫和方便，以及对防尘、静音、光污染的担忧。

依照我的切身体会，客观分享这款爱国者发现机箱。

前几天朋友到我家玩，说：“你有这么多好东西，怎么机箱那么抠呢?”。

其实他有所不知：以前追游戏时毕竟穷，要把有限的资金砸到显卡和cpu上，除此以外一切从省。

机箱这不疼不痒的东西自然首当其冲。

当时也许没有或者根本不打算去考虑走背线、侧透这么高级的玩意儿，对我最大的影响莫过于显卡太长放不进去(后来拆掉硬盘架子才勉强搞定，硬盘加装在底部角落)。

现在资金不再紧张，但已没时间玩游戏。

这5，6年错过100%的大作，更没考虑升级主机。

朋友一席话让我考虑换个机箱，打打面子还是有必要的。

最后选中“爱国者发现”，看中它有点样子，价格适中，关键宽敞。

最终我的主机从“单式套”变成了“三居室”。

我从来没有自己动手安装过，每次购机都是店老板弄好。

看他们操作都很轻松，真正到自己却各种抓瞎，在这里感谢下万能的朋友圈。

走背线的好处是把杂乱的电线隆在背面，让正面清爽很多。

透过侧板观看内部，格外干净整齐。

全采用面条式接线，虽然多但省空间，同时避免信号干扰。

稍微扎几道理线器，很容易用金属侧板挡住。

从外面看依然不留下丝毫痕迹。

和原来的机箱对比，如同奥尼尔和易建联。

左左右右换箱前内部杂乱的线路。

换箱后几乎看不到线路。

顶置4个USB(2个3.0，2个2.0)，1个TF读卡槽，1个SD读卡槽，音频孔，麦克孔，启动键，重启键，2个风扇调速器。

按它们非常顺手。

体型庞大，板材厚实，边角的条形文理透露出不凡霸气。

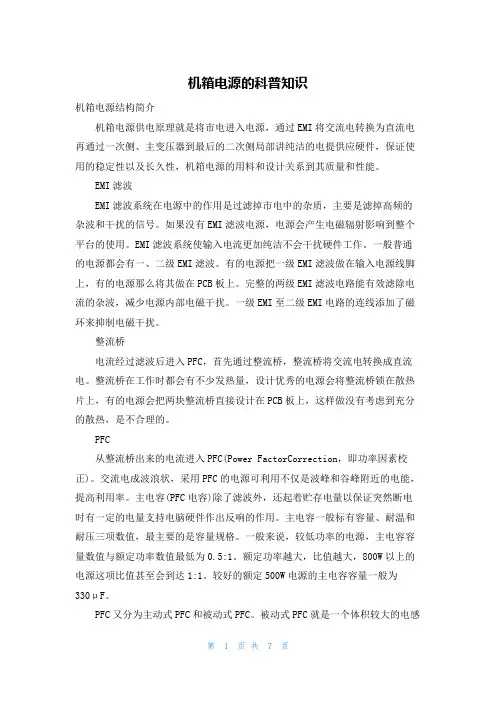

机箱电源的科普知识机箱电源结构简介机箱电源供电原理就是将市电进入电源，通过EMI将交流电转换为直流电再通过一次侧、主变压器到最后的二次侧局部讲纯洁的电提供应硬件，保证使用的稳定性以及长久性，机箱电源的用料和设计关系到其质量和性能。

EMI滤波EMI滤波系统在电源中的作用是过滤掉市电中的杂质，主要是滤掉高频的杂波和干扰的信号。

如果没有EMI滤波电源，电源会产生电磁辐射影响到整个平台的使用。

EMI滤波系统使输入电流更加纯洁不会干扰硬件工作。

一般普通的电源都会有一、二级EMI滤波。

有的电源把一级EMI滤波做在输入电源线脚上，有的电源那么将其做在PCB板上。

完整的两级EMI滤波电路能有效滤除电流的杂波，减少电源内部电磁干扰。

一级EMI至二级EMI电路的连线添加了磁环来抑制电磁干扰。

整流桥电流经过滤波后进入PFC，首先通过整流桥，整流桥将交流电转换成直流电。

整流桥在工作时都会有不少发热量，设计优秀的电源会将整流桥锁在散热片上，有的电源会把两块整流桥直接设计在PCB板上，这样做没有考虑到充分的散热，是不合理的。

PFC从整流桥出来的电流进入PFC(Power FactorCorrection，即功率因素校正)。

交流电成波浪状，采用PFC的电源可利用不仅是波峰和谷峰附近的电能，提高利用率。

主电容(PFC电容)除了滤波外，还起着贮存电量以保证突然断电时有一定的电量支持电脑硬件作出反响的作用。

主电容一般标有容量、耐温和耐压三项数值，最主要的是容量规格。

一般来说，较低功率的电源，主电容容量数值与额定功率数值最低为0.5:1。

额定功率越大，比值越大，800W以上的电源这项比值甚至会到达1:1。

较好的额定500W电源的主电容容量一般为330μF。

PFC又分为主动式PFC和被动式PFC。

被动式PFC就是一个体积较大的电感线圈，它的功率校正因素最高也只能去到0.8，而且输入电压范围不能太宽。

不过这种结构胜在本钱低，一般低端电源都采用被动式PFC。

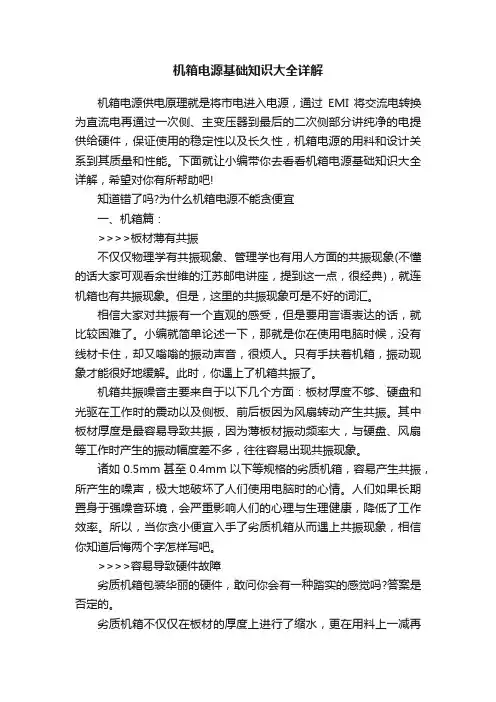

机箱电源基础知识大全详解机箱电源供电原理就是将市电进入电源，通过EMI将交流电转换为直流电再通过一次侧、主变压器到最后的二次侧部分讲纯净的电提供给硬件，保证使用的稳定性以及长久性，机箱电源的用料和设计关系到其质量和性能。

下面就让小编带你去看看机箱电源基础知识大全详解，希望对你有所帮助吧!知道错了吗?为什么机箱电源不能贪便宜一、机箱篇：>>>>板材薄有共振不仅仅物理学有共振现象、管理学也有用人方面的共振现象(不懂的话大家可观看余世维的江苏邮电讲座，提到这一点，很经典)，就连机箱也有共振现象。

但是，这里的共振现象可是不好的词汇。

相信大家对共振有一个直观的感受，但是要用言语表达的话，就比较困难了。

小编就简单论述一下，那就是你在使用电脑时候，没有线材卡住，却又嗡嗡的振动声音，很烦人。

只有手扶着机箱，振动现象才能很好地缓解。

此时，你遇上了机箱共振了。

机箱共振噪音主要来自于以下几个方面：板材厚度不够、硬盘和光驱在工作时的震动以及侧板、前后板因为风扇转动产生共振。

其中板材厚度是最容易导致共振，因为薄板材振动频率大，与硬盘、风扇等工作时产生的振动幅度差不多，往往容易出现共振现象。

诸如0.5mm甚至0.4mm以下等规格的劣质机箱，容易产生共振，所产生的噪声，极大地破坏了人们使用电脑时的心情。

人们如果长期置身于强噪音环境，会严重影响人们的心理与生理健康，降低了工作效率。

所以，当你贪小便宜入手了劣质机箱从而遇上共振现象，相信你知道后悔两个字怎样写吧。

>>>>容易导致硬件故障劣质机箱包装华丽的硬件，敢问你会有一种踏实的感觉吗?答案是否定的。

劣质机箱不仅仅在板材的厚度上进行了缩水，更在用料上一减再减。

更加可恨的是，这类劣质机箱往往用“钢琴烤漆”、焊死等工艺来完美诠释金玉其外败絮其中。

我们知道，机箱的一个重要功能就是支撑。

现在的主板、显卡做得越来越华丽。

厚重的份量装在薄如纸片的机箱中，你会觉得放心吗?简单一个例子，一张高端显卡，没有PCB保护装置，装在劣质机箱的PCI-E位置中。

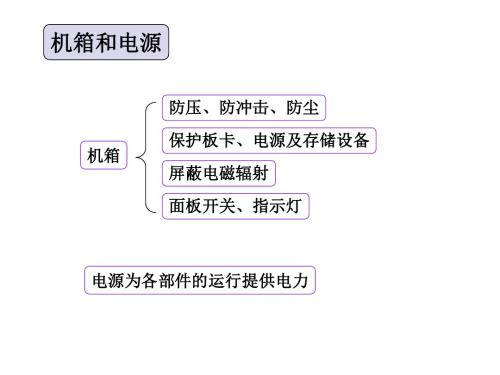

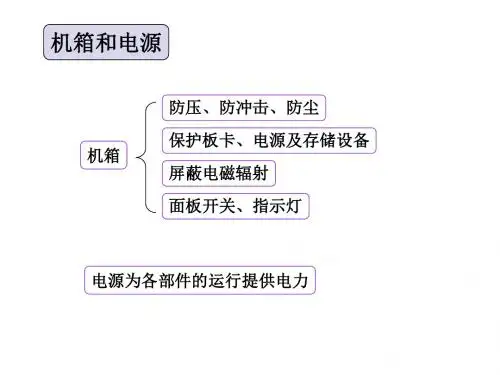

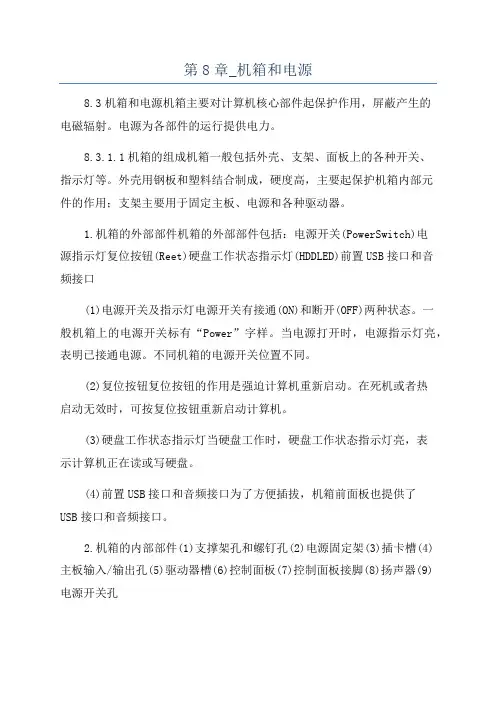

第8章_机箱和电源8.3机箱和电源机箱主要对计算机核心部件起保护作用，屏蔽产生的电磁辐射。

电源为各部件的运行提供电力。

8.3.1.1机箱的组成机箱一般包括外壳、支架、面板上的各种开关、指示灯等。

外壳用钢板和塑料结合制成，硬度高，主要起保护机箱内部元件的作用；支架主要用于固定主板、电源和各种驱动器。

1.机箱的外部部件机箱的外部部件包括：电源开关(PowerSwitch)电源指示灯复位按钮(Reet)硬盘工作状态指示灯(HDDLED)前置USB接口和音频接口(1)电源开关及指示灯电源开关有接通(ON)和断开(OFF)两种状态。

一般机箱上的电源开关标有“Power”字样。

当电源打开时，电源指示灯亮，表明已接通电源。

不同机箱的电源开关位置不同。

(2)复位按钮复位按钮的作用是强迫计算机重新启动。

在死机或者热启动无效时，可按复位按钮重新启动计算机。

(3)硬盘工作状态指示灯当硬盘工作时，硬盘工作状态指示灯亮，表示计算机正在读或写硬盘。

(4)前置USB接口和音频接口为了方便插拔，机箱前面板也提供了USB接口和音频接口。

2.机箱的内部部件(1)支撑架孔和螺钉孔(2)电源固定架(3)插卡槽(4)主板输入/输出孔(5)驱动器槽(6)控制面板(7)控制面板接脚(8)扬声器(9)电源开关孔(1)支撑架孔和螺钉孔用来安装支撑架和主板固定螺钉。

要把主板固定在机箱内，需要一些支撑架和螺钉。

支撑架用来把主板支撑起来，使主板不与机箱底部接触，避免短路。

螺钉用来把主板固定在机箱上。

(2)电源固定架用来安装电源。

机箱一般都带有电源，不用另外购买。

(3)插卡槽用来固定各种插卡。

计算机的各种插卡，可以用螺钉固定在插卡槽上。

如果插卡有接口露在外面，与计算机的其它设备连接，需要将机箱上的槽口挡板卸下来。

(4)主板输入/输出孔对于AT某机箱，有一个长方形孔，随机箱配有多块适合不同主板的挡板。

(5)驱动器槽用来安装软驱、硬盘和光驱等。

要将软驱、硬盘和光驱等固定在驱动器槽内，还需要一些角架。

机箱和电源的基础知识1.简述计算机机箱的分类。

机箱依据不一样的分种类规范有不一样的分类，首要依据机箱的外形能够把机箱分为卧式和立式两种。

按照机箱的尺度又能够分为超薄、半高、3/4高、全高级4种类型。

按照机箱布局能够分为AT、ATX、Micro ATX、NLX、Flex-ATX。

其间比拟遍及的是AT、ATX、Micro ATX 三种。

2.简述计算机电源的分类。

计算机电源首要包含AT电源和ATX电源。

AT电源功率通常为150W～220W，共有四路输出（土5V、土12V），另向主板供给一个P.G.信号。

输出线为两个六芯插座和几个四芯插头，两个六芯插座给主板供电。

AT电源选用堵截沟通电网的办法关机。

在ATX电源未呈现之前，从286到586计算机都选用AT电源。

ATX电源和AT电源比拟，其外形尺度没有改变，首要增加了+3.3V和+5V 两路辅佐输出和一个开机电平信号，输出线改用一个20芯线给主板供电。

ATX电源首要有两个版别，一种是ATX1.01版，另一种是ATX2.01版。

其间最重要的差异是，关机时ATX电源本身并没有完全断电，而是保持了一个比拟弱小的电流。

一起它使用这一电流增加了一个电源办理功用。

3.简述计算机电源关联的首要功能指标，并扼要阐明每项指标的意义。

（1）输出电压的稳定性，电压太低计算机无法作业，电压太高会烧坏机子。

（2）输出电压的纹波，电源输出得抱负状况是洁净的直流电，沟通成分越小越好，纹波大会对芯片形成不良影响。

（3）Power Good信号，Power Good信号简称P.G.或P.OK信号。

P.G.信号非常重要，即便电源的各路直流输出都正常，若是没有P.G.信号，最新电影主板仍是无法作业。

（4）电源的功率，电源的功率不是越大越好，关键在于电源全体功能和质量，关于普通用户，300W的电源则能够满足要求。

此外点源的输入电源相数、额外输入电压，电压的改变规模、频率、输入电流等。

输入电源的额外电压因各国或区域不一样而异，我国为220V。

电脑机箱电源基础实用知识机箱电源供电原理就是将市电进入电源，通过EMI将交流电转换为直流电再通过一次侧、主变压器到最后的二次侧部分讲纯净的电提供给硬件，保证使用的稳定性以及长久性，机箱电源的用料和设计关系到其质量和性能。

下面就让小编带你去看看电脑机箱电源基础实用知识，希望能帮助到大家!吃鸡主机电源如何选更靠谱1、游戏电影如何选?除了性能之外，游戏玩家非常关注的一点就是整机的稳定性了，如果关注高端玩家的配置单，我们会发现，不仅CPU和显卡占据了一大部分预算，老鸟的电源选择也是有讲究的，有的电源甚至超过了800元。

游戏主机的电源很重要很多萌新会觉得，电源的外观都差不多，相同功率的电源提供的电力支持也一样，为什么要买贵的电源呢?游戏主机的电源很重要也有的游戏玩家也会纠结，有人说1元每瓦的电源才稳定，但是这样预算会太多了，玩游戏能选择便宜一些的产品吗?那么我们就为大家讲一下，游戏主机的电源应该如何选。

2额定功率别缩水其实玩家选电源，首先要考虑的就是额定功率。

我们之所以强调“额定功率”而不是单纯说“功率”，就是因为这里有文章。

参数铭牌上的额定功率才靠谱我们选择电源的功率是以CPU和显卡的TDP为主，再加上约60W的余量即可作为12V输出功率的最大值，如果电源的+12V输出分为多路，那么CPU和显卡的功耗就不能大于单路12V输出的功耗。

总功率则需要在CPU和显卡的基础上加上120W的其他硬件和余量，来保证长时间使用的稳定性。

500W的电源是游戏玩家最爱对于多数游戏玩家来说，CPU的TDP在95W左右，而显卡则以200W居多，加上余量的功率约为420W，考虑到游戏玩家使用的风扇和硬盘会更多一些，所以玩家使用450W-500W的电源居多。

航嘉WD500K的额定功率为500W，可以满足主流游戏玩家的供电需求。

单路12V输出达到了40A即480W，可以为主流硬件提供充足的供电支持。

3背线表现要选好额定功率没有问题，就要考虑兼容性了。

电脑机箱电源基础知识虽然经过近年来媒体的不断宣传，大家普遍对机箱电源的重要性有了一个较深刻的印象，不过仍然有相当一部分人对机箱电源比较陌生，它们虽然清楚购买一款优质机箱电源的重要性，但由于缺乏相关的知识，很容易被一些不法的商家欺骗而选择劣质的产品。

下面就让小编带你去看看电脑机箱电源基础知识，希望能帮助到大家!关于机箱电源的3个误区，哪点你曾深信不疑?误区一：只看额定功率以前，我们谆谆教导，电源不要只看厂商给出的功率，要找出实际的额定功率。

因为以前的JS往往在最大功率以及额定功率做文章，往往将最大功率标在明显的位置来误导消费者。

如今，厂商早已学乖，将额定功率标到显眼位置。

这是否意味着，消费者看电源的功率变得轻松愉快了吗?小编看，未必!以前我们只看额定功率就够了，但现在，还不够时代在发展，我们电脑的功耗大户也从以CPU为主转变成显卡为主、CPU为次。

由于AT__电源设计模范的关系，+12V是目前电源系统中最重要的供电输出电压。

CPU、显卡的供电来源就是来自+12V路。

所以，有时候看+12V路的输出功率比看额定功率更加重要，这决定了你电源的稳定性。

+12V输出功率以及+12V输出功率占比也是关键，不少厂商重视这一点一般来说，一款电源的+12V输出能力如何，大概就能判断到整个电源负载能力的强弱，换句话说就是一款电源的好坏取决于+12V功率的占比，+12V输出功率占比越大，则电源就优质，一般来说要有80%以上。

大家可牢记这一点。

误区二：额定功率越高越费电很多朋友都会觉得，我家电脑最大功率顶多就200、300W左右，买一个500W的电源简直就是暴殄天物还不止，高额定功率还耗电。

事实是否这样呢?2000W额定功率电源实际上这种额定功率越高越费电犯了先入为主的错误。

PC的耗电完全以硬件工作状态所需的耗电量来决定的，PC电源仅仅是一个“能量池”，瓦数越大能负载的电量就越多而已。

其实，看耗不耗电，影响因素是很复杂的，而其中最主要的就是电源转换效率，所以我们为何那么重视80 Plus认证的原因。

说说电脑机箱电源-电脑资料机箱和电源分别是电脑主机的外衣和动力源泉，以前在电脑DIY 配置中往往被忽略，似乎只是品牌机才需要考虑的问题，但随着DIYer 水平的提高和电脑组件耗电及发热量的剧增，大家也渐渐开始注重电源和机箱的问题，。

其实机箱电源虽小但其中学问却不少。

机箱被称电脑的外衣，除了外观的花哨外更注重的应该是机箱的结构和品质。

优质的机箱常采用具有一定厚度的SECC冷镀锌钢板制成，面板采用ABS或HIPS工程塑料压制而成。

电源采用开关电源，较传统线性电源具有体积小效率高的特点。

机箱电源结构与主板密不可分，主板是机箱中最大的房客之一，它的构造直接影响到机箱的结构，往往主板的制造与机箱电源具有统一的结构规范约束。

从外观上看AT机箱与ATX机箱最大的区别在于机箱背面接口的布局，由于ATX结构的主板规范是将所有的I/O端口直接焊接在主板上，位置相对固定，而AT结构的主板大多只在主板上提供端口的引出插针，通过界面卡或挡板引出，所以ATX主板绝对不可能装在常规AT 机箱里，但AT主板可以轻易在ATX的机箱里安家（但必须提供ATX 电源接口才能工作）。

在早期的ATX规范尚不够统一，所以有些ATX机箱提供了两种布局的I/O背板以适应不同的ATX主板。

电源部分同样也有AT和ATX 结构之分，他们间有本质的差别。

第一是电源提供的主板电源线，AT结构的6芯P8和P9分离式电源插头在ATX结构中被一个20芯的双列插头所代替，并带有反插保护，可以有效的防止错插或误插电源接线对主板带来毁灭性的打击；第二，ATX电源输出电压组在AT电源的正负12V和5V外还提供了一路+3.3V电压输出，直接为部分3.3V的设备供电；第三，ATX电源对整体电源控制较AT电源也不同，在AT电源中少不了电源开关的黑粗线，直接物理控制电源交流电的通断，而在ATX电源中却去除了这组线，机箱面板上的电源开关直接到主板的PowerSwitch引出针上，这样一来粗看是电源开关的优先级降低了，但正是通过此项电源设计改革实现了电脑的软关机。
