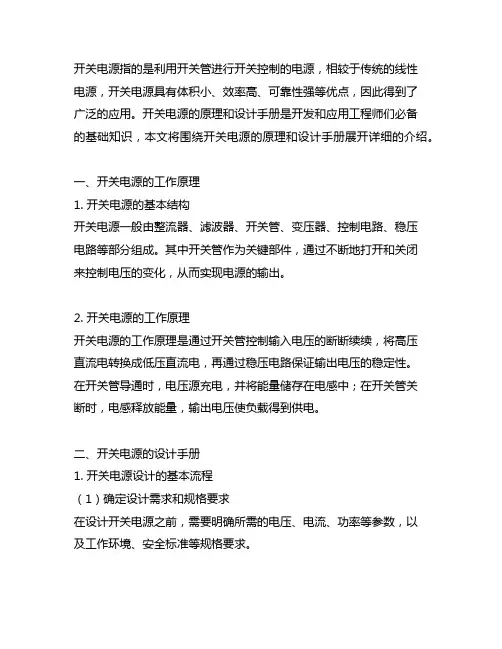

开关电源指的是利用开关管进行开关控制的电源，相较于传统的线性电源，开关电源具有体积小、效率高、可靠性强等优点，因此得到了广泛的应用。

开关电源的原理和设计手册是开发和应用工程师们必备的基础知识，本文将围绕开关电源的原理和设计手册展开详细的介绍。

一、开关电源的工作原理1. 开关电源的基本结构开关电源一般由整流器、滤波器、开关管、变压器、控制电路、稳压电路等部分组成。

其中开关管作为关键部件，通过不断地打开和关闭来控制电压的变化，从而实现电源的输出。

2. 开关电源的工作原理开关电源的工作原理是通过开关管控制输入电压的断断续续，将高压直流电转换成低压直流电，再通过稳压电路保证输出电压的稳定性。

在开关管导通时，电压源充电，并将能量储存在电感中；在开关管关断时，电感释放能量，输出电压使负载得到供电。

二、开关电源的设计手册1. 开关电源设计的基本流程（1）确定设计需求和规格要求在设计开关电源之前，需要明确所需的电压、电流、功率等参数，以及工作环境、安全标准等规格要求。

（2）选择合适的开关元件和辅助元件根据设计需求，选择合适的开关管、变压器、电感、电容等元件，保证电源的性能和可靠性。

（3）设计控制电路和稳压电路通过合理的控制电路和稳压电路设计，实现对输入电压的精确控制和输出电压的稳定性。

（4）进行系统仿真和调试利用仿真软件对设计的开关电源进行系统仿真，验证电源的性能和稳定性，并在实际电路中进行调试和优化。

2. 开关电源的设计要点（1）电源的高效率高效率是开关电源设计的重要目标，可通过合理选择元件和优化电路结构来提高电源的效率。

（2）电源的稳定性稳定的输出电压是电源设计的关键，需要通过稳压电路和反馈控制来保证电源输出的稳定性。

（3）电源的过流、过压、过温保护为了保护电源和负载安全，需要在设计中考虑过流、过压、过温保护功能，避免出现意外故障和损坏。

（4）电源的EMI设计开关电源在工作时会产生电磁干扰，需要在设计中考虑电源的EMI设计，减小对周围电路的干扰。

TI开关电源基础知识目录1. 内容概览 (3)1.1 电源的重要性 (4)1.2 开关电源的概述 (5)2. 开关电源的工作原理 (6)2.1 开关型转换器的基本结构 (7)2.2 电流连续和电压连续型转换器 (8)2.3 开关频率的选择 (10)3. 开关电源的类型 (11)3.1 反激式转换器 (12)3.2 正激式转换器 (14)3.3 桥式转换器 (14)3.4 半桥转换器 (16)3.5 推挽转换器 (17)4. 开关电源的设计流程 (18)4.1 系统级设计 (19)4.2 输入和输出电压的选择 (20)4.3 开关频率和占空比的确定 (21)4.4 主开关和滤波器的选择 (22)5. 关键组件和工作原理 (24)5.1 主开关 (26)5.2 次级侧整流二极管 (27)5.3 输入和输出滤波电感 (28)5.4 输出滤波电容器 (29)5.5 反馈网络 (31)6. 设计举例与案例分析 (31)6.1 反激式转换器设计实例 (33)6.2 正激式转换器设计实例 (34)6.3 桥式转换器设计实例 (35)6.4 半桥转换器设计实例 (37)6.5 推挽转换器设计实例 (39)7. 电源效率与负载调整率 (40)7.1 效率计算 (42)7.2 负载调整率 (43)8. 开关电源的设计注意事项 (43)8.1 EMI抑制措施 (45)8.2 热管理 (46)8.3 电磁兼容性与安全 (47)8.4 封装与稳定 (49)9. 现代开关电源技术 (50)9.1 软开关技术 (52)9.2 多相电源 (53)9.3 高频转换器技术 (54)9.4 变频技术 (55)9.5 数字控制技术 (56)10. 测试与调试 (58)10.1 工作频率和占空比的测试 (59)10.2 输出电压和波形的测试 (60)10.3 效率和负载调整率的测试 (61)10.4 EMI和噪声测试 (63)11. 结论与展望 (64)11.1 开关电源的发展趋势 (65)11.2 未来研究方向 (66)1. 内容概览开关电源作为现代电子设备中不可或缺的组成部分，以其高效、节能、小巧等特点赢得了广泛的应用。

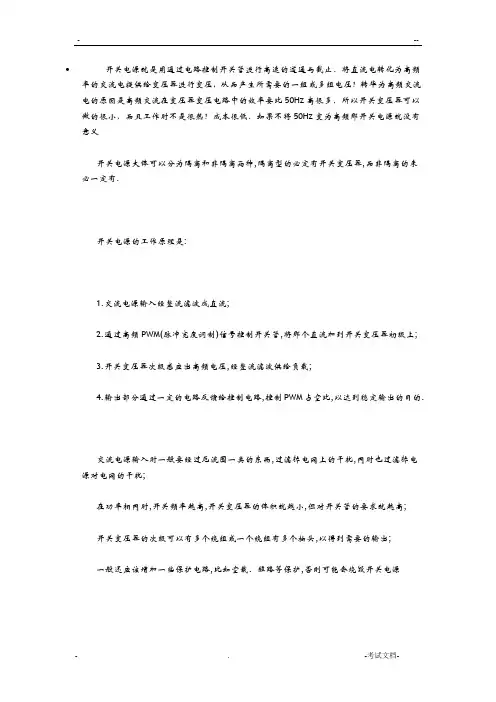

•开关电源就是用通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多．所以开关变压器可以做的很小，而且工作时不是很热！成本很低．如果不将50Hz变为高频那开关电源就没有意义开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有.开关电源的工作原理是:1.交流电源输入经整流滤波成直流;2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压,经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源ATX电源的主要组成部分EMI滤波电路：EMI滤波电路主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰，在优质电源中一般都有两极EMI滤波电路。

一级EMI电路：交流电源插座上焊接的是一级EMI电源滤波器电路，这是一块独立的电路板，是交流电输入后所经过的第一组电路，这个由扼流圈和电容组成的低通网络能滤除电源线上的高频杂波和同相干扰信号，同时也将电源部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。

二级EMI电路：市电进入电源板后先通过电源保险丝，然后再次经过由电感和电容组成的第二道EMI电路以充分滤除高频杂波，然后再经过限流电阻进入高压整流滤波电路。

保险丝能在电源功率太大或元件出现短路时熔断以保护电源部的元件，而限流电阻含有金属氧化物成分，能限制瞬间的大电流，减少电源对部元件的电流冲击。

第一部分：开关电源基础一、什么是开关电源标志电源特性的参数有功率、电压、频率、噪声等等；在同一参数要求下，又有体积、重时、形态、功率、可靠性等指标。

凡用半导体功率器件作为开关，将一种电源形态转变成另一种形态的主电路都叫做开关变换器电路；转变时用自动控制闭环稳定输出并有保护环节则称为开关电源（Switching Power Supply）。

开关电源主要组成部分是DC-DC变换器，因为它是转换的核心，涉及频率变换，目前DC-DC变换中所用的频率提高最快。

它要提高频率中碰到的开关过程、损失机制，为提高效率而采用的方法，也可为其它转换方法参考。

值得指出，常见到离线式开关变换器（off-line Switching Converter）名称，是AC-DC变换，也常称开关整流器；它不单是整流的意义，而且整流后又作了DC-DC变换。

所以说离线并不是变换器与市电线路无关的意思，只是变换器中因有高频变压器隔离，故称离线。

二、开关电源设计总原则及总要求：1. 设计总原则：产品的设计和结构必须符合适用国家适用类别的安规及EMC。

2. 设计总要求：产品的设计和结构必须能够保证在正常使用和可能的失败条件下，不会对使用者产生触电和其它危险, 及不会对周围环境产生危害,如火灾等.3. 设计具体要求：满足客户的需求（如电气、安规、价格及其它特殊需求）。

三、开关电源分类：1. 按激励形式不同，可分为自激式与他激式两种自激式：单管式与推挽式（开关晶体管的激励信号如来自本身输出负载藕合而得，称之为自激）他激式：调频，调宽，调幅，谐振目前应用较广的为调宽型，它又包括正激，反激，半桥，全桥四种。

2. 以应用线路分类：顺向式( Forward ) --- 60W~600W返驰式 ( Flyback ) --- 100W~半桥式 ( Half-Bridge ) --- 200W ~ 500W全桥式( Full-Bridge ) --- 500W~推挽式( Push-Pull ) --- 500W~铃流扼制式( Ringing Choke Converter ) --- 20W~CUK式 --- 无输出连波(Output Ripple-less)SEPIC式 --- 无输入连波(Input Ripple-less)共振式 ( Resonant ) --- 低损失(Loss-less)四．开关电源中的常用术语效率：电源的输出功率和输入功率的百分比。

开关电源的基本知识一、电源的定义将交流电转换为PC（个人电脑）电脑工作所需要的直流电的转换器。

二、电源的重要性对于电脑来讲，最重要的两个硬件是CPU和电源，CPU相当于人的大脑，电源相当于人的心脏，据统计，电脑故障的40%-60%是由电源引起的，而一台电源只占整机的2%-3%，电源选用不当，不但可能烧毁CPU，主板、硬盘，还可能造成其它损失。

三、开关电源的工作原理及工作流程开关电源的工作原理是通过运行高频开关技术将输入的较高的交流电压（AC）转换为PC电脑工作所需要的较低的直流电压（DC）工作流程：当市电进入电源后，先经过轭流线圈和电容滤去除高频杂波和干扰信号，然后经过整流和滤波得到高压直流电，接着进入电源的核心部分-开关电路。

开关电路把直流电转为高频脉动直流电，再送高频开关变压器降压，然后滤除高频交流部分，这样最后输出供电脑使用相对纯净的低压直流电。

市电经过扼流线圈和电容滤除杂波和干扰信号。

再经过电感线圈和电容，通过全桥电路整流，和大容量的滤波电容滤波后，电流由高压交流电转为高压直流电，再经过两个开关管的轮流导通的截止，将直流电转为高频率的脉动直流电，接下来，再送到高頻开关变压器上进行降压。

降压后的脉冲电压同样要经过二级管和滤波电容进行整流和滤波，此外还会有碍1-2个电感线圈的滤波电容一起滤除高频交流成分。

四、电源的接口电源内部提供多组接口，其中主要是二十芯的主板插头、四芯驱动器插头和四芯小软驱专用插头。

二十芯的主板插头只有一个且具有方向性，可以有效的防止误插，插头上还带有固定装置可以钩住主板上的插座，不至于接反。

ATX电源接口根据输出电压的不同可分为+5V、+12V、+3.3V、-5V、-12V和+5V SB等，这些接线颜色也不同。

①+5V（红色线）。

主要用于主板供电，包括主板、内存、CPU和一些主板上的其他设备。

光驱、硬盘的信号电器也由+5V电源供电。

②+12V（黄色线）。

主要为标准设备的驱动电路供电例如风扇等散热系统供电，一般连接到适配卡。
