空分装置空分流程简述第一章精馏一、进塔流程：进塔流程（如图：1-1所示）（图：1-1）二、精馏过程：1、什么叫精馏：简单的说：精馏就是利用两种不同物质（气体）的沸点不同，多次地进行混合蒸气的部分冷凝和混合液体的部分蒸发的过程就叫做精馏。
2、进塔空气的作用：空气从纯化系统来经冷箱换热与膨胀后的空气混合后进入下塔底部，这部分气体做为下塔的上升蒸气；经高压节流的液空被送往下塔中部作为下塔的部分冷凝液；3、精馏---下塔液氮的分离：精馏塔下部的上升蒸气温度要比上部下流的液体温度高，所以膨胀空气进入下塔后空气温度会比上塔下流的温度高，当下塔的气体每穿过一块塔板就会遇到比它温度低的液体，这时，气体的温度会下降，并不断的被冷凝成液体，液体被部分气化；由于氧的液化温度最高，所以氧被较多的冷凝下来，剩下的蒸气含氮浓度就会有所提高。
就这样，一次，又一次的循环下去，到塔顶后，蒸气中的氧大部分被冷凝到液体中去了；从而得到了蒸气中含氮纯度达到99.9%的高纯氮；这部分气体被引入主冷，被上塔的液氧冷凝成液氮后部分做为回流液回流下塔再次精馏（如图：1-2所示），部分被送往上塔作为上塔的回流液。
同时下塔液空纯度也得到了含氧36%的液空。
（图：1-2）4、上塔精馏：将下塔液空经节流降压后送到上塔中部，作为上塔精馏原料；而从主冷部分抽出的液氮则成为上塔的回流液；与下塔精馏原理相同，液体下流时，经多次部分蒸发和冷凝，氮气较多的蒸发出来，于是下流液体中含氧浓度不断提高，到达上塔底部时，可以获得含氧99.9%的液氧；部分液氧作为产品抽出；由于下塔上升蒸气（纯氮气），被引入主冷冷凝，所以它将热量较多的传给了液氧，致使液氧复热蒸发作为上塔的上升气；在上升过程中，一部分蒸气冷凝成液体流下，另一部分蒸气随着不断上升，氮含量不断增加；到塔顶时，可得到99%以上的氮气。
第二章开车步骤一、启动步骤：1、空气压缩机；2、空气预冷系统；3、空气纯化系统；4、空气增压机；5、空气膨胀机；6、分馏塔系统操作。
空分的工艺流程
《空分工艺流程》
空分是一种将空气中的氧气、氮气、稀有气体和其他成分通过物理分离的工艺。
空分工艺通常包括空气压缩、冷却凝华、蒸汽冷凝和分离等步骤。
首先，空气通常会被压缩到高压状态，以便进行后续的处理。
然后，被压缩的空气会在减压阀的作用下迅速减压并且冷却，在这个过程中会发生冷凝和液化。
接着，液化后的空气还会在蒸馏塔中进行进一步的分离工艺。
在蒸馏塔中，液化的空气会被升温并且进入一个叫做精馏塔的设备，通过塔内填料层的多级分馏逐步分离成不同的成分。
这些成分包括氧气、氮气、稀有气体等。
通过这种分馏过程，不同的气体可以被选择性地收集和提纯。
最终，通过这种工艺流程，空气中的各种成分可以被有效地分离和提纯，得到高纯度的氧气、氮气和其他气体产品。
这些高纯度的气体产品被广泛应用于医疗、工业、科学研究等领域。
总的来说，《空分工艺流程》是一种高效的气体分离技术，其具体步骤和设备设计可以根据需要进行调整和优化，以满足不同领域的需求。

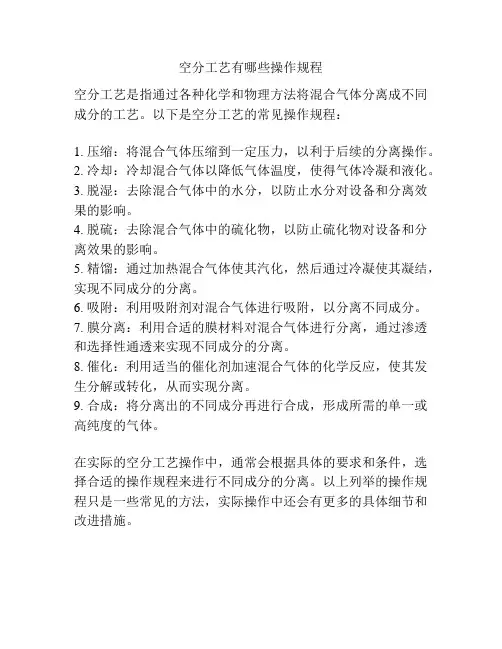

空分工艺有哪些操作规程
空分工艺是指通过各种化学和物理方法将混合气体分离成不同成分的工艺。
以下是空分工艺的常见操作规程：
1. 压缩：将混合气体压缩到一定压力，以利于后续的分离操作。
2. 冷却：冷却混合气体以降低气体温度，使得气体冷凝和液化。
3. 脱湿：去除混合气体中的水分，以防止水分对设备和分离效果的影响。
4. 脱硫：去除混合气体中的硫化物，以防止硫化物对设备和分离效果的影响。
5. 精馏：通过加热混合气体使其汽化，然后通过冷凝使其凝结，实现不同成分的分离。
6. 吸附：利用吸附剂对混合气体进行吸附，以分离不同成分。
7. 膜分离：利用合适的膜材料对混合气体进行分离，通过渗透和选择性通透来实现不同成分的分离。
8. 催化：利用适当的催化剂加速混合气体的化学反应，使其发生分解或转化，从而实现分离。
9. 合成：将分离出的不同成分再进行合成，形成所需的单一或高纯度的气体。
在实际的空分工艺操作中，通常会根据具体的要求和条件，选择合适的操作规程来进行不同成分的分离。
以上列举的操作规程只是一些常见的方法，实际操作中还会有更多的具体细节和改进措施。
空分车间生产基本工艺与原理1、空分综述1.1、空气及空气分离空气存在于我们地球表面，属典型的多组分混合物，主要成分有氮气、氧气及惰性气体，按体积含量计，氧气占20.95%、氮气占78.09%、氩占0.932%，此外还有微量的氢、氖、氦、氪、氙、氡，以及不定量的水蒸汽及二氧化碳。
在标准状况下，空气液化温度为87.7K。
空气分离是指把空气通过一定的方法分离出氧气、氮气和惰性气体的过程。
目前分离的方法主要有深冷法、变压吸附法、膜分离法，它们各有自己的优缺点。
变压吸附法、膜分离法主要用于低纯度、小型空分设备；焦炉煤气制合成氨项目用产品气量大且纯度要求高，故采用深冷法。
深冷法基本原理是：将空气液化后，根据各组份沸点不同，通过精馏将各组分进行分离。
空气分离的主要产品为氧气及部分氮气。
1.2、空分装置简介1.2.1.装置特点我公司选用了由开封黄河制氧厂生产的第六代空分装置，流程上采用全低压、外压缩，不提氩的结构。
主要特点：⑴采用带自动反吹的自洁式空气过滤器，保证了运行周期及运行效果；⑵预冷系统利用多余的污氮气及氮气对水进行冷却，降低冷水机组热负荷，减小冷水机组功率选型，不但节能且充分利用了富余气体干基吸湿潜热；⑶采用分子筛吸附，大大简化空气净化工艺，延长了切换周期，减少加工空气切换损失。
利用分子筛所具有的选择性高吸附率，提高了净化效果，减少碳氢化合物、氮氧化物及二氧化碳进入液氧的量，确保主冷的安全同时延长装置大加温周期；⑷采用增压机制动的透平膨胀机，提高单位气体制冷量，减少膨胀空气对上塔精馏段的影响，优化了精馏操作；⑸分馏塔下塔采用高效塔板，上塔采用规整填料，降低精馏塔操作压力，提高了塔板和填料的精馏效率，保证了氧的提取率、降低制氧单耗；⑹设置液氧贮槽及汽化系统，加大主冷液氧排放量，杜绝碳氢化合物、氮氧化物及二氧化碳在液氧中析出，最大限度保证主冷安全。
液氧汽化系统为空分装置短停时系统用氧提供了方便，确保后工段工艺连续，减少后工段开停车损失；⑺装置采用DCS集散控制系统，使操作更加方便和稳定。
第三部分空分工艺流程的组成一、工艺流程的组织我国从1953年，在哈氧第一台制氧机，目前出现的全低压制氧机，这期间经历了几代变革：第一代：高低压循环，氨预冷，氮气透平膨胀，吸收法除杂质；第二代：石头蓄冷除杂质，空气透平膨胀低压循环；第三代：可逆式换热器；第四代：分子筛纯化；第五代：，规整填料，增压透平膨胀机的低压循环；第六代：内压缩流程，规整填料，全精馏无氢制氩；○全低压工艺流程：只生产气体产品，基本上不产液体产品；○内压缩流程：化工类：5~8：临界状态以上，超临界；钢铁类：3.0，临界状态以下；二、各部分的功用净化系统压缩冷却纯化分馏（制冷系统，换热系统，精馏系统）液体：贮存及汽化系统；气体：压送系统；○净化系统：除尘过滤，去除灰尘和机械杂质；○压缩气体：对气体作功，提高能量、具备制冷能力；（热力学第二定律）○预冷：对气体预冷，降低能耗，提高经济性有预冷的一次节流循环比无预冷的一次节流循环经济，增加了制冷循环，减轻了换热器的工作负担，使产品的冷量得到充分的利用；○纯化：防爆、提纯；吸附能力及吸附顺序为：；○精馏：空气分离换热系统：实现能量传递，提高经济性，低温操作条件；制冷系统：维持冷量平衡液化空气膨胀机方法节流阀膨胀机制冷量效率高：膨胀功W；冷损：跑冷损失 Q1复热不足冷损 Q2生产液体产品带走的冷量Q3第一节净化系统一、除尘方法：1、惯性力除尘：气流进行剧烈的方向改变，借助尘粒本身的惯性作用分离；2、过滤除尘：空分中最常用的方法；3、离心力除尘：旋转机械上产生离心力；4、洗涤除尘：5、电除尘：二、空分设备对除尘的要求对0.1以下的粒子不作太多要求，因过滤网眼太小，阻力大；对0.1以上的粒子要100%的除去；三、过滤除尘的两种过滤方式1、内部过滤：松散的滤料装在框架上，尘粒在过滤层内部被捕集；2、表面过滤：用滤布或滤纸等较薄的滤料，将尘粒黏附在表面上的尘粒层作为过滤层，进行尘粒的捕集；自洁式过滤器：1以上99.9%以上；阻力大于1.5KPa。
空分设备的工艺流程
你知道吗，我刚接触这玩意儿的时候，那叫一个头大！感觉就像走进了一个迷宫，找不着北。
但慢慢地，我算是摸出了点门道。
先来说说空气过滤这一步吧，就好比给空气洗个澡，把那些杂质啥的都给弄出去。
这一步要是没做好，后面可就麻烦大啦！我记得有一次，就因为这过滤没弄好，唉，那设备闹脾气，可把我折腾惨了！
然后呢，就是压缩环节。
哇，那机器嗡嗡响，震得我耳朵都快聋啦！压缩的时候可得注意压力，不然就容易出岔子。
接下来是冷却，这一步就像是给热得发烫的家伙冲个凉水澡，让它冷静冷静。
我跟你说啊，有一回我不小心操作失误，温度没控制好，那后果不堪设想！
再往后就是精馏分离啦。
这可是个精细活儿，就像分宝贝似的，得小心翼翼。
我当初学这个的时候，那是绞尽脑汁啊，反复琢磨，才算是搞明白了。
对了，说到这，我想起个事儿。
有个同行跟我说，他有次居然把流程顺序给搞混了，哈哈，是不是特逗？
还有啊，这空分设备的发展也是日新月异。
想当年，技术可没现在这么先进，我们操作起来那叫一个费劲。
现在可好啦，各种新玩意儿不断，不过我这脑子有时候还真跟不上。
嗯...我这讲得是不是有点乱？不管啦，反正就是这么个大概意思。
要是您有啥不明白的，尽管问我！我这又扯远啦，咱接着说。
空分流程详细讲解
在化工生产中，空分技术是一项非常重要的工艺，它能够将空气中的氧气、氮
气等气体进行分离，以满足工业生产和生活需求。
下面我们将详细介绍空分的工艺流程。
首先，空分的工艺流程可以分为压缩、预冷、精馏、蒸汽回收等步骤。
1. 压缩空气从大气中获取，首先需要将其进行压缩，以增加气体分子的密度，提高分离效率。
压缩后的空气会进入压缩机，经过一系列压缩工艺，压缩比达到要求后，进入下一个环节。
2. 预冷压缩后的空气含有大量水分和杂质，需要通过冷却器进行预冷处理。
在预冷过程中，空气中的水分和杂质会凝结成液体，然后通过分离装置将其分离出去，以保证后续工艺的顺利进行。
3. 精馏精馏是空气分离的核心步骤，通过精馏塔将空气中的氧气、氮气等气体按照其沸点的不同进行分离。
在精馏塔内，气体混合物被加热至沸点，然后在不同高度上凝结成液体，从而实现气体的分离。
4. 蒸汽回收在精馏过程中，会产生大量的废热，为了提高能源利用效率，通常会将废热通过蒸汽回收装置进行回收利用。
蒸汽回收装置可以将废热转化为蒸汽，用于加热其他部分的工艺设备，实现能量的循环利用。
通过以上流程，空分技术能够高效地将空气中的氧气、氮气等气体进行有效分离，为工业生产和生活提供了重要的物质基础。
在实际应用过程中，还需要根据不同的需求和工艺要求进行调整和优化，以实现最佳的分离效果和能源利用效率。
空分技术作为一种成熟的工艺，在化工领域中扮演着至关重要的角色，不仅广
泛应用于气体生产、化工生产等领域，还在医疗、食品加工等领域有着重要的应用价值。
随着工业化进程的不断推进，空分技术将继续发挥重要作用，为人类的生产生活提供更广阔的发展空间。
