第八节 自耦变压器与互感器

自耦变压器原理自耦变压器是一种特殊的变压器，它有着独特的工作原理和应用场景。

在电力系统和电子设备中，自耦变压器扮演着重要的角色。

本文将对自耦变压器的原理进行详细介绍，希望能够帮助读者更好地理解和应用这一技术。

自耦变压器是一种只有一个线圈的变压器，这个线圈既起到了输入端的作用，也起到了输出端的作用。

在自耦变压器中，输入端和输出端共享同一个线圈的一部分匝数，这就是自耦变压器名称的由来。

自耦变压器的原理可以通过以下几个方面来解释：首先，自耦变压器的输入端和输出端共享同一线圈的一部分匝数，因此在输入端加上交流电压时，输出端也会感应出相应的电压。

这种感应是通过自感应的原理实现的，即电流在线圈中产生磁场，而磁场变化又会诱发感应电动势。

因此，自耦变压器的原理与普通变压器类似，都是基于电磁感应的原理。

其次，自耦变压器的原理还涉及到匝数比的影响。

由于输入端和输出端共享同一线圈的一部分匝数，因此输入端和输出端的匝数比并不是严格意义上的变压比。

这就导致了自耦变压器的输出电压并不严格等于输入电压乘以变压比，而是通过匝数比和匝数分布的方式来确定输出电压。

此外，自耦变压器的原理还涉及到电流的分配。

由于输入端和输出端共享同一线圈的一部分匝数，因此在自耦变压器中，输入端和输出端的电流并不是严格意义上的按照变压比来分配的。

在实际应用中，需要根据具体的匝数比和工作状态来确定输入端和输出端的电流分配情况。

总的来说，自耦变压器的原理是基于电磁感应、匝数比和电流分配等基本原理来实现的。

通过对这些原理的理解，可以更好地应用自耦变压器，并且在实际工程中更好地解决问题。

在电力系统中，自耦变压器通常用于调压、调流和防止谐波等方面。

在电子设备中，自耦变压器则常用于提供稳定的电压和电流，以保证设备的正常工作。

因此，对自耦变压器的原理有深入的理解，对于电力系统和电子设备的设计和维护都具有重要意义。

总之，自耦变压器是一种特殊的变压器，它有着独特的工作原理和应用场景。

三绕组变压器、自耦变压器和互感器§4-1 三绕组变压器¾什么是三绕组变压器在同一铁心柱上绕上一个原绕组、两个副绕组或两个原绕组一个副绕组。

具有U1/U2/U3三种电压的变压器叫三绕组变压器。

三绕组变压器一般采用同心式绕组，铁心为心式结构。

每个铁心柱上都套着高压、中压和低压三个绕组，为了绝缘方便，高压绕组放在最外边。

对于降压变压器，中压绕组放在中间，低压绕组靠近铁心柱。

对于升压变压器，为了使磁场分布均匀，漏电抗分配合理，以保证较好的电压调整率、提高运行性能，将中压绕组放在靠近铁心柱，低压绕组放在中间。

¾三绕组变压器的分类和用途{单相三绕组变压器分类：三相三绕组变压器用途：1）变电站中利用三绕组变压器由两个系统向一个负载供电，如图所示。

2）发电厂利用三绕组变压器将发出的电能采用两种电压输送到不同的电网，如图所示。

容量：在三绕组变压器中，由于两个副绕组一般不同时达到满载，根据供电实际需要，三个绕组的容量可以设计成不相等。

这时，三绕组变压器的额定容量是指三个绕组中容量最大的一个绕组的容量。

为了使产品标准化起见，一般三个绕组的容量配合有下列三种，供使用单位选择。

高压中压低压NS NS N S N S N S NS N S N S 5.0N S 5.0注意：由于三绕组变压器各绕组的额定容量可能不相等，用标幺值计算时，各绕组必须采用相同的容量基值。

标准联结组：根据国家标准规定。

三相三绕组电力变压器的标准联结组有YN,yn0,d11 和YN,yn0,y0 。

单相三绕组变压器的标准联结组为I, I0, I0 。

¾三绕组变压器的基本方程式、等效电路、运行性能推导、分析方法与双绕组变压器类似，不予详细介绍。

如果保持两个绕组的额定电压和额定电流不变，把原绕组和副绕组顺极性串联起来作为新的原边，而副绕组还同时作为副边，它的两个端点接到负载阻抗Z，便演L变成了一台降压自耦变压器。

如图所示。

自耦变压器工作原理引言概述自耦变压器是一种常见的电力设备，广泛应用于电力系统中。

它通过自感作用实现电压的变换，具有结构简单、体积小、效率高等优点。

本文将详细介绍自耦变压器的工作原理。

一、自耦变压器的基本结构1.1 主绕组：主绕组是自耦变压器中的主要绕组，它与电源相连，承担电流传递的主要任务。

1.2 辅助绕组：辅助绕组是自耦变压器中的辅助绕组，它与主绕组相连，用于实现电压的变换。

1.3 磁芯：磁芯是自耦变压器中的重要组成部份，它由铁芯和绝缘材料构成，能够有效地传导磁场。

二、自耦变压器的工作原理2.1 自感作用：当自耦变压器通电时，主绕组中的电流会产生磁场，这个磁场会通过磁芯传导到辅助绕组中。

由于辅助绕组与主绕组相连，所以辅助绕组中也会产生磁场。

2.2 电磁感应：根据法拉第电磁感应定律，当辅助绕组中的磁场发生变化时，会在辅助绕组中产生感应电动势。

这个感应电动势会导致辅助绕组中的电流发生变化。

2.3 电压变换：由于主绕组和辅助绕组是通过磁场相连的，所以辅助绕组中的电流变化会通过磁场传导到主绕组中。

这样，主绕组中的电流也会发生变化，从而导致主绕组中的电压发生变化，实现电压的变换。

三、自耦变压器的特点3.1 结构简单：自耦变压器的结构相对简单，惟独一个绕组，减少了电路中的连接点，提高了电路的可靠性。

3.2 体积小：由于自耦变压器惟独一个绕组，所以其体积相对较小，适合于空间有限的场合。

3.3 效率高：自耦变压器的绕组之间没有绝缘层，减少了电流的损耗，提高了能量的传输效率。

四、自耦变压器的应用领域4.1 电力系统：自耦变压器广泛应用于电力系统中，用于电压的变换和功率的传输。

4.2 电子设备：自耦变压器也被应用于各种电子设备中，用于电压的变换和电路的隔离。

4.3 通信系统：自耦变压器在通信系统中用于电压的升降和信号的隔离，保证通信的稳定性。

五、自耦变压器的发展趋势5.1 高效节能：随着能源紧张和环境保护意识的提高，自耦变压器的高效节能特性将得到更多的重视和应用。

自耦变压器工作原理自耦变压器是一种常见的电力变压器，它具有简单的结构和高效的能量传输特性。

下面将详细介绍自耦变压器的工作原理及其相关知识。

一、自耦变压器的基本结构自耦变压器由一个铁芯和两个绕组组成。

铁芯通常采用硅钢片制成，以减小磁通损耗。

绕组分为主绕组和副绕组，主绕组和副绕组共享一部份线圈，这就是自耦变压器的特点。

二、自耦变压器的工作原理自耦变压器的工作原理基于电磁感应定律和自感现象。

当主绕组通电时，产生的磁场通过铁芯传导到副绕组中，从而在副绕组中诱导出电动势。

由于主绕组和副绕组共享一部份线圈，所以主绕组和副绕组之间存在着电磁耦合现象。

当主绕组的电压变化时，副绕组中的电压也会相应地发生变化。

根据自感现象，当电流通过一条线圈时，会在该线圈中产生自感电动势，该电动势的方向与通过线圈的电流变化方向相反。

因此，自耦变压器中的主绕组和副绕组之间的电磁耦合现象导致了电压的变化。

三、自耦变压器的应用自耦变压器具有不少应用领域，以下列举几个常见的应用：1. 电力系统中的电压调节器：自耦变压器可以通过调整主绕组和副绕组的绕组比例来实现电压调节，从而保持电网的稳定运行。

2. 变频器：自耦变压器可以用于变频器中，通过调整主绕组和副绕组之间的绕组比例来实现对输出电压频率的调节。

3. 电子设备中的隔离器：自耦变压器可以用于电子设备中的隔离器，通过将输入电压隔离开来保护电子设备的安全运行。

4. 电力电子设备中的启动器：自耦变压器可以用于电力电子设备的启动器，通过改变主绕组和副绕组之间的绕组比例来实现设备的启动。

四、自耦变压器的优点和缺点自耦变压器相比于普通变压器具有以下优点：1. 结构简单：自耦变压器惟独一个铁芯和两个绕组，相比于普通变压器结构更为简单。

2. 能量传输效率高：由于主绕组和副绕组共享一部份线圈，自耦变压器的能量传输效率更高。

3. 体积小：相同功率下，自耦变压器的体积更小。

但是，自耦变压器也存在一些缺点：1. 电压调节范围有限：由于主绕组和副绕组之间的绕组比例固定，自耦变压器的电压调节范围有限。

自耦变压器工作原理一、概述自耦变压器是一种特殊的变压器，它与普通的互感器相比具有独特的工作原理。

本文将详细介绍自耦变压器的工作原理及其应用。

二、自耦变压器的结构自耦变压器由一个共用的线圈构成，该线圈既是主线圈也是副线圈。

相比之下，普通的互感器有两个独立的线圈，即主线圈和副线圈。

自耦变压器的结构简单，由于惟独一个线圈，因此体积小巧。

三、自耦变压器的工作原理自耦变压器的工作原理基于电磁感应。

当交流电通过主线圈时，会在线圈中产生磁场。

这个磁场会通过自耦变压器的铁芯传递到副线圈中，从而在副线圈中产生感应电动势。

根据法拉第电磁感应定律，感应电动势的大小与磁场的变化率成正比。

不同于普通的互感器，自耦变压器的主线圈和副线圈是物理上相连的，它们共享一部份线圈。

因此，主线圈和副线圈之间存在更密切的耦合，这也是自耦变压器得名的原因。

自耦变压器的输出电压可以通过改变副线圈的接线方式来调节。

当副线圈的接线点接近主线圈的输入端时，输出电压较低。

而当副线圈的接线点接近主线圈的输出端时，输出电压较高。

四、自耦变压器的应用自耦变压器由于其独特的工作原理，在电力系统和电子设备中有广泛的应用。

1. 电力系统中的应用自耦变压器常用于电力系统中的变压器调节器。

变压器调节器是用来调整电压的设备，通过改变自耦变压器的副线圈接线点，可以实现对电网电压的调节。

这在电力系统的稳定性和可靠性方面起到了重要作用。

2. 电子设备中的应用自耦变压器也广泛应用于各种电子设备中，如电源供应器、电子变频器等。

在这些设备中，自耦变压器用于改变电压和电流的大小，以满足不同设备的工作要求。

此外，自耦变压器还可用于隔离电路。

通过将主线圈和副线圈的绝缘性能提高，自耦变压器可以将输入端和输出端彻底隔离，以保护电子设备免受电网波动和干扰的影响。

五、总结自耦变压器是一种特殊的变压器，其工作原理基于电磁感应。

与普通的互感器相比，自耦变压器惟独一个线圈，结构简单，体积小巧。

自耦变压器的应用广泛，可用于电力系统的变压器调节器以及各种电子设备中的电压和电流调节。

自耦变压器工作原理自耦变压器是一种常见的电力变压器，它具有简单的结构和高效的能量转换特性。

本文将详细介绍自耦变压器的工作原理。

一、自耦变压器的结构自耦变压器由一个共用的线圈构成，该线圈既是输入线圈也是输出线圈。

它由一个绕组和一个磁芯组成。

绕组上有两个引出线端，分别为输入端和输出端。

二、自耦变压器的工作原理自耦变压器的工作原理基于电磁感应和自感现象。

当输入端施加交流电源时，通过绕组的电流会在磁芯中产生磁场。

这个磁场会通过自感作用传递到输出端，从而在输出端产生电动势。

根据电磁感应的原理，当绕组中的磁通量发生变化时，会在绕组中产生感应电动势。

自耦变压器的输入端和输出端通过绕组的共用线圈相连。

当输入端施加交流电源时，绕组中的电流会产生磁场，磁场的变化会在绕组中产生感应电动势。

这个感应电动势可以通过绕组的共用线圈传递到输出端。

三、自耦变压器的变压原理自耦变压器的变压原理是通过绕组的匝数比来实现的。

根据电磁感应定律，感应电动势的大小与磁通量的变化率成正比。

在自耦变压器中，输入端和输出端的匝数比决定了电压的变化比例。

当输入端的匝数比输出端的匝数小时，输出端的电压将比输入端的电压低。

这被称为降压变压器。

当输入端的匝数比输出端的匝数大时，输出端的电压将比输入端的电压高。

这被称为升压变压器。

四、自耦变压器的优点和应用自耦变压器具有以下优点：1. 结构简单，体积小，重量轻，易于安装和维护。

2. 效率高，能量转换损耗小。

3. 成本低，价格相对较低。

自耦变压器广泛应用于各个领域，包括电力系统、工业生产和家庭用电等。

它们常用于电压变换、电力传输和电子设备中。

在电力系统中，自耦变压器常用于将高电压的输电线路转换为低电压的配电线路。

在工业生产中，自耦变压器常用于电动机的启动和调速。

在家庭用电中，自耦变压器常用于电子设备的电源供应。

总结：自耦变压器是一种常见的电力变压器，它通过绕组的共用线圈实现输入端和输出端的电压变换。

它的工作原理基于电磁感应和自感现象。

3.12自耦变压器与互感器3.12自耦变压器与互感器1自耦变压器2电压与电流互感器3.12自耦变压器与互感器1.自耦变压器• 自耦变压器实质上是一个单绕组变压器，一、二次绕组不仅有磁的 联系，而且还有电的直接联系。

• 自耦变压器有单相，也有三相，每一个铁心柱上套着两个线圈，两 线圈串联，绕向一致。

• 绕组ax既为二次绕组又同时是一次绕组的一部分，称为公共绕组。

• 绕组Aa称为串联绕组。

3.12自耦变压器与互感器有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）1.自耦变压器• 电流、电压、容量关系：I&1 a = I&1 I&1 a + I&2 a = I&2U& 1 a = U& 1 - U& 2 U& 2 a = U& 2k = N1 » U1 N2 U2U 1a U 2a»E1a E2a=N1 + N 2 N2= ka= k +1不计励磁电流，根据磁动势平衡：N 1 I&1 + N 2 I&2 = 0I&1 a=I&1=-I&2 k=-I&2 ka - 1I&2 a=I&2-I&1=I&2æ ç1+è1öka-1÷ ø额定容量： S a N = U 1 a N I 1 a N = U 2 a N I 2 a N=æ ç1+è1öka-1÷ øU1NI1N=U 2N I2Næ ç1+è1öka-1÷ ø=SN+ U 2NI2N k= S N + U 2 N I1N=SN+S' N3.12自耦变压器与互感器1.自耦变压器u 短路阻抗与等效电路：对于普通双绕组变压器N1/N2：Z* k=Z k I1N U 1N对于自耦变压器：ZB=U 1aN I1aN= U 1aN I1NZ* ka=Zk ZB=Zk U 1aNI1N=Z k I1Næ ç1+èka1 -1ö ÷ øU1N=æ ç1 è1 kaö ÷Z* køu 短路阻抗标幺值小，短路电流大。

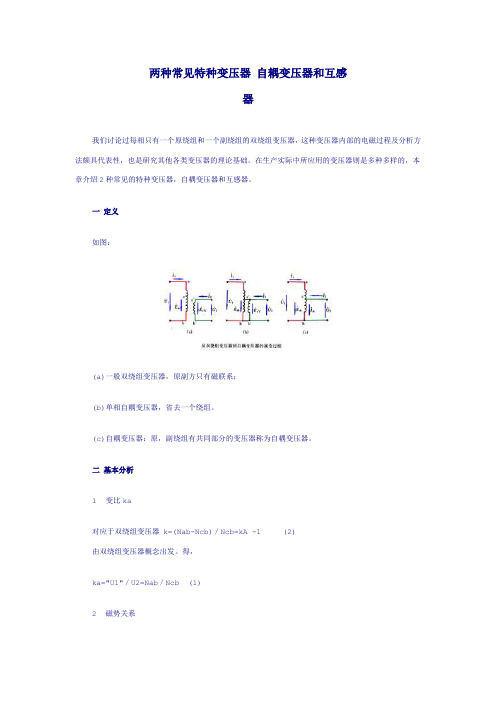

两种常见特种变压器自耦变压器和互感器我们讨论过每相只有一个原绕组和一个副绕组的双绕组变压器，这种变压器内部的电磁过程及分析方法颇具代表性，也是研究其他各类变压器的理论基础。

在生产实际中所应用的变压器则是多种多样的，本章介绍2种常见的特种变压器，自耦变压器和互感器。

一定义如图：(a)一般双绕组变压器，原副方只有磁联系；(b)单相自耦变压器，省去一个绕组。

(c)自耦变压器：原，副绕组有共同部分的变压器称为自耦变压器。

二基本分析1变比ka对应于双绕组变压器 k=(Nab-Ncb)／Ncb=kA -1 (2)由双绕组变压器概念出发。

得，ka="U1"／U2=Nab／Ncb2磁势关系磁势平衡方程式为：I1Nab+I2Nbc=I0Nab为了分析方便起见，略去I0[很小]。

加一项减一项比值不变。

I1Nab-I1Nbc+I1Nbc+I2Nbc=0得，IacNac=IbcNbc由此可知，同一绕组ac段和bc段存在着磁势平衡关系。

3电流关系由上式知，Iac和Ibc同相位，-(Iac+Ibc)=I2，只看大小，即i2="Iac+Ibc=kaI14自耦变压器优点省铜线，重量轻，损耗小，效率高。

ka越接近“1”，优点越显著。

（1-1/ka）称为效益系数。

5用铜量(1)原边情况设双绕组变压器的“AX”段和自耦变压器的“ac”段铜线截面积完全一样，用铜量正比于绕组匝数长度L。

令 nax="Nab"(自耦变压器铜量)／(普通变压器用铜量)=Lac／LAX=Nac／NAX=(Nab-Nbc)／Nab=1-(1／kA) (5)(2)副边情况设双绕组变压器的副边“ax”段和自耦变压器的副边“cb”段匝数一样，设两者长度一样时，用铜量正比于截面积 A 或电流 I。

(自耦变压器铜量)／(普通变压器用铜量)=Abc／A2=Ibc／I2=(I2-Iac)／I2=1-(1/kA) (6)由(5)，(6)式知，自耦变压器的用铜量总是小于用容量的双绕组变压器，ka越接近1，(1-1／ka)就越小，材料也就越省，越经济。

自耦变压器工作原理一、引言自耦变压器是一种常见的电力变压器，广泛应用于电力系统、电子设备和通信设备中。

本文将详细介绍自耦变压器的工作原理、结构和特点。

二、工作原理自耦变压器是一种惟独一个线圈的变压器，其工作原理基于自感和互感的原理。

自感是指线圈中电流变化时所产生的感应电动势，而互感是指两个相邻线圈之间的电磁耦合作用。

自耦变压器的线圈中存在着两个电压：主线圈和副线圈。

主线圈是整个线圈的一部份，而副线圈则是主线圈的一部份。

当主线圈中通过电流时，由于自感作用，会在主线圈中产生感应电动势。

同时，由于互感作用，感应电动势也会传递到副线圈中。

根据自耦变压器的工作原理，可以得出以下几个特点：1. 主线圈和副线圈之间存在电磁耦合作用，因此主线圈和副线圈之间的电压比例是固定的，可以根据需要进行调整。

2. 自耦变压器的线圈是共享的，因此主线圈和副线圈之间存在电流的直接联系。

3. 自耦变压器可以实现电压的升降变换，同时还可以提供电流的隔离。

三、结构自耦变压器的结构相对简单，主要由铁芯和线圈组成。

1. 铁芯：铁芯是自耦变压器的主要部份，其作用是增加磁通密度，提高变压器的效率。

铁芯通常由硅钢片叠压而成，以减小磁滞和铁损耗。

2. 线圈：线圈是自耦变压器的另一个重要组成部份，主要由导线绕制而成。

线圈通常由绝缘材料包裹，以防止电流泄漏和绝缘击穿。

四、应用自耦变压器由于其特殊的工作原理和结构，被广泛应用于各个领域。

1. 电力系统：自耦变压器可以用于电力系统中的电压升降变换，以满足不同设备的电压要求。

同时，自耦变压器还可以提供电流的隔离，保护设备免受电流冲击。

2. 电子设备：自耦变压器可以用于电子设备中的电源变换，以提供稳定的电压和电流。

同时，自耦变压器还可以实现电流的隔离，防止电路之间的相互干扰。

3. 通信设备：自耦变压器可以用于通信设备中的信号隔离和电压变换。

通过使用自耦变压器，可以有效地隔离不同信号之间的干扰，并提供适当的电压和电流。

自耦变压器原理自耦变压器，又称自感变压器，是一种特殊的变压器，其结构和工作原理与普通变压器有所不同。

在自耦变压器中，一部分匝数既作为初级线圈的一部分，又作为次级线圈的一部分，因此在电路中只有一个线圈。

自耦变压器在电力系统中有着广泛的应用，本文将介绍自耦变压器的原理及其工作特点。

自耦变压器的原理是利用自感现象实现电压的变换。

在自耦变压器中，通过共用一部分匝数，实现了电压的升降。

其基本结构包括铁芯、绕组和外壳。

铁芯起着传导磁通的作用，绕组则是实现电压变换的关键部分。

当输入电压施加在绕组上时，通过磁感应作用，导致输出端产生相应的电压。

自耦变压器的工作原理与普通变压器相似，但由于其特殊的结构，其工作特性也有所不同。

自耦变压器的工作特点主要体现在以下几个方面，首先，自耦变压器具有较高的效率。

由于其结构简单，损耗小，因此在电能转换过程中能够更好地保持能量的传递效率。

其次，自耦变压器具有较好的调压性能。

通过合理设计绕组匝数比例，可以实现对电压的精确调节，满足不同电气设备的工作要求。

此外，自耦变压器还具有较好的过载能力和短路能力，能够在一定范围内承受较大的负载变化，保证电力系统的稳定运行。

自耦变压器在实际应用中有着广泛的用途。

首先，在电力系统中，自耦变压器可以用于电压的升降，实现电能的传输与分配。

其次，在工业生产中，自耦变压器可以用于控制电机的转速，调节设备的电压，满足不同工艺要求。

此外，在电子设备中，自耦变压器也可以用于隔离信号、匹配阻抗等应用场景。

总之，自耦变压器作为一种特殊的变压器，在电力系统和工业生产中有着重要的应用价值。

通过合理设计和使用，可以实现电压的升降、能量的传递与分配，保证电力系统的稳定运行。

希望本文介绍的自耦变压器原理及其工作特点对您有所帮助，谢谢阅读！。

自耦变压器工作原理自耦变压器是一种常用的电力变压器，它具有简单的结构和高效的能量转换特性。

在本文中，我们将详细介绍自耦变压器的工作原理。

1. 自耦变压器的结构自耦变压器由一个共用匝数的绕组构成，即主绕组和副绕组共用一部份匝数。

主绕组通常包括输入绕组和输出绕组，而副绕组则是通过主绕组的一部份匝数来实现的。

自耦变压器的结构如下图所示：[图1：自耦变压器结构示意图]2. 自耦变压器的工作原理自耦变压器的工作原理基于电磁感应定律和自感现象。

当输入绕组（主绕组）中通过交流电流时，产生的磁场会穿透绕组中的铁芯，并感应出副绕组中的电动势。

由于主绕组和副绕组共用一部份匝数，所以副绕组中的电动势与主绕组中的电动势是相互关联的。

当自耦变压器工作在变压器模式下时，输入绕组的电压和电流会通过铁芯传递到输出绕组，实现电能的传输。

此时，自耦变压器的变比为输出电压与输入电压之比。

当自耦变压器工作在自感模式下时，输入绕组的电流会通过铁芯感应出自感电动势，并产生反向电压。

这种自感电动势的作用类似于电感元件，可以起到滤波和稳压的作用。

3. 自耦变压器的特点自耦变压器具有以下几个特点：3.1 高效能量转换由于自耦变压器的绕组共用一部份匝数，减少了绕组的电阻和电感，从而提高了能量转换的效率。

3.2 体积小、分量轻相比于普通变压器，自耦变压器的结构更加简单紧凑，因此具有更小的体积和更轻的分量。

3.3 成本低由于自耦变压器的结构简单，创造成本相对较低。

3.4 调压范围广自耦变压器可以通过调整输入绕组和输出绕组的匝数比例来实现不同的输出电压，因此具有较大的调压范围。

4. 自耦变压器的应用自耦变压器广泛应用于各种电力系统和电子设备中，常见的应用包括：4.1 电力变压器自耦变压器可以用于电力系统中的电能传输和电压调整，常见于电力变电站和输电路线。

4.2 电子设备自耦变压器可以用于电子设备中的电源变换和稳压，常见于电视机、计算机、音响等设备。

4.3 变频器自耦变压器可以用于变频器中的电压变换和频率调整，常见于交流机电的调速控制。

自耦变压器工作原理自耦变压器是一种特殊类型的变压器，它在电力系统中起着重要的作用。

本文将详细介绍自耦变压器的工作原理，包括其结构、原理、应用以及优缺点。

一、自耦变压器的结构自耦变压器由一个共同的绕组构成，该绕组上有两个引出端子，分别称为主绕组和自绕组。

主绕组通常由较多的匝数组成，而自绕组则由较少的匝数组成。

这两个绕组通过磁耦合实现能量传递。

二、自耦变压器的工作原理自耦变压器的工作原理基于磁耦合和自感现象。

当主绕组通电时，它产生的磁场会通过铁芯传递到自绕组，从而在自绕组中产生感应电动势。

这个感应电动势会导致自绕组中的电流流动，从而实现能量传递。

自耦变压器的工作原理可以通过下面的公式表示：V1/V2 = N1/N2其中，V1和V2分别表示主绕组和自绕组的电压，N1和N2分别表示主绕组和自绕组的匝数。

根据这个公式，我们可以看出，自耦变压器可以实现不同电压之间的变换。

三、自耦变压器的应用自耦变压器在电力系统中有多种应用，其中最常见的是用于电压变换和电流变换。

1. 电压变换：自耦变压器可以将高电压变为低电压，或者将低电压变为高电压。

这在电力系统中非常有用，可以满足不同设备对电压的需求。

2. 电流变换：自耦变压器可以将高电流变为低电流，或者将低电流变为高电流。

这在电力系统中同样非常重要，可以满足不同设备对电流的需求。

此外，自耦变压器还可以用于控制电流和实现电力传输。

四、自耦变压器的优缺点自耦变压器相比普通变压器具有以下优点：1. 尺寸小：由于只有一个绕组，自耦变压器的尺寸相对较小，适用于空间有限的场合。

2. 成本低：相比普通变压器，自耦变压器的制造成本较低。

3. 效率高：由于只有一个绕组，自耦变压器的能量传输效率较高。

然而，自耦变压器也存在一些缺点：1. 绝缘困难：由于主绕组和自绕组共用一部分绕组，因此绝缘难度较大，需要采取特殊的绝缘措施。

2. 短路风险：由于主绕组和自绕组之间通过磁耦合实现能量传递，一旦发生短路，可能会导致严重的故障。
