Altium Designer是一款专业的电子设计自动化软件，被广泛应用于原理图设计、PCB设计和FPGA设计等领域。
在Altium Designer中，铺铜和镂空是PCB设计中常见的操作。
铺铜是指在PCB板上铺设导电铜层，用来连接电子元器件之间的电路; 镂空则是在PCB板上刻蚀出一定形状的孔洞或凹槽，用来安装特定的元器件或实现特定的功能。
在Altium Designer中，铺铜和镂空的操作十分灵活，能够满足不同设计需求。
下面将通过几个方面来详细介绍Altium Designer中铺铜镂空的操作方法。
一、铺铜在Altium Designer中，铺铜操作可以通过以下步骤进行：1.在PCB设计界面选择需要铺铜的区域，可以通过绘制填充区域，也可以通过使用多边形工具手动绘制铜层区域。
2.选择铜层类型，包括顶层铜、底层铜、内层铜等。
3.设置铺铜参数，包括铜厚、填充方式、铜与铜之间的间距等。
4.确认铺铜操作，软件会自动根据设置的参数在指定区域铺设导电铜层。
二、镂空在Altium Designer中，镂空操作也可以通过以下步骤进行：1.选择需要进行镂空的区域，可以通过绘制镂空轮廓或者使用已有的图形。
2.选择刻蚀工具，设置刻蚀参数，如刻蚀深度、刻蚀速度等。
3.确认镂空操作，软件会根据设置的参数在指定区域进行镂空操作。
三、铺铜镂空的应用在实际PCB设计中，铺铜和镂空是非常常见的操作，具有很多应用场景，比如：1. 在多层PCB设计中，铺铜可以用来连接不同层次之间的电路，以实现信号传输和功耗分布。
2. 镂空可以用来安装特殊形状的元器件，如电池、传感器等。
3. 铺铜镂空还可以用来实现特定的电磁屏蔽效果，提高PCB的抗干扰能力。
四、铺铜镂空的注意事项在进行铺铜镂空操作时，需要注意以下几点：1. 铺铜时需要根据具体的设计要求来设置铜层的厚度和填充方式，以确保电路的稳定和可靠性。
2. 镂空时需要注意刻蚀参数的设置，以确保刻蚀的精度和质量。
PADS Logic元器件库管理本章重点：◆PADS Logic元器件类型（Part Type）◆创建引脚封装（Pin Decal）◆创建CAE封装（CAE Pecal）◆创建新的元器件类型（Part Type）一、PADS Logic元器件类型在将元器件添加到原理图之前，它必须是PADS库中的一个已经存在的元器件类型。
元器件类型由以下3部分组成：➢CAE封装（CAE Decal），又称为逻辑符号➢PCB封装（PCB Decal），如DIP14➢电参数，如引脚号码和门的分配等以7404为例说明：⏹元器件类型名字：7404⏹CAE封装：INV⏹PCB封装：DIP14⏹电参数：6个逻辑门（A到F），使用14个引脚中的12个引脚，另有一个电源和地引脚二、创建引脚封装1．建立引脚封装引脚封装是一个二维线（2D Line）符号，它代表引脚的逻辑功能。
执行菜单命令【Tool】——【Part Editor】，进入元器件编辑器界面。
再执行菜单【File】——【New】，弹出元器件编辑项目选择类对话框，如下图所示：PNAME：引脚或功能的名字，如A00、D01或VCCNETNAME：在原理图中显示时的网络名字标志#E：指引脚号码TYP：引脚类型（Pin Type）SWF：门交换值（Gate Swap Values）提示：引脚类型和门可交换值仅显示在CAE封装编辑器中，在原理图中不显示。
2．定义引脚封装定义一个简单的引脚封装（Pin Decal），它由一个横线和一个圆组成。
具体方法如下：◆工具栏单击封装编辑（◆找到建立绘制二维线（Create 2D Line）图标◆单击鼠标右键，3．保存引脚封装保存引脚封装到库中的操作步骤：◆封装编辑工具栏封装编辑图标退出编辑状态说明：二维线绘图时，单击鼠标右键打开弹出菜单的补充：Complete: 完整的Add Corner: 添加拐角Del Corner: 删除拐角Add Arc: 添加圆角Width: 设置二维线宽度Polygon: 绘制多边形Circle: 绘制圆形Rectangle: 绘制矩形Path: 绘制线段Orthogonal: 绘制水平线或垂直线Diagonal: 绘制水平线、垂直线或45度线Any Angle: 绘制任意角度线Cancel: 取消在需要的时候，要进行的设置，主要是为了控制绘图的大小（还记得这项设置在什么菜单的什么命令中吗？OK ，在【Tools】菜单的【Options】命令中设置）。

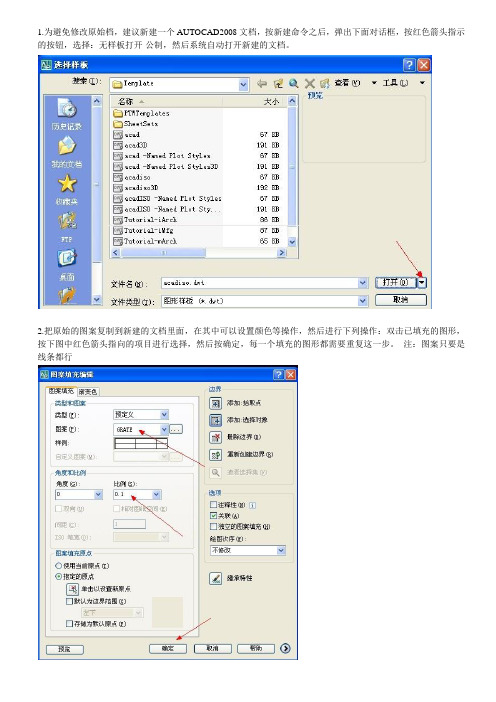

1.为避免修改原始档，建议新建一个AUTOCAD2008文档，按新建命令之后，弹出下面对话框，按红色箭头指示的按钮，选择：无样板打开-公制，然后系统自动打开新建的文档。
2.把原始的图案复制到新建的文档里面，在其中可以设置颜色等操作，然后进行下列操作：双击已填充的图形，按下图中红色箭头指向的项目进行选择，然后按确定，每一个填充的图形都需要重复这一步。
注：图案只要是线条都行
3.将文件另存为AUTOCAD R12/LT2 DXF格式文档。
4.新建一个PADS文档，将刚才保存的 R12/LT2 DXF格式文档，导入PADS，直接按确定，便能正确导入CAD 填充图形。
最终效果图见下：。

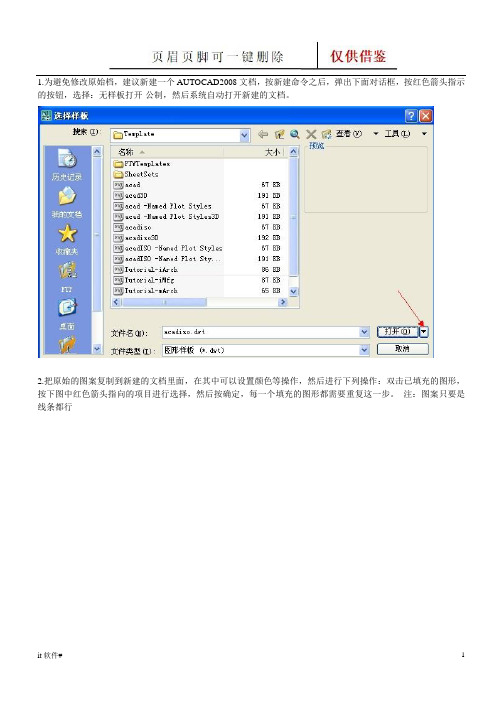

1.为避免修改原始档，建议新建一个AUTOCAD2008文档，按新建命令之后，弹出下面对话框，按红色箭头指示的按钮，选择：无样板打开-公制，然后系统自动打开新建的文档。
2.把原始的图案复制到新建的文档里面，在其中可以设置颜色等操作，然后进行下列操作：双击已填充的图形，按下图中红色箭头指向的项目进行选择，然后按确定，每一个填充的图形都需要重复这一步。
注：图案只要是线条都行
3.将文件另存为AUTOCAD R12/LT2 DXF格式文档。
4.新建一个PADS文档，将刚才保存的 R12/LT2 DXF格式文档，导入PADS，直接按确定，便能正确导入CAD 填充图形。
使用PADS logic画原理图打开Pads Logic，在出现的界面中选择TOOL→Options。
在出现的界面中选择Design，注意有一项sheet，是用来选择纸张的大小。
如果贵公司的需要正规的纸质电路图，此处要小心选择。
关于Options其它项，可以自己找书看。
此处不作说明。
纸张选择好后，选择，出现如下菜单：选择，出现如下对话框：这样就出现供我们使用器件。
假如要选择74HC595，就点击它，然后点击出现如下对话框：该对话框的意思是我们放置的器件的编号。
比如IC一般是U1、电阻是R1等。
此次我们输入U1。
我们就可以放置器件了。
但是Add Part from Library对话框没有关闭。
这样的目的是我们选择完一种器件后，可以直接选择第二个器件。
如下图：当将相关器件摆放好后，就可以连线了。
我们重点关注以下几个菜单：其具体的意思我们找相关的书看看，如果学过或使用过PROTEL，那没基本试试就会了。
在我们放置器件后，有时候器件引脚的number和name都显示了，看起来比较别扭。
另外一些电阻、电容、电感等有修改其参数。
怎么办呢？双击该器件，出现如下界面。
注意modify项。
单击Visibility，如下界面。
我们可以按照要求选择显示什么，不显示什么。
但是有时候会注意到，Attributes项里面没有我显示的多。
那么你可以点击上图中的Attributes，在出现的界面中添加。
此处不再赘述。
我的原理图设计就写到这里。
有问题可以在联系。
在PADS LOGIC里画原理图符号中的填充多边形箭头的方法譬如，要画如下图中二极管和三极管的箭头，则方法如下：
1.在LOGIC中点击创建2D线工具
在绘图区右击，弹出菜单中选择多边形和任意角度
依次如图中点A、B、C,在C处双击鼠标后，C点与A点就会自动连接起来。
2.框选刚才画的三角形，在任意位置右击，在弹出菜单中点击特性：
弹出绘图特性窗口里勾选“已填充”，点击确定退出：
此时三角形区域已被填充，在空白区域点击一下鼠标左键，三角形就被取消选中状态，效果如下图：
3.在LOGIC工具栏中点击修改2D线工具：
点击该三角形，则鼠标光标与该点粘连，移动鼠标则图形呈可拉伸状态，依点击的地方端点不同而如下图：
拉伸或压缩各点，达到自己想要的效果：
4.选中该填充图形，右击，在弹出菜单中点击保存到库中：
在弹出窗口中指定保存的库及图形的名字，点确定关闭窗口。
5.在库管理器中加载原图形所在的库，并在筛选条件中选择“线”，键入通配符点应用，
就可以找到刚才做好的图形。
20150715。
