PCB原理图符号设计共17页文档

第一部分布局1 层的设置在PCB的EMC设计考虑中，首先涉及的便是层的设置:单板的层数由电源、地的层数和信号层数组成:电源层、地层、信号层的相对位置以及电源、地平面的分割对单板的EMC指标至关重要。

1.1 合理的层数根据单板的电源、地的种类、信号密度、板级工作频率、有特殊布线要求的信号数量，以及综合单板的性能指标要求与成本承受能力，确定单板的层数:对于EMC指标要求苛刻 (如产品需认证CISPR16 CLASS B)而相对成本能承受的情况下，适当增加地平面乃是PCB的EMC设计的杀手铜之一。

1.1.1 Vcc、GND的层数单板电源的层数由其种类数量决定 :对于单一电源供电的 PCB，一个电源平面足够了 :对于多种电源，若互不交错，可考虑采取电源层分割 (保证相邻层的关键信号布线不跨分割区 ):对于电源互相交错(尤其是象8260等IC，多种电源供电，且互相交错)的单板，则必须考虑采用2个或以上的电源平面，每个电源平面的设置需满足以下条件•单一电源或多种互不交错的电源；•相邻层的关键信号不跨分割区；地的层数除满足电源平面的要求外，还要考虑•元件面下面(第2层或倒数第2层)有相对完整的地平面；•高频、高速、时钟等关键信号有一相邻地平面；•关键电源有一对应地平面相邻(如48V与BGND相邻)。

1.1.2 信号层数在CAD室现行工具软件中，在网表调入完毕后，EDA软件能提供一布局、布线密度参数报告，由此参数可对信号所需的层数有个大致的判断: 经验丰富的CAD工程师，能根据以上参数再结合板级工作频率、有特殊布线要求的信号数量以及单板的性能指标要求与成本承受能力，最后确定单板的信号层数。

信号的层数主要取决于功能实现，从EMC的角度，需要考虑关键信号网络(强辐射网络以及易受干扰的小、弱信号)的屏蔽或隔离措施。

1.2 单板的性能指标与成本要求面对日趋残酷的通讯市场竞争，我们的产品开发面临越来越大的压力 :时间、质量、成本是我们能否战胜对手乃至生存的基本条件。

电路原理图及PCB设计规范探讨一、原理图绘制规范1、电阻标号规范：电阻的标号统一采用Rn，R代表的是电阻，n代表的是编号1、2、3······依照依次增大的原则。

滑动电阻标号统一采用RPn，RP代表的是电阻，n代表的是编号1、2、3······依照依次增大的原则。

2、电容标号规范：电容的标号统一采用Cn，C代表的是电容，n代表的是编号1、2、3······依照依次增大的原则。

3、其它元件的标号规范：三极管的标号统一采用Qn，排针和接头都采用JPn，Q代表的是三极管，JP代表的是排针和接头，n代表的是编号1、2、3······依照依次增大的原则。

4、电源标识规范：正负电源统一采用+VCC，—VCC。

当有其它的不同电源值的电源的时候，其规范为+或—所加的电源值，如正负电源3.3V分别表示为+3.3V，—3.3V。

5、布局规范：在设计允许的范围内，尽量按照原理图的设计思路，比如方波、三角波、正弦波之间的相互转换。

6、其他规范：在元器件的放置时考虑美观，原理图对称的时候放置元器件也对称，走线也遵循这样的原则，之后生成元器件报表。

7、原理图二、PCB设计流程（一）Pcb设计准备1.与项目主管确认电路原理图设计已经通过评审，且不会有较大更改。

2.确认所有器件封装都已经建立，位于Powerpcb标准器件库或临时器件库。

3.熟悉电路要求：了解电路原理、接口和模块划分；了解电路设计中对PCB设计有特殊要求的网络和器件,如高速信号、设计关键点、特定封装的器件（如对于安装在印刷电路板上的较大的组件，要加金属附件固定，以提高耐振、耐冲击性能）；对PCB布局设计的特殊要求（如需要尽量放在正面的器件、需要考虑散热的器件等）。

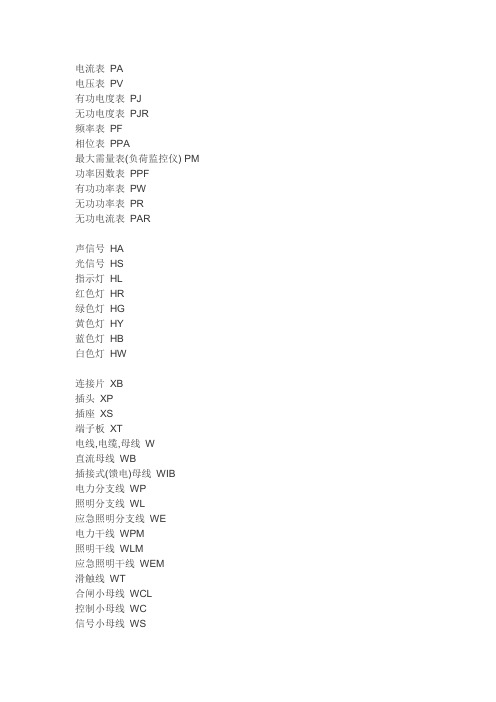

电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

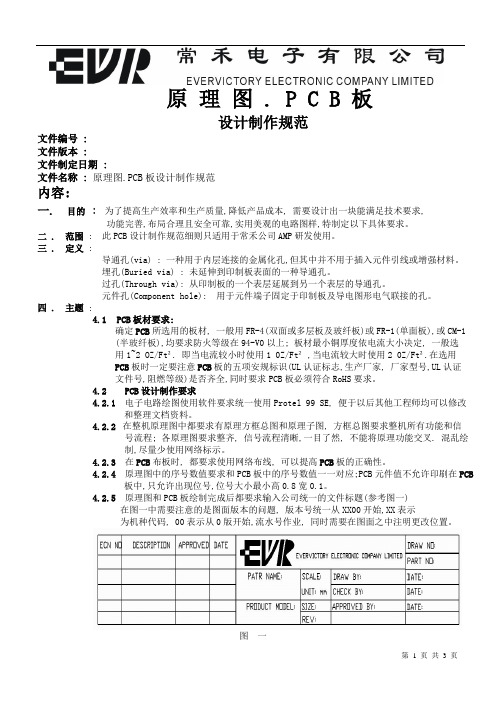

原理图 . P C B 板设计制作规范文件编号 :文件版本 :文件制定日期 :文件名称 : 原理图.PCB板设计制作规范内容:一.目的: 为了提高生产效率和生产质量,降低产品成本, 需要设计出一块能满足技术要求,功能完善,布局合理且安全可靠,实用美观的电路图样,特制定以下具体要求。

二 . 范围 : 此PCB设计制作规范细则只适用于常禾公司AMP研发使用。

三 . 定义 :导通孔(via) : 一种用于内层连接的金属化孔,但其中并不用于插入元件引线或增强材料。

埋孔(Buried via) : 未延伸到印制板表面的一种导通孔。

过孔(Through via): 从印制板的一个表层延展到另一个表层的导通孔。

元件孔(Component hole): 用于元件端子固定于印制板及导电图形电气联接的孔。

四 .主题 :4.1 PCB板材要求:确定PCB所选用的板材, 一般用FR-4(双面或多层板及玻纤板)或FR-1(单面板),或CM-1(半玻纤板),均要求防火等级在94-V0以上; 板材最小铜厚度依电流大小决定, 一般选用1~2 OZ/Ft². 即当电流较小时使用1 0Z/Ft² ,当电流较大时使用2 0Z/Ft².在选用PCB板时一定要注意PCB板的五项安规标识(UL认证标志,生产厂家, 厂家型号,UL认证文件号,阻燃等级)是否齐全,同时要求PCB板必须符合RoHS要求。

4.2 PCB设计制作要求4.2.1电子电路绘图使用软件要求统一使用Protel 99 SE, 便于以后其他工程师均可以修改和整理文档资料。

4.2.2在整机原理图中都要求有原理方框总图和原理子图, 方框总图要求整机所有功能和信号流程; 各原理图要求整齐, 信号流程清晰,一目了然, 不能将原理功能交叉. 混乱绘制,尽量少使用网络标示。

4.2.3在PCB布板时, 都要求使用网络布线, 可以提高PCB板的正确性。

4.2.4原理图中的序号数值要求和PCB板中的序号数值一一对应;PCB元件值不允许印刷在PCB板中,只允许出现位号,位号大小最小高0.8宽0.1。

pcb电路板元件符号图解PCB（Printed Circuit Board）电路板是电子设备中最常见的电路连接方式之一，广泛应用于电子产品中。

在PCB设计中，元件符号图是一种标准化的图形表示方法，用于表示电路板上的各种元件。

本文将为您详细解析常见的PCB电路板元件符号图。

一、电源符号电源符号是电路板中最常见的元件符号之一，它用来表示电路板上的电源接口。

一般情况下，电源符号使用一个带有加号和减号的长方形或箭头来表示，加号表示正极，减号表示负极。

二、电阻符号电阻符号用来表示电路中的电阻器元件，根据电阻的不同性质可以分为水平电阻（水平一字型的符号）和可变电阻（带有箭头的符号）。

电阻器元件是通过阻碍电流流动来限制电路中电流的大小。

三、电容符号电容符号用来表示电路中的电容器元件，根据电容器的不同性质可以分为固定电容（一个带有平行线的符号）和可变电容（两个半圆弧的符号）。

电容器元件通过存储电荷来储存电能。

四、电感符号电感符号用来表示电路中的电感元件，一般用一个带有螺线的符号来表示。

电感元件通过电磁感应原理将电能转换为磁能并储存起来。

五、二极管符号二极管符号用来表示电路中的二极管元件，一般为三角形或箭头形状。

二极管元件具有单向导电性，将电流限制在一个方向上。

六、晶体管符号晶体管符号用来表示电路中的晶体管元件，一般为带有三个箭头的符号。

晶体管元件是一种用来放大和开关电路信号的半导体元件。

七、集成电路符号集成电路符号用来表示电路中的集成电路元件，一般为带有多个连接点的长方形。

集成电路元件是在一个小芯片上集成了多个电子元件，具有较高的集成度和功能。

八、继电器符号继电器符号用来表示电路中的继电器元件，一般为一个带有开关箭头的长方形。

继电器元件是一种用来控制大电流电路的小电流开关元件。

总结：以上是常见的PCB电路板元件符号图解，通过对这些符号的了解，您可以更好地理解和分析电路板中的元件连接关系。

在进行PCB设计时，合理使用这些符号可以提高设计效率和准确性。

pcb原理图绘制
原理图绘制是电子电路设计的重要步骤之一。

在绘制原理图时，需要注意以下几点：
1. 命名规范：确保每个元件、引脚和连线都有唯一的命名，以便于后续编辑和检查。

2. 元件选择：根据电路需求选择合适的元件，并正确放置在原理图中。

可以使用标准元件库或自定义元件库。

3. 连线布局：按照电路的逻辑关系，用直线或曲线将元件的引脚连接起来。

确保连线的走向清晰简洁。

4. 引脚标识：在连线中使用标记符号表示引脚的功能，并进行适当的编号。

这有助于理解电路的功能和连接关系。

5. 文本标注：除了引脚标识，还可以添加文本标注来解释电路的功能、参数或注意事项。

要避免使用相同的标题或文字，以免造成混淆。

6. 细节标注：对于特殊的元件或连线，可以增加细节标注，比如元件的型号、参数或特殊操作要求等。

7. 文件格式：选择合适的文件格式保存原理图文件，常见的格式包括PDF、JPEG等。

同时，建议定期备份原理图文件，以
防数据丢失。

绘制原理图需要一定的专业知识和经验，遵循上述原则可以提高绘制效果和准确性。

同时，也要注意参考相关标准和规范，确保原理图的可读性和准确性。

如何设计pcb电路原理图
二、设置图纸参数：用户要根据电路设计的复杂程度以及要求的图纸规范设置原理图图纸的幅面大小、方向、标题栏的格式等图纸参数。

此外，用户还要根据需要设置原理图的设计信息，诸如公司名称以及设计人员的姓名和绘图日期等。

四、放置和调整元器件：从载入的原理图符号库中选定绘图所需的元器件，将其逐一放置到工作平台上，然后根据清晰、美观的设计要求，调整元器件位置，为下一步的布线工作打好基础。

五、设置元器件属性：元器件布局完毕后，接下来要对各个元器件的属性进行设置，元器件的属性主要包括元器件的序号、封装形式和元器件型号等。

六、原理图布线：该过程是绘制电路原理图的核心。

用户要将事先放置好的元器件用具有电气意义的导线、网络标号等连接起来，使各元器件之间满足用户所设计的电气连接关系。

七、添加注释：该过程主要是对电路原理图做一些相应的说明、标注和修饰等，使图纸美观并增强其可读性。

如果用户不需要添加注释，该步可以省略。

八、检查和修改：由于原始设计存在问题或绘制导线过程的粗心大意，初步绘制
完成的电路原理图难免存在错误，所以用户还要利用Protel 99SE所提供的各种校
验工具，对初步绘制完成的电路原理图进行检查，并做进一步的调整和修改，以保证电路原理图正确无误。

工程技术开发部Hardware 设计原理图、BOM、PCB Layout 规范Prepare by _________Approval by _________Release History******************************************************************************************* Date Page Revision Description Author******************************************************************************************* 2006-3-6 All A OriginalToney LeeContent第一部分原理图绘制规范 (4)第二部分PCB Layout规范 (6)第三部分BOM建立规范 (8)第四部分附则 (9)第一部分原理图绘制规范(一)原理图使用Protel 或 OrCAD绘制(二)按统一的要求选择图框格式、电路中的图形符号、文字符号。

1.在原理图的右下方须注明：Project Name, Part Name,Designer, Date, Pages, Version2.所有连接线必须正确（导线和总线的区别），中间不能有断线，注意导线与导线的交点是否正确。

对于有方向的信号线必须使用方向标识。

页面跳转要表注页码。

3.元器件标识a)任何一个元件必须包括：名称、序号、封装形式、参数值……b)元件在原理图中显示：序号、参数值（或名称）。

图1 图2 图3 图4c)同样元件型号使用同样图形，图1和图2不能混用。

d)元件参数值表示统一，如同样4.7K的电阻，不要出现4.7k,4K7,4k7等。

e)元件序号不能有跳号现象，如 C1，C2，C3，C5，C6….f)元件表示规范：电阻——R？电容——C？IC———U？Connector——CN？……(三)根据电路工作原理，将各元器件自左向右，由上而下地排成一例或多列。
