电路图绘制规范1 目的和范围为规范电气图样的编制，特制定本规程。
本规程适用于电气类设计图纸的编制、审核和标准化审查。
2 相关文件GB4728.1～13-2005 电气简图用图形符号SJ/T207.2-2001 设计文件管理制度第2部分：设计文件的格式SJ/T207.7-2001 设计文件管理制度第7部分：电气简图的编制3 职责产品设计部门负责按照本规程对图纸进行编制、审核。
4 规范内容4.1 电气图纸设计规范本规范中涉及的电路图包括电路原理图、接线图、PCB简图等相关电气设计图纸。
电路图使用Protel或Altium系列软件进行绘制，特殊要求时可使用其他软件进行。
4.1.1 图纸的格式一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部分组成。
4.1.1.1 电气图的图幅分区为了便于确定图上的内容，补充更改和寻找各组成部分等的位置，图纸需可进行分区表示。
每个分区内竖边方向用大写拉丁字母（A……F），横边方向用阿拉伯数字分别表示。
分区为偶数，每一分区的长度应等距离，一般不小于25mm，不大于75mm。
分区代号用该区域的字母和数字表示，字母在前，数字在后，如B3、C5。
4.1.1.2 电气图的字体电气图中字体要求如表1所示表 1 电气图中字体最小高度电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。
在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。
4.1.2.1 图形符号a)图形符号的定义电气图形符号是用来表示一个设备或概念的图形、标记或者符号。
通常一般是由一般符号、限定符号、符号要素等组成。
1)一般符号：用来表示某一类产品及其特征的一种通用符号。
如开关、继电器、电动机、电阻等。
而热敏电阻、低压断路器、接触器，隔离开关则不是一般符号。
电气图纸制图规范及电气图纸的识读方法十六、导线的识别标记及其标注方法：1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。
2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。
主标记分从属标记、独立标记和组合标记三种。
3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。
从属标记分从属本端标记、从属远端标记、从属两端标记三种。
⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。
⑵、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。
⑶、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。
中断线从属标记示例：4、独立标记：与导线所连接的端子的标记或线束所连接的设备的标记无关的导线或线束的标记系统。
两导线分别标记1和2，与两端的端子标记无关，此种标记方式只用于连续线方式表示的电气接线图中。
5、组合标记：从属标记和独立标记一起使用的标记系统。
从属本端标记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。
6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。
补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。
基本电气图电气系统图和框图十七、系统图和框图的基本特征与用途：1、系统图和框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及主要特征的一种简图。
2、系统图与框图的共同点：都是用符号或带注释的框来表示。
区别：系统图通常用于表示系统或成套装置，而框图通常用于表示分系统或设备；系统图若标注项目代号，一般为高层代号，框图若标注项目代号，一般为种类代号。
3、电气系统图和框图的作用：⑴、作为进一步编制详细技术文件的依据。
电路原理图绘制规范
在绘制电路原理图时，遵循以下规范：
1. 使用标准符号：使用符合国际标准或行业标准的电子元件符号，确保符号的准确性和一致性。
2. 保持简洁：只绘制必要的电子元件和连接线，避免不必要的复杂性。
删除所有标题和多余的文字。
3. 使用连续线条：使用直线连接电子元件，确保线条的连续性和一致性。
避免使用折线或曲线，以防止造成误解。
4. 绘制方向：按照电流流动的方向绘制电子元件和连接线。
一般情况下，电流从正极流向负极。
5. 绘制整齐：将电子元件与连接线布局整齐，尽量避免交叉线条。
可以使用虚线表示连接线在实际电路中的路径。
6. 添加必要的标记：为每个电子元件添加必要的标记，如电阻上的阻值、电容上的容值等。
确保标记的清晰可读。
7. 使用标准尺寸：按照标准尺寸绘制电子元件和连接线，以确保图纸的易读性。
8. 使用颜色：使用不同颜色区分不同类型的电子元件或电路功能，增强可读性。
9. 使用符号图例：在图纸的一角添加符号图例，对所用符号进行解释和说明。
这样其他人可以很容易地理解图纸。
10. 保持一致性：绘制多个电路图时，保持一致的风格和规范，以方便对比和理解。
以上是绘制电路原理图的一些基本规范，通过遵循这些规范，可以确保电路图的准确性和易读性。
画电路图是电子工程技术人员必须掌握的一项基本技能，而正确的电路图能够确保电路的稳定性和可靠性。
本篇文章将介绍画电路图的方法和技巧，帮助电子爱好者更好地掌握这项技能。
一、熟悉电路图符号在进行电路图的绘制之前，熟悉电路图中各个元器件的符号是必不可少的。
电路图符号包括元器件的形状、颜色、大小和方向等，不同的符号代表不同的元器件。
因此，了解各种符号的含义和用法，能够帮助电子爱好者更好地进行电路图的绘制。
二、了解电路原理在进行电路图的绘制之前，了解电路原理是必不可少的。
电路原理包括电路的工作原理、元器件之间的连接关系以及电流和电压的流向等。
只有了解了这些信息，才能够准确地绘制出电路图。
三、选择合适的绘图工具在进行电路图的绘制时，选择合适的绘图工具是非常重要的。
常用的绘图工具包括铅笔、直尺、圆规、剪刀纸等。
其中，铅笔用于绘制电路图，剪刀用于剪裁纸张，直尺和圆规用于绘制精确的线条和圆弧。
在选择绘图工具时，电子爱好者应该根据自己的需要和习惯进行选择。
四、绘制电路图的基本步骤1. 确定电路图的尺寸和纸张的尺寸，并根据需要选择合适的纸张。
2. 在纸张上画出电路图的轮廓，包括元器件的位置和连接关系。
3. 根据电路原理，使用铅笔轻轻画出电路图的基本框架。
4. 根据需要，使用剪刀剪裁纸张，并使用直尺和圆规绘制精确的线条和圆弧。
5. 使用不同颜色的笔进行标注和注释，以区分不同的电路部分。
6. 检查电路图是否完整和准确，并根据需要进行修改和完善。
五、注意事项在进行电路图的绘制时，电子爱好者需要注意以下几点：1. 确保电路图的准确性和完整性，避免出现错误和遗漏。
2. 使用不同颜色的笔进行标注和注释，以区分不同的电路部分。
3. 在绘制电路图时，应该注意线条的粗细和圆弧的曲率，以确保电路图的清晰度和可读性。
4. 在绘制电路图时，应该注意元器件的符号和使用方法，以确保电路图的正确性和稳定性。
5. 在绘制电路图时，应该注意电路图的布局和排版，以确保电路图的清晰度和可读性。

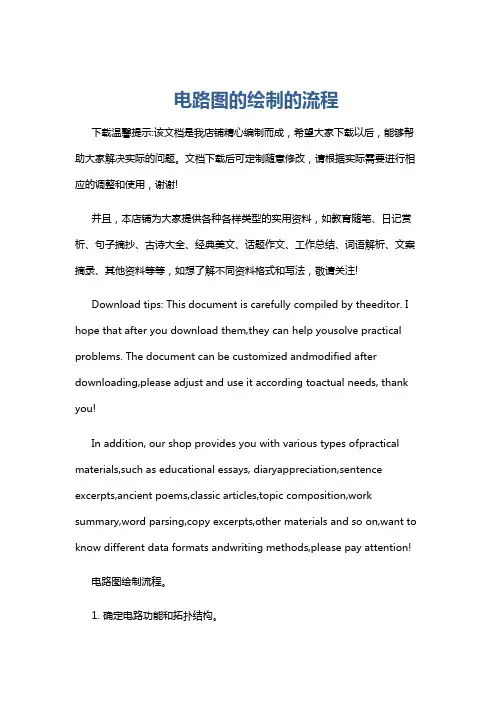

电路图的绘制的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电路图绘制流程。
1. 确定电路功能和拓扑结构。
明确电路的总体功能和每个元件的作用。
电路图绘画是一种将电路连接转化为图形表示的方法，通常用于描述电路的工作原理。
在绘画电路图时，你需要理解电路的基本原理，并使用适当的符号和线条来表示各个元件和它们的连接方式。
以下是一些关于电路图绘画的方法和技巧：1. 了解电路原理：在开始绘画电路图之前，你需要了解电路的基本原理。
这包括电路中的各个元件及其功能，以及它们如何相互作用以实现电路的功能。
2. 选择合适的符号：电路图中的符号应该清晰、简洁地表示元件的类型和功能。
例如，电阻器通常用字母“R”表示，电容器用字母“C”表示，二极管用字母“D”表示等。
3. 使用适当的线条：在电路图中，你需要使用适当的线条来表示各个元件之间的连接方式。
例如，电源线通常用实线表示，信号线通常用虚线表示。
4. 绘制正确的连接：在绘制电路图时，你需要确保各个元件之间的连接是正确的。
这包括电源线的极性、信号线的方向等。
5. 使用注释：在电路图中，你可以使用注释来解释某些元件或连接的含义。
例如，你可以在电路图中添加注释来说明某个电阻器的值或某个二极管的用途。
6. 保持一致性：在电路图中，你需要保持符号、线条和注释的一致性。
这有助于提高电路图的清晰度和可读性。
7. 练习绘画：练习绘画电路图可以帮助你熟悉这种类型的图形表示方法，并提高你的技能水平。
你可以通过模仿他人的电路图或绘制简单的电路图来练习。
8. 使用绘图工具：为了更高效地绘画电路图，你可以使用专业的绘图工具，如绘图板、绘图笔和扫描仪等。
这些工具可以帮助你更好地控制线条的粗细和颜色，以及更方便地存储和传输你的作品。
9. 遵循标准：在绘画电路图时，你需要遵循特定的标准或规范来确保你的作品符合行业标准。
这些标准可能包括电气工程标准、符号标准或绘图标准等。
10. 备份文件：在绘画电路图时，你需要保存多个版本的备份文件，以防作品丢失或损坏。
你可以使用不同的文件格式，如PDF、JPEG或SVG等，以确保你的作品能够被不同软件识别。
常用电气图纸制图规范(1)常用电气图纸制图规范是指制定电气图纸的一些基本规定，主要涉及到电气图纸的排列、标注、尺寸及图形等方面的规范。
这些规定可以确保电气工程的顺利进行，并且更好地实施安全管理。
本文将对常用电气图纸制图规范进行详细介绍。
一、图纸标准尺寸电气图纸标准尺寸有4种，分别为A4，A3，A2和A1。
其中，A4和A3两种尺寸的电气图纸采用竖排排版的方式。
A2和A1采用横排排版的方式。
在图纸中应该注明尺寸和比例等信息。
每张图纸应放置标题栏，标题栏包括项目名称、图纸编号、图纸名称以及制图日期等，这些信息必须清晰明确，方便使用。
二、图形尺寸及标注根据电气工程的实际需求，不同的电气图形大小可以有所差别。
在绘制时，必须按照比例放大或缩小，使用合适的比例尺，按照实际物理尺寸绘制。
对于图形标注时应该准确明确，如阀门、泵、伺服表等，需要清晰地标识其名称、型号和规格等。
三、线路图标注要求线路图中，要标注所连接设备的电缆型号、规格、节数等信息。
另外，应该准确明确线路名称、线缆路径、接线板位置，确保线路连接的准确性。
保证线路的连接正确，以避免因电路短路、开路等问题而发生危险。
四、图形、文字及符号在制作电气图纸时，必须务必保证图形、文字和符号的正确，文字要注明清晰，符号要标准，以防因不规范的使用导致误解。
在的绘制中，应使用颜色分类，规范色号，以确保图纸整洁、美观。
五、板块标识电气图纸通常都有板块标识，板块标识应该清晰明确，方便阅读，并且可以不增加过多的图形。
板块标识应该按照标准的大小和比例，标识规范的名称、位号等。
通过以上常用电气图纸制图规范的介绍，我们可以看到，电气工程方面的制图要求是非常严谨的，主要是针对电气安全进行制作的。
因此，在制作电气图纸时，必须确保编辑的准确性，以减少电气工程的危险系数。
需要注意的是，电气图纸制作时，还需要对各项规范进行合理搭配，以达到最佳制图效果。
六、总结电气图纸制图规范的要求，从标准尺寸、图形尺寸及标注、线路图标注、图形、文字及符号和板块标识等方面提出了严格的规定，只有在实际的制图过程中，充分的遵循上述规范要求，才能保证整个电气工程的质量和安全。
电路图绘制规范全解电路图绘制规范1 目的和范围为规范电气图样的编制，特制定本规程。
本规程适用于电气类设计图纸的编制、审核和标准化审查。
2 相关文件GB4728.1～13-2005 电气简图用图形符号SJ/T207.2-2001 设计文件管理制度第2部分：设计文件的格式SJ/T207.7-2001 设计文件管理制度第7部分：电气简图的编制3 职责产品设计部门负责按照本规程对图纸进行编制、审核。
4 规范内容4.1 电气图纸设计规范本规范中涉及的电路图包括电路原理图、接线图、PCB简图等相关电气设计图纸。
电路图使用Protel或Altium系列软件进行绘制，特殊要求时可使用其他软件进行。
4.1.1 图纸的格式一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部分组成。
4.1.1.1 电气图的图幅分区为了便于确定图上的内容，补充更改和寻找各组成部分等的位置，图纸需可进行分区表示。
每个分区内竖边方向用大写拉丁字母（A……F），横边方向用阿拉伯数字分别表示。
分区为偶数，每一分区的长度应等距离，一般不小于25mm，不大于75mm。
分区代号用该区域的字母和数字表示，字母在前，数字在后，如B3、C5。
4.1.1.2 电气图的字体电气图中字体要求如表1所示表 1 电气图中字体最小高度字体最小高5 3.5 2.5 2.5 2.5度(mm)电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。
在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。
4.1.2.1 图形符号a)图形符号的定义电气图形符号是用来表示一个设备或概念的图形、标记或者符号。
通常一般是由一般符号、限定符号、符号要素等组成。
1)一般符号：用来表示某一类产品及其特征的一种通用符号。
如开关、继电器、电动机、电阻等。
而热敏电阻、低压断路器、接触器，隔离开关则不是一般符号。
一般符号可以单独使用，并可以在一般符号上附加其它符号要素和限定符号，派生出新的符号。
2)限定符号：用以提供附加信息的一种加在其他符号上的符号。
限定符号一般不代表独立的设备、器件和元件，用来说明某些特征、功能和作用等，限定符号通常不能单独使用。
如：在开关的一般符号上加不同的限定符号可构成隔离开关、断路器、接触器、按钮开关、转换开关等。
3)符号要素：是具有确定意义的简单图形，用于与其它图形符号组合构成一个设备或概念的完整符号。
符号要素不能单独使用。
如：真空二极管是由外壳、阴极、阳极和灯丝4个符号要素组成。
如：不同功能、类型的主令开关是由开关的一般符号与不同功能的符号要素组成（如按钮开关、紧急开关、旋钮开关等）。
以三相电机图形符号为例：图1 三相电机图形符号示例b)常用图形符号应用的说明1)所有的图形符号，均按无电压、无外力作用的状态示出；2)在图形符号中，某些设备元件有多个图形符号，有优选形、其他形、形式1、形式2等。
选用符号的原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。
3)符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。
4)为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。
5)图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。
如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。
6)在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。
若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。
7)符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
4.1.2.2 文字符号文字符号可以分为基本文字符号和辅助文字符号。
a)基本文字符号基本文字符号分为单字母符号和双字母符号。
单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。
如R为电阻器，Q为电力电路的开关器件类等。
双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
常用基本文件符号如表1所示：表 1 常用基本文字符号设备、装置和元器件种类名称基本文字符号电容器类电容器 C保护熔断器FFU 限压保护器件FV发生器电源同步发电机GGS 异步发电机GA 蓄电池GB信号器件声光指示器HHA 光指示器HL 指示灯HL继电器接触器继电器KKA 接触器KM感应线圈感应线圈L 电抗器电动机电动机M测量设备电流表PPA 电压表PV设备、装置和元器件种名称基本文字符类号电力电路的开关器件断路器QQF 电动机保护开关QM 隔离开关QS电阻器电位器RRP 热敏电阻器RT 压敏电阻器RV控制、记忆、信号电路的开关器件选择器控制开关选择开关SSA 按钮开关SB 压力传感器SP 位置传感器SQ 转速传感器SR 温度传感器ST变压器电流互感器TTA 电力变压器TM 电压互感器TV调制器变换器编码器U 整流器端子插头插座测试插孔XXJ 插头XP 插座XS 端子板XT辅助文字符号表示电气设备、装置、元器件以及线路的功能、状态和性能。
一般放置在基本文字符号后面，构成组合符号。
常用辅助文字符号如表2所示：表 2 基本辅助文字符号辅助文字符号名称辅助文字符号名称辅助文字符号名称AC 直流DC 直流OFF 断开AUT 自动 E 接地ON 接通ACC 加速 F 快速OUT 输出AUX 辅助FB 反馈PE 保护接地ASY 异步FW 正，向前SET 复位BRK 制动IN 输入RUN 运转BW 向后INC 增ST 启动L 左SET 置位CW 顺时针MAN 手动STE 步进CWW 逆时针D 延时N 中性线1)在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。
2)在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。
3)文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。
同一设备若有几种名称时，应选用其中一个名称。
当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时，一般采用该二个或三个音讯的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
4)因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
4.1.2.3 方框符号是在方框内加上一般符号或限定符号所构成的一种简单符号，主要用以表示某一元件、设备或功能单元等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。
通常只用于单线表示法的系统图和框图中，也可用在表示全部输入和输出接线的图中或按单线表示法画成的电路图中。
电路图中的外购件、不可修理件也可用方框符号表示。
方框符号的外轮廓一般为正方形、长方形、圆形等。
4.1.2.4 项目用来表示基本件、部件、组件、功能单元、设备、系统等的图形符号都可以称为项目。
用以识别图、表图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的特定代码。
一个完整的项目代号由四个代号段组成，分别是高层代号段前缀符号“=”；种类代号段前缀符号“-”；位置代号段前缀符号“+”；端子代号段前缀符号“：”；例如：-S4：1 控制开关S4的1号端子；=A1-K3+M4 A1装置中的继电器K3，位置在控制柜M4中。
4.1.3 元件a)元件符号表示方法电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。
同一电气元件的不同部分(如线圈、触点)分散在图中，如接触器主触点画在主电路中，接触器线圈和辅助触点画在控制电路中，为了表示是同一电气元件，要在电器的不同部分使用同一文字符号来标明。
对于几个同类电气元件，在表示名称的文字符号后面加上一个数字序号，以示区别。
如：按钮SB1和SB2，熔断器FU1、FU2、FU3等。
b)元件属性标注在电路图上一般还要标出各个电源电路的电压值、极性或频率及相数，对某些元器件还应标注其特性，如电阻、电容的数值等。
不常用的电器，如位置传感器、手动开关等，还要标注其操作方式和功能等。
在完整的电路图中，有时还要标明主要电气元件的型号、文字符号、有关技术参数和用途。
例如电动机的用途、型号、额定功率、额定电压、额定电流、额定转速等。
c)元件的基本表示法1) 电气元件的集中表示法（整体表示法）电气元器件的所有电气连接表示在一个框内，可以构成完整的图形符号。
把设备或成套装置中的一个项目的各组成部分的图形符号在简图上绘制在一起的方法，称为电气元件的集中表示法，该方法适合较为简单的图形。
图2 元件的集中表示法2）电气元件的分开表示法分开表示法也称为展开表示法，是把图形符号的各个部分在图中按作用、功能分开布置，但是仍然用同一项目代号来表示。
因为此表示法使设备和装置的电路布局清晰，易于识读，所以大多数电路图等电气简图均采用分开表示法。
图3元件的分开表示法3）半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。
机械连接线可以弯折、分支和交叉。
图 4 元件的半集中表示法4.1.4 连接线连接线应水平或竖直取向，除使用斜线改善易读性的情况外。
a)导线的一般符号图5 导线的符号b)导线根数的表示方法一般的图线就可表示单根导线，对于多跟导线，可以分别画出，也可以只画一根图线，但需加标注。
若导线少于四根，可用短划线数量代表根数；多多于四根，可在短划线旁加数字表示，如图6所示：图6 导线根数表示方法c)线路特征的表示方法导线特征的表示方法是：在横线上面标出电流种类，配电系统、频率和电压等；在横线下面标出电路的导线数乘以每根导线截面积，当导线截面积不同时，可用“+”将其分开，如图7所示：图7 线路特征表示方法要表示导线的型号、截面等，可采用短划指引线，加标导线属性的方法，如图8所示：图8 线路特征表示方法d)导线的粗细一般而言，电源主回路、一次电路、电流回路、主信号通路等采用粗实线或中实线绘制；二次回路、电压回路等采用中实线或细实线绘制，比主电路导线宽度小一半，如图9所示：图9 导线粗细表示方法e)导线连接点的表示方法导线连接点有“T”形连接点和“+”连接点两种。
