新标准52.5常温配合比计算书C55P6矿粉

C55混凝土配合比设计书XXXX公司二〇二〇年二月二十四日C55混凝土配合比设计说明一、工程名称7标简支T梁。

二、环境条件等级碳化环境T2。

三、设计目的和用途1、目的保证混凝土强度及耐久性满足设计要求，工作性能满足施工工艺要求，经济合理。

2、用途简支T梁四、技术指标1、强度等级： C55，配制强度： 64.9 MPa；2、坍落度要求： 160～180mm；3、胶凝材料用量：400～500kg/m3；4、水胶比：≤0.355、56d电通量：＜1000C；6、抗渗等级：≥P20；7、抗冻等级：≥F2007、抗硫酸盐侵蚀：＞1.00；8、含气量：3～4％；9、泌水率（％）：不泌水。

五、设计依据八、所用原材料C55混凝土配合比设计计算书一、 确定试配强度（f cu,0）根据《JGJ55-2011普通混凝土配合比设计规程》，混凝土试配强度采用下式确定：f cu,0≥f cu,k +1.645σ =55+1.645×6.0=64.9（MPa ） 式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值（MPa ）； σ ——混凝土强度标准差（MPa ）。

取6.0 二、计算水胶比（W/（C+f+k ） ）根据TB10424-2010《铁路混凝土工程施工质量验收标准》要求，设计使用年限100年碳化侵蚀环境T2等级时,最低混凝土强度等级C55,最大水胶比为0.35,最小胶凝材料为400kg/m 3。

取水胶比0.31。

三、计算1m 3混凝土各项材料用量1、根据TB10424-2010《铁路混凝土工程施工质量验收标准》要求，每立方混凝土中胶凝材料用量为490kg ，外加剂结合经验，掺量为1.1％，即5.39kg ，混凝土中粉煤灰掺量为胶凝材料总量的16％，则粉煤灰在混凝土中用量为490kg ×16%=78kg ，水泥用量为490-78=412kg 。

2、砂率（βs ）砂率取 βs =39%3、粗骨料和细骨料用量的确定，应符合下列规定： 采用重量法应按下列公式计算：m c0+m g0+m s0+m w0= m cp …………………………………………………………………………①%100000⨯+=s g s s m m m β …………………………………………………………………………②式中：m c0——每立方米混凝土的水泥用量（kg ）； m g0——每立方米混凝土的粗骨料用量（kg ）； m s0——每立方米混凝土的细骨料用量（kg ）； m w0——每立方米混凝土的用水量（kg ）； βs ——砂率（%）；m cp ——每立方米混凝土拌合物的假定重量（kg ），其值可取2300～2500kg 。

徐州市城市轨道交通1号线一期工程02分部工程混凝土配合比申报材料使用部位:明柱等强度等级: C55 配合比报告编号:江苏铸本众鑫混凝土工程有限公司试验室二O一七年六月二十五日C55混凝土配合比设计说明一、工程名称徐州市城市轨道交通1号线一期工程02分部工程二、环境条件等级Ⅰ- B三、设计目的保证混凝土强度及耐久性满足结构设计要求，工作性能满足施工工艺要求，经济合理。

四、技术指标1、强度等级：C55;2、坍落度要求：160mm-200mm；3、使用年限级别：100年；五、设计依据1、《铁路混凝土结构耐久性设计规范》(TB10005-2010)2、JGJ55-2011《普通混凝土配合比设计规程》；3、GB 50204-2015《混凝土结构工程施工质量验收规范》；4、GB 50208-2011《地下防水工程质量验收规范》；5、《招标文件范本》中有关规定。

六、原材料技术标准水泥：GB175-2007《通用硅酸盐水泥》砂石：JGJ52-2006《普通混凝土用砂、石质量及验收方法标准》粉煤灰：GB/T 1596-2005《用于水泥和混凝土中的粉煤灰》矿粉：GB/T 18046-2008《用于水泥和混凝土中的粒化高炉矿渣粉》外加剂：GB 8076-2008《混凝土外加剂》水：JGJ 63-2006《混凝土用水标准》七、混凝土配合比设计参数1、最大水胶比:C55≤0.36；2、最小胶凝材料用量：380kg/m3；最大胶凝材料用量：500kg/m3；3、坍落度: 160-200mm；八、所用原材料1、水泥：淮海中联水泥 P.O52.5；2、粉煤灰：徐州聚凝建材科技有限公司（华润电厂）F类Ⅰ级；3、矿渣粉：江苏彭旺粉磨有限公司S95；4、砂：江砂Ⅱ区中砂；5、碎石： 5～20mm；6、水：自来水；7、减水剂：江苏苏博特新材料股份有限公司PCA-I聚羧酸高性能减水剂。

C55混凝土配合比计算书一、砼配合比设计计算1.1计算配制强度（1）配合比选用JGJ55-2011《普通混凝土配合比设计规程》中4.0.1中的计算公式计算ｆCU，O≥ｆCU，K+1.645σ标准差按JGJ55-2011《普通混凝土配合比设计规程》中4.0.2中取σ=6.0 MPɑｆCU，O =55+1.645×6=64.9 MPɑ（2）此配合比所选用碎石，回归系数ɑa和ɑb选用JGJ55-2011《普通混凝土配合比设计规程》中5.1.2表中的相关系数ɑa=0.53 ɑb=0.20（3）此配合比所选用普通52.5标号水泥，水泥强度等级富于系数按JGJ55-2011《普通混凝土配合比设计规程》中5.1.4表中的相关系数γc=1.16取值ｆce=52.5×1.10=57.8为保守起见宜取经验值ｆce=57.0Mpa（4）粉煤灰为F类I级按JGJ55-2011《普通混凝土配合比设计规程》中5.1.3表取值粉煤灰掺量12%，影响系数γf=0.85（5）矿粉为S95按JGJ55-2011《普通混凝土配合比设计规程》中5.1.3表取值矿粉掺量12%，影响系数γs=1.0（6）胶凝材料28d强度取值fb=γf×γs×fce=0.85×1.0×57=48.4(Mpa)1.2计算水胶比水胶比公式按JGJ55-2011《普通混凝土配合比设计规程》中5.1.1ɑa×ｆbW/B=(ｆCU，O+ɑa×ɑb×ｆb)=0.53×48.4/(64.9 + 0.53×0.20×48.4)=0.36计算出水胶比为0.36，考虑到本工程的重要性提高强度富余量取水胶比为0.32。

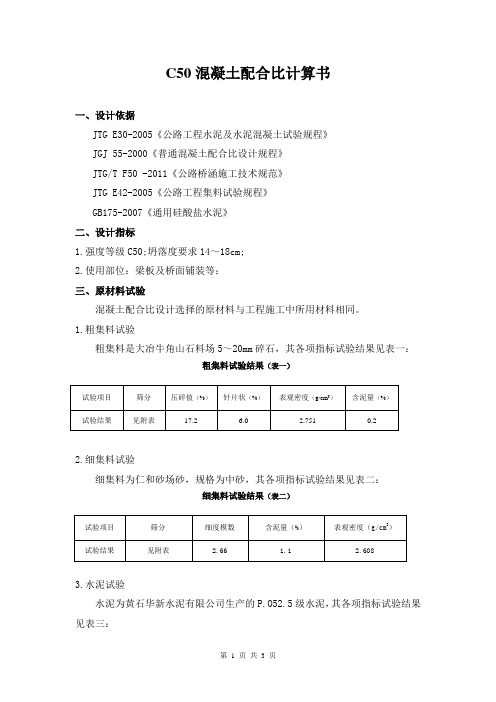

C50混凝土配合比计算书一、设计依据JTG E30-2005《公路工程水泥及水泥混凝土试验规程》JGJ 55-2000《普通混凝土配合比设计规程》JTG/T F50 -2011《公路桥涵施工技术规范》JTG E42-2005《公路工程集料试验规程》GB175-2007《通用硅酸盐水泥》二、设计指标1.强度等级C50;坍落度要求14～18cm;2.使用部位：梁板及桥面铺装等；三、原材料试验混凝土配合比设计选择的原材料与工程施工中所用材料相同。

1.粗集料试验粗集料是大冶牛角山石料场5～20mm碎石，其各项指标试验结果见表一：粗集料试验结果（表一）2.细集料试验细集料为仁和砂场砂，规格为中砂，其各项指标试验结果见表二：细集料试验结果（表二）3.水泥试验水泥为黄石华新水泥有限公司生产的P.O52.5级水泥，其各项指标试验结果见表三：水泥试验结果（表三）4．水：饮用水；5．外加剂：武汉祺丰科技有限公司生产的QF-A2缓凝型聚羧酸系高性能减水剂，掺量为水泥用量的1.2%。

四、配合比设计1.确定混凝土配制强度f cuo =fcuk+1.645*6=50+1.645*6=59.87 (Mpa)2.计算水灰比W/C =(αa* f ce)/( f cuo+αa*αb**f ce)=0.39根据耐久性要求采用水灰比W/C=0.33进行配合比试配，其中：富余系数取1.00，fce =52.5*1.00=52.5(Mpa),αa=0.46, αb=0.07。

3.确定用水量根据坍落度要求140～180mm，砂、碎石及减水剂情况，取单位砼用水量为198Kg，掺入减水剂（减水率25%）后用水量=198*（1-25%）=148（Kg）4.确定水泥用量M co =Mwo/（W/C）=148/0.33=448（Kg），，故水泥用量Mc=4485．确定外加剂用量根据设计坍落度和材料情况，选定外加剂掺量为水泥用量的 1.2%，即单位外加剂用量为=448*1.2%=5.376Kg6.确定砂率根据粗集料最大粒径、细集料品种和水灰比选定砂率为37%，即βs=0.37。

C50砼配合比设计计算书一设计依据1、省道215线宜章黄沙至莽山二级公路招标文件及设计图纸2、JTG /TF50-2011《公路桥涵施工技术规范》3、JGJ 55－2011《普通混凝土设计规程》4、JTG E42-2005《公路工程集料试验规程》5、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》6、GB50119－2013《混凝土外加剂应用技术规范》7、GB175-2007《通用硅酸盐水泥》二设计要求1、设计强度：C502、坍落度：140～180mm。

3、使用部位：桥梁上部构造等工程等设计强度等级为C50的部位三原材料1、水泥：湖南金磊南方水泥有限公司南方牌P.O52.5水泥；2、砂：韶关河砂，级配良好，细度模数2.9、表观密度2.687g/cm3、堆积密度1.500g/cm33、碎石：宜章长冲碎石场碎石，为5～25 mm连续级配，表观密度2674kg/m3、堆积密度1499kg/m34、外加剂：湖南永利混凝土外加剂有限公司的YL-C缓凝型高效减水剂，掺量为水泥质量的1.2 %，实测减水率为24 %，5、水：工地饮用水5．原材料按JTG E42－2005、JTG E30－2005进行试验，试验结果均符合规范要求，资料附后。

四按规程JGJ55－2011进行配合比计算1．确定试配强度：f cu,0＝f cu,k＋1.645σ＝50＋1.645×6＝59.9 MPa2 计算水胶比：f b=f ce=γc f ce,g=1.10*52.5=57.75，查表a a=0.53,a b=0.20.W/B=a a·f b/( f cu,o+a a·a b·f b)=0.53×57.75/(59.9+0.53×0.20×57.75)=0.46根据JGJ55-2000《普通混凝土配合比设计规程》、JTJ041-2000《公路桥涵施工技术规范》、省道215线宜章黄沙至莽山二级公路招标文件及设计图纸、《混凝土结构工程施工质量验收规范》等技术标准及设计文件的要求。

C35混凝土配比计算书(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--混凝土配合比试验计算单第 1 页共 5 页C35混凝土配合比计算书一、设计依据TB 10425-94 《铁路混凝土强度检验评定标准》TB 10415-2003《铁路桥涵工程施工质量验收标准》JGJ 55－2011《普通混凝土配合比设计规程》TB 10005-2010《铁路混凝土结构耐久性设计规范》TB 10424-2010《铁路混凝土工程施工质量验收标准》GB/T 50080-2002《普通混凝土拌合物性能试验方法标准》GB/T 50081-2002《普通混凝土力学性能试验方法标准》GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》设计图纸要求二、技术条件及参数限值设计使用年限：100年；设计强度等级：C35；要求坍落度：160～200mm；胶凝材料最小用量340 kg/m3；最大水胶比限值：；耐久性指标：56d电通量＜1200C；配合比试验计算单第 2 页共 5 页三、原材料情况1、水泥：徐州丰都物资贸易有限公司，P·O （试验报告附后）2、粉煤灰：中铁十五局集团物资有限公司，F类Ⅱ级（试验报告附后）3、砂子：（试验报告附后）4、碎石： 5～连续级配碎石，5～10mm由石场生产；10～2０mm由石场生产；16～由石场生产；掺配比例5～10mm 为30%；10～20mm为50%；10～为20%（试验报告附后）5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂（试验报告附后）6、水：混凝土拌和用水（饮用水）（试验报告附后）四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》JGJ55—2011、《铁路桥涵工程施工质量验收标准》TB 10415-2003，混凝土的配制强度采用下式确定：0,fcucu MPf=k+≥σ+=⨯35432.（a）0.5645.1645.1,（2）按照《铁路混凝土结构耐久性设计设计规范》TB10005-2010规定，根据现场情况：1、成型方式：混凝土采用罐车运输，混凝土泵送施工工艺。

C50砼配合比设计计算书一设计依据1、JTG /TF50-2011《公路桥涵施工技术规范》2、JGJ 55－2011《普通混凝土设计规程》3、JTG E42-2005《公路工程集料试验规程》4、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》5、GB50119－2013《混凝土外加剂应用技术规范》6、GB175-2007《通用硅酸盐水泥》7、GB/T 50080《普通混凝土拌合物性能试验方法标准》二设计要求1、设计强度：C502、坍落度：160～200mm。

3、使用部位：桥梁上部构造等工程等，设计强度等级为C50的部位三原材料1、水泥：广西鱼峰水泥有限公司鱼峰牌P.O52.5水泥；2、砂：贝江河砂，级配良好，细度模数2.94、表观密度2.677g/cm3、堆积密度1.500g/cm33、碎石：神龙碎石场碎石，为5～25 mm连续级配，表观密度2704kg/m3、堆积密度1499kg/m34、外加剂：广西科达建材有限公司KD-JS缓凝高效减水剂，掺量为水泥质量的1.2 %，实测减水率为24 %，5、水：工地饮用水5．原材料按JTG E42－2005、JTG E30－2005进行试验，试验结果均符合规范要求，资料附后。

四按规程JGJ55－2011进行配合比计算1．确定试配强度：fcu,0＝fcu,k＋1.645σ＝50＋1.645×6＝59.9 MPa2 计算水胶比：fb=fce=γcfce,g=1.10*52.5=57.75，查表aa=0.53, ab=0.20.W/B=aa·fb/( fcu,o+aa·ab·fb)=0.53×57.75/(59.9+0.53×0.20×57.75)=0.46 根据JGJ55-2000《普通混凝土配合比设计规程》、JTGF50-2011《公路桥涵施工技术规范》、《混凝土结构工程施工质量验收规范》等技术标准及设计文件的要求。

编号：=59.92、计算水灰比(W/C)：W/C==0.46=57.8181kg/m 34、每立方米（基准）混凝土的水泥用量（m co )可按下式计算：根据经验确定为 m wo =αa ·f ce————————f cu,o +αa ·αb ·f cef ce ——水泥28天抗压强度实测值（Mpa),如无实测值可按下式计算：f ce =r c ·f ce,g3、每立方米混凝土的用水量确定（m wo )： αa ：用碎石取0.53，用卵石取0.49。

m cp ：此值在2350~2450之间。

αb ：用碎石取0.07~0.28,用卵石取0.27~0.33,用碎卵石取0.20~0.30。

r c ：此值在1.10~1.13之间。

四、配合比设计及计算：1、试配强度：f cu,o =f cu,k +1.645ζζ：此值在3~6之间，根据管理水平而定。

λ：此值在1.0~1.2之间。

四、与配比相关的参数取数如下表：混凝土配合比计算书(体积法）一、工程名称：二、混凝土设计强度等级：C50要求坍落度160-180mmm wo m co =————W/C=390kg/m 3m c =m co ·μ=0kg/m3=0kg/m 3m k ==0kg/m3m p =m co ·δ=0kg/m 3m ca ==390kg/m 37、混凝土的砂率（βs)按经验确定为：βs=36%m so (砂）==688βs·ρs=681kg/m 3m go (石）=688=1228kg/m 3m w ==2.3kg/m 3负责人：审核：计算：9、计算外加剂的用量（m w )：(m ca +m fa +m p +m k )·ε说明：本计算书依据标准《普通混凝土配合比设计规程》（JGJ55-2011）进行计算。

8、计算膨胀剂用量（m p )：6、计算每立方米实用混凝土的水泥用量（m ca )：m co -(m fa /λ+m k )8、计算混凝土的粗细骨料用量，这里采用体积法计算如下：[1000-(q+m wo /ρw +m fa /ρf +m ca /ρc +m p /ρp +m k /ρk )]·βs·ρs(1-βs)ρg5、每立方米砼掺合料用（m c )：6、每立方米混凝土的粉煤灰用量（m fa )：m fa =m co ·λω7、每立方米砼矿粉掺用量（m k )：m c -(m fa /λ）。

混凝土配合比设计计算书（一）备注：混凝土配合比计算表(二）水泥强度等级值32.5富余系数 1.12水泥强度等级值的富余(g c )g s ）项目指标维勃稠度16～20（s ）11～155～10项目指标坍落度10～301.00%（mm ）35～5055～7075～905.2.1 每立方米干硬性或塑性混凝土的用水量（m wo ）1．混凝土水胶比在0.40～0.80范围时，可按表5.2.1-2．混凝土水胶比小于0.40时，可通过试验确定。

表 5.2.1-1 干硬性混凝土的用水量（拌合物稠度 5.2.1-2 塑性混凝土的用拌合物稠度剂掺量为1．坍落度小于10mm 的混凝土，其砂率应经试验确定。

注：① 本表用水量系采用中砂时的取值。

采用细砂时，每立方米混凝土用水量可增加② 掺用矿物掺合料和外加剂时，用水量应相应调整。

3．坍落度大于60mm 的混凝土砂率，可经试验确定，也可在表5.4.2的基础上，按坍5.4.2 当缺乏砂率的历史资料时，混凝土砂率的确定应2．坍落度为10～60mm 的混凝土砂率，可根据粗骨料品种、最大公称水胶比（W/B ）100.426～320.530～350.633～380.736～41 3.只用一个单粒级粗骨料配制混凝土时，砂率应适当增大。

粗骨料最大公称粒径（mm ）最小搅拌的拌合物量（L ）≤31.52040255.4.2 混凝土的砂率（％）卵石最大mm ）注：1.本表数值系中砂的选用砂率，对细砂或粗砂，可相应地减少或2.采用人工砂配制混凝土时，砂率可适当增大；表 6.1.3 混凝土试配的最小搅拌量42.552.51.16 1.10.490.13粒化高炉矿渣粉影响系数g s110.95～1.000.90～1.000.80～0.900.70～0.85的富余系数(g c )a 、ab 选用表卵石化高炉矿渣粉影响系数（g s ）每立方米干硬性或塑性混凝土的用水量（m wo）应符合下列规定：混凝土水胶比在0.40～0.80范围时，可按表5.2.1-1和表5.2.1-2选取；混凝土水胶比小于0.40时，可通过试验确定。
