10kV框架式并联电容器技术规范

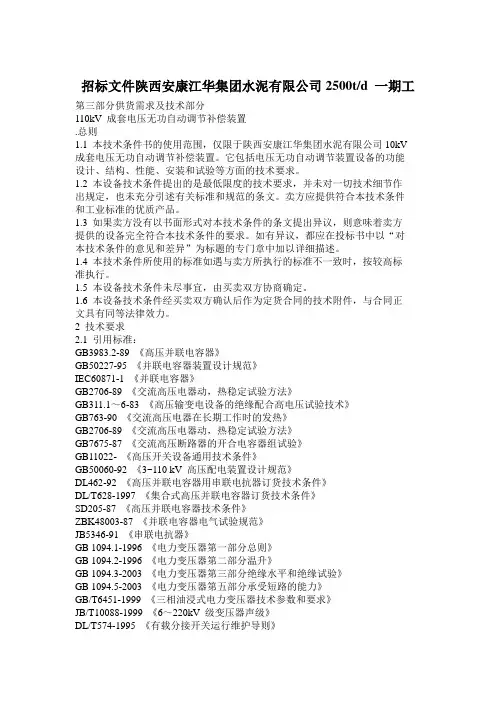

招标文件陕西安康江华集团水泥有限公司2500t/d 一期工第三部分供货需求及技术部分110kV 成套电压无功自动调节补偿装置.总则1.1 本技术条件书的使用范围，仅限于陕西安康江华集团水泥有限公司10kV 成套电压无功自动调节补偿装置。

它包括电压无功自动调节装置设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

卖方应提供符合本技术条件和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本技术条件的条文提出异议，则意味着卖方提供的设备完全符合本技术条件的要求。

如有异议，都应在投标书中以“对本技术条件的意见和差异”为标题的专门章中加以详细描述。

1.4 本技术条件所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术条件未尽事宜，由买卖双方协商确定。

1.6 本设备技术条件经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。

2 技术要求2.1 引用标准：GB3983.2-89 《高压并联电容器》GB50227-95 《并联电容器装置设计规范》IEC60871-1 《并联电容器》GB2706-89 《交流高压电器动，热稳定试验方法》GB311.1～6-83 《高压输变电设备的绝缘配合高电压试验技术》GB763-90 《交流高压电器在长期工作时的发热》GB2706-89 《交流高压电器动，热稳定试验方法》GB7675-87 《交流高压断路器的开合电容器组试验》GB11022- 《高压开关设备通用技术条件》GB50060-92 《3~110 kV 高压配电装置设计规范》DL462-92 《高压并联电容器用串联电抗器订货技术条件》DL/T628-1997 《集合式高压并联电容器订货技术条件》SD205-87 《高压并联电容器技术条件》ZBK48003-87 《并联电容器电气试验规范》JB5346-91 《串联电抗器》GB 1094.1-1996 《电力变压器第一部分总则》GB 1094.2-1996 《电力变压器第二部分温升》GB 1094.3-2003 《电力变压器第三部分绝缘水平和绝缘试验》GB 1094.5-2003 《电力变压器第五部分承受短路的能力》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》JB/T10088-1999 《6～220kV 级变压器声级》DL/T574-1995 《有载分接开关运行维护导则》GB/T13499-1992 《电力变压器应用导则》GB 2421-89 《电工电子产品基本环境试验规程》GB6162-85 《静态继电保护装置的电气抗干扰试验》GB6587.4-86 《电子测量仪器震动试验》GB6587.5-86 《电子测量仪器冲击试验》GB6587.6-86 《电子测量仪器运输试验》GB9969.1-88 《工业产品使用说明书总则》GB11920-89 《电站电气部分集中控制装置通用技术条件》SD325-89 《电力系统电压和无功技术导则》DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》GB/T16927.1-1997 《高电压试验技术第一部分：一般试验要求》GB/T16927.2-1997 《高电压试验技术第二部分：测量系统》GB50150-91 《电气设备安装工程电气设备交接试验标准》GB/T14598.10-1996 《快速瞬变干扰试验》GB/T14598.13-1998 《1MHz 脉冲群干扰试验》GB11032－××××《交流无间隙金属氧化物避雷器》（报批稿）GB4208-84 《外壳防护等级的分类》2.2 使用环境条件：（1）海拔高度：<1000 米（2）环境温度：–15℃~40℃（3）空气相对湿度：<90%（4）地震烈度：8 度2.3 工程条件：A.系统电压：10kVB.系统最高电压：10.7kVC.系统额定频率：50HzD.安装地点：户内E.安装方式：地脚螺栓2.4 基本技术参数：2.4.1 额定电压：10.5kV2.4.2 最高工作电压：10.7kV2.4.3 额定频率：50Hz2.4.4 电压无功自动调节装置要求A.调压器主要参数额定电压：10.5kV额定频率：50Hz最大输出容量：6000 kVar阻抗：小于2.0%（折算到电磁容量）环境温度：-35℃～+40℃相对湿度：≤95% (25℃时)相数：三相套管爬距：按IV 类污染源选择，即3.1cm/ kV温升限值：按GB1094.2 标准要求，并考虑一定谐波电流发热（按10%额定电流）。

国家电网公司集中规模招标采购年第四批项目技术规范专用部分（编号1017003-0010-01）66kV变电站10kV/0.9Mvar框架式并联电容器成套装置（不含电抗器）设计单位： 2010年 10月目录1 标准技术参数 (1)2 项目需求部分 (4)2.1货物需求主要参数和供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表 (4)2.3图纸资料提交单位 (6)2.4工程概况 (6)2.5使用条件 (6)2.6项目单位可选技术参数 (7)2.7项目单位技术差异 (8)2.8一次、二次及土建接口要求（扩建工程） (8)3 投标人响应部分 (8)3.1投标人技术偏差 (8)3.2投标产品的销售及运行业绩 (8)3.3推荐的备品备件、专用工具和仪器仪表 (9)3.4最终用户的使用情况证明 (9)3.5投标人提供的试验检测报告 (9)3.6投标人提供的鉴定证书表 (9)3.7投标人提供的其他资料 (8)1 标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。

“投标人保证值”应与型式试验报告相符。

如有偏差，请填写技术偏差表。

表1 标准技术参数表F2.5U N直流电压作用下，10min内放电5次，电容量变化在 2%以下2 项目需求部分2.1 货物需求主要参数和供货范围2.1.1 货物需求主要参数和数量表2 货物需求主要参数和数量一览表表3 货物供货范围一览表2其他附件包括：支柱绝缘子、隔离开关和接地开关、框架、连接线等。

2.2 必备的备品备件、专用工具和仪器仪表表4 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表5所列单位，卖方提交的须经确认的图纸资料及其接收单位。

表5 卖方提交的图纸资料及其接收单位一览表2.4 工程概况2.4.1项目名称：2.4.2项目单位：2.4.3工程规模：。

2.4.4工程地址：2.4.5交通、运输：2.5 使用条件2.5.1 环境条件表6 环境条件一览表252.5.2 系统条件（1）系统标称电压： 10 kV。

XX35kV电网调整工程IOkV框架式电容补偿装置技术要求XX市XX工程设计咨询有限责任公司二O二X年X月E-maikXIOkV户外装配式电容器装置供货一览表1.总则1.1本技术条件适用于国产IOkV电容补偿装置订货。

1.2本技术条件既可以用于具体工程项目设备招标并作为设备招标书的一部分，又可以作为具体工程项目订货技术协议的附件。

如供方采用未列入本技术条件的标准、技术服务条款，或者在工艺、材料、结构、性能参数与本文件不同的地方，以及产品所采用外购部件等，供方除在投标书中明确陈述外，双方应在订货技术协议中另作说明。

如果供方没有异议，本订货技术条件将与商务合同同时生效。

1.3本技术条件凡标明参数数值的或者提出要求的，是作为特别强调，其他未标明的均应执行相关GB、DL或IEC标准。

1.4除有特殊说明外，供方必须使用国家法定计量单位。

1.5供方提供的产品，应通过型式试验和两部鉴定，并进实际运行证明是质量优良、安全可靠的产品。

1.6提供产品的组织（供方），应是经过法定程序进行了GB/T112001标准质量体系认证的组织。

2.引用标准下列标准所包含的有关条文,通过引用而成为本技术条件的条文。

所有标准都会被修订,使用本技术条件的各方，应探讨采用下列标准最新版本的可能性。

•GB3983.2-89《高电压并联电容器》•DL/T604-1996《高压并联电容器装置订货技术条件》•GB50227-95《并联电容器装置设计规范》•DL/T653-1998《高压并联电容器用放电线圈订货技术条件》•GB10229-88《电抗器》•GB6450-86《干式电力变压器》•DL462-92《高压并联电容器用串联电抗器》3.使用环境：海拔高度：≤100Om环境温度：-25C〜+45℃风速：W35m∕s最大日温差：≤250C覆冰厚度：≤10mm抗震能力：水平加速度：0.25g垂直加速度：0.125g空气污秽程度：Hl级安装地点：户外4.技术参数要求：4.1型号：TBB-10-900-IW片散式单个电容100kVar接线型式：单星形接线开口三角电压保护单元型号：BAM型4.2额定电压：11.5/月频率：50Hz二次侧容量IOoVA4.3额定容量及数量：900kvar2台4.4电容量允许偏差：电容器组的实测电容值与额定值之差不超过额定值的5船三相之间电容量不平衡不大于2%。

紫金锌业35kV输变电工程10kV电容器技术协议需方：新疆紫金锌业有限公司设计单位：山东省环能设计院股份有限公司供方：2021年1月目录一、工程概述 ............................................................................................................... 错误!未定义书签。

二、主要标准 (3)三、运行环境条件 (3)四、产品应遵循的设计图纸 (3)五、基本技术参数 (4)六、技术要求 (4)七、供货范围 (5)一、主要标准1、《高电压并联电容器》GB 3983.22、《额定电压660V以上交流电力系统用并联电容器：总则、性能、试验和标志—安全要求—安装和运行指南》IEC 8713、《并联电容器装置设计规范》GB 502274、《3.6kV～40.5 kV交流金属封闭开关设备和控制设备》GB39066、《标称电压1000V以上交流电力系统用并联电容器第1部分：总则》GB/T 11024.17、《高压并联电容器用串联电抗器订货技术条件》DL 462本条款仅列出了应执行的主要标准规范，除执行上述规范外，尚应符合国家现行有关强制性标准的规定，以及其它适应于产品内容的其它标准规范。

如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。

若本技术规格书与相关的技术规格书或标准规范有冲突，则应向甲方咨询并得到其书面裁决后才能开展工作。

所有标准都可能被修订，厂方须使用所列标准的最新版本。

二、运行环境条件1、环境温度最高温度：+45ºC最低温度：-30ºC2、年平均气温：11.4ºC3、年平均相对湿度：≤47%4、海拔高度：1000m5、地震裂度：8度6、安装位置：户内7、污秽等级：Ⅳ级（户外）（泄漏比距≥3.1cm/kV）；Ⅲ级（户内）（泄漏比距≥2.5cm/kV三、产品应遵循的设计图纸1、电气主接线图；2、一层电气平面图。

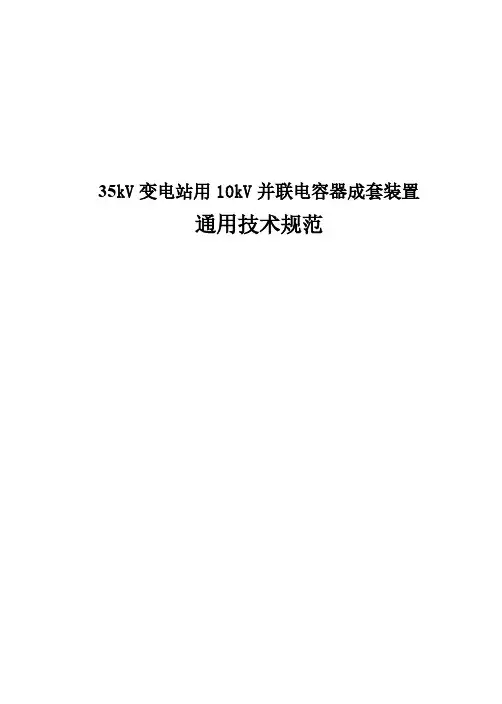

35kV变电站用10kV并联电容器成套装置通用技术规范并联电容器装置标准技术规范使用说明一、总体说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表8 项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“表8 项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 投标人技术偏差表”外，必要时应提供相应试验报告。

二、具体使用说明1、本并联电容器装置采购规范的使用范围涵盖35kV变电站，并联电容器装置的电压等级为10kV，其单套额定容量由1000kvar到4000kvar，共计9种规格，物资采购通用及专用技术规范共10本（通用技术规范1本和专用技术规范9本）。

2、并联电容器装置物资采购标准目录中的设备编号含义如下所示：变电站电压等级，0.6—66kV ，1—110kV ，2—220kV ，3—330kV ，5—500kVN —内熔丝加继电保护；J —继电保护电抗率：1—1%；5—5%；12—12%单台电容器容量，kvar 电容器组容量，kvar 并联电容器装置型式：K —框架式；H —集合式并联电容器装置标称电压：A —10kV ；B —35kV ；C —66kV 设备代号：C —并联电容器装置例1：5C-BK60000/500-5N 表示500kV 变电站用35kV 框架式并联电容器装置，单组容量为60000kvar ，单台电容器容量为500kvar ，电抗率为5%，单台电容器保护方式采用内熔丝加继电保护。

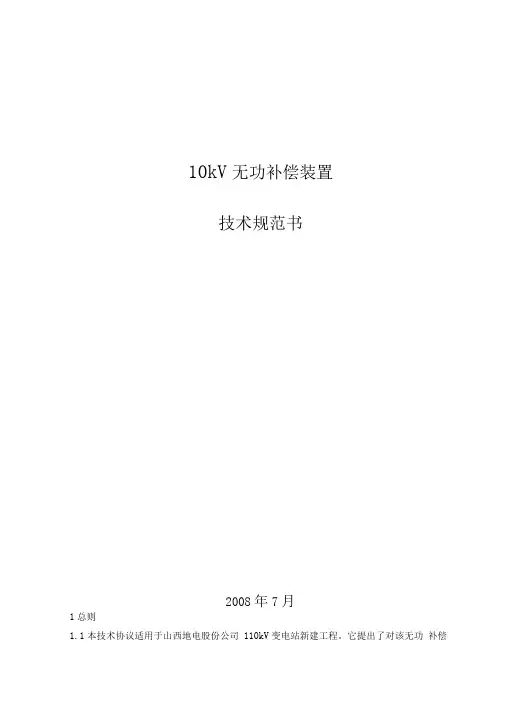

10kV无功补偿装置技术规范书2008年7月1总则1.1本技术协议适用于山西地电股份公司110kV变电站新建工程。

它提出了对该无功补偿设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本技术协议中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本协议和工业标准并经鉴定合格的优质产品。

1.3如果供方没有以书面形式对本技术协议的条文提出异议，则表示供方提供的设备完全符合本技术协议的要求。

如有异议，不管是多么微小，都应以书面形式在投标文件中提交需方。

2技术要求2.1设备制造应满足下列规范和标准，但并不仅限于此：GB311《高压输变电设备的绝缘配合》GB270《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB5582《高压电力设备外绝缘污秽等级》GB273《变压器、高压电器和套管的接线端子》高压并联电容器装置技术标准----国家电网公司DL/T604—1996高压并联电容器装置订货技术条件》GB3983 2 —89《交流高压并联电容器》DL462-91《高压并联电容器用串联电抗器订货技术条件》以上标准均执行最新版本。

2.2使用环境条件：2.2.1 户外/户内：户外最高温度：37 C最低温度：-23.3 C最大风速：23m/s环境湿度：月平均相对湿度不大于90%日平均相对湿度不大于95%污秽等级：川级海拔高度：< 1000m地震烈度：7度2.系统运行条件2.1系统标称电压10 kV2.2最高运行电压11 kV2.3额定频率50 H^2.4中性点接地方式非有效接地2.5电容器组接线方式星形2.6电容器分组数2X32.7串联电抗器安装位置户外3.设备主要参数3.1框架式并联电容器基本技术参数：3.1.1电容器额定电压11 kV3.1.2电容器额定容量整组容量3000+1800 kvar 可在1800、3000、4800 :个位置自动投切。

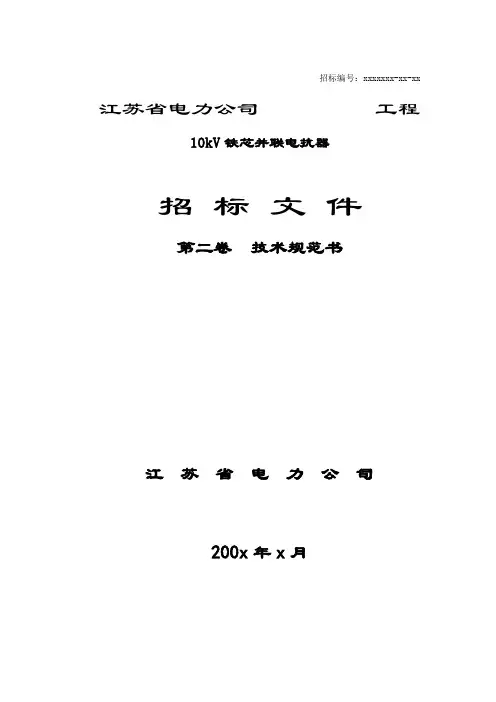

招标编号：xxxxxxx-xx-xx 江苏省电力公司工程10kV铁芯并联电抗器招标文件第二卷技术规范书江苏省电力公司200x年x月目录1. 总则2. 工作范围2.1 供货范围2.2 服务范围2.3 技术文件3. 技术要求3.1 标准3.2 使用环境条件3.3 技术要求4. 质量保证5. 试验6. 包装、运输和储存7. 制造厂应提供的数据及资料8. 卖方应填写的主要部件来源、规范一览表附表1: 10kV铁心并联电抗器供货表附表2: 投标差异表(格式)10kV串联电抗器技术规范书1. 总则1.1 本设备技术规范书适用于 10kV铁心并联电抗器, 它提出了该电抗器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范提出的是最低限度的技术要求。

凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议, 则意味着卖方提供的设备完全符合本规范书的要求。

如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。

1.6本设备技术规范书未尽事宜, 由买、卖双方协商确定。

1.7 卖方在应标技术规范中应如实反映应标产品与本技术规范的技术差异。

如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标技术规范的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。

1.8 卖方应充分理解本技术规范并按本技术规范的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。

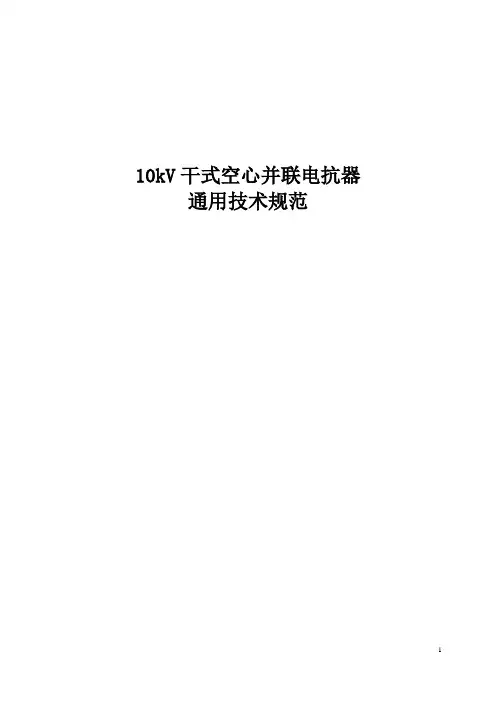

10kV干式空心并联电抗器通用技术规范1本规范对应的专用技术规范目录210kV干式空心并联电抗器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分的表6“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写表7“技术偏差表”外，必要时应提供相应试验报告。

7、专用技术规范中表1“标准技术参数表”中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。

项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写“字样）；表1中若有“项目单位填写“项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写且应在表7中填写相应的响应值。

3目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 投标人应提供的技术文件 (1)1.4 标准与规范 (3)2结构及其他要求 (3)2.1结构、材料要求 (3)2.2铭牌 (4)2.3电气一次接口 (4)2.4 电气二次接口 (6)2.5 土建接口 (6)3 试验 (1)3.1 例行试验 (1)3.2 型式试验 (1)3.3 特殊试验 (1)3.4 现场试验 (1)4 安装要求 (1)41 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

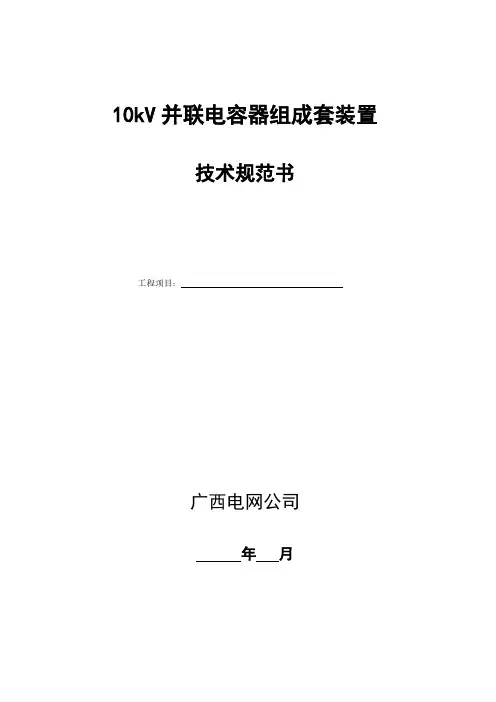

广西电网公司 10kV 并联电容器成套装置技术规范书
1 总则 1.1 本规范书适用于 10kV 并联电容器组成套装置，它提出设备的功能设计、结构、性能、安装 和试验等方面的技术要求。 1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未 对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现 行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统） 完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规 范书的差异（表）”为标题的专门章节加以详细描述。本规范书的条款，除了用“宜”字表述的条款 外，一律不接受低于本技术规范条款的差异。不允许直接修改本技术规范书的条款而作为供方对本技 术规范书的应答。 1.4 本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、 供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。应遵循的主要标准如下: GB 4208-2008 外壳防护等级(IP代码) GB 1984-2003 高压交流断路器 GB 2706-1999 交流高压电器动、热稳定试验方法 GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器 第1部分：总则 性能、试验 和定额 安全要求 安装和运行导则 GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器 第2部分：耐久性试验 GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器 第4部分: 内部熔丝 GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求 GB/T5582-1993 高压电力设备外绝缘污秽等级 GB 50060-1992 3～110kV高压配电装置设计规范 GB 15116.5-1994 交流高压熔断器 并联电容器外保护用熔断器 GB 50227-1995 并联电容器装置设计规范 GB/T 6916-1997 湿热带电力电容器 GB/T 16927.2～GB/T 16927.6-1997 高电压试验技术 GB.311.1—1997 高压输变电设备的绝缘配合 GB 50150-2006 电气装置安装工程 电气设备交接试验标准 DL/T 402-2007 交流高压断路器订货技术条件 DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件 DL 462-1992 高压并联电容器用串联电抗器订货技术条件

简洁高效

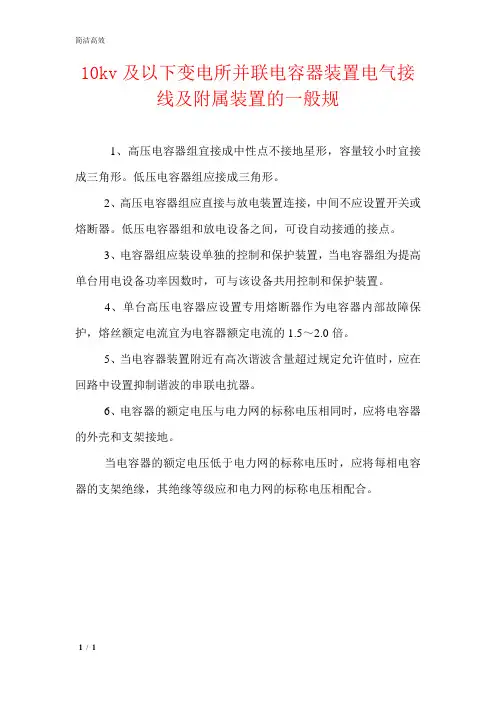

10kv及以下变电所并联电容器装置电气接
线及附属装置的一般规
1、高压电容器组宜接成中性点不接地星形，容量较小时宜接成三角形。

低压电容器组应接成三角形。

2、高压电容器组应直接与放电装置连接，中间不应设置开关或熔断器。

低压电容器组和放电设备之间，可设自动接通的接点。

3、电容器组应装设单独的控制和保护装置，当电容器组为提高单台用电设备功率因数时，可与该设备共用控制和保护装置。

4、单台高压电容器应设置专用熔断器作为电容器内部故障保护，熔丝额定电流宜为电容器额定电流的1.5～2.0倍。

5、当电容器装置附近有高次谐波含量超过规定允许值时，应在回路中设置抑制谐波的串联电抗器。

6、电容器的额定电压与电力网的标称电压相同时，应将电容器的外壳和支架接地。

当电容器的额定电压低于电力网的标称电压时，应将每相电容器的支架绝缘，其绝缘等级应和电力网的标称电压相配合。

1/ 1。

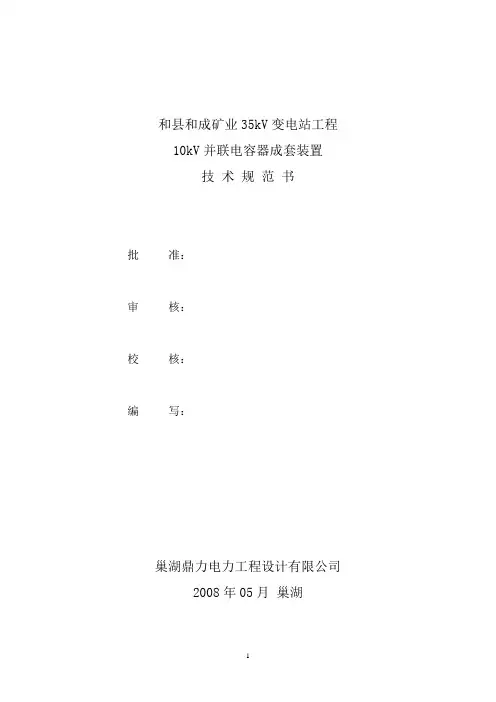

和县和成矿业35kV变电站工程10kV并联电容器成套装置技术规范书批准：审核：校核：编写：巢湖鼎力电力工程设计有限公司2008年05月巢湖目录1. 总则2. 技术要求3. 使用环境条件4 . 设备名称及套数、型号规格5 . 设备概况6. 配件的技术要求及质量保证7. 整机8. 技术服务9. 质量保证和试验附图：电容器接线图1总则1.1本规范书的使用范围仅限于和县和成矿业35kV变电站工程10kV并联电容器成套装置的定货，它包括本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。

1.3本规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。

1.4如果供方没有以书面形式对本规范书的条文提出异议，那么需方可以认为供方所供的产品应符合本规范书的要求。

1.5在签定合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，根据具体情况由供需双方共同商定。

2技术要求2.1 设备制造应满足下列规范和标准DL/T628-1997 《集合式并联电容器装置设计规范》GB50227-95 《并联电容器装置设计规范》GB311.1-83 《高压输变电设备的绝缘配合》GB5582 《高压电力设备外绝缘污秽等级》GB311.2-311.6 《高电压试验技术》GB3983.2-93 《高电压并联电容器》GB11024-89 《高电压并联电容器耐久性试验》GB11025-89 《并联电容器用内部熔丝和内部过电压隔离器》ZBK48003-87 《并联电容器电器试验规范》JB3840 《并联电容器单台保护用高压熔断器》SD205-87 《高压并联电容器技术条件》DL462-92 《高压并联电容器用串联电抗器订货技术条件》DL653-1998 《高压并联电容器用放电线圈订货技术条件》其它有关的现行标准3使用环境条件3.1 海拔高度：1000m3.2 最高气温：+40℃3.3最低气温：-10℃3.4 最大日温差：25℃3.5 最大风速：30m/s3.6 覆冰厚度：5mm3.7 最大月平均相对湿度：不大于90%(25℃)最大日平均相对湿度：不大于95%(25℃)3.8日照强度：0.1W/cm2 (风速0.5m/s)3.9 抗震能力：地面水平加速度：0.2g地面垂直加速度：0.1g共振正弦二周波，并应考虑导线振荡和导线张力的影响，安全系数1.67。

山东陵城区恒盛35kV变电站新建工程10kV 并联电容器组成套装置招标文件（技术规范通用部分）2016年07月济南目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于10kV并联电容器组成套装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要标准如下:GB 4208-2008 外壳防护等级(IP代码)GB 1984-2003 高压交流断路器GB 2706-1999 交流高压电器动、热稳定试验方法GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器第1部分：总则性能、试验和定额安全要求安装和运行导则GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器第4部分: 内部熔丝GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T5582-1993 高压电力设备外绝缘污秽等级GB 50060-1992 3～110kV高压配电装置设计规范GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GB/T 6916-1997 湿热带电力电容器GB/T 16927.2～GB/T 16927.6-1997 高电压试验技术GB.311.1—1997 高压输变电设备的绝缘配合GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 402-2007 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定DL/T 604-1996 高压并联电容器装置订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 840-2003 高压并联电容器使用技术条件JB 5346-1998 串联电抗器ZBK48003-1987 并联电容器电气试验规范GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

国家电网公司集中规模招标采购年第四批项目技术规范专用部分（编号1017003-0010-01）66kV变电站10kV/0.9Mvar框架式并联电容器成套装置（不含电抗器）设计单位： 2010年 10月目录1 标准技术参数 (1)2 项目需求部分 (4)2.1货物需求主要参数和供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表 (4)2.3图纸资料提交单位 (6)2.4工程概况 (6)2.5使用条件 (6)2.6项目单位可选技术参数 (7)2.7项目单位技术差异 (8)2.8一次、二次及土建接口要求（扩建工程） (8)3 投标人响应部分 (8)3.1投标人技术偏差 (8)3.2投标产品的销售及运行业绩 (8)3.3推荐的备品备件、专用工具和仪器仪表 (9)3.4最终用户的使用情况证明 (9)3.5投标人提供的试验检测报告 (9)3.6投标人提供的鉴定证书表 (9)3.7投标人提供的其他资料 (8)1 标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。

“投标人保证值”应与型式试验报告相符。

如有偏差，请填写技术偏差表。

表1 标准技术参数表2 项目需求部分2.1 货物需求主要参数和供货范围2.1.1 货物需求主要参数和数量表2 货物需求主要参数和数量一览表表3 货物供货范围一览表2其他附件包括：支柱绝缘子、隔离开关和接地开关、框架、连接线等。

2.2 必备的备品备件、专用工具和仪器仪表表4 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表5所列单位，卖方提交的须经确认的图纸资料及其接收单位。

表5 卖方提交的图纸资料及其接收单位一览表2.4 工程概况2.4.1项目名称：2.4.2项目单位：2.4.3工程规模：。

2.4.4工程地址：2.4.5交通、运输：2.5 使用条件2.5.1 环境条件表6 环境条件一览表252.5.2 系统条件（1）系统标称电压： 10 kV。

35千伏输变电工程IOkV并联电容器装置技术规范技术规范通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的电容器应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。

如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

1.1.3本招标文件技术规范提出了对电容器的技术参数、性能、结构、试验等方面的技术要求。

1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文,投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.1.1 1.7确定中标人后，招标人和中标人须签订技术协议。

在签订技术协议时，由招标组织单位将标书审查会审定并经专家签署的《技术规范》纸质文件，提供给设计单位、运行单位、中标人各1份。

1.1.8若中标人完全响应招标书，上述《技术规范》直接作为《技术协议》。

若中标人不完全响应招标书或双方需要补充其他内容，在签订技术协议时，由中标人提供“差异表”以及补充内容的纸质文件，经各方协商达成一致意见后，连同上述《技术规范》共同构成《技术协议》。

1.1.9技术协议签订后1周内，双方必须签订商务合同，便于生产厂家及时提供有效的设计资料。

10kV并联电容器组成套装置技术规范书工程项目：江苏莱宝电力滤波有限公司2012年08月目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在参与评议时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于10kV并联电容器组成套装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在应约书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在参与评议时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要标准如下:GB 4208-2008 外壳防护等级(IP代码)GB 1984-2003 高压交流断路器GB 2706-1999 交流高压电器动、热稳定试验方法GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器第1部分：总则性能、试验和定额安全要求安装和运行导则GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器第4部分: 内部熔丝GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T5582-1993 高压电力设备外绝缘污秽等级GB 50060-1992 3～110kV高压配电装置设计规范GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GB/T 6916-1997 湿热带电力电容器GB/T 16927.2～GB/T 16927.6-1997 高电压试验技术GB.311.1—1997 高压输变电设备的绝缘配合GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 402-2007 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定DL/T 604-1996 高压并联电容器装置订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 840-2003 高压并联电容器使用技术条件JB 5346-1998 串联电抗器ZBK48003-1987 并联电容器电气试验规范GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2009 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

矿峰水泥厂35kV变电站工程10kV户内框架式并联电容器成套装置技术规范书2019年06日目录1标准技术参数 (4)2 项目需求部分 (7)2.1货物需求主要参数和供货范围 (7)2.2必备的备品备件、专用工具和仪器仪表 (7)2.3图纸资料提交 (7)2.4工程概况 (8)2.5使用条件 (8)2.6项目单位可选技术参数 (9)2.7项目单位技术差异 (9)3 投标人响应部分 (10)3.1投标人技术偏差 (10)3.2投标产品的销售及运行业绩 (10)3.3推荐的备品备件、专用工具和仪器仪表 (11)3.4最终用户的使用情况证明 (11)3.5投标人提供的试验检测报告 (11)3.6投标人提供的鉴定证书表 (11)3.7投标人提供的其他资料 (11)1 总则 (13)1.1一般规定 (13)1.2投标人应提供的资格文件 (13)1.3投标人应提供的技术文件 (13)1.4必须提交的技术数据和信息 (15)1.5备品备件 (15)1.6专用工具与仪器仪表 (15)1.7现场检验 (15)1.8安装、调试、性能试验、试运行和验收 (15)1.9标准 (16)2 结构及其他要求 (16)2.1结构要求 (16)2.2一次、二次及土建接口要求 (16)3 试验 (17)3.1电容器装置试验 (17)3.2电容器试验 (18)3.3放电线圈试验 (18)3.4金属氧化物避雷器试验 (19)3.5支柱绝缘子试验 (20)3.6隔离开关和接地开关试验 (20)3.7不平衡保护用电流互感器 (20)3.8熔断器试验（对采用熔断器的装置，应进行本试验） (21)3.8.1熔断器例行试验 (21)3.9集合式电容器试验（对集合式电容器装置，应进行本试验） (21)4 技术服务、设计联络、工厂检验和设备监造 (22)4.1技术服务 (22)4.2在卖方工厂的检验和监造 (22)5 设备通用技术参数和性能要求 (23)5.1电容器装置通用技术参数和性能要求 (23)5.2单台电容器通用技术要求 (25)1标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。

并联电容器组运维细则1运行规定1.1一般规定1.1.1并联电容器组新装投运前，除各项试验合格并按一般巡视项目检查外，还应检查放电回路，保护同路、通风装置完好。

构架式电容器装置每只电容器应编号，在上部三分之一处贴45°C~50°C试温蜡片。

在额定电压下合闸冲击三次，每次合闸间隔时间5分钟，应将电容器残留电压放完时方可进行下次合闸。

1.1.2并联电容器组放电装置应投入运行，断电后在5s内应将剩余电压降到50伏以下。

1.1.3运行中的并联电容器组电抗器室温度不应超过35℃,当室温超过35℃时，干式三相重迭安装的电抗器线圈表面温度不应超过85βC,单独安装不应超过75℃。

1.1.4并联电容器组外熔断器的额定电流应不小于电容器额定电流的1.43倍选择,并不宜大于额定电流的1.55倍。

更换外熔断器时应注意选择相同型号及参数的外熔断器。

每台电容器必须有安装位置的唯一编号。

1.1.5电容器引线与端子间连接应使用专用线夹，电容器之间的连接线应采用软连接，宜采取绝缘化处理。

1.1.6室内并联电容器组应有良好的通风，进入电容器室宜先开启通风装置。

1.1.7电容器围栏应设置断开点，防止形成环流，造成围栏发热。

1.1.8电容器室不宜设置采光玻璃，门应向外开启，相邻两电容器的门应能向两个方向开启。

电容器室的进、排风口应有防止风雨和小动物进入的措施。

1.1.9室内布置电容器装置必须按照有关消防规定设置消防设施，并设有总的消防通道，应定期检查设施完好，通道不得任意堵塞。

1.1.10吸湿器（集合式电容器）的玻璃罩杯应完好无破损，能起到长期呼吸作用,使用变色硅胶，罐装至顶部1∕6~1∕5处，受潮硅胶不超过2/3,并标识2/3位置,硅胶不应自上而下变色，上部不应被油浸润，无碎裂、粉化现象。

油封完好，呼或吸状态下，内油面或外油面应高于呼吸管口。

1.1.11非密封结构的集合式电容器应装有储油柜，油位指示应正常，油位计内部无油垢，油位清晰可见，储油柜外观应良好，无渗油、漏油现象。
