构造柱 、马牙槎

构造柱模板及混凝土工程量计算马牙槎根据功能的分类，马牙槎还可以叫做接缝马牙槎和结构马牙槎。

接缝马牙槎即墙太长，留出马牙槎，方便后序砌筑。

结构马牙槎，在马牙槎里浇铸构造柱。

施工时，在砌体与构造柱连接面上砌筑马牙槎，先砌墙，后浇注混凝土构造柱，保证两者同时受力工作。

每一马牙槎高度不宜超过300mm,且应沿高每500mm设置26水平拉结钢筋，每边伸入墙内不宜小于1.0m.马牙槎的计算其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高首先我们假设构造柱是240X370，高度3米，留槎在24墙，双面留槎。

那么计算公式是：0.24X0.37X3+0.24X0.06X3/2X2[面]这个计算方法是把柱和槎分开计算，比较直观，也容易理解。

构造柱的柱子那部分就是0.24*0.37*3，后面部分是计算槎口的混凝土，一般构造柱的槎口是每500mm一段。

即：柱根开始，先是500mm的槎口，然后是500mm的砖，然后又是500mm的槎口。

也就是说槎口的高度累积起来只有构造柱高度的一半。

我那公式是把槎口的面积（0.24*0.06）写好，然后乘以柱高3米，然后除以2，就是每面槎的实际高度，然后，有几面槎就乘以几。

这例子里是2面槎，所以乘以2。

实际施工中是要算马牙槎的，不算马牙槎的话就这根构造柱而言你就少算了14%的混凝土量。

一般构造柱有几面和墙接触就有几面槎口，这种情况多发生在T形墙和十字墙的位置。

至于构造柱的宽度和墙体宽度不一致，这种情况少见，一般是北方为了保温墙体比较厚才会有这情况。

在我们这里，常会遇到T形墙旁边就是门的情况。

门距离T形墙一般会有个120毫米的门垛，然后T形墙相交的位置的构造柱是三面槎口。

在实际施工中，这靠门边的槎口其实是施工不了的：那门垛才120毫米，砌砖时每500毫米高退60毫米那砖柱就仅仅剩下60毫米宽了，砌上3米高不倒才怪。

所以实际施工时图纸上虽然那一边设计留槎，其实模板工都是直接以门边关模板，那里的混凝土方量就比图纸设计的要多一些。

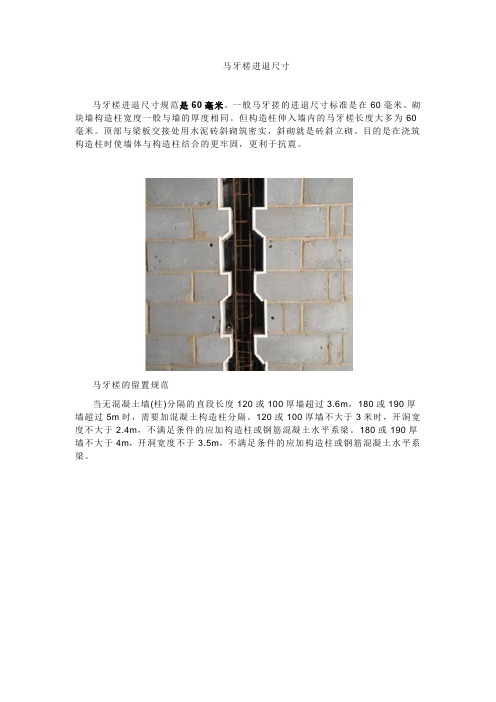

马牙槎进退尺寸
马牙槎进退尺寸规范是60毫米。

一般马牙搓的进退尺寸标准是在60毫米。

砌块墙构造柱宽度一般与墙的厚度相同。

但构造柱伸入墙内的马牙槎长度大多为60毫米。

顶部与梁板交接处用水泥砖斜砌筑密实，斜砌就是砖斜立砌。

目的是在浇筑构造柱时使墙体与构造柱结合的更牢固，更利于抗震。

马牙槎的留置规范
当无混凝土墙(柱)分隔的直段长度120或100厚墙超过3.6m，180或190厚墙超过5m时，需要加混凝土构造柱分隔。

120或100厚墙不大于3米时，开洞宽度不大于2.4m，不满足条件的应加构造柱或钢筋混凝土水平系梁。

180或190厚墙不大于4m，开洞宽度不于3.5m，不满足条件的应加构造柱或钢筋混凝土水平系梁。

构造柱的模板面积计算公式:(D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为)：当构造柱位于单片墙最前端时，S=(K X3+D X2) XH当构造柱位于L或一形墙体相交处时，S=(K X2+D X4) XH 当构造柱位于T形墙体相交处时，S=(K X1+D X6) XH 当构造柱位于十形墙体相交处时，S=D X8XH。

1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。

2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。

3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。

4、模板是不是只支两面呢：5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。

构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度（注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度）A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面咼度。

以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：土0.000以下至基础底部的部分，土0.000以上至屋面部分，女儿墙部分。

构柱体积（V）=［外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚］X内外墙平均厚X构柱总高，当内外墙厚度相等时更为准确。

马牙槎是砖墙留槎处的一种砌筑方法。

马牙槎有大马牙槎和小马牙槎两种叫法，小马牙槎指砌墙时在留槎处每隔一皮砖伸出1/4砖长，以备以后接槎时插入相应的砖。

这种接槎属直槎，一般不宜使用，如果因特殊原因必须使用时，应在接槎处预留拉接钢筋。

大马牙槎是用于抗震区设置构造柱时砖墙与构造柱相交处的砌筑方法，砌墙时在构造柱处每隔五皮砖伸出1/4砖长，伸出的皮数也是五皮，同时也要按规定预留拉接钢筋。

目的是在浇筑构造柱时使墙体与构造柱结合的更牢固，更利于抗震马牙槎分类根据功能的分类，马牙槎还可以叫做接缝马牙槎和结构马牙槎。

接缝马牙槎即墙太长，留出马牙槎，方便后序砌筑。

结构马牙槎，在马牙槎里浇铸构造柱。

施工时，在砌体与构造柱连接面上砌筑马牙槎，先砌墙，后浇注混凝土构造柱，保证两者同时受力工作。

每一马牙槎高度不宜超过300mm,且应沿高每500mm设置2Φ6水平拉结钢筋，每边伸入墙内不宜小于1.0m.马牙槎的计算首先我们假设构造柱是240X370，高度3米，留槎在24墙，双面留槎。

那么计算公式是：0.24X0.37X3+0.24X0.06X3/2X2[面]这个计算方法是把柱和槎分开计算，比较直观，也容易理解。

构造柱的柱子那部分就是0.24*0.37*3，后面部分是计算槎口的混凝土，一般构造柱的槎口是每300mm一段。

即：柱根开始，先是300mm的槎口，然后是300mm的砖，然后又是300mm的槎口。

也就是说槎口的高度累积起来只有构造柱高度的一半。

我那公式是把槎口的面积（0.24*0.06）写好，然后乘以柱高3米，然后除以2，就是每面槎的实际高度，然后，有几面槎就乘以几。

这例子里是2面槎，所以乘以2。

实际施工中是要算马牙槎的，不算马牙槎的话就这根构造柱而言你就少算了14%的混凝土量。

一般构造柱有几面和墙接触就有几面槎口，这种情况多发生在T形墙和十字墙的位置。

至于构造柱的宽度和墙体宽度不一致，这种情况少见，一般是北方为了保温墙体比较厚才会有这情况。

构造柱的模板面积计算公式：如图（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时， S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。

1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。

2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。

3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。

4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。

5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。

构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 )A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。

以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据 构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。

显然楼主没在施工现场干过，大概是直接就在搞预算的，所以理解不了。

我来讲解一下为什么你那公式槎宽取0.03米。

我平时计算构造柱的公式和你的稍有不同，但道理是一样的。

假如构造柱是240X370，高度3米，留槎在24墙，双面留槎。

那么计算公式为：0.24X0.37X3+0.24X0.06X3/2X2[面]我这计算方法是把柱和槎分开计算的，比较直观，也容易理解。

构造柱的柱子那部分就是0.24*0.37*3米，这个没什么好说的，后面部分是计算槎口的混凝土，因为构造柱的槎口是每500毫米一段（我怎么不会表达了？），即：柱根开始，先是500毫米的槎口，然后是500毫米的砖，然后是500毫米的槎口……也就是说槎口的高度累积起来只有构造柱高度的一半！我那公式是把槎口的面积（0.24*0.06）写好，然后乘以柱高3米，然后除以2，就是每面槎的实际高度，然后，有几面槎就乘以几，这例子里是2面槎，所以乘以2.你那式子是用柱子的总高来乘的，但构造柱槎口比柱子高度矮了一半，所以，把槎深0.06米只算1/2实际施工中是要算马牙槎的，不算马牙槎的话就这根构造柱而言你就少算了14%的混凝土量，哪个BOSS能容忍？这系统被楼上的设置成一小时才能发一帖，汗一个……只好继续编辑：你那公式里的N就是指的是马牙槎的面数。

构造柱有几面和墙接触就有几面槎口，这种情况发生在T形墙和十字墙的位置。

至于构造柱的宽度和墙体宽度不一致，这种情况在四川比较少见，一般是北方为了保温墙体比较厚才会有这情况。

那你得按设计图纸计算……在我们这里，常会遇到T形墙旁边就是门的情况。

门距离T形墙一般会有个120毫米的门垛，然后T形墙相交的位置的构造柱是三面槎口，在实际施工中，这靠门边的槎口其实是施工不了的：那门垛才120毫米，砌砖时每500毫米高退60毫米那砖柱就仅仅剩下60毫米宽了，砌上3米高不倒才怪！所以实际施工时图纸上虽然那一边设计留槎，其实模板工都是直接以门边关模板，那里的混凝土方量就比图纸设计的要多一些。

D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。

1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。

2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。

3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。

4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。

5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。

构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度)A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。

以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。

构造柱工程量计算方法(具体详细）构造柱的模板面积计算公式：（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H 当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。

1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。

2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。

3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。

4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。

5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。

构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度)A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。

以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：±0.000以下至基础底部的部分，±0. 000以上至屋面部分，女儿墙部分。

构造柱工程量计算方法构造柱的模板面积计算公式：（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。

1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。

2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。

3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。

4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。

5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。

构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度)A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。

以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。
