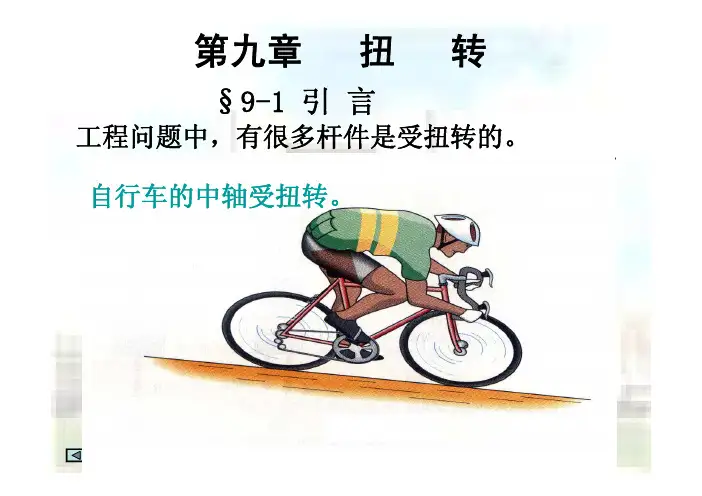

第九章扭转§9-1 引言工程问题中,有很多杆件是受扭转的。
自行车的中轴受扭转。
齿轮传动示意图圆杆各横截面绕杆的轴线作相对转动受力特点:圆截面直杆受到一对大小相等、转向相反、作用面垂直于杆的轴线外力偶作用(矢量与轴线一致)变形特点:M eM e 工程中主要承受扭转的构件称为“轴”,实际构件工作时除发生扭转变形外,还常伴随有弯曲、拉压等其他变形形式。
扭力偶:使杆产生扭转变形的外力偶M e扭转角:轴的变形以横截面间绕轴变形的相对角位移。
§9-2 动力传递与扭矩Ⅰ、传动轴的外力偶矩传动轴的转速n ;所传递的功率P (kW)作用在该轮上的外力偶矩M e 。
已知:求:传动轮的转速n 、功率P 及其上的外力偶矩M e 之间的关系:)(n P 0247M e m N ⋅=(P —马力)M eM e A B min)/()(9549r n kW P M e =ωM P =ωPM =Ⅱ、扭矩及扭矩图圆轴受扭时其横截面上的内力偶矩称为扭矩,用符号T 表示。
eM T =11利用截面法来确定.扭矩的符号规定按右手螺旋法则确定:扭矩矢量离开截面为正,指向截面为负。
仿照轴力图的做法,可作扭矩图,表明沿杆轴线各横截面上扭矩的变化情况。
e M T =11T T M eM e A B11BM e AM e 11x M e T 图+x T例1: 一传动轴如图,转速n = 300r/min;主动轮输入的功率P1= 500kW,三个从动轮输出的功率分别为:P2= 150kW,P3= 150kW,P4= 200kW。
试作轴的扭矩图。
首先必须计算作用在各轮上的外力偶矩mkN 9.15m N )3005009549(1⋅=⋅×=M mkN 78.4m N )3001509549(32⋅=⋅×==M M mkN 37.6m N )3002009549(4⋅=⋅×=M 解:221133M 1M 2M 3M 4ABCD分别计算各段的扭矩mkN 78.421⋅−=−=M T mkN 37.643⋅==M T 221133M 1M 2M 3M 4A B CDT 111xM 2AT 2AM 2BM 322xT 333DM 4x2239.56kN mT M M =−−=−⋅扭矩图T max = 9.56 kN·m在CA 段内M 1M 2M 3M 4ABCD 4.789.566.37T 图(kN·m)一、扭转试验与假设:§9-3 切应力互等定理与剪切胡克定律1、相邻圆周线绕杆的轴线相对转动,但圆周的大小、形状、间距都未变;(各横截面如同刚性圆片)2、纵向线倾斜了同一个角度γ ,表面上所有矩形均变成平行四边形。
材料力学 扭转扭转的概念扭转是杆件变形的一种基本形式。
在工程实际中以扭转为主要变形的杆件也是比较多的,例如图6-1所示汽车方向盘的操纵杆,两端分别受到驾驶员作用于方向盘上的外力偶和转向器的反力偶的作用;图6-2所示为水轮机与发电机的连接主轴,两端分别受到由水作用于叶片的主动力偶和发电机的反力偶的作用;图6-3所示为机器中的传动轴,它也同样受主动力偶和反力偶的作用,使轴发生扭转变形。
图6—1 图6—2 图6—3这些实例的共同特点是:在杆件的两端作用两个大小相等、方向相反、且作用平面与杆件轴线垂直的力偶,使杆件的任意两个截面都发生绕杆件轴线的相对转动。
这种形式的变形称为扭转变形(见图6-4)。
以扭转变形为主的直杆件称为轴。
若杆件的截面为圆形的轴称为圆轴。
图6—4扭矩和扭矩图6.2.1 外力偶矩作用在轴上的外力偶矩,可以通过将外力向轴线简化得到,但是,在多数情况下,则是通过轴所传递的功率和轴的转速求得。
它们的关系式为 nP M 9550= (6-1) 其中:M ——外力偶矩(N ·m );P ——轴所传递的功率(KW );n ——轴的转速(r /min )。
外力偶的方向可根据下列原则确定:输入的力偶矩若为主动力矩则与轴的转动方向相同;输入的力偶矩若为被动力矩则与轴的转动方向相反。
6.2.2 扭矩圆轴在外力偶的作用下,其横截面上将产生连续分布内力。
根据截面法,这一分布内力应组成一作用在横截面内的合力偶,从而与作用在垂直于轴线平面内的外力偶相平衡。
由分布内力组成的合力偶的力偶矩,称为扭矩,用n M 表示。
扭矩的量纲和外力偶矩的量纲相同,均为N·m 或kN·m。
当作用在轴上的外力偶矩确定之后,应用截面法可以很方便地求得轴上的各横截面内的扭矩。
如图6-5(a )所示的杆,在其两端有一对大小相等、转向相反,其矩为M 的外力偶作用。
为求杆任一截面m-m 的扭矩,可假想地将杆沿截面m-m 切开分成两段,考察其中任一部分的平衡,例如图6-5(b )中所示的左端。
