低压电器工作原理经典动画演示

低压电器工作原理
低压电器的工作原理是基于电流的流动和电压的变化。

电流是带电粒子的流动，例如电子在导体中的流动。

低压电器中通常使用直流电流或交流电流。

在低压电器中，通常有一个电源供电，例如电池或电源插座。

当电源连接到电器时，电流就开始从电源向电器流动。

电流流动的路径通常是通过一个电路来实现的。

电路是由导线和其他电子元件组成的，例如电阻、电容、电感等。

这些元件可以影响电流的流动和电压的变化。

举个例子，当一个电灯接通到电源时，电流从电源的正极经过导线流入电灯，在电灯中发光，然后从电灯的负极继续流回电源。

在这个过程中，电压的变化使电子在电线和电灯的导体中产生电流，从而使灯泡发光。

低压电器的工作原理也可以涉及到电磁现象。

例如，电动机是利用电流在磁场中产生力，从而使电机转动。

低压电器中的电磁线圈可以产生磁场，进而实现各种功能，如电磁继电器、电磁阀等。

总之，低压电器的工作原理是通过控制电流和电压的流动和变化，实现各种功能和操作。

这些原理涉及到电子学、电磁学和电路理论等知识。

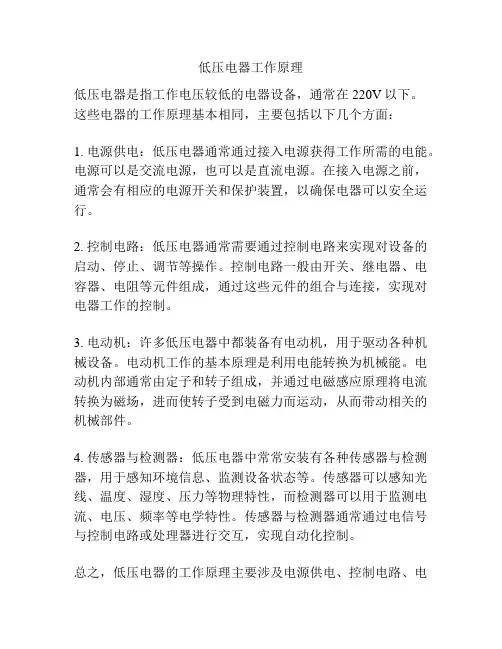

低压电器工作原理
低压电器是指工作电压较低的电器设备，通常在220V以下。

这些电器的工作原理基本相同，主要包括以下几个方面：
1. 电源供电：低压电器通常通过接入电源获得工作所需的电能。

电源可以是交流电源，也可以是直流电源。

在接入电源之前，通常会有相应的电源开关和保护装置，以确保电器可以安全运行。

2. 控制电路：低压电器通常需要通过控制电路来实现对设备的启动、停止、调节等操作。

控制电路一般由开关、继电器、电容器、电阻等元件组成，通过这些元件的组合与连接，实现对电器工作的控制。

3. 电动机：许多低压电器中都装备有电动机，用于驱动各种机械设备。

电动机工作的基本原理是利用电能转换为机械能。

电动机内部通常由定子和转子组成，并通过电磁感应原理将电流转换为磁场，进而使转子受到电磁力而运动，从而带动相关的机械部件。

4. 传感器与检测器：低压电器中常常安装有各种传感器与检测器，用于感知环境信息、监测设备状态等。

传感器可以感知光线、温度、湿度、压力等物理特性，而检测器可以用于监测电流、电压、频率等电学特性。

传感器与检测器通常通过电信号与控制电路或处理器进行交互，实现自动化控制。

总之，低压电器的工作原理主要涉及电源供电、控制电路、电
动机以及传感器与检测器等方面。

通过这些原理的组合与配合，低压电器能够实现各种功能和工作任务。

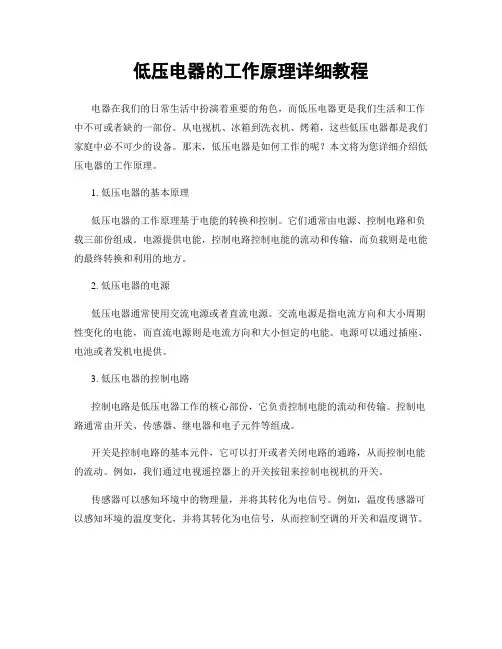

低压电器的工作原理详细教程电器在我们的日常生活中扮演着重要的角色，而低压电器更是我们生活和工作中不可或者缺的一部份。

从电视机、冰箱到洗衣机、烤箱，这些低压电器都是我们家庭中必不可少的设备。

那末，低压电器是如何工作的呢？本文将为您详细介绍低压电器的工作原理。

1. 低压电器的基本原理低压电器的工作原理基于电能的转换和控制。

它们通常由电源、控制电路和负载三部份组成。

电源提供电能，控制电路控制电能的流动和传输，而负载则是电能的最终转换和利用的地方。

2. 低压电器的电源低压电器通常使用交流电源或者直流电源。

交流电源是指电流方向和大小周期性变化的电能，而直流电源则是电流方向和大小恒定的电能。

电源可以通过插座、电池或者发机电提供。

3. 低压电器的控制电路控制电路是低压电器工作的核心部份，它负责控制电能的流动和传输。

控制电路通常由开关、传感器、继电器和电子元件等组成。

开关是控制电路的基本元件，它可以打开或者关闭电路的通路，从而控制电能的流动。

例如，我们通过电视遥控器上的开关按钮来控制电视机的开关。

传感器可以感知环境中的物理量，并将其转化为电信号。

例如，温度传感器可以感知环境的温度变化，并将其转化为电信号，从而控制空调的开关和温度调节。

继电器是一种电磁开关，它可以通过电流的控制来打开或者关闭电路。

当控制电路中的电流通过继电器时，继电器的电磁线圈会产生磁场，使开关闭合或者断开。

继电器在家电中广泛应用，比如冰箱、洗衣机等。

电子元件如电容器、电感器和晶体管等，可以通过电流或者电压的变化来控制电路的行为。

它们在电子设备中起着重要的作用，例如电视机、手机等。

4. 低压电器的负载负载是低压电器中电能的最终转换和利用的地方。

不同的低压电器有不同的负载形式和工作原理。

例如，电视机的负载是显示屏，它通过将电能转化为光能来显示图象和视频。

冰箱的负载是压缩机，它通过将电能转化为机械能来制冷。

洗衣机的负载是机电，它通过将电能转化为机械能来带动洗涤过程。

低压电器的工作原理详细教程低压电器是指额定电压在1000V及以下的电器设备，广泛应用于家庭、工业和商业领域。

了解低压电器的工作原理对于正确使用和维护电器设备至关重要。

本文将详细介绍低压电器的工作原理，包括低压电器的分类、基本原理和常见故障排除方法。

一、低压电器的分类低压电器根据其功能和用途可以分为多个类别，包括断路器、接触器、继电器、开关、保护器等。

这些设备在电路中起到不同的作用，保证电路的正常运行和安全。

1. 断路器：断路器是一种用于保护电路的开关装置。

它可以在电路发生过载、短路或地故障时自动切断电源，以防止电器设备受到损坏或引发火灾。

2. 接触器：接触器是一种用于控制大功率电器设备的电磁开关。

它通常与控制电路配合使用，通过控制电磁线圈的通断来控制电器设备的启停。

3. 继电器：继电器是一种电磁开关，用于控制小功率电器设备。

它通过控制电磁线圈的通断来控制电器设备的工作状态。

4. 开关：开关是一种用于控制电路通断的装置。

它可以将电路连接或断开，实现电器设备的启停。

5. 保护器：保护器是一种用于保护电器设备的装置。

它可以监测电路的电流、电压和温度等参数，当电器设备发生异常时，及时切断电源，以保护电器设备的安全运行。

二、低压电器的基本原理低压电器的工作原理涉及电磁、电热和电子等基本原理。

以下将分别介绍不同种类低压电器的工作原理。

断路器的工作原理基于热磁保护原理。

当电路发生过载时，电流会超过断路器的额定电流，导致断路器内部的双金属片受热弯曲，使得触发装置动作，切断电源。

当电路发生短路时，短路电流会产生强烈的电磁力，使得磁力释放装置动作，切断电源。

2. 接触器的工作原理接触器的工作原理基于电磁吸合原理。

当控制电路通电时，电磁线圈产生磁场，吸引铁芯，使得主触点和辅助触点闭合，通电。

当控制电路断电时，电磁线圈不再产生磁场，铁芯弹开，主触点和辅助触点断开，切断电源。

3. 继电器的工作原理继电器的工作原理类似于接触器，也是基于电磁吸合原理。

低压电器工作原理
低压电器工作原理是指在电压较低的情况下，电器设备能够正常运转的原理。

具体来说，低压电器工作原理涉及到以下几个方面：
1. 电源供电：低压电器通常使用交流电源，通过电源线将电能传输到电器设备中。

电源线一般由铜质导线构成，可以有效传输电能。

2. 电源适配器：低压电器通常需要适配器将高压电源转换为低压电源供给设备使用。

适配器内部包含变压器、整流器等元件，可以将高压电源转换为设备需要的稳定低压电源。

3. 控制电路：低压电器通常具备控制功能，需要通过控制电路来实现。

控制电路常使用电路板将各种元件连接起来，通过开关、电阻、电容、电感等元件的组合，实现对电器设备的控制。

4. 传感器：低压电器中常使用传感器来感应外界环境变化，并将该变化转化为电信号输入到控制电路中。

传感器的种类包括温度传感器、湿度传感器、光照传感器等，不同的传感器可以感应不同的物理量。

5. 执行元件：低压电器的执行元件负责将控制电路中的信号转化为相应的动作或输出。

常见的执行元件包括继电器、开关、电动机等，它们能够根据控制信号进行相应的操作。

以上是低压电器工作的基本原理，通过电源供电、适配器供电、
控制电路控制、传感器感应、执行元件执行等步骤，低压电器能够正常运行。

不同的低压电器设备可能具有不同的工作原理，但总体来说，这些原理是适用于绝大多数低压电器的。

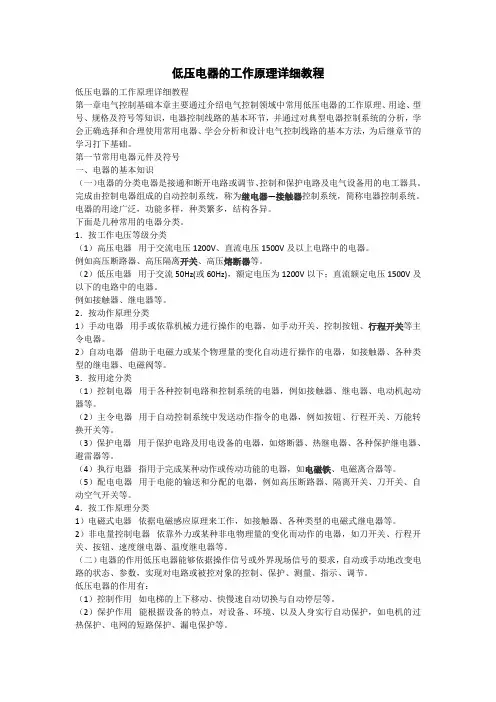

低压电器的工作原理详细教程低压电器的工作原理详细教程第一章电气控制基础本章主要通过介绍电气控制领域中常用低压电器的工作原理、用途、型号、规格及符号等知识，电器控制线路的基本环节，并通过对典型电器控制系统的分析，学会正确选择和合理使用常用电器、学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。

第一节常用电器元件及符号一、电器的基本知识（一）电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。

完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。

电器的用途广泛，功能多样，种类繁多，结构各异。

下面是几种常用的电器分类。

1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。

例如高压断路器、高压隔离开关、高压熔断器等。

（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的电器。

例如接触器、继电器等。

2．按动作原理分类1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。

2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。

3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。

（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。

（3）保护电器用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。

（4）执行电器指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。

（5）配电电器用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。

4．按工作原理分类1）电磁式电器依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。

2）非电量控制电器依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。

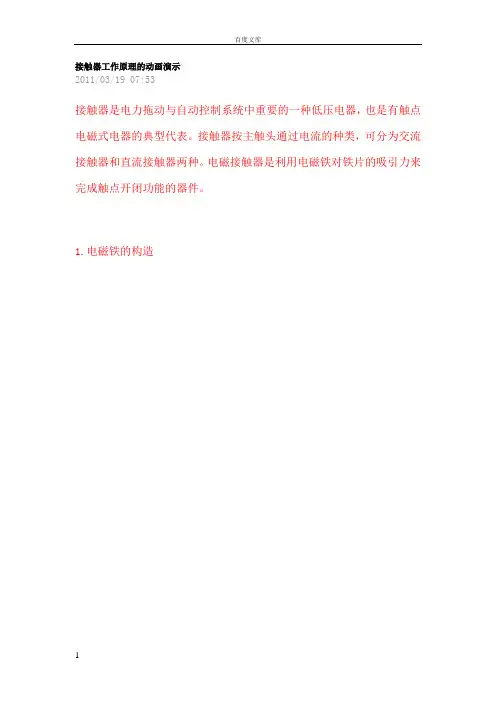

接触器工作原理的动画演示2011/03/19 07:53接触器是电力拖动与自动控制系统中重要的一种低压电器，也是有触点电磁式电器的典型代表。

接触器按主触头通过电流的种类，可分为交流接触器和直流接触器两种。

电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。

1.电磁铁的构造电磁铁的构造图2.电磁接触器的原理结构用于接触器的E形铁心的功能接触器的原理结构图3.电磁接触器的实际结构交流接触器（a）CJ10系列接触器（b）CJX1系列接触器（c）CJX1N系列机械联锁接触（d）交流接触器的外形结构说明（e）(f)接触器内部结构接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。

电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。

接触器的图形符号和文字符号4.接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作，即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。

交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。

如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。

反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。

5. 常用接触器(1)空气电磁式交流接触器在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接触器。

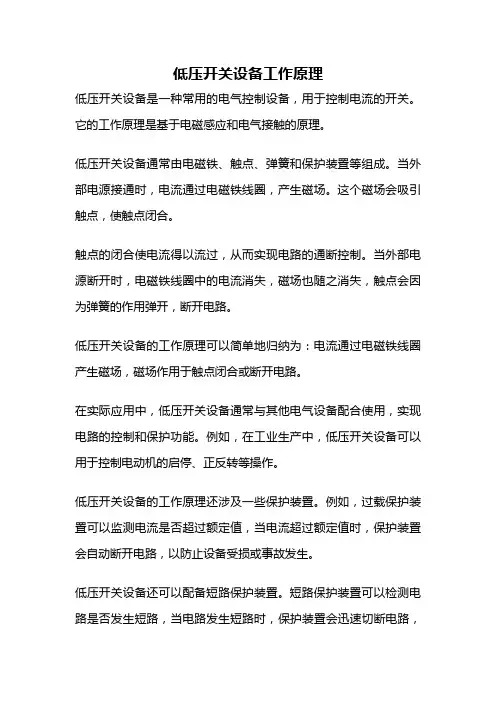

低压开关设备工作原理低压开关设备是一种常用的电气控制设备，用于控制电流的开关。

它的工作原理是基于电磁感应和电气接触的原理。

低压开关设备通常由电磁铁、触点、弹簧和保护装置等组成。

当外部电源接通时，电流通过电磁铁线圈，产生磁场。

这个磁场会吸引触点，使触点闭合。

触点的闭合使电流得以流过，从而实现电路的通断控制。

当外部电源断开时，电磁铁线圈中的电流消失，磁场也随之消失，触点会因为弹簧的作用弹开，断开电路。

低压开关设备的工作原理可以简单地归纳为：电流通过电磁铁线圈产生磁场，磁场作用于触点闭合或断开电路。

在实际应用中，低压开关设备通常与其他电气设备配合使用，实现电路的控制和保护功能。

例如，在工业生产中，低压开关设备可以用于控制电动机的启停、正反转等操作。

低压开关设备的工作原理还涉及一些保护装置。

例如，过载保护装置可以监测电流是否超过额定值，当电流超过额定值时，保护装置会自动断开电路，以防止设备受损或事故发生。

低压开关设备还可以配备短路保护装置。

短路保护装置可以检测电路是否发生短路，当电路发生短路时，保护装置会迅速切断电路，以保护设备和人员的安全。

除了以上常见的保护装置，低压开关设备还可以根据实际需求配置其他功能模块，例如接触器、断路器、指示灯等，以满足不同场景的控制需求。

在使用低压开关设备时，需要注意一些使用要点。

首先，要正确选择合适的额定电流和额定电压的开关设备。

其次，要定期检查开关设备的工作状态，及时清理和维护设备，确保其正常运行。

另外，使用过程中要遵循安全操作规程，确保人身安全和设备安全。

总结起来，低压开关设备是一种基于电磁感应和电气接触原理工作的电气控制设备。

它通过电磁铁线圈产生磁场，控制触点的闭合和断开，实现电路的通断控制。

在实际应用中，低压开关设备通常与其他设备配合使用，实现电路的控制和保护功能。

使用低压开关设备时，需要注意正确选择设备、定期检查和维护设备、遵循安全操作规程，以确保设备的正常运行和人员的安全。
