桑塔纳外围部件的拆装之进气歧管的拆装讲解

气缸盖的拆装（车型：桑塔纳JV发动机）装配工艺一、装配前的准备1、器材准备：相应的工具。

2、所有零件均应用溶剂清洗干净，并用压缩空气吹干，放置在干净的工作台上。

更换的新件应确认型号规格无误气缸盖的拆装（车型：桑塔纳JV发动机）1、技术要求⑴拆装时，应在拆装架上进行；⑵拆卸发动机气缸时，应由外向内交叉均匀地进行拆卸；⑶装配发动机时，应由内向外均匀交叉用力进行装配。

2、需用工具扭力扳手、套筒扳手、接杆（长短）、磁棒、木制或胶鎯头、摇弓。

3、操作步骤拆卸⑴断开蓄电池接线及所有与气缸盖上有关的电器线路；⑵拆卸气缸盖罩壳；⑶拆卸空气滤清器；⑷拆卸冷却液软管；⑸拆卸汽油泵（取下时注意方向）；⑹标出与化油器软管相连的软管位置，并拆下软管；⑺拆卸化油器及进排气岐管；⑻拆卸气缸盖螺栓，并取下气缸盖及气缸垫；（注意：气缸盖应侧面放置）气缸垫装复时应按要求装配，注意方向；装复：按拆卸时基本相反步骤进行。

缸盖螺栓的拧紧要求：缸盖螺栓应分4次拧紧；第一次40牛.米，第二次60牛.米，第三次75牛.米，第四次用扳手连续拧1/4圈（90°），热车时不用再拧紧。

配气机构的拆装首先拆卸发动机体外部的各种附件和装置，然后按下列步骤拆除配气机构。

1)拆卸气门室罩盖；2)拆下曲轴皮带轮；3)拆卸齿形皮带护罩；4)拆卸曲轴齿形皮带轮紧固螺母，取下加强条、气门室罩盖、挡油罩及密封衬垫；5)按规定拆卸气缸盖螺栓，取下气缸盖；6)从气缸盖上拆卸凸轮轴各道轴承盖的紧固螺母；取下轴承盖及凸轮轴，轴承盖按顺序排列或打上装配标记，不得错乱装配；轮轴轴承盖拆卸时，应先拆卸1，3，5道，再拆卸2，4道。

7)取出液压挺柱，按顺序排列或在内壁上做出标记；8)用专用工具压下气门弹簧，取出气门锁片、气门弹簧座、气门弹簧、气门油封及气门、向组件按顺序摆放整齐，不得错乱；9)装配时按拆卸时相反顺序操作。

10)配前必须对零部件进行清洗、检验；11)气门组件、液压挺柱、凸轮轴轴承盖等部件必须按原位装回，不得装错；。

福特麦柯斯进气歧管更换教程
1、工具备齐，必需的是10号套筒，长短接头，小扳手、磁吸。

需要先拆油轨、节气门、发动机下护板、机油尺要松开螺丝、要拔掉几个胶管和插头；
2、要下8颗螺拴，最难的是正中那颗，用小电筒照，眼睛贴在进气歧管边上窥看，套筒要放进再接上，总长10多公分；
3、节气门下面那一颗看不见要凭感觉，歧管分离出来一些间隙后要用扳手拆一颗螺拴，还要用胶把钳夹住废气管的固定夹拔出；
4、装回时先把8颗螺拴放进孔内，最好用些胶带回定不让掉出来。

耐心、细致，时间比较长。

汽车发动机的构造通常，发动机由包括机体在内的曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、进排气系、点火系、起动机等组成。

件。

.、气缸垫、气缸盖、衬垫、压条、气缸盖罩、气缸体、机油盘衬垫、机油盘(油底壳）、曲轴带轮、曲轴正时齿形带轮、曲轴、连杆、卡环、活塞销、活塞环带、活塞、油环、第二道气环、第一道气环、止推环、主轴承轴瓦、飞轮、连杆螺栓、连杆盖、曲轴正时齿形带轮、中间轴齿形带轮、涨紧轮、凸轮轴正时齿形带轮、正时齿形带、凸轮轴、液压挺柱组件、排气门、进气门、挺柱体、柱塞、单向阀钢球、小弹簧４、托架、回位弹簧、油缸、气门弹簧座锁片上气门弹簧座、气门弹簧、气门杆油封、气门、温控开关真空接口、温控开关、温控开关曲轴箱和凸轮室通阀、气阀空气滤清器壳体、空气滤清器滤芯、真空软管、阀门、阀门位置真空控制器、进气软管、空气滤清器、化油器、油气分离器、汽油泵、汽油滤清器回油管、供油管、油箱、快速排气管、细通气管、加油口、汽油滤清器滤芯、油气分离器滤芯、空气滤清器、进排气歧管、排气管、前消声器、中间消声器、主消声器、进气预热罩出口、进气预热罩、垫片、排气歧管、进气歧管、进气电预热器汽油泵为燃料供给系统重要组成部分）、加油管、快速排气管接口、供油管接口、细通气管接口、回油管接口、防热金属护板、油面传感器插座、油箱体、油面传感器、浮子、集滤器、塑料护板、进油口、出油口、回位弹簧、摇臂、进油单向阀、滤网、邮油单向阀、泵膜、护罩、电动风扇、带、散热器、从动风扇、水泵带轮、水泵组件、气缸体水道、气缸盖水道、热敏开关、进气歧管出水管、膨胀箱管.冷却液膨胀箱、排气管、冷却液下橡胶软管、冷却液上橡胶软管、电动风扇双速热敏开关、膨胀箱盖、水泵带轮、轴承、水泵轴、散热器、曲轴带轮、进气歧管、加热器、控制阀、热敏开关、节温器、水泵叶轮、水泵壳体、点火开关、点火线圈、绝缘盖、初级线圈、次级线圈、分电器、蓄电池、点火控制器、传动齿轮、真空提前装置、分电器主轴、分火头、分电器盖、离心提前装置、调节器、后罩盖、转子、后端盖、定子、轴承、轴、风扇、前端盖、带轮、后端盖、电刷、换向器、电枢、前端盖、超越离合器、拨叉、电磁开关、定子大众桑塔纳发动机发动机零部件图例气门罩盖气缸盖凸轮轴及皮带轮凸轮轴轴承盖液压挺柱气门组进气歧管排气歧管气缸体气缸垫活塞、活塞环及活塞销连杆连杆轴承瓦曲轴曲轴轴承盖曲轴轴承瓦正时皮带涨紧轮皮带护罩正时皮带油底壳水泵燃油分配器曲轴位置传感器曲轴皮带轮喷油器暖风五通水管进排气接口垫节气门阀体机油滤清器底座机油滤清器机油泵发电机支架发电机皮带涨紧轮发电机点火线圈爆震传感器。

气缸盖及配气机构拆装流程气缸盖是发动机的重要部件之一，位于发动机的上方，用来封闭气缸。

它不仅起到密封气缸的作用，还承载着配气机构和气门等部件。

配气机构是指驱动气缸进气和排气的机构，包括凸轮轴、气门、气门弹簧等。

接下来，我们来介绍一下气缸盖及配气机构的拆装流程。

第一步，准备工作。

在拆装气缸盖及配气机构之前，需要先将发动机冷却并断开电源。

同时，准备好所需的工具和相关的备件。

第二步，拆卸进气系统。

首先，拆下空气滤清器并拆卸进气管路，然后拆下进气歧管。

在拆卸过程中要小心保护好相关的传感器和线路。

第三步，拆卸排气系统。

拆卸排气系统的步骤与拆卸进气系统类似，先拆下排气管路，然后拆卸排气歧管。

第四步，拆卸气缸盖。

首先，拆下气缸盖上的进气管和排气管，然后拆卸气缸盖螺栓。

在拆卸过程中，要注意按照顺序拆卸，并将螺栓进行分类和标记，以便后续的装配。

第五步，拆卸配气机构。

拆卸配气机构需要先拆下凸轮轴，然后拆下气门弹簧和气门。

在拆卸过程中，要小心保护好凸轮轴和气门等易损件。

第六步，清洁和检查。

在拆卸完成后，需要对拆下的气缸盖和配气机构进行清洁和检查。

清洁时要使用专用的清洁剂，并注意不要损坏表面。

第七步，装配配气机构。

在装配配气机构时，需要按照规定的顺序进行，并且要注意使用适当的润滑剂进行润滑。

第八步，安装气缸盖。

在安装气缸盖时，要注意将新的气缸盖垫片正确安装，并按照规定的扭矩进行拧紧。

同时，要注意按照螺栓的拧紧顺序进行，并进行交叉拧紧，以确保气缸盖与发动机的紧密连接。

第九步，安装进气系统。

安装进气系统时，要按照拆卸的逆序进行，并注意连接的牢固和密封性。

第十步，安装排气系统。

安装排气系统时，也要按照拆卸的逆序进行，并注意连接的牢固和密封性。

进行试运行和调整。

在完成气缸盖及配气机构的拆装后，需要进行试运行和调整，以确保发动机的正常工作。

以上就是气缸盖及配气机构的拆装流程。

在进行拆装过程中，需要注意安全操作，并确保所使用的工具和备件的质量和适用性。

桑塔纳AJR发动机拆装、检测、故障诊断实验指导书1实验项目发动机启动连接桑塔纳AJR发动机的电控系统、水路、油路，检查电瓶电量，启动发动机。

检测诊断对AJR电控发动机的传感器、ECU和执行器数据流进行动态测试，并进行故障诊断。

拆卸发动机启动成功后卸去油压，拆卸电控系统、拆卸油路、水路。

检查传感器和执行器的电阻，拆卸发动机配气机构，测量配气相位，拆卸发动机气缸盖，测量气缸磨损情况。

装配发动机装配发动机缸盖、配气机构和传感器。

从头启动发动机连接桑塔纳AJR发动机的电控系统、水路、油路，检查电瓶电量，检查发动机传感器、执行器。

检查无误后启动发动机。

2 实验仪器设备（1）1552发动机分析仪；（2）AJR电控发动机实验台架；（3）汽车专用示波器；（4）万用电表；（5）电瓶检查仪3发动机启动实验目的学习启动发动机前的检查项目；检查发动机性能，检查发动机是不是有故障。

实验步骤3.2.1 启动前的准备工作（1）利用电瓶检查仪检查电池电量。

电池电压应当大于伏。

（2）检查发动机的机油油面和机油质量。

（3）检查燃油数量。

（4）检查发动机的电路、油路和水路连接是不是正确。

（5）记录发动机电路、油路和水路的连接方式。

3.2.2启动发动机（1）转动点火开关到ON位置停留1分钟。

（2）将点火开关搬到START位置，启动发动机。

（3）若是发动机没有当即启动，点火开关搬到START位置最多维持5秒钟，然后将点火开关搬到ON位置，距离1分钟以上再次将点火开关搬到START位置，再次启动发动机。

（4）若是持续3次没有成功启动发动机，再也不启动发动机，检查不能启动的原因b（必要时执行4.4.4的元件激活检测）。

（5）排除故障后，依照上述步骤启动发动机。

3.2.3 启动和怠速常见故障诊断4. 检测诊断实验目的对AJR电控发动机的传感器、ECU和执行器数据流进行动态测试，并进行故障诊断。

掌握汽车电子控制技术、故障分析和实际诊断的能力。

实验要求（1）熟练掌握AJR电控发动机电控系统组成及工作原理；（2）掌握公共专用诊断仪V AG1552的利用大体方式和技能；（3）利用V AG1552诊断仪读取电控系统的故障码（若是有的话）；（4）对AJR电控发动机的传感器、ECU和执行器数据流进行动态测试；（5）教师按照传感器和执行器的故障代码，人为设置相应的故障，要求学生利用故障诊断仪读取代码；（6）对AJR电控发动机的传感器、ECU和执行器的元件进行测试；（7）在AJR电控发动机实验台架上，能够利用示波器和万用电表测试各传感器和执行器的静态动态信号、阻值；（8）排除故障，清除故障码。

精品文档桑塔纳AJR发动机拆装工艺第一部分发动机总成的分解（一）拆卸发动机外部附件1、拆卸发动机上罩盖2、拆卸发动机上各连接管。

3、拆卸发动机上各安装支架。

4、拆卸膨胀水箱5、拆卸机油滤清器总成6、拆卸起动机7、拆卸汽油滤清器注意点：（1）拆卸膨胀水箱前，先拆下膨胀水箱上的连接水管，注意各管路的安装、连接部位。

（2）拆卸机油滤清器总成前，必须先放净油底壳内的机油。

（3）起动机是安装在变速器总成前端的壳体上，拆下后要放置好。

（4）拆卸汽油滤清器前，必须注意汽油滤清器的安装方向。

（二）拆卸离合器总成拆卸顺序：（1）用专用工具固定曲轴带轮。

（2）将离合器盖上的6颗连接螺钉对角、交叉、分次拧松，取下离合器盖总成。

（3）取下离合器从动盘。

注意点：（1）拆卸离合器时，必须将曲轴固定不转动。

（2）必须对角、交叉、分次拧松离合器盖上的6颗连接螺钉，否则容易造成离合器盖翘曲变形。

（三）拆卸发动机前端附件1、拆卸空调压缩机（1）松开空调压缩机与支架的连接螺栓，取下V形带。

（2）移开空调压缩机。

2、拆卸发电机（1）使用专用工具顺时针方向扳动张紧轮，使V形带松开。

（2）使用销钉固定住张紧轮，从发电机上取下V形带。

（3）拆下发电机。

3、拆卸动力转向油泵（3）松开动力转向油泵V形带轮的螺栓，拆下V形带轮。

（4）从支架上拆下动力转向油泵总成。

注意点：（1）拆卸空调压缩机时，要注意空调压缩机的安装方向（空调压缩机上管道的位置）。

（2）在拆卸V形带时前一定要做好装配标记，以防重新使用时安装方向错误损坏V形带。

精品文档．精品文档（四）拆卸同步齿形带同步齿形带的分解图如图1所示，其拆卸过程如下：图1 同步齿形带的分解图1-同步带下防护罩；2-中间防护罩螺栓（10N?m）；3-同步带中间防护罩；4-同步带上防护罩；5-同步带；6-张紧轮固定螺栓（15N?m）；7-波纹垫圈；8-凸轮轴同步带轮固定螺栓（100N?m）；9-凸轮轴同步带轮；10-同步带后上防护罩；11-后上防护罩固定螺栓（10N?m）；12-半圆键；13-霍尔传感器；14-螺栓（10N?m）；15-同步带后防护罩；16-螺栓（20N?m）；17-半自动张紧轮；18-冷却液泵；19-螺栓（15N?m）；20-曲轴同步带轮；21-曲轴同步带轮固定螺栓（90N?m+90°）（1）将发动机安装在工作台或发动机拆装翻转架上。

锐志排气歧管拆卸方法排气系统是汽车发动机组成部分之一，它的主要作用是将废气排出并降低噪音。

作为排气系统的关键组件之一，锐志排气歧管的拆卸方法对于进行修理、更换以及清洁工作非常重要。

在本文中，我们将介绍锐志排气歧管的拆卸步骤和注意事项。

拆卸步骤：1. 首先，确保汽车处于安全的工作状态。

停车并拉起手刹，使用扒车板固定汽车以防止意外移动。

2. 关闭发动机并等待至少30分钟，以确保排气歧管表面冷却。

这是为了避免在拆卸过程中烫伤自己。

3. 使用扳手或套筒扳手，轻轻松开排气歧管上的螺栓。

应该从最远离发动机的螺栓开始，并顺序松开其余螺栓。

请注意，某些汽车型号可能需要拆卸其他部件以便访问排气歧管。

4. 一旦螺栓全部松开，小心地将排气歧管从汽车底部松开。

这可能需要一些力量，但请确保不要用过大的力量，以免损坏排气歧管或其他相关部件。

5. 将拆卸下来的排气歧管放置在安全的地方，以免意外触碰人或其他物体。

注意事项：1. 在拆卸排气歧管之前，请确保您已经阅读并理解汽车生产商提供的修理手册。

这将帮助您更好地了解所需的步骤和注意事项。

2. 使用适当的安全措施，例如佩戴手套和护目镜，以防止意外伤害。

3. 如果遇到任何困难或不确定的情况，建议寻求专业技术人员的帮助。

他们可以提供相关的建议和指导，确保您的安全与成功拆卸。

4. 在拆卸排气歧管之前，可以通过拍摄照片或制作标记来记录其连接位置。

这将有助于在重新安装时正确安装各个组件。

5. 在拆卸排气歧管之前，确保有适当的工具和材料储备。

这将包括扳手、螺栓、垫圈等。

6. 进行保养和清洁时，可以使用相应的清洁剂和工具来清洁排气歧管。

请确保遵循清洁剂的使用说明。

总结：拆卸锐志排气歧管是一项需要仔细操作的工作。

遵循正确的步骤和注意事项，不仅可以确保修理和维护工作的顺利进行，还可以保护自己的安全。

如果不确定如何操作，请不要犹豫寻求专业人员的帮助，尽管这可能需要一些额外花费，但维护汽车的安全和性能是最重要的。

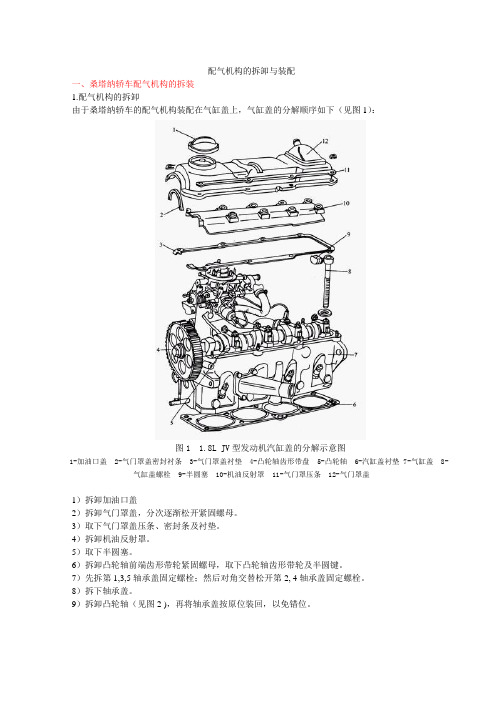

配气机构的拆卸与装配一、桑塔纳轿车配气机构的拆装1.配气机构的拆卸由于桑塔纳轿车的配气机构装配在气缸盖上，气缸盖的分解顺序如下（见图1）：图1 1.8L JV型发动机汽缸盖的分解示意图1-加油口盖 2-气门罩盖密封衬条 3-气门罩盖衬垫 4-凸轮轴齿形带盘 5-凸轮轴 6-汽缸盖衬垫 7-气缸盖 8-气缸盖螺栓 9-半圆塞 10-机油反射罩 11-气门罩压条 12-气门罩盖1）拆卸加油口盖2）拆卸气门罩盖，分次逐渐松开紧固螺母。
