第一章液压传动基础知识教学目的与要求：1．掌握液压传动的概念。
2．掌握液压传动的优点、缺点。
3．了解液压传动在现代工业生产中的应用。
4．了解液压传动的发展概况。
5．掌握液压传动工作原理。
6．掌握液压传动系统各组成部分及在系统中的作用。
7．了解液压系统图的表达方式。
8．了解液压油的性能指标与选用原则。
课题重点：1．掌握液压传动的概念及其优点、缺点。
2．掌握液压传动工作原理及液压传动系统各组成部分及在系统中的作用。
课题难点：液压传动工作原理及液压传动系统各组成部分及在系统中的作用。
学时安排：§1—1液压传动概述理解液压传动概念；掌握液压千斤顶的工作过程。
三、液压传动技术的应用§1-2 液压传动工作原理与系统组成思考：比较液压千斤顶与液压叉车前叉液压系统的不同？掌握液压传动的工作原理；熟练说出各部分元件名称。
习题册：填—1~6；判—1；选—1.第二章液压传动的动力和执行元件教学目的与要求：1、掌握液压泵的分类、图形符号，了解常见液压泵的基本结构及安装和使用注意事项。
2、掌握齿轮泵的种类、结构及工作原理，了解齿轮泵的工作条件，掌握齿轮泵的型号、含义，了解其技术规格及其应用。
3、掌握叶片泵的种类，了解单作用、双作用叶片泵的工作原理。
4、掌握压力机主轴液压回路及动力元件的分析。
5、了解液压缸的分类和结构特点6、掌握单出杆、双出杆的双作用液压缸的连接形式、工作特点及应用。
7、了解液压马达的工作原理，与液压泵的区别及应用及液压缸的安装与拆卸注意事项。
8、掌握动力滑台液压回路及执行元件的分析。
课题重点：1、液压泵的分类、图形符号，齿轮泵的种类、结构及工作原理及型号、含义2、叶片泵的种类及压力机主轴液压回路及动力元件的分析方法3、单出杆、双出杆的双作用液压缸的连接形式、工作特点及应用4、动力滑台液压回路及执行元件的分析。
课题难点：1、齿轮泵结构及工作原理，压力机主轴液压回路及动力元件的分析方法2、动力滑台液压回路及执行元件的分析方法学时安排：§2-1 液压传动动力元件外啮合齿轮泵内啮合齿轮泵重点掌握齿轮泵的工作条件及应用特点。
第1章液压传动概述工作场景1：平面磨床操作工作场景2：机床导轨磨削加工一、基本概念液压传动：以液压油为工作介质传递运动和动力的一种传动方式。
二、工作原理例一：液压千斤顶工作过程：小活塞上提时，吸油，大活塞静止；小活塞下压时，压油，大活塞上移；多次提压小活塞，重物断续上升；打开放油阀，油流回油箱，大活塞下降。
例二：磨床液压系统液压泵由电动机驱动连续运转，从油箱吸油，将具有压力能的油液输入管路，通过节流阀，再经换向阀进入液压缸左腔（或右腔），液压缸右腔（或左腔）的油液则经过换向阀后流回油箱，磨床工作台随液压缸中的活塞实现左右往复移动，当换向阀处于中位时，工作台停止运动。
结论：液压传动是以液压油为工作介质，依靠密封容积的变化传递运动，依靠油液内部的压力传递动力的。
视频动画、视频三、系统组成1．动力元件如液压泵或空气压缩机，它们可以将机械能转换为液体或气体的压力能。
2．执行元件如液压缸或气缸、液压马达或气动马达，它们可以将液体或气体的压力能转化为机械能。
3．控制元件指各种控制阀，它们能控制流体的压力、流量和方向，保证执行元件完成预期的动作。
4．辅助元件指油管、油箱、滤油器、压力表、空气过滤器、油雾器、消声器等，分别起到连接、贮油、过滤、测量、空气净化、润滑、消除噪音等作用。
四、图形符号1．结构原理图：结构原理图直观、易懂，但较复杂。
2．图形符号图：图形符号较简单，但仅表示元件功能，不能反映元件结构。
五、工作特点优点：1．液压与气动系统可实现速度、转矩、功率的无级调节，操作简单、方便。
2．液压与气动系统容易实现自动化工作循环。
3．液压与气动系统均能实现过载保护。
4．液压与气动元件易于实现系列化、标准化、通用化，故便于设计、制造。
5．液压传动传递功率大、传动平稳性高。
6．气压传动工作介质资源丰富，经济，无污染。
缺点：1．液压与气动系统传动比不精确。
2．液压系统因泄漏，易污染环境。
3．气压传动传递功率较小，工作时噪音大。
液压传动与气动技术课程教案-液压辅助元件一、教学目标1. 让学生了解液压辅助元件的定义、作用和分类。
2. 使学生掌握液压辅助元件的结构、原理及应用。
3. 培养学生分析和解决液压系统问题的能力。
二、教学内容1. 液压辅助元件的定义和作用2. 液压辅助元件的分类3. 各类液压辅助元件的结构、原理及应用三、教学重点与难点1. 教学重点：液压辅助元件的定义、作用、分类和应用。
2. 教学难点：各类液压辅助元件的结构和原理。
四、教学方法1. 讲授法：讲解液压辅助元件的基本概念、分类和应用。
2. 案例分析法：分析实际液压系统中的应用实例，加深学生对液压辅助元件的理解。
3. 互动教学法：引导学生提问、讨论，提高学生的参与度和积极性。
五、教学准备1. 教材或教学资源：《液压传动与气动技术》相关章节。
2. 课件：液压辅助元件的图片、结构图和应用实例。
3. 实验设备：液压辅助元件的实物或模型。
4. 教学工具：黑板、粉笔、多媒体设备等。
【导入新课】简要回顾上一节课的内容，引导学生思考液压系统的组成部分及其功能。
提问：“在液压系统中，除了液压泵、液压缸、控制阀等主要元件外，还有哪些元件起着重要作用？”【讲授新课】1. 液压辅助元件的定义和作用讲解液压辅助元件的概念，引导学生理解其在液压系统中的作用。
2. 液压辅助元件的分类介绍液压辅助元件的分类，包括过滤器、油箱、冷却器、气压计等。
3. 各类液压辅助元件的结构、原理及应用分别讲解各类液压辅助元件的结构、原理及应用，结合实际案例进行分析。
【课堂互动】1. 学生提问、讨论：液压辅助元件在实际应用中的重要性。
2. 教师提问：如何选择合适的液压辅助元件？【课后作业】1. 复习本节课的内容，掌握液压辅助元件的定义、作用、分类及应用。
2. 分析实际液压系统中液压辅助元件的作用和选用原则。
【教学反思】六、教学内容1. 液压油的选择与维护2. 油箱的设计与功能3. 液压系统的过滤器及其作用4. 冷却器在液压系统中的应用5. 气压计的使用和维护七、教学重点与难点1. 教学重点：液压油的选择与维护、油箱的设计与功能、液压系统的过滤器及其作用、冷却器在液压系统中的应用、气压计的使用和维护。
液压传动与气动技术教案一、课程简介1. 课程目的：使学生了解和掌握液压传动与气动技术的基本原理、组成和应用，提高学生的实际操作能力。
2. 适用对象：本课程适用于机械工程及自动化专业的学生。
3. 课时安排：共计32课时，每课时45分钟。
二、教学内容1. 第一章液压传动概述1.1 液压传动的定义及特点1.2 液压系统的组成及工作原理1.3 液压油的性质及选用2. 第二章液压泵与液压马达2.1 液压泵的分类及工作原理2.2 液压泵的主要性能参数2.3 液压马达的结构与工作原理3. 第三章液压缸与液压控制阀3.1 液压缸的类型及特点3.2 液压控制阀的分类及作用3.3 常用液压控制阀的结构与原理4. 第四章液压系统的设计与计算4.1 液压系统设计的基本原则4.2 液压系统参数的计算4.3 液压系统的性能分析5. 第五章气动技术基础5.1 气动系统的组成及工作原理5.2 气压泵与气压马达5.3 气缸与气动控制阀三、教学方法1. 采用课堂讲授与实验操作相结合的教学方式。
2. 使用多媒体课件辅助教学，增强学生的直观感受。
3. 组织学生进行实际操作，提高学生的动手能力。
四、教学评价1. 平时成绩：占总成绩的30%，包括课堂表现、作业完成情况等。
2. 实验报告：占总成绩的30%，评估学生在实验过程中的操作技能和分析能力。
3. 期末考试：占总成绩的40%，测试学生对课程知识的掌握程度。
五、教学资源1. 教材：《液压传动与气动技术》2. 实验设备：液压与气动实验装置3. 多媒体课件：液压传动与气动技术相关动画、图片等资料液压传动与气动技术教案六、第六章液压系统的动力元件与执行元件6.1 液压泵的分类与工作原理6.2 液压马达的结构与工作原理6.3 液压缸的类型及特点七、第七章液压控制阀及液压辅助元件7.1 液压控制阀的分类与功能7.2 方向控制阀、压力控制阀和流量控制阀的结构与工作原理7.3 液压辅助元件的作用与选用八、第八章液压系统的控制方式与回路8.1 液压系统的控制方式8.2 基本液压控制回路8.3 复杂液压控制回路的设计与分析九、第九章气动技术应用9.1 气动系统的应用领域9.2 常用气动元件的应用与维护9.3 气动系统的故障诊断与维修十、第十章液压与气动技术在工程实例中的应用10.1 液压传动的工程实例分析10.2 气动技术的工程实例分析10.3 液压与气动技术的综合应用案例分析十一、教学方法1. 采用课堂讲授与实验操作相结合的教学方式。
液压传动与气动技术课程教案-压力控制回路一、教学目标1. 理解压力控制回路的基本原理及作用。
2. 熟悉压力控制回路的主要组件及其功能。
3. 学会分析压力控制回路的工作过程。
4. 能够设计并应用压力控制回路。
二、教学内容1. 压力控制回路的基本原理及作用1.1 压力控制回路的定义1.2 压力控制回路的作用1.3 压力控制回路的分类2. 压力控制回路的主要组件2.1 压力控制阀2.2 压力传感器2.3 管道和连接件2.4 执行器3. 压力控制回路的工作过程3.1 压力控制回路的开启与关闭3.2 压力控制回路的调节3.3 压力控制回路的稳定性和响应速度4. 压力控制回路的设计与应用4.1 设计原则4.2 设计步骤4.3 应用实例三、教学方法1. 讲授：讲解压力控制回路的基本原理、主要组件及其功能、工作过程等。
2. 演示：通过实物或动画演示压力控制回路的工作原理和应用。
3. 案例分析：分析实际应用中的压力控制回路案例，加深学生对压力控制回路的理解。
4. 小组讨论：分组讨论压力控制回路的设计和应用，促进学生之间的交流与合作。
四、教学评估1. 课堂问答：通过提问检查学生对压力控制回路的基本概念和原理的理解。
2. 练习题：布置相关的练习题，检验学生对压力控制回路的掌握程度。
五、教学资源1. 教材：液压传动与气动技术相关教材。
2. 课件：压力控制回路的图片、图表、动画等。
3. 实物：压力控制阀、压力传感器等元件。
4. 辅助工具：演示桌、幻灯机等。
六、教学安排1. 课时：本章节共计4课时，每课时45分钟。
2. 教学顺序：在介绍了液压传动与气动技术的基本概念和原理后，进行本章节的讲解。
七、教学步骤1. 引入：通过一个实际应用案例，引出压力控制回路的概念和重要性。
2. 讲解：讲解压力控制回路的基本原理、主要组件及其功能、工作过程等。
3. 演示：通过实物或动画演示压力控制回路的工作原理和应用。
4. 案例分析：分析实际应用中的压力控制回路案例，加深学生对压力控制回路的理解。
液压传动与气动技术教案（第一至第五章）第一章：液压传动概述1.1 教学目标了解液压传动的定义、特点和应用范围掌握液压系统的基本组成部分理解液压传动的工作原理1.2 教学内容液压传动的定义和特点液压系统的基本组成部分：液压泵、液压缸、控制阀、液压油等液压传动的工作原理：帕斯卡原理、流量守恒定律、压力传递规律1.3 教学方法采用多媒体演示和实物展示相结合的方式，让学生直观地了解液压传动的工作原理和系统组成通过案例分析，使学生掌握液压传动在实际工程中的应用1.4 教学作业课后观看液压传动系统的工作视频，加深对液压传动的理解完成课后练习题，巩固所学知识第二章：液压泵和液压马达2.1 教学目标掌握液压泵和液压马达的分类、结构和工作原理了解液压泵和液压马达的性能参数及其计算方法理解液压泵和液压马达的选择和使用条件液压泵和液压马达的分类：齿轮泵、叶片泵、柱塞泵等液压泵和液压马达的结构和工作原理液压泵和液压马达的性能参数：流量、压力、功率、效率等液压泵和液压马达的选择和使用条件2.3 教学方法通过实物展示和模型演示，使学生直观地了解液压泵和液压马达的结构和工作原理采用案例分析，让学生掌握液压泵和液压马达的选择和使用方法2.4 教学作业课后观看液压泵和液压马达的工作视频，加深对液压泵和液压马达的理解完成课后练习题，巩固所学知识第三章：液压缸3.1 教学目标掌握液压缸的分类、结构和工作原理了解液压缸的性能参数及其计算方法理解液压缸的选择和使用条件3.2 教学内容液压缸的分类：单作用液压缸、双作用液压缸等液压缸的结构和工作原理液压缸的性能参数：行程、力、速度等液压缸的选择和使用条件通过实物展示和模型演示，使学生直观地了解液压缸的结构和工作原理采用案例分析，让学生掌握液压缸的选择和使用方法3.4 教学作业课后观看液压缸的工作视频，加深对液压缸的理解完成课后练习题，巩固所学知识第四章：液压控制阀4.1 教学目标掌握液压控制阀的分类、结构和工作原理了解液压控制阀的性能参数及其计算方法理解液压控制阀的选择和使用条件4.2 教学内容液压控制阀的分类：方向控制阀、压力控制阀、流量控制阀等液压控制阀的结构和工作原理液压控制阀的性能参数：流量、压力、方向等液压控制阀的选择和使用条件4.3 教学方法通过实物展示和模型演示，使学生直观地了解液压控制阀的结构和工作原理采用案例分析，让学生掌握液压控制阀的选择和使用方法4.4 教学作业课后观看液压控制阀的工作视频，加深对液压控制阀的理解完成课后练习题，巩固所学知识第五章：气动技术基础5.1 教学目标了解气动技术的定义、特点和应用范围掌握气动系统的基本组成部分理解气动技术的工作原理5.2 教学内容气动技术的定义和特点气动系统的基本组成部分：气源、气动元件、执行器等气动技术的工作原理：压力传递、流量守恒定律等5.3 教学方法采用多媒体演示和实物展示相结合的方式，让学生直观地了解气动技术的工作原理和系统组成通过案例分析，使学生掌握气动技术在实际工程中的应用5.4 教学作业课后观看气动技术的工作视频，加深对气动技术的理解完成课后练习题，巩固所学知识第六章：液压系统的辅助元件6.1 教学目标掌握液压系统辅助元件的分类和功能了解液压油的选择和维护理解液压系统的油箱、滤清器、冷却器等的作用6.2 教学内容液压系统辅助元件的分类：油箱、滤清器、冷却器、压力表等各辅助元件的功能和选用原则液压油的性质、选择和维护6.3 教学方法通过实物和模型展示辅助元件的结构和功能采用案例分析，让学生了解辅助元件在液压系统中的应用6.4 教学作业课后查阅液压油的相关资料，了解其性能和选用原则完成课后练习题，巩固所学知识第七章：液压系统的安装与调试7.1 教学目标了解液压系统的安装原则和步骤掌握液压系统调试的方法和技巧理解液压系统常见故障的诊断和排除方法7.2 教学内容液压系统的安装原则和步骤：安装顺序、布线、管道布置等液压系统调试的方法和技巧：调试工具、调试步骤等液压系统常见故障的诊断和排除方法7.3 教学方法通过实际操作演示液压系统的安装和调试过程采用案例分析，让学生了解液压系统故障诊断和排除的方法7.4 教学作业课后观看液压系统安装与调试的操作视频，加深对安装与调试过程的理解完成课后练习题，巩固所学知识第八章：液压系统的应用实例8.1 教学目标了解液压系统在工程机械、自动化设备等领域的应用掌握液压系统设计的基本步骤和方法理解液压系统在不同应用领域的特点和需求8.2 教学内容液压系统在工程机械、自动化设备等领域的应用实例液压系统设计的基本步骤：需求分析、方案设计、元件选型等液压系统在不同应用领域的特点和需求8.3 教学方法采用案例分析，让学生了解液压系统在不同领域的应用实例通过实际项目介绍，让学生掌握液压系统设计的基本步骤和方法8.4 教学作业课后查阅相关资料，了解液压系统在特定领域的应用实例完成课后练习题，巩固所学知识第九章：气动控制系统9.1 教学目标了解气动控制系统的定义、特点和应用范围掌握气动控制元件的分类和功能理解气动控制系统的工作原理9.2 教学内容气动控制系统的定义、特点和应用范围气动控制元件的分类：气源、控制阀、执行器等气动控制系统的工作原理和应用实例9.3 教学方法采用多媒体演示和实物展示相结合的方式，让学生直观地了解气动控制系统的工作原理和系统组成通过案例分析，使学生掌握气动控制系统在实际工程中的应用9.4 教学作业课后观看气动控制系统的工作视频，加深对气动控制系统的理解完成课后练习题，巩固所学知识第十章：液压与气动技术的综合应用10.1 教学目标掌握液压与气动技术在实际工程中的应用案例了解液压与气动技术在自动化生产线、等领域的应用理解液压与气动技术在未来发展趋势中的作用10.2 教学内容液压与气动技术在实际工程中的应用案例分析液压与气动技术在自动化生产线、等领域的应用液压与气动技术在未来发展趋势中的挑战和机遇10.3 教学方法采用案例分析，让学生了解液压与气动技术在实际工程中的应用案例通过前沿技术介绍，让学生掌握液压与气动技术在特定领域的应用10.4 教学作业课后查阅相关资料，了解液压与气动技术在特定领域的应用实例完成课后练习题，巩固所学知识重点和难点解析1. 液压传动与气动技术的应用领域和基本组成：理解液压传动与气动技术在不同工程和工业领域的应用，以及它们的基本组成部分，如液压泵、液压缸、控制阀等。
教师第一次课时授课计划（首页）授课对象：机电系 11级机制专业综合班科目：液压与气压传动技术图1-1 液压千斤顶工作原理图液压传动的基本工作原理如下：（1）液压传动的液体为传递能量的工作介质；（2）液压传动必须在密闭的系统中进行，且密封的容积必须发生变化；（3）液压传动系统使一种能量转换装置，而且有两次能量转换过程；（4）工作液体只能承受压力，不能承受其它应力，所以这种传动是通过静压力进行能量传递的。
二、液压传动装置的组成1. 机床工作台液压系统的工作过程图1—2为机床工作台液压系统示意图。
当液压泵3由电动机驱动旋转时，从油箱1经过过滤器2吸油。
经换向阀7和管路11进入液压缸9的左腔，推动活塞杆及工作台10向右运动。
液压缸9右腔的油液经管路8、阀7和管路6、4排回油箱，通过扳动换向手柄切换阀7的阀芯，使之处于左端工作位置，则液压缸活塞反向运动；切换阀7的阀芯工作位置，使其处于中间位置，则液压缸9在任意位置停止运动。
图1—2机床工作台液压系统原理结构示意图2. 液压传动装置的组成从机床工作台液压系统的工作过程可以看出，一个完整的、能够正常工作的液压系统，应该由以下几个主要部分组成：（1）动力元件供给液压系统压力油，把原动机的机械能转化成液压能。
常见的是液压泵。
（2）执行元件把液压能转换为机械能的装置。
其形式有做直线运动的液压缸，有做旋转运动的液压马达。
（3）控制调节元件完成对液压系统中工作液体的压力、流量和流动方向的控制和调节。
这类元件主要包括各种液压阀，如溢流阀、节流阀以及换向阀等。
（4）辅助元件辅助元件是指油箱、蓄能器、油管、管接头、滤油器、压力表以及流量计等。
这些元件分别起散热、储油、蓄能、输油、连接、过滤、测量压力和测量流量等作用，以保证系统正常工作，是液压传动系统不可缺少的组成部分。
（5）工作介质它在液压传动及控制中起传递运动、动力及信号的作用，包括液压油或其它合成液体，它直接影响液压系统的工作性能。
一、教案概述1.1 课程背景液压传动与气动技术是现代机械工程领域中重要的传动方式，广泛应用于各种设备和系统中。
本课程旨在让学生了解液压传动的原理、特点及应用，掌握液压传动基础知识，为后续液压传动系统的设计、维护和故障排除打下基础。
1.2 教学目标通过本章节的学习，学生能够：（1）了解液压传动的定义、原理和特点；（2）掌握液压传动系统的组成部分及基本概念；（3）熟悉液压油的性质和选用原则；（4）掌握液压泵、液压缸和液压马达的工作原理及特点。
二、教学内容2.1 液压传动的定义与原理（1）液压传动的定义；（2）液压传动的原理；（3）液压传动的优点与缺点。
2.2 液压传动系统的组成部分（1）液压泵；（2）液压缸；（3）液压马达；（4）液压控制阀；（5）液压油箱及辅助装置。
2.3 液压油的性质与选用原则（1）液压油的性质；（2）液压油的选用原则；（3）液压油的使用与维护。
2.4 液压泵的工作原理与特点（1）齿轮泵；（2）叶片泵；（3）柱塞泵；（4）螺杆泵。
2.5 液压缸和液压马达的工作原理与特点（1）液压缸的工作原理与特点；（2）液压马达的工作原理与特点。
三、教学方法与手段3.1 教学方法采用讲授、案例分析、互动讨论相结合的教学方法，引导学生主动思考、积极参与，提高课堂效果。
3.2 教学手段利用多媒体课件、实物模型、液压系统演示装置等教学手段，直观展示液压传动的原理、系统和元件，增强学生的理解与兴趣。
四、教学安排4.1 课时本章节共计4课时。
4.2 教学进度安排第1课时：液压传动的定义与原理；第2课时：液压传动系统的组成部分；第3课时：液压油的性质与选用原则；第4课时：液压泵、液压缸和液压马达的工作原理与特点。
五、教学评价5.1 评价方法采用课堂互动、提问、小组讨论、课后作业等方式进行评价。
5.2 评价内容（1）学生对液压传动定义、原理和特点的理解程度；（2）学生对液压传动系统组成部分的掌握情况；（3）学生对液压油性质与选用原则的熟悉程度；（4）学生对液压泵、液压缸和液压马达工作原理与特点的了解。

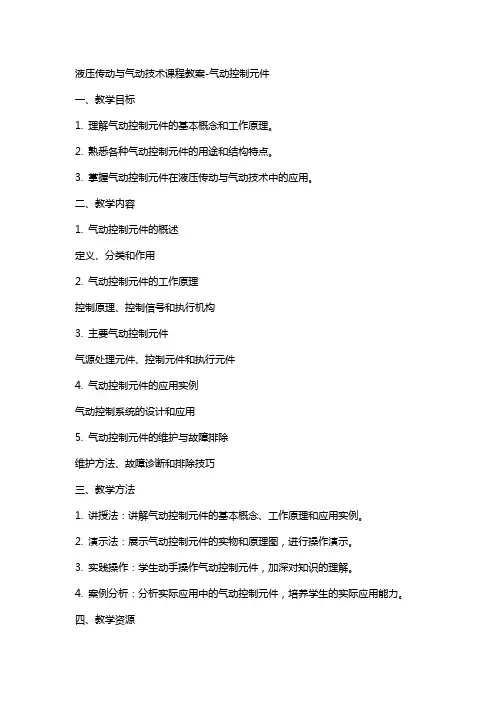

液压传动与气动技术课程教案-气动控制元件一、教学目标1. 理解气动控制元件的基本概念和工作原理。
2. 熟悉各种气动控制元件的用途和结构特点。
3. 掌握气动控制元件在液压传动与气动技术中的应用。
二、教学内容1. 气动控制元件的概述定义、分类和作用2. 气动控制元件的工作原理控制原理、控制信号和执行机构3. 主要气动控制元件气源处理元件、控制元件和执行元件4. 气动控制元件的应用实例气动控制系统的设计和应用5. 气动控制元件的维护与故障排除维护方法、故障诊断和排除技巧三、教学方法1. 讲授法：讲解气动控制元件的基本概念、工作原理和应用实例。
2. 演示法：展示气动控制元件的实物和原理图，进行操作演示。
3. 实践操作：学生动手操作气动控制元件，加深对知识的理解。
4. 案例分析：分析实际应用中的气动控制元件，培养学生的实际应用能力。
四、教学资源1. 教材：液压传动与气动技术教材。
2. 课件：气动控制元件的图片、原理图和操作视频。
3. 实物模型：展示气动控制元件的实物模型。
4. 操作设备：供学生实践操作的气动控制元件设备。
五、教学评估1. 课堂问答：检查学生对气动控制元件的基本概念的理解。
2. 实践操作：评估学生在实际操作中运用气动控制元件的能力。
3. 课后作业：布置相关题目，巩固学生对气动控制元件的知识。
六、教学活动安排1. 课时：共计4课时（2学时/课时）2. 教学活动安排：第一课时：气动控制元件的概述和原理（讲授法、演示法）第二课时：主要气动控制元件的结构与功能（讲授法、演示法）第三课时：气动控制元件的应用实例分析（实践操作、案例分析）第四课时：气动控制元件的维护与故障排除（实践操作、案例分析）七、教学反思1. 课程结束后，对教学效果进行自我评估和反思。
2. 考虑学生的反馈意见，调整教学方法和内容，以提高教学效果。
3. 关注液压传动与气动技术领域的最新发展，不断更新教学内容和案例。
八、教学拓展1. 介绍气动控制元件在其他领域的应用，如自动化生产线、等。
模块一基础气动教学设计教学内容模块一基础气动学习单元1 气动传动技术基础一、气压传动技术介绍二、气压传动技术的优缺点三、气压传动系统的组成四、气压传动技术常用物理量学习单元2 常用气动元件介绍一、气源二、常用气动执行元件三、常用气动控制元件四、气动辅助元件学习单元3 单缸气动回路设计与裝调一、气动时间控制元件二、控制回路分析学习单元4 气动逻辑控制回路设计与裝调一、逻辑元件二、快速排气阀三、典型逻辑回路介绍四、自锁回路讲解学习单元5双缸控制回路设计与裝调一、气动回路图和位移-进步图的绘制要求二、不带障碍信号的双缸控制回路设计方法三、带障碍信号的双缸控制回路设计方法模块小结模块检测教学目标教学目的：让学员了解气压传动在工业中的应用，掌握气压传动系统的组成以及各部分的功效，了解其优缺点，掌握常见的元件的作用、典型结构、工作原理及职能符号，学习气动回路的安装与调试以及回路设计，理解气动各种回路的原理及功能。
教学要求：要求教师应对本模块所涉及的气动基础技术进行详细的讲解（包括结构、功能、原理、应用），针对所涉及的气动元件及回路，进行原理参数分析和回路分析，通过课堂体验强化学生的认知。
教学重点及难点教学重点：常用气动元件的作用、典型结构、工作原理及职能符号；单缸气动回路的设计和装调以及回路分析；气动逻辑回路的安装及调试，逻辑回路的设计；双缸气动系统的安装及调试，双缸气动回路图的设计。
教学难点：气动回路图的设计以及气动系统的安装调试。
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段教学方法：实施直观导入法；案例教学法。
教学手段：实物演示；教学板书；录像插件；电子课件。
教学资源：相关的精品课程；网络教学资源等。
教学板书模块一基础气动课程引入：气动的概念，气动的应用，气动的优缺点，。
学习单元1 气动传动技术基础一、气压传动技术介绍气压传动技术是一种比较低成本的自动化控制系统，是以压缩空气为传动介质，传动动力以及控制信号，广泛应用与各种设备和机器上。
液压与气动技术教案第1章液压传动基础知识教学目标：了解液压传动发展历程、用途、特点。
了解液压传动原理及液压传动系统的组成。
教学重点：液压传动的原理。
教学难点：液压传动系统中压力与流量、功率的计算。
教学方法：做实验生活实例。
1.1 液压传动概述1.2 液压传动原理目的：了解液压传动优缺点。
掌握液压传动的原理。
重点：液压传动原理及传动系统组成。
难点：液压传动系统的组成。
方法：讲授内容：一，液压传动的主要优点1，操纵控制方便，可实现大范围的无极调速。
2，液压传动的各种元件可根据余姚方便、灵活地布置。
3，采用电液联合控制，可实现更高程度的自动控制过程。
二，液压传动的缺点1，液体流动的阻力损失和泄漏较大。
2，液压原籍的制造精度高，价格较贵。
3，液体的泄漏及可压缩性，较难得到严格的传动比。
三，液压传动原理液压传动是一个不同能量的转换过程，是以液体作为工作介质，通过密封容积的变化来传递运动，通过液体内部的压力来传递动力。
四，液压传动系统的组成1，动力部分：将原动机的机械能转换为油液的压力能。
（液压泵、齿轮泵、柱塞泵）2，执行部分：将压力能转换成为带动工作机构运动的机械能。
（液压缸、液压马达、）3，控制部分：用来控制和调节油液的压力、流量和流动方向。
（压力控制阀、流量控制阀、方向控制阀）4，辅助部分：保证系统正常的工作的辅助元件。
（管路、接头、油箱、过滤器）五，液压传动系统图的图形符号1，图形符号只表示元件的只能。
2，图形符号内的油液流动方向用箭头表示。
3，图形符号均与原件的静止位置或中间零位置表示。
1.3液压传功系统中的压力与流量1.4液压传动的功率计算目的：了解液压传动系统的压力、流量的概念了解液压泵的工作效率重点：静压传递原理难点：液体阻力和压力损失方法：讲授内容：一，压力的概念油液的压力是由油液的自重和油液收到的外力（一般表现为助力）作用所产生的P=F/AP——油液的压力，单位为paF——作用在油液表面上的外力，单位为NA——油液表面的承压面积，单位为㎡额定压力：连续运转（工作）的最高工作压力二，静压传递原理1，静止油液中任意一点所受到的哥哥方向的压力都相等。
装订线
学院系教研室日期液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：
液压与气压传动课程授课教案教师：。
《液压与气动技术》课程学习指导绪论在学习本章时，主要应理解液压与气压传动的工作原理以及液压与气压传动系统的组成，应着重注意以下几点：一、液压与气压传动的工作原理液压与气压传动是采用流体(液压油或压缩空气)作为传动介质来传递力和运动的，在传递力时，运用了流体力学中的帕斯卡原理；而在传递运动时，则运用了在密闭容积中输出与输人流体容积相等的原理(质量守恒定律)。
二、液压与气压传动的两个重要概念液压与气压传动中最基本、最重要的参数：压力和流量(掌握其定义及常用单位)。
液压传动的两个工作特性(贯穿全书，正确理解，熟练掌握)：(1) 在不考虑泄漏的条件下，液压与气压传动中的工作压力取决于外负载。
(2) 执行机构的运动速度取决于输入其流量的大小，而与外负载无关(在忽略泄漏、液体的压缩性及容器、管路变形的条件下)。
三、液压与气压系统的主要组成通常一个完整的液压系统由以下五个部分组成：(1) 动力元件：如液压泵、空气压缩机等。
将原动机的机械能(Fυ或Tω)转换成液压能(pq)。
(2) 执行元件：如液压缸、气缸等。
将液压能转换成机械能。
(3) 控制元件：如各种控制阀。
利用这些元件对系统中的液体的压力、流量及方向进行控制或调节，以满足工作装置对传动的要求。
(4) 辅助元件：起辅助作用，如油箱、滤油器、管路、管接头及各种控制、检测仪表等。
在有些系统中，为了进一步改善系统性能还采用蓄能器、加热器及散热器等。
(5) 工作介质：液压油或压缩空气，是动力传递的载体。
液压与气压传动系统作为能量转换和传递的装置把机械能(原动机)Tω转化为液压能和气压能(液压泵和空气压缩机的输出) pq，再转化为机械能(执行机构输出) )Tω或Fυ，系统本身并不能产生能量，而在每个转换和调节环节上都要消耗一定的能量，所以一般的液压与气压传动系统的效率不会很高。
在工程实际中，采用“气动与液压”图形符号(GB/T786．1-1993(2001*)) 绘制液压系统原理图。
