模拟与数字信号源

数字信号与模拟信号的定义数字信号和模拟信号是在通信和电子领域中常用的两种信号类型。

它们在传输和处理数据时具有不同的特点和应用。

本文将详细介绍数字信号和模拟信号的定义、特点以及它们在实际应用中的区别和优劣。

一、数字信号的定义数字信号是一种离散的信号，它由一系列离散的数值表示。

这些数值通常是二进制的，即由0和1组成。

数字信号可以通过采样和量化的方式从模拟信号中获得。

在数字信号中，每个离散的数值代表了一个特定的信息，例如音频、视频或其他数据。

数字信号具有以下特点：1. 离散性：数字信号是由一系列离散的数值组成，相邻的数值之间存在间隔。

2. 可编程性：数字信号可以通过编程进行处理和操作，例如滤波、压缩、加密等。

3. 抗干扰性强：数字信号在传输和处理过程中可以通过纠错码等技术来提高抗干扰能力。

4. 可复制性：数字信号可以通过复制和传输进行无损的复制和传递。

数字信号在现代通信和信息处理中得到广泛应用。

例如，数字音频和视频的传输、数字通信系统、计算机网络以及数字图像处理等领域都离不开数字信号的应用。

二、模拟信号的定义模拟信号是一种连续的信号，它的数值可以在一定范围内连续变化。

模拟信号可以通过传感器等设备从现实世界中采集得到，例如声音、光线、温度等物理量。

模拟信号具有以下特点：1. 连续性：模拟信号的数值在一定范围内连续变化，不存在离散的间隔。

2. 精度受限：模拟信号的精度受到传感器和设备的限制，存在一定的误差。

3. 抗干扰性较弱：模拟信号在传输和处理过程中容易受到噪声和干扰的影响。

模拟信号在传统的通信和电子系统中广泛应用。

例如，模拟音频和视频的传输、模拟电视广播、模拟电路设计等都是模拟信号的应用领域。

三、数字信号与模拟信号的区别与优劣数字信号和模拟信号在传输和处理数据时具有不同的特点和应用。

下面将介绍它们的区别和优劣。

1. 区别：（1）表示方式不同：数字信号由离散的数值表示，而模拟信号由连续的数值表示。

（2）抗干扰能力不同：数字信号由于采用了纠错码等技术，具有较强的抗干扰能力，而模拟信号容易受到噪声和干扰的影响。

信号源的原理信号源是指产生信号的设备或电路，它的原理是通过特定的方法将原始信息转化为电信号，并将其发送出去。

以下是信号源的原理介绍：1. 信号源的基本原理：信号源通常基于物理或电子元件，通过激励电路来产生特定频率、振幅和波形的电信号。

这些电信号可以是模拟信号（连续变化的信号）或数字信号（离散变化的信号）。

2. 模拟信号源原理：模拟信号源一般采用振荡电路来产生连续变化的信号。

常见的模拟信号源包括正弦波振荡器、方波/矩形波振荡器、三角波振荡器等。

这些振荡器内部包含了电容、电感、晶体管等元件，通过它们的相互作用来产生稳定的振荡信号。

3. 数字信号源原理：数字信号源通常由数字信号处理器（DSP）或微控制器来生成。

通过数电子元件如逻辑门、触发器等，将数字信号转化为电平高低的脉冲序列。

这些脉冲序列可以经过数字模拟转换器（DAC）转化为模拟信号，或者直接用于数字系统中。

4. 信号源的调制原理：除了基本的信号生成，信号源还可以通过调制技术对信号进行改变。

例如调频（FM）调制通过改变信号的频率来编码信息；调幅（AM）调制则是通过改变信号振幅来传输信息。

这些调制方法可以在信号源中应用，实现不同的信号传输方式。

5. 信号源的应用原理：信号源广泛应用于通信、测量、音频、视频等领域。

例如在通信中，信号源可以作为发送端的发射源，将原始信息以合适的信号格式传送出去。

在音频领域，信号源可以为音频设备提供测试信号，用于校准音频系统的性能。

总的来说，信号源的原理是通过合适的电子元件或数字信号处理器，将原始信息转化为电信号，并通过特定的方法进行调制和处理，最终产生相应的信号。

这些信号可以用于各种应用中，以传输、测试或控制等形式对信号进行处理和利用。

模拟信号与数字信号信号是一种用于传递信息的方式，它在电子领域中具有重要的作用。

常见的信号类型包括模拟信号和数字信号。

本文将深入探讨这两种信号的特点、应用和区别。

一、模拟信号模拟信号是连续变化的信号，在时间和值上都以连续方式变化。

它可以采取无限多个值，可以表示任何范围内的数据。

模拟信号的波形图是连续的曲线，通过无限细分时间，能够准确地描述信号的变化。

模拟信号的典型代表是声音和图像。

模拟信号的特点是精度较高，能够提供连续的信息。

它在某些领域具有优势，如音频和视频处理中。

然而，由于受到噪声和干扰的影响，模拟信号容易造成信息损失和失真。

二、数字信号数字信号是离散的信号，在时间和值上都以离散方式变化。

它的取值只能是有限个数字，通常用二进制表示。

数字信号的波形图是一系列由离散数据点组成的折线，通过连接这些点来表示信号的变化。

数字信号的典型代表是计算机数据和通信信号。

数字信号的特点是易于存储、传输和处理。

由于离散的特性，数字信号能够通过纠错码等方式保证信息的可靠性。

数字信号的处理技术也非常丰富，可以进行各种算法和处理操作，提高信号的质量和可靠性。

三、模拟信号与数字信号的区别1. 表示方式不同：模拟信号以连续的方式表示，而数字信号以离散的方式表示。

2. 精度和可靠性不同：模拟信号具有较高的精度，但容易受到噪声和干扰的影响，导致信号失真；数字信号由于采用纠错码等措施，具有较高的可靠性。

3. 运算和处理方式不同：模拟信号的运算和处理主要采用模拟电路，而数字信号的运算和处理主要采用数字电路。

4. 存储和传输方式不同：模拟信号要求连续的传输和存储介质，而数字信号可以通过数码设备进行存储和传输。

四、模拟信号与数字信号的应用1. 模拟信号的应用：(1) 音频处理：模拟信号可以真实地还原声音的连续性，被广泛应用于音频处理设备、音响系统等。

(2) 视频处理：模拟信号可以在电视、摄像头等设备中传输视频信号，并进行处理和显示。

2. 数字信号的应用：(1) 计算机数据：数字信号在计算机中存储和传输各种数据，如文档、图片、视频等。

模拟电路和数字电路的不同点，你知道吗？你知道模拟电路和数字电路的不同点吗?在电源电子这个行业，不管搞什么技术，都躲不开两个基本电路，那就是模拟电路和数字电路。

今天，我们来详细了解一下这两个电路的基本知识。

一、模拟电路与数字电路的定义及特点● 模拟电路(电子电路)模拟信号：处理模拟信号的电子电路。

“模拟”二字主要指电压(或电流)对于真实信号成比例的再现。

其主要特点是：1、函数的取值为无限多个;2、当图像信息和声音信息改变时，信号的波形也改变，即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。

3、初级模拟电路主要解决两个大的方面：①放大、②信号源。

4、模拟信号具有连续性。

● 数字电路数字信号：用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路或数字系统。

由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。

其主要特点是：1、同时具有算术运算和逻辑运算功能。

数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等)，因此极其适合于运算、比较、存储、传输、控制、决策等应用。

2、实现简单，系统可靠。

以二进制作为基础的数字逻辑电路，可靠性较强。

电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。

3、集成度高，功能实现容易。

集成度高，体积小，功耗低是数字电路突出的优点之一。

电路的设计、维修、维护灵活方便，随着集成电路技术的高速发展，数字逻辑电路的集成度越来越高，集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。

电路的设计组成只需采用一些标准的集成电路块单元连接而成。

对于非标准的特殊电路还可以使用可编程序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。

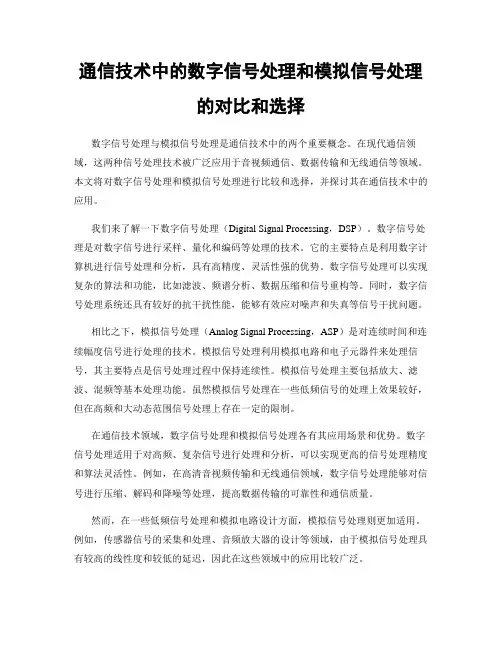

通信技术中的数字信号处理和模拟信号处理的对比和选择数字信号处理与模拟信号处理是通信技术中的两个重要概念。

在现代通信领域，这两种信号处理技术被广泛应用于音视频通信、数据传输和无线通信等领域。

本文将对数字信号处理和模拟信号处理进行比较和选择，并探讨其在通信技术中的应用。

我们来了解一下数字信号处理（Digital Signal Processing，DSP）。

数字信号处理是对数字信号进行采样、量化和编码等处理的技术。

它的主要特点是利用数字计算机进行信号处理和分析，具有高精度、灵活性强的优势。

数字信号处理可以实现复杂的算法和功能，比如滤波、频谱分析、数据压缩和信号重构等。

同时，数字信号处理系统还具有较好的抗干扰性能，能够有效应对噪声和失真等信号干扰问题。

相比之下，模拟信号处理（Analog Signal Processing，ASP）是对连续时间和连续幅度信号进行处理的技术。

模拟信号处理利用模拟电路和电子元器件来处理信号，其主要特点是信号处理过程中保持连续性。

模拟信号处理主要包括放大、滤波、混频等基本处理功能。

虽然模拟信号处理在一些低频信号的处理上效果较好，但在高频和大动态范围信号处理上存在一定的限制。

在通信技术领域，数字信号处理和模拟信号处理各有其应用场景和优势。

数字信号处理适用于对高频、复杂信号进行处理和分析，可以实现更高的信号处理精度和算法灵活性。

例如，在高清音视频传输和无线通信领域，数字信号处理能够对信号进行压缩、解码和降噪等处理，提高数据传输的可靠性和通信质量。

然而，在一些低频信号处理和模拟电路设计方面，模拟信号处理则更加适用。

例如，传感器信号的采集和处理、音频放大器的设计等领域，由于模拟信号处理具有较高的线性度和较低的延迟，因此在这些领域中的应用比较广泛。

在选择数字信号处理和模拟信号处理时，需要根据具体应用场景和需求来决定。

如果需要处理高频、复杂信号，并要求较高的信号处理精度和算法灵活性，则选择数字信号处理。

数字信号与模拟信号的区别与应用一、数字信号与模拟信号的基本概念数字信号和模拟信号是在电子通信和信号处理领域中常用的两种信号类型。

它们在信号传输、存储和处理等方面存在着很大的差异。

本文将从定义、特点和应用等方面详细介绍数字信号与模拟信号的区别与应用。

数字信号，顾名思义，是由一系列离散的数字值表示的信号。

它可以看作是一串离散的数值序列，通常使用二进制来表示。

在数字信号中，每个数字值都代表着一个确定的离散量，这些数字值之间通过特定的编码方式进行传输。

模拟信号，与数字信号相对，是连续的信号波形，它可以采用无穷个取值。

模拟信号在时间和幅度上都是连续变化的。

通过模拟信号的波形形状和振幅可以准确地表示原始信息。

二、数字信号与模拟信号的特点比较1. 精度：数字信号具有较高的精度，可以表示更准确的数值。

而模拟信号的精度受到电子元器件和传输介质的限制，无法达到与数字信号相同的精度。

2. 噪声：数字信号在传输和处理过程中不容易受到外界干扰和噪声的影响，因为它可以通过纠错编码和差错校验等方式进行误码检测和纠正。

而模拟信号受到噪声的影响较大，易于引入干扰。

3. 复制传输：数字信号可以通过复制和传输过程中保持信号质量不变。

而模拟信号在传输过程中会因噪声、衰减和失真等因素导致信号质量的降低。

4. 处理和存储：由于数字信号可以使用计算机进行处理和存储，因此在数据处理和信息传输方面具有更大的灵活性和便利性。

而模拟信号在处理和存储时需要采用模拟电路和介质，操作更为复杂。

三、数字信号与模拟信号的应用领域1. 通信系统：数字信号在现代通信系统中具有重要的应用。

数字通信系统可以提供更强大的纠错能力和抗噪声性能，提高信息的传输效率和可靠性。

2. 数据存储：数字信号可以以二进制的形式存储在计算机或其他数字设备中，用于存储和管理大量的数据和信息。

3. 音频和视频处理：数字信号处理技术广泛应用于音频和视频领域，例如数字音频的录制和处理，数字电视的广播和传输等。

模拟信号与数‎字信号的区别‎和优缺点1．模拟通信模拟通信的优‎点是直观且容‎易实现，但存在两个主‎要缺点。

（1）保密性差模拟通信，尤其是微波通‎信和有线明线‎通信，很容易被窃听‎。

只要收到模拟‎信号，就容易得到通‎信内容。

（2）抗干扰能力弱‎电信号在沿线‎路的传输过程‎中会受到外界‎的和通信系统‎内部的各种噪‎声干扰，噪声和信号混‎合后难以分开‎，从而使得通信‎质量下降。

线路越长，噪声的积累也‎就越多2．数字通信（1）数字化传输与‎交换的优越性‎①加强了通信的‎保密性。

②提高了抗干扰‎能力。

数字信号在传‎输过程中会混‎入杂音，可以利用电子‎电路构成的门‎限电压（称为阈值）去衡量输入的‎信号电压，只有达到某一‎电压幅度，电路才会有输‎出值，并自动生成一‎整齐的脉冲（称为整形或再‎生）。

较小杂音电压‎到达时，由于它低于阈‎值而被过滤掉‎，不会引起电路‎动作。

因此再生的信‎号与原信号完‎全相同，除非干扰信号‎大于原信号才‎会产生误码。

为了防止误码‎，在电路中设置‎了检验错误和‎纠正错误的方‎法，即在出现误码‎时，可以利用后向‎信号使对方重‎发。

因而数字传输‎适用于较远距‎离的传输，也能适用于性‎能较差的线路‎。

③可构建综合数‎字通信网。

采用时分交换‎后，传输和交换统‎一起来，可以形成一个‎综合数字通信‎网。

（2）数字化通信的‎缺点①占用频带较宽‎。

因为线路传输‎的是脉冲信号‎，传送一路数字‎化语音信息需‎占20?64kHz的‎带宽，而一个模拟话‎路只占用4k‎H z带宽，即一路PCM‎信号占了几个‎模拟话路。

对某一话路而‎言，它的利用率降‎低了，或者详它对线‎路的要求提高‎了。

②技术要求复杂‎，尤其是同步技‎术要求精度很‎高。

接收方要能正‎确地理解发送‎方的意思，就必须正确地‎把每个码元区‎分开来，并且找到每个‎信息组的开始‎，这就需要收发‎双方严格实现‎同步，如果组成一个‎数字网的话，同步问题的解‎决将更加困难‎。

数字信号传输与模拟信号传输的比较随着科技的进步与发展，无线通信以及数据传输方式也得到了极大的改善。

在通信领域中，数字信号传输与模拟信号传输是两种常见的方式。

本文将比较数字信号传输与模拟信号传输的优缺点，并分析其应用范围。

（一）数字信号传输与模拟信号传输的基本概念和原理1. 数字信号传输：数字信号是离散信号，它的状态是由一系列离散值组成的。

在传输过程中，数字信号可以通过编码和译码的方式将信号转换为二进制数字，再通过通信介质传输。

2. 模拟信号传输：模拟信号是连续信号，它的状态可以在一个连续范围内取值。

模拟信号的传输是通过传感器将信号转换为电压或电流的变化，并通过通信介质传输。

（二）1. 噪音抗干扰能力：- 数字信号传输的优点在于它具有较高的噪音抗干扰能力。

由于数字信号是离散的，因此在传输过程中能够更好地抵抗噪音的干扰。

而模拟信号由于其连续性，对于噪音和干扰更加敏感。

2. 信号传输的准确性：- 数字信号的传输准确性较高，由于其离散性，数字信号的传输不容易发生失真。

而模拟信号的传输容易受到干扰，可能会发生失真现象。

3. 传输距离：- 数字信号的传输距离相对较远，通过使用中继设备和调制解调器等方式可以将信号传输到更远的地方。

而模拟信号的传输距离相对较短，传输距离受到信号衰减和干扰的影响。

4. 带宽利用：- 数字信号传输可以更有效地利用带宽资源，通过压缩和编码技术，数字信号传输可以在相同的带宽下传输更多的信息。

而模拟信号传输由于其连续性，需要使用较宽的频带来传输相同数量的信息。

（三）数字信号传输与模拟信号传输的应用范围1. 数字信号传输的应用范围：- 数字信号传输主要应用于各种数字通信领域，包括移动通信、互联网、数字电视、数字广播以及以太网等。

数字信号传输对于数据的精确传输非常重要，可以更好地抵抗干扰。

2. 模拟信号传输的应用范围：- 模拟信号传输广泛应用于音频和视频领域，如模拟音频传输、视频传输、无线电广播等。

编码
编码
将量化后的离散幅度信号转换为 二进制代码的过程。
编码方式
常见的编码方式有二进制编码、 格雷码等。
编码效率
编码效率是指编码过程中所使用 的二进制位数与量化级数的比值， 编码效率越高，传输和存储所需 的带宽和容量越小。
03
数字信号到模拟信号的转换
解码
解码
将数字信号转换为模拟信号的第一步是将数字信号解码为可识别的二进制数据。 解码过程通常涉及将数字信号转换为二进制代码，然后根据特定的编码方案将 这些二进制代码解码为模拟信号。
抗混叠滤波器设计
01
抗混叠滤波器的作用
在模拟信号转换为数字信号的过程中，抗混叠滤波器用于限制模拟信号
的带宽，防止高于采样频率的信号混入，从而避免混叠效应的产生。
02
抗混叠滤波器的设计方法
可以采用低通滤波器、带阻滤波器等不同类型的设计方法，根据实际需
求选择合适的设计方案。
03
抗混叠滤波器的性能指标
需要考虑滤波器的阶数、截止频率、通带和阻带的波动等性能指标，以
图像处理
模拟图像转数字图像
通过扫描仪或摄像头将纸质文档、照片等模拟图像转换为数字图 像。
数字图像转模拟图像
在显示时，数字图像通过显示器还原为模拟图像，呈现给用户。
分辨率与显示效果
数字图像的分辨率越高，显示效果越清晰，但所需的存储空间和 传输带宽也越大。
通信系统
模拟通信与数字通信
模拟通信传输的是连续的信号，而数 字通信传输的是离散的信号。
采样定理
采样定理指出，为了不失 真地恢复原始模拟信号， 采样频率必须至少为模拟 信号最高频率的两倍。
量化
量化
将连续幅度的离散时间信 号转换为具有有限数量的 离பைடு நூலகம்幅度的过程。

模拟信号传输
模拟信号在传输过程中会受到噪声和干扰的影响，导致信号质量下降。通常需 要更复杂的传输媒介和设备来减小这些影响。
数字信号传输
数字信号在传输过程中对噪声和干扰具有较强的抗干扰能力，能够通过简单的 传输媒介实现高质量的传输。
信号精度对比
模拟信号精度
模拟信号的精度受限于模拟电路的性能和制造工艺，通常精度较低。
幅度调整
调整信号的幅度，使其符合原 始模拟信号的范围。
转换过程中的问题与解决方案
量化误差
由于量化过程导致的误差，可通过增加量化级数 来减小。
噪声与失真
转换过程中可能引入噪声和失真，可通过滤波和 去噪技术来降低影响。
ABCD
混叠失真
采样频率不足导致高频分量混入低频分量，可通 过提高采样频率来避免。
动态范围受限
数字信号的优缺点
优点
数字信号具有抗干扰能力强、传输距离远、保密性好、易于 存储和处理等优点。此外，数字信号还具有精度高、稳定性 好等优点。
缺点
数字信号的缺点是容易受到噪声和失真的影响，并且在模拟 信号的转换过程中可能会出现量化误差。此外，数字信号的 处理成本较高，需要高性能的硬件和软件支持。
03
模拟信号的动态范围可能受到数字系统限制，可 通过动态范围压缩或扩展技术来处理。
05
模拟信号与数字信号的发展趋 势

模拟信号的发展趋势
模拟信号在早期电信和广播领域发挥了重要作用，但随着数字技术的快速发展，模 拟信号的应用逐渐减少。
尽管如此，在某些特定领域，如音频和视频传输，模拟信号仍然具有一定的市场和 应用。
未来，随着数字化技术的普及和成本的降低，模拟信号的应用可能会进一步减少。
数字信号的发展趋势

模拟和数字有什么区别
模拟和数字的区别：信号源工作原理不同、输出方式不同、通信特点不同。

模拟信号就是模拟着信息（如声音信息、图像信息等等）变化而变化的信号；而数字信号却不同，它是将信号经过抽样、量化、编码之后形成数字信号（也叫脉冲信号）。

一、信号源工作原理不同
1、数字信号处理的是离散信号，数字信号通常使用1和0表示。

2、模拟信号处理的是连续信号，一般采用连续变化的电磁波或采用连续变化的信号电压来表示。

二、输出方式不同
1、模拟信号一般通过传统的传输线路（例如电话网、有线电视网）来传输。

2、数字信号采用断续变化的电压或光脉冲来表示时，一般则需要用双绞线，和光纤介质等将通信双方连接起来，才能将信号从一个节点传到另一个节点。

三、通信特点不同
模拟通信特点：为了提高信噪比，需要在信号传输过程中及时对衰减的传输信号进行放大，信号在传输过程中不可
避免地叠加上的噪声也被同时放大。

随着传输距离的增加，噪声累积越来越多，以致使传输质量严重恶化。

数字通信特点：由于数字信号的幅值为有限个离散值(通常取两个幅值)，在传输过程中虽然也受到噪声的干扰，但当信噪比恶化到一定程度时，即在适当的距离采用判决再生的方法，再生成没有噪声干扰的和原发送端一样的数字信号，所以可实现长距离高质量的传输。

模块介绍主控&信号源模块电源指示图1 主控&信号源按键及接口说明该模块可以完成如下五种功能的设置，具体设置方法如下：1、模拟信号源功能模拟信号源菜单由“信号源”按键进入，该菜单下按“选择/确定”键可以依次设置：“输出波形”→“输出频率”→“调节步进”→“音乐输出”→“占空比”（只有在输出方波模式下才出现）。

在设置状态下，选择“选择/确定”就可以设置参数了。

菜单如下图所示：（a）输出正弦波时没有占空比选项（b）输出方波时有占空比选项图2 模拟信号源菜单示意图注意：上述设置是有顺序的。

例如，从“输出波形”设置切换到“音乐输出”需要按3次“选择/确定”键。

下面对每一种设置进行详细说明：a.“输出波形”设置一共有6种波形可以选择：正弦波：输出频率10Hz~2MHz方波：输出频率10Hz~200KHz三角波：输出频率10Hz~200KHzDSBFC（全载波双边带调幅）：由正弦波作为载波，音乐信号作为调制信号。

输出全载波双边带调幅。

DSBSC（抑制载波双边带调幅）：由正弦波作为载波，音乐信号作为调制信号。

输出抑制载波双边带调幅。

FM：载波固定为20KHz，音乐信号作为调制信号。

b.“输出频率”设置“选择/确定”顺时针旋转可以增大频率，逆时针旋转减小频率。

频率增大或减小的步进值根据“调节步进”参数来。

在“输出波形”DSBFC和DSBSC时，设置的是调幅信号载波的频率；在“输出波形”FM时，设置频率对输出信号无影响。

c.“调节步进”设置“选择/确定”顺时针旋转可以增大步进，逆时针旋转减小步进。

步进分为：“10Hz”、“100Hz”、“1KHz”、“10KHz”、“100KHz”五档。

d.“音乐输出”设置设置“MUSIC”端口输出信号的类型。

有三种信号输出“音乐1”、“音乐2”、“3K+1K 正弦波”三种。

e.“占空比”设置“选择/确定”顺时针旋转可以增大占空比，逆时针旋转减小占空比。

占空比调节范围10%~90%，以10%为步进调节。

超大规模集成电路：是把十万个以上的元器件集成在
一块硅片上，它具有很复杂的信息处理功能。
按功能分：
可分为模拟集成电路和数字集成电路。 模拟集成电路 常用的模拟集成电路有集成运算放大器、 集成功率放大器、集成稳压器、集成数-模转 换器和模-数转换器等。 家用电器如：收录机、电视机等所用的 集成电路大多属于此类。
数字集成电路 按内部结构的不同，数字集成电路 可分为两大类：
• 一类由晶体管组成，叫做晶体管—晶体管逻辑电 路， 简称：ＴＴＬ电路。 • 一类由场效应管组成，叫做互补型—金属—氧化 物—半导体电路，简称：ＣＭＯＳ电路。 两者的逻辑功能相同，但外形、引脚稍有不同。 TTL集成电路产品，国内为T1000系列，国外为74 系列。CMOS集成电路产品，国内为CC4000系列， 国外为CD4000系列。
小结
在数字电路中，输出信号和输入信号之间 存在一定的逻辑关系，最基本的逻辑关系 有与、或、非三种。 门电路是用以实现逻辑关系的电子电路， 是数字电路的基本单元，最基本的门电路 有与门、或门、非门三种。 门电路的逻辑关系可用逻辑表达式、逻辑 符号、真值表表示。
第四课
什么是集成电路?
数字集成电路
相对于模拟信号而言，数字信号中所包含的信 息量少，在定义、处理、传输、存储等过程中可以 非常明确和方便。能够以很大的概率避免传输媒介、 存储介质等物理环境和材料所产生的各种不确定性 （如噪声、误差、突发错误）所带来的不利影响。
随着电子技术的不断进步和成熟，出于可靠性、 复杂度、功耗、尺寸、成本等问题的考虑，人们越 来越倾向于 应用数字电路来完成原本必须用模拟电 路来完成的事情。 目前常用的电子电路越来越多的以集成芯片 （IC）为核心，而集成芯片中大多数是基于数字技 术的。

模拟信号和数字信号的区别
模拟信号：源信号未经编解码直接通过载波的形式连续地输出到目的端，时间上是连续的。

优点：直观且容易实现
缺点：保密性差、抗干扰能力差；
数字信号：源信号通过数学方法，通过编码成为数字形式利用载波传输到目的端，时间上是离散的。

优点：◆加强了通信的保密性；
◆提高了抗干扰能力
◆可构建综合数字通信网；
缺点：◆占用频带较宽；
◆技术要求复杂，尤其是同步技术要求很高；
◆进行模数转化时会带来量化误差。

以录音和音频播放为例：
1. 我们说话，声音通过话筒，转换成了计算机可以识别的二进制（0/1）信号，储存在磁盘里面，这个储存的文件就是数字形式的；这类信号，就是数字信号；
采样频率不同，生成的音频文件大小也就不同；采样频率高，就更加接近真实声音；这就是有普通音频和无损音频之分的原因；其实，无损音频也是有损的，只是它的压缩率要低，文件也很大。

2. 数字信号的音频文件，被电脑解析，通过扬声器、音箱、耳机将音频文件转换成震动，从而达到模拟声音的效果，这就是模拟信号；
模拟信号再真实也不如真实信号完美，而采样频率到达一定的值以后，人的耳朵是听不出区别的，所以也无伤大雅。

电路中的模拟信号和数字信号在电路中，信号是信息传递的媒介。

根据信号的形式和特点，可以将其分为模拟信号和数字信号两种类型。

本文将对电路中的模拟信号和数字信号进行详细介绍和比较。

一、模拟信号模拟信号是一种连续变化的信号，其数值可以在一定范围内任意取值。

模拟信号可用连续的物理量表示，例如电压、电流、声音等。

在电路中，模拟信号的传输通过电压、电流的连续变化来实现。

1. 模拟信号的特点模拟信号具有以下特点：（1）连续性：模拟信号的值可以在一段时间内连续变化。

（2）无限制：模拟信号的数值范围没有限制，可以是任意实数。

（3）容易受到干扰：模拟信号在传输过程中容易受到噪声和干扰的影响，可能导致信号质量下降。

2. 模拟信号的应用模拟信号在电路中有广泛的应用，包括音频信号的放大、滤波，视频信号的处理等。

模拟电路通常采用模拟信号进行输入、输出和处理，以实现各种功能。

二、数字信号数字信号是一种离散变化的信号，其数值只能取有限个离散值。

数字信号通常用二进制表示，即0和1。

在电路中，数字信号由开关元件的开关状态表示。

1. 数字信号的特点数字信号具有以下特点：（1）离散性：数字信号的数值只能取有限个离散值。

（2）可靠性高：数字信号的传输不易受到干扰，抗干扰性能较好。

（3）处理方便：数字信号可以通过逻辑门电路进行处理和运算。

2. 数字信号的应用数字信号在电路中广泛应用于数据处理和信息传输。

数字电子设备使用数字信号进行数据存储、处理和传输，例如计算机、手机等。

三、模拟信号与数字信号的比较模拟信号和数字信号在电路中有各自的优缺点，适用于不同的应用场景。

1. 优点比较（1）模拟信号的优点：- 精确度高：模拟信号在数值表示上具有较高的精确度，可以实现高精度的数据处理。

- 连续性好：模拟信号在数值变化上连续性好，适用于对信号的连续性要求较高的应用。

（2）数字信号的优点：- 抗干扰性强：数字信号在传输过程中抗干扰性强，能够保证信号的可靠传输。

三、实验仪器
1.光纤通信实验系统 1 台。 2.示波器 1 台。 3.光纤跳线 2 根。 4.电话 2 部
四、实验原理
1.模拟信号光纤传输系统 本实验中将模拟信号源输出的正弦波、三角波、方波信号通过光纤进行传输。模拟信号源的电路图如 下：
图中 P400 是输入的方波信号， 输入的方波信号有两种频率可选 1k、 2k。 P401 是三角波的输出端， P410 是正弦波的输出端。 模拟信号也可以通过 PCM 编码后变成数字信号。然后，再送入光发射模块数字信号端进行传输。接 收到信号后再送入 PCM 译码模块，得到模拟信号。这种传输方法将在后面的实验中进行。 2.电话语音光纤传输系统 本实验系统的电话系统采用了热线电话的模式，热线电话的工作模式：其中任意一路摘机后（假定是 甲路） ，另一路将振铃（假定是乙路）而电话甲将送回铃音。当乙路摘机后，双方进入通话状态。当其中
模拟信号源模块正弦波输出p410p500pcm编译码模块一pcm编码输入模拟信号源模块正弦波输出p410p512pcm编译码模块二pcm编码输入pcm编译码模块一pcm编码输出p503p643pcm编码复用解复用模块复用输入一pcm编译码模块二pcm编码输出p507p642pcm编码复用解复用模块复用输入二pcm编码复用解复用模块复用输出p641p2001550nm光发模块数字光发数据输入1550nm光收模块数字信号输出p206p640pcm编码复用解复用模块解复用输入pcm编码复用解复用模块解复用输出一p639p509pcm编译码模块二译码输入pcm编码复用解复用模块解复用输出二p638p506pcm编译码模块一译码输入pcm编码复用解复用模块位时钟输出p644p505pcm编译码模块一pcm译码位时钟pcm编码复用解复用模块位时钟输出p644p510pcm编译码模块二pcm译码位时钟pcm编码复用解复用模块帧同步信号输出p637p504pcm编译码模块一译码帧同步信号pcm编码复用解复用模块帧同步信号输出p637p511pcm编译码模块二译码帧同步信号pcm编译码模块一pcm译码输出p501p515电话甲音频输入pcm编译码模块二pcm译码输出p513p517电话乙音频输入5

通信原理解析：模拟信号与数字信号的区别与转换一、引言（引起读者对通信原理解析的兴趣）二、模拟信号与数字信号的区别A. 定义和特点1. 模拟信号：连续变化的信号a. 以声音信号为例，模拟信号可以充分表现声音的各种细节和变化b. 模拟信号具有无限的数值精度和抗干扰能力2. 数字信号：离散变化的信号a. 以MP3格式的音频为例，数字信号是通过采样和量化将模拟声音转换为离散的二进制数值b. 数字信号具有精度可调、抗干扰能力强、处理方便等特点B. 区别1. 数值表示：模拟信号可以取任意数值，而数字信号只能取有限的离散数值2. 值域：模拟信号的值域是连续的，数字信号的值域是离散的3. 处理方式：模拟信号使用连续的方式传输和处理，而数字信号使用离散的方式传输和处理4. 抗干扰能力：数字信号具有较强的抗干扰能力，模拟信号相对较弱5. 传输方式：模拟信号的传输可以通过无线电波、光电信号等多种方式，数字信号可以通过电缆、光纤等传输介质三、模拟信号与数字信号的转换A. 模拟信号转数字信号的过程1. 采样：使用模拟-数字转换器采集模拟信号的数值2. 量化：将模拟信号的连续数值量化为一系列离散数值3. 编码：将量化后的离散数值转换为二进制编码B. 数字信号转模拟信号的过程1. 解码：将数字信号的二进制编码转换为离散数值2. 逆量化：将离散数值恢复为连续的数值3. 数字-模拟转换器：通过数字-模拟转换器将离散数值转换为模拟信号四、模拟信号与数字信号的应用领域A. 模拟信号的应用1. 传统音频设备：模拟信号可以用于录音、放音等音频设备2. 电视广播：模拟信号用于传播电视信号，但逐渐被数字信号所取代B. 数字信号的应用1. 数字通信：数字信号可以通过互联网、移动通信等方式进行传输2. 数字音频：数字音频格式（如MP3、AAC）的广泛应用，使音频传输更为高效和便捷3. 数字图像、视频：数字信号在图像、视频的处理和传输中具有优势五、结论总结模拟信号与数字信号的区别与转换过程，并指出数字信号的发展趋势，即数字信号在通信领域的应用越来越广泛。
