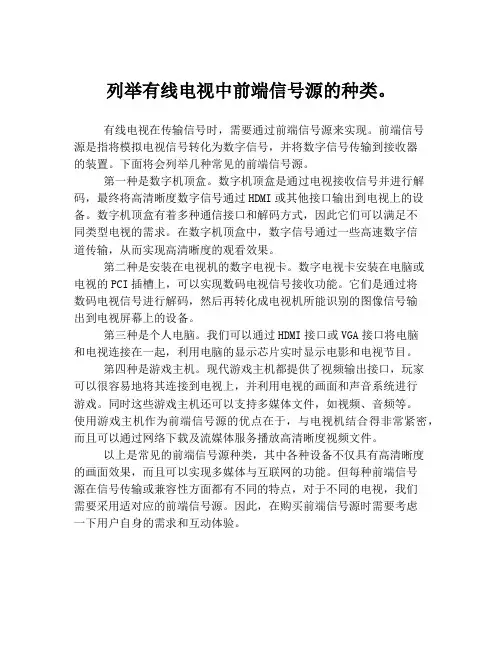

列举有线电视中前端信号源的种类。
列举有线电视中前端信号源的种类。
有线电视在传输信号时，需要通过前端信号源来实现。
前端信号源是指将模拟电视信号转化为数字信号，并将数字信号传输到接收器的装置。
下面将会列举几种常见的前端信号源。
第一种是数字机顶盒。
数字机顶盒是通过电视接收信号并进行解码，最终将高清晰度数字信号通过HDMI或其他接口输出到电视上的设备。
数字机顶盒有着多种通信接口和解码方式，因此它们可以满足不同类型电视的需求。
在数字机顶盒中，数字信号通过一些高速数字信道传输，从而实现高清晰度的观看效果。
第二种是安装在电视机的数字电视卡。
数字电视卡安装在电脑或电视的PCI插槽上，可以实现数码电视信号接收功能。
它们是通过将数码电视信号进行解码，然后再转化成电视机所能识别的图像信号输出到电视屏幕上的设备。
第三种是个人电脑。
我们可以通过HDMI接口或VGA接口将电脑和电视连接在一起，利用电脑的显示芯片实时显示电影和电视节目。
第四种是游戏主机。
现代游戏主机都提供了视频输出接口，玩家可以很容易地将其连接到电视上，并利用电视的画面和声音系统进行游戏。
同时这些游戏主机还可以支持多媒体文件，如视频、音频等。
使用游戏主机作为前端信号源的优点在于，与电视机结合得非常紧密，而且可以通过网络下载及流媒体服务播放高清晰度视频文件。
以上是常见的前端信号源种类，其中各种设备不仅具有高清晰度的画面效果，而且可以实现多媒体与互联网的功能。
但每种前端信号源在信号传输或兼容性方面都有不同的特点，对于不同的电视，我们需要采用适对应的前端信号源。
因此，在购买前端信号源时需要考虑一下用户自身的需求和互动体验。
《通信技术基础》课件——任务1 通信的一般概念
— 25 —
第一章 通信技术概论
1.1 通信技术的一般概念
数字信号： 如：电传机（键盘字符→ 数字信号）、计算机等各种数字终端
— 26 —
数字信号：特征量取值离散的信号（幅度、频率和相位）
第一章 通信技术概论
1.1 通信技术的一般概念
— 27 —
模拟信号与数宇信号是可以相互转换的。模拟信号可以通过 A/D转换变为 数字信号,而数宇信号通过 D/A 转换又可以变为模拟信号，在通信中常见的 A/D转换方式有脉冲编码调制、增量调制以及在此基础上改进的各种方式。
第一章 通信技术概论
1.1 通信技术的一般概念
— 30 —
通信系统
通信是将信号从一个地方向另一个地方传输的过程。用于完成信号的传递与处理的系统 称为通信系统(Communication System)。现代通信要实现多个用户之间的相互连接，这种 由多用户通信系统互连的通信体系称之为通信网络(Communication Network)。通信网络 以转接交换设备为核心，由通信链路将多个用户终端连接起来，在管理机构（包含各种通信 与网络协议）的控制下实现网上各个用户之间的相互通信。
第一章 通信技术概论
1.1 通信技术的一般概念
信道
— 29 —
广义信道，可以分为调制信道和编码信道两类。 调制信道是指信号从调制器的输出端传输到解调器的输入端经过的部分；编码信道是指 数字信号由编码器输出端传输到译码器输入端经过的部分。 本书中我们讨论的信道主要指有线信道和无线电波信道这两类狭义信道。
第一章 通信技术概论
1.1 通信技术的一般概念
通信系统的一般模型
通信系统将是信源指产通生信的中所需要的一切技术设备和传输媒介构成的总体。
DDS信号源
78Байду номын сангаас
0.951
0.978
11110
11111
基于DDS的信号源设计
地址码 相位（度） 幅度 量化编码
1110 1111
84 90
0.994 1.000
11111 11111
基于DDS的信号源设计
时钟信号
函数表 ROM
DA转换
滤波器
基于DDS的信号源设计
基于DDS的信号源设计
六.利用FPGA实现的DDS 相位字 同步寄存 器
0.588
10000
10011
基于DDS的信号源设计
地址码 相位（度） 幅度 量化编码
0111 1000 1001 1010 1011
42 48 54 60 66
0.669 0.743 0.809 0.866 0.914
10101 11000 11010 11100 11101
1100
1101
72
基于DDS的信号源设计

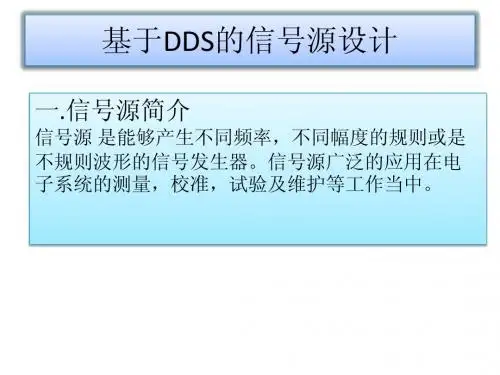

一.信号源简介
信号源 是能够产生不同频率，不同幅度的规则或是 不规则波形的信号发生器。信号源广泛的应用在电 子系统的测量，校准，试验及维护等工作当中。
基于DDS的信号源设计
二.信号源的种类
1.按频率范围分类 低频信号发生器，典型频率范围在1HZ-1MHZ，波形以正弦 信号为主。兼顾有其它信号。 高频信号发生器，典型频率范围在6MHZ-300MHZ。
基于DDS的信号源设计
基于DDS的信号源设计
地址码 相位（度） 幅度 量化编码
0000 0001 0010 0011 0100
0 6 12 18 24
0.000 0.105 0.207 0.309 0.406
0.951
0.978
11110
11111
基于DDS的信号源设计
地址码 相位（度） 幅度 量化编码
1110 1111
84 90
0.994 1.000
11111 11111
基于DDS的信号源设计
时钟信号
函数表 ROM
DA转换
滤波器
基于DDS的信号源设计
基于DDS的信号源设计
六.利用FPGA实现的DDS 相位字 同步寄存 器
0.588
10000
10011
基于DDS的信号源设计
地址码 相位（度） 幅度 量化编码
0111 1000 1001 1010 1011
42 48 54 60 66
0.669 0.743 0.809 0.866 0.914
10101 11000 11010 11100 11101
1100
1101
72
基于DDS的信号源设计
一.信号源简介
信号源 是能够产生不同频率，不同幅度的规则或是 不规则波形的信号发生器。信号源广泛的应用在电 子系统的测量，校准，试验及维护等工作当中。
基于DDS的信号源设计
二.信号源的种类
1.按频率范围分类 低频信号发生器，典型频率范围在1HZ-1MHZ，波形以正弦 信号为主。兼顾有其它信号。 高频信号发生器，典型频率范围在6MHZ-300MHZ。
基于DDS的信号源设计
基于DDS的信号源设计
地址码 相位（度） 幅度 量化编码
0000 0001 0010 0011 0100
0 6 12 18 24
0.000 0.105 0.207 0.309 0.406
有源无源信号
开关量的就是无源信号，只是给个通断信号，不要依靠额外的电源，压力变送器等模拟量仪表的信号是有源信号没有电源又怎么会工作呢，继电器的常开常闭触点无缘信号，线圈是有源的
路径功能文本与元件中功能文本的用法是有区别的：
当你设置了路径功能文本后，同一路径上任何元件在接线表，材料表等报表中会自动显示路径功能文本的内容。
而元件中的功能文本（如你上传的第二张图）可设置该项元件的功能文本，此文本通过-属性-显示的设置可显示在-P1Q1附近。
如同一路径上有三个元件，并设置了路径功能文本，未设置元件功能文本，报表中全部显示路径功能文本的内容，
若其中有一个元件设置了元件的功能文本，则报表中此元件将显示元件属性内设置的功能文本的内容，而另二个元件则仍显示路径功能文本的内容。
有源信号的电压驱动继电器动作,继电器的触点就输出一个信号,触点是没有电源的,所以是无源
比方说用一个开S控制一个12VDC继电器K的线圈，K的触点两端标1、2。
那么：
1、开关S的上端接12VDC，下端输出的“信号”就是“有源信号”；
2、继电器K动作，1、2触点作为“信号”提供给其它设备，就是“无源信号”（不与电源相关）
4、端子代号，前缀符号为“：”，如 ：14
项目代号在图面中不致混淆的前提下，可以省略。
比如：电气原理图中，-KA2表示“编号为2的继电器”，可以时，插入元件时需将所有元件和路径功能文本插入点放在同一路径上，按下 “ i "键可显示插入点的位置。
\
【项目代号】的含义：
1、高层代号，前缀符号为“=”，如 =M3
2、位置代号，前缀符号为“+”，如 +D123
3、种类代号，前缀符号为“-”，如 -K6
路径功能文本与元件中功能文本的用法是有区别的：
当你设置了路径功能文本后，同一路径上任何元件在接线表，材料表等报表中会自动显示路径功能文本的内容。
而元件中的功能文本（如你上传的第二张图）可设置该项元件的功能文本，此文本通过-属性-显示的设置可显示在-P1Q1附近。
如同一路径上有三个元件，并设置了路径功能文本，未设置元件功能文本，报表中全部显示路径功能文本的内容，
若其中有一个元件设置了元件的功能文本，则报表中此元件将显示元件属性内设置的功能文本的内容，而另二个元件则仍显示路径功能文本的内容。
有源信号的电压驱动继电器动作,继电器的触点就输出一个信号,触点是没有电源的,所以是无源
比方说用一个开S控制一个12VDC继电器K的线圈，K的触点两端标1、2。
那么：
1、开关S的上端接12VDC，下端输出的“信号”就是“有源信号”；
2、继电器K动作，1、2触点作为“信号”提供给其它设备，就是“无源信号”（不与电源相关）
4、端子代号，前缀符号为“：”，如 ：14
项目代号在图面中不致混淆的前提下，可以省略。
比如：电气原理图中，-KA2表示“编号为2的继电器”，可以时，插入元件时需将所有元件和路径功能文本插入点放在同一路径上，按下 “ i "键可显示插入点的位置。
\
【项目代号】的含义：
1、高层代号，前缀符号为“=”，如 =M3
2、位置代号，前缀符号为“+”，如 +D123
3、种类代号，前缀符号为“-”，如 -K6
有线电视技术
3、分配系统： 分配系统实际上是一个信号有线分配网络，由有源器件延长放大器、分配放大器和无源器件；如分配器、分支器、终端盒以及电缆等组成。 在分配系统中，分支、分配线路多采用星型呈放射状分布，其特点是行程短，放大器少，覆盖效率高，经济合理。 分配系统的一般方式：3－1、分配－分配方式： 定义： 如果电缆的长度相同，则各输出电平也相同。 这种分配方式的优点是信号损失小，缺点是当某一路出现空载时对其它几路信号的影响较大。3－2、分之方式（又称串接方式） 为了使各用户端的电平相等，靠近放大器的分支器选分支损耗大一点的，靠近终结电阻的分支器损耗要小一点的。3－3、分支－分配方式： 这是上述两种方式的组合。
3、微波： 微波传输适用于地形复杂（例如跨越河流和山脉等）、建筑物和街道的分布使得架设光缆困难的地区，这时可以采用微波传输技术实现电视广播覆盖。同时微波传输还具有投资少、建网时间短。便于维护等特点。 现在大多数有线电视系统采用光缆和同轴电缆混合传输（HFC）,其中光缆用于干线传输，一般是星形结构；电缆用于分配系统，一般是树形结构。还有的系统用微波和同轴电缆混合传输的，这时在前端输出端设有光发射机和微波发射机，在接收端设有光接收机和微波接收机。
线路延长放大器：用途：线路延长放大器用于补偿支线电缆的损耗，可以2～3级相连。楼洞放大器：用途：楼洞放大器用于线缆传输的最后一级放大器，在它的后面是无源 的分配网络。另外： 它们按传输的上限频率不同，又可分为330MHz、550MHz、750MHz等，还有一种用于全频道（1～56频道）系统（隔频传输）的干线放大器，其上限频率为860MHz，称为全频道放大器。 隔频传输的全频道放大器虽然工作频带宽，但其它性能和技术指标较差，仅适合用于短距离传输。 还有注意的地方是干线放大器的输出形式也不完全相同；它们大致有3钟。第一种：平坦输出型：指的是干线放大器的输入端加电缆全部均衡量的均衡器，在干线放大器的输出端各个频道输出电平相等。第二种：全倾斜型干线放大器：指的是放大器输入端各个频道电平虽然相等，但输出端电平随着频率的增高而增高。
传统室分介绍
可以控制某个用户的信号从指定的RRU通道发射出去，这样可以大大降低对本小区其他通 道上用户的干扰。 上行方向：用户手机信号被距离最近的通道收到，然后从这个通道经过光纤传到基站，这 样也可以大大降低不同通道上用户之间的干扰。
BBU+RRU方案对于容量配置非常灵活，基带容量可实现共享，扩容能力大；独特的多通 道算法实现空间隔离，可以降低干扰；覆盖和容量独立规划；降低对干放的依赖；光纤无损耗， 主干分布简便，RRU部署灵活。但是缺点是需增加光电转换单元，且光纤容易损坏。
合路器：分为异频合路器和同频合路器，异频合路器是指两个不同频段的信号功率进行 合成所用。
合路器 （频段合路器）
为选频合路器，以滤波多工方式工作，可实现两路以上信号合成，能实现高隔离合成，主要 用于不同频段的合路，可提供不同系统间最小的干扰。
３dＢ电桥（同频合路器） 为同频合路，只能实现两路信号合成，隔离度较低，可实现两路等幅输出。
光纤直放站：主要有光纤近端机与光纤远端机组成。无线信号从基站耦合出来后，先进入光纤 近端机，通过电光转换，电信号变为光信号，从光纤近端机输入至光纤，经过光纤传输到远端机， 远端机将光信号转换成电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区 域。上行工作原理一样，手机发射信号通过接收天线至光远端机，再到近端机，回到基站。
是单路室分分布系统1.5~1.6倍。
一传1、统、室保分质介保绍量保- 有速源度设建备好L介TE绍网络
微蜂窝实在宏蜂窝基础上发展起来的一门技术，与宏蜂窝相比，它的发射功率相对较小。 提供覆盖率：应用于一些宏蜂窝很难覆盖到的盲点区域，如地铁、地下室； 提供容量：主要应用于高话务地区，如繁花的商业街、购物中心等。 在客流量大、人员集中，且光纤能到位的大型站点进行室分建设时，一般采用微蜂窝作为信源。
BBU+RRU方案对于容量配置非常灵活，基带容量可实现共享，扩容能力大；独特的多通 道算法实现空间隔离，可以降低干扰；覆盖和容量独立规划；降低对干放的依赖；光纤无损耗， 主干分布简便，RRU部署灵活。但是缺点是需增加光电转换单元，且光纤容易损坏。
合路器：分为异频合路器和同频合路器，异频合路器是指两个不同频段的信号功率进行 合成所用。
合路器 （频段合路器）
为选频合路器，以滤波多工方式工作，可实现两路以上信号合成，能实现高隔离合成，主要 用于不同频段的合路，可提供不同系统间最小的干扰。
３dＢ电桥（同频合路器） 为同频合路，只能实现两路信号合成，隔离度较低，可实现两路等幅输出。
光纤直放站：主要有光纤近端机与光纤远端机组成。无线信号从基站耦合出来后，先进入光纤 近端机，通过电光转换，电信号变为光信号，从光纤近端机输入至光纤，经过光纤传输到远端机， 远端机将光信号转换成电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区 域。上行工作原理一样，手机发射信号通过接收天线至光远端机，再到近端机，回到基站。
是单路室分分布系统1.5~1.6倍。
一传1、统、室保分质介保绍量保- 有速源度设建备好L介TE绍网络
微蜂窝实在宏蜂窝基础上发展起来的一门技术，与宏蜂窝相比，它的发射功率相对较小。 提供覆盖率：应用于一些宏蜂窝很难覆盖到的盲点区域，如地铁、地下室； 提供容量：主要应用于高话务地区，如繁花的商业街、购物中心等。 在客流量大、人员集中，且光纤能到位的大型站点进行室分建设时，一般采用微蜂窝作为信源。
信号源详解
信号源
一般功能
➢能直接产生正弦波、三角波、方波、斜波、 脉冲波。输出波形对称可调，直流电平可 连续调节，频率计可作内部频率显示，也 可外测频率。
➢具有调制功能
分类
低频、高频、射频 波形分类：单一、函数、调制 产生原理分类：RC、LC、DDS等（文氏电 桥、三点式LC、晶体OSC、DDS->Direct Digital Synthesizer）
主要特性
可产生正弦波、方波、矩形波、三角波、锯齿波 以及直流和随机噪声等七种标准函数波形。 输出信号的频率最高达16MHz。 输出阻抗为50Ω。 三种编辑模式：连续模式，触发模式和脉冲模式。 四种调制函数：扫频、调频、移频键控、调幅。 可通过编辑功能创建和编辑波形，具有4个用户波 形存储器。 具有20个设置存储器，用来存储和调用对输出信 号的设置。
AFG310 型任意函数波形发生器简介
AFG310型任意函数波形发生器是由泰克 （Tektronix）公司生产的高档便携式信号 发生器，它具有任意波形编辑功能和标准 波形发生器功能，输出信号波形、频率、 幅度可通过面板的按键选定，并在显示屏 上直接显示出来。频率显示位数为7位，幅 度显示位数为4位。
2 TTL脉冲信号输出
a. 以测试电缆（不可加50匹配器终结） 由输出插座（8）输出TTL脉冲信号；
b. 除信号电平为标准TTL电平外，其重复 频率均与函数输出信号一致。
3 内扫描扫频信号输出 a. 工作方式置“内扫描”； b. 调节调制信号的频率可改变扫描的宽度； c. 调节调制信号的幅度可改变扫描的速率； d. 调节调制信号的对称性，可改变扫描的 正程和逆程时间。
TTL输出插座
标准BNC插座，输出与主函数信号发生器同频的TTL脉冲信号，输出 阻抗约600
一般功能
➢能直接产生正弦波、三角波、方波、斜波、 脉冲波。输出波形对称可调，直流电平可 连续调节，频率计可作内部频率显示，也 可外测频率。
➢具有调制功能
分类
低频、高频、射频 波形分类：单一、函数、调制 产生原理分类：RC、LC、DDS等（文氏电 桥、三点式LC、晶体OSC、DDS->Direct Digital Synthesizer）
主要特性
可产生正弦波、方波、矩形波、三角波、锯齿波 以及直流和随机噪声等七种标准函数波形。 输出信号的频率最高达16MHz。 输出阻抗为50Ω。 三种编辑模式：连续模式，触发模式和脉冲模式。 四种调制函数：扫频、调频、移频键控、调幅。 可通过编辑功能创建和编辑波形，具有4个用户波 形存储器。 具有20个设置存储器，用来存储和调用对输出信 号的设置。
AFG310 型任意函数波形发生器简介
AFG310型任意函数波形发生器是由泰克 （Tektronix）公司生产的高档便携式信号 发生器，它具有任意波形编辑功能和标准 波形发生器功能，输出信号波形、频率、 幅度可通过面板的按键选定，并在显示屏 上直接显示出来。频率显示位数为7位，幅 度显示位数为4位。
2 TTL脉冲信号输出
a. 以测试电缆（不可加50匹配器终结） 由输出插座（8）输出TTL脉冲信号；
b. 除信号电平为标准TTL电平外，其重复 频率均与函数输出信号一致。
3 内扫描扫频信号输出 a. 工作方式置“内扫描”； b. 调节调制信号的频率可改变扫描的宽度； c. 调节调制信号的幅度可改变扫描的速率； d. 调节调制信号的对称性，可改变扫描的 正程和逆程时间。
TTL输出插座
标准BNC插座，输出与主函数信号发生器同频的TTL脉冲信号，输出 阻抗约600
正弦信号源(一)

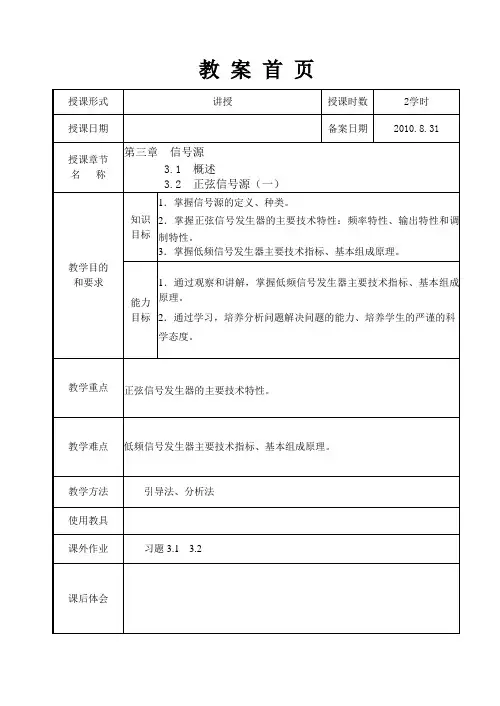

教案首页教学过程及教学内容附记A、新课B、引入新授课信号源又称信号发生器，是为电子测量提供符合一定技术要求的电信号的设备，是电子测量中最基本、使用最广泛的电子仪器之一。
本章重点讨论几种常用信号发生器的组成、原理及应用。
C、新课 3.1概述信号源种类：（1）按性能指标分类普通信号发生器：用于对输出信号的频率、幅度的准确度和稳定度以及波形失真等要求不高的场合。
标准信号发生器：要求输出信号的频率、幅度、调制系数等在一定范围内连续可调，并且读数准确、稳定，屏蔽良好。
（2）按输出波形分类正弦信号发生器和非正弦信号发生器。
非正弦发生器又包括：脉冲信号发生器、函数信号发生器、扫频信号发生器、数字序列信号发生器、图形信号发生器、噪声信号发生器等。
3.2正弦信号源3.2.1正弦信号发生器的主要技术特性1．频率特性（1）有效频率范围定义：各项指标都能得到保证的输出信号的频率范围。
在有效频率范围内，频率调节可以是连续的，也可以是离散的。
当频率范围很宽时，常划分为若干频段。
（2）频率准确度定义：输出频率的实际值与显示器或频率刻度盘的示值之间的相对误差。
要求：用刻度盘读数的信号发生器，其频率准确度在±（1% ~ 10%）教学过程及教学内容附记频率范围：1 Hz ~ 1 MHz 连续可调；频率稳定度：（0.1% ~ 2%）；输出电压：0 ~ 10V连续可调；输出功率：（0.5 ~ 5）W连续可调；非线性失真：（0.1% ~ 1%）；输出阻抗一般有50 Ω、75 Ω、150 Ω、600 Ω和5 kΩ等档。
2．低频信号发生器的基本组成原理组成框图如下图所示。
（1）主振器（主要部件）作用：产生低频的正弦波信号，并实现频率调节功能。
组成：文氏电桥振荡器，如下图是文氏电桥振荡器的原理电路。
图中R1、C1、R2、C2组成正反馈网络，负温度系数热敏电阻R t和电阻R f组成负反馈支路，二者共同组成构成文氏电桥。
文氏电桥和放大器组成的反馈环路称为文氏电桥振荡。
信号发生器使用

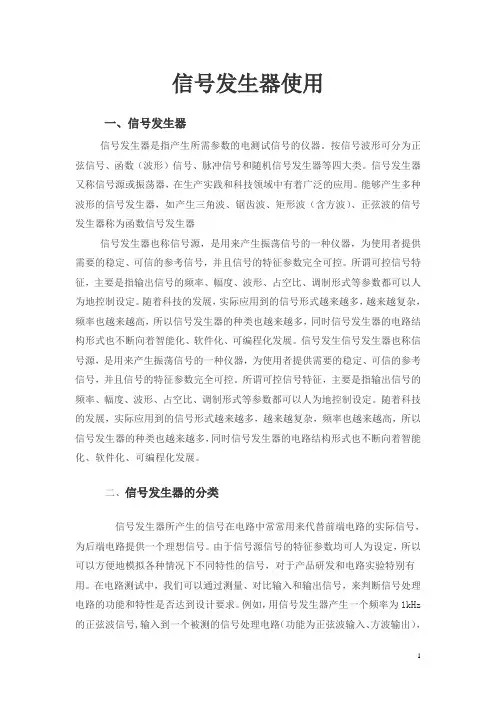

信号发生器使用一、信号发生器信号发生器是指产生所需参数的电测试信号的仪器。

按信号波形可分为正弦信号、函数（波形）信号、脉冲信号和随机信号发生器等四大类。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
能够产生多种波形的信号发生器，如产生三角波、锯齿波、矩形波（含方波）、正弦波的信号发生器称为函数信号发生器信号发生器也称信号源，是用来产生振荡信号的一种仪器，为使用者提供需要的稳定、可信的参考信号，并且信号的特征参数完全可控。
所谓可控信号特征，主要是指输出信号的频率、幅度、波形、占空比、调制形式等参数都可以人为地控制设定。
随着科技的发展，实际应用到的信号形式越来越多，越来越复杂，频率也越来越高，所以信号发生器的种类也越来越多，同时信号发生器的电路结构形式也不断向着智能化、软件化、可编程化发展。
信号发生信号发生器也称信号源，是用来产生振荡信号的一种仪器，为使用者提供需要的稳定、可信的参考信号，并且信号的特征参数完全可控。
所谓可控信号特征，主要是指输出信号的频率、幅度、波形、占空比、调制形式等参数都可以人为地控制设定。
随着科技的发展，实际应用到的信号形式越来越多，越来越复杂，频率也越来越高，所以信号发生器的种类也越来越多，同时信号发生器的电路结构形式也不断向着智能化、软件化、可编程化发展。
二、信号发生器的分类信号发生器所产生的信号在电路中常常用来代替前端电路的实际信号，为后端电路提供一个理想信号。
由于信号源信号的特征参数均可人为设定，所以可以方便地模拟各种情况下不同特性的信号，对于产品研发和电路实验特别有用。
在电路测试中，我们可以通过测量、对比输入和输出信号，来判断信号处理电路的功能和特性是否达到设计要求。
例如，用信号发生器产生一个频率为1kHz 的正弦波信号,输入到一个被测的信号处理电路（功能为正弦波输入、方波输出），在被测电路输出端可以用示波器检验是否有符合设计要求的方波输出。
高精度的信号发生器在计量和校准领域也可以作为标准信号源（参考源），待校准仪器以参考源为标准进行调校。
