6kv以上的电缆交流耐压和直流泄漏试验
电缆交流耐压试验是指在一定的测试条件下对电缆进行耐压测试，以检测电缆绝缘的耐压性能。
该试验通常采用交流电源，测试电压往往高于电缆额定工作电压。
在进行耐压试验时，要求电缆绝缘能够承受一段时间内的高电压而没有击穿或漏电。
对于6kv以上的电缆，一般的交流耐压试验标准要求如下：
1. 测试电压：一般为电缆额定电压的1.5倍，即9kV。
2. 断开区段：将电缆两端短路，以断开被测区段与其他电缆的连接，避免影响其他电缆。
3. 试验时间：一般为5分钟。
4. 试验条件：环境温度为20℃±5℃，相对湿度不超过80%。
直流泄漏试验是指在一定的测试条件下对电缆进行泄漏电流测试，以检测电缆绝缘的质量。
该试验通常采用直流电源，测试电压一般高于电缆额定工作电压。
在进行泄漏试验时，要求电缆绝缘能够在一定的电压下保持良好的绝缘性能，泄漏电流要小于规定的限值。
对于6kv以上的电缆，一般的直流泄漏试验标准要求如下：
1. 测试电压：一般为电缆额定电压的1.5倍，即9kV。
2. 断开区段：将电缆两端短路，以断开被测区段与其他电缆的连接，避免影响其他电缆。
3. 试验时间：一般为15分钟。
4. 试验条件：环境温度为20℃±5℃，相对湿度不超过80%。
需要注意的是，具体的试验标准可能因不同的电缆类型和规范
而有所不同，以上内容仅为一般标准，具体试验参数请根据相关标准进行确定。
另外，在进行这些试验时，需要保证试验设备和操作人员的安全，并严格按照安全操作规范进行操作。
泄漏电流和直流耐压试验一、泄漏电流由于绝缘电阻测量的局限性，所以在绝缘试验中就出现了测量泄漏电流的项目。
关于泄漏电流的概念在上节中已加以说明。
测量泄漏电流所用的设备要比兆欧表复杂，一般用高压整流设备进行测试。
由于试验电压高，所以就容易暴露绝缘本身的弱点，用微安表直测泄漏电流，这可以做到随时进行监视，灵敏度高。
并且可以用电压和电流、电流和时间的关系曲线来判断绝缘的缺陷。
它属于非破坏性试验。
由于电压是分阶段地加到绝缘物上，便可以对电压进行控制。
当电压增加时，薄弱的绝缘将会出现大的泄漏电流，也就是得到较低的绝缘电阻。
1、泄漏电流的特点测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的性质也大致相同。
但由于泄漏电流测量中所用的电源一般均由高压整流设备供给，并用微安表直接读取泄漏电流。
因此，它与绝缘电阻测量相比又有自己的以下特点：（1）试验电压高，并且可随意调节。
测量泄漏电流时是对一定电压等级的被试设备施以相应的试验电压，这个试验电压比兆欧表额定电压高得多，所以容易使绝缘本身的弱点暴露出来。
因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。
（2）泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。
（3）根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。
因为要换算首先要知道加到被试设备上的电压是多少，兆欧表虽然在铭牌上刻有规定的电压值，但加到被试设备上的实际电压并非一定是此值，而与被试设备绝缘电阻的大小有关。
当被试设备的绝缘电阻很低时，作用到被试设备上的电压也非常低，只有当绝缘电阻趋于无穷大时，作用到被试设备上的电压才接近于铭牌值。
这是因为被试设备绝缘电阻过低时，兆欧表内阻压降使“线路”端子上的电压显著下降。
（4）可以用)u (f i =或)t (f i =的关系曲线并测量吸收比来判断绝缘缺陷。
泄漏电流与加压时间的关系曲线如图1-7所示。
高压电缆泄漏电流和直流耐压试验分析发表时间：2018-06-19T16:21:41.743Z 来源：《电力设备》2018年第3期作者：王昆1 孟祥伟1 缴春景2[导读] 摘要：本文针对高压电缆泄漏电流和直流耐压试验，简单介绍了试验的方法及原理，深入分析了影响泄漏电流和直流耐压试验的主要因数，并针对这些因数提出了合理的预防措施。
（1.海洋石油工程股份有限公司天津 300452；2.中海油田服务股份有限公司天津 300452）摘要：本文针对高压电缆泄漏电流和直流耐压试验，简单介绍了试验的方法及原理，深入分析了影响泄漏电流和直流耐压试验的主要因数，并针对这些因数提出了合理的预防措施。
通过对试验结果分析判断方法的探讨，较为全面的提出了关于电缆泄漏电流和直流耐压试验的判断依据和指导性意见。
关键词：泄漏电流；吸收比；闪络；XLPEAbstract：In view of the leakage of electricity and DC withstanding voltage test for high voltage power cable, this article introduces the method and principle of the test. It goes deep into analyses the main factors which can influence the leakage of electricity and DC withstanding voltage test. It also advanced some reasonable guard against measures for the factors. Through discussing the analysis method of the test, it advanced the basis of judgment and the guiding suggestions about the leakage of electricity and DC withstanding voltage test for high voltage power cable.keywords：the leakage of electricity；absorptance；flashover；XLPE1引言在电气工程安装施工过程中，所有高压电缆在敷设后，均要进行安装交接试验；运行中的电缆及电力设备由于容易受不良环境的影响而造成不同程度的损伤，使得其绝缘性能下降，因此也要进行定期的预防性试验。

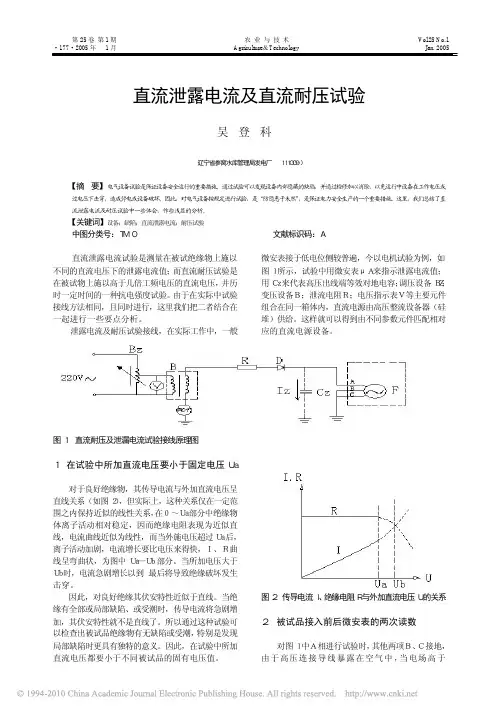

第25卷 第1期 农 业 与 技 术 Vol.25 No.1 直流泄露电流及直流耐压试验 吴登科 （辽宁省参窝水库管理局发电厂 １１１００９ ） 【摘 要】 电气设备试验是保证设备安全运行的重要措施。
通过试验可以发现设备内部隐藏的缺陷，并通过检修加以消除，以免运行中设备在工作电压或过电压下击穿，造成停电或设备破坏。
因此，对电气设备按规定进行试验，是“防隐患于未然”，是保证电力安全生产的一个重要措施。
这里，我们总结了直流泄露电流及耐压试验中一些体会，作些浅显的分析。
【关键词】设备；缺陷；直流泄露电流；耐压试验 中图分类号：ＴＭ ０ 文献标识码：Ａ 直流泄露电流试验是测量在被试绝缘物上施以不同的直流电压下的泄露电流值；而直流耐压试验是在被试物上施以高于几倍工频电压的直流电压，并历时一定时间的一种抗电强度试验。
由于在实际中试验接线方法相同，且同时进行，这里我们把二者结合在一起进行一些要点分析。
泄露电流及耐压试验接线，在实际工作中，一般微安表接于低电位侧较普遍，今以电机试验为例，如图１所示，试验中用微安表μＡ来指示泄露电流值；用Ｃｚ来代表高压出线端等效对地电容；调压设备ＢＺ；变压设备Ｂ；泄流电阻Ｒ；电压指示表Ｖ等主要元件组合在同一箱体内，直流电源由高压整流设备器（硅堆）供给。
这样就可以得到由不同参数元件匹配相对应的直流电源设备。
图１ 直流耐压及泄漏电流试验接线原理图 １ 在试验中所加直流电压要小于固定电压Ｕａ 对于良好绝缘物，其传导电流与外加直流电压呈直线关系（如图２），但实际上，这种关系仅在一定范围之内保持近似的线性关系，在０～Ｕａ部分中绝缘物体离子活动相对稳定，因而绝缘电阻表现为近似直线，电流曲线近似为线性，而当外施电压超过Ｕａ后，离子活动加剧，电流增长要比电压来得快，Ｉ、Ｒ曲线呈弯曲状，为图中Ｕａ—Ｕｂ部分。
当所加电压大于Ｕｂ时，电流急剧增长以到 最后将导致绝缘破坏发生击穿。
因此，对良好绝缘其伏安特性近似于直线。
电缆直流耐压试验及泄漏电流的测试
直流耐压试验也是测试其绝缘能力的，可进一步发现局部缺陷，泄漏电流对于判断电缆的质量是非常重要的指标。
主要试验设备有升压试验变压器、整流装置、球隙装置、静电电压表等。
试验注意事项有以下几点：
1）升压速度应平稳，不宜太快，一般不得大于1kV/s。
以免升压太快时充电电流过大烧坏设备，或在升压过程中就可能将有缺陷的电缆击穿，必须注意这种情况发生时立刻将调压变压器恢复到零位。
2）在升压过程中，于0.25、0.5、0.75、1.0倍试验电压下各停留1min读取泄漏电流。
当加到额定试验电压时，应读取1、2、3、4、5min时的泄漏电阻值。
3）耐压试验时，按升压速度达到规定试验电压值后，按标准规定保持一定时间，然后迅速地加以放电。
放电时必须先经过限流电阻接地放电几分钟，然后再直接接地。
放电必须有足够长的时间，以保证安全，试验若不继续进行，则保持接地状态。
4）试验中，一般将导电线芯接负极性。
测量泄漏电流的微安表可以接在低压端，也可以接在高压端。
当接在低压端时，必须测量在试验电压下，不连接被试电缆时的杂散电流，然后将接有被试电缆的泄漏电流减去这个数值。
当接在高压端时，微安表的操作必须使用绝缘棒。
为了避免高压引线的电晕电流引入微安表而影响泄漏
电流的真正值，高压引线要加以屏蔽。
为了保护微安表不致因泄漏电流忽然增大发生撞针或烧坏情况，最好装置放电管及并联短路闸刀。

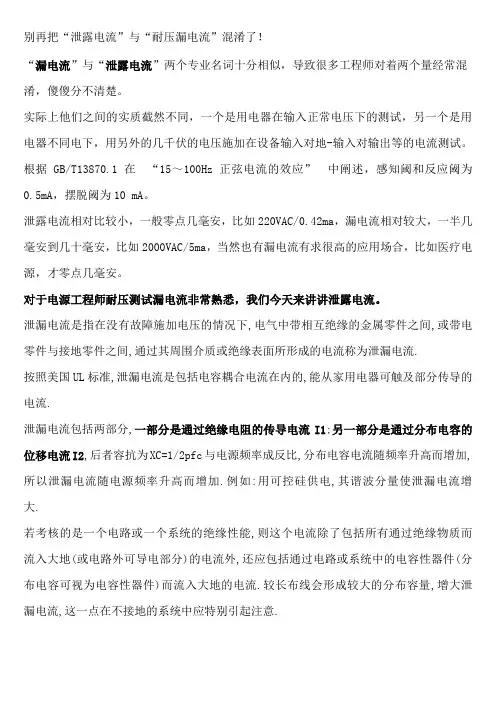

别再把“泄露电流”与“耐压漏电流”混淆了！“漏电流”与“泄露电流”两个专业名词十分相似，导致很多工程师对着两个量经常混淆，傻傻分不清楚。
实际上他们之间的实质截然不同，一个是用电器在输入正常电压下的测试，另一个是用电器不同电下，用另外的几千伏的电压施加在设备输入对地-输入对输出等的电流测试。
根据GB/T13870.1在“15～100Hz正弦电流的效应”中阐述，感知阈和反应阈为0.5mA，摆脱阈为10 mA。
泄露电流相对比较小，一般零点几毫安，比如220VAC/0.42ma，漏电流相对较大，一半几毫安到几十毫安，比如2000VAC/5ma，当然也有漏电流有求很高的应用场合，比如医疗电源，才零点几毫安。
对于电源工程师耐压测试漏电流非常熟悉，我们今天来讲讲泄露电流。
泄漏电流是指在没有故障施加电压的情况下,电气中带相互绝缘的金属零件之间,或带电零件与接地零件之间,通过其周围介质或绝缘表面所形成的电流称为泄漏电流.按照美国UL标准,泄漏电流是包括电容耦合电流在内的,能从家用电器可触及部分传导的电流.泄漏电流包括两部分,一部分是通过绝缘电阻的传导电流I1;另一部分是通过分布电容的位移电流I2,后者容抗为XC=1/2pfc与电源频率成反比,分布电容电流随频率升高而增加,所以泄漏电流随电源频率升高而增加.例如:用可控硅供电,其谐波分量使泄漏电流增大.若考核的是一个电路或一个系统的绝缘性能,则这个电流除了包括所有通过绝缘物质而流入大地(或电路外可导电部分)的电流外,还应包括通过电路或系统中的电容性器件(分布电容可视为电容性器件)而流入大地的电流.较长布线会形成较大的分布容量,增大泄漏电流,这一点在不接地的系统中应特别引起注意.测量泄漏电流的原理测量与绝缘电阻基本相同,测量绝缘电阻实际上也是一种泄漏电流,只不过是以电阻形式表示出来的.不过正规测量泄漏电流施加的是交流电压,因而,在泄漏电流的成分中包含了容性分量的电流.在进行耐压测试时,为了保护试验设备和按规定的技术指标测试,也需要确定一个在不破坏被测设备(绝缘材料)的最高电场强度下允许流经被测设备(绝缘材料)最大电流值,这个电流通常也称为泄漏电流,但这个要领只是在上述特定场合下使用.请注意区别.泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下,流经绝缘部分的电流.因此,它是衡量电器绝缘性好坏的重要标志之一,敢是产品安全性能的主要指标. 将泄漏电流限制在一个很小值,这对提高产品安全性能具有重要作用.泄漏电流测试仪用于测量电器的工作电源(或其他电源)通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流,其输入阻抗模拟人体的阻抗.泄漏电流测试仪主要由阻抗变换、量程转换、交直流变换、放大、指示装置等组成.有的还具有过流保护、声光报警电路和试验电压调节装置,其指示装置分模拟式和数字式两种.泄漏电流也称之为接触电流，然而经常会与耐压测试中的漏电流混为一谈，因此近些年的标准中或是相关的刊物中都把泄漏电流称作为“接触电流”。
