带你了解关于直流耐压试验

直流耐压试验原理什么是直流耐压试验直流耐压试验是一种电气绝缘性能测试方法，用于评估电气设备的绝缘性能以及其能否承受额定电压下的工作条件。

直流耐压试验通过施加一定的直流电压，检测设备的绝缘材料和绝缘结构是否能够抵抗工作电压下的电击和漏电现象。

直流耐压试验原理直流耐压试验通过施加直流电压，使得被测设备两个导体之间形成一个电场，用于评估绝缘材料和绝缘结构的绝缘性能。

直流电压作用下，电场中会形成一些电流，这些电流主要是漏电流和容性电流。

漏电流是指从直流电源流向被测设备的电流，容性电流是由于绝缘材料内部的电容效应所引起的电流。

通过对漏电流和容性电流进行测量和分析，可以判断被测设备的绝缘性能是否符合要求。

在直流耐压试验中，通常会设置一个耐压时间，用于评估设备的长时间工作状态下的绝缘性能。

直流耐压试验的步骤直流耐压试验通常包括以下几个步骤：1. 设备准备在进行直流耐压试验之前，首先需要对被测设备进行准备工作。

包括检查设备的绝缘材料和绝缘结构是否正常，确保设备处于安全状态。

2. 施加直流电压将直流电源与被测设备连接，并根据要求设置合适的直流电压。

常用的直流电压为设备额定电压的1.5倍。

3. 测量漏电流和容性电流在直流电压试验过程中，需要测量设备中的漏电流和容性电流。

漏电流测量可以通过在电路中插入电流表来完成，容性电流测量可以通过测量电压和电流之间的相位差来推算。

4. 耐压时间根据要求设定一个耐压时间，在该时间内保持直流电压的施加。

耐压时间通常为几分钟到几十分钟不等，用于模拟设备的长时间工作状态。

5. 结果判定根据漏电流和容性电流的测量结果，结合设备的要求标准，判断被测设备的绝缘性能是否符合要求。

如果漏电流和容性电流在规定范围内，说明设备绝缘良好；如果超过规定范围，说明设备存在绝缘问题。

直流耐压试验的应用直流耐压试验在电气工程领域中得到广泛应用，常见的应用场景包括：1.电力行业：用于测试电力设备的绝缘性能，如发电机、变压器等。

直流耐压试验标准直流耐压试验是电气设备在正常工作条件下所能承受的最大直流电压的试验。

该试验旨在检验设备的绝缘性能，确保设备在正常工作条件下不会发生漏电、击穿等安全隐患。

直流耐压试验标准是制定和执行直流耐压试验的重要依据，下面将对直流耐压试验标准进行详细介绍。

一、试验范围。

直流耐压试验标准适用于各种电气设备的绝缘试验，包括变压器、开关设备、电缆、绝缘子等。

试验范围涵盖了电力系统中的各种设备，是确保电气设备安全可靠运行的重要手段。

二、试验方法。

1. 试验电压。

直流耐压试验的试验电压应按照国家标准或行业标准规定的试验电压进行，一般为设备额定电压的1.5倍加上1000V。

试验电压的选择应符合设备的绝缘等级和试验要求。

2. 试验条件。

直流耐压试验应在干燥、通风的环境条件下进行，确保试验过程中不会受到外界环境的影响。

同时，试验设备和试验样品应处于良好的绝缘状态，以确保试验结果的准确性。

3. 试验过程。

试验过程中应逐步加压，观察设备在试验电压下的绝缘状况。

试验过程中如发现设备出现异常情况，应立即停止试验，并进行必要的处理和修复。

试验结束后，应对设备的绝缘状况进行检查，确保设备符合要求。

三、试验标准。

直流耐压试验标准应包括试验的具体要求、试验方法、试验条件、试验过程、试验结果评定等内容。

试验标准应结合国家标准、行业标准以及设备制造商的要求，综合考虑设备的特点和使用环境，制定合理的试验标准。

四、试验结果评定。

直流耐压试验的结果应根据试验标准的要求进行评定，包括试验电压下设备的绝缘电阻、泄漏电流等参数。

根据评定结果，对设备的绝缘性能进行判定，确保设备符合安全要求。

五、试验报告。

直流耐压试验完成后，应编制试验报告，详细记录试验的过程、结果和评定情况。

试验报告是对设备绝缘性能的一次总结和评价，也是对试验标准执行情况的一次检验。

六、结论。

直流耐压试验标准是保障电气设备安全运行的重要保障，合理制定和执行试验标准对于确保设备的绝缘性能至关重要。

直流耐压试验和交流耐压试验的各自作用和区别1.直流耐压试验：直流耐压试验又称为直流击穿试验，是指在设备或元件的两个不同极性之间施加一定电压，以测试设备或元件的绝缘强度。

直流耐压试验的作用是检测设备或元件是否符合设计要求，保证其使用过程中不会发生漏电或击穿等故障。

直流耐压试验是用于对绝缘强度进行评定的一种有效手段。

-检测电器设备的绝缘表面、绝缘材料以及其绕组与外壳之间的绝缘强度，以确定其是否能够承受额定电压。

-检测电器设备在运行时可能出现的漏电故障。

-发现设备或元件中潜在的绝缘缺陷，以及预测其寿命。

-简单易行：直流耐压试验通常采用简单的电路，测试仪器操作简单易行。

-检测灵敏度高：直流耐压试验可以检测到微小的绝缘弱点和绝缘材料中的缺陷。

2.交流耐压试验：交流耐压试验也称为交流击穿试验，是指在设备或元件的两个不同极性之间施加一定频率和电压的交流电流，以测试设备或元件的绝缘强度。

交流耐压试验的作用是检测设备或元件是否能够在额定电压下长期运行而不发生绝缘击穿故障。

交流耐压试验是用于对电气设备进行耐压性能评定的一种重要手段。

交流耐压试验通常应用于以下情况：-检测设备或元件在额定电压下的耐压性能，以保证其不发生绝缘击穿故障。

-检测设备或元件在运行过程中可能发生的绝缘击穿故障，以确保其运行安全可靠。

-检测设备或元件的绝缘材料质量和制造工艺。

交流耐压试验的优点：-可以模拟设备或元件在运行时的实际工作环境，更贴近实际使用条件。

-可以检测设备或元件在交流电压下的绝缘性能，更有助于预测其在实际运行过程中的可靠性。

-耐压试验电压波形不同：直流耐压试验是施加直流电压，而交流耐压试验是施加交流电压。

-测试对象不同：直流耐压试验通常用于检测设备或元件的绝缘强度，而交流耐压试验则用于检测设备或元件在额定电压下的耐压性能。

-显示结果不同：直流耐压试验以击穿电压为评价指标，而交流耐压试验则以耐压电流为评价指标。

-频率不同：直流耐压试验的频率为0Hz，而交流耐压试验的频率一般为50Hz或60Hz。

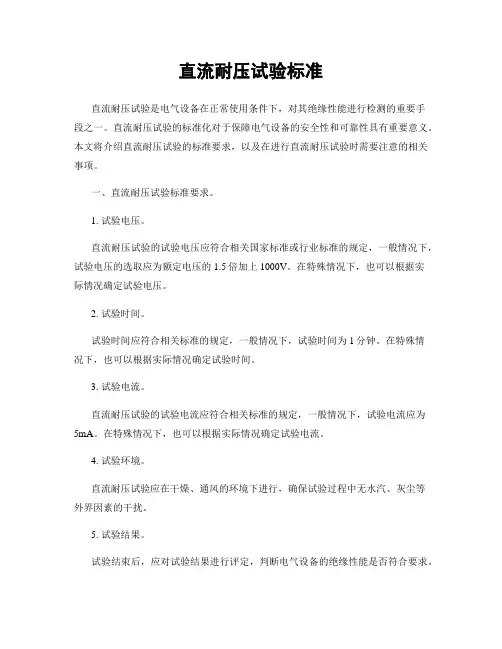

直流耐压试验标准直流耐压试验是电气设备在正常使用条件下，对其绝缘性能进行检测的重要手段之一。

直流耐压试验的标准化对于保障电气设备的安全性和可靠性具有重要意义。

本文将介绍直流耐压试验的标准要求，以及在进行直流耐压试验时需要注意的相关事项。

一、直流耐压试验标准要求。

1. 试验电压。

直流耐压试验的试验电压应符合相关国家标准或行业标准的规定，一般情况下，试验电压的选取应为额定电压的1.5倍加上1000V。

在特殊情况下，也可以根据实际情况确定试验电压。

2. 试验时间。

试验时间应符合相关标准的规定，一般情况下，试验时间为1分钟。

在特殊情况下，也可以根据实际情况确定试验时间。

3. 试验电流。

直流耐压试验的试验电流应符合相关标准的规定，一般情况下，试验电流应为5mA。

在特殊情况下，也可以根据实际情况确定试验电流。

4. 试验环境。

直流耐压试验应在干燥、通风的环境下进行，确保试验过程中无水汽、灰尘等外界因素的干扰。

5. 试验结果。

试验结束后，应对试验结果进行评定，判断电气设备的绝缘性能是否符合要求。

二、直流耐压试验注意事项。

1. 试验前检查。

在进行直流耐压试验前，应对试验设备进行检查，确保试验设备的连接正确、绝缘良好，以及试验电压、试验时间、试验电流等参数的设置符合标准要求。

2. 试验过程中的监测。

在进行直流耐压试验的过程中，应对试验设备的试验电压、试验时间、试验电流等参数进行实时监测，确保试验过程的稳定和准确。

3. 试验结束后的处理。

试验结束后，应对试验设备进行检查，确保试验设备未发生损坏，同时对试验结果进行评定，判断电气设备的绝缘性能是否符合要求。

4. 试验记录。

在进行直流耐压试验时，应做好试验记录，记录试验设备的型号、试验电压、试验时间、试验电流等参数，以及试验结果的评定情况，确保试验过程的可追溯性。

结语。

直流耐压试验作为电气设备绝缘性能检测的重要手段，对保障电气设备的安全性和可靠性具有重要意义。

因此，在进行直流耐压试验时，应严格按照相关标准的要求进行，确保试验过程的准确性和可靠性。

直流耐压试验标准直流耐压试验是指在设备或电气元件上加上直流高压，以检验其绝缘强度和绝缘性能的试验。

直流耐压试验在电气设备生产、运输、储存和使用中具有重要的意义，它可以有效地发现设备或元件的绝缘缺陷，保障电气设备的安全可靠运行。

本文将就直流耐压试验的标准进行详细介绍。

首先，直流耐压试验的标准主要包括国际电工委员会（IEC）发布的国际标准、国家标准和行业标准。

国际标准是指IEC发布的关于直流耐压试验的国际标准，如IEC 60060-1《高压试验技术》和IEC 62155《电气设备的绝缘试验》等。

国家标准是指各国家或地区制定的直流耐压试验的标准，如中国国家标准GB 14048.2《电工设备的试验方法第2部分，试验B，耐电压试验》等。

行业标准是指特定行业组织或协会发布的直流耐压试验的标准，如电力行业的DL/T 846《电力设备绝缘试验导则》等。

这些标准对直流耐压试验的试验方法、试验装置、试验参数、试验规程等方面进行了详细规定，为直流耐压试验提供了可靠的技术支持。

其次，直流耐压试验的标准应用范围涵盖了各种电气设备和元件，如变压器、断路器、绝缘子、电缆、电机、发电机等。

这些设备和元件在生产、运输、安装和运行过程中都需要进行直流耐压试验，以保证其绝缘性能符合要求。

标准规定了不同设备和元件的试验电压、试验时间、试验方法等参数，以及试验后的判定标准，为各种电气设备和元件的直流耐压试验提供了具体的操作指南。

此外，直流耐压试验的标准还涉及了试验设备和试验人员的要求。

试验设备应符合国家标准和行业标准的要求，具有可靠的绝缘性能和安全保护功能，以确保试验过程中的安全可靠。

试验人员应经过专业培训，熟悉试验标准和试验方法，具有丰富的试验经验和良好的操作技能，以保证试验结果的准确可靠。

总之，直流耐压试验的标准是保障电气设备和元件绝缘性能的重要依据，它为直流耐压试验提供了科学的方法和可靠的技术支持，对于保障电气设备的安全可靠运行具有重要的意义。

直流耐压试验标准直流耐压试验是指在直流电气设备中进行的一种重要的电气性能检测方法。

它主要是用来检测设备在额定工作电压下的绝缘性能，以及设备在特定条件下的绝缘破坏特性。

直流耐压试验的标准是保证设备安全可靠运行的重要手段之一，也是直流电气设备生产和使用中必不可少的一项工作。

直流耐压试验的标准主要包括IEC 60060-1《高压试验技术》、GB 14048.2《低压开关设备和控制设备的试验》等。

这些标准规定了直流耐压试验的具体步骤、试验设备、试验条件、试验结果评定等内容，为直流耐压试验提供了明确的指导。

首先，直流耐压试验的具体步骤包括，设备预处理、试验设备连接、试验电压施加、试验时间、试验电流测量等。

在进行直流耐压试验时，首先需要对设备进行预处理，包括清洁设备表面、检查设备绝缘状况等。

然后根据试验标准要求，将试验设备连接好，施加试验电压，并记录试验时间和试验电流。

最后根据试验结果评定标准，对设备的绝缘性能进行评定。

其次，直流耐压试验的试验设备包括，直流高压发生器、绝缘子、试验台、电流表、电压表等。

在进行直流耐压试验时，需要使用直流高压发生器产生试验电压，同时需要绝缘子和试验台来支撑和固定试验设备。

此外，为了准确测量试验电流和试验电压，还需要配备电流表和电压表等测量设备。

再者，直流耐压试验的试验条件包括，试验电压、试验时间、试验环境等。

根据不同的设备类型和试验标准要求，直流耐压试验的试验电压和试验时间会有所不同。

同时，试验环境也是直流耐压试验的重要条件之一，试验环境的干净度、温度、湿度等都会对试验结果产生影响。

最后，直流耐压试验的试验结果评定主要包括，试验合格、试验不合格、试验终止等。

根据试验标准规定的评定标准，对试验结果进行评定，判断设备的绝缘性能是否符合要求。

如果试验结果符合要求，则视为试验合格；如果试验结果不符合要求，则视为试验不合格；在特定情况下，也会出现试验终止的情况。

综上所述，直流耐压试验作为直流电气设备的重要性能检测方法，其标准的制定和执行对设备的安全可靠运行起着至关重要的作用。

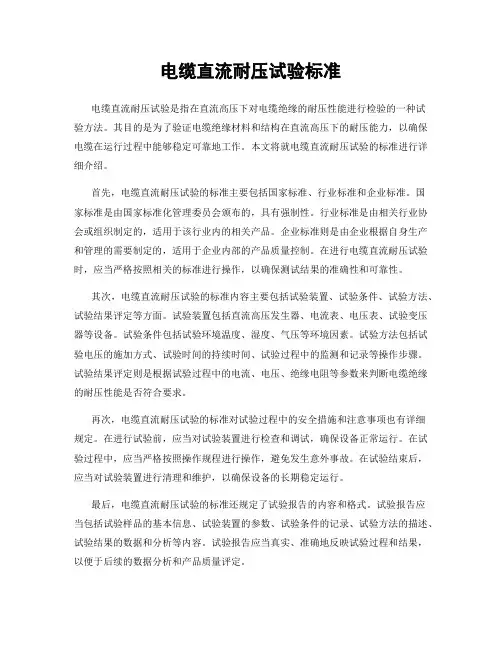

电缆直流耐压试验标准电缆直流耐压试验是指在直流高压下对电缆绝缘的耐压性能进行检验的一种试验方法。

其目的是为了验证电缆绝缘材料和结构在直流高压下的耐压能力，以确保电缆在运行过程中能够稳定可靠地工作。

本文将就电缆直流耐压试验的标准进行详细介绍。

首先，电缆直流耐压试验的标准主要包括国家标准、行业标准和企业标准。

国家标准是由国家标准化管理委员会颁布的，具有强制性。

行业标准是由相关行业协会或组织制定的，适用于该行业内的相关产品。

企业标准则是由企业根据自身生产和管理的需要制定的，适用于企业内部的产品质量控制。

在进行电缆直流耐压试验时，应当严格按照相关的标准进行操作，以确保测试结果的准确性和可靠性。

其次，电缆直流耐压试验的标准内容主要包括试验装置、试验条件、试验方法、试验结果评定等方面。

试验装置包括直流高压发生器、电流表、电压表、试验变压器等设备。

试验条件包括试验环境温度、湿度、气压等环境因素。

试验方法包括试验电压的施加方式、试验时间的持续时间、试验过程中的监测和记录等操作步骤。

试验结果评定则是根据试验过程中的电流、电压、绝缘电阻等参数来判断电缆绝缘的耐压性能是否符合要求。

再次，电缆直流耐压试验的标准对试验过程中的安全措施和注意事项也有详细规定。

在进行试验前，应当对试验装置进行检查和调试，确保设备正常运行。

在试验过程中，应当严格按照操作规程进行操作，避免发生意外事故。

在试验结束后，应当对试验装置进行清理和维护，以确保设备的长期稳定运行。

最后，电缆直流耐压试验的标准还规定了试验报告的内容和格式。

试验报告应当包括试验样品的基本信息、试验装置的参数、试验条件的记录、试验方法的描述、试验结果的数据和分析等内容。

试验报告应当真实、准确地反映试验过程和结果，以便于后续的数据分析和产品质量评定。

综上所述，电缆直流耐压试验标准是保证电缆产品质量的重要依据，只有严格按照标准要求进行试验，才能够确保电缆在运行过程中具有良好的绝缘性能和安全可靠的工作状态。

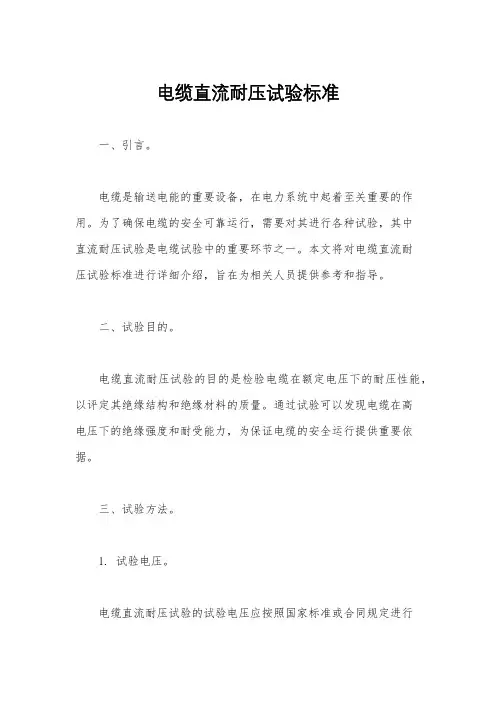

电缆直流耐压试验标准一、引言。

电缆是输送电能的重要设备，在电力系统中起着至关重要的作用。

为了确保电缆的安全可靠运行，需要对其进行各种试验，其中直流耐压试验是电缆试验中的重要环节之一。

本文将对电缆直流耐压试验标准进行详细介绍，旨在为相关人员提供参考和指导。

二、试验目的。

电缆直流耐压试验的目的是检验电缆在额定电压下的耐压性能，以评定其绝缘结构和绝缘材料的质量。

通过试验可以发现电缆在高电压下的绝缘强度和耐受能力，为保证电缆的安全运行提供重要依据。

三、试验方法。

1. 试验电压。

电缆直流耐压试验的试验电压应按照国家标准或合同规定进行确定，一般为额定电压的1.5倍加50V。

试验电压应在5分钟内逐渐升高至规定值，然后保持1小时以上。

2. 试验条件。

试验应在干燥、通风、无腐蚀性气体的环境中进行。

试验时应避免电缆局部放电，以免影响试验结果。

3. 试验设备。

试验设备应符合国家标准的要求，保证试验电压的准确性和稳定性。

同时，试验设备的绝缘性能也应符合要求，以免对试验结果产生影响。

四、试验要求。

1. 试验前应对电缆进行外观检查，确保电缆表面无损伤、异物和污垢。

2. 试验过程中应注意监测试验电压和电流的波形和变化情况，及时发现异常情况并采取相应措施。

3. 试验结束后，应对电缆绝缘进行检查，确认是否存在击穿或损坏情况。

五、试验结果。

根据试验结果，电缆应符合国家标准或合同规定的要求。

若试验合格，则可进行下一步工艺流程；若试验不合格，则应对电缆进行处理或重新制造。

六、结论。

电缆直流耐压试验是保证电缆质量和安全运行的重要手段，试验标准的严格执行对于提高电缆的质量和可靠性具有重要意义。

相关企业和单位应严格按照标准要求进行试验，并及时处理试验结果，以确保电缆在运行过程中的安全可靠性。

七、参考文献。

1. 《电缆直流耐压试验标准》国家标准。

2. 《电力电缆质量检验技术规范》。

3. 《电缆试验方法与规范》。

八、附录。

1. 电缆直流耐压试验记录表。

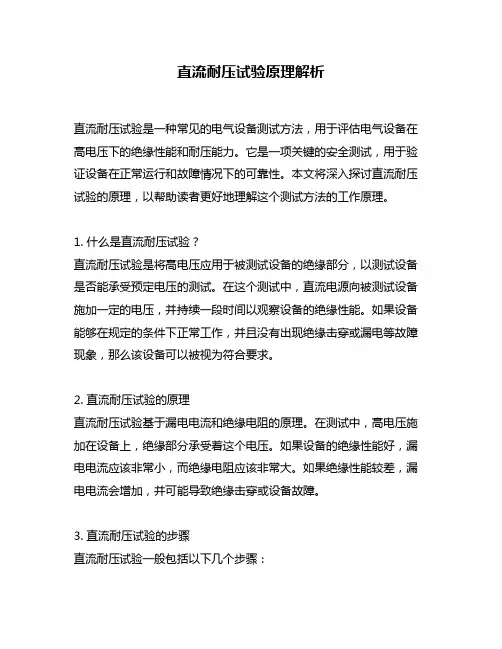

直流耐压试验原理解析直流耐压试验是一种常见的电气设备测试方法，用于评估电气设备在高电压下的绝缘性能和耐压能力。

它是一项关键的安全测试，用于验证设备在正常运行和故障情况下的可靠性。

本文将深入探讨直流耐压试验的原理，以帮助读者更好地理解这个测试方法的工作原理。

1. 什么是直流耐压试验？直流耐压试验是将高电压应用于被测试设备的绝缘部分，以测试设备是否能承受预定电压的测试。

在这个测试中，直流电源向被测试设备施加一定的电压，并持续一段时间以观察设备的绝缘性能。

如果设备能够在规定的条件下正常工作，并且没有出现绝缘击穿或漏电等故障现象，那么该设备可以被视为符合要求。

2. 直流耐压试验的原理直流耐压试验基于漏电电流和绝缘电阻的原理。

在测试中，高电压施加在设备上，绝缘部分承受着这个电压。

如果设备的绝缘性能好，漏电电流应该非常小，而绝缘电阻应该非常大。

如果绝缘性能较差，漏电电流会增加，并可能导致绝缘击穿或设备故障。

3. 直流耐压试验的步骤直流耐压试验一般包括以下几个步骤：3.1 准备工作：确定需要测试的设备和测试条件，如测试电压、持续时间等。

3.2 设备连接：将设备正确连接到直流电压源，包括电源正极、负极和被测设备。

3.3 施加电压：设定并施加预定的直流电压到被测设备上。

3.4 观察测试：观察设备在高压下的性能，包括是否出现漏电、绝缘击穿或其他故障。

3.5 测试结果：根据测试结果判断设备是否通过测试，并记录测试数据。

4. 直流耐压试验的应用直流耐压试验广泛应用于各种电气设备的测试，如电动机、变压器、继电器、电缆等。

它可以帮助确定设备的绝缘性能，以确保设备在正常运行和故障情况下的可靠性。

通过进行直流耐压试验，可以提前发现设备的绝缘问题，并采取必要的维修或更换措施，以保障设备的安全性和可靠性。

5. 直流耐压试验的注意事项在进行直流耐压试验时，需要注意以下几个问题：5.1 安全操作：由于测试中应用的是高电压，必须严格遵守安全操作规程，采取必要的措施以确保测试人员和设备的安全。

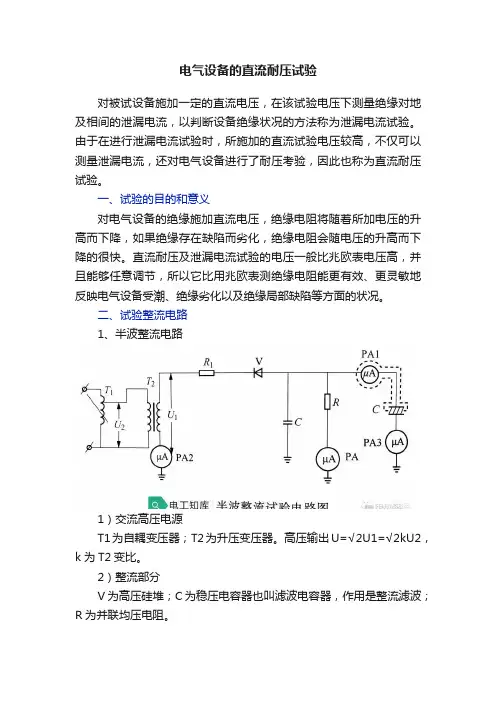

电气设备的直流耐压试验对被试设备施加一定的直流电压，在该试验电压下测量绝缘对地及相间的泄漏电流，以判断设备绝缘状况的方法称为泄漏电流试验。

由于在进行泄漏电流试验时，所施加的直流试验电压较高，不仅可以测量泄漏电流，还对电气设备进行了耐压考验，因此也称为直流耐压试验。

一、试验的目的和意义对电气设备的绝缘施加直流电压，绝缘电阻将随着所加电压的升高而下降，如果绝缘存在缺陷而劣化，绝缘电阻会随电压的升高而下降的很快。

直流耐压及泄漏电流试验的电压一般比兆欧表电压高，并且能够任意调节，所以它比用兆欧表测绝缘电阻能更有效、更灵敏地反映电气设备受潮、绝缘劣化以及绝缘局部缺陷等方面的状况。

二、试验整流电路1、半波整流电路1）交流高压电源T1为自耦变压器；T2为升压变压器。

高压输出U=√2U1=√2kU2，k为T2变比。

2）整流部分V为高压硅堆；C为稳压电容器也叫滤波电容器，作用是整流滤波；R为并联均压电阻。

3）保护电阻电阻R1的作用是限制被试设备绝缘介质击穿时的短路电流，保护变压器、硅堆和微安表。

当被试设备绝缘击穿时，既能将短路电流限制在硅堆的最大允许电流之内又能使控制保护装置的过流保护可靠动作。

2、倍压整流电路及多级串接整流电路1）倍压整流电路其原理为：电源电压为负半波时，变压器经硅堆V1导通，对C1充电；正半波时，变压器与电容C1的电压叠加，经硅堆V2对电容C2充电，一般C1=C2，C2经过若干周波后，电压达到2Umax，即变压器输出电压峰值的2倍。

2）多级串接整流电路理想情况下，图中1、2、3点的对地电压值可分别达到2Umax、4Umax、8Umax。

但因为接线太多，所以现场一般采用成套的中频直流发生器。

这种直流发生器能直接显示直流高压的电压值及泄漏电流值。

三、试验接线1、微安表接线1）接在被试设备高压侧图中PA1的位置，优点是接线简单，不受高压对地杂散电流的影响，测量结果准确；缺点是微安表和高压引线处于高电位，必须有良好的绝缘屏蔽；微安表距离试验人员太远，读数不方便。
