直流泄漏及直流耐压试验参考文档

实验报告
备注：序号（一）、（二）、（三）为实验预习填写项
五、程序调试及实验总结
实验过程：
实验数据：
实验电压（KV）泄漏电流（uA）
5 1.07
10 2.8
15 5.18
20 8.22
25 11.82
30 16
实验总结：
我在实验课上使用虚拟仿真实验软件做了高电压技术的泄漏电流测量及直流耐压试验，通过这次实验，我收获了很多知识和技能。

首先，我了解了直流高压装置的组成及其工作原理，包括直流高压发生器、直流高压分压器、直流高压电压表、直流高压电流表、直流高压绝缘试验台等。

我知道了直流高压发生器是利用电容器的充放电原理产生高压脉冲，然后经过整流和滤波得到稳定的直流高压输出。

我也知道了直流高压分压器是利用电阻分压的原理将高压信号分成若干个低压信号，以便于测量和控制。

我还知道了直流高压电压表和电流表是利用电压互感器和电流互感器将高压和高电流转换为低压和低电流，然后通过指针或数字显示器显示出来。

我更知道了直流高压绝缘试验台是用来测试被试品的绝缘性能的装置，它可以提供不同的电压等级和时间参数，以模拟不同的工作环境和应力条件。

其次，我掌握了泄漏电流的测量方法，我知道了泄漏电流是指在绝缘体上或内部由于电场的作用而产生的电流，它是反映绝缘体老化程度的重要指标。

总的来说，通过这次实验，我不仅加深了对高电压技术的理论知识的理解，而且提高了自己的实验技能和分析能力。

我也体会到了虚拟仿真实验软件的优势，它可以模拟真实的实验环境和设备，让我在不受时间和空间的限制的情况下，进行安全、方便、高效的实验学习。

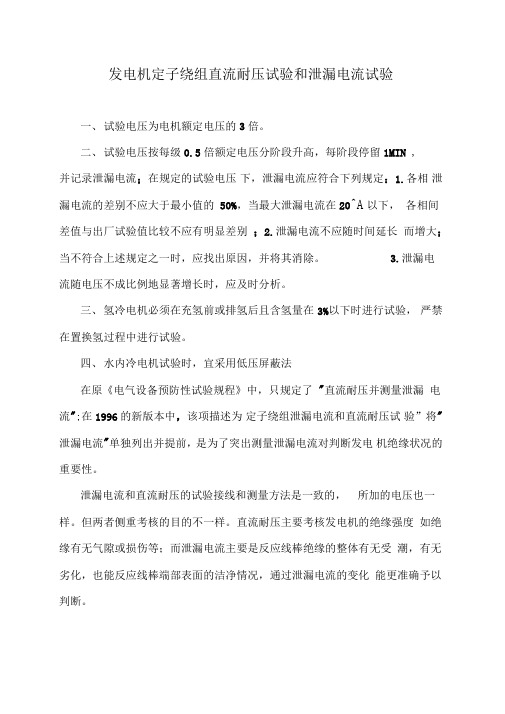

发电机定子绕组直流耐压试验和泄漏电流试验一、试验电压为电机额定电压的3倍。

二、试验电压按每级0.5倍额定电压分阶段升高，每阶段停留1MIN ,并记录泄漏电流；在规定的试验电压下，泄漏电流应符合下列规定：1.各相泄漏电流的差别不应大于最小值的50%，当最大泄漏电流在20^A以下，各相间差值与出厂试验值比较不应有明显差别；2.泄漏电流不应随时间延长而增大；当不符合上述规定之一时，应找出原因，并将其消除。

3.泄漏电流随电压不成比例地显著增长时，应及时分析。

三、氢冷电机必须在充氢前或排氢后且含氢量在3%以下时进行试验，严禁在置换氢过程中进行试验。

四、水内冷电机试验时，宜采用低压屏蔽法在原《电气设备预防性试验规程》中，只规定了"直流耐压并测量泄漏电流";在1996的新版本中，该项描述为定子绕组泄漏电流和直流耐压试验”将"泄漏电流"单独列出并提前，是为了突出测量泄漏电流对判断发电机绝缘状况的重要性。

泄漏电流和直流耐压的试验接线和测量方法是一致的，所加的电压也一样。

但两者侧重考核的目的不一样。

直流耐压主要考核发电机的绝缘强度如绝缘有无气隙或损伤等；而泄漏电流主要是反应线棒绝缘的整体有无受潮，有无劣化，也能反应线棒端部表面的洁净情况，通过泄漏电流的变化能更准确予以判断。

（"试验接线为了测量准确，若现场条件具备，最好选择徽安表接在试殓变压器二次侧非接地端的接线，如图&—4所示。

图8-4发电机定子规组（主）纶绿的直流灌滉电流试验及直流耐压试验接线A电視开娄& H脸变压覆；V—PV-» 电电压表；PATR安袁；貯发电擁定门三相援建若因条件的限制，需采用其他接线方式时，则应尽量消除杂散电流对测童结果的彩响。

（刃试验电压标准①交接试验标准中规定：最高直流试验电压为发电机额定电压的3倍。

②预防性试验规程规定：直流耐压试殓电压标准见表8—1 ◎联8-1发电机定子绕组亶瀛耐压试验电伍标准类別试验租压（梅宜电压涪救）仝81熨扶定于谶粗芹修好坛3摘韶更換定子観塩井修蚌方2,5诒讦20年及取卜者 2.5大棉前运幵20年以丄七策監线路比樓书违甘 2.5运行却年取上木与舉空売跻直接柿连考2-2.5小*吋我大修百2新装机或检修机装好端盖竣工后，必要时可用2〜2. 5倍額定电压的直流试殓电压逬行检查•性直流泄漏电流和直流耐压试验°方法歩骤如下:①根据被试品的情况，查阅交接试验标准或预防性试验规程』确定直流试验电压值。

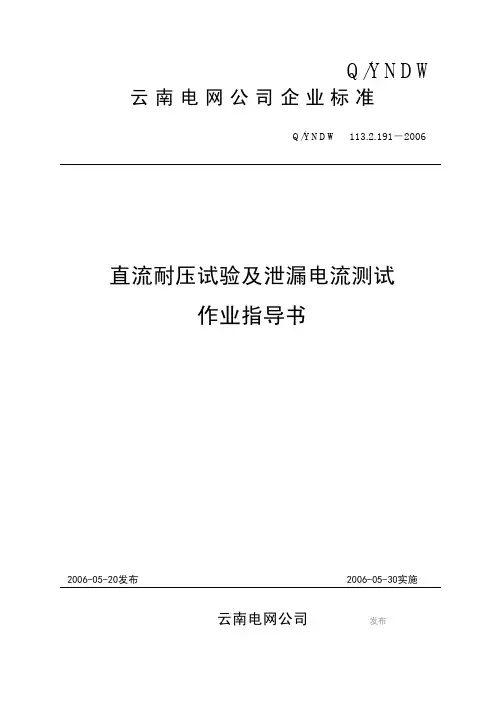

Q/YNDW 云南电网公司企业标准Q/YNDW 113.2.191－2006直流耐压试验及泄漏电流测试作业指导书2006-05-20发布 2006-05-30实施云南电网公司发布前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司组织，编写了目前我公司直流耐压试验及泄漏电流测试作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南电力试验研究院（集团）有限公司负责编写。

本指导书主编人：崔志刚本指导书主要起草人：崔志刚本指导书主要审核人：陈欣郑易谷本指导书由云南电力试验研究院（集团）有限公司负责修编。

本指导书修编人：崔志刚陈宇民本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司生产技术部负责解释。

目次1 目的 (4)2 适用范围 (4)3 引用标准 (4)4 支持性文件 (4)5 技术术语 (4)6 安全措施 (4)7 作业准备 (5)8 作业周期 (5)9 工期定额 (5)10 设备主要技术参数 (5)11 作业流程 (6)12 作业项目、工艺要求及质量标准 (6)13 作业中可能出现的主要异常现象及对策 (7)14 作业后的验收和交接 (7)直流耐压试验及泄漏电流测试作业指导书1 目的本作业指导书提出了测量高压电力设备绝缘直流耐压及泄漏电流试验的方法，以规范现场测试作业，提高试验质量。

2 适用范围本作业指导书适用于云南电网公司下属供电企业直流耐压试验及泄漏电流测试作业。

3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB/T 16927 《高电压试验技术》DL 474·2—92 《现场绝缘试验实施导则直流高电压试验》Q/CSG 1 0007—2004《电力设备预防性试验规程》4 支持性文件《云南电力技术监督系统》（待批）5 技术术语6 安全措施6.1试品和周围的物体必须有足够的安全距离。

电力电缆直流泄漏电流和直流耐压试验方法泄漏电流试验和直流耐压试验可以同时进行。

测量泄漏电流所加直流电压较低，而直流耐压所加电压较高，泄漏电流试验可以先发现绝缘劣化、受潮。

而直流耐压检查安装质量、接头、机械损伤及电缆本身的缺陷都比较有效。

在实际工作中，两者的试验设备、仪器、一般、试验接线基本上是相同的，故两个试验项目可以同时进行试验。

一、试验目的测量泄漏电流的目的是要观察每阶段电压下，电流随时间的下降情况，以及电流随电压逐阶段升高的增长情况。

绝缘良好的电缆，每当电压刚升至一个阶段，由于电缆电容性较大，电容充电，电流急剧上升，随时间延长而逐步下降，到1min读取泄漏电流时，仅为开始读数的10%~20%左右。

例如电缆存在某些缺陷，主要表现为电流在电压分阶段停留时几乎不随时间而下降，甚至可能增大，或者是在电压上升时，泄漏电流不成比例地急剧上升，这就说明电缆缺陷比较严重。

由于直流试验设备容量小，质量小，携带方便，便于现场使用，更适合于油纸绝缘的电缆做试验。

同时直流试验高压输出是负极性，如电缆绝缘中含有水分存在，将会因渗透作用使水分子从表层移相导体，法藏称为贯穿性缺陷，容易发现缺陷。

同时通过直流耐压，由于按电阻分布电压，大部分电压加载于缺陷串联的损坏部分上，所以说直流耐压对某种绝缘电缆来说更容易发现局部缺陷。

二、智力泄漏试验和直流耐压试验的步骤(1)所配备的试验设备根据试验接线图接好试验接线，并有专人认真检查。

当确认无误时，才可正式通电加压，合电源后先查看表计各方面是否正常。

(2)根据电缆充电电流大小，适当调整升压速度，在以2~3kV/s速度测量泄漏电流的电压时，应停留1min后读取泄漏电流，作为耐压前泄漏，并记录数值，然后继续升压到直流耐压的试验，并开始计时。

(3)耐压试验结束，电压降至步骤(2)读取耐压前泄漏电流时电压读取耐压后泄漏电流值。

耐压后泄漏电流不应超过耐压前。

(4)耐压结束应逐步降压，断开电源，并对电缆充分放电，放电时应经过电阻放电，确保安全，然后直接接地，即进行换相工作。

文件编号：RHD-QB-K5630 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX定子绕组主绝缘的直流泄漏电流及直流耐压的试验方法标准版本定子绕组主绝缘的直流泄漏电流及直流耐压的试验方法标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

(1)试验接线为了测量准确，若现场条件具备，最好选择微安表接在试验变压器二次侧非接地端的接线，如图8—4所示。

若因条件的限制，需采用其他接线方式时，则应尽量消除杂散电流对测量结果的影响。

(2)试验电压标准①交接试验标准中规定：最高直流试验电压为发电机额定电压的3倍。

②预防性试验规程规定：直流耐压试验电压标准见表8—1。

新装机或检修机装好端盖竣工后，必要时可用2～2．5倍额定电压的直流试验电压进行检查性直流泄漏电流和直流耐压试验。

(3)试验方法方法步骤如下：①根据被试品的情况，查阅交接试验标准或预防性试验规程，确定直流试验电压值。

若直流泄漏电流试验与直流耐压试验结合进行，则应以直流试验电压值作为最高试验电压。

②根据试验电压的大小、现场设备条件，选择合适的试验设备和接线方式，画出试验接线图。

③首先结合现场的条件，进行试验设备的合理布置，然后接线。

合理布置的原则应是安全可靠、读数操作方便、接线清晰、高低压应尽量有明显的界限；一人接线完毕，由另一人进行检查，应做到接线正确、仪表量程选择合适、调压器处于零位，微安表短路开关应闭合。

④正式试验前，可将最高试验电压分成4～5段，在不接试品的情况下逐段升压“空试”，记录各试验电压下流过微安表的杂散电流值。

“空试”结束，退下高压，拉开电源刀闸，并对滤波电容器进行充分放电。

⑤接上试品，按第“④”步的对应分段电压，逐段升压，并相应读取泄漏电流值。

每次升压后，待微安表指示稳定后再读取泄漏电流值(一般在加压1min 后读数)；最后升到最高试验电压值，按《标推》或《规程》所要求的持续时间后，读取泄漏电流。

第25卷 第1期 农 业 与 技 术 Vol.25 No.1 直流泄露电流及直流耐压试验　吴登科　（辽宁省参窝水库管理局发电厂 １１１００９　）　 【摘 要】　电气设备试验是保证设备安全运行的重要措施。

通过试验可以发现设备内部隐藏的缺陷，并通过检修加以消除，以免运行中设备在工作电压或过电压下击穿，造成停电或设备破坏。

因此，对电气设备按规定进行试验，是“防隐患于未然”，是保证电力安全生产的一个重要措施。

这里，我们总结了直流泄露电流及耐压试验中一些体会，作些浅显的分析。

　【关键词】设备；缺陷；直流泄露电流；耐压试验 中图分类号：ＴＭ　０ 文献标识码：Ａ 直流泄露电流试验是测量在被试绝缘物上施以不同的直流电压下的泄露电流值；而直流耐压试验是在被试物上施以高于几倍工频电压的直流电压，并历时一定时间的一种抗电强度试验。

由于在实际中试验接线方法相同，且同时进行，这里我们把二者结合在一起进行一些要点分析。

　 泄露电流及耐压试验接线，在实际工作中，一般微安表接于低电位侧较普遍，今以电机试验为例，如图１所示，试验中用微安表μＡ来指示泄露电流值；用Ｃｚ来代表高压出线端等效对地电容；调压设备ＢＺ；变压设备Ｂ；泄流电阻Ｒ；电压指示表Ｖ等主要元件组合在同一箱体内，直流电源由高压整流设备器（硅堆）供给。

这样就可以得到由不同参数元件匹配相对应的直流电源设备。

　图１ 直流耐压及泄漏电流试验接线原理图 １ 在试验中所加直流电压要小于固定电压Ｕａ　对于良好绝缘物，其传导电流与外加直流电压呈直线关系（如图２），但实际上，这种关系仅在一定范围之内保持近似的线性关系，在０～Ｕａ部分中绝缘物体离子活动相对稳定，因而绝缘电阻表现为近似直线，电流曲线近似为线性，而当外施电压超过Ｕａ后，离子活动加剧，电流增长要比电压来得快，Ｉ、Ｒ曲线呈弯曲状，为图中Ｕａ—Ｕｂ部分。

当所加电压大于Ｕｂ时，电流急剧增长以到　最后将导致绝缘破坏发生击穿。

　因此，对良好绝缘其伏安特性近似于直线。

泄漏电流和直流耐压试验一、泄漏电流因为绝缘电阻丈量的限制性，所以在绝缘试验中就出现了丈量泄漏电流的项目。

对于泄漏电流的观点在上节中已加以说明。

丈量泄漏电流所用的设施要比兆欧表复杂，一般用高压整流设施进行测试。

因为试验电压高，所以就简单裸露绝缘自己的短处，用微安表直测泄漏电流，这能够做到随时进行监督，敏捷度高。

并且能够用电压和电流、电流和时间的关系曲线来判隔离缘的缺点。

它属于非破坏性试验。

因为电压是分阶段地加到绝缘物上，便能够对电压进行控制。

当电压增添时，单薄的绝缘将会出现大的泄漏电流，也就是获得较低的绝缘电阻。

1、泄漏电流的特色丈量泄漏电流的原理和丈量绝缘电阻的原理实质上是完整同样的，并且能检出缺点的性质也大概同样。

但因为泄漏电流丈量中所用的电源一般均由高压整流设施供应，并用微安表直接读取泄漏电流。

所以，它与绝缘电阻丈量对比又有自己的以下特色：（1）试验电压高，并且可任意调理。

丈量泄漏电流时是对必定电压等级的被试设施施以相应的试验电压，这个试验电压比兆欧表额定电压高得多，所以简单使绝缘自己的短处裸露出来。

因为绝缘中的某些缺点或短处，只有在较高的电场强度下才能裸露出来。

（2）泄漏电流可由微安表随时监督，敏捷度高，丈量重复性也较好。

（3）依据泄漏电流丈量值能够换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。

因为要换算第一要知道加到被试设施上的电压是多少，兆欧表固然在铭牌上刻有规定的电压值，但加到被试设施上的实质电压并不是必定是此值，而与被试设施绝缘电阻的大小相关。

当被试设施的绝缘电阻很低时，作用到被试设施上的电压也特别低，只有当绝缘电阻趋于无量大时，作用到被试设施上的电压才凑近于铭牌值。

这是因为被试设施绝缘电阻过低时，兆欧表内阻压降使“线路”端子上的电压明显降落。

（ 4）能够用i f (u) 或 i f (t ) 的关系曲线并丈量汲取比来判隔离缘缺点。

泄漏电流与加压时间的关系曲线如图 1-7 所示。

电缆直流耐压试验及泄漏电流的测试
直流耐压试验也是测试其绝缘能力的，可进一步发现局部缺陷，泄漏电流对于判断电缆的质量是非常重要的指标。

主要试验设备有升压试验变压器、整流装置、球隙装置、静电电压表等。

试验注意事项有以下几点：
1）升压速度应平稳，不宜太快，一般不得大于1kV/s。

以免升压太快时充电电流过大烧坏设备，或在升压过程中就可能将有缺陷的电缆击穿，必须注意这种情况发生时立刻将调压变压器恢复到零位。

2）在升压过程中，于0.25、0.5、0.75、1.0倍试验电压下各停留1min读取泄漏电流。

当加到额定试验电压时，应读取1、2、3、4、5min时的泄漏电阻值。

3）耐压试验时，按升压速度达到规定试验电压值后，按标准规定保持一定时间，然后迅速地加以放电。

放电时必须先经过限流电阻接地放电几分钟，然后再直接接地。

放电必须有足够长的时间，以保证安全，试验若不继续进行，则保持接地状态。

4）试验中，一般将导电线芯接负极性。

测量泄漏电流的微安表可以接在低压端，也可以接在高压端。

当接在低压端时，必须测量在试验电压下，不连接被试电缆时的杂散电流，然后将接有被试电缆的泄漏电流减去这个数值。

当接在高压端时，微安表的操作必须使用绝缘棒。

为了避免高压引线的电晕电流引入微安表而影响泄漏
电流的真正值，高压引线要加以屏蔽。

为了保护微安表不致因泄漏电流忽然增大发生撞针或烧坏情况，最好装置放电管及并联短路闸刀。

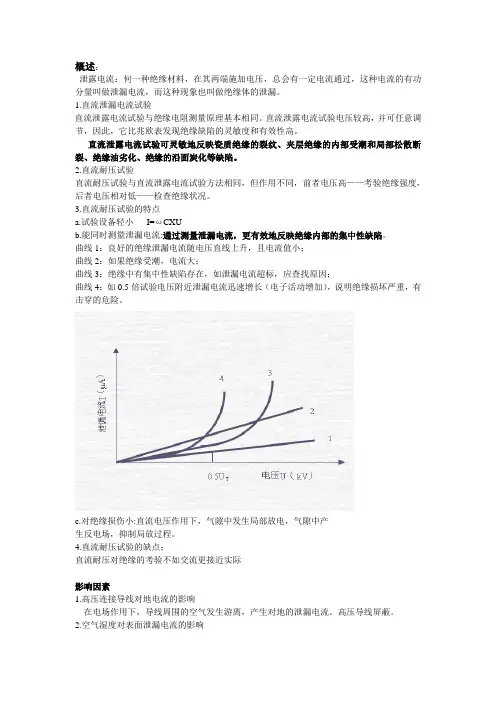

概述：泄露电流：何一种绝缘材料，在其两端施加电压，总会有一定电流通过，这种电流的有功分量叫做泄漏电流，而这种现象也叫做绝缘体的泄漏。

1.直流泄漏电流试验直流泄露电流试验与绝缘电阻测量原理基本相同。

直流泄露电流试验电压较高，并可任意调节，因此，它比兆欧表发现绝缘缺陷的灵敏度和有效性高。

直流泄露电流试验可灵敏地反映瓷质绝缘的裂纹、夹层绝缘的内部受潮和局部松散断裂、绝缘油劣化、绝缘的沿面炭化等缺陷。

2.直流耐压试验直流耐压试验与直流泄露电流试验方法相同，但作用不同，前者电压高——考验绝缘强度，后者电压相对低——检查绝缘状况。

3.直流耐压试验的特点a.试验设备轻小I=ωCXUb.能同时测量泄漏电流:通过测量泄漏电流，更有效地反映绝缘内部的集中性缺陷。

曲线1：良好的绝缘泄漏电流随电压直线上升，且电流值小；曲线2：如果绝缘受潮，电流大；曲线3：绝缘中有集中性缺陷存在，如泄漏电流超标，应查找原因；曲线4：如0.5倍试验电压附近泄漏电流迅速增长（电子活动增加），说明绝缘损坏严重，有击穿的危险。

c.对绝缘损伤小:直流电压作用下，气隙中发生局部放电，气隙中产生反电场，抑制局放过程。

4.直流耐压试验的缺点：直流耐压对绝缘的考验不如交流更接近实际影响因素1.高压连接导线对地电流的影响在电场作用下，导线周围的空气发生游离，产生对地的泄漏电流。

高压导线屏蔽。

2.空气湿度对表面泄漏电流的影响当湿度大时，表面泄漏电流远大于体积泄露电流，表面脏污吸潮后，泄漏电流增加较大。

温度对直流试验结果的影响很大，测量的电流应换算到相同温度进行比较。

最好温度在30-80℃时试验，在此温度范围内泄漏电流变化较明显。

4.残余电荷的影响试品中的残余电荷直接影响泄漏电流的数值，试前应对试品充分放电。

5.测量结果的判断将试验电压保持规定时间后，试品无破坏性放电，微安表针没有向增大方向突然摆动，则认为直流耐压试验通过。

温度对泄漏电流影响较大，将测量结果换算到同一温度下与历次试验比较，同一设备相间比较，同类设备互相比较。

汽轮发电机定子直流泄漏及直流耐压试验李翠荣 哈尔滨电机有限责任公司摘要：大型汽轮发电机产品在出厂前及大修后为考核定子端部线圈绝缘质量需做定子直流耐压及直流泄露试验，本文介绍直流耐压及直流泄露试验及试验结果分析。

关键词：大型汽轮发电机 定子绕组 直流耐压及直流泄露试验一、直流泄漏及直流耐压的意义直流泄漏的测量，在原理上和兆欧计测量绝缘电阻的性质相同。

而直流耐压是施加较高的直流电压，能进一步发现绝缘的缺陷。

其方法和泄漏电流试验没有什么区别，直流耐压一般是直流泄漏测量作出分析判断之后进行的。

在耐压过程中是要分阶段测量泄漏电流，了解绝缘状态。

直流泄漏及直流耐压试验时，对发电机的绝缘是按电阻分压的，能够有效地暴露间隙性的缺陷，它比交流耐压更有效的发现发电机的端部缺陷（如图2-21），直流试验击穿时对绝缘的损伤程度较小，所需的试验设备容量也小。

由于直流泄漏及直流耐压，有上述优点，它已成为发电机绝缘试验工作中普遍而具有成效的方法。

二、直流试验电压与交流试验电压的对应关系这个问题，直到现在还没有得到满意的结果。

对应关系基本的依据是希望交直流电压作用的幅值相等。

实际上由于电机的几何结构和绝缘材料的性能不同，出入很大，图2-10表示巩固系数与绝缘损伤深度的关系。

巩固系数的定义，为在同一绝缘体上，直流击穿电压与交流击穿电压之比即：K Y =bac b dc U U ⋅⋅ （2-12） U dc.b ——直流击穿电压；U ac.b ——交流击穿电压。

从图2-10中，可见新绝缘的巩固系数K Y ，随损伤深度的增加而成比例地减少，如曲线2所示。

对于旧绝缘（运行相当长时间），和新绝缘相比，其K Y 值相应的减少，但损伤深度于0~40%的范围内介质基本不变，损伤深度于40~100%范围内K Y 值反映逐渐下降（非线性），至1及1以下。

曲线1也是新绝缘，只是试验的条件不同，使曲线的斜率减少，在同一损伤深度下K Y 值偏高。

因此可以归纳以下结果：（一）、巩固系数K Y值，随绝缘的运行小时增加而减少。

直流耐压及泄漏电流试验的结果判断如何对直流耐压及泄漏电流试验的结果进行判断?直流耐压及泄漏电流试验是用来检查设备的绝缘缺陷的试验。

当试验电压加至规定电压值时，保持规定的时间后,如试品无破坏性放电，微安表指针没有突然向增大方向摆动，则可以认为直流耐压试验合格。

泄漏电流的数值不仅和绝缘的性质、状态有关，而且和绝缘的结构、设备的容量、环境温度、湿度，设备的脏污程度等有关。

因此不能仅从泄漏电流绝对值的大小来泛泛地判断绝缘是否良好，重要的是观察其温度特性、时间特性、电压特性以及与历年试验结果比较；与同型号设备互相比较；同一设备相间比较来进行综合判断.当出现下列情况时,应引起注意。

（1)泄漏电流过大或过小均属不正常现象。

电流过大应检查试验回路设备状况和屏蔽是否良好，消除客观因素的影响；电流过小则应先检查接线是否正确,微安表回路是否正常.（2）测试中若发生微安表指针来回摆动，摆动幅度比较小,则可能有交流分量流过，应检查微安表的保护回路和滤波电容，若指针发生周期性摆动，幅度比较大,则可能试品绝缘不良，发生周期性放电，应查明原因。

（3)若试验过程中，指针向减小方向摆动，可能电源不稳引起波动；若指针向增大方向突然摆动，则可能是被试品或试验回路闪络.（4)若读数随时间逐渐上升，则可能是绝缘老化。

用万用表确定火线通常确定220V市电中哪根是火线，可以用测电笔测试，也可以用万用表测量.选择交流500V(或250V）挡；用手抓住任意一根表笔的金属部分,将另一根表笔插入市电插座，如果表针无指示，此线即为零线.如果表针有指示(约为150V），此线即为火线。

用此法测量时,电压挡的内阻极大,绝对安全，但测量前一定要注意万用表的挡级是否正确，防止误置挡级而触电。

如果用数字式万用表测量，无数字显示即为零线；有数字显示即为火线。

此方法同样适用于检查各类电器表面是否漏电.与温度、湿度有关的电气设备试验注意事项哪些电气设备试验与温度、湿度有关?试验时应注意什么?与温度、湿度有关的电气设备试验有：测量直流电阻，测量绝缘电阻，测量介质损失正切值，测量泄漏电流。

变压器泄漏及直流耐压测试一、测试目的丈量变压器的泄漏电流能灵敏地反映变压器瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等缺陷。

在判断局部缺陷上，丈量泄漏电流比丈量绝缘电阻更有特殊意义。

二、测试仪器、设备的选择根据分歧试品的要求，试验电压应能满足试验的极性和电压值，还必须具有充分的电源容量，因此需对直流高压成套设备的主要参数进行选择。

(1)电源的额定输出电流应使试品电容在相当短的时间内充电。

当变压器电容很大时，电源(包含储能电容)还应能供给泄漏电流和吸收电流，其电压降不该超出10%。

(2)若试验持续时间不超出60s时，在整个试验过程中试验电压丈量值应坚持在规定电压值的±1%以内；若试验持续时间超出60s时，在整个试验过程中试验电压丈量值应坚持在规定电压值的±3%以内。

(3)为了防止变压器外绝缘的闪络和易于发现绝缘受潮等缺陷，通常采取负极性直流电压。

三、危险点分析及控制措施1.防止高处坠落应使用变压器专用爬梯上下，在变压器上作业应系好平安带。

对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。

2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。

3.防止人员触电拆、接试验接线前，应将被试设备对地充分放电，以防止剩余电荷、感应电压伤人及影响丈量结果。

试验仪器的金属外壳应可靠接地，仪器操纵试验人员必须站在绝缘垫上或穿绝缘鞋操纵仪器，并与带电部位坚持足够的平安距离。

测试前应与检修负责人协调，不允许有交叉作业，试验人员之间应分工明确，在丈量时应配合默契，丈量过程中要大声读数。

四、测试前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包含该设备历年试验数据及相关规程等，掌握该设备运行及缺陷情况。

2.测试仪器、设备准备选择合适的直流高压成套设备、温(湿)度计、高压屏蔽线、接地线、放电棒、短路用裸铜丝、万用表、电源线(带剩余电流动作呵护器)、绝缘棒、平安带、平安帽、电工经常使用工具、试验临时平安遮栏、标示牌等，并查阅测试仪器、设备及绝缘工器具的检定证书有效期。

高压电缆的直流耐压和泄漏电流试验方法由于电力电缆的电容量较大，现场往往受到设备条件的限制不能对电缆进行交流耐压试验。

而直流耐压试验由于没有电容电流，可大大减少试验设备的容量，因此，广泛用来预防性试验中检查电缆的抗电强度。

直流耐压试验还能发现交流耐压试验不容易发现的绝缘缺陷。

这是因为绝缘在直流电压作用下，其中的电压是接电阻分布的，当电缆的绝缘中有发展性局部缺陷时，则大部分试验电压将加在与缺陷串联在未损坏的良好绝缘上。

从这种意义上说，直流耐压试验比交流耐压试验更容易发现绝缘的局部性缺陷。

但是，对橡塑绝缘电力电缆与控制电缆(48V以上)进行交流耐压试验，其试验方法与接线参考有关章节的交流耐压试验进行。

工具/原料•直流高压发生器•测试线方法/步骤1.按照试验接线图由一人接线，接线完后由另一人检查，内容包括试验接线有无错误，各仪表量程是否合适，试验仪器现场布局是否合理，试验人员的位置是否正确。

2.将电缆充分放电，指示仪表调零，调压器置于零位。

3.测量电源电压值。

4.合上电源刀闸，启动设备，给升压回路加电，逐步升压至预先确定的试验电压值：在0.25、0.5、0.75倍试验电压下各停留1分钟，读取泄漏电流值，在1.0倍试验电压下读取1分钟及5分钟泄漏电流值，交接时还应读取10分钟和15分钟泄漏电流值。

5.试验完毕，应先将升压回路中调压器退回零位并切断电源。

6.每次试验后，必须将电缆先经电阻对地放电，然后对地直接放电。

放电时，应使用绝缘棒，并可根据被试相放电火花的大小，大概了解其绝缘状况。

7.再次试验前，必须检查接地是否已从被试相上移开。

注意事项•试验时，应每相分别施加电压，其他非被试相应短路接地。

•每次改变试验接线时，应保证电缆电荷完全泄放完、电源断开、调压器处于零位，将待被试的相先接地，接线完毕后加压前取下该相的地线。

•泄漏电流值和不平衡系数只作为判断绝缘状况的参考，不能作为是否能投入运行的判据。

•注意温度和空气湿度对表面泄漏电流的影响•当空气湿度对表面泄漏电流远大于体积泄漏电流，电缆表面脏污易于吸潮，使表面泄漏电f)流增加，所以必须擦净表面，并应用屏蔽电极。
