安全气囊系统的结构与原理

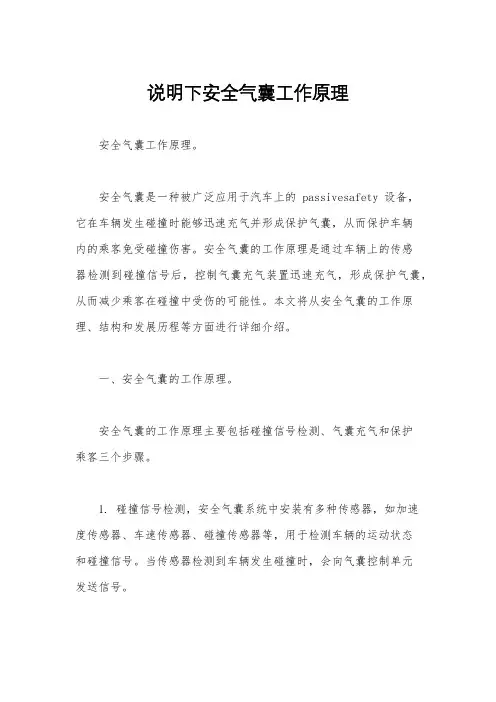

说明下安全气囊工作原理安全气囊工作原理。

安全气囊是一种被广泛应用于汽车上的 passivesafety 设备，它在车辆发生碰撞时能够迅速充气并形成保护气囊，从而保护车辆内的乘客免受碰撞伤害。

安全气囊的工作原理是通过车辆上的传感器检测到碰撞信号后，控制气囊充气装置迅速充气，形成保护气囊，从而减少乘客在碰撞中受伤的可能性。

本文将从安全气囊的工作原理、结构和发展历程等方面进行详细介绍。

一、安全气囊的工作原理。

安全气囊的工作原理主要包括碰撞信号检测、气囊充气和保护乘客三个步骤。

1. 碰撞信号检测，安全气囊系统中安装有多种传感器，如加速度传感器、车速传感器、碰撞传感器等，用于检测车辆的运动状态和碰撞信号。

当传感器检测到车辆发生碰撞时，会向气囊控制单元发送信号。

2. 气囊充气，接收到碰撞信号后，气囊控制单元会迅速启动气囊充气装置，向气囊内部发送高压气体，使气囊迅速充气，形成保护气囊。

充气过程通常在碰撞发生后的几十毫秒内完成，速度非常快。

3. 保护乘客，当气囊充气后，乘客在碰撞时会受到保护气囊的缓冲作用，减少身体受伤的可能性。

随后，气囊会迅速排气，以便乘客能够自由脱离车辆。

二、安全气囊的结构。

安全气囊通常由气囊模块、气囊充气装置、气囊控制单元和传感器等部件组成。

1. 气囊模块，气囊模块是安全气囊的主体部分，通常由聚酯纤维等材料制成，具有较强的抗拉伸性和耐磨性。

气囊模块通常安装在车辆的方向盘、仪表板、车门等位置，以便在碰撞时迅速充气形成保护气囊。

2. 气囊充气装置，气囊充气装置是安全气囊的核心部件，它能够接收气囊控制单元发送的信号，迅速充入高压气体，使气囊迅速充气。

充气装置通常由气体发生器、点火装置和气体储存罐等部件组成。

3. 气囊控制单元，气囊控制单元是安全气囊系统的控制中枢，它能够接收传感器发送的碰撞信号，并根据碰撞严重程度控制气囊充气装置的工作。

气囊控制单元通常还能够监测气囊系统的工作状态，并在系统故障时发出警报。

安全气囊工作原理
安全气囊的工作原理是通过感应车辆碰撞时的冲击力，快速填充气体进入气囊内部，从而形成一个柔软的防护物，以保护车辆驾驶员和乘客的安全。

安全气囊系统通常由传感装置、控制单元和气囊组成。

当传感装置检测到车辆发生碰撞时，传感装置会向控制单元发送信号。

控制单元会根据传感装置提供的信号，判断碰撞的严重程度和角度，并通过控制装置开启气囊系统。

接下来，控制装置会迅速放出化学反应剂到气囊内部。

这些化学反应剂与空气中的氮气发生反应，产生大量的气体。

这些气体迅速填充气囊内部，使气囊迅速膨胀形成一个柔软的防护物。

当驾驶员或乘客因车辆碰撞而受到冲击时，他们的身体会对气囊施加压力，从而使气囊承受这部分压力，减轻冲击力对人体的伤害。

在碰撞发生后的瞬间，气囊会快速膨胀并迅速放气，以在极短时间内提供最佳的防护效果。

需要注意的是，安全气囊仅能提供瞬间的防护作用，无法持续防护。

因此，在车辆发生碰撞后，驾驶员和乘客还是需要靠安全带等其他安全装置来提供持续的保护。

总体而言，安全气囊通过快速放气来吸收碰撞时的冲击力，从而减轻车辆碰撞对驾驶员和乘客的伤害，并提供一层额外的防护。

这种工作原理使安全气囊成为现代汽车安全系统中不可或缺的一部分。

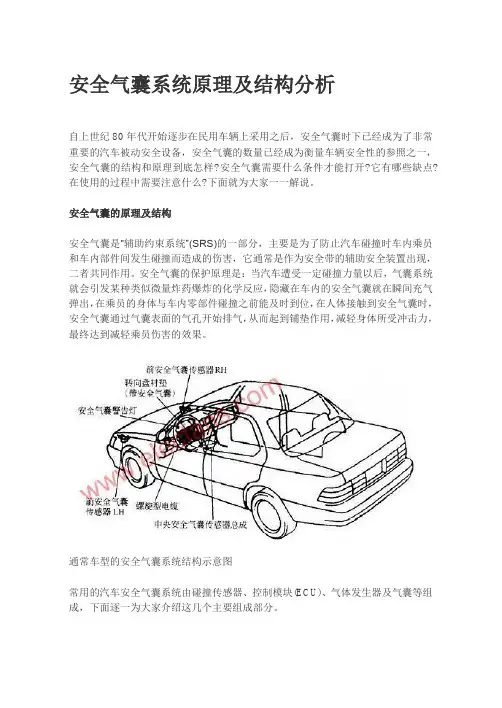

安全气囊系统原理及结构分析自上世纪80年代开始逐步在民用车辆上采用之后，安全气囊时下已经成为了非常重要的汽车被动安全设备，安全气囊的数量已经成为衡量车辆安全性的参照之一，安全气囊的结构和原理到底怎样?安全气囊需要什么条件才能打开?它有哪些缺点?在使用的过程中需要注意什么?下面就为大家一一解说。

安全气囊的原理及结构安全气囊是“辅助约束系统”(SRS)的一部分，主要是为了防止汽车碰撞时车内乘员和车内部件间发生碰撞而造成的伤害，它通常是作为安全带的辅助安全装置出现，二者共同作用。

安全气囊的保护原理是：当汽车遭受一定碰撞力量以后，气囊系统就会引发某种类似微量炸药爆炸的化学反应，隐藏在车内的安全气囊就在瞬间充气弹出，在乘员的身体与车内零部件碰撞之前能及时到位，在人体接触到安全气囊时，安全气囊通过气囊表面的气孔开始排气，从而起到铺垫作用，减轻身体所受冲击力，最终达到减轻乘员伤害的效果。

通常车型的安全气囊系统结构示意图常用的汽车安全气囊系统由碰撞传感器、控制模块(ECU)、气体发生器及气囊等组成，下面逐一为大家介绍这几个主要组成部分。

安全气囊系统传感器安全气囊传感器一般也称碰撞传感器，按照用途的不同，碰撞传感器分为触发碰撞传感器和防护碰撞传感器。

触发碰撞传感器也称为碰撞强度传感器，用于检测碰撞时的加速度变化，并将碰撞信号传给气囊电脑，作为气囊电脑的触发信号;防护碰撞传感器也称为安全碰撞传感器，它与触发碰撞传感器串联，用于防止气囊误爆。

按照结构的不同，碰撞传感器还可分为机电式碰撞传感器、电子式碰撞传感器以及机械式碰撞传感器。

防护碰撞传感器一般采用电子式结构，触发碰撞传感器一般采用机电结合式结构或机械式结构。

机电结合式碰撞传感器是利用机械的运动(滚动或转动)来控制电气触点动作，再由触点断开和闭合来控制气囊电路的接通和切断，常见的有滚球式和偏心锤式碰撞传感器。

电子式碰撞传感器没有电气触点，目前常用的有电阻应变式和压电效应式两种。

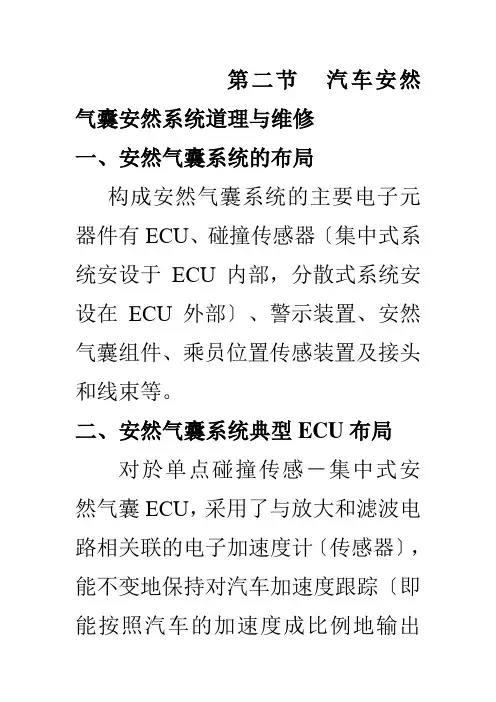

第二节汽车安然气囊安然系统道理与维修一、安然气囊系统的布局构成安然气囊系统的主要电子元器件有ECU、碰撞传感器〔集中式系统安设于ECU内部，分散式系统安设在ECU外部〕、警示装置、安然气囊组件、乘员位置传感装置及接头和线束等。

二、安然气囊系统典型ECU布局对於单点碰撞传感－集中式安然气囊ECU，采用了与放大和滤波电路相关联的电子加速度计〔传感器〕，能不变地保持对汽车加速度跟踪〔即能按照汽车的加速度成比例地输出电压〕。

与单片微机相关联的装置包罗：电源供应装置，给所有的电路提供工作电压。

属於这局部的两个重要电气装置包罗电荷泵和能量贮备〔又称备用电源，在碰撞过程中，一旦蓄电池连接松脱，仍能提供足够的贮电容量触发引爆管使安然气囊张开〕。

电荷泵具有提升能量贮备电压，使其高於汽车工作电压的能力。

当蓄电池、充电系统或发电机呈现故障时，电荷泵能维持能量贮备装置的最低工作电压。

别的，在提升能量贮备电压的同时，能检测引爆路电阻偏高等类似的故障；供单片微机监控用的监视计时器；供警示灯控制和故障诊断用的接口电路；触发司机或乘客侧充气组件的引爆电路。

引爆路一般由ECU内部电路及ECU的外部元器件组成。

外部元器件有：接头、电缆、滑环/盘簧〔仅司机路才有〕引爆管，对於分散式安然气囊系统还有电子机械碰撞传感器等。

ECU监控的首要任务，是在碰撞过程中监测可能阻碍成功引爆安然气囊的所有故障；进一步的任务是监测使安然气囊发生致伤、甚至致死的不当令引爆；与ECU 集成在一起的机－电安然传感器；选择输入电路。

“选择输入〞是用来向安然气囊ECU提供乘客座位、司机和乘客安然带的状态信息，这些信息经ECU处置後，除了具有前面提到能改变安然气囊充气速率的功能外，还有安然按捺功能。

对於乘客安然气囊，只有在乘客座位被占用、乘客安然带扣上以及安然气囊在较高阈值的情况下，才会引爆充气。

将司机安然气囊与乘客安然气囊分开控制，可以减少安然气囊不必要的张开；便利接入外部诊断设备，帮忙维修的串行数据线路。

凤凰网汽车汽车安全气囊系统组成及工作原理详解安全气囊在车辆发生碰撞时能够起到缓冲作用，从而降低撞击对车内乘客造成的伤害。

很多人将安全气囊等同于SRS，这是不准确的，其实安全气囊只是SRS的一种。

SRS是英文Supplementary Restraint System的缩写，中文含义是辅助防护系统，常见的辅助防护系统有安全气囊和安全带。

在很多汽车的转向盘上和仪表板右侧杂物箱上方都标有SRS或AIR BAG，这表示有安全气囊安装在此处。

安全气囊系统的组成安全气囊系统主要包括碰撞传感器、气囊电脑、系统指示灯、气囊组件以及连接线路，气囊组件主要包括气囊、气体发生器以及点火器等。

(1)碰撞传感器对于各汽车制造厂生产的车辆，碰撞传感器的安装位置不尽相同，而且碰撞传感器的名称也不统一，例如有些碰撞传感器按照工作原理也称为加速度传感器。

①按照用途的不同，碰撞传感器分为触发碰撞传感器和防护碰撞传感器。

触发碰撞传感器也称为碰撞强度传感器，用于检测碰撞时的减速度或惯性，并将碰撞信号传给气囊电脑，作为气囊电脑的触发信号；防护碰撞传感器也称为安全碰撞传感器，它与触发碰撞传感器串联，用于防止气囊误爆。

②按照结构的不同，碰撞传感器分为机电式碰撞传感器、电子式碰撞传感器以及机械式碰撞传感器。

防护碰撞传感器一般采用电子式结构，触发碰撞传感器一般采用机电结合式结构或机械式结构。

机电结合式碰撞传感器是利用机械的运动(滚动或转动)来控制电气触点动作，再由触点断开和闭合来控制气囊电路的接通和切断，常见的有滚球式和偏心锤式碰撞传感器。

电子式碰撞传感器没有电气触点，目前常用的有电阻应变式和压电效应式2种。

机械式碰撞传感器常见的有水银开关式，它是利用水银导电的特性来控制气囊电路的接通和切断。

③对于早期的汽车，一般设有多个触发碰撞传感器，安装位置一般在车身的前部和中部，例如车身两侧的翼子板内侧、前照灯支架下面以及发动机散热器支架两侧等部位。

随着碰撞传感器制造技术的发展，有些汽车将触发碰撞传感器安装在气囊电脑内。

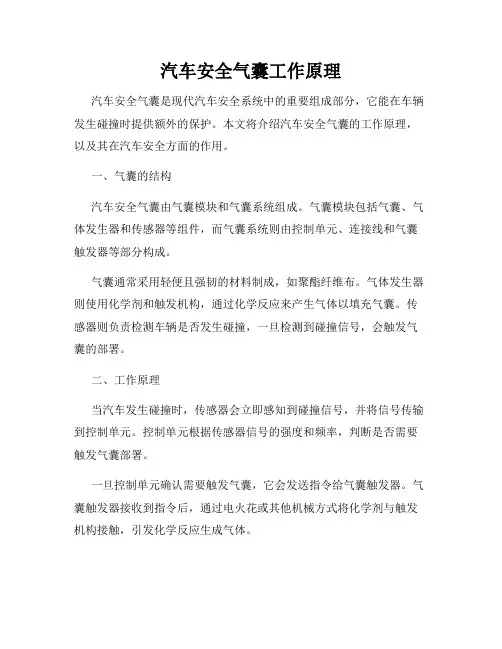

汽车安全气囊工作原理汽车安全气囊是现代汽车安全系统中的重要组成部分，它能在车辆发生碰撞时提供额外的保护。

本文将介绍汽车安全气囊的工作原理，以及其在汽车安全方面的作用。

一、气囊的结构汽车安全气囊由气囊模块和气囊系统组成。

气囊模块包括气囊、气体发生器和传感器等组件，而气囊系统则由控制单元、连接线和气囊触发器等部分构成。

气囊通常采用轻便且强韧的材料制成，如聚酯纤维布。

气体发生器则使用化学剂和触发机构，通过化学反应来产生气体以填充气囊。

传感器则负责检测车辆是否发生碰撞，一旦检测到碰撞信号，会触发气囊的部署。

二、工作原理当汽车发生碰撞时，传感器会立即感知到碰撞信号，并将信号传输到控制单元。

控制单元根据传感器信号的强度和频率，判断是否需要触发气囊部署。

一旦控制单元确认需要触发气囊，它会发送指令给气囊触发器。

气囊触发器接收到指令后，通过电火花或其他机械方式将化学剂与触发机构接触，引发化学反应生成气体。

生成的气体会迅速充满气囊，并使气囊膨胀成一个充气的保护装置。

气囊的充气速度非常快，通常在几十毫秒内就能充满，以迅速提供保护。

三、作用与意义汽车安全气囊是为了在碰撞时保护乘车人员而设计的。

它的部署能够减少乘车人员与车内硬物（如方向盘、仪表板等）之间的直接碰撞，从而减少伤害。

安全气囊主要有以下几个作用：1. 缓解碰撞冲击：汽车与其他物体或车辆发生碰撞时，安全气囊的部署能够减少乘车人员受到的冲击力，为乘车人员提供缓冲。

2. 保护头部和上身：在碰撞发生时，安全气囊能够迅速填充空间，并形成一个柔软的保护层。

这样可以减少头部和上身直接接触到车内硬物的可能性，减少头部和上身受到的损伤。

3. 配合安全带：安全气囊通常与安全带一起使用，二者相互配合可以提供更好的保护效果。

当气囊部署时，乘车人员需要靠在气囊上，同时紧紧系好安全带，以保持稳定且最大限度地减少前向位移。

总结：汽车安全气囊是一项重要的被动安全装置，通过在车辆碰撞时提供额外的保护，减少乘车人员的伤害。

汽车安全气囊系统的研发与改进自从汽车安全气囊系统的诞生以来，它已成为现代汽车行业中不可或缺的一部分。

随着科技的发展和人们对安全性能的要求不断提高，汽车安全气囊系统也在不断进行研发和改进，以提供更加全面和可靠的安全保护。

本文将从安全气囊系统的原理、研发历程以及改进方向等方面展开论述。

一、安全气囊系统的原理安全气囊系统是基于被动安全技术的一种装置，它主要由感应器、控制器和充气装置等组成。

当发生车辆碰撞时，感应器会迅速捕捉到撞击信号，并通过控制器向充气装置发送指令，使其迅速充气。

充气后的气囊会迅速展开，吸收碰撞冲击力，减轻乘客与车身碰撞的程度，从而对乘客起到保护作用。

二、安全气囊系统的研发历程1. 初期研发阶段安全气囊系统最早可追溯到20世纪60年代，最初是由美国汽车制造商开始进行研究和开发。

经过多年的努力，1966年美国的一家汽车制造商首次装备了系列生产车型上的安全气囊系统，标志着该技术迈入实用化阶段。

2. 成熟与推广阶段随着时间的推移，汽车安全气囊系统逐渐得到了广泛应用。

1980年代，许多汽车制造商开始在高端车型上采用安全气囊系统，并且逐步推广到中低端车型中。

同时，为了提高气囊系统的安全性能和适应不同碰撞情况，制造商们也对系统进行了不断的改进和完善。

3. 技术创新与发展阶段随着科技的进步和对安全性能要求的提高，汽车安全气囊系统也在不断迭代和升级。

1990年代末期，双气囊系统开始逐渐被采用，使得乘客和驾驶员都能得到更加全面的保护。

此后，侧面气囊、头部气囊、膝部气囊等不同位置的气囊也相继问世，进一步提升了碰撞安全性能。

三、安全气囊系统的改进方向1. 多重气囊系统的应用：通过在不同位置安装不同类型的气囊，可以更好地适应不同碰撞情况，提供更全面的保护。

例如，结合双气囊系统和侧面气囊系统，可以同时保护乘客的头部和躯干。

2. 传感器技术的改进：利用先进的传感器技术，可以更准确地感知碰撞信号，并减少误触发或未触发的情况。

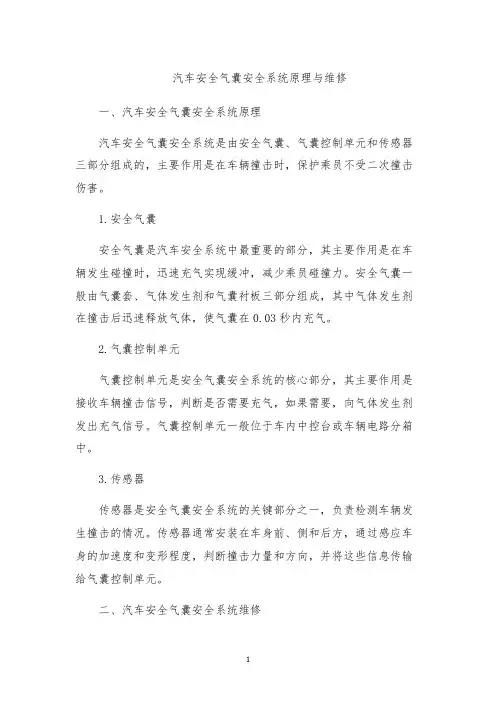

汽车安全气囊安全系统原理与维修一、汽车安全气囊安全系统原理汽车安全气囊安全系统是由安全气囊、气囊控制单元和传感器三部分组成的，主要作用是在车辆撞击时，保护乘员不受二次撞击伤害。

1.安全气囊安全气囊是汽车安全系统中最重要的部分，其主要作用是在车辆发生碰撞时，迅速充气实现缓冲，减少乘员碰撞力。

安全气囊一般由气囊套、气体发生剂和气囊衬板三部分组成，其中气体发生剂在撞击后迅速释放气体，使气囊在0.03秒内充气。

2.气囊控制单元气囊控制单元是安全气囊安全系统的核心部分，其主要作用是接收车辆撞击信号，判断是否需要充气，如果需要，向气体发生剂发出充气信号。

气囊控制单元一般位于车内中控台或车辆电路分箱中。

3.传感器传感器是安全气囊安全系统的关键部分之一，负责检测车辆发生撞击的情况。

传感器通常安装在车身前、侧和后方，通过感应车身的加速度和变形程度，判断撞击力量和方向，并将这些信息传输给气囊控制单元。

二、汽车安全气囊安全系统维修1.安全气囊维修安全气囊一般不需要定期保养，但在车辆发生碰撞后，需检查气囊是否正常充气。

检查时，可以观察气囊表面是否有明显损伤，以及气囊是否正常充气完整展开。

如果气囊出现损坏或充气不完整，需要更换气囊，气囊更换时需要将电池断开防止误操作。

2.控制单元维修气囊控制单元一般不需要维修，但当控制单元出现故障导致气囊无法正常充气时，需更换控制单元。

在更换控制单元时，需要选择原厂配件，严格按照更换流程操作，以保证安全气囊系统的正常运行。

3.传感器维修传感器的检查和维护一般由汽车维修点完成，需要检查传感器是否正常灵敏，是否有积尘或损坏。

如果传感器出现故障，需要更换传感器。

汽车安全气囊安全系统对于车辆的安全至关重要，需要定期检查和合理维护，以保证其正常运行。

任何时候，如果安全气囊出现异常，建议尽快联系专业的汽车维修点进行维修和更换。

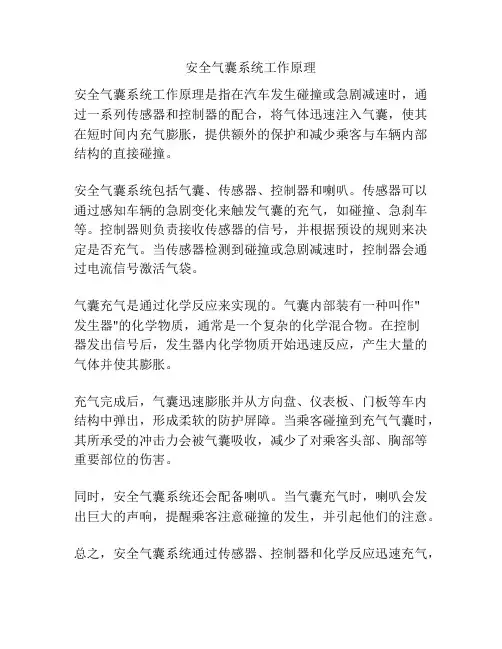

安全气囊系统工作原理
安全气囊系统工作原理是指在汽车发生碰撞或急剧减速时，通过一系列传感器和控制器的配合，将气体迅速注入气囊，使其在短时间内充气膨胀，提供额外的保护和减少乘客与车辆内部结构的直接碰撞。

安全气囊系统包括气囊、传感器、控制器和喇叭。

传感器可以通过感知车辆的急剧变化来触发气囊的充气，如碰撞、急刹车等。

控制器则负责接收传感器的信号，并根据预设的规则来决定是否充气。

当传感器检测到碰撞或急剧减速时，控制器会通过电流信号激活气袋。

气囊充气是通过化学反应来实现的。

气囊内部装有一种叫作"
发生器"的化学物质，通常是一个复杂的化学混合物。

在控制
器发出信号后，发生器内化学物质开始迅速反应，产生大量的气体并使其膨胀。

充气完成后，气囊迅速膨胀并从方向盘、仪表板、门板等车内结构中弹出，形成柔软的防护屏障。

当乘客碰撞到充气气囊时，其所承受的冲击力会被气囊吸收，减少了对乘客头部、胸部等重要部位的伤害。

同时，安全气囊系统还会配备喇叭。

当气囊充气时，喇叭会发出巨大的声响，提醒乘客注意碰撞的发生，并引起他们的注意。

总之，安全气囊系统通过传感器、控制器和化学反应迅速充气，
形成一个柔软的防护层，保护乘客免受车内结构的撞击，并减少碰撞对人体的伤害。

安全气囊系统工作原理
安全气囊系统是现代汽车上的重要 passives 安全装置之一，它的作用是在车辆
发生碰撞时，能够迅速充气并形成保护气囊，减轻乘员在碰撞中受到的伤害。

那么，安全气囊系统是如何工作的呢？接下来，我们将详细介绍安全气囊系统的工作原理。

首先，安全气囊系统是由传感器、控制单元和气囊组成的。

当车辆发生碰撞时，传感器会立即感知到碰撞的冲击力，然后将信号传输给控制单元。

控制单元会根据传感器的信号判断碰撞的严重程度，并在必要时触发气囊充气装置。

其次，气囊充气装置是安全气囊系统的核心部件，它包括气体发生器和气囊。

当控制单元判断需要充气时，气体发生器会迅速产生高压气体，并将其送入气囊中。

气囊在接收到高压气体后会迅速充气，形成一个柔软的保护气囊，以减轻乘员在碰撞中受到的冲击力。

最后，安全气囊系统的工作原理可以总结为，传感器感知碰撞、控制单元判断
碰撞严重程度并触发气囊充气装置、气囊充气形成保护气囊。

整个过程需要在极短的时间内完成，以确保乘员在碰撞中得到及时的保护。

总的来说，安全气囊系统的工作原理是基于先进的传感技术和气囊充气装置，
能够在车辆发生碰撞时迅速充气形成保护气囊，保护乘员免受严重伤害。

它是现代汽车 passives 安全装置中的重要一环，对于提高车辆碰撞安全性起着至关重要的作用。

安全气囊的工作原理物理解释
安全气囊是汽车中的一种主动安全装置，它通过快速充气和缓慢放气的过程，来保护乘车人员在发生碰撞时的头部和胸部免受严重撞击的伤害。

其主要工作原理可以用物理学原理解释如下：
1. 碰撞感应：车辆中的安全气囊系统通常配备有碰撞传感器。

当发生车辆碰撞时，这些传感器会检测到车辆的速度突然改变或受到冲击，从而启动安全气囊系统。

2. 加速度感知：碰撞传感器会测量车辆产生的加速度。

在具体工作中，通常会使用压电传感器，该传感器能够将压力转化为电荷，通过测量电荷的大小来获得加速度的信息。

3. 快速充气：当碰撞传感器检测到车辆发生碰撞后，会迅速触发气体发生器（通常是以固态化合物爆炸产生气体的），产生大量高温、高压的气体。

4. 缓慢放气：气体进入安全气囊后，安全气囊会迅速充气膨胀以保护乘客免受撞击，防止头部和胸部碰撞到车辆内部的硬性部件。

然后，安全气囊缓慢放气，以减少人体撞击后受到的冲击力，从而减小伤害。

5. 动量守恒：根据动量守恒定律，在碰撞中，车辆和乘车人员会获得相互作用的力，由于安全气囊的充气和放气过程需要时间，因此安全气囊能够延迟乘车人
员与车辆内硬件的碰撞时间，从而减小乘车人员所受到的冲击力，降低头部和胸部的伤害程度。

通过快速充气和缓慢放气的过程，安全气囊能够在车辆碰撞时减小乘车人员身体部位与车辆内硬件之间的碰撞力，从而有效地保护乘车人员免受严重伤害。

安全气囊系统简介安全气囊系统是一种重要的汽车安全装置，旨在在车辆发生碰撞时为乘客和司机提供保护。

本文将介绍安全气囊系统的工作原理、优点、缺点以及实际应用。

安全气囊系统的工作原理安全气囊系统主要由传感器、气囊和充气器组成。

传感器位于车辆的前部和内部，用于检测碰撞程度和方向。

当传感器检测到碰撞达到一定程度时，它将向气囊控制单元发送信号。

气囊控制单元接收到信号后，将向气囊充气器发送指令，使其释放气体，使气囊在乘客和方向盘之间展开。

展开的气囊可以减轻乘客在碰撞时的冲击力，从而降低受伤风险。

安全气囊系统的优点1、保护乘客：安全气囊系统可以有效地减轻在正面碰撞中乘客的受伤程度，特别是胸部和头部。

2、适应不同车型：安全气囊系统可以根据不同车型的设计和需求进行定制，以确保最佳的保护效果。

3、安全性高：经过多年的发展和改进，安全气囊系统的安全性已经得到了极大的提高，有效地降低了交通事故中的伤亡率。

安全气囊系统的缺点1、成本高：安全气囊系统的成本较高，会提高整车的售价。

2、容易误判：安全气囊系统有时会因为车辆的轻微碰撞而启动，这可能会导致乘客不必要的恐慌和误判。

3、需要维护：安全气囊系统需要定期进行检查和维护，以确保其正常工作。

实际应用案例安全气囊系统在汽车工业中得到了广泛应用。

例如，在某次严重的交通事故中，一辆汽车与前方车辆发生了追尾。

由于该车辆装备了安全气囊系统，所有乘客都得到了有效的保护，仅受轻微伤。

总结与展望安全气囊系统是一种重要的汽车安全装置，能够为乘客和司机提供有效的保护。

然而，该系统也存在一些缺点，如成本高、容易误判等。

未来，随着技术的不断发展和进步，安全气囊系统将会得到进一步的改进和完善，为道路交通安全作出更大的贡献。

我们也应该了解并注意安全气囊系统的使用方法，以便在发生事故时最大限度地发挥其保护作用。
