标准件螺纹轴承专业知识及CAD画法

教你在CAD中进行螺纹绘制在CAD软件中进行螺纹绘制是一个常见且重要的技能，可以帮助我们实现各种设计需求。

下面将为大家介绍一种简单而有效的方法来在CAD中进行螺纹绘制。

步骤1：选择合适的工具和单位首先，在CAD软件中选择一个合适的绘图工具，比如线、圆、弧等。

根据需求，选择合适的单位，如毫米或英寸等。

步骤2：创建基本几何图形根据螺纹的要求，我们需要创建基本的几何图形。

比如，可以使用线工具创建一个螺纹轴线，使用圆工具创建螺纹的外径。

根据需要还可以创建其他必要的几何图形，如螺纹的内径、深度等。

步骤3：绘制螺纹轮廓接下来，我们可以利用CAD软件的绘图工具来绘制螺纹的轮廓。

这里介绍两种常用的方法来进行螺纹的绘制。

方法一：使用旋转和复制操作在CAD软件中，我们可以使用旋转和复制操作来绘制螺纹。

首先，将螺纹轴线旋转至适当的角度。

然后，利用复制操作按照一定的间距复制螺纹的一小段轮廓。

重复这个过程，直到完成整个螺纹的绘制。

方法二：使用螺纹绘制插件除了手动绘制螺纹，还可以利用CAD软件提供的螺纹绘制插件来快速完成绘制。

这些插件通常提供了各种不同类型的螺纹标准以及参数设置选项。

只需要选择适当的参数，插件就可以自动绘制出符合要求的螺纹。

步骤4：调整细节并完善绘制完成螺纹轮廓的绘制后，我们可以进行一些必要的调整和完善。

根据需要，可以使用修剪、延伸、倒角等功能对螺纹进行进一步的加工。

此外，还可以根据实际情况添加文字标注、尺寸标注等，使螺纹绘制更加准确和清晰。

步骤5：保存和导出最后，保存绘制好的螺纹图形，并根据需要导出为各种常见的文件格式，如dwg、dxf等。

这样，我们就可以将螺纹图形输出供他人查看或进行进一步的制造加工。

以上就是在CAD软件中进行螺纹绘制的简单介绍。

通过选择合适的工具和单位，创建基本几何图形，绘制螺纹轮廓，调整细节并完善绘制，最后保存和导出，我们可以轻松地在CAD中完成螺纹的绘制任务。

希望本文对大家有所帮助。

CAD中绘制螺纹图案的技巧螺纹图案在工程设计中经常被使用，它可以用于螺栓、螺母、螺旋桨等机械装置的绘制。

在CAD软件中绘制螺纹图案并不困难，下面将介绍一些常用的技巧。

第一步，选择适当的单位和标准在开始绘制螺纹图案前，首先需要选择适当的单位制和标准。

常用的单位制有英制和公制，根据设计需求选择合适的单位制。

同时，还需要选择合适的螺纹标准，例如ISO标准、UNC标准、UNF标准等。

第二步，绘制螺纹基线在绘制螺纹图案前，需要先绘制螺纹的基线。

通常，螺纹的基线是一条与轴线平行的直线。

在CAD软件中，可以利用直线绘制工具来绘制基线。

第三步，绘制螺纹的截面形状螺纹的截面形状有多种类型，例如三角形螺纹、矩形螺纹、梯形螺纹等。

根据设计要求选择合适的螺纹类型，并使用CAD软件中的画图工具绘制出螺纹的截面形状。

绘制时需要考虑螺距、螺纹高度和螺纹角等参数。

第四步，利用阵列工具复制螺纹在绘制一个完整的螺纹图案时，可以利用CAD软件提供的阵列工具来复制螺纹。

首先，将绘制好的螺纹截面形状进行复制，并按照规定的螺距进行调整。

然后，利用阵列工具按照需要的数量和方向进行复制。

第五步，处理螺纹的头部和尾部螺纹图案通常有头部和尾部两部分。

在CAD软件中，可以使用画圆工具绘制螺纹的头部和尾部，并根据需要进行调整。

第六步，修整螺纹图案在绘制完整的螺纹图案后，可能需要对其进行一些修整。

例如，删除多余的线条、调整线条的位置等。

CAD软件中提供了丰富的修整工具，可以根据需要进行操作。

第七步，添加螺纹的文字说明为了帮助他人理解螺纹图案，可以在CAD软件中添加文字说明。

例如，标注螺距、标注螺纹名称等。

选择合适的文字工具，在螺纹图案旁边添加文字说明。

第八步，保存和导出在完成螺纹图案的绘制后，不要忘记保存设计文件。

CAD软件通常支持多种文件格式的保存，例如DWG、DXF、PDF等。

根据需要选择合适的文件格式保存设计文件。

以上就是在CAD软件中绘制螺纹图案的一些常用技巧。

CAD螺栓、螺纹画法实例演示
一、粗牙螺栓M16图形实例
二、画法步骤
1、画法的总思路：六角头实体，光杆部分实体，螺纹部分实体。

此处只介绍螺纹部分实体。

2、查标准计算出M16粗牙螺纹相关数据、三角形牙型数据，
以12.75直径划螺旋，命令：，比如划4圈螺纹，圈高以螺距2为基准，但是在实际确定圈高时要略大于螺距，如
2.01，为了在扫掠时能够实现，如果等于螺距牙型不能扫掠，
所以只能略大于螺距的近似画法，各种螺纹近似圈高实际尺寸可以自己总结。

3、画出原始牙型，方向如下图
扫掠牙型，选择基点选项扫掠，路径旋转螺旋线，以图中边中点为基点。

实现以下实体。

4、以上螺纹已经画出，下面修正牙型：
（1）在螺纹中心画直径13.84圆柱实体，修正原始小径为螺纹小径取并集。

（2）画内直径16，外直径超过螺纹计算大径大一些的圆筒，差集以修正螺纹大径。

至此螺纹部分完成。

把此部分存入块以备插入使用，长度方向复制后并集可以得到不同长度的螺纹长度。

用AutoCAD绘制螺纹的实用技巧AutoCAD是一款功能强大的计算机辅助设计软件，广泛应用于各个行业中。

在机械设计中，螺纹是一个非常常见的元件，正确绘制螺纹在产品设计中起着至关重要的作用。

本文将介绍一些用AutoCAD绘制螺纹的实用技巧。

一、选择合适的单位和标准在使用AutoCAD绘制螺纹之前，我们首先要选择合适的单位和标准。

螺纹的绘制需要精确的尺寸，因此我们通常选择毫米作为单位，并根据实际需求选择相应的机械标准。

二、使用线型画出螺纹轮廓绘制螺纹的第一步是画出轮廓线。

选择“线型”工具，然后根据螺纹的尺寸，在图纸上绘制出螺纹的基本轮廓。

螺纹的轮廓可以根据需要进行细分，可以选择扁平螺纹、圆形螺纹等不同类型。

三、使用线型绘制螺纹的支撑线在绘制螺纹之前，我们需要在轮廓线上添加一些支撑线，以帮助我们更好地绘制螺纹。

这些支撑线一般是绘制在轮廓线上的平行线，用于指导螺纹的绘制方向和间距。

我们可以使用“偏移”工具或“复制”工具来绘制这些支撑线。

四、使用螺纹工具绘制螺纹AutoCAD提供了专门的螺纹工具，可以帮助我们更方便地绘制螺纹。

在“插入”菜单中选择“螺纹”，然后根据提示输入螺纹的参数，如螺纹的类型、径向距离、螺距等。

然后，选择需要绘制螺纹的轮廓线，AutoCAD会自动绘制出符合要求的螺纹。

五、修饰螺纹线型绘制完螺纹后，我们可以根据需要对螺纹进行修饰。

可以使用“编辑”工具对螺纹线型进行修改，添加一些符号、箭头等，以便更好地表达螺纹的特征。

六、创建螺纹图例为了更好地表达螺纹的参数和特征，我们可以创建一个螺纹图例。

选择合适的文字工具，将螺纹的直径、螺距等参数添加到图例中，并标注清楚。

螺纹图例可以帮助其他人更好地理解螺纹的设计意图。

七、使用块参照库如果我们在不同的设计中频繁使用螺纹，可以将螺纹保存为块参照库。

这样，下次绘制螺纹时，只需要从参照库中选择相应的块参照即可，不需要重新绘制。

综上所述，以上是使用AutoCAD绘制螺纹的一些实用技巧。

用CAD软件绘制螺纹的方法与技巧绘制螺纹是CAD软件中常见的任务之一，掌握绘制螺纹的方法与技巧对于工程师和设计师们来说非常重要。

本文将介绍使用CAD软件进行螺纹绘制的基本步骤和常用技巧。

一、准备工作在开始绘制螺纹之前，首先需要明确螺纹的规格和参数，包括螺距、螺纹类型、直径等信息。

这些参数将直接影响到螺纹的绘制结果，因此需要在绘制之前进行准确的测量和计算。

二、选择绘图工具CAD软件提供了多种工具和命令来绘制螺纹，如旋转、倒角、镜像等功能。

根据不同的螺纹类型和要求，选择合适的绘图工具将大大提高绘制效率和质量。

三、绘制螺纹1. 新建绘图文件：打开CAD软件，点击“新建”按钮创建一个空白绘图文件。

2. 绘制基准线：根据螺纹的直径和螺距，在绘图界面上绘制一条与螺纹轴线平行的直线作为螺纹的基准线。

3. 绘制螺纹轮廓：根据螺纹规格和参数，选择合适的绘图功能，在基准线上绘制螺纹的轮廓。

可以使用“偏移”命令复制基准线，并在新线上绘制螺纹的剖面。

4. 补充细节：根据需要，可以使用“圆角”和“倒角”命令为螺纹的轮廓添加圆滑边缘或斜面。

这将使螺纹看起来更加真实和精确。

5. 验证尺寸：绘制完成后，使用CAD软件提供的测量工具验证螺纹的尺寸是否符合设计要求。

四、常用技巧1. 使用数组命令：CAD软件通常提供数组命令，可以通过指定间距和数量快速生成一系列平行的螺纹。

这对于绘制较长的螺纹或者多个相同螺纹的情况非常有用。

2. 使用参数化设计：一些高级CAD软件支持参数化设计，即可以通过调整参数值来改变设计中的尺寸和形状。

通过定义一些基本参数，如螺距和直径，可以轻松地生成不同规格的螺纹。

3. 应用材质和质感：CAD软件中的材质和质感功能可以使螺纹外观更加逼真。

根据实际需要，选择合适的材质和质感来增加螺纹的真实感和可视效果。

总结：CAD软件提供了丰富的工具和功能，使得绘制螺纹变得更加高效和精确。

通过掌握绘制螺纹的基本步骤和常用技巧，可以轻松地实现各种类型和规格的螺纹绘制。

CAD画螺纹方法螺纹是机械制造中经常使用的一种连接方式，它可以使零部件之间实现螺旋紧固，提高工件的可靠性和稳定性。

在CAD软件中，如何画出标准的螺纹就是工程师们关注的重点。

本文将介绍几种常用的CAD画螺纹方法，步骤清晰，易于操作。

一、直接绘制法在AutoCAD、Pro/E、CATIA等CAD软件中，直接绘制螺纹是最简单也是最常用的方法。

该方法的优点是快捷、直观，缺点是需要手动输入许多参数。

下面以Pro/E软件为例，介绍如何使用直接绘制法画螺纹：步骤一：选择绘制直线工具，在距离起点一定距离的位置开始画出一条直线。

步骤二：选择绘制螺旋曲线工具，输入螺纹高度和螺距等参数，并选择合适的起点和终点位置。

步骤三：选择绘制切线工具，在螺旋线上选择一个点，输入相应的方向角度。

步骤四：选择绘制圆弧工具，根据螺纹的外径和螺距计算出心圆直径和圆弧半径，并在螺旋线上确定圆心和起止角度。

步骤五：重复上述步骤，直至完成整个螺纹的绘制。

在这个过程中，需要根据具体的参数仔细计算和选择。

除此之外，Pro/E还提供了其他各种功能，如草图、实体建模和特征库等，可以极大地提高绘图效率和精度。

二、自动绘制法如果直接绘制螺纹过于繁琐，也可以使用CAD软件中的自动绘制功能。

这种方法需要使用插件或脚本来实现，但是速度较快，精度较高。

下面以CADTools插件为例，介绍如何使用自动绘制法画螺纹：步骤一：安装CADTools插件，并在软件中打开相应的工作界面。

步骤二：选择螺纹绘制工具，输入螺距、螺旋方向和轴向长度等参数。

步骤三：按照插件的提示，输入螺纹的起始点和终止点。

步骤四：选择螺纹的截面形状和尺寸，如圆形、方形、三角形等。

步骤五：等待插件自动生成螺纹图形，并对其进行修正和调整。

这种方法减少了手动输入的过程，提高了绘图的速度和准确性。

但是由于插件的不同，具体的操作步骤和参数设置也会有所不同。

三、导入模型法如果需要在一个比较复杂的工程项目中添加螺纹，直接绘制法和自动绘制法可能无法满足需求。

CAD中绘制螺纹和螺母的技巧螺纹和螺母是常见的机械零件，在CAD软件中绘制它们可以帮助我们更好地理解和设计工程项目。

本文将向大家介绍一些绘制螺纹和螺母的技巧，希望对使用CAD软件进行机械设计的朋友们有所帮助。

一、绘制螺纹在CAD软件中，绘制螺纹可以通过利用线段、圆弧和偏移等命令来完成。

下面我们以绘制内螺纹为例，演示一下具体的步骤。

首先，选择绘制线段的命令，并在绘图界面上绘制一个与螺纹轴线平行的线段，这个线段将作为螺纹的中心轴线。

然后，选择偏移命令，并将之前绘制的线段偏移出一定距离，即为螺纹的半径。

接下来，选择绘制圆弧的命令，并在底部的线段上绘制出一个半径等于螺纹半径的圆弧，这个圆弧将作为螺纹的截面。

最后，使用偏移命令将刚才绘制的圆弧向内偏移，来绘制螺纹的螺距。

二、绘制螺母螺母是与螺纹搭配使用的零件，我们可以利用CAD软件快速绘制出螺母的图形。

下面我们以绘制六边形螺母为例，介绍具体的步骤。

首先，选择绘制六边形的命令，并在绘图界面上绘制一个六边形，这个六边形将作为螺母的外形边界。

然后，使用六边形内接圆的命令，绘制出一个与六边形外接圆相切的内接圆，这个圆将作为螺母的攻丝孔。

接下来，利用偏移命令，在六边形的各个边界上分别绘制出与攻丝孔相切的圆，这些圆将作为螺母的凹槽。

最后，使用修剪命令将多余部分删除，绘制完成。

三、绘制螺纹和螺母的注意事项在绘制螺纹和螺母时，我们需要注意以下几个方面：1.单位选择：在CAD中，单位的选择对于绘制的准确性非常重要。

我们需要根据实际需求选择合适的单位，比如毫米、厘米或英寸。

2.层次设置：为了方便后续的图层管理和编辑，我们可以将螺纹和螺母设置在不同的图层中。

这样可以更好地管理和控制绘制的图形。

3.参数设置：在绘制螺纹和螺母时，我们可以根据实际需求设置一些参数，比如螺距、螺纹深度等。

这样可以根据项目需求进行定制。

4.尺寸标注：在绘制螺纹和螺母时，我们可以使用CAD软件提供的尺寸标注功能进行标注。

螺纹紧固件的通用画法和CAD画法，一文读懂！金妹子说今天给大家分享的技术干货是——螺纹紧固件的通用画法和CAD 画法，主要从规则、画法详解、实例、尺寸、基本要素等方面展开，一起学习吧~螺纹紧固件的通用画法01六角头螺栓、六角螺母的规定画法02六角盖形螺母、紧定螺钉、平垫圈、弹簧垫圈的规定画法03双头螺柱的现行标准及画法04内六角圆柱头螺钉、沉头螺钉、半圆头螺钉、盘头螺钉的规定画法05内六角圆柱头螺钉、沉头螺钉、半圆头螺钉、盘头螺钉的规定画法06螺纹局部结构的画法与标注07六角头螺栓和六角螺母的简化画法国家标准允许在绘制六角头螺栓的头部和六角螺母时，采用简化画法。

08六角头螺栓连接的画法注意：剖与不剖——剖切：被紧固连接的零件；不剖：螺栓、螺母、垫圈。

09画盲孔内螺纹应注意什么？10盲孔内螺纹的画法内螺纹小径用粗实线，大径用细实线绘制。

孔的深度为什么要比螺纹深0.5d？这个问题困扰了不少人。

现在我们用丝锥来解释……11加工内螺纹的刀具——丝锥简介12普通螺纹的基本尺寸及各部名称D—内螺纹大径（公称直径）；d—外螺纹大径（公称直径）；D2 —内螺纹中径；d2—外螺纹中径；D1—内螺纹小径；d1—外螺纹小径；P—螺距；H—原始三角形高度。

螺纹中径和小径值是按下列公式计算的，计算数值需圆整到小数点后的第三位。

螺纹中径和小径值也可从GB/T 196—2003表1中查得。

决定螺纹的基本要素有三个：1、牙型角α螺纹轴向剖面内螺纹两侧面的夹角。

2、螺距P 它是沿轴线方向上相邻两牙间对应点的距离。

3、螺纹中径D2（d2）它是一个假想圆柱体的直径。

在中径处的螺纹牙厚和牙槽宽相等。

只有内外螺纹中径都相等时，两者才能很好地配合。

13螺旋线的形成常用紧固件的CAD画法金蜘蛛紧固件网整理。

CAD螺纹画法及相关知识（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

相邻两牙侧面间的夹角称为牙型角。

常用普通螺纹的牙型为三角形，牙型角为60°。

②大径、小径和中径：大径：是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。

小径：是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。

在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。

(如图8-1所示)③线数：形成螺纹的螺旋线的条数称为线数。

有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

④螺距和导程：螺距：相邻两牙在中径线上对应两点轴向的距离称为螺距。

同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。

线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。

螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。

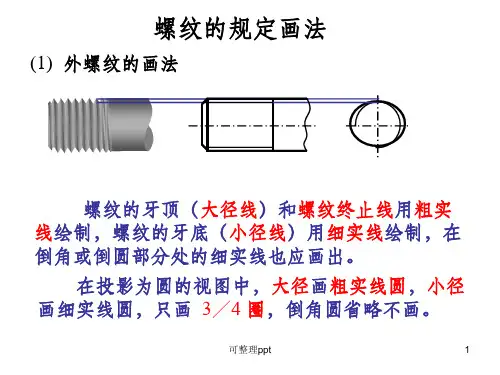

（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。

在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。

若为盲孔，采用比例画法时，终止线到孔的末端的距离可按0.5倍的大径绘制，钻孔时在末端形成的锥面的锥角按120度绘制（图8-4）。
