AUTO CAD制作增强属性标准图框

cad图框标准CAD图框标准。

一、概述。

CAD图框是CAD绘图中的重要组成部分，它规范了图纸的布局、尺寸和标注，是绘图过程中必不可少的一环。

本文档将详细介绍CAD图框的标准规范，帮助大家更好地理解和应用CAD图框。

二、CAD图框的作用。

CAD图框是用来规范绘图的布局，它包括了标题栏、图框线、图幅标注、比例尺等内容，能够使绘图更加规范、美观。

同时，CAD图框还可以提高绘图效率，减少绘图过程中的出错概率，提高绘图质量。

三、CAD图框的标准尺寸。

1. 标题栏，标题栏应位于图框的顶部，高度一般为15mm，用于填写图纸名称、图号、版本号等信息。

2. 图框线，图框线应与图纸边框平行，距离图纸边缘一定距离，一般为10mm。

图框线的粗细一般为0.35mm，线型为实线。

3. 图幅标注，图幅标注应位于图框的右下角，用于标注图纸的比例尺和图幅尺寸。

4. 比例尺，比例尺应清晰、准确地标注在图幅标注中，以便读者正确理解图纸的比例关系。

四、CAD图框的设计原则。

1. 简洁明了，CAD图框应设计简洁明了，不宜过于繁杂和复杂，以便于绘图人员快速理解和应用。

2. 规范统一，CAD图框的设计应符合相关的标准规范，保持统一性，避免出现个性化的设计，以免影响图纸的整体美观。

3. 信息齐全，CAD图框中的各项信息应齐全、准确，包括图纸名称、图号、版本号、比例尺等内容，方便读者正确理解和使用图纸。

五、CAD图框的制作方法。

1. 使用模板，在CAD绘图软件中，可以事先设计好CAD图框的模板，包括标题栏、图框线、图幅标注等内容，以便在绘图过程中直接调用。

2. 自定义设置，根据实际需要，可以自定义CAD图框的设置，包括图框线的粗细、标题栏的位置、比例尺的大小等内容，以满足不同绘图要求。

3. 参考标准，在CAD图框的制作过程中，可以参考相关的标准规范，保证CAD图框的设计符合标准要求，提高图纸的质量。

六、CAD图框的应用注意事项。

1. 标注清晰，CAD图框中的各项标注应清晰、准确，避免出现模糊或错误的情况，以免影响图纸的使用。

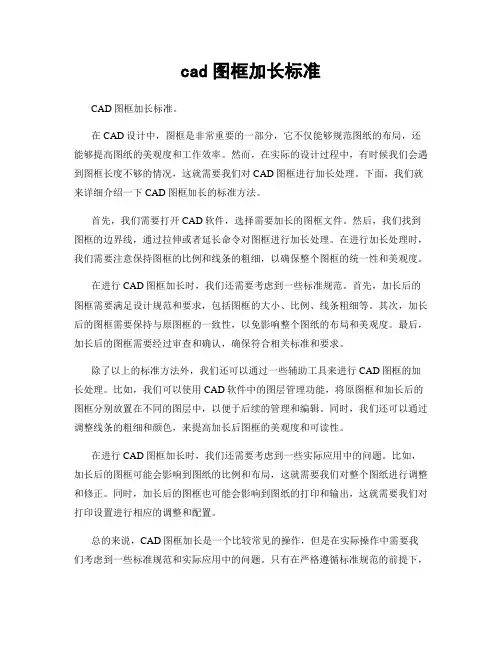

cad图框加长标准CAD图框加长标准。

在CAD设计中，图框是非常重要的一部分，它不仅能够规范图纸的布局，还能够提高图纸的美观度和工作效率。

然而，在实际的设计过程中，有时候我们会遇到图框长度不够的情况，这就需要我们对CAD图框进行加长处理。

下面，我们就来详细介绍一下CAD图框加长的标准方法。

首先，我们需要打开CAD软件，选择需要加长的图框文件。

然后，我们找到图框的边界线，通过拉伸或者延长命令对图框进行加长处理。

在进行加长处理时，我们需要注意保持图框的比例和线条的粗细，以确保整个图框的统一性和美观度。

在进行CAD图框加长时，我们还需要考虑到一些标准规范。

首先，加长后的图框需要满足设计规范和要求，包括图框的大小、比例、线条粗细等。

其次，加长后的图框需要保持与原图框的一致性，以免影响整个图纸的布局和美观度。

最后，加长后的图框需要经过审查和确认，确保符合相关标准和要求。

除了以上的标准方法外，我们还可以通过一些辅助工具来进行CAD图框的加长处理。

比如，我们可以使用CAD软件中的图层管理功能，将原图框和加长后的图框分别放置在不同的图层中，以便于后续的管理和编辑。

同时，我们还可以通过调整线条的粗细和颜色，来提高加长后图框的美观度和可读性。

在进行CAD图框加长时，我们还需要考虑到一些实际应用中的问题。

比如，加长后的图框可能会影响到图纸的比例和布局，这就需要我们对整个图纸进行调整和修正。

同时，加长后的图框也可能会影响到图纸的打印和输出，这就需要我们对打印设置进行相应的调整和配置。

总的来说，CAD图框加长是一个比较常见的操作，但是在实际操作中需要我们考虑到一些标准规范和实际应用中的问题。

只有在严格遵循标准规范的前提下，我们才能够保证加长后的图框符合设计要求和美观度。

希望以上内容能够对大家有所帮助，谢谢！以上就是关于CAD图框加长标准的详细介绍，希望对大家有所帮助。

在实际操作中，我们需要严格遵循标准规范，保持图框的一致性和美观度，以确保整个图纸的质量和效果。

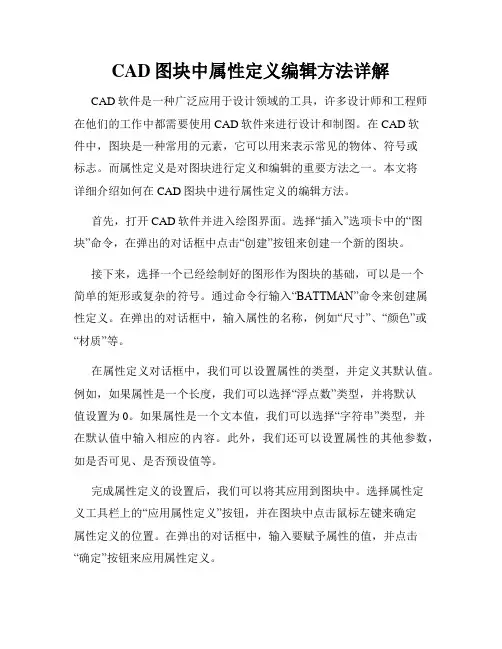

CAD图块中属性定义编辑方法详解CAD软件是一种广泛应用于设计领域的工具，许多设计师和工程师在他们的工作中都需要使用CAD软件来进行设计和制图。

在CAD软件中，图块是一种常用的元素，它可以用来表示常见的物体、符号或标志。

而属性定义是对图块进行定义和编辑的重要方法之一。

本文将详细介绍如何在CAD图块中进行属性定义的编辑方法。

首先，打开CAD软件并进入绘图界面。

选择“插入”选项卡中的“图块”命令，在弹出的对话框中点击“创建”按钮来创建一个新的图块。

接下来，选择一个已经绘制好的图形作为图块的基础，可以是一个简单的矩形或复杂的符号。

通过命令行输入“BATTMAN”命令来创建属性定义。

在弹出的对话框中，输入属性的名称，例如“尺寸”、“颜色”或“材质”等。

在属性定义对话框中，我们可以设置属性的类型，并定义其默认值。

例如，如果属性是一个长度，我们可以选择“浮点数”类型，并将默认值设置为0。

如果属性是一个文本值，我们可以选择“字符串”类型，并在默认值中输入相应的内容。

此外，我们还可以设置属性的其他参数，如是否可见、是否预设值等。

完成属性定义的设置后，我们可以将其应用到图块中。

选择属性定义工具栏上的“应用属性定义”按钮，并在图块中点击鼠标左键来确定属性定义的位置。

在弹出的对话框中，输入要赋予属性的值，并点击“确定”按钮来应用属性定义。

一旦属性定义被应用到图块中，我们可以通过编辑属性值来修改属性定义。

选择图块并右键点击，在弹出的菜单中选择“属性”命令来编辑属性值。

在弹出的对话框中，我们可以看到已定义属性的列表，并可以对其进行修改。

除了手动编辑属性值，我们还可以通过表格编辑器来批量修改属性值。

选择图块并右键点击，在弹出的菜单中选择“打开图块编辑器”命令。

在图块编辑器中，选择属性表格，我们可以看到所有属性的列表。

通过编辑表格中的数值来快速修改属性值。

完成修改后，点击“关闭”按钮来应用修改并退出图块编辑器。

在CAD软件中，属性定义的编辑方法非常灵活，我们可以根据需要对属性进行定义和修改。

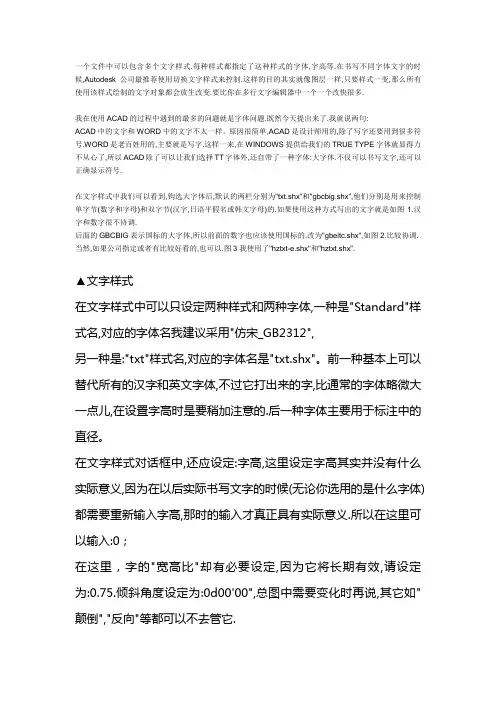

一个文件中可以包含多个文字样式.每种样式都指定了这种样式的字体,字高等.在书写不同字体文字的时候,Autodesk公司最推荐使用切换文字样式来控制.这样的目的其实就像图层一样,只要样式一变,那么所有使用该样式绘制的文字对象都会放生改变.要比你在多行文字编辑器中一个一个改快很多.我在使用ACAD的过程中遇到的最多的问题就是字体问题.既然今天提出来了.我就说两句:ACAD中的文字和WORD中的文字不太一样。

原因很简单,ACAD是设计师用的,除了写字还要用到很多符号.WORD是老百姓用的,主要就是写字.这样一来,在WINDOWS提供给我们的TRUE TYPE字体就显得力不从心了,所以ACAD除了可以让我们选择TT字体外,还自带了一种字体:大字体.不仅可以书写文字,还可以正确显示符号.在文字样式中我们可以看到,钩选大字体后,默认的两栏分别为"txt.shx"和"gbcbig.shx",他们分别是用来控制单字节(数字和字母)和双字节(汉字,日语平假名或韩文字母)的.如果使用这种方式写出的文字就是如图1.汉字和数字很不协调.后面的GBCBIG表示国标的大字体,所以前面的数字也应该使用国标的.改为"gbeitc.shx",如图2.比较协调. 当然,如果公司指定或者有比较好看的,也可以.图3我使用了"hztxt-e.shx"和"hztxt.shx".▲文字样式在文字样式中可以只设定两种样式和两种字体,一种是"Standard"样式名,对应的字体名我建议采用"仿宋_GB2312",另一种是:"txt"样式名,对应的字体名是"txt.shx"。

前一种基本上可以替代所有的汉字和英文字体,不过它打出来的字,比通常的字体略微大一点儿,在设臵字高时是要稍加注意的.后一种字体主要用于标注中的直径。

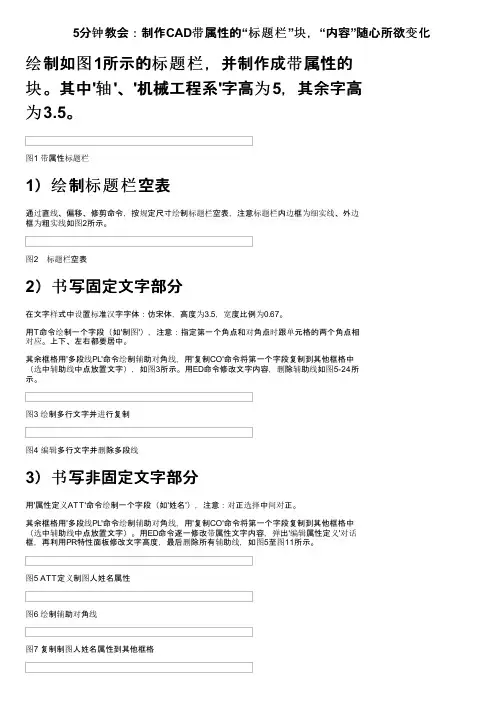

5分钟教会：制作CAD带属性的“标题栏”块，“内容”随心所欲变化绘制如图1所示的标题栏，并制作成带属性的块。

其中'轴'、'机械工程系'字高为5，其余字高为3.5。

图1 带属性标题栏1）绘制标题栏空表通过直线、偏移、修剪命令，按规定尺寸绘制标题栏空表，注意标题栏内边框为细实线、外边框为粗实线如图2所示。

图2　标题栏空表2）书写固定文字部分在文字样式中设置标准汉字字体：仿宋体，高度为3.5，宽度比例为0.67。

用T命令绘制一个字段（如'制图'），注意：指定第一个角点和对角点时跟单元格的两个角点相对应。

上下、左右都要居中。

其余框格用'多段线PL'命令绘制辅助对角线，用'复制CO'命令将第一个字段复制到其他框格中（选中辅助线中点放置文字），如图3所示。

用ED命令修改文字内容，删除辅助线如图5-24所示。

图3 绘制多行文字并进行复制图4 编辑多行文字并删除多段线3）书写非固定文字部分用'属性定义ATT'命令绘制一个字段（如'姓名'），注意：对正选择中间对正。

其余框格用'多段线PL'命令绘制辅助对角线，用'复制CO'命令将第一个字段复制到其他框格中（选中辅助线中点放置文字）。

用ED命令逐一修改带属性文字内容，弹出'编辑属性定义'对话框，再利用PR特性面板修改文字高度，最后删除所有辅助线，如图5至图11所示。

图5 ATT定义制图人姓名属性图6 绘制辅助对角线图7 复制制图人姓名属性到其他框格图8 '编辑属性'对话框图9 ED编辑各个属性定义图10 PR特性修改文字高度图11 删除辅助对角线4）将制作的标题栏定义成带属性的块。

用B或者W命令将标题栏整体定义为带属性的块如图12所示，用'编辑属性ATE'命令修改内容如图13所示。

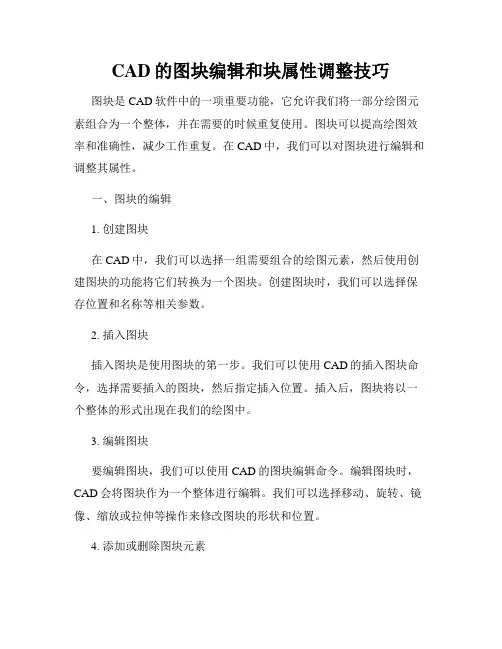

CAD的图块编辑和块属性调整技巧图块是CAD软件中的一项重要功能，它允许我们将一部分绘图元素组合为一个整体，并在需要的时候重复使用。

图块可以提高绘图效率和准确性，减少工作重复。

在CAD中，我们可以对图块进行编辑和调整其属性。

一、图块的编辑1. 创建图块在CAD中，我们可以选择一组需要组合的绘图元素，然后使用创建图块的功能将它们转换为一个图块。

创建图块时，我们可以选择保存位置和名称等相关参数。

2. 插入图块插入图块是使用图块的第一步。

我们可以使用CAD的插入图块命令，选择需要插入的图块，然后指定插入位置。

插入后，图块将以一个整体的形式出现在我们的绘图中。

3. 编辑图块要编辑图块，我们可以使用CAD的图块编辑命令。

编辑图块时，CAD会将图块作为一个整体进行编辑。

我们可以选择移动、旋转、镜像、缩放或拉伸等操作来修改图块的形状和位置。

4. 添加或删除图块元素除了对整个图块进行编辑外，我们还可以对图块中的每个元素进行单独的编辑。

我们可以选择添加新的绘图元素或删除现有的元素，以满足我们的需求。

二、块属性调整技巧1. 修改块属性块属性是图块中的一个重要元素，它可以用于输入和显示与图块相关的信息。

在CAD中，我们可以通过选择图块并使用修改块属性命令来修改块属性。

我们可以更改块属性的值、样式和显示等相关参数。

2. 使用动态块动态块是一种更为灵活和交互式的图块形式，它允许我们通过调整参数来改变图块的形状和属性。

在CAD中，我们可以使用动态块编辑器来创建和编辑动态块。

通过定义参数和动作，我们可以实现动态块的灵活操作。

3. 批量修改块属性当我们需要对大量的图块进行相同的属性调整时，逐个修改可能会耗费大量时间和精力。

在CAD中，我们可以使用批量修改块属性的命令来快速、方便地进行属性调整。

4. 控制属性显示CAD中的属性显示可以根据需要进行调整。

我们可以选择显示或隐藏块属性，控制属性的颜色、字体和位置等。

这样可以帮助我们更好地展示和管理块属性。

标准autocad图框Autocad图框是在绘制工程图纸时非常重要的一部分，它能够规范图纸的格式、布局和标注，使得图纸更加规范、统一。

标准的Autocad图框能够提高绘图效率，减少错误，提高图纸的美观度和专业度。

因此，设计一个符合标准的Autocad图框是非常重要的。

首先，一个标准的Autocad图框应该包含以下几个方面的内容。

首先是图框的外形，一般来说，图框应该是一个矩形，它的大小应该符合国家或行业标准规定的尺寸。

其次是图框的边框线和标题栏，边框线应该粗细适中，能够清晰地突出图纸的范围，而标题栏应该包含图纸的名称、图号、版本、日期等信息。

再次是图框内部的内容，一般来说，图框内部应该包含图纸的标准布局，包括主视图、剖视图、局部放大图等。

最后是图框的标注，标注应该清晰、规范，能够准确表达图纸的内容和意图。

其次，设计一个标准的Autocad图框需要注意以下几点。

首先是图框的比例，图框的比例应该与绘制的图纸比例相匹配，一般来说，图框的长宽比例应该与绘图纸的长宽比例一致。

其次是图框的布局，图框的布局应该合理，能够充分利用图纸的空间，同时保留足够的边距用于标注和注释。

再次是图框的风格，图框的风格应该符合国家或行业标准规定的要求，一般来说，图框的风格应该简洁明了，能够准确表达图纸的内容和意图。

最后是图框的标注，标注应该准确清晰，能够表达图纸的内容和意图，同时应该符合国家或行业标准规定的要求。

总之，设计一个标准的Autocad图框是非常重要的，它能够提高绘图效率，减少错误，提高图纸的美观度和专业度。

因此，在设计Autocad图框时，我们应该充分考虑图框的外形、边框线和标题栏、内部内容和标注，同时注意比例、布局、风格和标注的要求，力求设计出一个符合标准的Autocad图框。

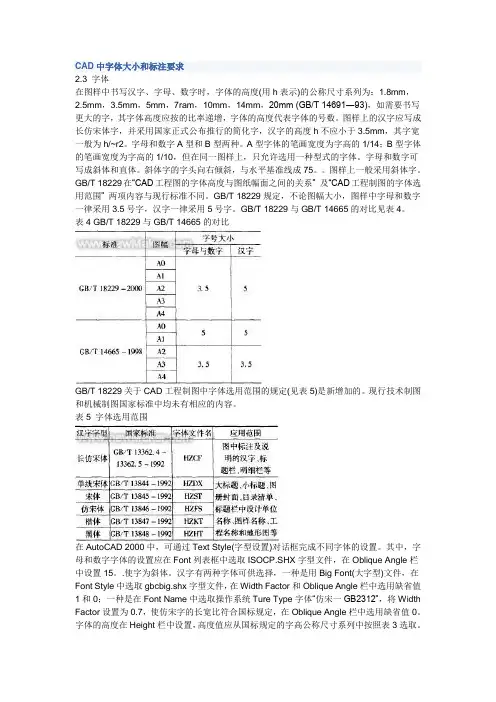

CAD中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

CAD制作标准图框模板（增强属性编辑器）制作CAD图框就是制作一个块文件，里面可以编辑相关文本1.如下图框2，功能，值得地方平常是没有显示，双击会弹出增强属性编辑器。

3,标准图框就是一个增强属性编辑器4，先绘制你想要建立的图框如下图：1》绘制图框，选择线型（1）线宽标准线型A4 A3 A2 A1 A0细实线0.25 0.25 0.25 0.25 0.35粗实线0.5 0.5 0.5 0.5 0.7（2）线型的选择实线、尺寸线、剖面线：continuous点划线：ACADISO10W100或Center虚线：ACADISO02W100或Dashed可通过格式中的“线型”“全局比例因子”控制所有对象的线型、线宽、颜色等特性都要“By Layer”（3）.设置两种文字样式：工程字字体：仿宋_GB2312数字字母字体：ISOCP.shx宽度因子：0.7字高标准A4 A3 A2 A1 A03.5 3.5 5 5 7（4）. 设置尺寸标注样式快捷键：D基线间距：8；超出尺寸线：2；起点偏移量：0箭头大小：和字高一致圆心标记：无箭头大小标准A4 A3 A2 A1 A03.5 3.5 3.5 5 5接下来就是创建增强属性编辑器就是一个块的模板，你可以通过增强性编辑器填写定义好的的块的部分,可以使用块属性管理器修改块定义中的属性。

步骤1、首先在0层按国标或行业需要绘制图框和标题栏，修改线宽，再用多行文字工具填入标题栏中的固定文字，即一直不需变化的文字。

然后在标题栏中需要每次变化修改的格子添加一条对角斜线，有一个添加一条。

步骤2、左键单击绘图→块→定义属性，弹出属性定义对话框。

里面有四项内容：“模式”项下选“预置”；“属性”项下“标记”、“提示”、“值”按需要任意填写，不过建议填写的文字要有提示性，今后“块”里显示的是“值”的内容；“文字选项”中的“对齐”选“正中”，字体及字号按需选择；点击“插入点”项里的“拾取点”按钮，属性定义对话框消失，拾取要定义的标题栏单元格中前一步添加的斜线的中点，属性定义对话框恢复显示，按确定，在刚才定义的单元格中出现“属性”项下标记内容，至此，一个单元格定义完成。

cad标准模板设置CAD标准模板设置。

在CAD设计中，使用标准模板可以提高工作效率，保证图纸的统一规范。

本文将介绍CAD标准模板的设置方法，希望对大家有所帮助。

一、新建CAD模板文件。

首先，打开CAD软件，选择“新建”命令，在弹出的对话框中选择“模板”选项。

然后，选择“新建”按钮，进入模板编辑界面。

在这里，我们可以设置图纸的单位、标准图层、文字样式、线型等信息。

在设置完毕后，点击“保存”按钮，将模板文件保存到指定的目录中。

二、设置图纸布局。

在CAD软件中，我们可以通过“页面设置”命令来设置图纸的布局。

在页面设置对话框中，我们可以设置图纸的大小、方向、边界、标题栏等信息。

在设置完毕后，点击“确定”按钮，完成图纸布局的设置。

三、创建标准图层。

在CAD设计中，标准图层的设置非常重要。

我们可以通过“图层管理器”命令来创建和管理标准图层。

在图层管理器中，我们可以设置图层的名称、颜色、线型、线宽等属性。

同时，我们还可以设置图层的显示和冻结状态，方便我们在设计过程中进行图层的切换和管理。

四、设置文字样式。

在CAD设计中，文字样式的设置也是非常重要的。

我们可以通过“样式管理器”命令来创建和管理文字样式。

在样式管理器中，我们可以设置文字的字体、高度、宽度系数、倾斜角度等属性。

同时，我们还可以设置文字的对齐方式、间距、行距等信息，以满足不同设计需求。

五、导入线型。

在CAD设计中，我们经常需要使用各种线型来表示不同的物体。

我们可以通过“线型管理器”命令来导入和管理线型。

在线型管理器中，我们可以选择合适的线型文件，然后将其导入到CAD软件中。

导入后，我们就可以在设计过程中使用这些线型来绘制图形，使图纸更加丰富多彩。

六、保存模板文件。

在设置完CAD标准模板后，我们需要将其保存为模板文件，以便在日常设计中使用。

我们可以通过“另存为”命令来保存模板文件。

在保存对话框中，我们可以选择模板文件的保存路径和名称，然后点击“保存”按钮，完成模板文件的保存。

如何在CAD中创建和编辑属性CAD软件是众多工程师和设计师常用的工具之一，它可以帮助我们创造并编辑各种图形。

在CAD中，创建和编辑属性是一个非常重要的步骤，它可以帮助我们更好地标记和管理我们的设计。

下面，我将为大家介绍如何在CAD中创建和编辑属性。

首先，我们需要打开CAD软件，并选择我们要进行操作的图纸。

接下来，我们可以按照以下步骤来创建属性。

1. 选择插入选项：在CAD软件的菜单栏中，选择“插入”选项，在下拉菜单中选择“块”。

2. 创建属性块：在弹出的对话框中，选择“新建”。

这将打开一个新的对话框，我们可以在其中创建属性块。

3. 输入属性名称：在属性块的对话框中，我们可以输入属性的名称。

属性名称应该清晰明了，并且能够准确地描述属性的内容。

4. 添加属性：一旦我们设置了属性名称，就可以选择“添加”按钮来添加属性。

这将打开另一个对话框，我们可以在其中设置属性的详细信息。

5. 设置属性类型：在属性对话框中，我们可以设置属性的类型。

常见的属性类型包括文本、数字、日期等。

根据实际需要，选择合适的属性类型。

6. 设置属性值：在属性对话框中，我们可以设置属性的默认值。

这将是属性在插入时的默认数值，可以根据需要进行更改。

7. 完成属性设置：完成属性设置后，我们可以点击“确定”按钮，将属性保存到属性块中。

接下来，让我们来学习如何编辑已创建的属性。

1. 选择块：在CAD软件的菜单栏中，选择“编辑”选项，在下拉菜单中选择“块编辑器”。

2. 打开块编辑器：在块编辑器中，选择我们想要编辑的属性块，并双击打开。

3. 编辑属性：一旦属性块被打开，我们可以选择想要编辑的属性，并进行相应的更改。

这包括属性值、样式、对齐方式等。

4. 保存更改：完成属性的编辑后，点击“保存”按钮，将更改保存到属性块中。

通过以上步骤，我们可以在CAD软件中轻松地创建和编辑属性。

这将为我们的设计工作带来很多便利。

例如，在进行工程图纸设计时，我们可以为不同元件添加属性，如零件编号、尺寸、材料等，以便更好地管理和查看。

CAD图纸图框设置的步骤CAD里面的图框是非常重要的，每次画完图之后都需要用图框套上，那么大家知道CAD图纸图框怎么设置吗?下面是店铺整理的CAD 图纸图框设置的步骤的方法，希望能帮到大家!CAD图纸图框设置的步骤首先在绘图区域把图框的框线及标题栏的线画出来如图：注：图框及标题栏的形式可以自己定然后用写块的命令把整个图框转换为块如图：转换为块了以后，选择它点击鼠标右键在弹出的快捷菜单中选择“块编辑器”。

这样就进入到块编辑器的界面。

如图：进入界面后咱们就开始编辑标题栏里的文字!(字体、文字样式按照自己的需求进行设置)咱们先把那些固定不变的文字先用“多行文字”该工具进行文字编辑(如标记、处数、分区、更改文件号、设计、制图、审核、工艺、批准等等这些都是不需变动的文字)，编辑好了上述文字之后就轮到编辑那些经常需要更改的文字了(如设计者姓名、设计日期、制图者姓名、制图日期、材料、单位名称等等这些文字都是经常需要更改变动的文字)步骤：点击“定义属性”该工具，在跳出的属性定义窗口中填写相应的内容(经常需要更改变动的)，该窗口里的“模式”有4个复选框(可都不选，不重要)，下一个“属性”这里有3个框框，但只需要把<标记><提示>这两个填好就行，“插入点”这里默认了(在屏幕上指定)、“文字选项”这里的条件可根据自己需要而定(本人推荐<对正>这里选择“中心”)，设置好了之后“确定”，然后放到相应的位置即可。

后面文字的编辑也都是一样道理。

(附图)文字都编辑好了之后，选择“保存块定义”该工具进行保存，然后关闭该块编辑器(不是关闭图形)。

把该界面上的图框删掉，再用“插入块”工具把刚才保存的“图框块”调进来即可。

这样一来标题栏的文字编辑起来就容易多了。

CAD中自定义图框和图块的设置教程CAD是一款广泛应用于设计和制图领域的软件，它提供了丰富的功能和工具，用于创建和编辑各种类型的图纸。

在CAD中，自定义图框和图块的设置对于提高设计效率和准确性非常重要。

本教程将介绍如何在CAD中设置自定义图框和图块。

一、创建自定义图框1. 打开CAD软件，并选择一个新的绘图文件（drawing），进入绘图界面。

2. 在绘图界面上方的工具栏中，找到“绘图”选项，点击下拉菜单中的“图块”选项。

3. 在图块选项中，选择“新建”来创建一个新的图块。

4. 弹出新建图块对话框后，在对话框中输入图块的名称和描述，然后点击“确定”。

5. 接下来，绘制一个符合你需求的图框。

你可以使用CAD的绘图工具，如直线、矩形、圆弧等来绘制图框。

6. 绘制完成后，在“图块编辑器”工具栏中将绘制的图框选中，然后点击右键，在弹出的菜单中选择“确定”。

二、应用自定义图框1. 选择“图块”选项后，在CAD的工作界面上方的工具栏中，点击下拉菜单中的“图形窗口”选项。

2. 在图形窗口选项中，选择“自定义图块”。

接着会出现一个图块属性编辑器的窗口。

3. 在图块属性编辑器中，选择“自定义图块”，然后点击“浏览”按钮，找到之前创建的自定义图块文件。

4. 选中自定义图块文件后，点击“确定”按钮，图框就会被应用到当前的绘图文件中。

三、复用自定义图块1. 在使用CAD进行绘图时，你可以复用自定义图块来提高效率。

2. 在绘图界面中，选择“图块”选项，并打开“阻塞定义管理器”。

3. 在阻塞定义管理器中，选择之前创建的自定义图块，然后点击右键，在弹出的菜单中选择“插入”。

4. 将自定义图块插入到你当前工作的绘图文件中。

5. 插入后的自定义图块可以进行位置和大小的调整，以适应不同的绘图需求。

总结：通过本教程，你学会了如何在CAD中设置自定义图框和图块。

自定义图框可以根据你的需要绘制，使得绘图文件更符合实际要求。

而自定义图块的设置可以大大提高绘图的效率和准确性。

关于CAD中图层、图框、标题栏的标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。

1.字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。

注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。

字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm。

图纸内，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。

达到效果如下例（字体在框格内不大不小）2.图层标准化下表是CAD中常用的图层及图层设置，供用户参考：3.图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。

图纸边框格式及尺寸：标题栏的放置位置：标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸；若标题栏的长边与图纸长边垂直时，则构成Y型图纸，在此情况下，看图的方向和看标题栏的方向一致。

标题栏的位置应位于图纸的右下角图1. 应采用的方式为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用；或将Y 型图纸的长边置于水平位置使用标题栏的格式举例及尺寸图3.标题栏（分清栏内粗细线）更改区填写说明：1.上图所示标题栏格式的左上方为更改区，更改区中的内容应由下而上顺序填写，也可根据实际情况顺延；或放在图样中其他地方，但应有表头2.标记：按有关规定或要求填写更改标记3.处数：填写同一标记所表示得更改数量4.分区：必要时，按有关规定(见图)填写5.更改文件号：填写更改所依据的文件号其他区域填写说明：1.上图所示标题栏格式的中间为其他区2.材料标记：对于需要改项目的图样一边应按照相应标准或规定填写所使用的材料。

在AutoCAD2004里可以通过定义块的属性来现实“增强属性编辑器”的功能，具体操作可参考以下做法
1、按需绘制好表格或平面图，如图一所示。

2、执行块属性定义命令，菜单：绘图（D）→块（K）→定义属性（D）或直接在命令行输入：attdef均会弹出“属性定义”对话框。

3、在属性定义对话框里：输入相应的内容，用插入点选项确定位置，单击“拾取点”，此时系统返回到绘图界面，在图形中单击平面图形或表格上的一个点，如出卡数的右侧，系统重新回到属性定义对话框中。

之后单击确定，完成属性的定义。

如图二所示。

4、完成其他位置的属性定义，此时也可以定义好一个之后将它们复制到相应位置，之后双击它们进行一个个进行更改。

如图三所示。

5、单击块创建图标，或直接输入BLOCK命令，在块定义对话框里完成块的创建。

块名称：输入工令单（按自己需要改），选择对象里，选中所有内容（包括整个表格或欲作为块的平面图形）基点，可拾取它的一个角点。

按确定退出。

6、创建完成之后，就可插入块。

单击插入块图标或输入命令Insert，在插入对话框里，选中刚才定义的工令单。

在屏幕指定位置。

此时系统会提示输入属性定义时的内容，如不输入直接按回车则为默认值。

7、块插入后，双击这个工令单，即进入到您所要求的“增强属性编辑器”中，可以这里进行修改相关的内容，如图四所示。

cad制图图框标准CAD制图图框标准。

CAD制图图框标准是指在CAD软件中进行绘图时，所应遵循的图框设计规范。

图框是绘图的边框，用于界定绘图的范围和位置，同时也包含了一些必要的注释和标识。

良好的图框设计可以提高绘图效率，保证绘图的准确性和规范性。

下面将介绍CAD制图图框的标准设计要点。

首先，图框的设计应符合国家标准和行业规范。

在CAD制图中，常用的图框标准有国家标准GB/T 4457-2005《技术制图图样用图框》和GB/T 1522-2007《技术制图图样用图框》等。

根据不同的绘图要求，选择相应的标准进行设计，确保图框的合理性和规范性。

其次，图框的大小和比例需要合理确定。

通常情况下，图框的大小应根据纸张的规格来确定，如A4、A3、A2等，同时要保留一定的边距，以便于文件的打印和装订。

此外，图框的比例也需要根据实际情况进行调整，确保绘图的比例尺和图框的比例一致，避免出现绘图失真的情况。

再者，图框内的注释和标识需要清晰明了。

在图框内部，通常包含了图号、图名、比例尺、设计单位、设计人员、审核人员等信息。

这些注释和标识应该以统一的字体和字号进行排版，保证清晰可读，同时要注意与绘图内容的协调和统一，不得与绘图内容发生重叠或混淆。

此外，图框的线型和线宽也需要符合规范。

通常情况下，图框的线型应该选择适合的实线、虚线或点线，以便于区分不同的边界和注释。

而线宽的选择也需要根据实际情况进行调整，确保图框的线条清晰可见，不会因线条过细或过粗而影响绘图的质量。

最后，图框的设计应考虑到实际应用的便利性和实用性。

在实际绘图中，图框的设计应该尽可能简洁明了，不要过分复杂或繁琐，保证绘图的效率和便捷性。

同时，也要考虑到图框的灵活性和通用性，确保图框能够适用于不同的绘图要求和不同的绘图内容。

综上所述，CAD制图图框标准的设计是非常重要的，它直接影响到绘图的质量和效率。

合理的图框设计可以提高绘图的规范性和准确性，同时也能够提升绘图的效率和便捷性。

CAD中增强属性编辑器怎么使用？CAD图框的详细使用教程作者：佚名字体：[增加减小] 来源：互联网时间：10-08 12:32:04我要评论CAD中增强属性编辑器怎么使用？很多人对这个功能不是太清楚，增强属性编辑器中的图框却很有用，下面小编在此文中关于增强属性编辑器在图框中的实际应用做一次详细的介绍，需要的朋友可以参考下小编在工作交流中，发现大多数人对CAD中的增强属性编辑器不甚了解，然再从网上搜索了下，看到的百度知道、文库中关于增强属性编辑器的一些叙述，其较为繁琐或简单。

下面小编在此文中关于增强属性编辑器在图框中的实际应用做一次详细的介绍，希望能给不甚了解的学者一些帮助，亦或触类旁通应用到自己的工作当中。

1、首先，打开CAD，输入att命令回车，会看到如下对话框，小编我已在对话框中输入内容，现对其说明下：一是“属性”下方有三项，即“标记”“提示”“默认”，其中“标记”和“提示”这两个选项是为“默认”选项服务的，“默认”是最终输入的显示出来的值，比如说平面图、立面图、建施1等（不懂得后面会明白）；二是“文字设置”“文字样式”“文字高度”“旋转”这些根据自己的需要进行调整，后期还可以更改。

2、确定之后，会出现“标记”选项内的内容（这个不用管它），然后点击鼠标放到图框中的一个位置，如下图所示：看到的这个“1”则是确定后的结果。

3、重复步骤1，再输入“att”命令，得到的结果放到如下图所示的位置，步骤二图中会出现白色的对话框是双击“1”的结果，方便看。

（说明下，小编在att命令二次出现的对话框中，在“标记”“提示”“默认”中分别输入的内容为“2”“图号”“b”，这些内容都无关紧要）4、上图中“1”和“2”是两次att命令后的结果。

下面要进行的步骤是，把图框和“1”“2”都选中，定义成块（块命令为“b”），定义成块后会出现如下对话框，在这个对话框中，左侧是“提示”项中的内容，右侧输入框中的内容为“默认”项中的内容（现在可更改，可不更改，这里先不更改），然后确定或关闭此对话框。

CAD标准图框画法在 CAD 绘图中，标准图框的绘制是一项基础且重要的工作。

它不仅为绘图提供了规范的边界，还能使图纸在交流和存档时更加统一和清晰。

下面就来详细介绍一下 CAD 标准图框的画法。

首先，我们要明确图框的尺寸规格。

常见的图框尺寸有 A0、A1、A2、A3、A4 等，其对应的长宽比例是固定的。

比如，A4 图框的尺寸通常为 210mm×297mm，A3 图框的尺寸为 297mm×420mm。

在实际绘制时，要根据绘图的需要选择合适的图框尺寸。

接下来，打开 CAD 软件，新建一个绘图文件。

在绘图界面中，我们可以通过以下几种方法来绘制图框：方法一：使用直线命令。

按照所选图框尺寸的长和宽，依次绘制出四条边框线。

在绘制时，要注意线条的准确性和笔直度，可以打开正交模式来保证线条的水平和垂直。

方法二：利用矩形命令。

直接输入矩形的两个对角点坐标，或者指定矩形的长度和宽度，这样就能快速绘制出一个矩形的图框。

绘制好边框后，还需要添加一些必要的元素，如标题栏、会签栏等。

标题栏一般位于图框的右下角，包含了图纸的名称、比例、绘图单位、绘图日期、绘图人员等信息。

我们可以使用表格工具来绘制标题栏，或者直接绘制线条来划分区域，然后在相应的区域内填写文字。

会签栏通常位于图框的左侧，用于相关人员的签字确认。

其格式和内容可以根据具体的需求进行定制。

在绘制标题栏和会签栏时，要注意字体的大小和格式，以及文字与边框的间距，保证整体的美观和规范。

此外，为了使图框更加规范和易于识别，还需要添加一些标注和说明。

比如，在图框的外边缘，可以标注出图框的尺寸规格；在标题栏中，可以注明图纸的版本号、修改记录等。

在绘制过程中，还有一些细节需要注意。

比如，线条的粗细设置，边框线一般使用粗线，内部的分格线可以使用细线；图层的管理，将不同的元素放置在不同的图层中，便于后续的编辑和修改；还有单位的设置，要确保绘图的单位与实际需求相符。

绘制完成后，要对图框进行仔细的检查，确保没有遗漏和错误。

cad标准图框模板是CAD设计中经常用到的一个小工具，可以使得设计师在设计过程中更加快速、简单的完成图纸的绘制。

本文将从以下几个方面介绍的相关知识。

一、的基本介绍是一种规范化设计的工具，通过使用图框模板能够统一不同设计者的绘图思路，方便设计人员进行设计和后续的修改工作。

包括：通用图框模板、机械图框模板、电气图框模板以及其他模板。

在设置时，需要注意以下几点：1. 尺寸合理：需要根据绘图大小和比例设置图框模板的大小和比例。

2. 字体格式：字体大小、样式和颜色需保持一致性。

3. 元件对齐：需要保证元件按照一定的规律进行有序的排列和对齐，确保图面整齐、美观。

二、的制作方法的制作方法相对简单，主要有以下几个步骤：1. 打开CAD软件，新建一个绘图。

2. 选择标准的图框尺寸，然后在画布上绘制出标准的边框和各种元件。

3. 在设计元件中选择合适的线型、颜色、字体等进行设置。

4. 设置好图框模板后，将其保存为模板文件。

三、的应用的应用主要有以下几个方面：1. 统一标准：通过使用标准图框模板，可以统一不同设计者的绘图思路和风格。

不同的公司和行业也可以根据自己的实际需要进行一定的定制。

2. 降低工具成本：使用可以降低设计成本，减少绘图时间，提高工作效率。

3. 提高设计质量：采用标准的图框模板，可以使得设计人员按照一定的规范来制作图纸，减少因个人风格不同而导致的图纸风格不统一的问题，提高设计质量。

四、的相关资源如今，网上有许多免费的资源，简单的百度一下就可以找到。

但是需要注意的是，在使用这些免费资源时，需要核实其来源和准确性。

除此之外，还有许多专业的CAD标准图框制作公司，提供标准的、全面的资源以及相关服务。

综上所述，是CAD设计中常用的小工具。

了解的基本知识，掌握其制作方法和应用技巧，在实际应用中能够更加高效、规范的完成绘图工作。
