国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。

但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。

1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。

表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。

可根据需要酌情选用。

此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。

2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。

B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。

C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。

D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。

3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。

图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。

其中粗实线和粗点划线的线宽为b，其余为b/3。

结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。

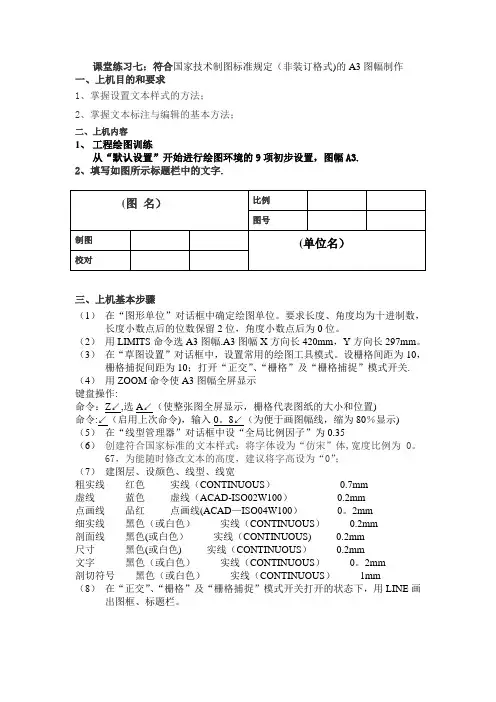

课堂练习七：符合国家技术制图标准规定（非装订格式)的A3图幅制作一、上机目的和要求1、掌握设置文本样式的方法；2、掌握文本标注与编辑的基本方法；二、上机内容1、工程绘图训练从“默认设置”开始进行绘图环境的9项初步设置，图幅A3.2、填写如图所示标题栏中的文字.三、上机基本步骤（1）在“图形单位”对话框中确定绘图单位。

要求长度、角度均为十进制数，长度小数点后的位数保留2位，角度小数点后为0位。

（2）用LIMITS命令选A3图幅.A3图幅X方向长420mm，Y方向长297mm。

（3）在“草图设置”对话框中，设置常用的绘图工具模式。

设栅格间距为10，栅格捕捉间距为10；打开“正交”、“栅格”及“栅格捕捉”模式开关. （4）用ZOOM命令使A3图幅全屏显示键盘操作:命令：Z↙,选A↙（使整张图全屏显示，栅格代表图纸的大小和位置)命令:↙（启用上次命令)，输入0。

8↙（为便于画图幅线，缩为80％显示) （5）在“线型管理器”对话框中设“全局比例因子”为0.35（6）创建符合国家标准的文本样式：将字体设为“仿宋”体,宽度比例为0。

67，为能随时修改文本的高度，建议将字高设为“0”；（7）建图层、设颜色、线型、线宽粗实线红色实线（CONTINUOUS）0.7mm虚线蓝色虚线（ACAD-ISO02W100）0.2mm点画线品红点画线(ACAD—ISO04W100）0。

2mm细实线黑色（或白色）实线（CONTINUOUS）0.2mm剖面线黑色(或白色）实线（CONTINUOUS) 0.2mm尺寸黑色(或白色) 实线（CONTINUOUS）0.2mm文字黑色（或白色）实线（CONTINUOUS）0。

2mm剖切符号黑色（或白色）实线（CONTINUOUS）1mm（8）在“正交”、“栅格”及“栅格捕捉”模式开关打开的状态下，用LINE画出图框、标题栏。

把上图另存为模板文件！介绍。

dwt模板文件的功能上图所示图框为国家技术制图标准规定的非装订格式。

a4图框标准尺寸 CADA4图框标准尺寸 CAD。

A4图框是CAD绘图中常用的标准尺寸，它能够规范绘图的大小和比例，使得绘图工作更加规范和统一。

在CAD软件中，我们可以很方便地设置A4图框的标准尺寸，以便于进行工程图纸的绘制和打印。

本文将介绍A4图框的标准尺寸设置方法，帮助大家更好地使用CAD软件进行工程绘图。

首先，我们需要在CAD软件中新建一个图纸空间，选择A4图框的标准尺寸作为绘图的基础。

在CAD软件中，通常会提供一些预设的图框模板，我们可以直接选择A4图框模板进行使用。

如果没有预设的图框模板，我们也可以自行设置A4图框的标准尺寸，一般来说，A4图框的标准尺寸为210mm×297mm，这是符合国际标准的A4纸张尺寸。

在设置A4图框的标准尺寸时，我们需要注意图框的边距和比例，以确保绘制的工程图纸符合规范。

一般来说，A4图框的上下左右边距为25mm，这样可以留出足够的空间用于图纸的标注和注释，同时也能够保证图纸的美观和整洁。

此外，我们还需要设置图框的比例，一般来说，工程图纸的比例为1:1，即实际尺寸和绘制尺寸相同，但在一些特殊情况下，也可以根据需要设置其他比例。

在CAD软件中，设置A4图框的标准尺寸还可以包括一些其他的内容，比如标题栏、图框线型、图框文字等。

这些内容的设置可以根据实际需要进行调整，以便于满足工程绘图的要求。

在设置标题栏时，我们需要填写工程图纸的名称、编号、日期等信息，以便于工程人员进行识别和查找。

而图框线型和图框文字的设置也需要根据实际情况进行调整，以确保图纸的清晰和美观。

总之，A4图框的标准尺寸在CAD软件中的设置是工程绘图中非常重要的一步，它能够规范绘图的大小和比例，使得工程图纸更加规范和统一。

通过本文的介绍，相信大家对于A4图框的标准尺寸设置方法有了更加清晰的认识，希望能够帮助大家更好地使用CAD软件进行工程绘图。

cad制图图框标准CAD制图图框标准。

CAD制图图框是在绘制CAD图纸时常用的一种标准格式，它规定了图纸的边框大小、标题栏内容、图幅标注等重要信息，是保证图纸规范、统一的重要元素。

本文将介绍CAD制图图框的标准内容及相关注意事项。

首先，CAD制图图框的标准内容包括图纸名称、图纸编号、图幅尺寸、比例尺、编制日期、编制者、审核者、图纸版本等信息。

图纸名称应简明扼要地描述图纸内容，图纸编号应符合公司或项目的编号规范，图幅尺寸应根据实际需要进行选择，比例尺应根据图纸内容和图幅尺寸进行合理选择，编制日期应准确反映图纸的编制时间，编制者和审核者应填写真实姓名，图纸版本应根据修改情况进行标注。

以上内容应在图框的标题栏中得到清晰地呈现。

其次，CAD制图图框的标准格式应符合国家标准或行业标准的规定，例如GB/T1.1-2009《图样制作通则》、GB/T4457-2005《技术制图图样图框》等标准。

在绘制CAD图框时，应严格按照标准规定的比例尺和线型进行绘制，确保图框的准确性和规范性。

同时，应注意图框中的文字、符号、线条等要清晰、美观、整齐，便于阅读和识别。

此外，CAD制图图框的标准应根据不同的图纸内容和用途进行合理选择和设置。

例如，对于机械制图、建筑制图、电气制图等不同类型的图纸，其图框的设置应根据各自的特点进行调整，确保图框的实用性和适用性。

此外，对于特殊要求的图纸，如大幅图纸、小幅图纸、多视图图纸等，也应根据实际情况进行特殊处理，确保图框的完整性和美观性。

最后，CAD制图图框的标准应得到相关部门或人员的审查和确认。

在绘制CAD图框后，应及时进行内部审查，确保图框的准确性和规范性。

同时，应加强对CAD制图图框标准的宣传和培训，提高相关人员的标准意识和执行能力，确保图框标准得到有效执行和落实。

综上所述，CAD制图图框标准是CAD制图过程中的重要内容，它直接关系到图纸的规范性、统一性和美观性。

只有严格按照标准规定进行设置和执行，才能保证CAD图框的质量和效果。

cad标准图框尺寸CAD标准图框尺寸。

在CAD绘图中，图框是非常重要的元素之一，它不仅可以规范绘图的尺寸，还可以提高绘图的效率和质量。

而图框的尺寸选择对于绘图的规范性和美观性有着重要的影响。

下面我们就来详细了解一下CAD标准图框尺寸的选择和应用。

首先，我们需要了解图框的作用。

图框是用来限定绘图的范围，它规定了图纸的大小和边界，使得绘图更加规范和整洁。

在CAD软件中，我们可以根据实际需要选择不同的图框尺寸，但是一般来说，A4、A3、A2、A1和A0是比较常用的图框尺寸。

其次，我们需要考虑图框的尺寸选择。

在选择图框尺寸时，需要根据实际绘图的内容和要求来确定。

如果是一般的工程图纸，A3和A2尺寸的图框比较常见，而对于较大的工程图纸，可能需要选择A1或A0尺寸的图框。

另外，还需要考虑到图框的比例和留白的设置，这些都会影响到图纸的美观性和可读性。

然后，我们需要注意图框的设计原则。

图框的设计应该简洁明了，不宜过于复杂和繁琐。

在图框的设计中，需要考虑到标题栏、图框线、标准图幅、图框标注等元素的设置，使得整个图框看起来统一、规范、美观。

另外，还需要注意图框的比例和尺寸的选择，使得图框和图纸的内容相互协调，既不显得拥挤，也不显得空旷。

最后，我们需要注意图框的应用方法。

在实际绘图中，需要根据具体的要求和标准来选择合适的图框尺寸，并且根据实际情况进行调整和修改。

在绘图过程中，需要注意图框的位置和比例，保证图框与图纸的内容协调一致。

另外，还需要注意图框的标注和注释，使得图纸的信息清晰明了。

综上所述，CAD标准图框尺寸的选择和应用是非常重要的，它直接影响到绘图的规范性和美观性。

在实际绘图中，我们需要根据实际情况和要求来选择合适的图框尺寸，并且注意图框的设计原则和应用方法，使得绘图更加规范、整洁和美观。

希望以上内容能够对大家有所帮助，谢谢阅读！。

CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。

本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。

标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。

3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。

4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。

如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。

其他功能自己摸索即可。

5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。

框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。

保存后默认为.cfm文件。

8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。

如下图根据基准点放好位置的,如下图。

双击图框对，填入相应属性值即可。

双击标题栏对，填入相应属性值即可。

10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。

cad 标准图框尺寸CAD标准图框尺寸。

CAD软件作为一种专业的设计工具，广泛应用于建筑、机械、电子、航空航天等领域。

在进行CAD设计时，标准图框是非常重要的元素之一，它不仅能够规范图纸的格式，还能够提高图纸的美观程度和专业性。

因此，了解CAD标准图框的尺寸是非常必要的。

一、CAD标准图框的尺寸。

CAD标准图框的尺寸一般是根据国家标准或行业规范来确定的，不同的行业和用途可能会有所不同。

一般来说，CAD标准图框的尺寸包括图框的外部尺寸和内部尺寸两部分。

外部尺寸通常是指图框的边界尺寸，包括图纸的长、宽和边距的大小。

而内部尺寸则是指图框中图纸的可用区域尺寸，也就是实际绘图的范围。

这两者的尺寸通常是相互关联的，需要根据实际情况来确定。

二、CAD标准图框的设计原则。

在设计CAD标准图框时，需要遵循一些基本的原则，以确保图框的实用性和美观性。

首先，图框的尺寸应该符合实际绘图的需要，既要能容纳所需的绘图内容，又要保持图纸的整洁和美观。

其次，图框的尺寸应该便于打印和复印，一般来说，标准图框的尺寸应该符合常见的纸张规格，如A0、A1、A2、A3、A4等。

最后，图框的尺寸设计应该考虑到实际使用中的方便性，比如留有足够的边距用于装订或者撕裂，以及留有足够的空间用于添加图框信息和标注。

三、CAD标准图框的常见尺寸。

根据国家标准和行业规范，CAD标准图框的尺寸一般是固定的，常见的尺寸包括A0、A1、A2、A3和A4等。

其中，A0图框尺寸为1189mm×841mm，A1图框尺寸为841mm×594mm，A2图框尺寸为594mm×420mm，A3图框尺寸为420mm×297mm，A4图框尺寸为297mm×210mm。

这些尺寸是根据ISO国际标准制定的，通常适用于各种不同的设计和绘图需求。

在实际使用中，可以根据需要对图框的尺寸进行调整，但是需要保持一定的比例和规范，以确保图纸的整体美观和统一性。

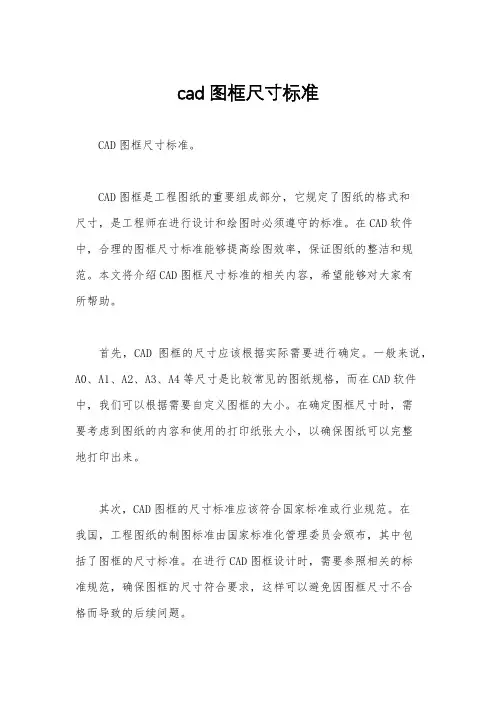

cad图框尺寸标准CAD图框尺寸标准。

CAD图框是工程图纸的重要组成部分，它规定了图纸的格式和尺寸，是工程师在进行设计和绘图时必须遵守的标准。

在CAD软件中，合理的图框尺寸标准能够提高绘图效率，保证图纸的整洁和规范。

本文将介绍CAD图框尺寸标准的相关内容，希望能够对大家有所帮助。

首先，CAD图框的尺寸应该根据实际需要进行确定。

一般来说，A0、A1、A2、A3、A4等尺寸是比较常见的图纸规格，而在CAD软件中，我们可以根据需要自定义图框的大小。

在确定图框尺寸时，需要考虑到图纸的内容和使用的打印纸张大小，以确保图纸可以完整地打印出来。

其次，CAD图框的尺寸标准应该符合国家标准或行业规范。

在我国，工程图纸的制图标准由国家标准化管理委员会颁布，其中包括了图框的尺寸标准。

在进行CAD图框设计时，需要参照相关的标准规范，确保图框的尺寸符合要求，这样可以避免因图框尺寸不合格而导致的后续问题。

另外，CAD图框的尺寸标准还应该考虑到实际使用的便利性。

图框的尺寸不能太小，否则会导致图纸内容无法清晰展现；也不能太大，否则会浪费打印纸张。

因此，在确定图框尺寸时，需要综合考虑图纸的内容、打印纸张的大小以及实际使用的便利性，以确定合适的尺寸标准。

此外，CAD图框的尺寸标准还应该考虑到图框内部的留白要求。

留白是指图框内部与图纸内容之间的空白区域，它可以保护图纸内容不被切割，也可以方便工程师在图纸上进行标注和修改。

在确定图框尺寸标准时，需要考虑到留白的要求，保证图框内部有足够的空间用于图纸内容的展示和标注。

最后，CAD图框的尺寸标准还应该考虑到图框的比例和对称性。

图框的比例要求可以保证图纸的整体美观和协调，而对称性可以使图纸看起来更加规范和整洁。

在进行CAD图框设计时，需要注意到这些要求，确保图框的尺寸标准符合比例和对称性的要求。

综上所述，CAD图框尺寸标准是工程图纸设计中的重要内容，它需要根据实际需要确定尺寸、符合国家标准或行业规范、考虑到使用的便利性、留白要求以及比例和对称性等方面。

表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。

标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。

（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。

汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。

（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。

（5）字母和数字分为A型和B型。

A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。

在同一图样上只允许选用一种型式的字体。

字母和数字可写成斜体或直体，但全图要统一。

斜体字字头向右倾斜，与水平基准线成75°。

3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。

表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。

在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。

在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。

在同一图样中，同类图线的宽度应一致。

4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。

cada2图框标准尺寸
Cada2图框标准尺寸。

在进行设计和制作Cada2图框时，了解标准尺寸是非常重要的。

正确的尺寸可以保证图框的使用效果和美观度。

下面将介绍Cada2图框的标准尺寸，希望能对您有所帮助。

首先，Cada2图框的标准尺寸应该考虑到所需展示的内容和使用场景。

一般来说，A4尺寸是最为常见和实用的尺寸之一。

A4尺寸的图框为210mm×297mm，这个尺寸适合于一般的文件、画作、设计稿等。

同时，A3尺寸的图框为297mm×420mm，适合于较大的展示和装饰。

其次，Cada2图框的标准尺寸还应考虑到边框的宽度。

一般来说，边框的宽度应该保持一致，以保证整体的美观度。

通常情况下，边框的宽度可以根据实际需求进行调整，但是在设计时应该考虑到边框宽度对内容的影响，确保内容能够得到很好的展示。

另外，Cada2图框的标准尺寸还需要考虑到内部留白的设置。

内部留白的大小直接影响到内容的展示效果，过大或者过小的留白都会影响到整体的美观度和内容的展示。

因此，在设计Cada2图框时，应该合理设置内部留白，确保内容能够得到良好的展示效果。

最后，Cada2图框的标准尺寸还需要考虑到材质的选择。

不同的材质会对图框的尺寸和使用效果产生影响。

因此，在选择材质时，应该根据实际需求和使用场景进行选择，确保图框能够达到预期的效果。

总的来说，Cada2图框的标准尺寸应该根据实际需求和使用场景进行选择和设计。

合理的尺寸设计能够保证图框的使用效果和美观度，提升内容的展示效果。

希望以上内容能够对您有所帮助，谢谢阅读！。

关于CAD中图纸模版标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。

字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。

注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。

字高及宽高比：字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。

图层标准化下表是CAD中常用的图层及图层设置，供用户参考：图层名称线型线宽颜色一般应用粗实线层(Thick) Continuous 0.5MM 白色 1.可见棱边线2.可见轮廓线3.相贯线4.螺纹牙顶线5.螺纹长度终止线6.齿顶线7.表格图、流程图中的主要表示线8.系统结构线（金属结构工程）9.模样分型线10.剖切符号用线细实线(Thin) Continuous 0.25 青色 1.过渡线2.重合截面的轮廓线3.螺纹牙底线4.表示平面的对角线5.零件成型前的弯折线6.范围线及分界线7.断裂边界线（波浪线或双折线：视图和剖视图的分界线）8.重复要素的表示线，例如：齿轮的齿根线9.锥形结构的基面表示线10.折叠结构位置线，例如：变压器叠钢片11.辅助线12.不连续同一表面的连线13.成规律分布的相同要素连线14.投射线15.网格线中心线层(Center) Center 0.25 红色 1.轴线2.对称中心线3.分度圆4.孔系分布的中心线5.剖切线虚线层(Dashed) Hidden 0.25 黄色 1.不可见棱边线2.不可见轮廓线双点画线(Divide) Divide 0.25 红紫色 1.相邻辅助零件的轮廓线2.可动零件处于极限位置时的轮廓线3.重心线4.成形前轮廓线5.剖切面前的结构轮廓线6.轨迹线7.毛坯图中制成品的轮廓线8.特定区域线9.延伸公差带表示线10.工艺用结构的轮廓线11.中断线尺寸标注层(Dim) Continuous 0.25 绿色 1.线性尺寸标注2.角度尺寸标注3.直径/半径尺寸标注4.粗糙度，形位公差，焊接符号5.引出标注6.倒角文字层(Text) Continuous 0.25 绿色 1.注释性文字2.视图符号3.表格中的文字4.标题栏、代号栏、信息栏、明细表中的文字注释层(Annotation) Continuous 0.25 绿色 1.图框块2.标题栏、代号栏、信息栏块3.明细表头及表项块表1：图层分类及应用场合图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。

autocad标准图框尺寸Autocad标准图框尺寸。

在进行CAD绘图工作时，标准图框是非常重要的一部分，它不仅可以规范图纸的格式，还可以提高图纸的美观性和专业性。

因此，了解Autocad标准图框的尺寸是非常必要的。

本文将介绍Autocad标准图框的尺寸，帮助大家更好地进行CAD绘图工作。

首先，我们需要了解标准图框的作用。

标准图框是用来规范CAD图纸格式的，它包括了图纸的边框、标题栏、图幅标注等内容。

在进行CAD绘图时，我们可以直接选择标准图框，然后将绘图内容放入标准图框内，这样可以大大提高绘图效率，同时也保证了图纸的规范性和统一性。

其次，我们来看一下Autocad标准图框的尺寸。

一般来说，标准图框的尺寸是根据国家标准来规定的，不同国家可能有不同的标准。

在中国，常用的标准图框尺寸有A0、A1、A2、A3和A4五种规格。

其中，A0图框的尺寸为1189mm×841mm，A1图框的尺寸为841mm×594mm，A2图框的尺寸为594mm×420mm，A3图框的尺寸为420mm×297mm，A4图框的尺寸为297mm×210mm。

这些尺寸是根据国家标准规定的，我们在进行CAD绘图时，可以根据实际需要选择合适的标准图框尺寸。

另外，标准图框的设计也是非常重要的。

一个好的标准图框设计，不仅可以提高图纸的美观性，还可以提高绘图效率。

在进行标准图框设计时，我们需要考虑到边框的粗细、标题栏的位置、图幅标注的内容等因素，力求简洁明了，符合国家标准，同时也要考虑到实际应用中的方便性。

最后，我们需要注意标准图框的使用。

在进行CAD绘图时，我们应该根据实际需要选择合适的标准图框尺寸，同时也要注意标准图框的位置和比例，保证绘图内容能够完整地放入标准图框内，同时也要保证图纸的美观性和规范性。

另外，标准图框中的标题栏和图幅标注也是非常重要的，它们包含了图纸的重要信息，应该认真填写，保证图纸的完整性和可读性。

cad标准图框合集CAD标准图框合集。

在CAD绘图中，图框是非常重要的元素，它不仅规范了图纸的格式，还能够提高图纸的美观度和专业性。

因此，选择合适的CAD标准图框对于绘制工程图纸至关重要。

本文将为大家介绍一些常用的CAD标准图框，希望能够对大家的绘图工作有所帮助。

1. A3图框。

A3图框是最常见的图框之一，它适用于一般的工程图纸绘制。

A3图框的尺寸为420mm×297mm，它能够容纳较大的图纸内容，同时又不会显得过于拥挤。

在A3图框中，通常包含了图纸编号、图纸名称、比例尺、日期、设计人、审核人等信息，这些信息能够使图纸更加规范和完整。

2. A4图框。

A4图框是适用于较小的工程图纸绘制的图框，其尺寸为297mm×210mm。

A4图框通常用于一些较为简单的图纸，例如设备安装图、平面布置图等。

与A3图框相比，A4图框的内容相对简洁，但同样需要包含图纸编号、图纸名称、比例尺等信息。

3. 自定义图框。

除了A3图框和A4图框之外，还可以根据实际需要自定义图框。

自定义图框能够满足特定图纸的绘制需求，例如特殊尺寸的图纸、特定行业的图纸等。

在自定义图框中，需要根据实际情况添加相应的信息，以确保图纸的规范和完整。

4. 图框样式。

图框的样式也是非常重要的，它直接影响到图纸的整体美观度。

一般来说，图框的样式应该简洁大方，不宜过于复杂。

同时，图框的线型、线宽、字体等也需要统一规范，以确保整体的一致性。

5. 注意事项。

在使用CAD标准图框时，需要注意以下几点：图框中的信息应当准确无误，包括图纸编号、图纸名称、比例尺等；图框的线型、线宽、字体等应当统一规范；图框应当与图纸内容相匹配，不宜过大或过小；自定义图框时，应当根据实际需要添加相应的信息，以确保图纸的规范和完整。

总结。

CAD标准图框是工程图纸绘制中不可或缺的元素，选择合适的图框能够提高图纸的规范性和美观度。

在使用CAD标准图框时，需要根据实际需要选择合适的图框尺寸和样式，同时注意图框中信息的准确性和一致性。
