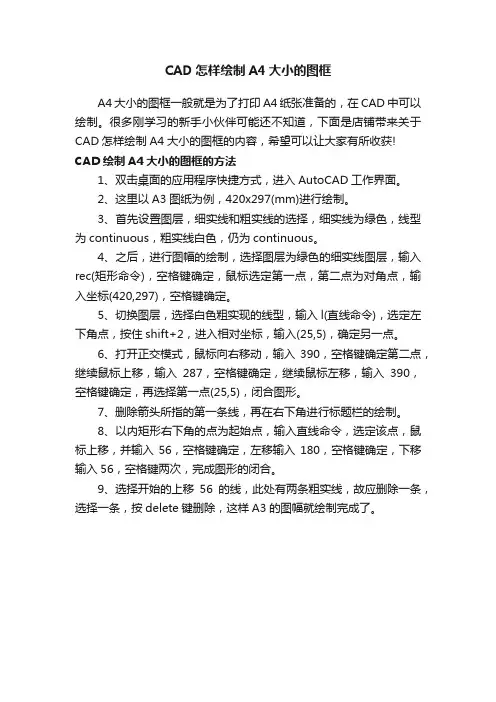

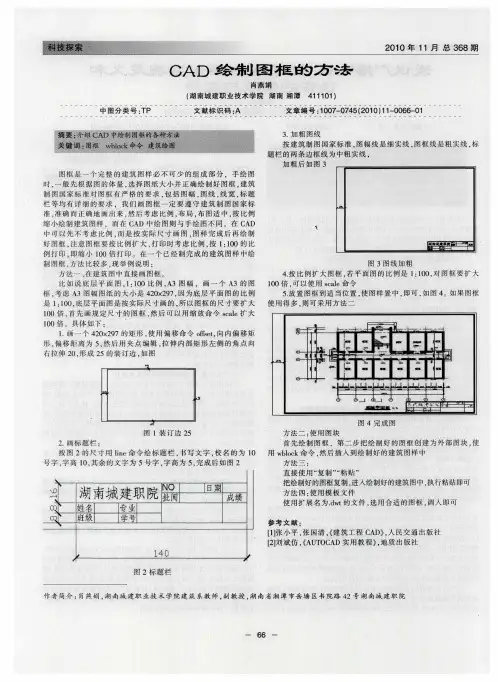

CAD怎样绘制A4大小的图框
A4大小的图框一般就是为了打印A4纸张准备的，在CAD中可以绘制。

很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于CAD怎样绘制A4大小的图框的内容，希望可以让大家有所收获! CAD绘制A4大小的图框的方法
1、双击桌面的应用程序快捷方式，进入AutoCAD工作界面。

2、这里以A3图纸为例，420x297(mm)进行绘制。

3、首先设置图层，细实线和粗实线的选择，细实线为绿色，线型为continuous，粗实线白色，仍为continuous。

4、之后，进行图幅的绘制，选择图层为绿色的细实线图层，输入rec(矩形命令)，空格键确定，鼠标选定第一点，第二点为对角点，输入坐标(420,297)，空格键确定。

5、切换图层，选择白色粗实现的线型，输入l(直线命令)，选定左下角点，按住shift+2，进入相对坐标，输入(25,5)，确定另一点。

6、打开正交模式，鼠标向右移动，输入390，空格键确定第二点，继续鼠标上移，输入287，空格键确定，继续鼠标左移，输入390，空格键确定，再选择第一点(25,5)，闭合图形。

7、删除箭头所指的第一条线，再在右下角进行标题栏的绘制。

8、以内矩形右下角的点为起始点，输入直线命令，选定该点，鼠标上移，并输入56，空格键确定，左移输入180，空格键确定，下移输入56，空格键两次，完成图形的闭合。

9、选择开始的上移56的线，此处有两条粗实线，故应删除一条，选择一条，按delete键删除，这样A3的图幅就绘制完成了。

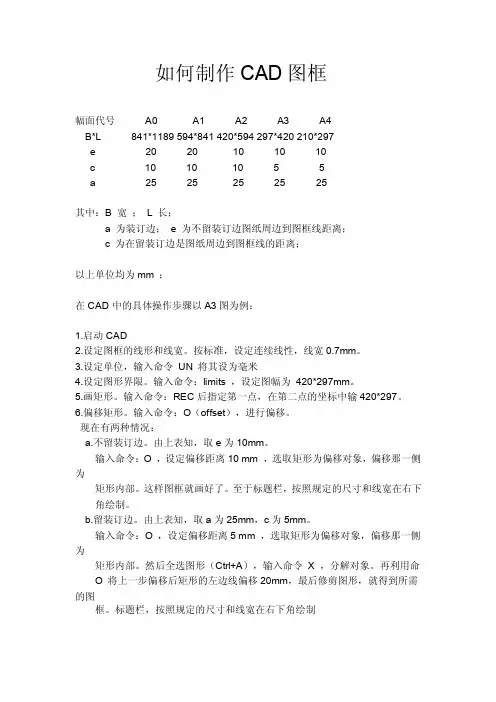

如何制作CAD图框幅面代号A0 A1 A2 A3 A4B*L 841*1189 594*841 420*594 297*420 210*297e 20 20 10 10 10c 10 10 10 5 5a 25 25 25 25 25其中：B 宽；L 长；a 为装订边；e 为不留装订边图纸周边到图框线距离；c 为在留装订边是图纸周边到图框线的距离；以上单位均为mm ；在CAD中的具体操作步骤以A3图为例：1.启动CAD2.设定图框的线形和线宽。

按标准，设定连续线性，线宽0.7mm。

3.设定单位，输入命令UN 将其设为毫米4.设定图形界限。

输入命令：limits ，设定图幅为420*297mm。

5.画矩形。

输入命令：REC后指定第一点，在第二点的坐标中输420*297。

6.偏移矩形。

输入命令：O（offset），进行偏移。

现在有两种情况：a.不留装订边。

由上表知，取e为10mm。

输入命令：O ，设定偏移距离10 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。

这样图框就画好了。

至于标题栏，按照规定的尺寸和线宽在右下角绘制。

b.留装订边。

由上表知，取a为25mm，c为5mm。

输入命令：O ，设定偏移距离5 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。

然后全选图形（Ctrl+A），输入命令X ，分解对象。

再利用命O 将上一步偏移后矩形的左边线偏移20mm，最后修剪图形，就得到所需的图框。

标题栏，按照规定的尺寸和线宽在右下角绘制干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。

现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。

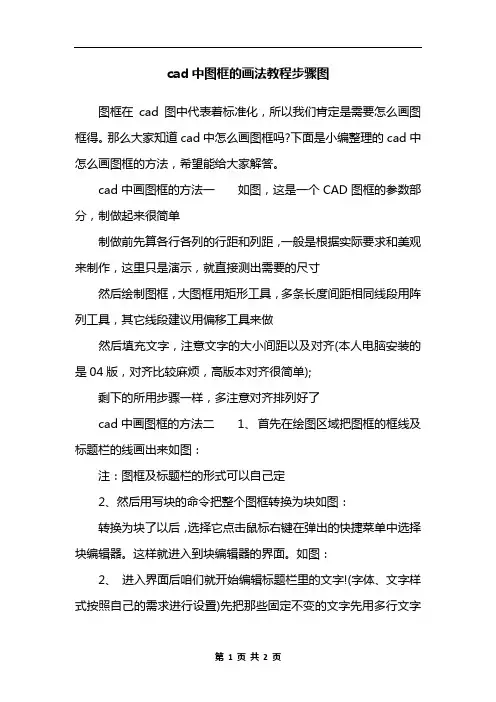

cad中图框的画法教程步骤图图框在cad图中代表着标准化，所以我们肯定是需要怎么画图框得。

那么大家知道cad中怎么画图框吗?下面是小编整理的cad中怎么画图框的方法，希望能给大家解答。

cad中画图框的方法一如图，这是一个CAD图框的参数部分，制做起来很简单制做前先算各行各列的行距和列距，一般是根据实际要求和美观来制作，这里只是演示，就直接测出需要的尺寸然后绘制图框，大图框用矩形工具，多条长度间距相同线段用阵列工具，其它线段建议用偏移工具来做然后填充文字，注意文字的大小间距以及对齐(本人电脑安装的是04版，对齐比较麻烦，高版本对齐很简单);剩下的所用步骤一样，多注意对齐排列好了cad中画图框的方法二1、首先在绘图区域把图框的框线及标题栏的线画出来如图：注：图框及标题栏的形式可以自己定2、然后用写块的命令把整个图框转换为块如图：转换为块了以后，选择它点击鼠标右键在弹出的快捷菜单中选择块编辑器。

这样就进入到块编辑器的界面。

如图：2、进入界面后咱们就开始编辑标题栏里的文字!(字体、文字样式按照自己的需求进行设置)先把那些固定不变的文字先用多行文字该工具进行文字编辑(如标记、处数、分区、更改文件号、设计、制图、审核、工艺、批准等等这些都是不需变动的文字)，编辑好了上述文字之后就轮到编辑那些经常需要更改的文字了(如设计者姓名、设计日期、制图者姓名、制图日期、材料、单位名称等等这些文字都是经常需要更改变动的文字)步骤：点击定义属性该工具，在跳出的属性定义窗口中填写相应的内容(经常需要更改变动的)，该窗口里的模式有4个复选框(可都不选，不重要)，下一个属性这里有3个框框，但只需要把标记提示这两个填好就行，插入点这里默认了(在屏幕上指定)、文字选项这里的条件可根据自己需要而定(推荐对正这里选择中心)，设置好了之后确定，然后放到相应的位置即可。

后面文字的编辑也都是一样道理。

(附图)文字都编辑好了之后，选择保存块定义该工具进行保存，然后关闭该块编辑器(不是关闭图形)。

cad怎么建标准图框CAD怎么建标准图框。

在CAD软件中，建立标准图框是非常重要的，它可以规范绘图的格式和布局，提高绘图效率。

下面我将介绍如何在CAD软件中建立标准图框。

首先，打开CAD软件，选择“新建”命令，创建一个新的绘图文件。

接着，在绘图界面中，选择“布局”命令，进入布局编辑界面。

在布局编辑界面中，我们需要设置页面的大小和比例。

点击“页面设置”命令，选择标准的纸张大小，比如A4或者A3，然后设置绘图比例，一般选择1:1即可。

接下来，我们需要绘制标准图框的边框。

选择“直线”命令，根据页面的大小和比例，在页面上绘制出标准图框的外框。

一般来说，标准图框的外框应该留有一定的边距，用于放置图纸的标题、图例等信息。

然后，在标准图框内部，我们需要绘制出图纸的边框和辅助线。

选择“直线”和“偏移”命令，根据设计要求，在标准图框内部绘制出图纸的边框和辅助线。

这些辅助线可以帮助我们更好地布局图纸内容，保证绘图的准确性和美观性。

接着，我们需要在标准图框的四周设置标尺和辅助标记。

选择“标注”命令，根据设计要求，在标准图框的四周设置标尺和辅助标记，这些标尺和辅助标记可以帮助我们更好地测量和定位图纸内容。

最后，我们需要在标准图框的底部设置图纸的名称、编制者、审核者等信息。

选择“文字”命令，根据设计要求，在标准图框的底部设置图纸的名称、编制者、审核者等信息，这些信息可以帮助他人更好地理解和使用图纸。

通过以上步骤，我们就成功地建立了标准图框。

在实际绘图过程中，我们可以根据需要对标准图框进行修改和调整，以满足实际的设计要求。

总之，建立标准图框是CAD绘图过程中的重要步骤，它可以规范绘图格式和布局，提高绘图效率。

希望以上内容对大家有所帮助，谢谢阅读！。

C A自学图框绘制 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】施工图的正规依本人看,应该具备这样几个要点:1。

CAD画图最基本要学会图层管理，长期发展要学会专业化的布局画法，以适应大型工装的专业绘图要求。

作为小家装的CAD施工图来讲，模型空间画图是可以满足的，但在大型工装中，你必须接触到一项更为发达的CAD技巧，即布如果你不用布局画图法，工作起来是很困难和麻烦的，如果是一套酒店十八层，每层用一张平面布置图作为基础图来讲，以此衍生的强电图，弱电图，消防系统图，空调系统图，水路图，索引图起码加起来有七八张之多。

如果这层的唯一平面布置图改了方案，即图都要改，这工程量如果你不用布局画法而是在模型空间里改的话，估计很容易出错，而且画起来相当的麻烦，当十几层的图量累且又累又容易出错。

所以要想做大型工装必须学会布局画图法，而布局画图法的最根本最基础的技术就是图层管理。

有些人是喜欢便好设置打印，其实这就是很不专业的表现了。

关于图层管理，其实说简单也简单，大家就记住一个要点，图层以图的类型为前缀起名，分粗中细即可，比如：平面-粗线，平面-面-虚线，平面-中心线，然后记住三色或者四色法。

使整个图干净清爽，打印出来又有线型粗细层次。

我这个还是现存的没有经过进一步改进的图层管理，但色号我就三色，7号白色粗线，155号兰灰色中实线，8号灰色细线，其它的一看颜色就知道是粗还是中还是细，如果你新画一个图类，比如吊顶，你就以吊顶图为前缀自行地加粗中细图层，即可，想要什么好处是灵活，便于布局画法的图层管理。

布局画法简单理解就是把要的图层在视口里打开，其它的统统关了。

这样达到叠加底图到2。

CAD图要打印好看其实就是粗中细的调控，你就记住:粗中细三个字，未来不管是公司就职还是个人发展，这三字经足以证明你一份施工图是否打印出来好看，就看线型的粗中细管理。

还有色号的简洁实用化。

CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。

本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。

标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。

3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。

4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。

如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。

其他功能自己摸索即可。

5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。

框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。

保存后默认为.cfm文件。

8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。

如下图根据基准点放好位置的,如下图。

双击图框对，填入相应属性值即可。

双击标题栏对，填入相应属性值即可。

10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。

cad a4标准图框CAD A4标准图框。

CAD A4标准图框是指在CAD软件中用于绘制A4纸张大小图纸时所使用的标准图框。

它是工程制图中必不可少的一部分，能够规范图纸的格式，提高图纸的规范性和美观性。

下面将介绍CAD A4标准图框的制作方法和使用技巧。

首先，我们需要明确A4纸张的尺寸是210mm×297mm。

在CAD软件中，我们可以通过设置页面尺寸来确定绘图的大小。

选择A4纸张大小后，我们就可以开始制作CAD A4标准图框了。

在CAD软件中，可以使用线段、多段线、圆弧等基本绘图命令来制作CADA4标准图框。

首先，我们需要绘制出A4纸张的边框，然后根据实际需要确定图框的位置和大小。

一般来说，图框的外边距为10mm，内边距为5mm，顶部预留标题栏高度为15mm，底部预留注释栏高度为10mm，左侧和右侧预留装订孔为5mm。

在确定好这些尺寸后，我们可以开始绘制图框的各个边界线和装订孔位置。

除了基本的边框外，CAD A4标准图框中还应包括图框名称、图号、比例尺、日期、校对、审核、批准等信息。

在绘制图框的过程中，我们需要合理安排这些信息的位置和排版，以确保图纸的整体美观和规范。

在实际使用CAD A4标准图框时，我们可以将其保存为模板文件，以便在需要绘制A4纸张大小图纸时直接调用。

这样不仅可以节省绘图时间，还能够保证图框的一致性和规范性。

另外，我们还可以根据实际需要对CAD A4标准图框进行修改和定制，以满足不同图纸的绘制要求。

总之，CAD A4标准图框在工程制图中起着非常重要的作用，它能够规范图纸的格式，提高图纸的规范性和美观性。

制作和使用CAD A4标准图框需要我们熟练掌握CAD软件的绘图命令和页面设置，合理安排图框中各个元素的位置和排版，以及灵活运用模板文件和定制功能。

希望本文介绍的CAD A4标准图框的制作方法和使用技巧能够对大家有所帮助。

CAD制作标准图框模板（增强属性编辑器）制作CAD图框就是制作一个块文件，里面可以编辑相关文本1.如下图框2，功能，值得地方平常是没有显示，双击会弹出增强属性编辑器。

3,标准图框就是一个增强属性编辑器4，先绘制你想要建立的图框如下图：1》绘制图框，选择线型（1）线宽标准线型A4 A3 A2 A1 A0细实线0.25 0.25 0.25 0.25 0.35粗实线0.5 0.5 0.5 0.5 0.7（2）线型的选择实线、尺寸线、剖面线：continuous点划线：ACADISO10W100或Center虚线：ACADISO02W100或Dashed可通过格式中的“线型”“全局比例因子”控制所有对象的线型、线宽、颜色等特性都要“By Layer”（3）.设置两种文字样式：工程字字体：仿宋_GB2312数字字母字体：ISOCP.shx宽度因子：0.7字高标准A4 A3 A2 A1 A03.5 3.5 5 5 7（4）. 设置尺寸标注样式快捷键：D基线间距：8；超出尺寸线：2；起点偏移量：0箭头大小：和字高一致圆心标记：无箭头大小标准A4 A3 A2 A1 A03.5 3.5 3.5 5 5接下来就是创建增强属性编辑器就是一个块的模板，你可以通过增强性编辑器填写定义好的的块的部分,可以使用块属性管理器修改块定义中的属性。

步骤1、首先在0层按国标或行业需要绘制图框和标题栏，修改线宽，再用多行文字工具填入标题栏中的固定文字，即一直不需变化的文字。

然后在标题栏中需要每次变化修改的格子添加一条对角斜线，有一个添加一条。

步骤2、左键单击绘图→块→定义属性，弹出属性定义对话框。

里面有四项内容：“模式”项下选“预置”；“属性”项下“标记”、“提示”、“值”按需要任意填写，不过建议填写的文字要有提示性，今后“块”里显示的是“值”的内容；“文字选项”中的“对齐”选“正中”，字体及字号按需选择；点击“插入点”项里的“拾取点”按钮，属性定义对话框消失，拾取要定义的标题栏单元格中前一步添加的斜线的中点，属性定义对话框恢复显示，按确定，在刚才定义的单元格中出现“属性”项下标记内容，至此，一个单元格定义完成。

cad a4标准图框CAD A4标准图框。

一、概述。

CAD A4标准图框是在CAD绘图过程中常用的一种标准格式，它规定了图纸的大小、边框的位置和比例、标题栏的内容等，是绘制图纸时必须遵循的规范。

本文档将详细介绍CAD A4标准图框的设计要求和使用方法，帮助用户在CAD绘图过程中规范地使用A4标准图框。

二、CAD A4标准图框的设计要求。

1. 图纸大小，A4纸张的尺寸为210mm×297mm，因此A4标准图框的大小应该与A4纸张相匹配，确保图框与纸张大小一致。

2. 边框位置和比例，图框的边框应该距离纸张边缘一定的距离，一般为20mm左右，以保证图纸内容不会受到边缘的影响。

同时，边框的比例要合适，一般为1:1.5，使得图框看起来更加美观。

3. 标题栏内容，标题栏应包括项目名称、图纸名称、图号、版本、日期、比例、编制者等信息，这些信息应该清晰明了地显示在标题栏中，方便他人查阅和使用。

三、CAD A4标准图框的使用方法。

1. 创建新图框，在CAD软件中，可以通过绘制线段、矩形等基本图形来创建A4标准图框，确保图框的大小、位置和比例符合设计要求。

2. 设置图框属性，在创建图框的过程中，需要设置图框的属性，包括边框的粗细、颜色、标题栏的位置和字体大小等，以便后续的绘图和打印。

3. 填写标题栏信息，在图框创建完成后，需要填写标题栏的相关信息，确保信息的准确性和完整性，方便他人使用图纸时能够清晰地了解图纸的内容和相关信息。

四、注意事项。

1. 在使用CAD A4标准图框时，应该严格按照设计要求进行绘制，确保图框的大小、位置和比例符合标准，避免出现不规范的情况。

2. 在填写标题栏信息时，应该仔细核对每一项信息的准确性，确保图纸的相关信息完整和准确，避免给他人带来困扰。

3. 在绘图和打印过程中，应该根据实际需要选择合适的比例和打印方式，确保图纸的内容清晰可见，方便他人使用。

五、总结。

CAD A4标准图框是CAD绘图过程中不可或缺的一部分，它规定了图纸的大小、边框的位置和比例、标题栏的内容等，是绘制图纸时必须遵循的规范。

CAD中标准图框和图纸规范的设置教程在进行CAD设计时，为了保证设计的准确性和统一性，设置标准图框和图纸规范是非常重要的。

本文将介绍如何在CAD中设置标准图框和图纸规范。

首先，在CAD软件中打开新建文件，选择适合的模板。

通常可以选择A3或A4纸大小，这是根据实际需求来定的。

接下来，我们需要设置标准图框。

标准图框一般是由边界线、标题栏、工程名称、图号等组成的。

在CAD中，可以使用线段、多段线等工具来绘制这些图框的各个元素。

具体的操作步骤如下：1. 首先，选择绘图界面的“绘图工具”或“线段工具”。

2. 点选绘图区域的左下角和右上角，绘制边界线。

可以使用“矩形”命令或直接绘制线段来实现。

3. 在边界线的上方，绘制标题栏。

可以使用线段或多段线绘制，确保字体大小、字距等规范统一。

4. 在标题栏下方，绘制工程名称和图号。

同样，可以使用线段或多段线绘制，并使用合适的字体进行填写。

5. 根据需要，还可以绘制其他需要的元素，如公司名称、日期、比例尺等。

完成标准图框的绘制后，我们需要进行图纸规范的设置。

图纸规范包括单位、单位精度、字体、图层等设置。

具体的操作步骤如下：1. 点击CAD软件界面上方的“格式”选项卡，打开“图纸设置”窗口。

2. 在“图纸设置”窗口中，选择适当的单位，如公制或英制。

同时，根据设计要求，设置相应的单位精度。

3. 在“文本样式”选项卡中，可以设置标题、工程名称、图号等元素的字体样式和大小。

4. 在“图层”选项卡中，可以设置不同层的颜色、线型等属性。

根据需要，还可以建立特定的图层，以便在设计中进行不同元素的管理。

5. 在“打印设置”选项卡中，可以选择打印机、纸张大小等打印参数。

6. 执行“保存”命令，将图纸规范的设置保存为默认配置。

通过以上步骤，我们成功设置了标准图框和图纸规范。

在进行设计时，可以直接使用这些配置，提高设计效率，确保设计的准确性和一致性。

需要注意的是，在进行CAD设计时，还应遵守相应的行业规范和标准，确保设计符合行业要求。

图框和标题栏的绘制一、设置绘图环境1．定单位利用“Units”命令或在下拉菜单“格式”中选择“图形单位”选项进行重新设置，激活命令后将出现“图形单位”对话框，利用它可进行单位制设置。

2．定图幅在下拉菜单“格式”中选择“图形界限”，或者直接在命令行输入“Limits”命令，AutoCAD 在命令行提示：指定左下角点<0.0000,0.0000>:(直接回车或在此处输入绘图极限的左下角点的坐标指定右上角点 <420.0000,297.0000>:(在此处输入绘图极限的右上角点的坐标)。

420，2973.全屏显示调用“Zoom”命令—→选择“全部（A）”选项，以使所示图幅在窗口内全屏显示。

二、绘制图框和标题栏1.绘制图框（1）绘制外层细实线框①调用细实线层②调用“画矩形”命令—→从工具条中单击：“矩形”图标或从下拉菜单选取:“绘图”→“矩形（R）”或从命令行键入：REC ③指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（指定对角线一个端点）0,0↙—→③指定另一个角点或 [尺寸(D)]:（指定对角线另一个端点）420，297↙，如图所示。

（2）绘制内层粗实线框①调用粗实线层②调用“画矩形”命令—→从工具条中单击：“矩形”图标或从下拉菜单选取:“绘图”→“矩形（R）”或从命令行键入：REC ③指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（指定对角线一个端点）5,5↙—→③指定另一个角点或 [尺寸(D)]:（指定对角线另一个端点）415，292↙—→④如图所示。

2.绘制标题栏（1）绘制标题栏外框①调用粗实线层—→②调用“画矩形”命令—→从工具条中单击：“矩形”图标或从下拉菜单选取:“绘图”→“矩形（R）”或从命令行键入：REC ③指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（指定对角线一个端点）捕捉图框右下角点a—→③指定另一个角点或 [尺寸(D)]:（指定对角线另一个端点）@-140,32↙—→④如图所示。

浩辰CAD图框如何绘制
浩辰CAD突破了传统CAD软件只能在一张图纸绘制一个图幅的限制，开发了多图框绘制功能，提高了绘图的效率。

多图框功能是指在一个DWG文件中建立两个及两个以上的图框。

为了给设计师提供更大的设计自由。

下面跟店铺来了解一下吧!
浩辰CAD图框的绘制方法
要使用此功能，我们可以打开浩辰CAD机械2012专业版软件，依次单击【浩辰机械】—【工程图标题栏和更改栏】—【工程图标栏/边框】，软件会弹出“带标题栏的图纸边框”对话框(如图1)。

图1
从图中可以看到，该功能对话框中有图纸格式、标题栏、比例缩放、图幅、布置方式及选项设置。

其中，在扩展表单中，还能够添加附加栏、代号栏。

若需要建立多个图框，在这里我们对图纸格式设置成自定义格式。

然后勾上【保存为默认自定义设置】并点击【确定】，下面以先后建立A3、A4为例(如图2)：
图2
在图2中可见，我们在一个DWG文件上建立了多个图框，绘制后的图纸可以通过双击图框、标题栏的方式重新进入编辑界面，方便对图纸的一些配置进行随时的更改。

由于有多图框，我们可以对于图纸进行更自由的配置，在绘制实践中体现出了巨大的实际意义，也因此受到了设计师的广泛好评。

cad a4纸标准图框CAD A4纸标准图框。

一、引言。

在CAD绘图过程中，图框是非常重要的一部分，它能够规范图纸的格式，统一绘图的标准，提高绘图效率。

A4纸是国际标准的纸张尺寸之一，因此在CAD绘图中，设计一个符合A4纸标准的图框是非常有必要的。

本文将介绍如何在CAD 软件中设计一个符合A4纸标准的图框。

二、图框的设计要求。

1. 外形尺寸，A4纸的尺寸为210mm×297mm，因此图框的外形尺寸应该和A4纸的尺寸一致，以保证图框可以完整地覆盖在A4纸上。

2. 边界线，图框应当有一定宽度的边界线，用以区分图纸内容和周围的空白区域，使图纸内容更加突出。

3. 标题栏，图框顶部应当有标题栏，用以标明图纸的名称、图号、版本号等信息。

4. 注释栏，图框底部可以设置注释栏，用以标明图纸的编制人、审核人、审定人等信息。

5. 比例尺，图框左侧或右侧应当标注比例尺，以便在打印时确认图纸的比例。

6. 其他内容，根据实际需要，图框中还可以包括公司标识、日期、保密标识等内容。

三、图框的设计步骤。

1. 打开CAD软件，在绘图界面中新建一个图纸布局。

2. 设置图纸布局的大小为A4纸大小，即210mm×297mm。

3. 绘制外框，使用直线工具绘制出A4纸的外框，保证外框的尺寸和A4纸的尺寸一致。

4. 绘制边界线，在外框的基础上，绘制一定宽度的边界线，用以区分图纸内容和周围的空白区域。

5. 设计标题栏和注释栏，在图框的顶部和底部设计标题栏和注释栏，标明图纸的相关信息。

6. 标注比例尺，在图框的左侧或右侧标注比例尺，确认图纸的比例。

7. 添加其他内容，根据实际需要，可以在图框中添加公司标识、日期、保密标识等内容。

8. 保存图框，将设计好的图框保存为模板，以便在以后的绘图过程中直接调用。

四、图框的应用。

设计好符合A4纸标准的图框后，可以在实际的CAD绘图过程中进行应用。

在新建图纸时，直接调用保存好的图框模板，即可快速地在A4纸上绘制出符合标准的图纸。

CAD标准图框画法在 CAD 绘图中，标准图框的绘制是一项基础且重要的工作。

它不仅为绘图提供了规范的边界，还能使图纸在交流和存档时更加统一和清晰。

下面就来详细介绍一下 CAD 标准图框的画法。

首先，我们要明确图框的尺寸规格。

常见的图框尺寸有 A0、A1、A2、A3、A4 等，其对应的长宽比例是固定的。

比如，A4 图框的尺寸通常为 210mm×297mm，A3 图框的尺寸为 297mm×420mm。

在实际绘制时，要根据绘图的需要选择合适的图框尺寸。

接下来，打开 CAD 软件，新建一个绘图文件。

在绘图界面中，我们可以通过以下几种方法来绘制图框：方法一：使用直线命令。

按照所选图框尺寸的长和宽，依次绘制出四条边框线。

在绘制时，要注意线条的准确性和笔直度，可以打开正交模式来保证线条的水平和垂直。

方法二：利用矩形命令。

直接输入矩形的两个对角点坐标，或者指定矩形的长度和宽度，这样就能快速绘制出一个矩形的图框。

绘制好边框后，还需要添加一些必要的元素，如标题栏、会签栏等。

标题栏一般位于图框的右下角，包含了图纸的名称、比例、绘图单位、绘图日期、绘图人员等信息。

我们可以使用表格工具来绘制标题栏，或者直接绘制线条来划分区域，然后在相应的区域内填写文字。

会签栏通常位于图框的左侧，用于相关人员的签字确认。

其格式和内容可以根据具体的需求进行定制。

在绘制标题栏和会签栏时，要注意字体的大小和格式，以及文字与边框的间距，保证整体的美观和规范。

此外，为了使图框更加规范和易于识别，还需要添加一些标注和说明。

比如，在图框的外边缘，可以标注出图框的尺寸规格；在标题栏中，可以注明图纸的版本号、修改记录等。

在绘制过程中，还有一些细节需要注意。

比如，线条的粗细设置，边框线一般使用粗线，内部的分格线可以使用细线；图层的管理，将不同的元素放置在不同的图层中，便于后续的编辑和修改；还有单位的设置，要确保绘图的单位与实际需求相符。

绘制完成后，要对图框进行仔细的检查，确保没有遗漏和错误。
