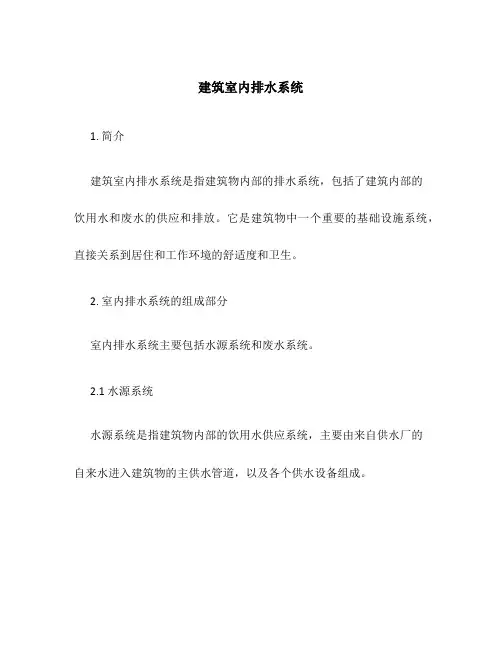

建筑室内排水系统1. 简介建筑室内排水系统是指建筑物内部的排水系统，包括了建筑内部的饮用水和废水的供应和排放。

它是建筑物中一个重要的基础设施系统，直接关系到居住和工作环境的舒适度和卫生。

2. 室内排水系统的组成部分室内排水系统主要包括水源系统和废水系统。

2.1 水源系统水源系统是指建筑物内部的饮用水供应系统，主要由来自供水厂的自来水进入建筑物的主供水管道，以及各个供水设备组成。

常见的水源系统设备包括水表、水解器、水泵、水箱等。

水泵负责将自来水提升到建筑物中的储水箱，供水时则通过供水管道将水输送到各个用水设备，如浴室、厨房等。

2.2 废水系统废水系统是指建筑物内部的废水排放系统，主要由各个室内设备的排水管道、下水道以及污水处理设备组成。

在室内排水系统中，废水由不同设备分别排出，如马桶、洗手盆、浴缸、厨房水槽等。

这些废水通过排水管道流入下水道，再经过污水处理设备进行处理后排出。

3. 室内排水系统的设计原则在设计室内排水系统时，需要考虑以下几个原则：3.1 安全性室内排水系统应保证安全可靠，避免漏水和污水外溢等问题。

排水管道和设备应具备足够的强度和密封性，以确保不会产生泄漏和渗漏。

3.2 卫生性室内排水系统应保证废水在排出过程中不会产生臭味和污染。

排水管道应有足够的倾斜度，以保证废水能够顺利流动，避免积水和异味产生。

3.3 可维护性室内排水系统应设计成易于维护和清洁的结构，方便检修和清理。

必要的阀门和管道连接处应随时可拆卸，以便于维修和更换。

3.4 节水性室内排水系统应尽量减少用水量，提高水资源利用效率。

可以采用节水设备和技术，如限流器、节水龙头等，减少不必要的水浪费。

4. 室内排水系统的维护和管理为了保证室内排水系统的正常运行和延长使用寿命，需要进行定期的维护和管理工作。

4.1 定期清洁定期清洁排水管道和设备，清除可能堵塞和积垢的物质。

可以使用专业的管道清洁剂等工具，保持排水畅通。

4.2 定期检查定期检查排水管道和设备的状态，发现问题及时修复。

建筑内部排水系统分类建筑内部排水系统是建筑物中用于排放废水的重要设施，它能够有效地将废水从建筑物内部排出，保持室内空气清新、卫生环境健康。

根据不同的排水需求和建筑类型，建筑内部排水系统可以分为以下几种分类。

一、雨水排水系统雨水排水系统主要用于排放建筑物屋面和其他露天区域收集到的雨水。

它通常包括屋面排水系统、雨水管道系统和雨水收集设施。

屋面排水系统通过檐沟、排水管和雨水口将屋面上的雨水引导到雨水管道系统中，再通过雨水收集设施储存或排放。

二、生活污水排水系统生活污水排水系统主要用于排放建筑物内部产生的生活污水，如厨房、浴室和洗手间等地的废水。

它通常包括下水道系统、污水管道系统和污水处理设施。

下水道系统通过地面或墙体上的下水道网收集废水，然后通过污水管道系统将废水引导到污水处理设施进行处理。

三、工业废水排水系统工业废水排水系统主要用于排放建筑物内部产生的工业废水，如工厂、实验室和车间等地的废水。

工业废水的排水系统通常较为复杂，需要根据具体工艺和废水特性设计。

它通常包括工业废水收集设施、工业废水管道系统和废水处理设施。

四、地下排水系统地下排水系统主要用于排放建筑物地下空间的积水和地下水。

地下排水系统通常包括地下水泵站、地下水收集管道和地下水排放设施。

它可以有效地排除地下空间的积水，保持建筑物地基的稳定和干燥。

五、消防排水系统消防排水系统主要用于消防用水和灭火排水。

它通常包括消防水源供水系统、消防水管网络和消防水泵等设备。

消防排水系统的设计和施工需要符合消防规范和要求，以确保在火灾发生时能够提供足够的水源供应和排水能力。

六、特殊排水系统除了以上常见的排水系统外，建筑物还可能需要特殊排水系统来满足特殊需求。

例如，游泳池排水系统、地下车库排水系统、地台排水系统等。

这些特殊排水系统需要根据具体情况进行设计和施工，以确保其正常运行和排水效果。

建筑内部排水系统的分类可以根据排水需求、建筑类型和功能区域等因素来确定。

建筑排水系统的组成
建筑排水系统是指建筑物内部的排水系统，主要用于排放污水和雨水。

它由多个组成部分组成，包括排水管道、排水设备、排水口、排水泵等。

下面我们来详细了解一下建筑排水系统的组成。

1. 排水管道
排水管道是建筑排水系统的核心组成部分，它主要用于将污水和雨水从建筑物内部排出。

排水管道一般分为污水管道和雨水管道两种。

污水管道主要用于排放厨房、卫生间等处产生的污水，而雨水管道则主要用于排放屋顶、露台等处的雨水。

排水管道的材质一般有PVC、PE、铸铁等，不同的材质适用于不同的场合。

2. 排水设备
排水设备是指用于排放污水和雨水的设备，主要包括马桶、洗手盆、浴缸、淋浴器等。

这些设备一般都需要与排水管道相连，将产生的污水和雨水排出建筑物。

3. 排水口
排水口是指建筑物内部的排水口，主要用于将污水和雨水排出建筑物。

排水口一般分为地漏、墙漏、天沟等几种。

地漏主要用于排放卫生间、厨房等处的污水，墙漏主要用于排放墙体渗漏的雨水，天沟则主要用于排放屋顶的雨水。

4. 排水泵
排水泵是指用于将污水和雨水从低处排到高处的泵，主要用于排放地下室、地下车库等处的污水和雨水。

排水泵一般分为潜水泵和离心泵两种，不同的泵适用于不同的场合。

建筑排水系统的组成包括排水管道、排水设备、排水口、排水泵等多个部分。

这些部分相互配合，共同构成了一个完整的建筑排水系统，为建筑物内部的排水提供了可靠的保障。

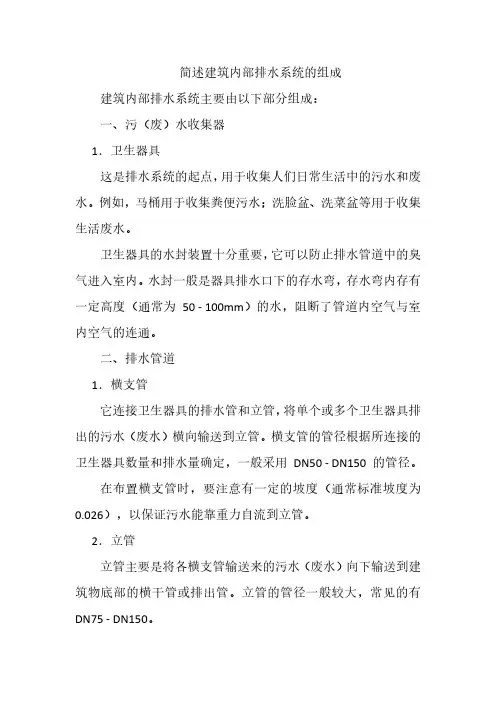

简述建筑内部排水系统的组成建筑内部排水系统主要由以下部分组成：一、污（废）水收集器1．卫生器具这是排水系统的起点，用于收集人们日常生活中的污水和废水。

例如，马桶用于收集粪便污水；洗脸盆、洗菜盆等用于收集生活废水。

卫生器具的水封装置十分重要，它可以防止排水管道中的臭气进入室内。

水封一般是器具排水口下的存水弯，存水弯内存有一定高度（通常为50-100mm）的水，阻断了管道内空气与室内空气的连通。

二、排水管道1．横支管它连接卫生器具的排水管和立管，将单个或多个卫生器具排出的污水（废水）横向输送到立管。

横支管的管径根据所连接的卫生器具数量和排水量确定，一般采用DN50-DN150的管径。

在布置横支管时，要注意有一定的坡度（通常标准坡度为0.026），以保证污水能靠重力自流到立管。

2．立管立管主要是将各横支管输送来的污水（废水）向下输送到建筑物底部的横干管或排出管。

立管的管径一般较大，常见的有DN75-DN150。

为了保证立管的通水能力和通气效果，立管需垂直安装，并且在适当的高度要设置检查口，方便维修和疏通管道。

3．横干管横干管是将立管输送来的污水（废水）横向汇集并输送到排出管的管道。

横干管的管径根据排水流量确定，通常比立管管径大。

它的设置位置一般在建筑物的底层或地下室，同样需要保持一定的坡度（如0.002-0.005），使污水顺利流向排出管。

4．排出管排出管是排水系统中连接建筑物内部排水管道和室外排水管网的部分。

排出管的管径要满足室内排水流量的要求，一般不小于立管管径。

排出管要穿过建筑物的基础或外墙，在穿过基础时要预留孔洞并做好防水处理，以防止建筑物基础沉降对管道造成破坏，同时避免污水渗漏到建筑物基础内。

三、通气系统1．伸顶通气管这是最常见的通气方式，立管顶端伸出屋面一定高度（一般不小于0.3m）。

伸顶通气管可以将排水管道内的臭气排到大气中，同时平衡管道内的气压，防止因气压波动导致水封破坏。

2．专用通气立管在排水流量较大、卫生器具较多的建筑中，仅靠伸顶通气管可能无法满足通气要求，这时会设置专用通气立管。

建筑排水系统
建筑排水系统是指建筑物内部的排水管网系统，用于将建筑物内部产生的废水、雨水等排出。

它包括卫生排水系统和雨水排水系统两部分。

1. 卫生排水系统：
卫生排水系统主要用于将建筑物内部产生的废水、污水等排出。

它由排水管道、排水设备和排水出口组成。

排水管道一般是由PVC管道或铸铁管道等材料制成，具有一定的排水能力和耐腐蚀能力。

排水设备包括马桶、洗手盆、浴缸、厨房水槽等，它们通过排水管道将废水排出到下水道或污水处理设施。

排水出口一般设置在建筑物的外墙或地下，用于将废水排放到室外。

2. 雨水排水系统：
雨水排水系统主要用于将建筑物内部和周围的雨水排出。

它包括屋顶排水系统和地面排水系统。

屋顶排水系统一般由屋面排水设备和屋面排水管道组成，用于将屋顶上的雨
水排出。

地面排水系统一般包括雨水沟、雨水篦子等设备，用于将地面上的雨水排出到下水道或雨水收集设施。

建筑排水系统的设计应考虑排水的顺畅性、防止倒流、防
止堵塞等因素，以确保建筑物内部的排水安全和环境卫生。

同时，建筑排水系统也应符合当地的建筑规范和环境保护
要求。

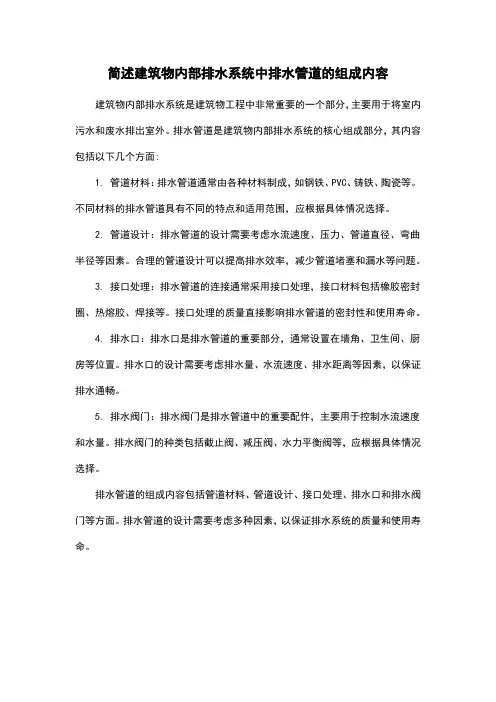

简述建筑物内部排水系统中排水管道的组成内容建筑物内部排水系统是建筑物工程中非常重要的一个部分，主要用于将室内污水和废水排出室外。

排水管道是建筑物内部排水系统的核心组成部分，其内容包括以下几个方面:
1. 管道材料：排水管道通常由各种材料制成，如钢铁、PVC、铸铁、陶瓷等。

不同材料的排水管道具有不同的特点和适用范围，应根据具体情况选择。

2. 管道设计：排水管道的设计需要考虑水流速度、压力、管道直径、弯曲半径等因素。

合理的管道设计可以提高排水效率，减少管道堵塞和漏水等问题。

3. 接口处理：排水管道的连接通常采用接口处理，接口材料包括橡胶密封圈、热熔胶、焊接等。

接口处理的质量直接影响排水管道的密封性和使用寿命。

4. 排水口：排水口是排水管道的重要部分，通常设置在墙角、卫生间、厨房等位置。

排水口的设计需要考虑排水量、水流速度、排水距离等因素，以保证排水通畅。

5. 排水阀门：排水阀门是排水管道中的重要配件，主要用于控制水流速度和水量。

排水阀门的种类包括截止阀、减压阀、水力平衡阀等，应根据具体情况选择。

排水管道的组成内容包括管道材料、管道设计、接口处理、排水口和排水阀门等方面。

排水管道的设计需要考虑多种因素，以保证排水系统的质量和使用寿命。

建筑内排水系统：按污废水种类划分的类型
建筑内排水系统是建筑内各种污废水排放的重要设施。

根据排除的污、废水种类的不同，建筑内排水系统主要分为以下三类：
1.生活污水排水系统：主要排放日常生活中产生的污水，如厕所排泄物、淋
浴废水、洗涤废水等。

这些废水含有较高的有机物质和营养盐，需要经过适当的处理，以防止对环境造成污染。

2.工业废水排水系统：主要排放工业生产过程中产生的废水，这些废水中可
能含有各种化学物质、重金属、油污等有害物质。

工业废水需要经过严格的预处理和深度处理，以满足排放标准。

3.雨水排水系统：主要负责排放建筑物屋顶、路面等场所的雨水。

雨水相对
较为清洁，但仍可能含有部分污染物，如飘浮物、化学物质等。

雨水排水系统的设计需充分考虑降雨量、地形等因素，以确保雨水的顺利排放，防止积水对建筑造成危害。

不同类型的建筑内排水系统需根据实际情况进行合理设计，以满足排放要求，保护环境，确保建筑的正常运行。

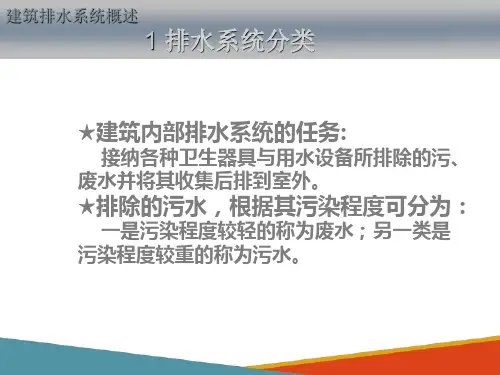

建筑内部排水系统的分类建筑内部排水系统根据接纳污、废水的性质，可分为三类：1．生活排水系统其任务是将建筑内生活废水（即人们日常生活中排泄的洗涤废水等）和生活污水（主要指粪便污水）排至室外。

我国目前建筑排污分流设计中是将生活污水单独排入化粪池，而生活废水则直接排入市政下水道。

2．工业废水排水系统用来排除工业生产过程中的生产废水和生产污水。

生产废水污染程度较轻，如循环冷却水等。

生产污水的污染程度较重，一般需要经过处理后才能排放.3．建筑内部雨水管道用来排除屋面的雨水，一般用于大屋面的厂房及一些高层建筑雨雪水的排除。

若生活污废水、工业废水及雨水分别设置管道排出室外称建筑分流制排水,若将其中两类以上的污水、废水合流排出则称建筑合流制排水。

建筑排水系统是选择分流制排水系统还是合流制排水系统，应综合考虑污水污染性质、污染程度、室外排水体制是否有利于水质综合利用及处理等因素来确定。

二、建筑内部排水系统的组成一般建筑物内部排水系统由下列部分组成,如图6—1所示。

1．卫生器具或生产设备受水器（如图6—1中的1、2、3、4）2．排水管系由器具排水管连接卫生器具和横支管之间的一段短管、除坐式大便器外，其间含存水弯,有一定坡度的横支管、立管；埋设在地下的总干管和排出到室外的排水管等组成（如图6—1中6、8、11）。

3．通气管系有伸顶通气立管，专用通气内立管，环形通气管等几种类型.其主要作用是让排水管与大气相通，稳定管系中的气压波动，使水流畅通(详见本章第二节）。

4．清通设备一般有检查口、清扫口，检查井以及带有清通门的弯头或三通等设备，作为疏通排水管道之用（如图6-1中7、9、12)。

5．抽升设备民用建筑中的地下室、人防建筑物、高层建筑的地下技术层、某些工业企业车间或半地下室、地下铁道等地F建筑物内的污、废水不能自流排至室外时必须设置污水抽升设备.如水泵、气压扬液器、喷射器将这些污废水抽升排放以保持室内良好的卫生环境.6．室外排水管道自排水管接出的第一检查井后至城市下水道或工业企业排水主干管间的排水管段即为室外排水管道,其任务是将建筑内部的污、废水排送到市政或厂区管道中去.7．污水局部处理构筑物当建筑内部污水未经处理不允许直接排入城市下水道或水体时,在建筑物内或附近应设置局部处理构筑物予以处理。

建筑内排水系统是建筑物内部用于排放废水和雨水的系统，它对于保持建筑物内部的卫生和安全至关重要。

一个完整的建筑内排水系统通常包括以下几个主要组成部分：1. 排水管道：这是建筑内排水系统的核心部分，负责将废水从各个排放点输送到指定的排放地点。

排水管道通常由塑料、铸铁或钢等材料制成，其形状和尺寸取决于建筑物的设计和用途。

排水管道可以分为主排水管道和支排水管道，主排水管道负责将废水输送到建筑物外部，而支排水管道则负责将废水输送到主排水管道。

2. 排水设备：这些设备用于处理和控制废水的流动，包括马桶、洗手池、淋浴器、洗衣机等。

排水设备通常与排水管道相连，以便将废水输送到管道中。

此外，排水设备还包括一些阀门和止回阀，用于控制废水的流量和防止回流。

3. 排水井：排水井是建筑物内部的一个垂直空间，用于收集和储存废水，直到排水管道可以将其排放出去。

排水井通常位于建筑物的地下室或地面层，其大小和形状取决于建筑物的设计和用途。

排水井内部通常设有格栅，以防止固体废物进入管道。

4. 排水泵：在某些情况下，如地下室或低洼地区的建筑物，可能需要使用排水泵来帮助排放废水。

排水泵通过增加水流的压力，使废水能够克服重力作用，顺利流入排水管道。

排水泵可以是电动或手动操作的，也可以是固定式或便携式的。

5. 通风系统：为了确保排水系统的正常运行，需要对管道进行定期维护和检查。

通风系统可以帮助排放管道中的气体，减少管道内的气压波动，从而降低管道破裂的风险。

通风系统通常包括排气阀、风帽等部件。

6. 检测和维护设备：为了确保排水系统的正常运行，需要定期对其进行检测和维护。

检测设备包括流量计、水位计、压力表等，用于监测管道中的流量、水位和压力等参数。

维护设备包括清洁工具、维修工具等，用于清理管道内的污垢和修复损坏的部件。

总之，建筑内排水系统是一个复杂的工程系统，需要综合考虑建筑物的设计、用途、地理位置等因素，以确保其正常运行和有效排放废水。

室内排水系统分类及用途
室内排水系统是指在建筑物内部设置的各种管道、附件和设备，用于排走建筑物内的废水、污水和雨水。

根据不同的排水方式和用途，室内排水系统可以分为以下几种分类：
1. 黑水系统：主要用于排放厕所、浴室等设施产生的污水，包括污水管道、污水收集箱、沉淀池和污水泵站等设备。

2. 白水系统：主要用于排放洗手间、厨房、洗衣房等设施产生的废水，包括废水管道、废水收集箱和废水泵站等设备。

3. 雨水系统：主要用于收集、排放建筑物内部和周围地面流动的雨水，包括雨水管道、雨水收集箱、储水池和雨水泵站等设备。

4. 废气系统：主要用于排放建筑物内部产生的烟气、油烟等废气，包括烟囱、通风管道和废气处理装置等设备。

室内排水系统的作用重要，它不仅保障了建筑物内部环境的清洁和卫生，同时也维护了公共卫生和环境的健康。

因此，在建筑物设计和施工过程中，室内排水系统的设计和安装应当严格按照相关法规和标准进行，确保其正常运行和安全可靠。
