建筑内部排水系统概述

建筑排水系统建筑排水系统是指将建筑物内部产生的废水和雨水，通过一系列的管道、设备和设施，进行收集、运输、处理和排放的系统。

它是建筑物中的重要组成部分，保证了建筑物内外环境的干净和安全。

本文将详细介绍建筑排水系统的组成、原理、分类、设计与施工等方面的内容。

一、建筑排水系统的组成建筑排水系统主要由以下几部分组成：1. 排水设备：包括卫生间、厨房、洗衣房等地方的水槽、马桶、洗手盆等设备。

2. 排水管道：由PVC、铸铁管等材料制成的管道，用于将废水从排水设备运输到污水处理站或者排放到河流等场所。

3. 检查井：设置在管道之间的连接点，用于检查管道的状况、疏通管道和清理污物。

4. 污水处理设施：通常为污水处理站，用于对废水进行处理，除去其中的悬浮物、有机物和细菌等。

5. 排放设施：包括排放口和相关管道，将经过处理的废水排放到指定地点，如河流或者下水道。

二、建筑排水系统的原理建筑排水系统的运行原理基于重力与水的流动。

废水的流动受到重力的影响，从高水位流向低水位。

排水管道的坡度是系统设计的关键，保证废水能够自然流向污水处理站或者排放口。

为了保证排水的顺畅，管道内部应保持光滑，并定期清理管道内的污物。

三、建筑排水系统的分类按照排水的性质，建筑排水系统可以分为污水排水系统和雨水排水系统。

1. 污水排水系统：主要用于收集和运输建筑内产生的废水，包括卫生间、厨房等地方的污水。

废水将流向污水处理站进行处理。

2. 雨水排水系统：用于收集和运输建筑物外部产生的雨水。

雨水流进排水管道后，可以通过雨水收集设备进行储存或者直接排放到河流等地。

四、建筑排水系统的设计与施工1. 设计：设计建筑排水系统时，需要考虑建筑物的使用功能、容纳人数、排水需求等因素，制定合理的管道布局和设备选择。

同时，要符合相关的国家建筑排水标准，确保系统的可靠性和安全性。

2. 施工：建筑排水系统的施工需要按照设计要求进行，包括管道的敷设、连接、密封等工序。

施工过程中要注意保护现有的建筑结构和设备，确保排水系统与建筑物的结合紧密并且不影响正常使用。

建筑室内排水系统1. 简介建筑室内排水系统是指建筑物内部的排水系统，包括了建筑内部的饮用水和废水的供应和排放。

它是建筑物中一个重要的基础设施系统，直接关系到居住和工作环境的舒适度和卫生。

2. 室内排水系统的组成部分室内排水系统主要包括水源系统和废水系统。

2.1 水源系统水源系统是指建筑物内部的饮用水供应系统，主要由来自供水厂的自来水进入建筑物的主供水管道，以及各个供水设备组成。

常见的水源系统设备包括水表、水解器、水泵、水箱等。

水泵负责将自来水提升到建筑物中的储水箱，供水时则通过供水管道将水输送到各个用水设备，如浴室、厨房等。

2.2 废水系统废水系统是指建筑物内部的废水排放系统，主要由各个室内设备的排水管道、下水道以及污水处理设备组成。

在室内排水系统中，废水由不同设备分别排出，如马桶、洗手盆、浴缸、厨房水槽等。

这些废水通过排水管道流入下水道，再经过污水处理设备进行处理后排出。

3. 室内排水系统的设计原则在设计室内排水系统时，需要考虑以下几个原则：3.1 安全性室内排水系统应保证安全可靠，避免漏水和污水外溢等问题。

排水管道和设备应具备足够的强度和密封性，以确保不会产生泄漏和渗漏。

3.2 卫生性室内排水系统应保证废水在排出过程中不会产生臭味和污染。

排水管道应有足够的倾斜度，以保证废水能够顺利流动，避免积水和异味产生。

3.3 可维护性室内排水系统应设计成易于维护和清洁的结构，方便检修和清理。

必要的阀门和管道连接处应随时可拆卸，以便于维修和更换。

3.4 节水性室内排水系统应尽量减少用水量，提高水资源利用效率。

可以采用节水设备和技术，如限流器、节水龙头等，减少不必要的水浪费。

4. 室内排水系统的维护和管理为了保证室内排水系统的正常运行和延长使用寿命，需要进行定期的维护和管理工作。

4.1 定期清洁定期清洁排水管道和设备，清除可能堵塞和积垢的物质。

可以使用专业的管道清洁剂等工具，保持排水畅通。

4.2 定期检查定期检查排水管道和设备的状态，发现问题及时修复。

建筑内部排水系统分类建筑内部排水系统是建筑物中用于排放废水的重要设施，它能够有效地将废水从建筑物内部排出，保持室内空气清新、卫生环境健康。

根据不同的排水需求和建筑类型，建筑内部排水系统可以分为以下几种分类。

一、雨水排水系统雨水排水系统主要用于排放建筑物屋面和其他露天区域收集到的雨水。

它通常包括屋面排水系统、雨水管道系统和雨水收集设施。

屋面排水系统通过檐沟、排水管和雨水口将屋面上的雨水引导到雨水管道系统中，再通过雨水收集设施储存或排放。

二、生活污水排水系统生活污水排水系统主要用于排放建筑物内部产生的生活污水，如厨房、浴室和洗手间等地的废水。

它通常包括下水道系统、污水管道系统和污水处理设施。

下水道系统通过地面或墙体上的下水道网收集废水，然后通过污水管道系统将废水引导到污水处理设施进行处理。

三、工业废水排水系统工业废水排水系统主要用于排放建筑物内部产生的工业废水，如工厂、实验室和车间等地的废水。

工业废水的排水系统通常较为复杂，需要根据具体工艺和废水特性设计。

它通常包括工业废水收集设施、工业废水管道系统和废水处理设施。

四、地下排水系统地下排水系统主要用于排放建筑物地下空间的积水和地下水。

地下排水系统通常包括地下水泵站、地下水收集管道和地下水排放设施。

它可以有效地排除地下空间的积水，保持建筑物地基的稳定和干燥。

五、消防排水系统消防排水系统主要用于消防用水和灭火排水。

它通常包括消防水源供水系统、消防水管网络和消防水泵等设备。

消防排水系统的设计和施工需要符合消防规范和要求，以确保在火灾发生时能够提供足够的水源供应和排水能力。

六、特殊排水系统除了以上常见的排水系统外，建筑物还可能需要特殊排水系统来满足特殊需求。

例如，游泳池排水系统、地下车库排水系统、地台排水系统等。

这些特殊排水系统需要根据具体情况进行设计和施工，以确保其正常运行和排水效果。

建筑内部排水系统的分类可以根据排水需求、建筑类型和功能区域等因素来确定。

建筑排水系统建筑排水系统是指在建筑物内部或周围设置的用于排除污水和雨水的设施和管道系统。

它在建筑物的正常运行和生活质量中起着至关重要的作用。

本文将重点介绍建筑排水系统的设计原理、常见类型以及维护管理等相关内容。

一、设计原理建筑排水系统的设计原理主要包括以下几个方面：1. 引水原理：建筑排水系统通过设置下水道和排水管道，利用重力作用将污水引导到污水处理设施或城市下水道系统，实现排除污水的目的。

2. 分流原理：建筑排水系统会将污水和雨水进行分流处理，避免污水和雨水混合引起的环境问题，同时减轻城市下水道系统的负荷。

3. 排水原理：建筑排水系统通过设置斜坡、管道直径和通气装置等措施，使污水和雨水在管道中能够自然流动，保证排水的顺利进行。

二、常见类型建筑排水系统根据排水对象的不同可以分为污水排水系统和雨水排水系统。

具体包括以下几种类型：1. 污水排水系统：污水排水系统是将室内产生的污水从建筑物引导至下水道系统或污水处理设施的系统。

它由下水道、污水管道、污水处理设备等组成。

2. 雨水排水系统：雨水排水系统是将建筑物周围的雨水收集和排除的系统。

它包括雨水管道、雨水口、排水渠等设施，可以保证建筑物周围不积水，确保室内外环境的卫生和安全。

3. 综合排水系统：综合排水系统是将污水和雨水进行集中处理和排放的系统。

它将污水和雨水进行分流，并通过合适的处理方式进行净化，以减少对环境的污染。

三、维护管理良好的维护管理对于建筑排水系统的正常运行至关重要。

以下是建筑排水系统的常见维护管理措施：1. 定期检查：定期对建筑排水系统进行检查，查看是否有漏水、堵塞、腐蚀等问题，并及时修复。

2. 清洁排水口：保持排水口的畅通，定期清理积聚在排水口内的杂物和污泥，避免堵塞。

3. 注意排水材料选择：在建设和维护过程中选择优质的排水材料，确保其耐久性和可靠性。

4. 防止过载：合理设计和使用建筑排水系统，避免过载情况的出现，防止因为超负荷而导致的系统损坏。

建筑排水系统的组成
建筑排水系统是指建筑物内部的排水系统，主要用于排放污水和雨水。

它由多个组成部分组成，包括排水管道、排水设备、排水口、排水泵等。

下面我们来详细了解一下建筑排水系统的组成。

1. 排水管道
排水管道是建筑排水系统的核心组成部分，它主要用于将污水和雨水从建筑物内部排出。

排水管道一般分为污水管道和雨水管道两种。

污水管道主要用于排放厨房、卫生间等处产生的污水，而雨水管道则主要用于排放屋顶、露台等处的雨水。

排水管道的材质一般有PVC、PE、铸铁等，不同的材质适用于不同的场合。

2. 排水设备
排水设备是指用于排放污水和雨水的设备，主要包括马桶、洗手盆、浴缸、淋浴器等。

这些设备一般都需要与排水管道相连，将产生的污水和雨水排出建筑物。

3. 排水口
排水口是指建筑物内部的排水口，主要用于将污水和雨水排出建筑物。

排水口一般分为地漏、墙漏、天沟等几种。

地漏主要用于排放卫生间、厨房等处的污水，墙漏主要用于排放墙体渗漏的雨水，天沟则主要用于排放屋顶的雨水。

4. 排水泵
排水泵是指用于将污水和雨水从低处排到高处的泵，主要用于排放地下室、地下车库等处的污水和雨水。

排水泵一般分为潜水泵和离心泵两种，不同的泵适用于不同的场合。

建筑排水系统的组成包括排水管道、排水设备、排水口、排水泵等多个部分。

这些部分相互配合，共同构成了一个完整的建筑排水系统，为建筑物内部的排水提供了可靠的保障。

建筑内部排水系统导言建筑内部排水系统是建筑物中非常重要的组成部分之一。

它起到将废水排出建筑物并将其引导到合适的处理设施的作用。

一个完善的建筑内部排水系统能够保证建筑物的正常运作，并且对环境有着重要的影响。

排水系统的组成部分排水管道排水管道是建筑内部排水系统的主要组成部分之一。

它由各种材料制成，包括PVC、铸铁和钢等。

排水管道连接了建筑物内的不同部分，将废水从各个设施，如卫生间、厨房和洗衣房，引导到主要排水管道。

排水设备排水设备是指与排水管道连接的各种设施，包括厕所、水槽、淋浴器和浴缸等。

这些设备通过排水管道将废水引导到主要排水系统中。

为确保排水设备正常运行，需要定期检查和维护设备。

排水附件排水附件是与排水管道连接的一些附加设备，用于确保系统的正常运行。

常见的排水附件包括排水口、下水道盖、防臭块和排风扇等。

这些附件具有不同的功能，如防止臭气逸出、减少噪音和增加系统的通风。

正确的管道布置建筑内部排水系统的设计应该考虑到管道的布置。

合理的布置能够确保废水顺利流动，防止积水和堵塞的发生。

同时，管道的布置也需要考虑到维护的方便性，以便于日后维修和更换。

适用的材料选择在建筑内部排水系统的设计中，选择合适的材料是非常重要的。

不同的材料具有不同的性能，如抗腐蚀性、耐高温性和耐压性等。

确保选择适用的材料可以提高系统的可靠性和耐久性。

可靠的附件安装排水附件的安装也是建筑内部排水系统设计的重要部分。

附件的正确安装可以确保系统的正常运行和减少故障发生的可能性。

此外，安装时还需要考虑到易维修和易更换的因素。

定期检查和清洁建筑内部排水系统需要定期进行检查和清洁。

这可以预防管道积聚污垢和堵塞的发生。

定期检查还可以及早发现问题并进行修复，以避免更大的损害发生。

废水处理废水处理是建筑内部排水系统的重要环节。

废水需要经过适当的处理，以减少对环境的污染。

建筑物通常会配备废水处理设施，如沉淀池和生化池，以确保废水得到合理的处理。

设备维护和更换排水设备和附件的维护和更换也是建筑内部排水系统管理的重要方面。

建筑排水系统
建筑排水系统是指建筑物内部的排水管网系统，用于将建筑物内部产生的废水、雨水等排出。

它包括卫生排水系统和雨水排水系统两部分。

1. 卫生排水系统：
卫生排水系统主要用于将建筑物内部产生的废水、污水等排出。

它由排水管道、排水设备和排水出口组成。

排水管道一般是由PVC管道或铸铁管道等材料制成，具有一定的排水能力和耐腐蚀能力。

排水设备包括马桶、洗手盆、浴缸、厨房水槽等，它们通过排水管道将废水排出到下水道或污水处理设施。

排水出口一般设置在建筑物的外墙或地下，用于将废水排放到室外。

2. 雨水排水系统：
雨水排水系统主要用于将建筑物内部和周围的雨水排出。

它包括屋顶排水系统和地面排水系统。

屋顶排水系统一般由屋面排水设备和屋面排水管道组成，用于将屋顶上的雨
水排出。

地面排水系统一般包括雨水沟、雨水篦子等设备，用于将地面上的雨水排出到下水道或雨水收集设施。

建筑排水系统的设计应考虑排水的顺畅性、防止倒流、防
止堵塞等因素，以确保建筑物内部的排水安全和环境卫生。

同时，建筑排水系统也应符合当地的建筑规范和环境保护
要求。

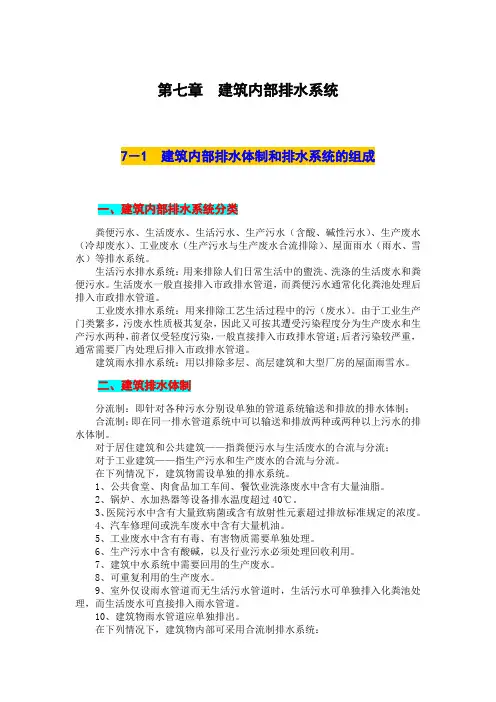

第七章建筑内部排水系统7－1 建筑内部排水体制和排水系统的组成一、建筑内部排水系统分类粪便污水、生活废水、生活污水、生产污水（含酸、碱性污水）、生产废水（冷却废水）、工业废水（生产污水与生产废水合流排除）、屋面雨水（雨水、雪水）等排水系统。

生活污水排水系统：用来排除人们日常生活中的盥洗、洗涤的生活废水和粪便污水。

生活废水一般直接排入市政排水管道，而粪便污水通常化化粪池处理后排入市政排水管道。

工业废水排水系统：用来排除工艺生活过程中的污（废水）。

由于工业生产门类繁多，污废水性质极其复杂，因此又可按其遭受污染程度分为生产废水和生产污水两种，前者仅受轻度污染，一般直接排入市政排水管道；后者污染较严重，通常需要厂内处理后排入市政排水管道。

建筑雨水排水系统：用以排除多层、高层建筑和大型厂房的屋面雨雪水。

二、建筑排水体制分流制：即针对各种污水分别设单独的管道系统输送和排放的排水体制；合流制：即在同一排水管道系统中可以输送和排放两种或两种以上污水的排水体制。

对于居住建筑和公共建筑——指粪便污水与生活废水的合流与分流；对于工业建筑——指生产污水和生产废水的合流与分流。

在下列情况下，建筑物需设单独的排水系统。

1、公共食堂、肉食品加工车间、餐饮业洗涤废水中含有大量油脂。

2、锅炉、水加热器等设备排水温度超过40℃。

3、医院污水中含有大量致病菌或含有放射性元素超过排放标准规定的浓度。

4、汽车修理间或洗车废水中含有大量机油。

5、工业废水中含有有毒、有害物质需要单独处理。

6、生产污水中含有酸碱，以及行业污水必须处理回收利用。

7、建筑中水系统中需要回用的生产废水。

8、可重复利用的生产废水。

9、室外仅设雨水管道而无生活污水管道时，生活污水可单独排入化粪池处理，而生活废水可直接排入雨水管道。

10、建筑物雨水管道应单独排出。

在下列情况下，建筑物内部可采用合流制排水系统：1、当生活废水不考虑回收，城市有污水处理厂时，粪便污水与生活废水可以合流排出。

简述建筑内部排水系统的组成建筑内部排水系统主要由以下部分组成：一、污（废）水收集器1．卫生器具这是排水系统的起点，用于收集人们日常生活中的污水和废水。

例如，马桶用于收集粪便污水；洗脸盆、洗菜盆等用于收集生活废水。

卫生器具的水封装置十分重要，它可以防止排水管道中的臭气进入室内。

水封一般是器具排水口下的存水弯，存水弯内存有一定高度（通常为50 -100mm）的水，阻断了管道内空气与室内空气的连通。

二、排水管道1．横支管它连接卫生器具的排水管和立管，将单个或多个卫生器具排出的污水（废水）横向输送到立管。

横支管的管径根据所连接的卫生器具数量和排水量确定，一般采用DN50 - DN150 的管径。

在布置横支管时，要注意有一定的坡度（通常标准坡度为0.026），以保证污水能靠重力自流到立管。

2．立管立管主要是将各横支管输送来的污水（废水）向下输送到建筑物底部的横干管或排出管。

立管的管径一般较大，常见的有DN75 - DN150。

为了保证立管的通水能力和通气效果，立管需垂直安装，并且在适当的高度要设置检查口，方便维修和疏通管道。

3．横干管横干管是将立管输送来的污水（废水）横向汇集并输送到排出管的管道。

横干管的管径根据排水流量确定，通常比立管管径大。

它的设置位置一般在建筑物的底层或地下室，同样需要保持一定的坡度（如0.002 - 0.005），使污水顺利流向排出管。

4．排出管排出管是排水系统中连接建筑物内部排水管道和室外排水管网的部分。

排出管的管径要满足室内排水流量的要求，一般不小于立管管径。

排出管要穿过建筑物的基础或外墙，在穿过基础时要预留孔洞并做好防水处理，以防止建筑物基础沉降对管道造成破坏，同时避免污水渗漏到建筑物基础内。

三、通气系统1．伸顶通气管这是最常见的通气方式，立管顶端伸出屋面一定高度（一般不小于0.3m）。

伸顶通气管可以将排水管道内的臭气排到大气中，同时平衡管道内的气压，防止因气压波动导致水封破坏。

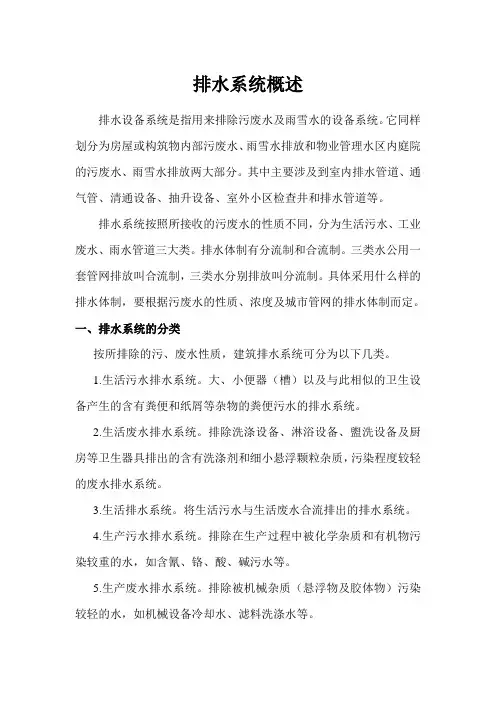

排水系统概述排水设备系统是指用来排除污废水及雨雪水的设备系统。

它同样划分为房屋或构筑物内部污废水、雨雪水排放和物业管理水区内庭院的污废水、雨雪水排放两大部分。

其中主要涉及到室内排水管道、通气管、清通设备、抽升设备、室外小区检查井和排水管道等。

排水系统按照所接收的污废水的性质不同，分为生活污水、工业废水、雨水管道三大类。

排水体制有分流制和合流制。

三类水公用一套管网排放叫合流制，三类水分别排放叫分流制。

具体采用什么样的排水体制，要根据污废水的性质、浓度及城市管网的排水体制而定。

一、排水系统的分类按所排除的污、废水性质，建筑排水系统可分为以下几类。

1.生活污水排水系统。

大、小便器（槽）以及与此相似的卫生设备产生的含有粪便和纸屑等杂物的粪便污水的排水系统。

2.生活废水排水系统。

排除洗涤设备、淋浴设备、盥洗设备及厨房等卫生器具排出的含有洗涤剂和细小悬浮颗粒杂质，污染程度较轻的废水排水系统。

3.生活排水系统。

将生活污水与生活废水合流排出的排水系统。

4.生产污水排水系统。

排除在生产过程中被化学杂质和有机物污染较重的水，如含氰、铬、酸、碱污水等。

5.生产废水排水系统。

排除被机械杂质（悬浮物及胶体物）污染较轻的水，如机械设备冷却水、滤料洗涤水等。

6.工业废水排水系统。

排除工业生产污水和生产废水的排水系统。

7.屋面雨水排水系统。

排除建筑屋面雨雪水的排水系统。

给排水系统设备设施管理主要针对给排水系统中所涉及的各种设备及管道等的日常操作运行、维护等的管理活动。

包括物业管理公司对所管辖区内给排水系统的计划性养护、零星返修和改善填装。

如检查井、化粪池的定期清掏，消防水箱定期调水放水，以防出现阻塞、水质腐臭等现象，消防泵定期试泵等等都属于给排水设备设施管理范畴。

二、排水系统概述（1）建筑内部排水系统概述基本组成部分分为卫生器具和生产设备的受水器、排水管道、清通设备和通气管道。

在有些排水系统中，根据需要设有污、废水的提升设备和局部处理构筑物。

建筑内部排水系统概述1. 引言建筑内部排水系统是建筑物中重要的组成部分，用于收集、传输和处理建筑内部产生的废水和污水。

该系统包括各种管道、设备和附件，旨在确保建筑物内部的卫生条件和环保要求。

本文将对建筑内部排水系统的组成、原理和常见问题进行概述。

2. 系统组成建筑内部排水系统主要由以下几个组成部分构成：2.1 排水管道排水管道是建筑内部排水系统的基础组成部分，用于传输废水和污水到处理设备。

根据不同用途和需求，排水管道可以分为雨水管道和污水管道。

雨水管道用于收集和排放建筑物的雨水，而污水管道则用于排放产生的废水和污水。

2.2 排水设备排水设备包括各类便器、洗衣机排水管、洗碗机排水管等设备，用于将废水和污水引入排水管道。

这些设备通常需与水源和电源连接，确保正常运行。

2.3 排水附件排水附件是用于增强排水系统功能的辅助设备，常见的包括下水道盖、排水阀门和排气阀等。

下水道盖用于覆盖排水口，同时具备防臭和防蚀功能；排水阀门和排气阀用于控制排水速度和排气。

2.4 排水处理设备排水处理设备用于对废水和污水进行处理，以减少对环境的污染。

常见的排水处理设备包括污水处理厂和固液分离设备，能有效去除废水中的悬浮物和有害物质。

3. 原理和工作流程建筑内部排水系统的原理和工作流程如下所示：1.废水和污水通过排水设备输入排水管道。

2.排水管道将废水和污水传输至污水处理设备或城市下水道。

3.如果废水和污水经过污水处理设备处理，则处理后的水可用于灌溉等非饮用用途。

4.如果废水和污水进入城市下水道，它们将被纳入更大范围的排水系统，经过污水处理后排入河流或海洋。

4. 常见问题和维护建筑内部排水系统在使用过程中，可能会遇到以下常见问题：•排水管道堵塞：由于杂物、油脂等原因，排水管道可能会出现堵塞，影响正常排水。

此时，可采用物理或化学方法进行疏通。

•排水设备故障：如厕所冲水不畅、洗碗机排水慢等问题，可能是排水设备损坏导致。

及时修复或更换设备可解决问题。

建筑内排水系统是建筑物内部用于排放废水和雨水的系统，它对于保持建筑物内部的卫生和安全至关重要。

一个完整的建筑内排水系统通常包括以下几个主要组成部分：1. 排水管道：这是建筑内排水系统的核心部分，负责将废水从各个排放点输送到指定的排放地点。

排水管道通常由塑料、铸铁或钢等材料制成，其形状和尺寸取决于建筑物的设计和用途。

排水管道可以分为主排水管道和支排水管道，主排水管道负责将废水输送到建筑物外部，而支排水管道则负责将废水输送到主排水管道。

2. 排水设备：这些设备用于处理和控制废水的流动，包括马桶、洗手池、淋浴器、洗衣机等。

排水设备通常与排水管道相连，以便将废水输送到管道中。

此外，排水设备还包括一些阀门和止回阀，用于控制废水的流量和防止回流。

3. 排水井：排水井是建筑物内部的一个垂直空间，用于收集和储存废水，直到排水管道可以将其排放出去。

排水井通常位于建筑物的地下室或地面层，其大小和形状取决于建筑物的设计和用途。

排水井内部通常设有格栅，以防止固体废物进入管道。

4. 排水泵：在某些情况下，如地下室或低洼地区的建筑物，可能需要使用排水泵来帮助排放废水。

排水泵通过增加水流的压力，使废水能够克服重力作用，顺利流入排水管道。

排水泵可以是电动或手动操作的，也可以是固定式或便携式的。

5. 通风系统：为了确保排水系统的正常运行，需要对管道进行定期维护和检查。

通风系统可以帮助排放管道中的气体，减少管道内的气压波动，从而降低管道破裂的风险。

通风系统通常包括排气阀、风帽等部件。

6. 检测和维护设备：为了确保排水系统的正常运行，需要定期对其进行检测和维护。

检测设备包括流量计、水位计、压力表等，用于监测管道中的流量、水位和压力等参数。

维护设备包括清洁工具、维修工具等，用于清理管道内的污垢和修复损坏的部件。

总之，建筑内排水系统是一个复杂的工程系统，需要综合考虑建筑物的设计、用途、地理位置等因素，以确保其正常运行和有效排放废水。
