《建筑制图基础》作业1-4答案作业1：一、根据立体图中各点的空间位置，画出它们的投影图。

(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点的三投影图。

)二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。

(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点的立体图。

)三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。

并完成A点的第三投影。

作图过程：从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点的三面投影图。

四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

答案：见教材第43页表3-2。

五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。

答案：见教材第58页表3-4。

六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

答案：七、在三角形ABC内作一距V面15mm的正平线。

答案：八、完成五边形的正面投影（已知AB为侧平线）答案：(作图方法：在平面内作辅助线法解题)九、在AB线段上取一点C，使得AC︰CD=2︰3十、已知C点在AB线段上，求C点的水平投影(用两种方法)。

十一、已知M、N两点在ABC平面上，补求它们的第二投影。

十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。

十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。

十四、求点A到直线CD的垂直距离。

十五、求直线AB与P面的交点，并判别直线AB的可见性。

十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。

《建筑制图基础》作业2一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。

(1)求六棱柱表面A点、B点的三投影。

（2）二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。

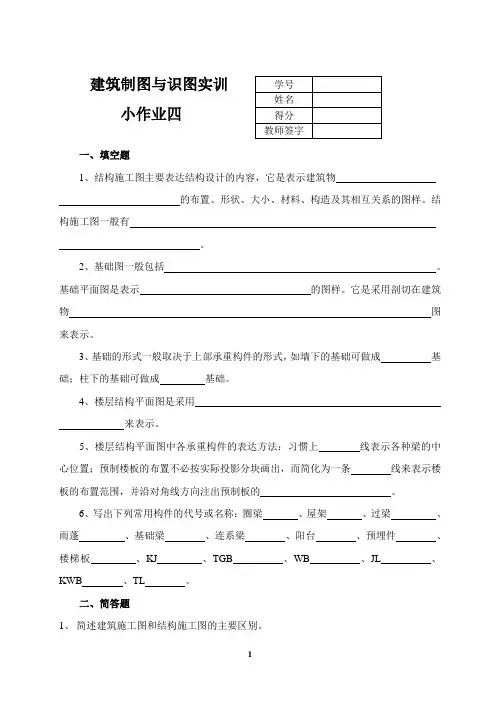

小作业四
一、填空题
1、结构施工图主要表达结构设计的内容，它是表示建筑物
的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有。

2、基础图一般包括。

基础平面图是表示的图样。

它是采用剖切在建筑物图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成基础；柱下的基础可做成基础。

4、楼层结构平面图是采用
来表示。

5、楼层结构平面图中各承重构件的表达方法：习惯上线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条线来表示楼板的布置范围，并沿对角线方向注出预制板的。

6、写出下列常用构件的代号或名称：圈梁、屋架、过梁、雨蓬、基础梁、连系梁、阳台、预埋件、楼梯板、KJ 、TGB 、WB 、JL 、KWB 、TL 。

二、简答题
1、简述建筑施工图和结构施工图的主要区别。

2、什么是建筑平面图？
3、建筑平面图是怎么形成的？
4、建筑平面图的用途是什么？
5、平面图中轴线编号的原则是什么？
6、平面图中的尺寸标注主要包括哪些内容？
7、什么是建筑立面图？
8、建筑立面图的用途是什么？
9、什么是建筑剖面图？
10、建筑剖面图的是如何形成的？
11、在剖面图和立面图上各自标注哪些尺寸（包括标高）？
12、为什么要画详图？它在表达方法上与平、立、剖面图有何区别？
13、在配筋图上对钢筋怎样编号和标注尺寸？
14、基础断面详图中应标注些什么？
15、简述绘制平面图、立面图、剖面图的一般步骤。

小作业四一、填空题1、结构施工图主要表达结构设计的内容，它是表示建筑物各承重构件（如基础、承重墙、柱、梁板、屋架等）的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有基础图、上部结构的布置图和结构详图等。

2、基础图一般包括基础平面图和基础详图。

基础平面图是表示基槽未回填土时基础平面布置的图样。

它是采用剖切在建筑物室内地面下方的一个水平剖面图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成（TJ）条形基础；柱下的基础可做成（DJ）单独基础。

4、楼层结构平面图是采用在楼层上方的一个水平剖面图来表示。

5、楼层结构平面图中各承重构件的表达方法：习惯上用粗点划线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线（细实线）线来表示楼板的布置范围，并沿对角线方向注出预制板的块数和型号。

6、写出下列常用构件的代号或名称：圈梁QL、屋架WJ、过梁GL 、雨蓬YP、基础梁JL 、连系梁LL 、阳台YT、预埋件M、楼梯板TB、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB框架屋面板、TL 楼梯梁。

二、简答题(每小题5分，共75分)1、简述建筑施工图和结构施工图的主要区别。

答：区别如下：建筑施工图(简称建施图) 主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

结构施工图(简称结施图) 主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。

建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸。

建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。

钢筋混凝土构件的布置图和结构详图。

2、什么是建筑平面图？答：建筑平面图主要包括楼层平面图（底层平面图、中间层平面图）和顶层平面图。

3、建筑平面图是怎么形成的？答：建筑平面图是房屋的水平剖面图（屋顶平面图除外），也就是假想用水平的剖切平面在窗台上方把整幢房屋剖开，移去上面部分后的正投影俯视图，习惯上称它为平面图。

建筑制图基础形成性考核册》1-4作业答案作业1：一、根据立体图中各点的空间位置，画出它们的投影图。

作图过程为：从立体图中测量A、B、C、D四点的X、Y、Z 坐标，然后画出它们的三面投影图。

二、已知A、B、C三点的两面投影，求出第三面投影，并作出立体图。

作图过程为：从三面投影图中测量A、B、C 三点的X、Y、Z坐标，然后画出它们的立体图。

三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B点的三面投影，并完成A点的第三面投影。

作图过程为：从三面投影图中测量A、B两点的X、Y、Z坐标差（△X=25mm；△Z=10mm；△Y=18mm），然后画出它们的三面投影图。

四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

答案见教材第43页表3-2.五、画出平面的第三面投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。

答案见教材第58页表3-4.六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

答案：无法完成，因为缺乏其他条件。

七、在三角形ABC内作一距V面15mm的正平线。

答案：作图过程为：在三面投影图中，从点A开始，画一条与V面平行的线段，长度为15mm，然后连接该线段与点B和点C，得到正平线。

八、完成五边形的正面投影（已知AB为侧平线）。

答案：作图方法为：在平面内作辅助线，将五边形分成三个三角形，然后分别画出它们的正面投影。

九、在AB线段上取一点C，使得AC︰CD=2︰3.作图过程为：在AB线段上取一点E，使AE=2x，然后连接CE，延长CE交AB的延长线于点D，使AD=3x，最后连接CD，得到点C。

十、已知C点在AB线段上，求C点的水平投影（用两种方法）。

第一种方法为：在三面投影图中，从点C向下画一条垂直于投影面的线段，与投影面交于点E，然后连接AE，得到水平投影。

第二种方法为：在立体图中，从点C向下垂直于水平面画一条线段，与水平面交于点F，然后连接AF，得到水平投影。

国家开放大学建筑制图基础形考作业答案一、单选题1、下列哪个选项不属于正投影图的基本特性？（）A.真实性B.积聚性C.平行性D.相似性答案：D2、在三面投影体系中，V面投影是水平投影的（）A.对称平面B.垂直平面C.平行平面D.投影面垂直面答案：C3、在三面投影体系中，V面投影反映空间几何元素在（）方位的投影。

A.水平面B.侧平面C.正平面D.任意平面答案：C4、在三面投影体系中，H面投影反映空间几何元素在（）方位的投影。

A.正平面B.侧平面C.水平面D.任意平面答案：A5、在三面投影体系中，W面投影反映空间几何元素在（）方位的投影。

A.正平面B.侧平面C.水平面和正平面D任意平面答案：B6、在三面投影体系中，空间几何元素在三个投影面上的投影能反映出它们的（）。

A.形状和大小B.形状C.大小D.位置关系答案：A7、下列哪个选项不属于三面投影体系中的三个投影面？（）A.V面B.H面C.W面D.X轴Y轴Z轴答案：D8、下列哪个选项不属于点的坐标？（）A.x坐标B.y坐标C.z坐标D.y坐标或z坐标答案：D9、下列哪个选项不属于线的坐标？（）A.x坐标B.y坐标C.z坐标D.线段长度答案：D10、下列哪个选项不属于面的坐标？（）A.x坐标B.y坐标C.z坐标D.面的形状和大小答案：D二、判断题1、点是空间中最简单的几何元素，是组成线、面的基本单元。

（）正确错误2、点的投影一定是点的连线与投影轴的交点。

（）正确错误3、点的直角坐标与点的投影在形状和大小上完全一致。

（）正确错误4、空间两直线平行，则它们的投影一定平行且反映实长。

（）正确错误5、空间两直线相交，则它们的投影一定相交于一点。

（）正确错误6、两直线的V面投影重合，则它们一定平行于H面。

（）正确错误7、两直线的H面投影重合，则它们一定平行于W面。

（）正确错误8、两直线或平行或相交，则它们的投影一定平行。

（）正确错误9、平面的直角坐标与平面的投影在形状和大小上完全一致。

建筑制图基础作业4
第1～第7章
一、根据立体图画出A、B两点的三面投影图，并判断可见性。

二、过A点作长度为30mm，α=45°的正平线AB，已知B点在A点的右前上方。

三、过K点作一直线与直线AB垂直，与直线CD相交，并补出直线CD的水平投影。

四、求作圆锥被截切后的水平投影与侧面投影。

五、已知四坡屋面的倾角α=30°及檐口线的H投影，求屋面交线的H投影和屋面的V、w投影。

六、根据形体的两面投影，补绘出第三投影。

七、根据形体的三两面投影，绘出正等轴测图（简化系数为1）。

八、在指定位置上，作出1-1、2-2剖面图。
