网络摄像机传输组网方案大全

无线网络监控方案-无线组网方案1 前言及项目概要1.1 前言随着网络技术的发展，人们的信息通讯的要求也越来越高。

要求重新布设数据线缆，不仅增大施工难度，造成房屋及周边环境结构的破坏，而且也会浪费资金，特别是相对偏远的区域，如果布设数据线缆，将大大增加投入成本。

为了充分解决了这一问题，基于802.11、微波技术的无线传输网络得到的快速的发展和应用，它提供了一种基于标准的、能满足未来发展需求的信息高速公路通道。

无线传输作为有线传输的补充及延伸，其优势特点逐渐显现出来。

它既实现本地用户之间的数据交换和传输，也能使用户通过无线设备与外部数据网络相连接。

提供给用户多种业务的服务（INERTNET、VOIP、VOD等），该系统具有灵活性、开放性和扩展性，能够满足用户目前和将来的信息传输和交换的需要。

在本建议书中，我们将全面介绍Proxim系列产品支持远距离、高速率传输的产品，免去了有线/光纤安装费用和常规的每月费用，以低廉的价格提供载波级的通信性能。

1.2 项目名称xx小区无线监控1.3 系统需求实现监控中心与48个监控点的视频数据传输。

2 Proxim无线设备产品简介2.1 Proxim公司简介Proxim公司是Wi-Fi和无线宽带网络应用的全球无线网络设备领导厂商，与Intel及Microsoft公司共同成立了WiMAX（即下一代无线产品标准）论坛，也是Wi-Fi战略联盟的重要成员，在纳斯达克股票交易市场公开上市，股票代码为：PROX。

公司为移动企业、安全及监督、“最后一英里”接入、语音和数据骨干网传输、公共热点和城市地区网络等企业和服务供应商客户提供无线解决方案。

公司产品系列包括：获得多项大奖的ORINOCO W-LAN产品、Tsunami以太网桥、Lynx点对点数字无线电通讯设备。

Proxim是全球唯一一家能在大楼内以及在不同位置间提供整套无线局域网（LAN）和广域网（WAN）产品和安全连接网络的制造商。

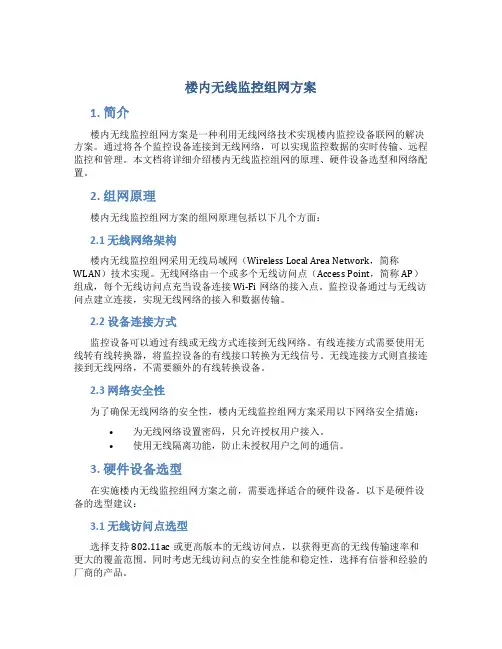

楼内无线监控组网方案1. 简介楼内无线监控组网方案是一种利用无线网络技术实现楼内监控设备联网的解决方案。

通过将各个监控设备连接到无线网络，可以实现监控数据的实时传输、远程监控和管理。

本文档将详细介绍楼内无线监控组网的原理、硬件设备选型和网络配置。

2. 组网原理楼内无线监控组网方案的组网原理包括以下几个方面：2.1 无线网络架构楼内无线监控组网采用无线局域网（Wireless Local Area Network，简称WLAN）技术实现。

无线网络由一个或多个无线访问点（Access Point，简称 AP）组成，每个无线访问点充当设备连接Wi-Fi网络的接入点。

监控设备通过与无线访问点建立连接，实现无线网络的接入和数据传输。

2.2 设备连接方式监控设备可以通过有线或无线方式连接到无线网络。

有线连接方式需要使用无线转有线转换器，将监控设备的有线接口转换为无线信号。

无线连接方式则直接连接到无线网络，不需要额外的有线转换设备。

2.3 网络安全性为了确保无线网络的安全性，楼内无线监控组网方案采用以下网络安全措施：•为无线网络设置密码，只允许授权用户接入。

•使用无线隔离功能，防止未授权用户之间的通信。

3. 硬件设备选型在实施楼内无线监控组网方案之前，需要选择适合的硬件设备。

以下是硬件设备的选型建议：3.1 无线访问点选型选择支持802.11ac或更高版本的无线访问点，以获得更高的无线传输速率和更大的覆盖范围。

同时考虑无线访问点的安全性能和稳定性，选择有信誉和经验的厂商的产品。

3.2 监控设备选型根据具体的监控需求选择合适的监控设备，包括摄像头、传感器等。

考虑设备的图像分辨率、传输协议、存储能力等因素，并确保设备兼容无线网络。

3.3 有线转无线转换器选型（如有需要）如果需要使用有线转无线转换器连接有线监控设备到无线网络，选择支持合适无线网络协议的转换器，并确保转换器与监控设备兼容。

4. 网络配置楼内无线监控组网方案的网络配置包括以下几个步骤：4.1 配置无线访问点在无线访问点上设置无线网络名称（SSID）和密码，以及网络加密方式。

交警视频监控项目GPON传输组网方案交警视频监控项目GPON传输组网方案一、项目需求：本次淄博交警共计安装监控点1700个点。

通过在全市范围建设公安治安监控网络，在各个重要路口，需要重点防范的地点安装监控设备，前端监控设备采用电子警察、高清枪机摄像机或者一体化球形摄像机。

监控视频通过广电网络传输至交警机房。

结合我公司在视频监控系统方面的建设经验，决定本项目采用裸光纤与GPON技术，为其提供裸光纤和GPON光纤传输通道接入前端监控设备。

前端设备利用现有资源就进接入我方机房、光缆交接箱、小区分纤箱，在广电公司汇聚设备汇聚并传输至交警机房,有效的保障网络传输速度和质量。

本方案安全稳定、组网简单、便于维护、并能实现客户所需功能二、GPON网络技术特点：GPON技术采用点到多点的用户网络拓扑结构，利用光纤实现数据、语音和视频的全业务接入的目的。

GPON 系统主要由OLT、ONU和POS组成，其中OLT (Optical Line Terminal ) 放在中心机房，OLT既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口(PON接口)。

POS( Passive Optical Splitter) 是无源光纤分支器，是一个连接OLT和ONU 的无源设备，它的功能是分发下行数据，并集中上行数据。

它是一个简单设备，不需要电源，可以置于相对宽松的环境中，一般一个POS 的分光比为1:8、1:16、1:32、1:64甚至1:128，并可以多级连接。

ONU (Optical Network Unit) 放在用户设备端附近或与其合为一体。

一个OLT PON端口下最多可以连接的ONU数量与设备的配置和分光比密切相关。

在GPON系统中，OLT到ONU间的距离最大可达20 km。

采用GPON设备建设视频专用传输网络的优点主要表现如下:1)成本较低，维护简单，容易扩展，易于升级。

在传输途中不需电源，没有电子部件，因此容易铺设，基本不用维护，长期运营成本和管理成本的节省很大；系统对局端资源占用很少，模块化程度高，系统初期投入低，扩展容易。

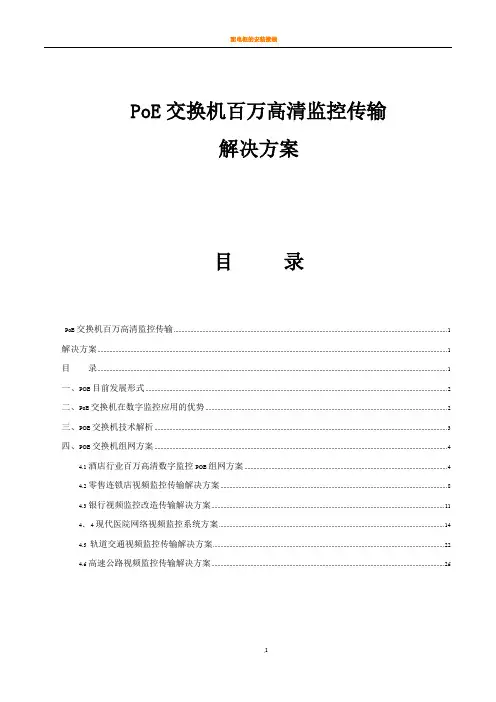

ＰoE交换机百万高清监控传输解决方案目录一、POE目前发展形式 ................................................................................. 错误!未定义书签。

二、ＰｏE交换机在数字监控应用得优势ﻩ错误!未定义书签。

三、ＰOE交换机技术解析ﻩ错误!未定义书签。

四、POE交换机组网方案ﻩ错误!未定义书签。

4、1酒店行业百万高清数字监控POE组网方案ﻩ错误!未定义书签。

4、２零售连锁店视频监控传输解决方案................................................ 错误!未定义书签。

4、３银行视频监控改造传输解决方案.................................................... 错误!未定义书签。

4。

4现代医院网络视频监控系统方案ﻩ错误!未定义书签。

4、5 轨道交通视频监控传输解决方案.................................................... 错误!未定义书签。

4、6高速公路视频监控传输解决方案..................................................... 错误!未定义书签。

一、POE目前发展形式近几年，带POE接口得网络摄像机得应用在安防监控工程中不断加大,随着“智能、平安城市"建设得逐渐深入,网络摄像机在市场上得地位越来越高。

安防行业在应用网络摄像机得需求也越来越广，用户对工程得施工要求也来越高.工程商在遇到得工程应用环境也越来越复杂，因此网络摄像机份额增大,用到ＰoE交换机得比例也会随之加大。

ONV 致力于普及ＰoE产品得应用，在大环境得一路攀升得情况下，顺势而为,飞速发展.二、PｏE交换机在数字监控应用得优势安防行业应用PoE组网主要有简化布线、节能灵活、安全方便等优势。

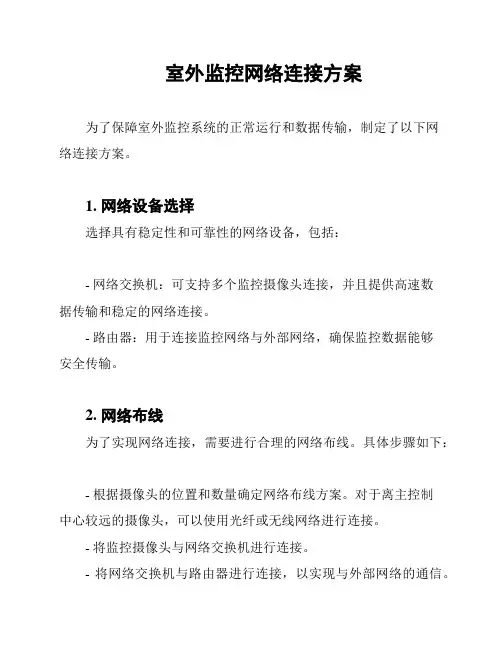

室外监控网络连接方案
为了保障室外监控系统的正常运行和数据传输，制定了以下网
络连接方案。

1. 网络设备选择
选择具有稳定性和可靠性的网络设备，包括：
- 网络交换机：可支持多个监控摄像头连接，并且提供高速数
据传输和稳定的网络连接。

- 路由器：用于连接监控网络与外部网络，确保监控数据能够
安全传输。

2. 网络布线
为了实现网络连接，需要进行合理的网络布线。

具体步骤如下：
- 根据摄像头的位置和数量确定网络布线方案。

对于离主控制
中心较远的摄像头，可以使用光纤或无线网络进行连接。

- 将监控摄像头与网络交换机进行连接。

- 将网络交换机与路由器进行连接，以实现与外部网络的通信。

3. 网络安全
考虑到数据的安全性，需要采取一些措施来保护网络连接和监控数据的安全：
- 使用网络防火墙来阻止未经授权的访问，确保只有授权人员可以访问监控系统。

- 对网络进行加密，以防止数据被窃取或篡改。

- 定期更新网络设备的软件和固件，以修复可能存在的漏洞。

4. 网络管理
为了有效管理室外监控网络连接，需要进行以下管理工作：
- 监控网络的带宽使用情况，确保网络传输能满足监控数据的需求。

- 监控网络设备的运行状态，及时发现和解决故障。

- 定期备份监控数据，并建立恢复计划，以防数据丢失。

综上所述，室外监控网络连接方案需要选择合适的网络设备，进行合理的网络布线，确保网络安全，并进行有效的网络管理。

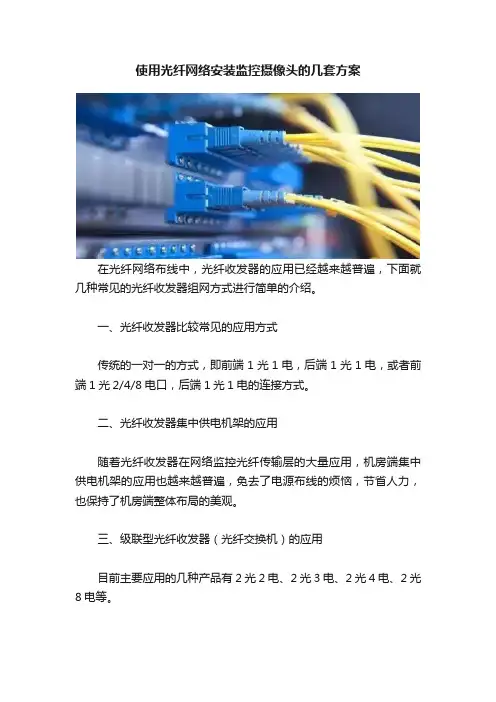

使用光纤网络安装监控摄像头的几套方案在光纤网络布线中，光纤收发器的应用已经越来越普遍，下面就几种常见的光纤收发器组网方式进行简单的介绍。

一、光纤收发器比较常见的应用方式传统的一对一的方式，即前端1光1电，后端1光1电，或者前端1光2/4/8电口，后端1光1电的连接方式。

二、光纤收发器集中供电机架的应用随着光纤收发器在网络监控光纤传输层的大量应用，机房端集中供电机架的应用也越来越普遍，免去了电源布线的烦恼，节省人力，也保持了机房端整体布局的美观。

三、级联型光纤收发器（光纤交换机）的应用目前主要应用的几种产品有2光2电、2光3电、2光4电、2光8电等。

在实际的工程布线过程中，有些区域光纤敷设比较困难，就可以考虑2光多电型光纤收发器，在一芯光纤上串联多个光纤交换机，每个光纤交换机上又可以连接多个网络交换机。

当然这种链接方式缺点也比较明显，中间链层一旦出现故障，直接影响到下面的链层收发器的使用，在实际的光纤布线方案设计中，可以在一些光纤资源匮乏或者光纤敷设比较困难的区域，采用此种级联型链接方案。

比如，高速公路，项目改造等项目。

四、汇聚型光纤收发器（光纤交换机）的应用常见的有4光1/2电、8光1/2电等产品。

汇聚型光纤收发器在一些小型网络监控项目中应用比较普遍，为多对一的链接方式。

机房端的4光1/2电或者8光1/2电光纤交换机，直接取代了多台1光1电光纤收发器，通过光纤光纤交换机的千兆网口直接连接到NVR，减少了机房端一台网络交换机的应用。

五、级联型光纤收发器与汇聚型光纤收发器的并行应用随着在网络监控项目中的广泛应用，多品类光纤收发器产品也得以迅速的涌现，产品的稳定性也得以大幅提高，级联型与汇聚型产品在未来的光纤网络布线应用中将会使用的越加普遍。

六、环网型光纤收发器的应用目前市场上环网型产品应用的相对较少，产品生产成本也比较高，目前主要应用在一些政府项目和一些特殊的行业中。

仅需一芯光纤，便可组成一个环网，节约了布线成本，其中一个点出现故障，不影响其他点的使用。

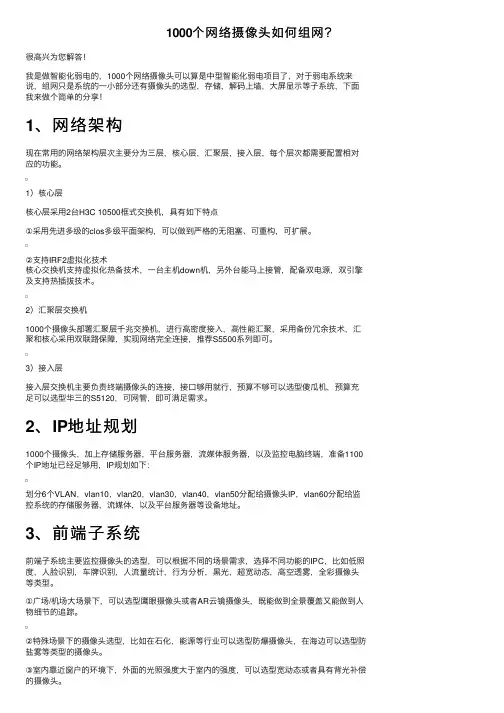

1000个⽹络摄像头如何组⽹？很⾼兴为您解答！我是做智能化弱电的，1000个⽹络摄像头可以算是中型智能化弱电项⽬了，对于弱电系统来说，组⽹只是系统的⼀⼩部分还有摄像头的选型，存储，解码上墙，⼤屏显⽰等⼦系统，下⾯我来做个简单的分享！1、⽹络架构现在常⽤的⽹络架构层次主要分为三层，核⼼层，汇聚层，接⼊层，每个层次都需要配置相对应的功能。

1）核⼼层核⼼层采⽤2台H3C 10500框式交换机，具有如下特点①采⽤先进多级的clos多级平⾯架构，可以做到严格的⽆阻塞、可重构，可扩展。

②⽀持IRF2虚拟化技术核⼼交换机⽀持虚拟化热备技术，⼀台主机down机，另外台能马上接管，配备双电源，双引擎及⽀持热插拔技术。

2）汇聚层交换机1000个摄像头部署汇聚层千兆交换机，进⾏⾼密度接⼊，⾼性能汇聚，采⽤备份冗余技术，汇聚和核⼼采⽤双联路保障，实现⽹络完全连接，推荐S5500系列即可。

3）接⼊层接⼊层交换机主要负责终端摄像头的连接，接⼝够⽤就⾏，预算不够可以选型傻⽠机，预算充⾜可以选型华三的S5120，可⽹管，即可满⾜需求。

2、IP地址规划1000个摄像头，加上存储服务器，平台服务器，流媒体服务器，以及监控电脑终端，准备1100个IP地址已经⾜够⽤，IP规划如下：划分6个VLAN，vlan10，vlan20，vlan30，vlan40，vlan50分配给摄像头IP，vlan60分配给监控系统的存储服务器，流媒体，以及平台服务器等设备地址。

3、前端⼦系统前端⼦系统主要监控摄像头的选型，可以根据不同的场景需求，选择不同功能的IPC，⽐如低照度，⼈脸识别，车牌识别，⼈流量统计，⾏为分析，⿊光，超宽动态，⾼空透雾，全彩摄像头等类型。

①⼴场/机场⼤场景下，可以选型鹰眼摄像头或者AR云镜摄像头，既能做到全景覆盖⼜能做到⼈物细节的追踪。

②特殊场景下的摄像头选型，⽐如在⽯化，能源等⾏业可以选型防爆摄像头，在海边可以选型防盐雾等类型的摄像头。

网络视频监控系统拓扑图大全！收藏起来，除了中午，早晚你
会用到
关于监控各类项目如何组网，心中有几张经典的监控系统图，了解组网系统图后，做监控项目的各个环节才能了然于胸，随时能够拿出解决方案，今天我们一起来了解下关于监控常见项目的组网。

网络摄像机在工程实施中有三个步骤：
一是布线，利用网络布线来传输图像；二是互联网接入，实现远程监控；三是参数设置，主要涉及到一些网络参数。

（1）布线
安装网络摄像机要充分利用建筑内外已有的网线架构，首先考察监控现场的环境，选择安装点，然后铺设一条从安装点到最近网络接入点的网线，采用RJ45接口。

网络摄像机到最近网络接入点的距离控制在90m左右。

在布网线同时，还要考虑安装点的供电。

（2）互联网接入
网络摄像机要通过互联网进行远程监控，这就需要在被监控的现场有一条上网线，比如ADSL，还需要一个互联网接入设备，比如宽带路由器或防火墙。

多个网络半球摄像机可以共用一条上网线，一般1条512K ADSL可以带4～8路网络半球摄像机，当然远程的效果不如在局域网上流畅。

（3）参数设置
网络摄像机要设置IP地址、授权帐户和视频参数等等，按照菜单设置。

用IE浏览器来设置网络摄像机，网络摄像机出厂时都有一个默认IP地址和管理帐户。

如果要在本地进行监控录像，这就需要1台电脑和1套专门的软件，可以进行24小时监控录像。

电脑可使用普通办公用的电脑，需要录像就要多配硬盘，一般一路视频图像每小时所需存储量按压缩格式不同自150～500MB不等。

监控录像软件由网络半球摄像机厂家提供，可设置定时录像、侦测录像等等。

网络监控摄像头传输方式有几种
网络监控摄像头传输方式有几种
第一种，网线+交换机。

超五类网线传输网络信号不超过100米，实际应用中80米为佳，否则会出现掉包，丢帧现象，这种只在门市或者家庭小区域使用。

第二种，光纤+交换机。

光纤布线的时候就需要用到光纤收发器了，那么通过光纤收发器来转变信号进行远距离传输，这种使用于较大的工程。

第三种，POE传输。

poe供电的原理我们前面已经讲了很多了，可以翻看其他文章，就是好处是施工简单，成本相对节约。

第四种，WiFi传输。

这种使用无线网络监控摄像头，不需要布线，只要有WiFi连接就可以，可以在店铺，在家庭使用这种家用智能摄像机。

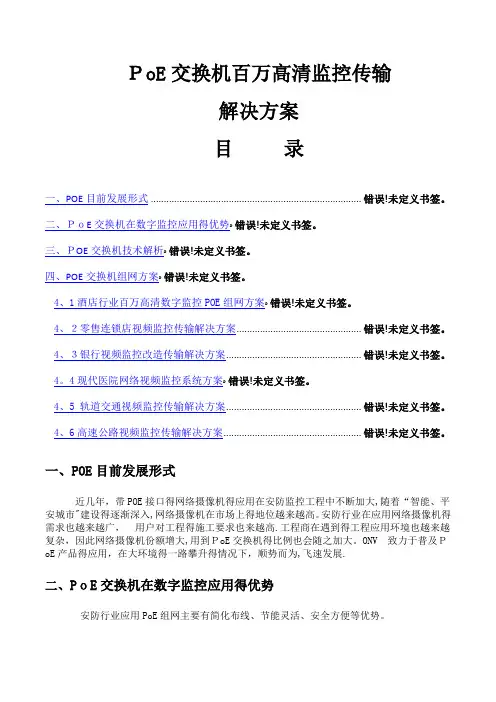

PoE交换机百万高清监控传输解决方案目录PoE交换机百万高清监控传输 (1)解决方案 (1)目录 (1)一、POE目前发展形式 (2)二、PoE交换机在数字监控应用的优势 (2)三、POE交换机技术解析 (3)四、POE交换机组网方案 (4)4.1酒店行业百万高清数字监控POE组网方案 (4)4.2零售连锁店视频监控传输解决方案 (8)4.3银行视频监控改造传输解决方案 (11)4．4现代医院网络视频监控系统方案 (14)4.5 轨道交通视频监控传输解决方案 (22)4.6高速公路视频监控传输解决方案 (26)一、POE目前发展形式近几年，带POE接口的网络摄像机的应用在安防监控工程中不断加大，随着“智能、平安城市”建设的逐渐深入，网络摄像机在市场上的地位越来越高。

安防行业在应用网络摄像机的需求也越来越广，用户对工程的施工要求也来越高。

工程商在遇到的工程应用环境也越来越复杂，因此网络摄像机份额增大，用到PoE交换机的比例也会随之加大。

ONV 致力于普及PoE产品的应用，在大环境的一路攀升的情况下，顺势而为，飞速发展。

二、PoE交换机在数字监控应用的优势安防行业应用PoE组网主要有简化布线、节能灵活、安全方便等优势。

众所周知，一般的网络摄像机除了需要通过网线来传输视频信号外，还必须全天候为其提供足够的电力。

而在现实施工中，经常会出现因为无法提供稳定的电源，而不得不重新设计摄像头的安装地点的情况。

如此一来，重新设计安装地点额可能会导致出现监控死角，使监控失去意义。

因为PoE交换机的出现为其组网带来了春天。

1、灵活性，PoE只需要安装和支持一条电缆，简单而且节省空间，并且设备可随意移动;2、节约成本，视频监控摄像机等，都需要安装在难以部署AC电源的地方，PoE使其不再需要昂贵电源和安装电源所耗费的时间，节省了费用和时间;3、供电智能化，DC电源像数据传输一样，PoE可以通过使用简单网管协议(SNMP)来监督和控制设备;4、消除供电安全隐患，PoE供电端设备只会为需要供电的设备供电，只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险;5、集中供电优势，一个单一的UPS就可以提供相关所有设备在断电时的供电;6、设备兼容性优势，用户可以自动、安全地在网络上混用原有设备和PoE设备，这些设备能够与现有以太网电缆共存;7、使网络设备便于管理，当远端设备与网络相连后，能够远程控制、重配或重设;三、POE交换机技术解析在安防应用中，由于受工程应用影响，为扫除盲区，点数众多且又距离相差不远，为交叉或平行或对角的点在安防监控中随时可见，为此提供多点交入接品的PoE交换机是众归所望。

十一种常见的监控系统光纤网络传输方案近几年，随着光纤通信网络行业技术的日益成熟，产品的日趋稳定，多种方案的实现越来越灵活且具有较高的可行性。

光网络通信在监控传输领域使用的越来越多。

下面就几种常见的光纤传输方案进行简单的汇总，希望对您有所助益。

方案一比较常见且稳定的传输方案，适用于小型项目。

十一种常见的光纤网络传输按方案方案二前端直接用1光多电的收发器连接摄像机，少用了一次交换机的中继。

2017063012.jpg方案三机房端收发器采用机架集中供电，节省了电源布线的繁琐，管理起来更加方便。

2017063013.jpg方案四前端1光多电，后端收发器机架集中供电2017063014.jpg方案五在一些项目施工布线过程中，采用传统的布线方式光纤资源不够用的情况下，可以采用前端2光多电级联型的收发器，链接多个摄像机。

2017063015.jpg方案六前端级联型收发器链接多个摄像机，通常一芯光纤上可以链接十几个二光多电的收发器，后端用收发器机架集中供电，统一管理。

2017063016.jpg方案七前端用交换机+收发器、1光多电收发器两种方式混合使用，后端用4光2电汇聚型收发器接收。

随着多光口汇聚型光电交换机越来越多的使用，产品逐渐稳定。

不足的地方是，后端4光2电汇聚型光电交换机，一旦1个光口坏了，需要整机返厂维修，影响到其他线路上摄像机的传输。

2017063017.jpg方案八前端用交换机+收发器、1光多电收发器两种方式混合使用，后端用8光2电汇聚型收发器接收。

随着多光口汇聚型光电交换机越来越多的使用，产品逐渐稳定。

不足的地方是，后端8光2电汇聚型光电交换机，一旦1个光口坏了，需要整机返厂维修，影响到其他线路上摄像机的传输，当然了插SFP模块的光电交换机除外。

2017063018.jpg方案九级联与汇聚混合使用的方式，最大限度的利用了光纤资源。

减少了不必要布线所带来的麻烦。

2017063019.jpg方案十级联与汇聚混合使用的方式，最大限度的利用了光纤资源。

1000个网络摄像头监控系统架构如何组网？12.01前言：上千个网络摄像机如何组网呢？这个需要考虑很多多方面，今天就重点谈谈需要特别注意的几点，希望对大家有所帮助。

正文：1000个网络摄像头组网，要考虑的因素比较多，要考虑总的流量、摄像头的管理、网络的广播风暴等。

假如有流媒体服务器、存储服务器等，还要考虑服务器的安装，网络吞吐量等。

一、IP地址的规划1000多个摄像头，再加上各类网络设备、附属设备，C类的内网地址已经不能满足需求，可以考虑使用B类的私网地址，在172.16.0.0~172.31.0.0，之间选择一个网络地址；1000多个摄像头不能处于同一个局域网，否则有很大的广播数据，严重影响带宽和系统的稳定性，需要根据摄像头的用途、区域等划分不同的VLAN，相关的服务器和监控设备可以划分一个独立的VLAN。

二、IP地址规划案例分析这里做个假设，选用网络地址为172.16.0.0；根据摄像头的用途和区域划分了20个VLAN，那么需要借用主机位为5位(2^5=32>20)。

使用VLAN号100~120，也需要将172.16.0.0划分20个子网，子网掩码为255.255.248.0,划分的子网三、网络设备选择和组网建议采用三层交换机的方式组网，网络拓扑图如下图所示；三层交换机建议使用两台，不同VLAN的网关地址配置在两台三层交换机中，并且两台三层交换机开启VRRP等网关冗余协议，提高网络的可靠性；二层交换机作为摄像头的接入交换机，采用双上联的方式接入三层交换机；根据摄像头的用途或者区域划分不同的VLAN，在二层交换机的接口上配置相关的VLAN数据。

四、摄像机供电选择优先选择POE供电，以现在的POE供电技术完全可以，球机需要单独供电的，每一个球机单独供电，不建议采用集中供电方式。

五、线缆选择优先选择六类网线，电源线根据现场情况选择RVV3*2.5，YJV3*6等型号总结以上只是一个非常粗略的方案，只能实现基本的功能。

做监控常用的4种传输方式我们在做监控的实践当中，根据甲方的环境的不同，会采取不同的方案。

采用正确的施工方案，一是会提高监控系统的稳定性，二是 会提高施工效率，三是会降低成本。

今天，我给大家讲述数字监控在 数据传输方面的几种方案或者叫方式。

第一、经典的方式，一台摄像机一个电源、一条网线布线需要布两种线：电源线，网线。

电源线传输220V 交流电，每台摄像机需要一个电源来供电。

网线是用来传输数据到录像机的。

两都缺一不可。

lalCFTl^型用窗箱常旭已聿忖笠芸［向国《窿s9漏皓硬盘酣酗声的腰反限4M 口富走联外触我快的上网调各Xlodrni国史强wi a 四口第二种、使用POE交换机，每台摄像机只需要一条网线，无需电源线这种方式，只使用8芯的网线做为传输介质，不再需要电源线，传输距离可达160米，有的厂家据称现在采用非标模式可以达到250 米。

典型宸用鼻吒翻腓他悼乱峋嗡欧明使用POE交换机做监控工程，有什么优势？1、不用布电源线了，节省材料，节省人工，提高了施工效率!2、纯弱电施工，无触电危险，无火灾隐患！3、不再使用电源，减少故障概率，降低维护成本！4、与收纳支架配合，工程更美观，验收更易通过!5、降低施工难度，简单易行，更容易上手!还有哪些好处，使用过桢田POE 交换机的朋友可以自行体会!第三、光纤+收发器，让传输距离更远!当监控的距离超过100多米，一般情况下，网线就无能为力了。

这个时候一般会考虑使用光纤了。

光纤的距离可达20公里！光纤是用光来传输数据，需要与光纤收发器配合来完成工作。

光纤收发器成对使用，用来进行光信号和电信号的转换。

如下图：光纤收发器分为百兆和千兆的，根据所带摄像机的数量可选。

电工比泳现翦先配见 BSW里忠先耳控葩讨盘沮寤把斑视 itt 带库机 1VISHE 领光证机虎科㊄点应吏承簟凿4城物海机 _ .一,0地花光纤价格便宜，传输距离远，在监控工程中大量使用。

但是光纤需要熔接，熔接设备价格昂贵，所以一般熔接需要找专人进行，这需一定的费用，还需要一定的时间。

前言：网络视频监控系统如何组网？网络架构系统如何组成？这些都是作为一个安防监控行业的人都必须具备的能力，下面为了让大家更了解一下，整理一些相关资料和大家分享一下。

一、网络监控系统传输方式网络高清传输监控系统主要有以下几种传输方式：1、短距离网线传输：网线网络交换机；2、中长距离光纤传输：光纤收发器网络交换机网线；3、中长同轴传输：同轴线缆（双绞线、电源线）、网络同轴传输器；4、短距离电力传输：在一个电表下传输，通过电力猫设备传输网络；5、混合传输系统：摄像机集中了网线、同轴线、双绞线、电力线传输模块，可以任意方式组网传输高清；6、中远距离光纤EPON传输：epon光纤接口网络摄像机ONU设备光分路器等设备；7、无线AP传输：在无法布线，布线不方便的传输线路采用无线AP方式传输高清，电梯监控、野外远距离监控等特殊场合用的比较多；二、网络架构设计简易的视频监控系统功能相对简单，主要以视频图像存储、预览、回放功能为主，监控点数量在数百路左右。

构架采用两层架构，以100M交换机作为接入层，实现前端IPC的接入，通过1000M链路接入1000M汇聚交换机，视频综合主机作为汇聚层视频交换的核心。

三、大型一点的网络架构大型一点的视频监控系统前端监控点数量多、接入模式复杂，监控网络视频流要求带宽高，一般均需要建设视频监控专网，系统可以采用以下构架模式：四、核心部署核心设备的部署应满足视频监控专网多业务、高负载处理的应用需要，并确保网络核心的稳定性和可靠性。

五、功能分区视频监控系统网络设备众多，根据视频和数据业务的特点，对网络设备进行分区接入和管理，可组成存储设备接入区、应用服务器接入区、前端IP设备接入区和管理接入区等，各功能区域的交换机通过千兆或万兆接口接入核心交换机。

六、网络安全视频监控系统应组件视频监控专网，专网与其他业务网络和互联网之间进行安全隔离，可采用防火墙、视频隔离网闸等网络安全设备，对来自外部网络的病毒、非法入侵行为进行防御。

摄像头的串联的方法有哪些摄像头的串联方法指的是将多个摄像头连接在一起，实现统一的数据传输和控制。

这样可以实现监控范围的拓展和监控画面的切换，满足不同的监控需求。

以下将介绍一些常见的摄像头串联方法。

1. 网线串联法：网线串联法是最常见的摄像头串联方法之一。

通过将摄像头使用网线（如RJ45网线）连接在一起，通过以太网端口进行数据传输和控制。

在这种方法中，我们需要使用交换机或路由器来实现摄像头之间的连接，并通过网络中的计算机或NVR（网络录像机）进行集中控制和管理。

2. 无线串联法：无线串联法是一种不需要有线连接的摄像头串联方法。

这种方式通过使用Wi-Fi或蓝牙等无线传输技术，将摄像头连接在一起。

相对于有线串联，无线串联法具有更大的灵活性和拓展性，但也可能受到无线信号穿墙和传输距离的限制。

3. 同轴串联法：同轴串联法是一种利用同轴电缆来传输视频信号的摄像头串联方法。

同轴电缆可以传输高质量的视频信号，并且允许较长的传输距离。

在同轴串联法中，我们需要使用同轴电缆将多个摄像头连接在一起，并通过一个中心设备（如监控录像机）来进行视频信号的切换和控制。

4. 光纤串联法：光纤串联法是一种通过光纤来传输高质量视频信号的摄像头串联方法。

光纤具有高带宽、低损耗和抗干扰性强的特点，在长距离传输视频信号时表现出较好的性能。

在光纤串联法中，我们需要使用光纤来连接摄像头，通过光纤传输设备将视频信号发送到集中控制中心。

5. 并联串联法：并联串联法指的是将多个摄像头同时连接到同一个设备上进行数据传输和控制。

这种方法不需要将各个摄像头连接起来，而是直接将它们独立连接到同一个设备（如计算机、NVR等）的不同输入接口上。

在这种方法中，设备可以通过软件或硬件来切换和显示不同的摄像头画面。

6. 混合串联法：混合串联法是指将多种不同的摄像头串联在一起，实现多种传输方法同时使用的摄像头串联方法。

例如，我们可以将有线摄像头、无线摄像头和光纤摄像头一起使用，通过混合串联法将它们连接到同一个设备上。

视频监控网络系统10个传输方案，值得收藏Q1、监控中选择千兆还是百兆交换机？百兆和千兆在传输速率和成本上有较大差异，需要根据实际环境选择合适的交换机。

如果端口数据流量大、带宽需求高，就需要更高速率的端口支持，那么到底多大速率需要使用千兆，多少需要百兆呢？根据我们的计算和实际结论：端口传输数据量大于70M，就建议使用千兆端口的交换机。

真正的监控工程中，是由多个交换机串接而成的传输网络，各个交换机/端口承载的流量大小各有差异，所以现实合理的监控工程，是千百兆交换机混合搭配，不浪费资源也不造成网络拥塞。

以下是我们建议的参考表格：以上表格中，H.264 码率按照5M 计算（4+1M）、H.265 码率按照2.5M（2+0.5M）计算。

其中考虑20% 的协议开销，计算出带宽占用值。

关于传输交换机选择原理，以及遇到的案例，可以参考如下：Q2、交换机级联数量是否有限制？有，但并无严格限制，需要以实际网络情况为准，但不建议超过3 级。

以太网交换机处理数据时一般以存储-转发模式进行交换数据，存在一定延迟，所以大多数交换网络都采用扁平化的网络结构，降低转发延迟。

如下图：但是在室外、楼层、远距离、道路等很多监控工程或办公局域网中，为了节约成本或施工便利，使用交换机多级串联的方式进行级联，有时候串联5、6、7 级（有10 级级联的情况）。

对于视频监控网络来说，多级级联极易造成：传输延迟变大、前面交换机流量大易造成拥塞、网络单点故障易出现、容易造成环路。

所以不建议级联级数超过3 级，尤其是摄像机数量较多的监控网络。

Q3、大型网络核心交换机选哪款？可以根据网络规模，选择全千兆管理型交换机，超大规模选择三层交换机。

对于大型或者超大型的监控网络，例如有200、500 个摄像头，如果按照500*5M=2500M 的方式计算，结果远远大于千兆端口的转发速率，就不可以使用千兆交换机了吗？不是的，事实上典型的大型监控网络中，流量一定是分布在多个端口，由多个千兆端口进行转发。
