骑飞电子CMOS摄像头使用说明

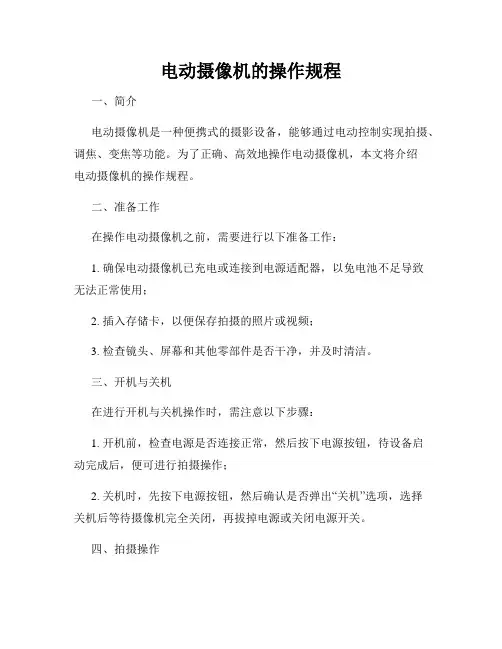

电动摄像机的操作规程一、简介电动摄像机是一种便携式的摄影设备，能够通过电动控制实现拍摄、调焦、变焦等功能。

为了正确、高效地操作电动摄像机，本文将介绍电动摄像机的操作规程。

二、准备工作在操作电动摄像机之前，需要进行以下准备工作：1. 确保电动摄像机已充电或连接到电源适配器，以免电池不足导致无法正常使用；2. 插入存储卡，以便保存拍摄的照片或视频；3. 检查镜头、屏幕和其他零部件是否干净，并及时清洁。

三、开机与关机在进行开机与关机操作时，需注意以下步骤：1. 开机前，检查电源是否连接正常，然后按下电源按钮，待设备启动完成后，便可进行拍摄操作；2. 关机时，先按下电源按钮，然后确认是否弹出“关机”选项，选择关机后等待摄像机完全关闭，再拔掉电源或关闭电源开关。

四、拍摄操作1. 调整拍摄模式：根据需求选择拍摄模式，如自动模式、手动模式等；2. 对焦功能：通过视觉取景器或屏幕上的对焦标记，调整摄像机与拍摄对象的距离，以获得清晰的画面；3. 曝光控制：可通过调整快门速度、光圈大小等参数，以获取适当的曝光效果；4. 变焦功能：根据需要进行变焦操作，可使用摄像机上的变焦按钮或旋转变焦环；5. 剪辑与回放：拍摄完成后，可通过操作菜单选择剪辑与回放功能，对视频进行剪辑和观看。

五、拍摄技巧1. 稳定拍摄：保持身体稳定，使用双手握持摄像机，或者使用三脚架等辅助设备，以避免抖动导致画面模糊；2. 调整白平衡：根据环境光线的颜色，调整摄像机的白平衡，以确保拍摄出准确的颜色效果；3. 手动对焦：对于某些特殊情况下的拍摄，如远处的景物或运动场景，可选择手动对焦，以确保准确对焦；4. 避免快速变焦：过快的变焦可能导致画面晃动或焦距不稳定，建议缓慢变焦以获得平稳的效果；5. 使用稳定器：在行走或移动时，建议使用稳定器或云台，以增加拍摄的稳定性。

六、存储与转移1. 存储媒体选择：根据需要选择适当的存储媒体，如SD卡、内部存储等；2. 存储空间检查：定期检查存储设备的剩余空间，并及时备份或删除不必要的文件；3. 转移与导出：完成拍摄后，可将文件通过USB连接线或无线传输等方式，将文件转移到电脑或其他设备进行处理或储存。

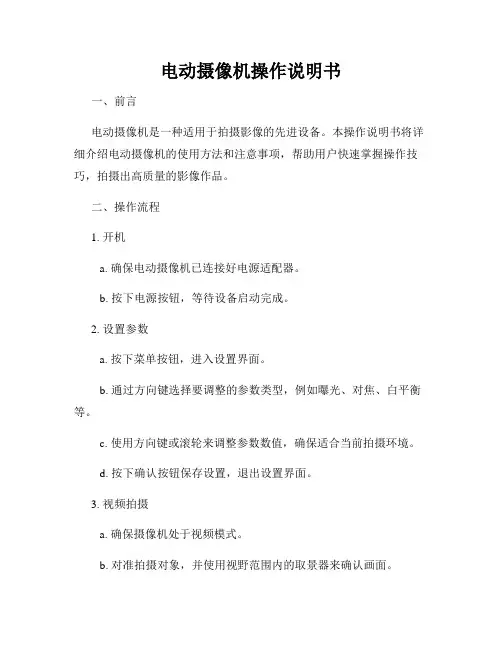

电动摄像机操作说明书一、前言电动摄像机是一种适用于拍摄影像的先进设备。

本操作说明书将详细介绍电动摄像机的使用方法和注意事项，帮助用户快速掌握操作技巧，拍摄出高质量的影像作品。

二、操作流程1. 开机a. 确保电动摄像机已连接好电源适配器。

b. 按下电源按钮，等待设备启动完成。

2. 设置参数a. 按下菜单按钮，进入设置界面。

b. 通过方向键选择要调整的参数类型，例如曝光、对焦、白平衡等。

c. 使用方向键或滚轮来调整参数数值，确保适合当前拍摄环境。

d. 按下确认按钮保存设置，退出设置界面。

3. 视频拍摄a. 确保摄像机处于视频模式。

b. 对准拍摄对象，并使用视野范围内的取景器来确认画面。

c. 按下录制按钮开始拍摄。

d. 按下停止按钮结束录制，保存视频文件。

4. 照片拍摄a. 切换到照片模式。

b. 通过取景器或液晶屏幕确认拍摄画面。

c. 轻按快门按钮，拍摄照片。

d. 按下照片预览按钮，即可查看刚刚拍摄的照片。

5. 播放和导出a. 使用导航键选择播放功能。

b. 通过导航键选择要播放的视频或照片。

c. 按下播放按钮开始播放选中的影像文件。

d. 若要导出文件，可连接USB数据线将电动摄像机与电脑相连，将文件传输到电脑上以备后续编辑或分享。

三、使用技巧1. 稳定拍摄a. 使用三脚架或稳定支架来固定电动摄像机，避免拍摄时的手持抖动。

b. 利用防抖功能，根据不同情况选择合适的防抖模式。

2. 曝光控制a. 在强光或弱光环境下，可根据需要调整曝光补偿值，确保画面明亮度合适。

b. 如遇到背光情况，可使用背光补偿功能来避免主体过暗。

3. 对焦技巧a. 选择合适的对焦模式，如单点对焦或追踪对焦等，根据拍摄对象的移动情况来确定。

b. 使用手动对焦模式，可灵活控制焦点位置，拍摄出更加精确的画面。

4. 白平衡调整a. 根据不同光源条件，选择合适的白平衡模式，确保画面色彩真实。

b. 如遇到特殊情况，可使用手动白平衡功能进行微调。

5. 创意效果a. 尝试使用不同的拍摄角度和镜头，增加影像的层次感和创意性。

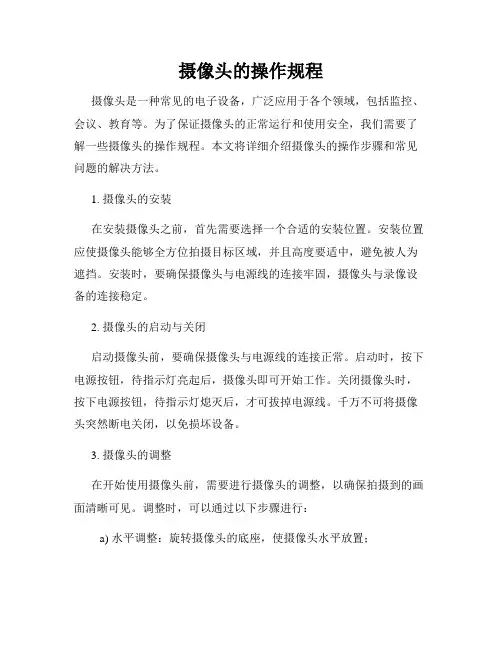

摄像头的操作规程摄像头是一种常见的电子设备，广泛应用于各个领域，包括监控、会议、教育等。

为了保证摄像头的正常运行和使用安全，我们需要了解一些摄像头的操作规程。

本文将详细介绍摄像头的操作步骤和常见问题的解决方法。

1. 摄像头的安装在安装摄像头之前，首先需要选择一个合适的安装位置。

安装位置应使摄像头能够全方位拍摄目标区域，并且高度要适中，避免被人为遮挡。

安装时，要确保摄像头与电源线的连接牢固，摄像头与录像设备的连接稳定。

2. 摄像头的启动与关闭启动摄像头前，要确保摄像头与电源线的连接正常。

启动时，按下电源按钮，待指示灯亮起后，摄像头即可开始工作。

关闭摄像头时，按下电源按钮，待指示灯熄灭后，才可拔掉电源线。

千万不可将摄像头突然断电关闭，以免损坏设备。

3. 摄像头的调整在开始使用摄像头前，需要进行摄像头的调整，以确保拍摄到的画面清晰可见。

调整时，可以通过以下步骤进行：a) 水平调整：旋转摄像头的底座，使摄像头水平放置；b) 焦距调整：根据实际需要，调整摄像头的焦距，使目标物体清晰可见；c) 视角调整：根据拍摄范围的大小，调整摄像头的视角，保证拍摄到需要的画面。

4. 摄像头的存储与传输摄像头通常会将拍摄到的视频文件存储在设备内部或外部存储介质中。

存储时，需要注意以下几点：a) 定期清理存储介质：不定期清理存储介质，删除不必要的文件，以释放存储空间；b) 备份重要文件：对于重要的视频文件，应及时进行备份，防止意外丢失；c) 定期检查存储设备：定期检查存储设备的磁盘状态，确保其正常运行。

5. 摄像头的故障排除在使用摄像头过程中，可能会遇到一些故障情况，如画面模糊、设备无法启动等。

以下是一些常见故障及解决方法：a) 画面模糊：首先检查摄像头镜头是否清洁，若有灰尘或污渍，可使用专业的摄像头清洁液清洁镜头；b) 设备无法启动：检查电源线是否插紧，电源是否正常供电；c) 画面异常：检查视频传输线是否连接正常，若有松动或损坏，可以更换线缆。

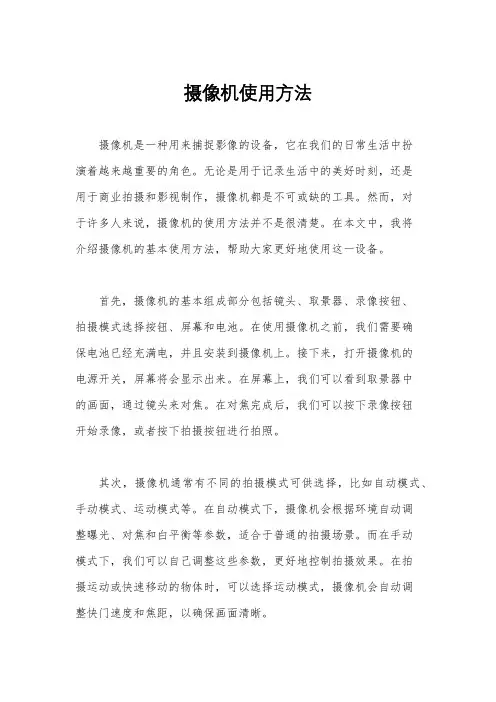

摄像机使用方法摄像机是一种用来捕捉影像的设备，它在我们的日常生活中扮演着越来越重要的角色。

无论是用于记录生活中的美好时刻，还是用于商业拍摄和影视制作，摄像机都是不可或缺的工具。

然而，对于许多人来说，摄像机的使用方法并不是很清楚。

在本文中，我将介绍摄像机的基本使用方法，帮助大家更好地使用这一设备。

首先，摄像机的基本组成部分包括镜头、取景器、录像按钮、拍摄模式选择按钮、屏幕和电池。

在使用摄像机之前，我们需要确保电池已经充满电，并且安装到摄像机上。

接下来，打开摄像机的电源开关，屏幕将会显示出来。

在屏幕上，我们可以看到取景器中的画面，通过镜头来对焦。

在对焦完成后，我们可以按下录像按钮开始录像，或者按下拍摄按钮进行拍照。

其次，摄像机通常有不同的拍摄模式可供选择，比如自动模式、手动模式、运动模式等。

在自动模式下，摄像机会根据环境自动调整曝光、对焦和白平衡等参数，适合于普通的拍摄场景。

而在手动模式下，我们可以自己调整这些参数，更好地控制拍摄效果。

在拍摄运动或快速移动的物体时，可以选择运动模式，摄像机会自动调整快门速度和焦距，以确保画面清晰。

另外，摄像机的镜头也是非常重要的一部分。

不同的镜头可以带来不同的拍摄效果。

广角镜头适合拍摄风景和大场景，能够呈现更广阔的视野；长焦镜头适合拍摄远处的物体，能够捕捉更细节的画面；微距镜头则适合拍摄小物体，能够展现微小的细节。

在选择镜头时，我们需要根据拍摄场景和需要来进行选择。

最后，摄像机的稳定性也是拍摄过程中需要考虑的因素。

手持拍摄往往会导致画面晃动，影响观看体验。

因此，我们可以使用三脚架或稳定器来提高拍摄的稳定性，确保画面清晰稳定。

总之，摄像机是一种非常有用的设备，通过掌握其基本使用方法，我们可以更好地记录生活中的美好时刻，也可以在商业和创作领域中发挥更大的作用。

希望本文对大家有所帮助，让大家能够更好地使用摄像机，拍摄出更加精彩的影像作品。

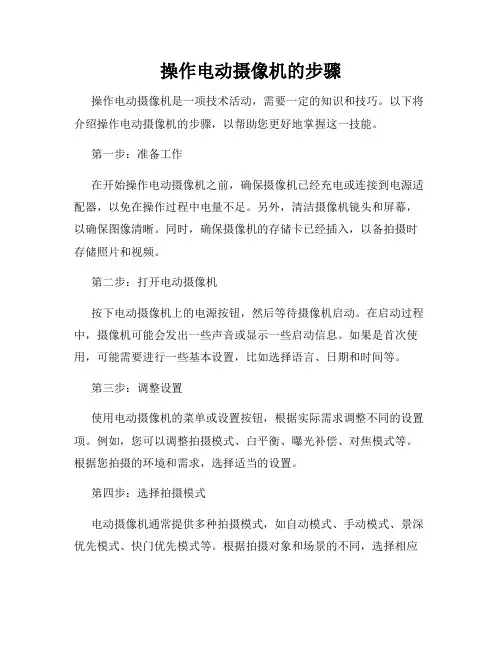

操作电动摄像机的步骤操作电动摄像机是一项技术活动，需要一定的知识和技巧。

以下将介绍操作电动摄像机的步骤，以帮助您更好地掌握这一技能。

第一步：准备工作在开始操作电动摄像机之前，确保摄像机已经充电或连接到电源适配器，以免在操作过程中电量不足。

另外，清洁摄像机镜头和屏幕，以确保图像清晰。

同时，确保摄像机的存储卡已经插入，以备拍摄时存储照片和视频。

第二步：打开电动摄像机按下电动摄像机上的电源按钮，然后等待摄像机启动。

在启动过程中，摄像机可能会发出一些声音或显示一些启动信息。

如果是首次使用，可能需要进行一些基本设置，比如选择语言、日期和时间等。

第三步：调整设置使用电动摄像机的菜单或设置按钮，根据实际需求调整不同的设置项。

例如，您可以调整拍摄模式、白平衡、曝光补偿、对焦模式等。

根据您拍摄的环境和需求，选择适当的设置。

第四步：选择拍摄模式电动摄像机通常提供多种拍摄模式，如自动模式、手动模式、景深优先模式、快门优先模式等。

根据拍摄对象和场景的不同，选择相应的拍摄模式。

自动模式适合普通拍摄，手动模式则提供更多调整选项，适合专业拍摄。

第五步：调整对焦在拍摄前，确保摄像机已经正确对焦。

可以使用自动对焦功能，将摄像机对准拍摄对象并按下快门按钮（或半按快门按钮），摄像机会自动对焦。

也可以选择手动对焦，通过调整摄像机镜头来实现清晰对焦。

第六步：稳定摄像机为了拍摄稳定的图像或视频，尽量使用三脚架或稳定器等辅助设备。

如果条件不允许，可以将双手握稳摄像机，并使用身体的支撑点，如肩膀或膝盖，来增加稳定性。

第七步：开始拍摄确定好拍摄对象和场景后，按下摄像机的拍摄按钮开始拍摄。

可根据需要进行连拍或录制视频。

在拍摄过程中，保持手稳，并注意拍摄对象的动态或光线变化，做出相应的调整。

第八步：停止拍摄和保存在拍摄完成后，按下摄像机的停止按钮或关闭录制功能，停止拍摄。

然后将拍摄的照片或视频存储到摄像机的存储卡中。

注意及时备份并删除不需要的内容，以释放空间。

aee摄像机使用说明aee摄像机使用说明aee摄像机基本介绍AEE创立于1999年，拥有运动摄像机、警用拍摄装备、航拍装备及无人飞机四大产品系列，丰富的产品线，为用户提供差异化的选择空间，满足不同消费者需求。

AEE运动摄像机可应用于各种运动场景，引领全新的时尚数码生活方式。

作为目前运动摄像机最为热门的品牌，AEE在运动爱好者中有着不错的口碑，其SD和S系列专为运动打造，出色的防护性和高清画质，让水下拍摄美景成为可能，它配有防水外壳，防水等级IP68，防水100米，两种形式的背盖设计。

内置可拆卸大容量锂电池，可重复充电，使录像时间加倍延长。

多种运动配件设计，真正实现运动过程的录影。

同时支持遥控拍摄。

aee摄像机官网运动摄像机随着摄像机功能的多元化，市场上演化出各种各样的摄像机品种，而极限运动的兴起，运动摄像机—一种专门为运动玩家而设计的多功能摄像机(Versatile Camera)悄悄进入玩家们的视野中。

运动摄像机拥有一组高速的镜头，能够在快门时间内进行追焦，清楚捕捉到运动物体的动态影像，毫无限制的使用方法让它成为了运动玩家的最爱。

在2014年亚洲运动用品与时尚展(简称北京ISPO)上，AEE携运动摄像机和全新产品系列航拍装备盛装亮相，特别是运动摄像机2014新品—特种兵系列S71，采用了最新的4K超高清显示技术，在延续以往AEE运动摄像机小体积、高性能优势的基础上，让画面还原更加逼真、细腻，必将为消费者带来更高质的拍摄体验。

警用拍摄装备AEE的警用拍摄装备产品还可广泛应用于部队的演习演练，任务执行，用于武警、公安、国安、消防、司法、交警、交管、特警、反恐、技侦等执法单位的任务侦查、工作记录及执法取证拍摄等。

在第十四届高交会上，交警对周边道路不实施限行措施，仅在展览期间视交通警卫任务及交通流量情况等对个别道路进行临时管控。

深圳交警部门还推出一系列科技举措，实现道路交通动态指挥控制，以科技手段助力高交会交通保障工作。

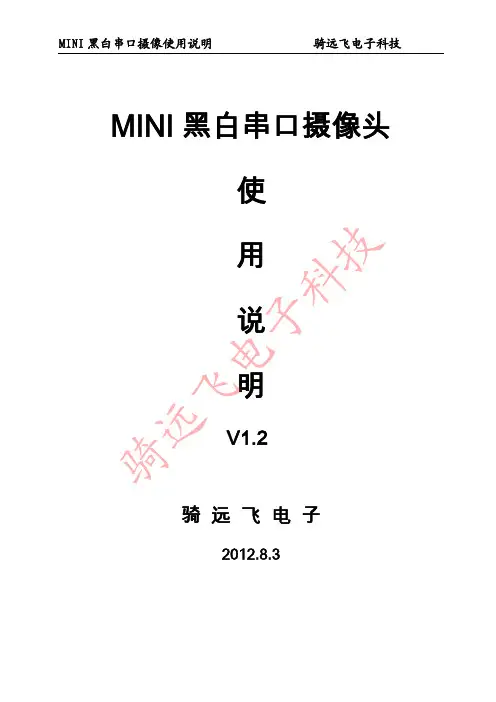

MINI 黑白串口摄像头使用说明V1.2骑 远 飞 电 子2012.8.3骑远飞电子科技一、摄像头结构：该摄像头由两部分组成，上部分为CMOS 摄像头模块，下部分为主控制板。

1.摄像头模块：(1)摄像头CMOS 参数如下：感光阵列640X480功耗工作60mW/15fpsVGAYUV 休眠<20μA温度操作-30℃到70℃ 稳定工作0℃到50℃ 输出格式（8位）? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGBData光学尺寸1/6" 视场角25° 最大贞率30fps VGA 灵敏度1.3V/(Lux-sec) 信噪比46 dB骑远飞电子科技动态范围52 dB 浏览模式逐行像素面积3.6μm x 3.6μm 暗电流12 mV/s at 60℃ Fifo 缓存：3M 字节 (2)镜头参数 焦距 :3.6mm水平视场角: 102°最小物距 :20mm Format: 1/3" Mount: M12X0.5 Aperture: F2.0 Size: 14x15.7 二、底板结构底板由摄像头接口、主控制芯片、sd 卡座、TTL 串口控制线等部分组成。

骑远飞电子科技Usb 接口只在工艺测试时使用。

三、使用方法1.在上图右上方外侧的引出线为：VCC、TX、RX、GND 。

这组引出线和外部信号相连接。

其中：VCC 为3-3.3VTX 为TTL 电平串口发送端 RX 为TTL 电平串口接收端GND 为地2.按要求连接好后，上电后： 串口输出如图：骑远飞电子科技发送指令： （1）测试指令：0x04：返回“QIFEI welcom!”（2）串口黑白图像输出指令0x01: 串口黑白图像数据输出骑远飞电子科技3.采用测试软件测试：骑远飞电子科技为方便客户便于操作使用，本公司附送一个测试软件，供客户使用。

操作要领：发送指令0X01后，带数据传输完毕，共计76800个数据后，点击Creat_BW256Bit 按钮即可获得黑白图像。

骑飞电子CMOS摄像头使用说明V1.2目录1.OV7670一般摄像头模块1.1简介1.2管脚定义1.3控制方式说明1.4采集图像的基本方法2．OV7670带FIFO摄像头模块2.1简介2.2管脚定义2.3控制方式说明2.4图像采集的基本方法3.问题解答3.1图像采集难吗3.2学习图像方面的知识需要哪些基础3.3初学者遇到问题该怎么解决3.4模块提供那些资料3.5单片机能够真正的采集图像吗3.6带FIFO和不带FIFO的模块到底哪个好，有什么区别 3.7模块上有晶振好，还是没晶振好3.8摄像头寄存器该怎么设置3.9骑飞电子模块提供的Demo输出的数据是什么格式的3.10如果想真正实现图像的采集并且能够处理图像数据该如何做 3.11骑飞电子的那个模块能够适合飞思卡尔小车的比赛3.12骑飞电子的模块输出到底是模拟的还是数字的3.13骑飞电子模块的质量如何3.14骑飞电子几种驱动板的功能，区别是什么3.15如何检测骑飞电子摄像头模块是否损坏3.16骑飞电子摄像头模块和模组的区别是什么1.OV7670一般摄像头模块1.简介：OV7670一般模块指骑飞电子推出的低成本数字输出CMOS摄像头，其摄像头包含30w像素的CMOS图像感光芯片，3.6mm焦距的镜头和镜头座，板载CMOS芯片所需要的各种不同电源（电源要求详见芯片的数据文件），板子同时引出控制管脚和数据管脚，方便操作和使用。

图1.OV7670一般模块2.管脚定义：如图，控制传感器所需的管脚定义如下：3V3-----输入电源电压（推荐使用3.3，5V也可，但不推荐使用）GDN-----接地点SIO_C---SCCB接口的控制时钟（注意：部分低级单片机需要上拉控制，和I2C接口类似）SIO_D---SCCB接口的串行数据输入（出）端（注意：部分低级单片机需要上拉控制，和I2C接口类似）VSYNC---帧同步信号（输出信号）HREF----行同步信号（输出信号）PCLK----像素时钟（输出信号）XCLCK---时钟信号（输入信号）D0-D7---数据端口（输出信号）RESTE---复位端口（正常使用拉高）PWDN----功耗选择模式（正常使用拉低）图2.骑飞摄像头接口定义3.控制方式说明采集图像数据需要严格按照OV公司的芯片时序进行，这些时序包括： （1） S CCB通讯时序，其作用是设置芯片内部寄存器，以控制图像的各种所需功能。

电动摄像机使用指南电动摄像机是现代生活中常见的一种电子设备，它能够记录、存储和播放视频内容。

本文将为您介绍电动摄像机的基本使用方法、注意事项以及一些技巧，帮助您充分利用该设备记录珍贵的瞬间。

一、前期准备在使用电动摄像机之前，有几个重要的准备工作需要完成。

首先，确保电动摄像机的电池已经充满电，并且存储卡已经插入。

其次，根据拍摄需求，调整摄像机的设置，包括分辨率、白平衡、对焦等参数。

最后，检查摄像机的镜头和显示屏是否干净，以免影响拍摄效果。

二、基本操作指南1. 打开电动摄像机按下电源按钮，等待片刻，电动摄像机的显示屏将会亮起。

如果显示屏没有亮起，您可以尝试更换电池或者充电。

2. 调整镜头通过转动镜头环，您可以调整摄像机的焦距。

将镜头环顺时针旋转，可以放大拍摄物体，逆时针旋转则可以缩小物体。

3. 自动对焦大部分电动摄像机都配备了自动对焦功能。

在拍摄过程中，将摄像机对准主体，轻轻按下快门按钮即可完成自动对焦。

4. 开始录像按下录像按钮即可开始录像。

在录像过程中，您可以通过摄像机上的显示屏来实时观看拍摄的内容。

同时，摄像机还可配备拍摄音频的功能，您可以根据需要选择是否开启。

5. 拍摄照片大部分电动摄像机也可以拍摄照片。

通过切换摄像机模式至拍照模式，您可以进行拍照操作。

按下快门按钮即可完成拍照，照片将会保存在存储卡中。

三、注意事项1. 稳定拍摄为了获得较为稳定的拍摄效果，建议使用三脚架或手持稳定器。

尤其是在拍摄运动或移动的场景时，稳定设备能够有效避免画面抖动。

2. 保护镜头电动摄像机的镜头是非常重要的部件，应当小心保护。

在不使用时，建议使用镜头盖进行覆盖，避免灰尘或刮伤。

3. 合理利用存储空间电动摄像机的存储空间通常是有限的。

在拍摄过程中，应注意合理安排录像或拍照的时长和数量，以免存储空间不足而影响拍摄。

4. 注意拍摄环境在选择拍摄环境时，要注意光线和背景的影响。

避免拍摄过于明亮或暗淡的场景，以及有杂乱背景的地方，这些都会影响拍摄效果和观感。
