3.3 叶片泵

3.3.2 单作用叶片泵教学目标：单作用叶片泵的定义、结构及工作原理，变量特性，结构问题和应用特点14G电维5班程丁元一.单作用叶片泵1.定义：它与双作用泵的主要差别在于它的定子是一个与转子偏心放置的内圆柱面，转子每转一周，每个密封工作腔吸油、压油各一次，故称单做用叶片泵。

（泵只有一个吸油区，和一个压油区，因而作用在转子上的径向液压力不平衡，所以又称为非平衡式叶片泵）由于转子于定子偏心距e和偏心方向可调，所以单作用叶片泵也可作为双向变量泵使用。

2.结构1-配油盘，2-转动轴，3-转子，4-定子，5-叶片3.结构特点及工作原理由转、定子，叶片，转动轴，配油盘组成。

转子有径向斜槽，内装叶片，配油盘装在转子两边，旋转时惯性和油压力的作用使叶片紧靠定子，使其形成多个密封空间。

配油盘有吸油口和压油口，工作时叶片伸出，密封容积增大行成真空从吸油口吸油，叶片逐渐压入，油从压油口出。

二.变量特性（了解内容）1.限压式变量叶片泵结构：1-转子，2-定子，3-限压弹簧4-调节螺钉5-反馈缸柱塞4.工作过程2.工作原理及特性曲线①工作原理：限压式变量叶片泵是单作用叶片泵根据前面介绍的单作用叶片泵的工作原理改变定子和转子间的偏心距e,就能改变泵的输出流量限压式变量叶片泵能借助输出压力的大小自动改变偏心距e的大小来改变输出流量②特性曲线：曲线AB段稍有下降是泵的泄露引起的，当泵的工作压力升高而大于限定压力Pb是，PA≥Fs（左侧限压弹簧的预紧力），定子左移，偏心量减小，泵的流量也减小。

当泵的压力达到极限压力Pc时，偏心量接近零，泵不再有流量输出。

3.流量计算①定义：所谓流量，是指单位时间内流经封闭管道或明渠有效截面的流体量，又称瞬时流量。

②计算：（排量，平均实际流量）如果不考虑叶片厚度，设定子内径为D，定子与转子的偏心量为e，叶片宽度为b，转子转速为n，则泵的排量近似为2π=V beD单作用叶片泵的平均实际流量为π=qηbeDnv24.结构问题1）叶片底部单作用叶片泵底部的油液是自动切换的，即当叶片在压油区时，其底部通压力油；在吸油区时则与吸油腔接通。

叶片泵设计与实例1. 叶片泵简介叶片泵是一种常见的液压泵，具有结构紧凑、运转平稳、流量均匀等优点，广泛应用于工业、农业、航空等领域。

根据不同的结构特点，叶片泵可分为单级叶片泵和多级叶片泵。

单级叶片泵结构简单，适用于低压系统，而多级叶片泵则适用于高压系统。

2. 叶片泵的设计要素2.1 叶片泵的主要部件叶片泵的主要部件包括转子、叶片、定子、配流盘等。

转子负责驱动叶片旋转，叶片与转子配合形成工作腔室，定子固定在泵体上，配流盘则用于控制液压油的进出。

2.2 叶片泵的工作原理当转子旋转时，叶片随之旋转，从而形成一系列的工作腔室。

在进油区，配流盘打开油口，工作腔室与进油口连通，液压油进入工作腔室。

随着转子的旋转，工作腔室逐渐减小，液压油受到挤压，压力升高。

在出油区，配流盘关闭油口，工作腔室与出油口连通，液压油被排出泵外。

如此循环往复，实现液压油的输送。

2.3 叶片泵的设计计算设计叶片泵时需要进行一系列的计算，包括确定泵的排量、确定工作压力、计算配流盘的受力情况等。

根据不同的工况和要求，选择合适的参数进行设计，以确保叶片泵的性能和寿命达到最佳。

3. 叶片泵的实例分析3.1 不同工况下的叶片泵设计针对不同的工况和要求，需要对叶片泵进行不同的设计。

例如，对于高压系统，需要选择多级叶片泵，并优化转子、叶片、定子的结构参数，以提高耐压性能；对于低压系统，则需要注重流量均匀性和低噪音性能。

3.2 不同材料对叶片泵性能的影响叶片泵的不同部件通常采用不同的材料制造，例如转子可用不锈钢或合金钢制成，而定子则常用工程塑料或铸铁制成。

不同材料对叶片泵的性能产生影响，如耐磨性、耐腐蚀性等。

因此，选择合适的材料组合可以优化叶片泵的性能和寿命。

3.3 叶片泵的优化设计案例为了提高叶片泵的性能和寿命，可以对叶片泵进行优化设计。

例如，改变叶片的形状和材料可以提高耐磨性和效率；优化配流盘的结构可以降低噪音和振动；采用先进的制造工艺可以提高加工精度和可靠性。

第3章液压泵与液压马达液压泵与液压马达，是液压系统中的能量转换装置。

本章主要介绍几种典型的液压泵与液压马达的工作原理、结构特点、性能参数以及应用。

液压泵液压马达将原动机输出的机械能转换成压力能，属于动力元件，其功用是给液压系统提供足够的压力油以驱动系统工作。

因此，液压泵的输入参量为机械参量(转矩T和转速n)，输出参量为液压参量(压力p和流量q)。

将输入的液体压力能转换成工作机构所需要的机械能，属于执行元件，常置于液压系统的输出端，直接或间接驱动负载连续回转而做功。

因此，液压马达的输入参量为液压参量(压力p和流量q)，输出参量为机械参量(转矩T和转速n)。

目录▪ 3.1 液压泵与液压马达概述▪ 3.2 齿轮泵▪ 3.3 叶片泵▪ 3.4 柱塞泵▪ 3.5 液压泵的选用▪ 3.6 液压马达3.1 液压泵与液压马达概述液压泵的工作原理1—偏心轮2—柱塞3—缸体4—弹簧5—压油单向阀6—吸油单向阀a—密封油腔单柱塞容积式泵的工作原理图液压泵的性能参数主要有压力、转速、排量、流量、功率和效率。

液压泵的主要性能参数3.1 液压泵与液压马达概述压力np 额定压力 max p 最高允许压力 p 工作压力 吸入压力在正常工作条件下，按试验标准 规定连续运转所允许的最高压力泵短时间内所允许 超载使用的极限压力 实际工作时的输出压力， 即液压泵出口的压力 液压泵进口处的压力3.1 液压泵与液压马达概述转速n额定转速 maxn 最高转速 minn 最低转速 液压泵的主要性能参数在额定压力下，根据试验结果推荐能长 时间连续运行并保持较高运行效率的转速 在额定压力下，为保证使用寿命和性能所允许的短暂运行的最高转速为保证液压泵可靠工作或运行效率不致过 低所允许的最低转速3.1 液压泵与液压马达概述排量及流量液压泵的主要性能参数 tq 理论流量 q实际流量 排量V在不考虑泄漏的情况下，液压泵主轴每转一周， 所排出的液体的体积在不考虑泄漏的情况下，液压泵在单位时间内 所排出的液体的体积t q nV指实际运行时，在不同压力下液压泵所排出的流量流量不均匀系数q δ瞬时理论流量 tshq 额定流量 nq 3.1 液压泵与液压马达概述液压泵的主要性能参数 排量及流量在额定压力、额定转速下，按试验标准规定 必须保证的输出流量由于运动学机理，液压泵的流量往往具有脉 动性，液压泵某一瞬间所排的理论流量 在液压泵的转速一定时，因流量脉动造成的流量不均匀程度tsh max tsh min q t()()q q q δ-=3.1 液压泵与液压马达概述输入功率P i输出功率P o理论功率P t液压泵的主要性能参数 功率原动机的输出功率，即实际驱动泵轴所需 的机械功率 i2πP T nTω==输出功率(kW)用其实际流量q 和出口压力p的乘积表示O p pq =t t t2πP pq nT ==如果液压泵在能量转换过程中没有能量损失，则输入功率与输出功率相等，即为理论功率3.1 液压泵与液压马达概述液压泵的主要性能参数效率机械效率容积效率总效率tmTTη=l l Vt t11q qqq q nV η==-=-oV miPpηηη==3.1 液压泵与液压马达概述性能曲线液压泵的容积效率、机械效率、总效率、理论流量、实际流量和实际输入功率与工作压力的关系曲线如图所示。

叶片泵的原理特点和应用1. 原理叶片泵是一种常用的离心泵，它的工作原理如下：•叶片泵由转子和定子两部分组成，其中转子上装有几个叶片。

•当泵启动时，转子开始旋转，叶片被离心力推向定子。

•叶片和定子之间形成一系列密封的工作腔。

•当叶片离开定子时，工作腔被扩大，造成负压。

•负压使液体被吸入泵内，然后被推到出口。

2. 特点叶片泵具有以下特点：•高效率：叶片泵的设计使其在处理高粘度液体时保持高效率。

•自吸能力强：叶片泵具有较强的自吸能力，可以排空管道和吸入液体。

•适应性强：叶片泵适用于运输各种液体，包括易腐蚀液体和高温液体。

•结构简单：叶片泵的结构相对简单，易于制造和维修。

3. 应用叶片泵广泛应用于以下领域：3.1 工业领域•石油和天然气工业：叶片泵用于输送原油、石油产品和气体。

•化工工业：叶片泵用于输送化工产品，例如溶剂、酸和碱。

•食品和饮料工业：叶片泵用于输送各种食品和饮料，例如果汁、啤酒和牛奶。

•制药工业：叶片泵用于输送药品和药水。

•印刷和纸浆工业：叶片泵用于输送油墨和纸浆。

3.2 建筑领域•污水管理：叶片泵用于排水和处理污水。

•消防系统：叶片泵用于供水和增压消防系统。

3.3 农业领域•灌溉系统：叶片泵用于供水农田和园艺用途。

3.4 其他领域•汽车工业：叶片泵用于发动机冷却和润滑系统。

•船舶工业：叶片泵用于泵舱排水和船用提取水源。

结论叶片泵是一种应用广泛的离心泵，其原理简单而高效。

它具有自吸能力强、适应性强和结构简单等特点，被广泛应用于工业、建筑、农业和其他领域。

在未来，叶片泵还将继续发展，以满足不同行业的需求。

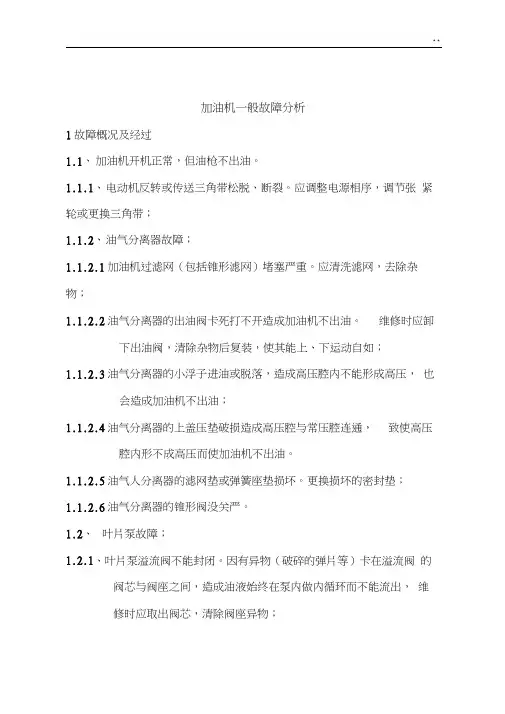

加油机一般故障分析1故障概况及经过1.1、加油机开机正常，但油枪不出油。

1.1.1、电动机反转或传送三角带松脱、断裂。

应调整电源相序，调节张紧轮或更换三角带；1.1.2、油气分离器故障；1.1.2.1加油机过滤网（包括锥形滤网）堵塞严重。

应清洗滤网，去除杂物；1.1.2.2油气分离器的出油阀卡死打不开造成加油机不出油。

维修时应卸下出油阀，清除杂物后复装，使其能上、下运动自如；1.1.2.3油气分离器的小浮子进油或脱落，造成高压腔内不能形成高压，也会造成加油机不出油；1.1.2.4油气分离器的上盖压垫破损造成高压腔与常压腔连通，致使高压腔内形不成高压而使加油机不出油。

1.1.2.5油气人分离器的滤网垫或弹簧座垫损坏。

更换损坏的密封垫；1.1.2.6油气分离器的锥形阀没关严。

1.2、叶片泵故障；1.2.1、叶片泵溢流阀不能封闭。

因有异物（破碎的弹片等）卡在溢流阀的阀芯与阀座之间，造成油液始终在泵内做内循环而不能流出，维修时应取出阀芯，清除阀座异物；122、由于泵内叶片与弹片长期随转子做高速运转，会因疲劳而磨损、断裂，导致叶片泵内泄增大，严重时甚至失去抽油作用，维修时应清除泵内杂物与破损的叶片、弹片，更换新品后复装；1.2.3、叶片泵与油气分离器结合面的泵垫击穿或反装，也能造成叶片泵的高压腔与低压腔连通，致使叶片泵失去排油功能；1.2.4、叶片泵转子与转子轴松脱，造成泵轴空转，此时维修需更换转子或叶片泵。

1.3 流量计卡死造成加油机不能排油；1.3.1因有杂质进入流量计的铜套与活塞之间，或因其内部传动机构（如胶木轮、连杆等）磨损而造成四活塞不能运动，致使油机不能排油，维修时应拆开流量计，去除铜套内杂物，更换磨损部件；1.3.2如果因油品品质引起的流量计卡死，应提醒客户注意所购油品的质量是否合格。

1.4、因加油机的电磁阀不能开启而造成机器不出油时，首先应检查电磁阀的控制电路部分，如灯阀板、继电器板或主板是否损坏等，零线是否接好，然后再检查电磁阀自身的故障，如阀内线圈是否断路、阀膜孔是否堵塞等阀内故障；1.5、管线与底阀故障；在开机状态下检查油气分离器排气管的排气状况，如果排气不止，则可初步判定是加油机管线或底阀的泄漏故障。
