叶片泵的型号

叶片泵型号：YB1-10型叶片泵。

结构：结构见图1—3。

⑴工作原理当传动轴3带动转子12转动时，装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出，叶片顶部紧贴于定子表面，沿着定子曲线滑动。

叶片 从定子的短半径往定子的长半径方向运动时叶片伸出，使得由定子 4的内表面、配流盘1、5、转子和叶片所形成的密闭容腔不断扩大，通过配流盘上的配流窗 口实现吸油。

叶片从定子的长半径往定子的短半径方向运动时叶片缩进， 密闭容腔不断缩小，通过配流盘上的配流窗口实现排油。

转子旋转一周，叶片伸出和缩 进两次。

配流盘结构如图1 — 4所示图1— 3 YB1型叶片泵1、5—配流盘2、8—滚珠轴承3 —传动轴4 —定子6 —后泵体7—前泵体9 —骨架式密封圈10 —盖板11 —叶片12 —转子13—长螺钉⑵拆装步骤及注意事项①拆解叶片泵时，先用内六方扳手对称位置松开后泵体上的螺栓后，再取掉螺栓，用铜棒轻轻敲打使花键轴和前泵体及泵盖部分从轴承上脱下，把叶片分成两部分。

②观察后泵体内定子、转子、叶片、配流盘的安装位置，分析其结构、特点，理解工作过程。

③取掉泵盖，取出花键轴，观察所用的密封元件，理解其特点、作用。

④拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决。

⑤装配时，遵循先拆的部件后安装，后拆的零部件先安装的原则，正确合理的安装，注意配流盘、定子、转子、叶片安装要正确，安装完毕后应使泵转动灵活，没有卡死现象。

⑶思考题①叶片泵由哪些部分组成？②叙述双作用叶片泵的工作原理？③叶片泵中定子、转子、配油盘、叶片能正常工作的正确位置如何保证？图1 —3 YB1型叶片泵图1 —4配流盘结构示意图图1-4配流盘结构示意图2.拆卸程序⑴现寮叶片泵的外部形状、记录铭理标记，用手转动传动轴）体会转动的轻重，观察泵体上的两个油口，确定吸油口和压油□,并作记号。

⑵ 对称松开并卸τ左、右泵体上固定蛭m将油泵翻转，放在铺有干净布垫的工作台面上，使左泵体在下，右泵体在上。

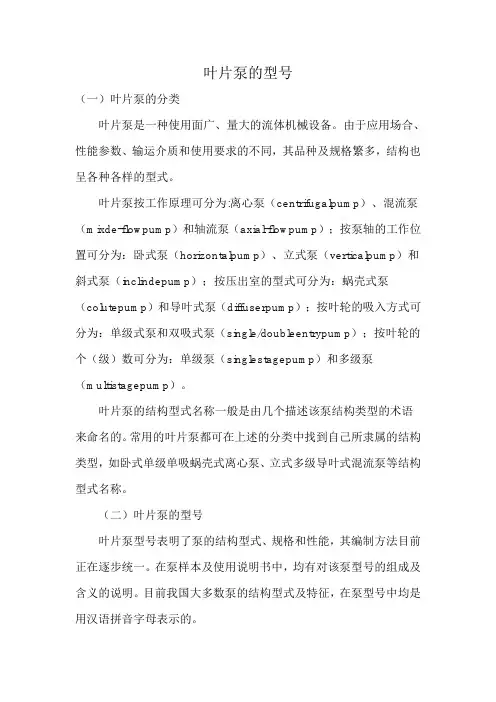

叶片泵的型号
（一）叶片泵的分类
叶片泵是一种使用面广、量大的流体机械设备。

由于应用场合、性能参数、输运介质和使用要求的不同，其品种及规格繁多，结构也呈各种各样的型式。

叶片泵按工作原理可分为:离心泵（centrifugalpump）、混流泵（mixde-flowpump）和轴流泵（axial-flowpump）；按泵轴的工作位置可分为：卧式泵（horizontalpump）、立式泵（verticalpump）和斜式泵（inclindepump）；按压出室的型式可分为：蜗壳式泵（colutepump）和导叶式泵（diffuserpump）；按叶轮的吸入方式可分为：单级式泵和双吸式泵（single/doubleentrypump）；按叶轮的个（级）数可分为：单级泵（singlestagepump）和多级泵（multistagepump）。

叶片泵的结构型式名称一般是由几个描述该泵结构类型的术语来命名的。

常用的叶片泵都可在上述的分类中找到自己所隶属的结构类型，如卧式单级单吸蜗壳式离心泵、立式多级导叶式混流泵等结构型式名称。

（二）叶片泵的型号
叶片泵型号表明了泵的结构型式、规格和性能，其编制方法目前正在逐步统一。

在泵样本及使用说明书中，均有对该泵型号的组成及含义的说明。

目前我国大多数泵的结构型式及特征，在泵型号中均是用汉语拼音字母表示的。

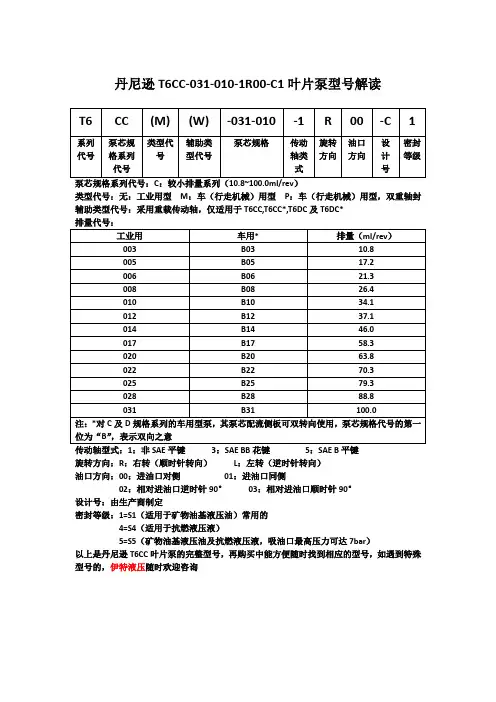

丹尼逊T6CC-031-010-1R00-C1叶片泵型号解读
泵芯规格系列代号：C：较小排量系列（10.8~100.0ml/rev）
类型代号：无：工业用型M：车（行走机械）用型P：车（行走机械）用型，双重轴封辅助类型代号：采用重载传动轴，仅适用于T6CC,T6CC*,T6DC及T6DC*
传动轴型式：1：非SAE平键3：SAE BB花键5：SAE B平键
旋转方向：R：右转（顺时针转向）L：左转（逆时针转向）
油口方向：00：进油口对侧01：进油口同侧
02：相对进油口逆时针90°03：相对进油口顺时针90°
设计号：由生产商制定
密封等级：1=S1（适用于矿物油基液压油）常用的
4=S4（适用于抗燃液压液）
5=S5（矿物油基液压油及抗燃液压液，吸油口最高压力可达7bar）
以上是丹尼逊T6CC叶片泵的完整型号，再购买中能方便随时找到相应的型号，如遇到特殊型号的，伊特液压随时欢迎咨询。

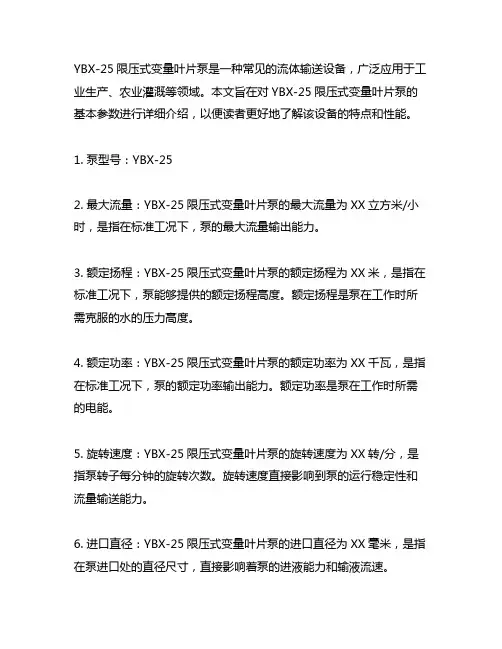

YBX-25限压式变量叶片泵是一种常见的流体输送设备，广泛应用于工业生产、农业灌溉等领域。

本文旨在对YBX-25限压式变量叶片泵的基本参数进行详细介绍，以便读者更好地了解该设备的特点和性能。

1. 泵型号：YBX-252. 最大流量：YBX-25限压式变量叶片泵的最大流量为XX立方米/小时，是指在标准工况下，泵的最大流量输出能力。

3. 额定扬程：YBX-25限压式变量叶片泵的额定扬程为XX米，是指在标准工况下，泵能够提供的额定扬程高度。

额定扬程是泵在工作时所需克服的水的压力高度。

4. 额定功率：YBX-25限压式变量叶片泵的额定功率为XX千瓦，是指在标准工况下，泵的额定功率输出能力。

额定功率是泵在工作时所需的电能。

5. 旋转速度：YBX-25限压式变量叶片泵的旋转速度为XX转/分，是指泵转子每分钟的旋转次数。

旋转速度直接影响到泵的运行稳定性和流量输送能力。

6. 进口直径：YBX-25限压式变量叶片泵的进口直径为XX毫米，是指在泵进口处的直径尺寸，直接影响着泵的进液能力和输液流速。

7. 出口直径：YBX-25限压式变量叶片泵的出口直径为XX毫米，是指在泵出口处的直径尺寸，直接影响着泵的排液能力和输液流速。

8. 泵效率：YBX-25限压式变量叶片泵的效率为XX，是指泵的机械能转换效率，在流体输送过程中所具有的能量损失。

9. 使用介质：YBX-25限压式变量叶片泵适用于输送清洁的水或其他流体介质，不能输送固体颗粒和腐蚀性介质。

10. 使用环境：YBX-25限压式变量叶片泵适用于环境温度在0-40摄氏度之间，相对湿度不大于80的场所。

应尽量避免在易燃、易爆、腐蚀性或有剧烈振动的环境中使用。

11. 结构特点：YBX-25限压式变量叶片泵采用了先进的限压式变量叶片结构，具有体积小，重量轻，节能高效的特点，适用于中小流量、大扬程的流体输送场合。

总结：YBX-25限压式变量叶片泵是一种性能可靠，操作方便的流体输送设备，具有较高的流量输送能力和稳定的运行特性。

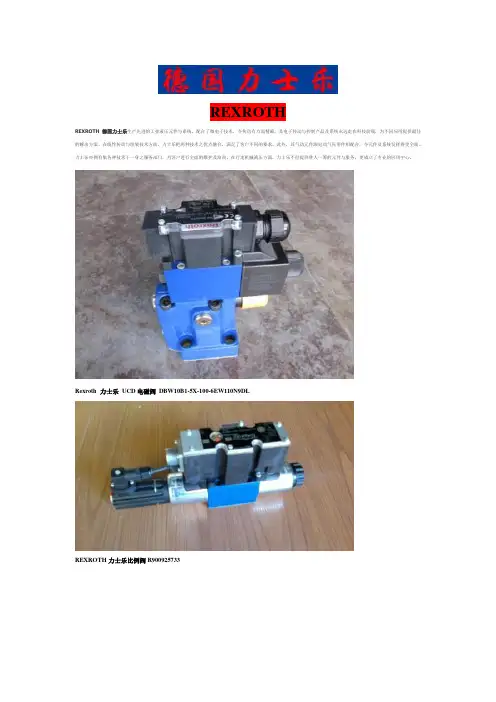

REXROTHREXROTH德国力士乐生产先进的工业液压元件与系统，配合了微电子技术，令传动有力而精确。

其电子传动与控制产品及系统永远走在科技前端，为不同应用提供最佳的解决方案。

在线性传动与组装技术方面，力士乐把两种技术之优点融合，满足了客户不同的要求。

此外，其气动元件跟电动气压零件相配合，令元件及系统发挥得更全面。

力士乐亦拥有集各种技术于一身之服务部门，为客户进行全面的维护及培训。

在行走机械液压方面，力士乐不但提供胜人一筹的元件与服务，更成立了专业的应用中心。

Rexroth 力士乐UCD电磁阀DBW10B1-5X-100-6EW110N9DLREXROTH力士乐比例阀R900925733力士乐泵A10VS071DFR1-31L-PKC62K07力士乐电磁换向阀4WE 10 J35-CG24N9K4 力士乐双联叶片泵常用型号：PVV21-1X/040-018RA15DDMBPVV21-1X/040-027RA15DDMBPVV21-1X/040-036RA15DDMBPVV21-1X/040-040RA15DDMBPVV21-1X/045-018RA15DDMBPVV21-1X/045-036RA15DDMB PVV21-1X/045-040RA15DDMB PVV21-1X/055-018RA15DDMB PVV21-1X/055-027RA15DDMB PVV21-1X/055-036RA15DDMB PVV21-1X/055-040RA15DDMB PVV21-1X/055-046RA15DDMB PVV21-1X/060-018RA15DDMB PVV21-1X/060-027RA15DDMB PVV21-1X/060-036RA15DDMB PVV21-1X/060-040RA15DDMB PVV21-1X/060-046RA15DDMB PVV21-1X/068-018RA15DDMB PVV21-1X/068-027RA15DDMB PVV21-1X/068-036RA15DDMB PVV21-1X/068-040RA15DDMB PVV21-1X/068-046RA15DDMB PVV41-1X/069-018RA15DDMC PVV41-1X/069-027RA15DDMC PVV41-1X/069-036RA15DDMC PVV41-1X/069-040RA15DDMC PVV41-1X/069-046RA15DDMC PVV41-1X/082-018RA15DDMCPVV41-1X/082-036RA15DDMC PVV41-1X/082-040RA15DDMC PVV41-1X/082-046RA15DDMC PVV41-1X/098-018RA15DDMC PVV41-1X/098-027RA15DDMC PVV41-1X/098-036RA15DDMC PVV41-1X/098-040RA15DDMC PVV41-1X/098-046RA15DDMC PVV41-1X/113-018RA15DDMC PVV41-1X/113-027RA15DDMC PVV41-1X/113-036RA15DDMC PVV41-1X/113-040RA15DDMC PVV41-1X/113-046RA15DDMC PVV41-1X/122-018RA15DDMC PVV41-1X/122-027RA15DDMC PVV41-1X/122-036RA15DDMC PVV41-1X/122-040RA15DDMC PVV41-1X/122-046RA15DDMC PVV42-1X/069-040RA15DDMC PVV42-1X/069-045RA15DDMC PVV42-1X/069-055RA15DDMC PVV42-1X/069-060RA15DDMC PVV42-1X/069-068RA15DDMCPVV42-1X/082-045RA15DDMC PVV42-1X/082-055RA15DDMC PVV42-1X/082-060RA15DDMC PVV42-1X/082-068RA15DDMC PVV42-1X/098-040RA15DDMC PVV42-1X/098-045RA15DDMC PVV42-1X/098-055RA15DDMC PVV42-1X/098-060RA15DDMC PVV42-1X/098-068RA15DDMC PVV42-1X/113-040RA15DDMC PVV42-1X/113-045RA15DDMC PVV42-1X/113-055RA15DDMC PVV42-1X/113-060RA15DDMC PVV42-1X/113-068RA15DDMC PVV42-1X/122-040RA15DDMC PVV42-1X/122-045RA15DDMC PVV42-1X/122-055RA15DDMC PVV42-1X/122-060RA15DDMC PVV42-1X/122-068RA15DDMC PVV51-1X/139-018RA15DDMC PVV51-1X/139-027RA15DDMC PVV51-1X/139-036RA15DDMC PVV51-1X/139-040RA15DDMCPVV51-1X/154-018RA15DDMC PVV51-1X/154-027RA15DDMC PVV51-1X/154-036RA15DDMC PVV51-1X/154-040RA15DDMC PVV51-1X/154-046RA15DDMC PVV51-1X/162-018RA15DDMC PVV51-1X/162-027RA15DDMC PVV51-1X/162-036RA15DDMC PVV51-1X/162-040RA15DDMC PVV51-1X/162-046RA15DDMC PVV51-1X/183-018RA15DDMC PVV51-1X/183-027RA15DDMC PVV51-1X/183-036RA15DDMC PVV51-1X/183-040RA15DDMC PVV51-1X/183-046RA15DDMC PVV51-1X/193-018RA15DDMC PVV51-1X/193-027RA15DDMC PVV51-1X/193-036RA15DDMC PVV51-1X/193-040RA15DDMC PVV51-1X/193-046RA15DDMC PVV52-1X/139-040RA15DDMC PVV52-1X/139-045RA15DDMC PVV52-1X/139-055RA15DDMCPVV52-1X/139-068RA15DDMC PVV52-1X/154-040RA15DDMC PVV52-1X/154-045RA15DDMC PVV52-1X/154-055RA15DDMC PVV52-1X/154-060RA15DDMC PVV52-1X/154-068RA15DDMC PVV52-1X/162-040RA15DDMC PVV52-1X/162-045RA15DDMC PVV52-1X/162-055RA15DDMC PVV52-1X/162-060RA15DDMC PVV52-1X/162-068RA15DDMC PVV52-1X/183-040RA15DDMC PVV52-1X/183-045RA15DDMC PVV52-1X/183-055RA15DDMC PVV52-1X/183-060RA15DDMC PVV52-1X/183-068RA15DDMC PVV52-1X/193-040RA15DDMC PVV52-1X/193-045RA15DDMC PVV52-1X/193-055RA15DDMC PVV52-1X/193-060RA15DDMC PVV52-1X/193-068RA15DDMC PVV54-1X/139-069RA15DDMC PVV54-1X/139-082RA15DDMCPVV54-1X/139-113RA15DDMC PVV54-1X/139-122RA15DDMC PVV54-1X/154-069RA15DDMC PVV54-1X/154-082RA15DDMC PVV54-1X/154-098RA15DDMC PVV54-1X/154-113RA15DDMC PVV54-1X/154-122RA15DDMC PVV54-1X/162-069RA15DDMC PVV54-1X/162-082RA15DDMC PVV54-1X/162-098RA15DDMC PVV54-1X/162-113RA15DDMC PVV54-1X/162-122RA15DDMC PVV54-1X/183-069RA15DDMC PVV54-1X/183-082RA15DDMC PVV54-1X/183-098RA15DDMC PVV54-1X/183-113RA15DDMC PVV54-1X/183-122RA15DDMC PVV54-1X/193-069RA15DDMC PVV54-1X/193-082RA15DDMC PVV54-1X/193-098RA15DDMC PVV54-1X/193-113RA15DDMC PVV54-1X/193-122RA15DDMC PVV21-1X/040-018RB15DDMBPVV21-1X/040-036RB15DDMB PVV21-1X/040-040RB15DDMB PVV21-1X/045-018RB15DDMB PVV21-1X/045-027RB15DDMB PVV21-1X/045-036RB15DDMB PVV21-1X/045-040RB15DDMB PVV21-1X/055-018RB15DDMB PVV21-1X/055-027RB15DDMB PVV21-1X/055-036RB15DDMB PVV21-1X/055-040RB15DDMB PVV21-1X/055-046RB15DDMB PVV21-1X/060-018RB15DDMB PVV21-1X/060-027RB15DDMB PVV21-1X/060-036RB15DDMB PVV21-1X/060-040RB15DDMB PVV21-1X/060-046RB15DDMB PVV21-1X/068-018RB15DDMB PVV21-1X/068-027RB15DDMB PVV21-1X/068-036RB15DDMB PVV21-1X/068-040RB15DDMB PVV21-1X/068-046RB15DDMB PVV41-1X/069-018RB15DDMC PVV41-1X/069-027RB15DDMCPVV41-1X/069-040RB15DDMC PVV41-1X/069-046RB15DDMC PVV41-1X/082-018RB15DDMC PVV41-1X/082-027RB15DDMC PVV41-1X/082-036RB15DDMC PVV41-1X/082-040RB15DDMC PVV41-1X/082-046RB15DDMC PVV41-1X/098-018RB15DDMC PVV41-1X/098-027RB15DDMC PVV41-1X/098-036RB15DDMC PVV41-1X/098-040RB15DDMC PVV41-1X/098-046RB15DDMC PVV41-1X/113-018RB15DDMC PVV41-1X/113-027RB15DDMC PVV41-1X/113-036RB15DDMC PVV41-1X/113-040RB15DDMC PVV41-1X/113-046RB15DDMC PVV41-1X/122-018RB15DDMC PVV41-1X/122-027RB15DDMC PVV41-1X/122-036RB15DDMC PVV41-1X/122-040RB15DDMC PVV41-1X/122-046RB15DDMC PVV42-1X/069-040RB15DDMCPVV42-1X/069-055RB15DDMC PVV42-1X/069-060RB15DDMC PVV42-1X/069-068RB15DDMC PVV42-1X/082-040RB15DDMC PVV42-1X/082-045RB15DDMC PVV42-1X/082-055RB15DDMC PVV42-1X/082-060RB15DDMC PVV42-1X/082-068RB15DDMC PVV42-1X/098-040RB15DDMC PVV42-1X/098-045RB15DDMC PVV42-1X/098-055RB15DDMC PVV42-1X/098-060RB15DDMC PVV42-1X/098-068RB15DDMC PVV42-1X/113-040RB15DDMC PVV42-1X/113-045RB15DDMC PVV42-1X/113-055RB15DDMC PVV42-1X/113-060RB15DDMC PVV42-1X/113-068RB15DDMC PVV42-1X/122-040RB15DDMC PVV42-1X/122-045RB15DDMC PVV42-1X/122-055RB15DDMC PVV42-1X/122-060RB15DDMC PVV42-1X/122-068RB15DDMCPVV51-1X/139-027RB15DDMC PVV51-1X/139-036RB15DDMC PVV51-1X/139-040RB15DDMC PVV51-1X/139-046RB15DDMC PVV51-1X/154-018RB15DDMC PVV51-1X/154-027RB15DDMC PVV51-1X/154-036RB15DDMC PVV51-1X/154-040RB15DDMC PVV51-1X/154-046RB15DDMC PVV51-1X/162-018RB15DDMC PVV51-1X/162-027RB15DDMC PVV51-1X/162-036RB15DDMC PVV51-1X/162-040RB15DDMC PVV51-1X/162-046RB15DDMC PVV51-1X/183-018RB15DDMC PVV51-1X/183-027RB15DDMC PVV51-1X/183-036RB15DDMC PVV51-1X/183-040RB15DDMC PVV51-1X/183-046RB15DDMC PVV51-1X/193-018RB15DDMC PVV51-1X/193-027RB15DDMC PVV51-1X/193-036RB15DDMC PVV51-1X/193-040RB15DDMCPVV52-1X/139-040RB15DDMC PVV52-1X/139-045RB15DDMC PVV52-1X/139-055RB15DDMC PVV52-1X/139-060RB15DDMC PVV52-1X/139-068RB15DDMC PVV52-1X/154-040RB15DDMC PVV52-1X/154-045RB15DDMC PVV52-1X/154-055RB15DDMC PVV52-1X/154-060RB15DDMC PVV52-1X/154-068RB15DDMC PVV52-1X/162-040RB15DDMC PVV52-1X/162-045RB15DDMC PVV52-1X/162-055RB15DDMC PVV52-1X/162-060RB15DDMC PVV52-1X/162-068RB15DDMC PVV52-1X/183-040RB15DDMC PVV52-1X/183-045RB15DDMC PVV52-1X/183-055RB15DDMC PVV52-1X/183-060RB15DDMC PVV52-1X/183-068RB15DDMC PVV52-1X/193-040RB15DDMC PVV52-1X/193-045RB15DDMC PVV52-1X/193-055RB15DDMCPVV52-1X/193-068RB15DDMC PVV54-1X/139-069RB15DDMC PVV54-1X/139-082RB15DDMC PVV54-1X/139-098RB15DDMC PVV54-1X/139-113RB15DDMC PVV54-1X/139-122RB15DDMC PVV54-1X/154-069RB15DDMC PVV54-1X/154-082RB15DDMC PVV54-1X/154-098RB15DDMC PVV54-1X/154-113RB15DDMC PVV54-1X/154-122RB15DDMC PVV54-1X/162-069RB15DDMC PVV54-1X/162-082RB15DDMC PVV54-1X/162-098RB15DDMC PVV54-1X/162-113RB15DDMC PVV54-1X/162-122RB15DDMC PVV54-1X/183-069RB15DDMC PVV54-1X/183-082RB15DDMC PVV54-1X/183-098RB15DDMC PVV54-1X/183-113RB15DDMC PVV54-1X/183-122RB15DDMC PVV54-1X/193-069RB15DDMC PVV54-1X/193-082RB15DDMCPVV54-1X/193-113RB15DDMC PVV54-1X/193-122RB15DDMC PVV21-1X/040-018LA15DDMB PVV21-1X/040-027LA15DDMB PVV21-1X/040-036LA15DDMB PVV21-1X/040-040LA15DDMB PVV21-1X/045-018LA15DDMB PVV21-1X/045-027LA15DDMB PVV21-1X/045-036LA15DDMB PVV21-1X/045-040LA15DDMB PVV21-1X/055-018LA15DDMB PVV21-1X/055-027LA15DDMB PVV21-1X/055-036LA15DDMB PVV21-1X/055-040LA15DDMB PVV21-1X/055-046LA15DDMB PVV21-1X/060-018LA15DDMB PVV21-1X/060-027LA15DDMB PVV21-1X/060-036LA15DDMB PVV21-1X/060-040LA15DDMB PVV21-1X/060-046LA15DDMB PVV21-1X/068-018LA15DDMB PVV21-1X/068-027LA15DDMB PVV21-1X/068-036LA15DDMBPVV21-1X/068-046LA15DDMB PVV41-1X/069-018LA15DDMC PVV41-1X/069-027LA15DDMC PVV41-1X/069-036LA15DDMC PVV41-1X/069-040LA15DDMC PVV41-1X/069-046LA15DDMC PVV41-1X/082-018LA15DDMC PVV41-1X/082-027LA15DDMC PVV41-1X/082-036LA15DDMC PVV41-1X/082-040LA15DDMC PVV41-1X/082-046LA15DDMC PVV41-1X/098-018LA15DDMC PVV41-1X/098-027LA15DDMC PVV41-1X/098-036LA15DDMC PVV41-1X/098-040LA15DDMC PVV41-1X/098-046LA15DDMC PVV41-1X/113-018LA15DDMC PVV41-1X/113-027LA15DDMC PVV41-1X/113-036LA15DDMC PVV41-1X/113-040LA15DDMC PVV41-1X/113-046LA15DDMC PVV41-1X/122-018LA15DDMC PVV41-1X/122-027LA15DDMCPVV41-1X/122-040LA15DDMC PVV41-1X/122-046LA15DDMC PVV42-1X/069-040LA15DDMC PVV42-1X/069-045LA15DDMC PVV42-1X/069-055LA15DDMC PVV42-1X/069-060LA15DDMC PVV42-1X/069-068LA15DDMC PVV42-1X/082-040LA15DDMC PVV42-1X/082-045LA15DDMC PVV42-1X/082-055LA15DDMC PVV42-1X/082-060LA15DDMC PVV42-1X/082-068LA15DDMC PVV42-1X/098-040LA15DDMC PVV42-1X/098-045LA15DDMC PVV42-1X/098-055LA15DDMC PVV42-1X/098-060LA15DDMC PVV42-1X/098-068LA15DDMC PVV42-1X/113-040LA15DDMC PVV42-1X/113-045LA15DDMC PVV42-1X/113-055LA15DDMC PVV42-1X/113-060LA15DDMC PVV42-1X/113-068LA15DDMC PVV42-1X/122-040LA15DDMCPVV42-1X/122-055LA15DDMC PVV42-1X/122-060LA15DDMC PVV42-1X/122-068LA15DDMC PVV51-1X/139-018LA15DDMC PVV51-1X/139-027LA15DDMC PVV51-1X/139-036LA15DDMC PVV51-1X/139-040LA15DDMC PVV51-1X/139-046LA15DDMC PVV51-1X/154-018LA15DDMC PVV51-1X/154-027LA15DDMC PVV51-1X/154-036LA15DDMC PVV51-1X/154-040LA15DDMC PVV51-1X/154-046LA15DDMC PVV51-1X/162-018LA15DDMC PVV51-1X/162-027LA15DDMC PVV51-1X/162-036LA15DDMC PVV51-1X/162-040LA15DDMC PVV51-1X/162-046LA15DDMC PVV51-1X/183-018LA15DDMC PVV51-1X/183-027LA15DDMC PVV51-1X/183-036LA15DDMC PVV51-1X/183-040LA15DDMC。

高压双联定量叶片泵PV2R12∼PV2R34型号说明F-PV2R13-6-76-L-R A A A适用油液型号说明小流量泵公称排量cm³/rev大流量泵公称排量cm³/rev安装型式旋转方向小流量泵输出口位置大流量泵输出口位置吸入口位置F：磷酸酯液无标记：石油基水-乙二醇油包水乳化液双联定量叶片泵(高压型)参照规格表参照规格表F：法兰式L：脚座式R：顺时针方向(标准)见规格表A：上方(标准)B：下方R：右方L：左方A：上方(标准)B：下方R：右方L：左方高压双联定量叶片泵PV2R12∼PV2R34规格表型号大泵公称排量小泵公称排量小流量泵大流量泵转数范围r/min重量kgcm³/rev cm³/rev输出口位置输出口位置最大最小法兰型脚座式PV2R1226,33,41,47,53,59,65,756,8,10,12,1417,19,23,2528,317502529.3PV2R1352,60,66,7685,94,108,116125,136,1536,8,10,12,1417,19,23,2528,31(从轴伸端看)E:左上方45°(标准)F:右上方45°G:右下方45°H:左下方45°75045.655.6PV2R2352,60,66,7685,94,108,116125,136,15326,33,41,47,53,59,65,75A:上方(标准)B:下方R:右方L:左方6005161PV2R3352,60,66,7685,94,108,116125,136,15352,60,66,7685,94,108,116125,136,153E:左上方45°(标准)F:右上方45°G:右下方45°A:上方(标准)B:下方R:右方L:左方18006008494H:左下方45°PV2R14125,136,153184,200,2376,8,10,12,1417,19,23,2528,31A:上方(标准)B:下方R:右方L:左方75075100PV2R24125,136,153184,200,23726,33,41,47,53,59,65,75A:上方(标准)B:下方R:右方L:左方60078103PV2R34125,136,153184,200,23752,60,66,7685,94,108,116125,136,153E:左上方45°(标准)F:右上方45°G:右下方45°H:左下方45°60098123备注：PV2R型双联泵吸入口位置：A:上方(标准),B:下方,R:右方,L:左方。

高压叶片泵型号参数高压叶片泵是一种常用的工业泵，广泛应用于石油、化工、冶金、电力等领域。

不同型号的高压叶片泵具有不同的参数，下面将介绍几种常见的高压叶片泵型号参数。

一、型号一：1. 流量范围：100-1000m3/h2. 扬程范围：100-1000m3. 最高工作压力：30MPa4. 最高工作温度：200℃5. 主要材质：不锈钢、铸铁6. 适用介质：水、油、酸碱溶液等该型号高压叶片泵具有较大的流量和扬程范围，适用于大型工业设备的供水和排水。

二、型号二：1. 流量范围：50-500m3/h2. 扬程范围：50-500m3. 最高工作压力：20MPa4. 最高工作温度：150℃5. 主要材质：碳钢、不锈钢6. 适用介质：水、油、化学品等该型号高压叶片泵具有中等流量和扬程范围，适用于中小型工业设备的供水和排水。

三、型号三：1. 流量范围：20-200m3/h2. 扬程范围：20-200m3. 最高工作压力：10MPa4. 最高工作温度：100℃5. 主要材质：铸铁、不锈钢6. 适用介质：水、油、酸碱溶液等该型号高压叶片泵具有较小的流量和扬程范围，适用于小型工业设备的供水和排水。

四、型号四：1. 流量范围：10-100m3/h2. 扬程范围：10-100m3. 最高工作压力：5MPa4. 最高工作温度：80℃5. 主要材质：铸铁、不锈钢6. 适用介质：水、油、化学品等该型号高压叶片泵具有较小的流量和扬程范围，适用于小型工业设备的供水和排水。

五、型号五：1. 流量范围：5-50m3/h2. 扬程范围：5-50m3. 最高工作压力：2MPa4. 最高工作温度：50℃5. 主要材质：铸铁、不锈钢6. 适用介质：水、油、化学品等该型号高压叶片泵具有较小的流量和扬程范围，适用于小型工业设备的供水和排水。

以上是几种常见的高压叶片泵型号参数，根据不同的流量、扬程需求，可以选择合适的高压叶片泵型号。

在选型时，还需要考虑介质的性质、工作条件等因素，以确保高压叶片泵能正常运行并满足工艺要求。
