机械识图基础(全了)【福利】公众平台回复“优惠券”,领取淘宝天猫内部大尺度优惠券,绝对实惠!每日更新!第一节图样一.什么是机械图样生产中,最常见的技术文件就是图样。
零件图、工艺图、工艺卡片、装配图等统称为机械图样。
要加工出合格的零件,就必须看懂图样中所表达的零件的形状、大小和各种加工要求。
二.机械图样的种类1. 机械图样按表达对象来分,最常见的有零件图、装配图二种,也有工艺图、工艺卡片等。

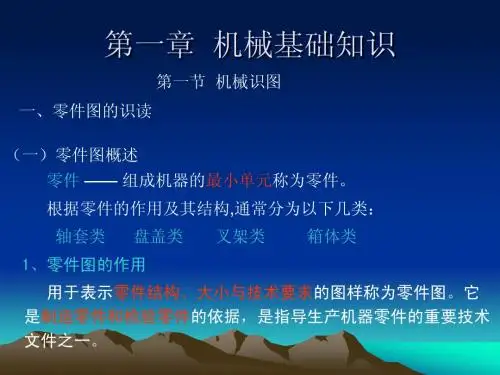

2. 零件图是表达零件的结构、大小、以及技术要求的图样。
装配图是表达产品及其组成部分的联接、装配关系的图样。
三.图样中的一般规定1. 共有5种图幅。
A0、A1、A2、A3、A4。
前一种图幅的大小刚好是后一种图幅的1倍。
2. 图线:①《机械制图》国家标准中规定了八种图线形式:粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。
② 图线的宽度:图线的宽度有粗、细两种,粗线的宽度为b,细线的宽度为b/3。
宽度b应图形的大小和复杂程度在0.5mm~2mm的图线宽度系列中选用。
除粗实线和粗点划线外,其余均为细线。
图线一共有8种,这里只介绍4种:粗实线----可见轮廓线,可见过渡线;虚线----不可见轮廓线,不可见过渡线;细实线----尺寸线、尺寸界线、剖面线、指引线、螺纹的牙底线;细点划线----轴线、对称中心线。
③ 图形比例:所谓比例,是指图形与其实物相同要素的线性尺寸之比。
与实物相同:1:1缩小比例:1:1.5, 1:2, 1:2.5, 1:3,1:4,…。
放大比例:2:1, 2.5:1, 4:1, 5:1,…。
在应用比例时必须注意一下几类:1>. 同一机件的各个视图应采用相同的比例,并在标题栏中注明;当某个视图采用不同的比例时,必须在该视图的下方右侧标注比例(有时也在上面标),如2>.无论图形按何种比例绘制,所注尺寸应表达机件的实际大小,且为机件的最后完工尺寸。
④ 尺寸标注法:在图样中,零件的大小由尺寸来表示:A. 尺寸组成要素:尺寸界线、尺寸线、尺寸数字B. 识读尺寸时应注意的几个问题:1>.机件的真实大小以图样上所注尺寸的数值为依据,与图形的大小及绘图比例的准确性无关。
《机械识图》基础知识1、每张图样必须绘制标题栏,标题栏位于图纸的。
标题栏中的文字方向为。
2、比例是指与线性尺寸之比。
3、原值比例:的比例,如1:1;放大比例:的比例,如2:1;缩小比例:的比例,如1:2.4、绘制图样时,应注意:○1同一图样中,同类图线的宽度应。
○2虚线、细点画线及双点划线中画的和应各自大小相等。
○3点画线、双点画线的首尾应是而不是点;点画线彼此相交时应该是相交,中心线应超过轮廓线3-5mm。
在较小的图形上绘制细点画线有困难时,可以用代替。
○4若各种图线重合,应按、、点画线的先后顺序选用线型。
5、尺寸标注的基本规则:○1物体的应以图样上所注的为依据,与图形的大小及绘图的准确程度无关。
○2图样中的尺寸以为单位时,不需注明计量单位的符号或名称,如采用其他单位,则相应计量单位的符号。
○3物体的每一尺寸在图样中一般,并应标注在反映结构形状的图形上。
○4图样中所注尺寸是该物体的尺寸,否则应另加说明。
6、标注尺寸的要素:○1尺寸界线:表示尺寸的度量,用绘制,由图形的轮廓线、轴线或对称中心线处引出。
也可以利用轮廓线、或作为尺寸界线。
尺寸界线一般应与尺寸线垂直,并超出尺寸线的终端2-3mm。
○2尺寸线:尺寸线表示尺寸的度量,一端或者两端带有终端符号,用单独画出。
尺寸线用其他图线代替,也不得与其他图线重合或画在其他图线的延长线上。
标注线性尺寸时,尺寸线与所标注的线段。
○3尺寸数字:表示物体尺寸的。
尺寸数字一般应标注尺寸线的。
7、线性尺寸的注法:○1线性尺寸数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处。
水平方向的尺寸数字由左向右书写,字头;竖直方向的尺寸数字右下向上书写,字头;倾斜方向的尺寸数字字头应有的趋势。
尽量避免在图示30°范围内标注尺寸,若无法避免时可引出标注。
○2圆、圆弧及球面的尺寸注法标注直径时,应在尺寸数字前加注符号“”,标注半径数字时,应在尺寸数字前加注符号“”元或大于半圆的圆弧一般应标注,半圆或者小于半圆的圆弧一般标注,尺寸线指向圆心,在接触圆的终端画上箭头。

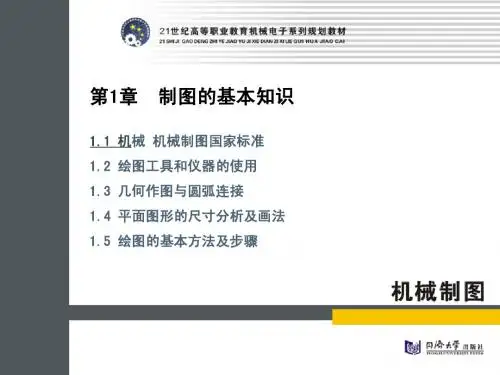

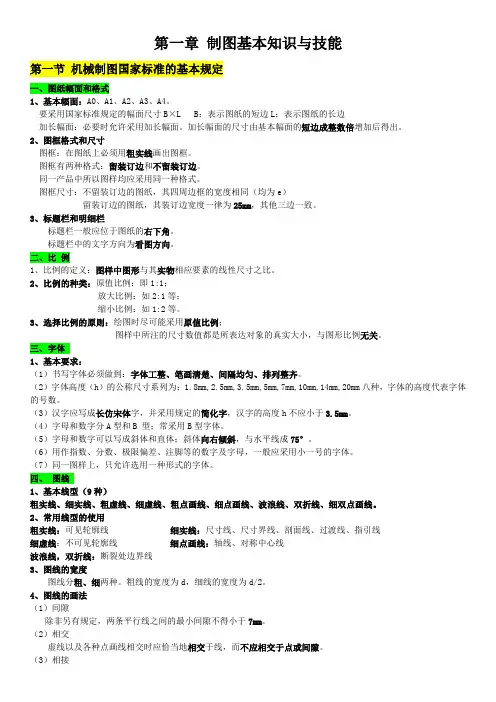

第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面:A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B:表示图纸的短边L:表示图纸的长边加长幅面:必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框:在图纸上必须用粗实线画出图框。
图框有两种格式:留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸:不留装订边的图纸,其四周边框的宽度相同(均为e)留装订边的图纸,其装订边宽度一律为25mm,其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义:图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类:原值比例:即1:1;放大比例:如2:1等;缩小比例:如1:2等。
3、选择比例的原则:绘图时尽可能采用原值比例;图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。
三、字体1、基本要求:(1)书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
(2)字体高度(h)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种,字体的高度代表字体的号数。
(3)汉字应写成长仿宋体字,并采用规定的简化字,汉字的高度h不应小于3.5mm。
(4)字母和数字分A型和B 型;常采用B型字体。
(5)字母和数字可以写成斜体和直体;斜体向右倾斜,与水平线成75°。
(6)用作指数、分数、极限偏差、注脚等的数字及字母,一般应采用小一号的字体。
(7)同一图样上,只允许选用一种形式的字体。
四、图线1、基本线型(9种)粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线:可见轮廓线细实线:尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线:不可见轮廓线细点画线:轴线、对称中心线波浪线,双折线:断裂处边界线3、图线的宽度图线分粗、细两种。
机械识图基础知识(装配必学)机械识图基础知识第一节正投影原理和三视图一、正投影原理假设光源在无限远方处,其投射线经过物体后,在投影面所得之投影,称为正投影。
其投射线互相平行而且垂直于投影面。
二、三视图一个视图不能完全、准确地表达出空间唯一的物体,建立一个由三个相互垂直的投影面组成的三投影面体系,其中V面称为正立投影面,简称正面;H面称为水平投影面,简称水平面;W面称为侧立投影面,简称侧面(见图1-1)。
几何元素在V、H和W三面投影体系中的投影称为几何元素的三面投影。
将物体放在三投影面体系内,分别向三个投影面投射后,将三个投影面展开处于同一平面上,便得到物体的三个视图。
在绘制机械图样时,将物体向投影面作正投影所得的图形称为视图。
在三投影面体系中的正面投影称为主视图,水平投影称为俯视图,侧面投影称为左视图,统称为物体的三视图(见图1-2)。
第二节基本几何体三视图的识读三视图的位置关系为:俯视图在主视图的下方,左视图在主视图的右方。
主视图反映物体上下、左右的位置关系,即反映了物体的高度和长度;俯视图反映物体左右、前后的位置关系,即反映了物体的长度和宽度;左视图反映物体上下、前后的位置关系,即反映了物体的高度和宽度。
由此,三视图的投影规律可形象的概括为:主、俯视图的长对正,主、左视图的高齐平,俯、左视图的宽相等(简称三等规律),见图1-3。
1、看图的基本方法看图仍以形体分析法为主,线面分析法为辅。
根据形体的视图,逐个识别出各个形体,进而确定形体的组合形式和各形体间邻表面的相互位置。
初步想象出组合体后,还应验证给定的每个视图与所想象的组合体的视图是否相符,当两者不一致时,必须按照给定的视图来修正想象的形体,直至各个视图都相符为止,此时想象的组合体即为所求。
2、看图的要点1)要从反映形体特征的视图入手,几个视图联系起来看。
一个组合体常需要两个或两个以上的视图才能表达清楚,其中主视图是最能反映组合体的形体特征和各形体间相互位置的。
机械识图基础知识(1)机械识图在现代工业制造中扮演着极其重要的角色。
它是工业永恒的主题——”增加效率“的不可或缺的工具。
在机械识图中,理解和掌握基础知识是非常关键的,这不仅有助于理解新颖的机械装置,也有助于有效地使用已知的设备并适应任何变化。
本文将介绍机械识图的基础内容,以便更好地了解机械设备的构造和使用方法。
机械制图的基础知识机械部件的分类机械部件按其功能可分为固定部件、运动部件、传动部件、支持部件、定位部件和安装部件六大类型。
1.固定部件:是不发生运动的零件,如支架、底座等。
2.运动部件:是机械装置中发生相对运动的部件,例如飞轮、连杆、曲轴等。
3.传动部件:主要完成不同运动部件之间充分的传递动力和动量的效果,通常包括齿轮、皮带轮、链轮等。
4.支持部件:主要用于支撑机座和支撑部件。
5.定位部件:主要用于确定物体的位置,例如销轴、销钉、卡箍等。
6.安装部件:主要用于机械部件的安装及固定,例如角铁、螺丝等。
图纸的种类机械图纸可分为三类:装配图、零件图和工艺图。
1.装配图:显示机械设备的外形、尺寸、装配形式和相关零件之间的关系,也可以反映出机械设备的相对大小。
2.零件图:描述机械部件的外观、尺寸和工艺要求,并标明零件名称和零件数量等信息。
3.工艺图:描述机械加工时所需采取的工艺操作和过程,包括从原材料到最终成品的各个制程参数。
机械制图的常用符号机械制图中使用的符号主要可分为以下几种:1.基础符号:包括巨集字母、尺寸公差字母、符号度量单位缩略语、字形符号、矢量符号等。
2.工艺符号:包括塑性加工符号、切削加工符号、焊接符号、表面处理符号、涂料符号、等压线符号。
3.特殊符号:包括尺寸公差符号、轴向和平面符号、曲线标记符号、手动操作符号等。
机械图的绘制机械图的制作流程1.确定图纸形式和规格2.绘制图框和图幅,选择规划主轴线。
3.绘制机械图的草图并布置主要的尺寸关系,确定图纸的主视图和副视图。
4.制作参考线、模板、挂钩、劈分线、偏心线等。
机械识图的基础知识1、机械图样的概念(1)工程图样:工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样,简称图样。
◆工程图样可分为:机械图样、建筑图样、水利工程图样等。
(2)机械图样:是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件;是设计、制造、检验、装配产品的依据;是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图,还有加工制造所需的尺寸和技术要求。
2、投影(1)投影的基本概念◆用灯光或日光照射物体,在地面或墙面上就会产生影子,这种现象就叫投影。
◆正投影:当投射线互相平行,并与投影面垂直时,物体在投影面上所得的投影叫正投影。
(2)三面视图:指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图:表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图:表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图:表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角(1)视角定义图样的画法:两种形式:“第一视角”和“第三视角”◆ISO国际标准规定:在表达机件结构中,第一角和第三角投影法同等有效。
我国则侧重第一角画法(英国、德国等),我们公司则侧重第三角画法,(美国、日本及港资台资企业)◆视角定义第一视角:是按人(观察者)--物(机件)--面(投影面)的相对位置,作正投影所得的图形的方法。
第三视角:是按人--面--物的相对位置关系,作正投影所得的图形的方法。
(2)视角举例识别◆第一视角:◆第三视角:(3)第三角投影的视图◆第三角投影法的各投影面展开时,同第一角投影法相同,规定V面不动,将其它投影面旋转到与V面成一个平面。
◆展开后的顶视图位于前视图的上方,右视图位于前视图的右方。
◆用第三角投影法得到的六个基本视图的名称是:前视图、顶视图、右视图、后视图、底视图、和左视图。
