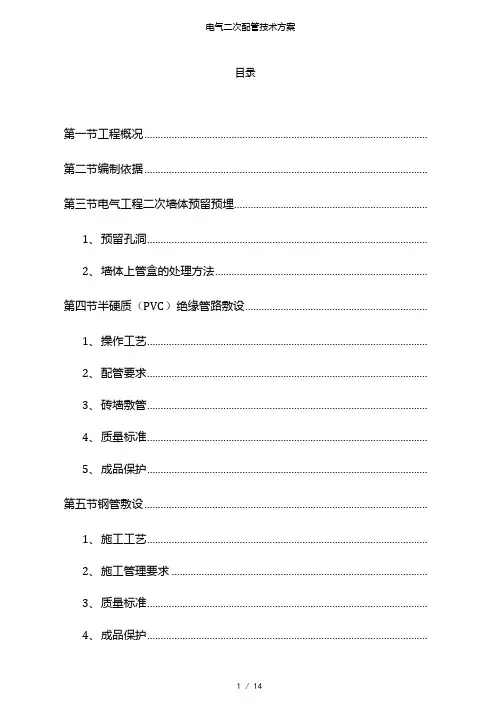

目录第一节工程概况........................................................................................................ 第二节编制依据........................................................................................................ 第三节电气工程二次墙体预留预埋.......................................................................1、预留孔洞.......................................................................................................2、墙体上管盒的处理方法.............................................................................. 第四节半硬质（PVC）绝缘管路敷设...................................................................1、操作工艺.......................................................................................................2、配管要求.......................................................................................................3、砖墙敷管.......................................................................................................4、质量标准.......................................................................................................5、成品保护....................................................................................................... 第五节钢管敷设........................................................................................................1、施工工艺.......................................................................................................2、施工管理要求 ..............................................................................................3、质量标准.......................................................................................................4、成品保护.......................................................................................................第六节施工总进度计划和工期保障措施 ..............................................................1、施工进度计划编制的原则..........................................................................2、工期目标....................................................................................................... 第七节、安全措施....................................................................................................7. 1安全生产方针.............................................................................................7.2安全目标.......................................................................................................7. 3危害辨识、风险评价和风险控制的策划 ...............................................7. 4安全生产保证措施.....................................................................................7. 5消防保卫管理措施..................................................................................... 第八节文明施工、环境保护措施...........................................................................1、文明施工.......................................................................................................2、环境保护措施 ..............................................................................................第一节工程概况华都•襄铉豪庭住宅小区工程是由华都国际建设集团邢缆房地产开发有限公司投资开发、北京三磊建筑设计有限公司设计、河北中基华工程项目管理有限公司实施监理，华都国际建设集团有限公司实施施工的住宅小区。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

电气工程管线配管施工方法本工程电气工程管线主要使用焊接钢导管，管径小于等于25mm的电气导管连接采用丝接，管径大于25mm的电气导管连接采用套管连接。

1.作业条件1）、结构施工期间，在土建进行钢筋工程时，穿插进行预埋预留。

2）、放出隔墙线、建筑50线，配合二次结构砌筑部位进行配管。

3）、吊顶内配管在土建结构施工后进行，要求放出吊顶标高线。

2.施工工艺和要求1）、钢管壁厚均匀、焊缝齐全，无劈裂、砂眼、棱刺、凹扁现象。

产品合格证齐全；镀锌钢管内外镀锌层完好；焊接钢管无严重锈蚀，套管长度不小于管外径2.2倍。

2）、钢制开关盒、灯头盒、接线盒应符合标准要求，规格应与装置件配套，不使用的管孔敲落板应完整，镀锌完整、无脱落；紧固件镀锌完整、无脱落。

3）、根据施工图要求测定箱、盒位置；成排安装时要弹线，位置划出标记，按测定的位置固定箱、盒，相邻或成排箱、盒应挂线找平、找直、线坠找正。

在地下层成排灯具和探头接线盒结构预埋时，进行弹线定位，保证位置准确。

在吊顶内配管时，根据吊顶平面布置详图，在混凝土顶板上弹线确定线路走向位置和设备器具接线盒位置。

4）、现浇混凝土楼板上的箱、盒，将箱、盒绑扎固定；现浇混凝土墙上的箱、盒，在箱、盒上电焊井字固定件，将井字固定件与钢筋绑扎固定；为使箱、盒标高准确，也可采用预留套盒的方法；砌筑墙体上的箱、盒应采用水泥砂浆稳固，砂浆应饱满。

5）、钢管的弯曲应采用冷煨法。

管径大于32的焊接钢管大于90度的弯头采用机械煨弯器现场弯制，90度弯头采用外购专用电工弯头。

6）、管材切断：将需断口的管子用力压牢，用钢锯或砂轮锯锯断。

管口应齐平，并用扁锉、圆锉或半圆锉将管口锉光滑。

7）、镀锌钢管管路连接：采用通丝管箍连接。

焊接跨接地线，双面焊接，清除药皮。

8）、焊接钢管管路连接：管与管连接：管径小于等于SC25焊接钢管采用通丝管箍连接，管口应对严。

外露丝应不多于2扣。

焊接跨接地线，双面焊接，清除药皮。

管径大于SC25焊接钢管采用套管连接，套管长度大于钢管外径的2.2倍，钢管连接处位于套管中心，套管周圈360度满焊。

二次结构电气配管技术交底一、背景与目的随着科技的迅猛发展，人们对于生活质量的要求越来越高，住宅小区的建设也越来越注重舒适性和智能化，因此二次结构电气配管技术的应用也变得越来越重要。

本文旨在为二次结构电气配管技术交底提供一些指导和建议，确保工程的质量和可靠性。

二、交底内容1. 电气设计方案在二次结构电气配管技术交底中，首先需要对电气设计方案进行详细说明和解读。

通过电气设计方案的交底，可以让每个工作人员都明确电气系统的分布布局和功能。

特别需要提醒的是，每个电器配件的选型应在设计时尽量确定，并在交底时进行明确说明，以避免后续施工过程中出现不必要的麻烦。

2. 配管线路布局图配管线路布局图是电气设计方案的重要组成部分。

通过布局图，每个工作人员都可以清晰地了解每根线路的走向和连接情况。

在交底时，需要注重标识每个管道的材料和规格，并进行分类存放，以避免材料错乱和遗漏。

3. 管道预留位置在施工过程中，有一些设备或线路需要后续施工时再进一步设置和安装。

因此，在二次结构电气配管技术交底中，需要明确每个设备和线路需要设置的位置，避免后续施工时产生不必要的费用和损失。

4. 管路安装方案管路安装方案是二次结构电气配管技术交底中的另一个重要方面。

在交底时，需要详细地说明每条管路的安装方案和工艺要求。

特别需要注意的是，管路的安装应符合国家相关标准，确保施工过程的安全和可靠性。

5. 质量验收标准最后，二次结构电气配管技术交底中还需要明确质量验收标准。

在施工过程中，需要进行多次质量检验，以确保每个工作环节的质量达到标准。

交底时应重点强调验收标准，让每个工作人员清晰明了，并严格按照标准进行操作。

三、交底注意事项在二次结构电气配管技术交底过程中，还需要注意以下事项：1.加强沟通：在交底时，应加强施工人员之间的沟通和协调，确保每个人都明确自己的工作任务和安排。

2.充分理解：在交底时，需要充分理解设计意图和工作要求，以避免出现误解和偏差。

二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线（1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。

（2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。

按定好的水平线（3，墙槽，多根（1）水60mm。

（2（3（4(1)?度。

管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。

(2)?切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。

（3）敷设管路时，应尽量减少弯曲，暗设钢管的连接采用钢套管电弧焊连接。

套管的长度不小于管外径的3倍，套管周圈密封焊接，套管焊接固定，焊渣清除干净。

每隔1m距离应有一个固定点，在距两端300～500mm处各加一个固定点。

在管路外侧钉上钉子，并用铅丝将管子绑牢，成排管子敷设间距应保持在15mm以上。

（4）管口入盒、箱，暗配管用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管进盒、箱，一管一孔，不得开长孔。

管口进入盒箱内应小于5mm。

两根以上管入盒、箱要长短一致，间距均匀，排列整齐。

（5）管口入箱必须做到一管一孔，不得开长孔。

管口进入盒箱内应小于5mm。

箱内长短一致，管后皮距箱底10-15mm，间距均匀，排列整齐，管与箱体的跨接线应焊接到箱体的专用接地板上。

（6）进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm。

（7（94（1浇M10水（3（4），明1410mm（5线管到LEB箱5、管槽的修补：管槽在修补前应对管路开槽部位进行浇水湿润，然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍，强度达到后再浇水湿润，最用等级不小于M10的水泥沙浆抹面保护至墙面平，保护层厚度大于15mm，且修补完成的沙浆饱满平整。

二次结构电气配管及预埋技术交底This model paper was revised by the Standardization Office on December 10, 2020二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线（1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。

（2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。

按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线。

（注意标高定位时要考虑底盒与面板之间误差）（3）然后根据规范要求，用长直尺画出垂直管路线，线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。

（例：一根钢管Ф15的电线管开槽的宽度为60mm，双管开槽为90mm，多根并排敷设管与管之间间距为15mm。

）2、墙体开槽：（1）砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。

线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。

（2）砌体沟槽只能竖向或斜向开槽，严禁水平开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。

（3）砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20-30mm内妥善处理到位。

（4）按弹出的水平线及画好的箱盒线，复核对照设计图中盒、箱的准确位置，校对无误后进行机械切割，然后剔洞。

3、管路敷设：(1)煨弯：一般管径为20mm及其以下时，用手板煨管器。

先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。

(2)切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。

二次结构管线预留预埋方案.docx二次结构管线预留预埋方案二次结构管线预留预埋主要包括电气、消防管路安装，下面分别介绍。

一、电气、消防管路安装电气、消防配管主要采用暗埋JDG管（消防配管需刷防火漆），预埋电气线盒采用86型镀锌接线盒和八角灯头盒，弱电预埋施工方法同强电预埋施工方法。

二、材料要求：1、JDG管壁厚均匀，焊缝均匀规则，无劈裂、沙眼、棱刺和凹扁现象。

2、管箍专用配件镀锌层完整无剥落，无劈裂，两端光滑无毛刺。

锁紧螺母（根母）外形完好无损，丝扣清晰。

3、铁制灯头盒、幵关盒、接线盒等，镀锌层无脱落，无变形幵焊，敲落孔完整无缺，面板安装孔与地线连接孔齐全。

4、对埋入结构内暗装系统须使用深型盒，而对明装系统则须采用浅型盒。

三、预埋控制要点1、预埋高度在土建建筑标高基础上根据图纸要求的标高增加5mm,这样能够保证安装面板后距地面的标高能满足设计和规范要求。

2、预埋深度I可询土建剪力墙距合模模板尺寸，要求盒子出剪力墙3mm,这样合模时盒子紧贴模板，保证了盒子与墙面水平。

3、预埋位置既要依据图纸，又要符合现场实际，强、弱电接线盒间距要保持在50cm。

4、剪力墙内线盒用直径6mm2圆钢采用“井”字在盒子后面点焊，且用铅丝绑扎固定在墙筋上，这样保证了盒子固定牢固可靠；剪力墙内盒子加锯末填塞满后加铁盖板保护.防止线盒受损，影响工程质量。

5、成排设备管路，一定要先放线再配管，保证管路成排敷设整齐美观。

成排设备管路示意图表6、配管穿过变形缝，应在变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上，另一侧接线箱底部的垂直方向幵长孔，其孔径长宽度尺寸不小于被接入管直径的2倍。

两侧连接好补偿跨接地线。

7、钢管出地面，未进箱盒之前，管应做保护，以保证管路不被堵塞。

8、埋地的电气管路不宜穿过设备基础.在穿迫建筑基础肘，应加保护管。

穿越外墙的钢管必须焊接止水环，埋入土层的钢管用沥清油做防腐处理。

电缆逬户穿墙套管预留在结构外墙上的做法按设计要求图集逬行施工。

SG-006 施工技术交底两个接线盒之间有三个弯时,不超过8m。

吊杆固定根据吊杆测量的位置进行吊杆的固定:钻膨胀螺栓套管孔时,当孔径在φ12以上时用电钻钻孔,钻头外径与套管外径相同,钻出的孔径与套管外径的差值不大于lmm,孔深不小于套管长度加10mm。

钻好孔放入膨胀螺栓后与加工好的吊杆进行紧固。

使用膨胀螺栓固定时,螺栓与套管一起送到孔内,螺栓要送到底,螺栓填入结构内的长度与套管长度相同。

管与管连接：管箍丝扣连接:管箍必须使用通丝管箍。

管子套丝不得有乱丝现象,套丝长度不小于管接头长度的l/2；管口锉光滑平整,接头应牢固紧密,上好管箍后,管口应对严,外露丝不多于2扣。

管与盒连接盒开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔。

铁制盒严禁用电、气焊开孔,并应刷防锈漆。

如用定型的盒,其敲落孔大而管径小时,可用铁皮垫圈垫严,不得露洞。

吊顶内管与盒的连接,盒内外应用锁紧螺母固定,严禁进行焊接固定。

管、盒固定吊顶内管子固定根据敷设部位不同,方法也不同。

管子沿墙、顶板敷设:管路沿墙、顶板敷设固定时,确定固定位置,钻孔放入塑料胀管,待管固定时,先将管卡的一端螺丝拧进一半,然后将管敷于管卡内,再将管卡用螺丝拧牢,如图。

管子在吊顶内距顶板一定距离敷设:管路在吊顶内距顶板一定距离敷设固定时,应先根据敷设管子的大小选择合适的抱式管卡,将加工好的管子套入抱式管卡内与顶板上固定的吊杆连接。

管与盒的固定: 导管明敷时在距线盒、终点、弯曲处要求在150~300mm内增加固定点。

吊顶内管与盒的固定,配管与盒的连接应顺直,不应使管子斜穿到盒内。

管子入盒时,盒口内外用锁紧螺母固定并用跨接地线焊接固定在盒棱边上,管口露出盒内不小于5mm,盒内管口露出锁紧螺母的丝扣为2～3扣。

两根以上管入盒要长短一致,间距均匀,排列整齐,管口不能与敲落孔焊接见图(一式)与(二式)。

接线盒在吊顶上的安装:吸顶灯、吊灯等直接吊挂灯具的灯位盒,应固定在主龙骨或附加龙骨上,盒口朝下,盒口与吊顶板平齐见下图。

一、施工准备1、人员：每组熟练切割操作工2人，电工1人，经培训合格持证上岗；2、机具：弯管弹簧、铁锤、凿子、钢锯、墨斗；3、材料：电线钢管、PVC塑料管、86铁（塑料）盒、；4、技术准备：认真熟悉设计图纸、图纸会审纪要及有关设计变更；5、现场准备：楼层墙体砌筑及构造柱浇捣完并到达相应的强度要求;二、操作工艺弹线定位：根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。

根据设计图灯位要求，现浇混凝土楼板，进行测量后，标注出灯头盒的准确位置尺寸。

各种隔墙剔槽稳埋开关盒弹线。

根据设计图要求，在砖墙，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。

加工管弯：预制管弯可采用冷煨法和热煨法。

2. 3. 2冷煨法：管径在25mm及其以下可以用冷煨法。

断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应理平，铢光。

2. 3. 2. 2用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头, 顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。

2. 3. 2. 3使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度。

2. 3. 3热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。

不得因煨弯使管出现烤伤、变色、破裂等现象。

稳埋盒、箱：盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收标准规定。

砖墙稳埋盒、箱：预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm 处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。

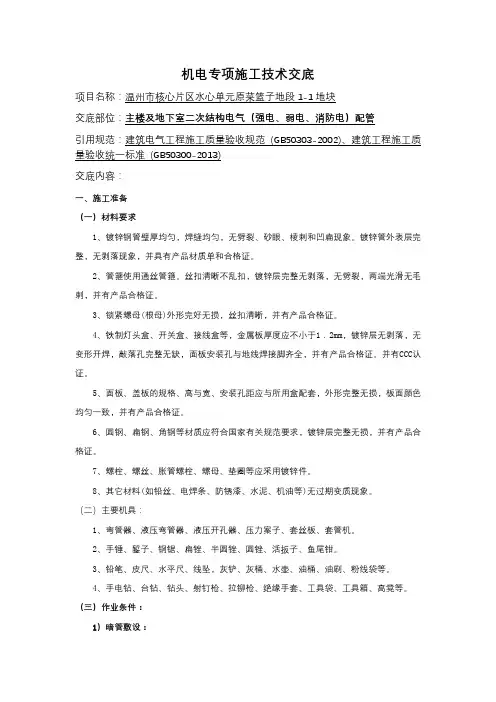

技术交底记录编号002表C2-1工程名称研发中心交底日期2012-2-18施工单位北京诚通新新建设有限公司分项工程名称配管交底提要电气配管技术要求交底内容：一、主要机具及材料SC150～SC15镀锌钢管、JDG32-JDG20电线管、盒尺、电焊机、煨管器、手锤线坠、圆锉、钢锯等。

二、作业条件（一）暗配管1、各层水平线和箱体厚度线弹好，配合土建施工。

2、现浇混凝土配管，在底板筋绑扎完成后，上层钢筋未盖之前，根据图纸要求配合土建施工。

3、墙体：随墙体砌筑配合土建施工立管。

（二）明配管1、结构施工时，配合土建安装好预埋件。

2、根据实际位置在钢梁、C型钢上焊好吊杆。

三、操作工艺1、钢管进入施工现场后应除锈，内外刷防锈漆（敷设在混凝土中的管外壁不刷防锈漆），埋入土层中的管材做三油两布（三遍沥青有两层玻璃丝布）处理。

2、加工制作：根据图纸要求把做好防腐的管材进行加工，SC150、SC100、SC125、SC80进户管根剧所需长度锯好，采用1CM钢板根据管径开孔，管距15CM；管边距铁板边10CM，根据板墙厚度进户管长度将管穿入已加工好的铁板孔洞进行满焊。

无夹渣气泡。

焊好后把钢管内壁清理干净，重新做防腐处理。

钢管弯曲制作采用冷煨法进行加工，SC100-SC32的钢管使用液压弯管器煨管，即将钢管放入相应模具中，然后启动液压弯管器煨出相应弯度。

SC25-SC15、JDG32-JDGG20的钢管可采用手动煨管器进行加工。

3、钢管切断大口径管材常采用无齿锯进行切断，切断后用圆锉将管口毛刺、铁屑搓平并去除干净，注意切断时放平放正不要切歪。

SC25-SC15、JDG32-JDG20的钢管可采用钢锯进行切断。

4、管子弯曲半径不小于钢管外径的6倍，埋入土层中的管材弯曲半径大于10倍钢管外径，管材弯曲处不应有褶皱、凹扁和裂缝现象，凹扁度小于0.1D。

(D：钢管外径)5、管路连接：SC镀锌管采用管箍丝扣连接，套丝采用套丝板、套丝机，根据管外径选择相应板牙。

二次结构电气配管工程施工作业指引FYGCBZ—SGZY—2019-14发布日期:2019年1月地产(控股)有限公司目录一、目的 (2)二、适用范围 (3)三、编制说明 (3)四、二次结构电气管线预埋做法及注意事项 (3)1.管线预埋标准做法： (3)2.管线预埋注意事项 (3)3.管线预埋主要存在问题 (4)4.管线预埋工程质量验收 (4)五、管线预埋示例图片 (5)二次结构电气配管工程施工作业指引一、目的明确二次结构电气管线预埋工程施工工艺控制流程，提升管线预埋合格率，从而降低管线预埋施工整改率，提升管线预埋工程的观感和质量。

二、适用范围本指引适用于由地产控股操盘的国内房地产开发项目，包括全资类项目和合资合作类项目。

其他项目如需展开工程质量管理工作，可参考本指引。

三、编制说明1.本标准作为招标文件的一部分，是审查投标文件及确定中标单位的依据之一。

2.本标准要求所有在建及新建项目均按此标准执行。

除执行本标准的相关内容外，还应满足以下规范、标准要求：《建筑电气工程施工质量验收规范》 GB 50210-20113.本标准所附照片是表明需达到的最低标准，如本指引与施工图纸有冲突之处，以施工图纸为准。

四、二次结构电气管线预埋做法及注意事项1.管线预埋标准做法：第一步：根据图纸确定线盒、线管定位，并根据定位进行放线、划线；第二步：使用专用机具开槽，也可使用切割机切割后、凿除砌体，但需确保砌体不被动；第三步：用管卡固定线管，再用水泥砂浆或细石混凝土填实管槽、抹平。

线盒周边用水泥砂浆或细石混凝土填实、固定；第四步：对预埋完成的线盒成品保护；第五步：具备电线敷设条件时（一般在抹灰工作完成后）进行穿线施工。

2.管线预埋注意事项2.1.严格按照设计图纸要求选用管材，图纸无规定时暗埋电线管可采用PVC 电线管。

暗敷线管不得使用黄腊管；2.2.严禁直接打凿墙体，应采用机械切槽；2.3.管线施工不得破坏防水层；2.4.管槽宽度比管外径大10mm，槽深为D+15mm，墙面水平横向开槽的长度不得大于800mm；2.5.管放入槽后，每隔0.5m须用管卡固定；2.6.塑料管不应该有折扁、裂缝，管内无杂物，切口应平整，管口应剖光；2.7.塑料电线管的连接采用胶水粘接，在管接头两端应与固定牢固。
