二次结构墙体配管

三湘四季花城E块酒店式公寓项目AZJD—004 施工技术、质量、安全交底记录
三湘四季花城E块酒店式公寓项目AZJD—004 1.4.3开槽前需将开槽部位洒水湿润，以防止灰尘的产出。

采用石材切割机沿着扁铁边自下而上进行开槽。

三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004。

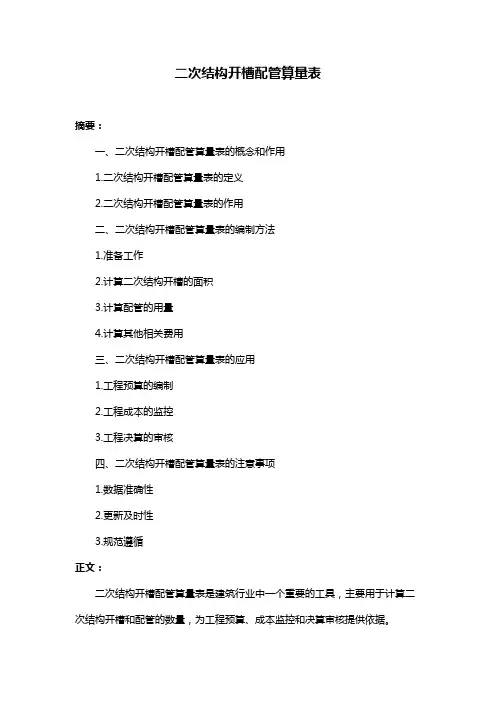

二次结构开槽配管算量表摘要：一、二次结构开槽配管算量表的概念和作用1.二次结构开槽配管算量表的定义2.二次结构开槽配管算量表的作用二、二次结构开槽配管算量表的编制方法1.准备工作2.计算二次结构开槽的面积3.计算配管的用量4.计算其他相关费用三、二次结构开槽配管算量表的应用1.工程预算的编制2.工程成本的监控3.工程决算的审核四、二次结构开槽配管算量表的注意事项1.数据准确性2.更新及时性3.规范遵循正文：二次结构开槽配管算量表是建筑行业中一个重要的工具，主要用于计算二次结构开槽和配管的数量，为工程预算、成本监控和决算审核提供依据。

一、二次结构开槽配管算量表的概念和作用二次结构开槽配管算量表，简称算量表，是指在建筑二次结构施工过程中，对开槽和配管的数量进行计算，以便为工程预算、成本监控和决算审核提供依据。

算量表的编制需要依据施工图纸、工程量清单和相关规范进行。

二、二次结构开槽配管算量表的编制方法算量表的编制需要进行以下步骤：1.准备工作：收集施工图纸、工程量清单、材料清单等相关资料，了解施工工艺和规范要求。

2.计算二次结构开槽的面积：根据施工图纸，计算开槽的总面积。

3.计算配管的用量：根据工程量清单，计算各种管道的长度、直径等参数，从而得出配管的用量。

4.计算其他相关费用：包括安装费、配件费、人工费等。

三、二次结构开槽配管算量表的应用算量表编制完成后，主要应用于以下方面：1.工程预算的编制：根据算量表，可以编制工程的预算，为招标和投标提供依据。

2.工程成本的监控：在施工过程中，可以根据算量表进行成本监控，及时发现和解决成本超支的问题。

3.工程决算的审核：在工程完成后，可以根据算量表进行决算审核，确保工程质量和成本的合理性。

四、二次结构开槽配管算量表的注意事项在编制和使用算量表时，需要注意以下几点：1.数据准确性：算量表中的数据必须准确无误，否则将影响工程预算和成本监控的准确性。

2.更新及时性：随着施工的进行，算量表需要及时更新，以反映工程的实际情况。

预留预埋专项施工方案编制：审核：审批：目录第一章编制依据 (3)第二章工程概况 (5)第一节工程概况 (5)第二节设计概况 (5)第三章施工准备 (6)第一节技术准备 (6)第二节多专业交叉配合 (7)第三节人员准备 (8)第四章主要施工方法 (8)第一节套管及模盒安装 (8)第二节二次结构期间给排水支管安装 (10)第三节空调风孔洞预留 (11)第四节电管预留预埋 (12)第五节现浇混凝土楼板内电管敷设及要求 (14)第六节配电箱洞口预留、电缆桥架穿楼板和墙的洞口预留 (15)第七节接线盒埋设的控制要求 (15)第八节强弱电进户管线套管预留 (16)第九节二次结构内电气配管 (16)第五章技术质量保证措施 (18)第一节质量目标 (18)第二节保证质量采取的措施 (18)第六章安全及文明施工措施 (21)第一节安全保护措施 (21)第二节文明施工措施 (23)第一章编制依据1、施工图纸。

2、适用于本工程的主要标准、法律法规、规范规程、图集及有关文件第二章工程概况第一节工程概况第二节设计概况1、水暖专业统计了需要预留套管的个数及种类。

2、电气专业预留内容为结构内暗配动力插座线路、动力电源线路、照明线路及各智能建筑部分各暗配管路。

3、通风专业预留主要为通风管道穿楼板的预留洞，此部分预留洞主要为土建单位预留，机电专业人员进行复核预留洞口位置及尺寸。

4、强电各线路预留管为焊接钢管，焊接连接。

弱电专业各线路预留线管为地下焊接钢管，焊接连接。

地上JDG管，套接、紧定式连接。

第三章施工准备第一节技术准备1、开工前组织专业施工人员认真阅读图纸，发现有问题及时反馈并形成报告，与设计人员沟通。

2、认真学习规范要求，将本工程涉及的各规范进行对照，严格按照规范组织施工。

3、套管制作：（1）套管的管径和材质：DN15、20的管道采用大3号的套管，DN32~125采用大2号的套管，DN ≥150的管道采用大1号的套管;套管材质采用钢质管道.（2）套管长度：对于砼结构，参照土建结构图纸剪力墙和梁的横向尺寸即为相应管道套管的水平尺寸;对于后砌筑墙体其套管长度则按照主体墙的厚度外加墙两面的成形装饰材料厚度作为套管的长度；楼板部位的套管长度(随着管道的安装而制作安装)按照：有给排水设施的(如厨房卫生间及管道间)尺寸=结构板厚+装饰地面厚度+50mm;没有防水要求的楼板处套管长度=结构板厚+装饰地面厚度+20mm.（3）套管制作：本工程套管共4个种类：普通刚性套管、刚性防水套管、柔性防水套管及预留洞模盒。

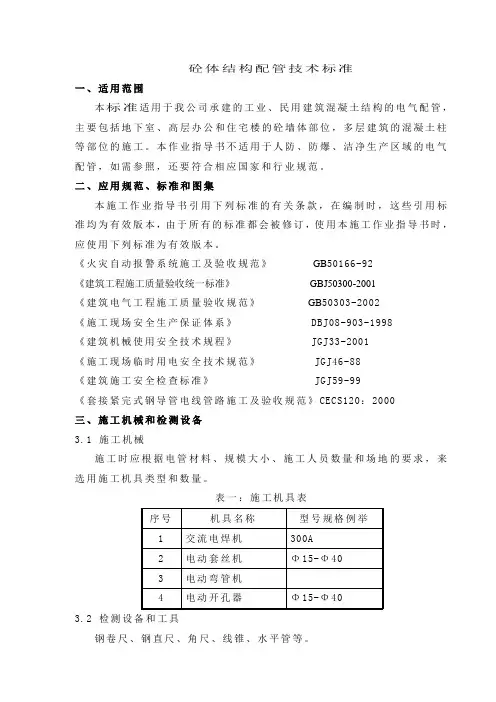

砼体结构配管技术标准一、适用范围本标准适用于我公司承建的工业、民用建筑混凝土结构的电气配管，主要包括地下室、高层办公和住宅楼的砼墙体部位，多层建筑的混凝土柱等部位的施工。

本作业指导书不适用于人防、防爆、洁净生产区域的电气配管，如需参照，还要符合相应国家和行业规范。

二、应用规范、标准和图集本施工作业指导书引用下列标准的有关条款，在编制时，这些引用标准均为有效版本，由于所有的标准都会被修订，使用本施工作业指导书时，应使用下列标准为有效版本。

《火灾自动报警系统施工及验收规范》GB50166-92《建筑工程施工质量验收统一标准》GBJ50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《施工现场安全生产保证体系》DBJ08-903-1998《建筑机械使用安全技术规程》JGJ33-2001《施工现场临时用电安全技术规范》JGJ46-88《建筑施工安全检查标准》JGJ59-99《套接紧完式钢导管电线管路施工及验收规范》CECS120：2000三、施工机械和检测设备3.1 施工机械施工时应根据电管材料、规模大小、施工人员数量和场地的要求，来选用施工机具类型和数量。

表一：施工机具表3.2 检测设备和工具钢卷尺、钢直尺、角尺、线锥、水平管等。

3.3 其他小工具榔头、钢丝钳、弯管弹簧、钢锯条、弯管器、PVC管剪刀、台式套丝、台钳。

四、施工技术措施4.1 材料验收和选用目前在砼墙体内敷设的电气管道材料多样，通常有薄壁电管、黑铁管、镀锌钢管、PVC塑料管、紧定电管等。

4.1.1 材料检验1、按批查验合格证；2、外观检查：钢导管无压扁、内壁光滑。

非镀锌钢导管无严重锈蚀，按制造标准油漆出厂的油漆完整；镀锌钢导管镀锌层覆盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；3、按指标标准现场抽样检测导管的管径、壁厚及均匀度。

对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。

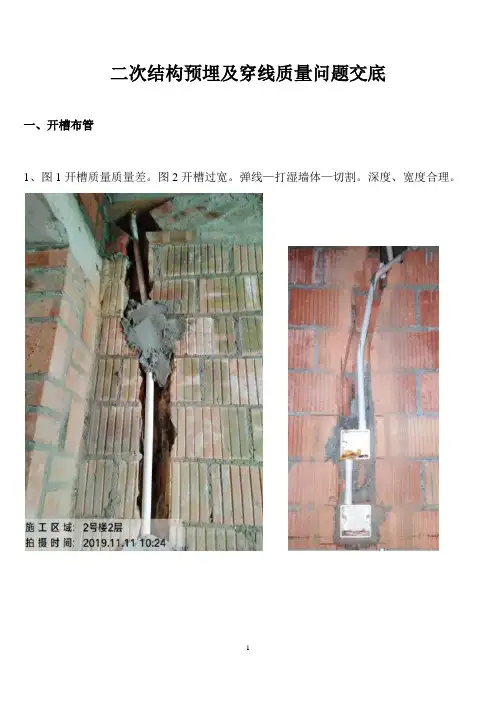

二次结构预埋及穿线质量问题交底一、开槽布管1、图1开槽质量质量差。

图2开槽过宽。

弹线—打湿墙体—切割。

深度、宽度合理。

2、线盒位置开孔过大。

（先测量好位置、标高）注意敲打力度。

敲打多余的区域应补平。

3、多切的线槽，应马上就修补了。

特别是，生活阳台，要贴砖！4、线管之间无间距，补的灰太厚。

线管之间间距0.5~1cm，且固定良好。

无间距后期会产生空鼓、开裂。

打点式补灰即可。

5、管进箱、线盒未加锁扣。

箱内未加支撑，敲的孔过多。

管口应用胶布封堵起来。

6、开槽深度不够，线管凸出砖面。

7、结构预埋与二次墙错位。

8、多媒体箱、线盒为何不安装在线管正上方？（适当调一下，有问题及时说出来）存在材料浪费嘛。

9、多配管路。

10、镜前灯位置要在镜子中间。

11、接管接头没有接上！要求接头打胶要打好，责任心要强。

12、墙体打通了的要修补。

特别是外墙：空调插座、空调套管、生活阳台配管和给水。

二、线盒问题1、线盒之间无间距，或间距小于2cm。

（若有防溅盒，线盒间距大于3cm）2、过深线盒未加套盒。

可能导致抹灰无法收口。

要求线盒深超过1.5cm应加套盒。

3、冷热桥位置线盒。

（保温交接处）4、插座与排水管打架，防溅盒无法正常打开。

（若有）三、等电位1、问题：点焊焊接，圆钢、扁钢锈蚀。

应刷漆处理，双面满焊。

焊接长度大于6cm。

2、等电位圆钢严重锈蚀，圆钢与扁钢焊接搭接不对。

3、等电位内应为铜排。

接入的扁钢过短。

（安装、扁钢入盒进度滞后）参考如下做法：4、未切槽，直接砸的洞。

墙不应被打穿。

等电位圆钢呢？墙打穿了，要马上修补。

五、其他问题及要求1、一层一层做完，不留尾活。

2、进度滞后导致。

进度赶起来。

（本来土建进度滞后，到处在找茬，莫点燃炸弹）3、安装进度滞后（配管、给水），土建挂网后才去配管，直接把网子破坏。

解决方式：提前配管，核对点位，一层一层收尾完，无遗漏；若已挂网，用剪刀剪开，配管后及时恢复。

4、电线管材料直接放在过道，也不收。

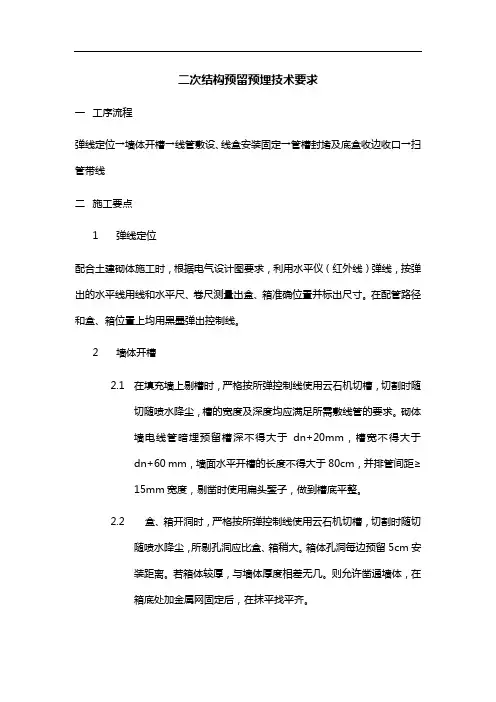

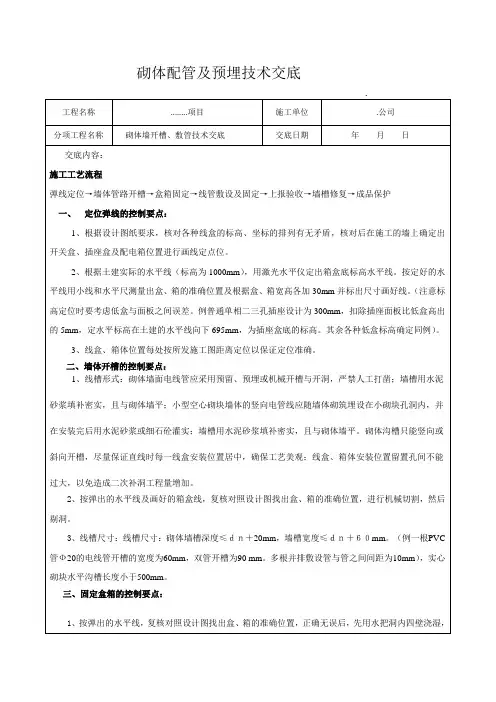

二次结构预留预埋技术要求一工序流程弹线定位→墙体开槽→线管敷设、线盒安装固定→管槽封堵及底盒收边收口→扫管带线二施工要点1弹线定位配合土建砌体施工时，根据电气设计图要求，利用水平仪（红外线）弹线，按弹出的水平线用线和水平尺、卷尺测量出盒、箱准确位置并标出尺寸。

在配管路径和盒、箱位置上均用黑墨弹出控制线。

2墙体开槽2.1在填充墙上剔槽时，严格按所弹控制线使用云石机切槽，切割时随切随喷水降尘，槽的宽度及深度均应满足所需敷线管的要求。

砌体墙电线管暗埋预留槽深不得大于dn+20mm，槽宽不得大于dn+60 mm，墙面水平开槽的长度不得大于80cm，并排管间距≥15mm宽度，剔凿时使用扁头錾子，做到槽底平整。

2.2盒、箱开洞时，严格按所弹控制线使用云石机切槽，切割时随切随喷水降尘，所剔孔洞应比盒、箱稍大。

箱体孔洞每边预留5cm安装距离。

若箱体较厚，与墙体厚度相差无几。

则允许凿通墙体，在箱底处加金属网固定后，在抹平找平齐。

3线管敷设、线盒安装固定3.1孔洞剔好后，将洞中杂物清理干净，将箱盒固定。

管进盒、箱，一管一孔，尽量使用原敲落孔，严禁箱体上开长条通槽。

3.2插座安装高度符合设计要求，统一室内相同规格并列按照安装的插座高度应一致，且强弱电插座中对中距离为30cm。

3.3暗装的插座盒和开关盒应与装饰面平齐，盒内干净整洁，无锈蚀，绝缘导线不得裸漏在装饰层内，面板应贴紧装饰面、四周无缝隙、安装牢靠、表面光滑、无碎裂、划伤、装饰帽（板）齐全。

3.4剪力墙部位要加套盒保证与装饰面平齐。

4管槽封堵及底盒收边收口4.1所有墙边开关盒，盒边距离墙体完成面15cm，考虑抹灰层厚度，依照灰饼距离修改。

4.2应先固定好盒、箱后再接管，管路每隔1m用管卡固定。

封堵盒、箱封堵时确定定位安装无误，用水将洞内四壁浇湿，在使用水泥砂浆抹面保护，盒、箱背部应填满水泥砂浆，严禁空鼓出现，收口平整。

待水泥砂浆凝固后再接线管入盒、箱。

线管在固定牢固后使用水泥砂浆抹面保护，厚度不小于30mm。

杭州国际办公中心中建一局机电部
1 / 1

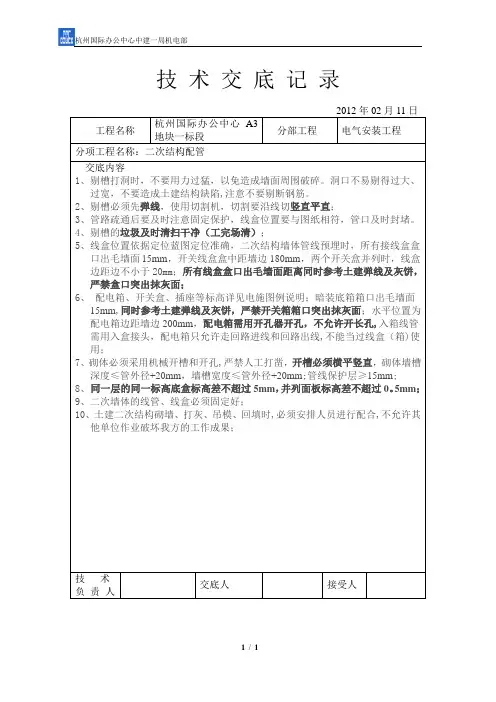

技 术 交 底 记 录 工程名称 杭州国际办公中心A3地块一标段
分部工程 电气安装工程 分项工程名称：二次结构配管
交底内容
1、剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。

洞口不易剔得过大、
过宽，不要造成土建结构缺陷,注意不要剔断钢筋。

2、剔槽必须先弹线，使用切割机，切割要沿线切竖直平直；
3、管路疏通后要及时注意固定保护，线盒位置要与图纸相符，管口及时封堵。

4、剔槽的垃圾及时清扫干净（工完场清）；
5、线盒位置依据定位蓝图定位准确，二次结构墙体管线预埋时，所有接线盒盒
口出毛墙面 15mm ，开关线盒盒中距墙边180mm ，两个开关盒并列时，线盒边距边不小于20mm ；所有线盒盒口出毛墙面距离同时参考土建弹线及灰饼，严禁盒口突出抹灰面；
6、 配电箱、开关盒、插座等标高详见电施图例说明；暗装底箱箱口出毛墙面
15mm ,同时参考土建弹线及灰饼，严禁开关箱箱口突出抹灰面；水平位置为配电箱边距墙边200mm ，配电箱需用开孔器开孔，不允许开长孔,入箱线管需用入盒接头，配电箱只允许走回路进线和回路出线,不能当过线盒（箱)使用；
7、砌体必须采用机械开槽和开孔,严禁人工打凿，开槽必须横平竖直，砌体墙槽
深度≤管外径+20mm ，墙槽宽度≤管外径+20mm ;管线保护层≥15mm ; 8、 同一层的同一标高底盒标高差不超过5mm ，并列面板标高差不超过0。

5mm ；
9、二次墙体的线管、线盒必须固定好；
10、土建二次结构砌墙、打灰、吊模、回填时,必须安排人员进行配合,不允许其
他单位作业破坏我方的工作成果；
技术 负 责 人
交底人 接受人。

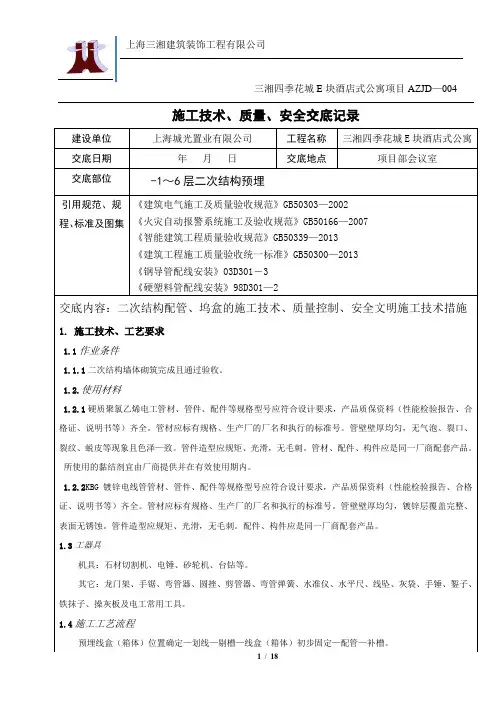

三湘四季花城E块酒店式公寓项目AZJD—004施工技术、质量、安全交底记录建设单位上海城光置业有限公司工程名称三湘四季花城E块酒店式公寓交底日期年月日交底地点项目部会议室交底部位-1～6层二次结构预埋引用规范、规程、标准及图集《建筑电气施工及质量验收规范》GB50303—2002 《火灾自动报警系统施工及验收规范》GB50166—2007 《智能建筑工程质量验收规范》GB50339—2013《建筑工程施工质量验收统一标准》GB50300—2013 《钢导管配线安装》03D301－3《硬塑料管配线安装》98D301—2交底内容：二次结构配管、坞盒的施工技术、质量控制、安全文明施工技术措施1. 施工技术、工艺要求1.1作业条件1.1.1二次结构墙体砌筑完成且通过验收。

1.2.使用材料1.2.1硬质聚氯乙烯电工管材、管件、配件等规格型号应符合设计要求，产品质保资料（性能检验报告、合格证、说明书等）齐全。

管材应标有规格、生产厂的厂名和执行的标准号。

管壁壁厚均匀，无气泡、裂口、裂纹、蜕皮等现象且色泽—致。

管件造型应规矩、光滑，无毛刺。

管材、配件、构件应是同一厂商配套产品。

所使用的黏结剂宜由厂商提供并在有效使用期内。

1.2.2KBG镀锌电线管管材、管件、配件等规格型号应符合设计要求，产品质保资料（性能检验报告、合格证、说明书等）齐全。

管材应标有规格、生产厂的厂名和执行的标准号。

管壁壁厚均匀，镀锌层覆盖完整、表面无锈蚀。

管件造型应规矩、光滑，无毛刺。

配件、构件应是同一厂商配套产品。

1.3工器具机具：石材切割机、电锤、砂轮机、台钻等。

其它：龙门架、手锯、弯管器、圆挫、剪管器、弯管弹簧、水准仪、水平尺、线坠、灰袋、手锤、錾子、铁抹子、操灰板及电工常用工具。

1.4施工工艺流程预埋线盒（箱体）位置确定—划线—剔槽—线盒（箱体）初步固定—配管—补槽。

三湘四季花城E块酒店式公寓项目AZJD—0041.4.1根据施工图纸要求确定接线盒或配电箱的位置。

二次配管技术交底关键信息项：1、工程名称：＿___________________________2、施工部位：＿___________________________3、施工日期：＿___________________________4、施工班组：＿___________________________5、技术交底人：＿___________________________6、接受交底人：＿___________________________11 工程概述111 对本次二次配管工程的总体情况进行说明，包括工程的规模、范围和主要施工内容。

112 阐述二次配管施工在整个项目中的重要性和作用。

12 施工准备121 材料要求1211 详细列出所需管材、管件的规格、型号、质量标准等要求。

1212 说明材料的采购、检验和储存注意事项。

122 主要机具1221 列举施工所需的各类工具和设备，如切割机、电焊机、弯管器等，并注明其规格和性能要求。

1222 强调机具的维护和保养要求。

123 作业条件1231 说明施工前应具备的现场条件，如主体结构已完成，预留孔洞位置准确等。

1232 强调与其他工种的交叉配合要求。

13 施工工艺流程131 弹线定位1311 根据设计图纸要求，确定管道的位置和走向，并在墙、地面上弹出墨线。

1312 强调定位的准确性和误差控制要求。

132 切槽剔槽1321 使用专用工具按照弹线位置进行切槽剔槽，槽的深度和宽度应符合设计和规范要求。

1322 提醒注意对墙体结构的保护，避免破坏承重结构。

133 安装管道1331 将管材、管件按照设计要求进行连接和安装，确保连接牢固、密封良好。

1332 说明管道的固定方式和间距要求。

134 箱盒安装1341 安装各类箱盒，如配电箱、开关盒、插座盒等，位置应准确，固定牢固。

1342 强调箱盒与管道的连接要求。

135 补槽1351 使用水泥砂浆或细石混凝土对切槽剔槽部位进行填补，填补应平整、密实。

二次结构管线预留预埋方案.docx二次结构管线预留预埋方案二次结构管线预留预埋主要包括电气、消防管路安装，下面分别介绍。

一、电气、消防管路安装电气、消防配管主要采用暗埋JDG管（消防配管需刷防火漆），预埋电气线盒采用86型镀锌接线盒和八角灯头盒，弱电预埋施工方法同强电预埋施工方法。

二、材料要求：1、JDG管壁厚均匀，焊缝均匀规则，无劈裂、沙眼、棱刺和凹扁现象。

2、管箍专用配件镀锌层完整无剥落，无劈裂，两端光滑无毛刺。

锁紧螺母（根母）外形完好无损，丝扣清晰。

3、铁制灯头盒、幵关盒、接线盒等，镀锌层无脱落，无变形幵焊，敲落孔完整无缺，面板安装孔与地线连接孔齐全。

4、对埋入结构内暗装系统须使用深型盒，而对明装系统则须采用浅型盒。

三、预埋控制要点1、预埋高度在土建建筑标高基础上根据图纸要求的标高增加5mm,这样能够保证安装面板后距地面的标高能满足设计和规范要求。

2、预埋深度I可询土建剪力墙距合模模板尺寸，要求盒子出剪力墙3mm,这样合模时盒子紧贴模板，保证了盒子与墙面水平。

3、预埋位置既要依据图纸，又要符合现场实际，强、弱电接线盒间距要保持在50cm。

4、剪力墙内线盒用直径6mm2圆钢采用“井”字在盒子后面点焊，且用铅丝绑扎固定在墙筋上，这样保证了盒子固定牢固可靠；剪力墙内盒子加锯末填塞满后加铁盖板保护.防止线盒受损，影响工程质量。

5、成排设备管路，一定要先放线再配管，保证管路成排敷设整齐美观。

成排设备管路示意图表6、配管穿过变形缝，应在变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上，另一侧接线箱底部的垂直方向幵长孔，其孔径长宽度尺寸不小于被接入管直径的2倍。

两侧连接好补偿跨接地线。

7、钢管出地面，未进箱盒之前，管应做保护，以保证管路不被堵塞。

8、埋地的电气管路不宜穿过设备基础.在穿迫建筑基础肘，应加保护管。

穿越外墙的钢管必须焊接止水环，埋入土层的钢管用沥清油做防腐处理。

电缆逬户穿墙套管预留在结构外墙上的做法按设计要求图集逬行施工。

兰州现代职业技术学院建筑电气二次配管工程施工方案批准：审核：编制：兰州现代职业技术学院工程项目经理部2016年8月24日目录1、工程概况 (1)2、编制依据 (1)3、施工技术准备 (2)3.1技术准备工作 (2)3.2现场准备工作 (2)3.3人员准备工作 (2)3.4主要机具 (2)4、主要项目施工方法 (3)4.1管路敷设 (3)4.2管内配线 (5)4.3配电箱安装 (6)4.4开关、插座安装 (6)4.5灯具安装 (8)4.6桥架、线槽安装 (9)4.7电缆敷设 (10)4.8防雷接地工程 (11)4.9电气消防监控系统 (13)5、材料进场检验 (13)5.1电缆敷设前进行绝缘摇测或耐压验 (13)5.2设备的进场检验 (14)5.3配电箱的进场检验 (14)5.4插接母线的设备检查 (14)5.5开关、插座、风扇的检验 (15)5.6 照明系统 (15)6、施工资料 (15)6.1基本管理规定 (15)6.2岗位人员资料管理职责 (15)6.3施工资料质量要求 (16)6.4施工资料管理制度 (16)6.5施工质量验收记录 (17)7、管理措施 (17)7.1成品保护管理措施 (17)7.2 文明施工管理措施 (17)1、工程概况1.1总体概括1.1.1.工程名称：兰州新区科教园区市级统建兰州理工学院工程1.1.2．工程范围：西侧环形路的西半部分大学生活动中心（包括总图综合管网）的机电管。

具体楼号包括：400米运动场、综合体育训练馆、实训医院、旅游商务实训中心、大学生活动中心、G1-1#宿舍楼、G1-2#宿舍楼、G1-3#食堂、浴室、G1-4#楼、G2-3#风雨操场、F1-1#宿舍楼、F1-2#宿舍楼、F1-3#楼、F1-4#宿舍楼、F1-5#宿舍楼、F1-6#食堂、浴室。

1.2工程特性1.2.1 .本工程按照组团设变配电所，按照每个组团内建筑物确定用电负荷等级；1.2.2. 供电电源及电压：由学院北端110KV-B31#变电站引出4路10KV电源，其中3#、4#10KV电源引至ZB2中心变电所（F区设备用房，其中2000KVA 干式变压器2台，高压柜1台，低压柜16台），ZB2-P1中心变电所（G区设备用房，其中1600KVA干式变压器2台，高压柜8台，低压柜16台）。
