高速铁路道岔完整ppt课件

  • 格式：ppt
  • 大小：9.15 MB
  • 文档页数：23

下载文档原格式

  / 23

合集下载

高速道岔主要结构和参数专题培训课件

高速道岔主要结构和参数专题培训课件
安装转辙机的无砟岔枕示意图
安装密贴检查器的无砟岔枕
施工支撑孔 无砟岔枕设置如下图所示的支撑孔，则该岔
枕适用于岔枕的施工方法。无砟岔枕不设置 支撑孔时，则适用于支撑钢轨的施工方法。
岔枕端部施工支撑孔
4. 岔枕全部垂直于道岔直股，除牵引点处岔 枕间距为650mm，与牵引点相邻的两处岔枕 间距为575mm外，其他位置岔枕间距均为 600mm；
辊轮结构示意图
拆开防护罩的弯角，撤下防护罩。
松动辊轮支架上的定位螺钉，可使辊轮系统 沿滑床垫板方向移动，调整辊轮位置。
拆开防护罩
松动螺栓
通过扳手转动辊轮轴，可调节辊轮最高点与滑床台 板上面的高度差。一般情况下，靠近尖轨轨底的辊 轮（里侧辊轮）应高出滑床台板表面 2～3mm，外 侧辊轮高出 3～4mm；里侧辊轮与尖轨轨底应留 1mm的间隔。辊轮调整应有辊轮调整工具。
弹性夹的顶推
弹性夹的拆卸
7、护轨调整 为防止心轨侧磨，应定期检查调整护轨的查
第六节 道岔的维修养护
1、方向调整 直上股轨向的调整以调换轨距块和缓冲调距
块实现，轨距块和缓冲调距块宜采用图纸设 计标准规格配置；直下股钢轨的轨向通过调 换轨距块和缓冲调距块控制轨距实现；曲上 股钢轨轨向通过调换轨距块或缓冲调距块控 制支距实现；曲下股钢轨轨向通过调换轨距 块和缓冲调距块控制轨距实现。
2.根据不同温升、温降环境， 尖轨跟端采用间隔铁或限位 器或不设传力机构；尖轨跟 端传力机构。
尖轨跟端传力机构
3. 有砟轨下基础采用预应力混凝土岔枕；无 砟轨下基础分为长枕埋入式或道床板；
有砟岔枕不分左、右开。岔枕顶宽260mm、底 宽300mm、高220mm。最短2.30m、最长 4.72m，共计23种。

高速铁路无碴道岔讲义22精品PPT课件

高速铁路无碴道岔讲义22精品PPT课件

各转辙连杆也均考虑 能适应尖轨的自由伸缩， 采用如图所示的销轴式安 装装置方式。
德国高速道岔采用多机多点牵引 方式，各牵引点处均采用HRS型多锁 闭装置，如图所示，能较好地适应尖 轨的伸缩。
多机多点转换
5、限位器
在无缝道岔中，为限制尖轨尖端的伸缩位移，在尖轨跟部的基 本轨和尖轨轨腰上可安装一至数个限位器，将道岔里侧钢轨的温度 力传递给外侧基本轨并阻止部分纵向位移
可动心轨辙叉的弹性基板
在可动心轨辙叉内的弹性基板支座(ERL)基本上与安装 在道岔上的弹性基板一致 。
安装说明 1. 把椭圆形套管从上部压入肋形基板的锥形孔内。 2. 校准底盘弹簧，使得椭圆形套管1能够被插入到相应的凹 槽内。 3. 布置在底盘弹簧边缘的楔型密封器必须被肋形基板所盖住。 这样能防止水渗入底盘弹簧内。 4. 调整隔垫板Upf 5，用300Nm的扭矩拧紧螺栓连接。
1435
轨距优化设计：增加尖轨厚度，解决尖轨磨损问题
A-x
15 mm
A-x
平面线型
德国高速铁路的道岔按缓圆缓的线型进行设计，可分为50、39.1、 23.7、19.2、14号，侧向速度分别为220、160、100、80km/h。
200 km/h
带有动态轨距优化FAKOP® 的转载器: 1,校准基本轨成图示的轨道曲线。2. 校准线型，伸入一根间距为 100mm的弦杆到基本轨内。3. 检验线型，测量布置图上说明的轨 头外缘的不同尺寸以及测量与弦杆平行的基本轨的控制边。设计 允许最大的轨距加宽为15 mm。
心轨前端为自由段， 伸缩位移较小，因而可 采用翼轨轨腰开孔式心 轨一动转换结构，如左 图所示，其允许伸缩位 移为10mm。这种强有 力结构还有利于保持心 轨及翼轨在传递纵向力 时的线型，不会发生扭 转变形而赞成方向不平 顺；同时为心轨转换提 供了可靠的固定端，有 利于减缓转换过程中的

第3章 道岔及转辙机ppt课件

第3章 道岔及转辙机ppt课件
②交流转辙机
S700k型、ZYJ7型电液压转辙机 故障率低并控制隔离区
图3 线路连接整理、版交课叉件道岔
4
➢道岔的分类
1、道岔按功能和用途分类有单开道岔、对称道岔、三开道 岔、交叉渡线、复式交分道岔5种标准类型。其中单开道 岔是最常用的类型。
2、道岔按钢轨轨型分有43、50、60、75kg/m钢轨道岔。
3、道岔按号数分类有6、7、8、9、12、18以及大号码（如 30、38、42号道岔）等，主要运营铁路干线常用的单开道 岔有9号、12号、18号，大号码道岔主要用于要求侧线通 过速度较高的联络线。客运专线以18号道岔为主。6号、7 号和8号等道岔主要用于工矿企业专用线或货运站场。
5、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混凝土岔枕道岔 和整体道床道岔。
按设计年代分类有“55型”、“57型”、“62型”
、“75型”、“92型”、“提速型”、“客运专线道岔
”等。其中 “提速型”为当前既有线路大量使用的道岔
；新建客运专线多采用250km/h和350km/h客运专线道岔
整理版课件
34
《技规》
尖轨与基本轨密贴的程度，对行车安全影响很
大，比如列车迎着尖轨运行时，如果尖轨密贴程度差，
即间隙超过一定限度（大于4mm）则车的轮缘有可能撞 着或从间隙中挤进尖轨尖端而造成颠覆或脱轨的严重行车
事故。
因此，对尖轨与基本轨的密贴程度规定有严格地标准。 根据《技规》规定，装有转换锁闭器的电动转辙
整理版课件
11
交分道岔
菱形交叉
整理版课件
12
12号固定型单开道岔
整理版课件
13
客专18号单开道岔
整理版课件
14

5.高速道岔ppt课件

5.高速道岔ppt课件
新建铁路上海至杭州铁路客运专线HHZQ-1标
CRTSⅡ型板式无砟轨道长枕埋入式道岔铺设 施工技术
中铁二十四局集团有限公司
沪道长枕埋入式 道岔铺设技术
一、主要技术标准
1、高速无砟18#道岔技术参数及结构尺寸如下： 18号道岔采用单圆曲线的平面线型，导曲线半径 1100m，尖轨采用相离半切线的平面线型，相离 离值12mm，尖轨在26.8mm断面作半切线。
10
2.7 道岔标高调整 • （1）道岔轨排准确对位后，在直股外侧支承支承层上设置标高基桩，采用高精度水准仪逐点测
量，比较设计与实测轨面高程，确定道岔标高调整数值。 • （2）当道岔轨面标高与设计相差较大时，标高调整应循序渐进，不可一次到位。 • （3）待道岔轨排上螺杆调节器全部拧紧稳定后拆除道岔下垫木。 2.8 轨向及水平初调 • （1）通过调整螺杆调节器起平道岔，高精度水平仪配合测量，调整后的轨面标高应控制在(-
序号 道岔号数 道岔总长(m)
1
18
69.000
道岔主要尺寸表 前长(m) 31.729
后长(m) 37.271
辙叉角度 3°10′47.39″
18#无砟道岔结构尺寸图
2
2、高速无砟道岔不同于普通线路道岔，各项铺设要求指标较高。铺设必须严格遵守《客运专线无 砟轨道道岔铺设暂行技术条件》各项要求。无砟道岔铺设定位偏差及验收几何尺寸静态验收标准 如下表：
6
2.3 摆放道床板钢筋 • 严格按照无砟道岔道床钢筋布置图在钢筋棚内加工道床板钢筋，并分类堆放，作好防锈措施。将
加工好的道床板纵向钢筋按照设计图沿线路中心摆放在支承层上，绑扎时采用绝缘扣连接。
7
2.4 道岔岔枕摆放及铁垫板安装 • 根据道岔铺设图利用汽车吊、将放置于线路两侧导曲线段岔枕散布于对应支

高速道岔

高速道岔

应给予充分的重视。
19
• 由于国内客运专线建设起步较晚，对三种客运专 线道岔的技术并不熟悉，了解客运专线道岔的设 计、制造、铺设等相关技术，掌握各种客运专线 道岔的主要特点、结构特征，尤其是要掌握各种 客运专线道岔的调整技巧，明确客专道岔的制造、 铺设技术标准，了解客专道岔铺设的注意事项， 以保证道岔的铺设质量满足相关技术标准的需要。 同时，使相关人员在观念上有根本的转变，不能 以对待普通道岔的方法进行客专道岔的铺设和养 护。
究和使用方面也积累了丰富的经验，当然也形成了技术较为
成熟的产品。其中以德国、法国为代表。 目前除日本外，其它国家的高速铁路基本上都是采用德、法
两国的高速道岔产品。如西班牙、意大利、韩国、荷兰、比
利时及国内台湾高铁等。 德、法两国的高速道岔自成技术体系，互不兼容。 其设计参数取值、道岔平面布置及尺寸、结构、岔枕、电务 转换设备均不相同，没有互换性。
29
（二）道岔设计参数
1 .容许通过速度
道岔直向—分别为最高速度350km／h及250km／h；
的要求。
25
道 岔 整 体 运 输
机 械 化 铺 设
道 岔 精 测
26
精 调 软 件
26
第三节
客运专线道岔的技术要求、种类和特征 一、我国高速道岔的技术要求
（一） 一般规定 1.轨距1435mm。 a)对于最高速度350km／h线路，道岔区轨距最大构造加宽不应 大于15mm。 b)对于最高速度250km／h线路，道岔区轨距不应有构造加宽。 2.设计轴重： a)客运专线(最高速度350km／h)小于等于170kN(+10％)。 b)客货混跑(客车最高速度250km／h，货车最高速度120km／h) 小于等于230kN(+10％)。 3.道岔轨型——与区间钢轨相同的中国标准60kg／m钢轨。

道岔(PPT文档)

道岔(PPT文档)
图 线路交分道岔
–连接与交叉的组合：具备转入和越过的双重功能。主要有交分道 岔、交叉渡线和梯线。
图 线路连接、交分道岔
3、道岔的类型
常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉 和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。
普通单开道岔
对称道岔
三开道岔
交叉渡线
交分道岔
3、道岔的类型
道岔是铁路轨道的重要组成部分。由于道岔数量多、使用寿命短、限 制列车速度、行车安全性低，与曲线、接头并称为轨道的三大薄弱环 节。
2、基本形式及其功用
–连接设备：使机车车辆从一股轨道转入另一股轨道。主要有各类单式和复式道岔。
图 线路连接道岔 –交叉设备：使机车车辆从一股轨道越过另一股轨道。主要有直角交叉和菱形交叉。
1）滑床板 在整个尖轨长度范围内的岔
枕面上，有承托尖轨和基本轨的 滑床板。
2）轨撑 用以防止基本轨倾覆、扭转
和纵横向移动的轨撑，安装在基
本轨的外侧。它用螺栓与基本轨 相连，并用两个螺栓与滑床板连 结，轨撑有双墙式和单墙式之分。 提速道岔中由于扣件扣压力足够 大，未设轨撑。
3）顶铁 尖轨刨切部位紧贴基本轨，而在其它部位则依靠安装在尖轨外侧
三开道岔可缩短用地；但尖轨寿命短，两
普通辙叉部分不能设置护轨，且存在有害空间，
车辆沿主线方向运行速度低。
3、道岔的类型
④交分道岔
由菱形交叉、转辙器和链接曲线等部分组成。
⑤交叉渡线：由4组类型和号数相同的单开道岔和一组菱形 交叉，以及连接钢轨组成，用于平行股道之间的链接。
二、道岔的组成（以单开道岔分析）

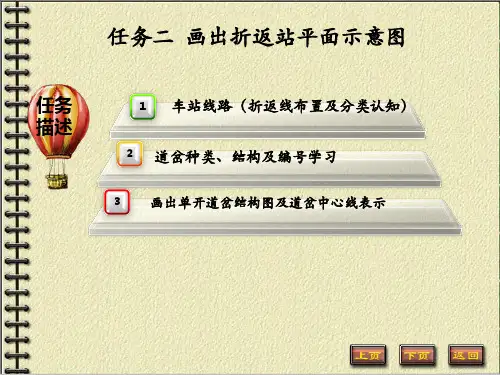

任务二 画出折返站平面示意图
任务 描述
1 车站线路（折返线布置及分类认知） 2 道岔种类、结构及编号学习

道岔知识培训ppt课件

道岔知识培训ppt课件

道岔知识培训
16
7、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混凝 土岔枕道岔和整体道床道岔。
按设计年代分类有“55型”、“57型”、 “62型”、“75型”、“92型”、“提速型”、 “99型”、 “客运专线道岔”等。其中 “提 速型”为当前既有线路大量使用的道岔；新建 客运专线多采用250km/h和350km/h客运专线道 岔。
2、道岔按钢轨轨型分有43、50、60、75kg/m钢轨 道岔。
3、道岔按号数分类有6、7、8、9、12、18以及大 号码（如30、38、42、60号道岔）等，主要运营 铁路干线常用的单开道岔有9号、12号、18号，大 号码道岔主要用于要求侧向通过速度较高的联络 线。客运专线以18号道岔为主。6号、7号和8号等 道岔主要用于工矿企业专用线或货运站场。
道岔知识培训
25
• 单开道岔转辙器的主要组成：
• 基本轨（直、曲）、尖轨（直、曲）、垫板、 扣件、顶铁、限位器（或间隔铁）、岔枕等。
基本轨 垫板
尖轨
顶铁
限位器
拉、连杆
道岔知识培训
26
单开道岔转辙器主要由2根基本轨、2根尖轨、 间隔铁（或限位器）、各种垫板（平垫板、轨撑 平垫板、滑床板、轨撑滑床板、通长垫板、支距 垫板、橡胶垫板、塑料垫片，等）、拉连杆（外 锁闭装置无）、轨撑（无轨底坡道岔一般设置轨 撑，有轨底坡道岔一般不设轨撑）、顶铁、岔枕 及其他联接零件（扣件、轨距块、螺栓螺母，等） 组成。
• 单开道岔在构造上比任何其它类型道岔都简单， 因而设计、制造、使用和养护都比较方便。所以， 单开道岔为铁路线路上最普遍采用的基本连接设 备，占各类道岔的90%以上。
道岔知识培训
24
单开道岔结构

铁路道岔技术标准PPT培训课件

铁路道岔技术标准PPT培训课件

道岔维护标准
维护周期
应定期对道岔进行维护， 如每周、每月等，以确保 道岔的正常使用。
维护内容
维护内容包括检查道岔的 磨损情况、清理杂物、调 整位置等，以确保道岔的 安全性和稳定性。
维护方法
应采用科学合理的维护方 法，如润滑、紧固等，以 延长道岔的使用寿命。
道岔安全标准
安全防护措施
安全检查制度
应设置完善的安全防护措施，如警示 标志、防护栏等，以保障行人和列车 的安全。
滑床板损坏
钢轨锈蚀
滑床板损坏或脱落，导致尖轨在滑床板上 滑动受阻，影响道岔转换。
钢轨长期暴露在空气中，受到雨、雪、风 、霜等自然因素影响，导致钢轨表面锈蚀 ，影响道岔的正常使用。
道岔故障处理方法与流程
转辙机故障处理
检查转辙机内部零件是否完好，电气 线路是否正常，及时更换损坏零件或 修复电气线路。
尖轨与基本轨不密贴处理
按照规定的操作顺序，手动或通过 控制设备进行道岔转换，观察道岔 位置和状态，确保转换到位。
确认阶段
确认道岔位置和状态，检查道岔是 否符合规定要求，记录相关数据。
道岔操作注意事项
01
02
03
04
注意安全
操作道岔时，必须遵守安全规 程，确保自身和他人的安全。
熟悉操作
操作人员必须经过专业培训， 熟悉道岔操作流程和安全规程
03
铁路道岔技术标准
道岔铺设标准
01
02
03
铺设材料
应使用符合规定的材料， 如优质钢材、混凝土等， 以确保道岔的稳定性和耐 久性。
铺设精度
道岔铺设应符合规定的精 度要求，如平面度、坡度 等，以确保列车的安全运 行。
配套设施

高速铁路道岔课件

高速铁路道岔课件
道岔稳定性检查
对道岔进行稳定性测试，如施加横向力或纵向力等，检查道岔是否发 生位移或变形。
验收标准
根据高速铁路道岔施工及验收规范和相关标准，对道岔进行全面检查 和评估，确保各项指标均达到设计和使用要求后方可进行验收。
04
高速铁路道岔运营维护管 理
运营维护策略制定
制定科学合理的维护计划
01
根据道岔设备的使用情况和维护需求，制定定期维护、预防性
相关术语解析
道岔号数
表示道岔侧向通过列车的 设计速度，号数越大，允
许通过速度越高。
尖轨跟端
尖轨后端连接基本轨的 部分，通常采用间隔铁
或限位器进行连接。
护轨
设置在辙叉两侧，用于 引导车轮运行方向，防
止车轮撞击辙叉心。
转辙机械
用于控制尖轨的转换， 使列车能够按照预定方
向运行。
02
高速铁路道岔设计要求
ABCD
道岔组装
按照设计要求，将道岔各部件进行组装，确保组装精度 和质量。
道岔固定
采用扣件或焊接等方式将道岔与钢轨固定牢固，确保道 岔在使用过程中不发生位移或变形。
质量检查与验收标准
道岔各部尺寸检查
对道岔的各部尺寸进行详细检查，确保符合设计要求和相关标准。
道岔平顺度检查
采用专业测量工具对道岔的平顺度进行检查，确保道岔与前后钢轨连 接平顺，无显著高低差和水平差。
集成化
将道岔与信号、供电等系统进行集成 化Βιβλιοθήκη 计，提高系统的整体性能和可靠 性。
06
高速铁路道岔安全风险评 估及防范措施
安全风险识别与评估方法
风险识别
通过对高速铁路道岔设备、运行环境、人员操作等方面的全面分 析，识别出潜在的安全风险。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18号道岔尖轨降低值（单位：mm）
尖轨 类型
直 线 尖 轨
检测 位置
尖轨尖 端
距尖端 575
距尖端 2889
距尖端 7304
降低 值
23
14
3
0
轨头 宽度
0
3ቤተ መጻሕፍቲ ባይዱ
15
40
尖轨 类型
曲 线 尖 轨
检测 位置
尖轨尖 端
距尖端 964
距尖端 3855
距尖端 8604
降低 值
23
14
3
0
轨头 宽度
0
5
20
50
2.2 可动心轨辙叉部分
高速铁路道岔
内容回顾
1
无砟轨道结构类型
2 CRTSⅠ型无砟轨道技术要求
1.道岔
道岔：机车车辆从一条线路转向另一条线路的 轨道连接设备。
本讲内容
高
客运专线道岔构造
速
铁
道
导曲线及辙叉支距
道
岔
构
造
道岔转换设备
学习目标
知识目标
能力目标
了解高速铁路道岔 的主要特征；
掌握客专线道岔 的主要构造；
具有测量绘图能力； 能够识别道岔的各
课后思考题
观察道岔结构，思考道岔常见的 病害有哪些？
2、客专线道岔构造
转辙部分
可动心轨辙叉
2.1 转辙器部分
1、尖轨跟端设置长大间隔铁和限位器
2、尖轨材质与区间线路钢轨相同，轨头表面不淬火。 尖轨跟端锻压成中国标准60kg/m钢轨断面，并进行1:40 的扭转，过渡段和成型段长度分别为150mm和450mm。
2.1 转辙器部分
3、尖轨防跳：密贴尖轨与基本轨下颚配合防跳； 采用防跳顶贴，防跳限位装置。
翼轨跟端结构 采用大间隔铁， 并与心轨和翼轨 胶接。
2.2 可动心轨辙叉部分
3、导曲线及辙叉支距
导曲线支距是指外直股工作边按垂直方向量到导曲线
外股工作边的距离。支距点以导曲线起点在直股工作边的 投影点开始，按2m横距设一个支距点进行排列。
4 道岔转换设备
4 道岔转换设备
小结
客运专线道岔构造 导曲线及辙叉支距 道岔转换设备
2.1 转辙器部分
4、弹性扣压
采用瑞士施维格公司开发的“几”型弹性夹扣压基本轨， 在部分滑床板上安装了该公司配套的辊轮系统。滑床台采 用减摩涂层。
18号道岔辊轮滑床板
2.1 转辙器部分
5、滑床台减磨
2.1 转辙器部分
5、滑床台减磨
2.1 转辙器部分
6、尖轨降低值
2.1 转辙器部分
6、尖轨降低值
结构。
内容引入
1）道岔基础知识复习
内容引入
2）问题：观察下列道岔与上述道岔有什么区别？
1、高速道岔分类
以道岔功能分类：
站线道岔
（应采用18号道岔）
直向高速、侧向低速，用于列车进站停车
渡线道岔
（选用18号或42号道岔）
直向高速、侧向中速，用于列车换线运行
联络线道岔
（采用42或62号道岔）
直向高速、侧向高速，用于上下高速线
