电路的暂态分析讲解学习

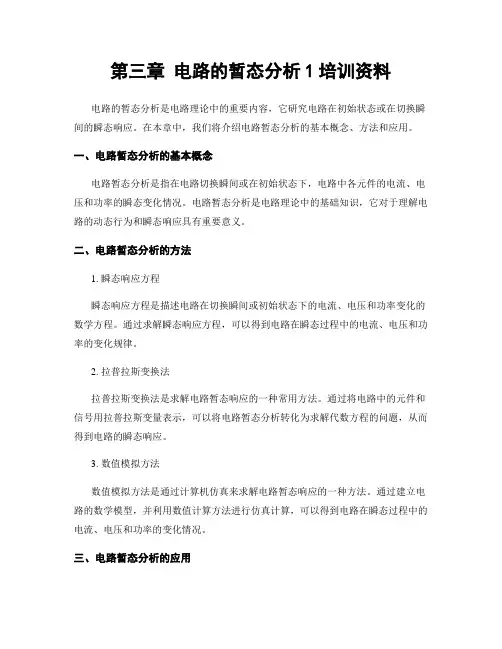

第三章电路的暂态分析1培训资料电路的暂态分析是电路理论中的重要内容，它研究电路在初始状态或在切换瞬间的瞬态响应。

在本章中，我们将介绍电路暂态分析的基本概念、方法和应用。

一、电路暂态分析的基本概念电路暂态分析是指在电路切换瞬间或在初始状态下，电路中各元件的电流、电压和功率的瞬态变化情况。

电路暂态分析是电路理论中的基础知识，它对于理解电路的动态行为和瞬态响应具有重要意义。

二、电路暂态分析的方法1. 瞬态响应方程瞬态响应方程是描述电路在切换瞬间或初始状态下的电流、电压和功率变化的数学方程。

通过求解瞬态响应方程，可以得到电路在瞬态过程中的电流、电压和功率的变化规律。

2. 拉普拉斯变换法拉普拉斯变换法是求解电路暂态响应的一种常用方法。

通过将电路中的元件和信号用拉普拉斯变量表示，可以将电路暂态分析转化为求解代数方程的问题，从而得到电路的瞬态响应。

3. 数值模拟方法数值模拟方法是通过计算机仿真来求解电路暂态响应的一种方法。

通过建立电路的数学模型，并利用数值计算方法进行仿真计算，可以得到电路在瞬态过程中的电流、电压和功率的变化情况。

三、电路暂态分析的应用1. 电路开关过程的分析在电路中，开关的切换过程会引起电路中电流、电压和功率的瞬态变化。

通过电路暂态分析，可以研究开关过程中电路的动态行为，为电路设计和故障诊断提供依据。

2. 电源启动过程的分析电源启动过程是指电源从初始状态到正常工作状态的过程。

在电源启动过程中，电路中的电流、电压和功率会发生瞬态变化。

通过电路暂态分析，可以研究电源启动过程中电路的瞬态响应，为电源设计和调试提供参考。

3. 电路故障诊断在电路中，故障会引起电路中的电流、电压和功率的异常变化。

通过电路暂态分析，可以分析故障引起的瞬态响应，从而判断故障的位置和原因，为电路的修复和维护提供指导。

总结：电路暂态分析是电路理论中的重要内容，它研究电路在初始状态或在切换瞬间的瞬态响应。

电路暂态分析的方法包括瞬态响应方程、拉普拉斯变换法和数值模拟方法。

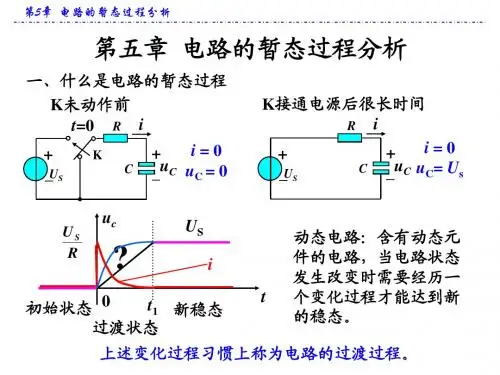

第五章电路的暂态过程分析初始状态过渡状态新稳态t 1U Su ct0?动态电路：含有动态元件的电路，当电路状态发生改变时需要经历一个变化过程才能达到新的稳态。

上述变化过程习惯上称为电路的过渡过程。

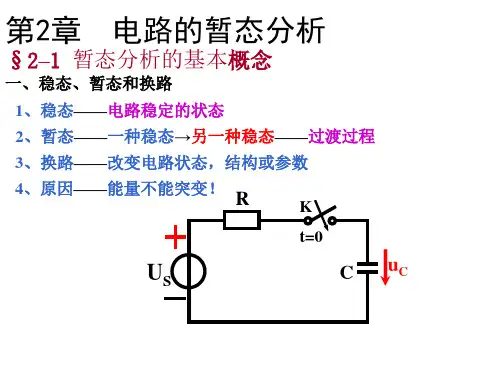

iRU SKCu C +_R i +_U S t =0一、什么是电路的暂态过程K 未动作前i = 0u C = 0i = 0u C = U s K 接通电源后很长时间C u C +_R i+_U S二、过渡过程产生的原因。

(1). 电路内部含有储能元件L 、M 、C能量的储存和释放都需要一定的时间来完成(2). 电路结构、状态发生变化支路接入或断开，参数变化(换路)三、动态电路与稳态电路的比较：换路发生后的整个变化过程动态分析微分方程的通解任意激励微分方程稳态分析换路发生很长时间后重新达到稳态微分方程的特解恒定或周期性激励代数方程一、电容元件§5-1 电容与电感元件uCi+_q i)()(t Cu t q =dtdu Cdt dq i ==任何时刻，通过电容元件的电流与该时刻的电压变化率成正比。

电荷量q 与两极之间电压的关系可用在q -u 平面上可用一条曲线表示，则称该二端元件称为电容元件。

二、电感元件+–u (t)i (t)Φ(t)N uLi+_()()()()t Li t d di t u t Ldt dtψψ===任何时刻，电感元件两端的电压与该时刻的电流变化率成正比。

Φi交链的磁通链与产生该磁通的电流的关系可用在Ψ-i 平面上可用一条曲线表示，则称该二端元件为电感元件。

§5-2 换路定则与初值的确定t = 0+与t = 0-的概念设换路在t =0时刻进行。

0-换路前一瞬间0+ 换路后一瞬间00(0)lim ()t t f f t -→<=00(0)lim ()t t f f t +→>=初始条件为t = 0+时u ，i 及其各阶导数的值。

0-0+0tf (t )基本概念：一、换路定则1()()d tC u t i C ξξ-∞=⎰0011()d ()d t i i C C ξξξξ---∞=+⎰⎰01(0)()d tC u i C ξξ--=+⎰t = 0+时刻001(0)(0)()d C C u u i C ξξ++--=+⎰当i (ξ)为有限值时u C (0+) = u C (0-)电荷守恒结论：换路瞬间，若电容电流保持为有限值，则电容电压（电荷）换路前后保持不变。

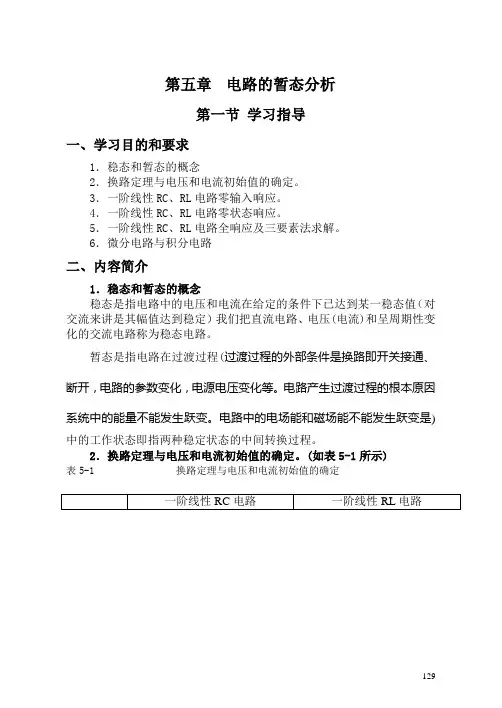

第五章电路的暂态分析第一节学习指导一、学习目的和要求1．稳态和暂态的概念2．换路定理与电压和电流初始值的确定。

3．一阶线性RC、RL电路零输入响应。

4．一阶线性RC、RL电路零状态响应。

5．一阶线性RC、RL电路全响应及三要素法求解。

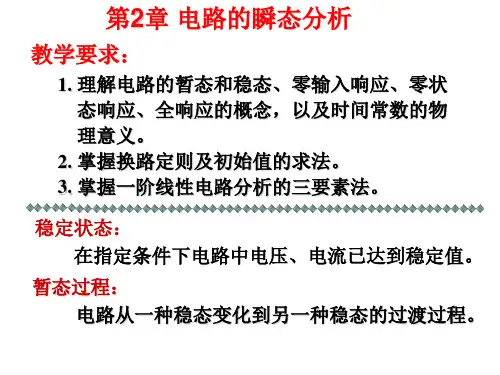

6．微分电路与积分电路二、内容简介1．稳态和暂态的概念稳态是指电路中的电压和电流在给定的条件下已达到某一稳态值（对交流来讲是其幅值达到稳定）我们把直流电路、电压(电流)和呈周期性变化的交流电路称为稳态电路。

暂态是指电路在过渡过程(过渡过程的外部条件是换路即开关接通、断开，电路的参数变化，电源电压变化等。

电路产生过渡过程的根本原因系统中的能量不能发生跃变。

电路中的电场能和磁场能不能发生跃变是)中的工作状态即指两种稳定状态的中间转换过程。

2．换路定理与电压和电流初始值的确定。

(如表5-1所示)表5-1 换路定理与电压和电流初始值的确定1293．一阶线性RC、RL电路零输入响应、零状态响应、全响应及三要素法求解。

（如表5-2所示）表5-2 一阶线性RC、RL电路零输入响应、零状态响应、全响应及三要素法1301311321334．用“三要素法”求解一阶暂态电路的简要步骤如下：（1）稳态值)(∞f ：取换路后的电路，将其中的电感元件视作短路，电容视作开路，获得直流电阻性电路，求出各支路电流和各元件端电压，即为它们的稳态值)(∞f 。

（2）初始值)0(+f ：① 若换路前电路处于稳态，可用求稳态值的方法求出电感中的电流)0(-L i 或电容两端的电压)0(-C u ,其他元件的电压、电流可不必求解。

由换路定则有),0()0(),0()0(-+-+==L C L L u u i i 即为它们的初始值。

② 若换路前电路处于前一个暂态过程中，则可将换路时间0t 代入前一过程的)(t i L 或)(t u C 中，即得)(0-t i L 或)(0-t u C ，由换路定则有)()(00-+=t i t i L L 或)()(00-+=t u t u C C ，即为它们的初始值。

暂态分析知识点总结一、暂态分析概述暂态分析是电路分析中的一种重要方法，用于分析电路在瞬态过程中的运行情况。

在电路中，当电源或负载发生瞬时变化时，电路中各个元件的电压和电流也会发生瞬时变化，这种瞬时变化的过程称为暂态过程。

暂态分析可以有效地帮助工程师分析电路在瞬时过程中的稳定性和性能。

二、暂态分析的基本方法1. 微分方程方法微分方程方法是一种基本的暂态分析方法，它利用电路中各个元件的电压和电流之间的关系，建立描述电路暂态过程的微分方程。

然后通过求解微分方程，得到电路在瞬时过程中的运行情况。

2. 状态方程方法状态方程方法是一种较为高级的暂态分析方法，它结合了电路中各个元件的动态特性，通过建立电路的状态方程，对电路进行深入的暂态分析。

状态方程方法可以较为精确地描述电路的暂态过程，适用于复杂的电路系统。

3. 时域分析方法时域分析方法是一种通用的暂态分析方法，它以时间为自变量，通过不同的计算方法对电路的暂态过程进行分析。

时域分析方法可以对电路进行直观的描绘，是工程师常用的暂态分析工具。

三、暂态分析的应用领域1. 电力系统中的暂态分析在电力系统中，暂态分析是一项非常重要的工作。

电力系统中存在着大量的负载变化，例如开关操作、电源故障等，这些都会引起电力系统的暂态过程。

通过对电力系统进行暂态分析，可以有效地评估系统的稳定性和安全性。

2. 电子电路中的暂态分析在电子电路中，暂态过程也是一个重要的问题。

例如，数字电路中的时序问题、模拟电路中的信号变化等都需要进行暂态分析。

通过对电子电路进行暂态分析，可以更好地理解电子元件的运行特性，为电路设计和优化提供参考。

3. 控制系统中的暂态分析在控制系统中，暂态分析是评估系统动态响应特性的重要方法。

对于控制系统中的各个元件，如传感器、执行器等，通过进行暂态分析，可以更好地评估系统在干扰或控制命令变化时的响应情况。

四、暂态分析的注意事项1. 选择合适的分析方法在进行暂态分析时，需要根据电路的特性和分析的要求选择合适的分析方法。
