动态电路的暂态响应研究

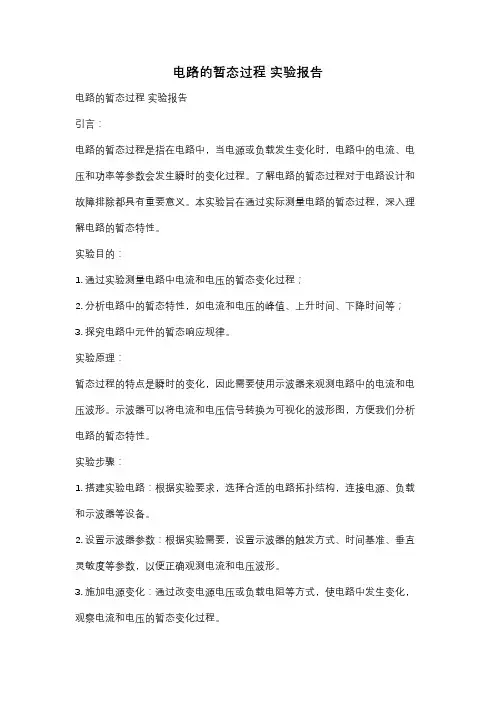

电路的暂态过程实验报告电路的暂态过程实验报告引言：电路的暂态过程是指在电路中，当电源或负载发生变化时，电路中的电流、电压和功率等参数会发生瞬时的变化过程。

了解电路的暂态过程对于电路设计和故障排除都具有重要意义。

本实验旨在通过实际测量电路的暂态过程，深入理解电路的暂态特性。

实验目的：1. 通过实验测量电路中电流和电压的暂态变化过程；2. 分析电路中的暂态特性，如电流和电压的峰值、上升时间、下降时间等；3. 探究电路中元件的暂态响应规律。

实验原理：暂态过程的特点是瞬时的变化，因此需要使用示波器来观测电路中的电流和电压波形。

示波器可以将电流和电压信号转换为可视化的波形图，方便我们分析电路的暂态特性。

实验步骤：1. 搭建实验电路：根据实验要求，选择合适的电路拓扑结构，连接电源、负载和示波器等设备。

2. 设置示波器参数：根据实验需要，设置示波器的触发方式、时间基准、垂直灵敏度等参数，以便正确观测电流和电压波形。

3. 施加电源变化：通过改变电源电压或负载电阻等方式，使电路中发生变化，观察电流和电压的暂态变化过程。

4. 记录数据：使用示波器记录电流和电压的波形，并测量相关参数，如峰值、上升时间、下降时间等。

5. 分析结果：根据实验数据，分析电路的暂态特性，并探究电路中元件的暂态响应规律。

实验结果与分析：通过实验测量，我们得到了电路中电流和电压的暂态波形，并计算了相关参数。

以某电路为例，当电源电压突然变化时，电流和电压都会发生瞬时变化。

电流和电压的峰值大小与电源变化的幅值有关，可以通过实验测量得到。

上升时间和下降时间反映了电流和电压从初始状态到峰值或从峰值回到稳态的时间，也是电路响应速度的重要指标。

在实验过程中，我们还发现了一些有趣的现象。

例如，在电路中添加了电容元件后，电压的上升时间会变长，这是因为电容具有充放电的过程，导致电路响应变慢。

此外，电感元件的存在也会影响电路的暂态特性，因为电感具有储存能量的特性，导致电流和电压的变化更为缓慢。

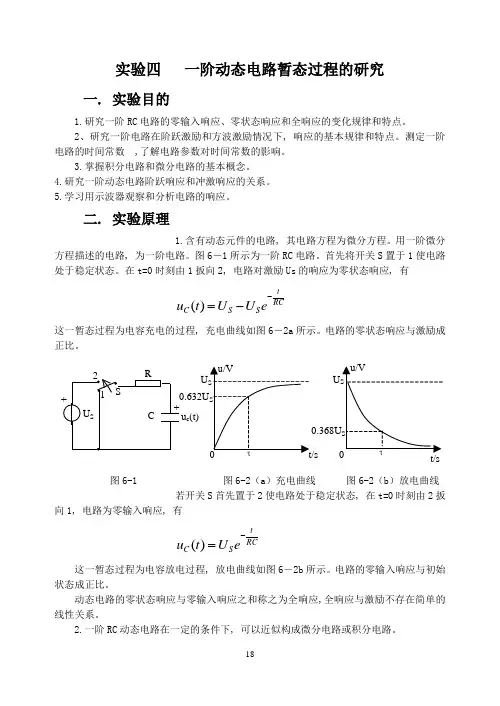

实验四 一阶动态电路暂态过程的研究一. 实验目的1.研究一阶RC 电路的零输入响应、零状态响应和全响应的变化规律和特点。

2、研究一阶电路在阶跃激励和方波激励情况下, 响应的基本规律和特点。

测定一阶电路的时间常数 ,了解电路参数对时间常数的影响。

3.掌握积分电路和微分电路的基本概念。

4.研究一阶动态电路阶跃响应和冲激响应的关系。

5.学习用示波器观察和分析电路的响应。

二. 实验原理1.含有动态元件的电路, 其电路方程为微分方程。

用一阶微分方程描述的电路, 为一阶电路。

图6－1所示为一阶RC 电路。

首先将开关S 置于1使电路处于稳定状态。

在t=0时刻由1扳向2, 电路对激励Us 的响应为零状态响应, 有RCt S S C eU U t u --=)(这一暂态过程为电容充电的过程, 充电曲线如图6－2a 所示。

电路的零状态响应与激励成正比。

U U u c (t) 图6-1 图6-2（a ）充电曲线 图6-2（b ）放电曲线若开关S 首先置于2使电路处于稳定状态, 在t=0时刻由2扳向1, 电路为零输入响应, 有RCt S C eU t u -=)(这一暂态过程为电容放电过程, 放电曲线如图6－2b 所示。

电路的零输入响应与初始状态成正比。

动态电路的零状态响应与零输入响应之和称之为全响应,全响应与激励不存在简单的线性关系。

2.一阶RC 动态电路在一定的条件下, 可以近似构成微分电路或积分电路。

当时间常数 (=RC)远远小于方波周期T 时, 图6－3(a)所示为微分电路。

输出电压u0(t)与方波激励uS(t)的微分近似成比例, 输入输出波形如6－3(b)所示。

从中可见, 利用微分电路可以实现从方波到尖脉冲波形的转变。

+ u O_uC图6－3（a ） 图6－3（b ）当时间常数 (=RC)远远大于方波周期T 时, 图6－4(a)所示为积分电路, 输出电压uO(t)与方波激励uS 的积分近似成比例。

输入、输出波形如图6－4(b)所示。

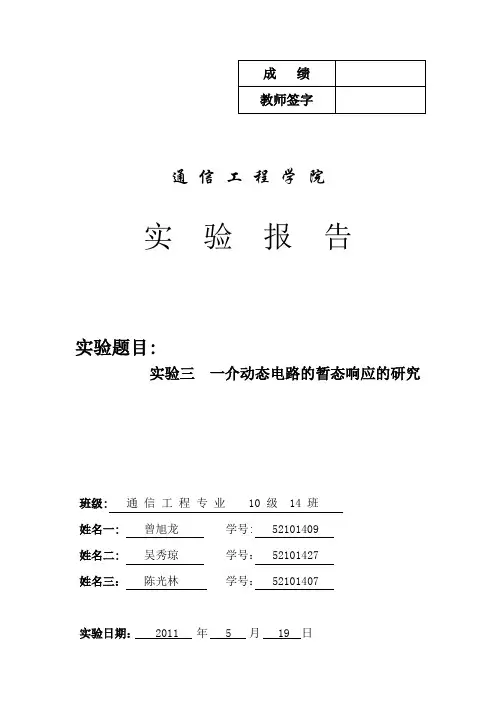

成绩教师签字通信工程学院实验报告实验题目:实验三一介动态电路的暂态响应的研究班级:通信工程专业 10 级 14 班姓名一:曾旭龙学号: 52101409姓名二:吴秀琼学号： 52101427姓名三：陈光林学号： 52101407实验日期： 2011 年 5 月 19 日一阶电路的暂态响应的研究曾旭龙吴秀琼陈光林徐峰吉林大学通信工程学院通信工程系10级14吉林大学通信工程学院电工电子实验中心摘要：本文要通过进行一介RC电路对周期方波信号的响应的数据测量和分析，研究测量电路时间常数τ的方法，建立积分电路和微分电路的概念。

关键词：暂态响应电路时常数积分电路微分电路0 引言电路的时常数τ是一阶电路的重要参数，测定电路时间常数是一阶电路暂态响应实验研究的重点和难点。

因而研究一阶电路的暂态响应对于测量电路的时间常数有着十分重要的意义。

1 问题提出2理论依据2.1电容器的充电、放电电容器是一种贮能元件，在带有电容器的电路中发生通断换接时，由于电容器贮能状态不能突变所以在电路中就产生了过渡过程。

在直流电路中，电容器接通电源，在极板上积累电荷的过程称为充电；已充电的电容器通过电阻构成闭合回路使电荷中和消失的过程称为放电。

根据电路理论，在单一贮能元件组成的一阶电路中，过渡过程中的暂态电流与电压是按指数规律变化的。

这一规律可以用下面的数字式表示，即式中i c(0+)及U c（0+）是起始瞬间的电容电流及电压，i c(∞)及U c(∞)是电路稳定后的电容电流及电压。

图1电容器充放电电路电容器充放电电路中电流、电压变化曲线分别如图3.4a.2(a)及图3.4a.2(b)所示。

这曲线是由电路发生通断瞬间的起始状态向新的稳定状态过渡的指数曲线。

其起始状态可根据换路定律确定，即在电路参数不变时，若电路发生换接，则电容器端电压不能突变，也就是在电路换接前后的瞬间是相等的，即i c(0+)=i c (0_)电路的时间常数τ，可以根据和计算，即τ=RC，τ用来表征过渡过程的长短。

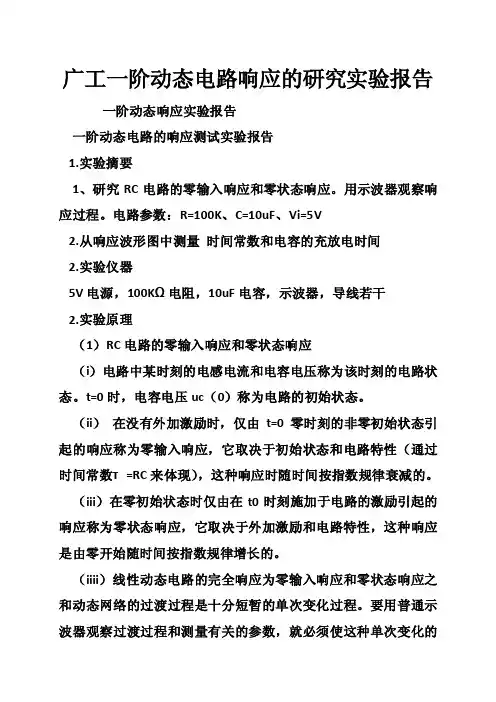

广工一阶动态电路响应的研究实验报告一阶动态响应实验报告一阶动态电路的响应测试实验报告1.实验摘要1、研究RC电路的零输入响应和零状态响应。

用示波器观察响应过程。

电路参数：R=100K、C=10uF、Vi=5V2.从响应波形图中测量时间常数和电容的充放电时间2.实验仪器5V电源，100KΩ电阻，10uF电容，示波器，导线若干2.实验原理（1）RC电路的零输入响应和零状态响应（i）电路中某时刻的电感电流和电容电压称为该时刻的电路状态。

t=0时，电容电压uc（0）称为电路的初始状态。

（ii）在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应，它取决于初始状态和电路特性（通过时间常数τ=RC来体现），这种响应时随时间按指数规律衰减的。

（iii）在零初始状态时仅由在t0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。

（iiii）线性动态电路的完全响应为零输入响应和零状态响应之和动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的2.时间常数τ的测定方法:用示波器测量零输入响应的波形，根据一阶微分方程的求解得知uc＝Um*e-t/RC＝Um*e-t/τ,当t＝τ时，即t为电容放电时间，Uc(τ)＝0.368Um。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632Um所对应的时间测得，即电容充电的时间t.（2）测量电容充放电时间的电路图如图所示，R=100KΩ，us=5V,c=10uF,单刀双掷开关A.4实验步骤和数据记录（i）按如图所示的电路图在连接好电路，测量电容C的两端电压变化，即一阶动态电路的响应测试。

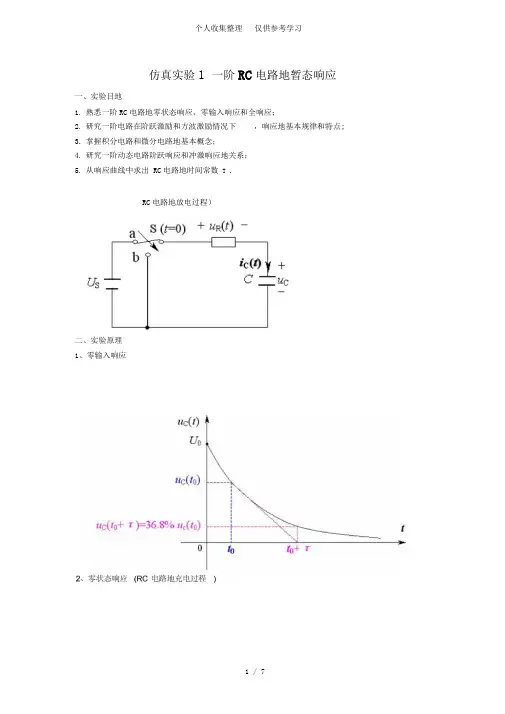

仿真实验1 一阶RC电路地暂态响应一、实验目地1.熟悉一阶RC电路地零状态响应、零输入响应和全响应；2.研究一阶电路在阶跃激励和方波激励情况下，响应地基本规律和特点;3.掌握积分电路和微分电路地基本概念；4.研究一阶动态电路阶跃响应和冲激响应地关系；5.从响应曲线中求出 RC电路地时间常数T .RC电路地放电过程）二、实验原理1、零输入响应”C(J I3.脉冲序列分析(a) T«T(b) T >T三、主要仪器设备1•信号源2•动态实验单元 DG083•示波器四、 实验步骤1•选择DG08动态电路板上地 R 、C 元件,令R=1k Q ,C=1000卩F 组成如图所示地 RC 充放电 电路，观察一阶RC 电路零状态、零输入和全响应曲线.b5E2RGbCAP 2•在任务1中用示波器测出电路时间常数 T ，并与理论值比较•3•选择合适地 R 和C 地值（分别取 R=1K Q ,C=0.1卩F; R=10K Q ,C=0.1卩F 和R=5K Q ,C=1 卩F ），连接RC 电路,并接至幅值为3V,f=1kHz 地方波电压信号源，利用示波器地双踪功能同 时观察 U c 、U R 波形.plEanqFDPw4•利用示波器地双踪功能同时观察阶跃响应和冲激响应地波形五、 实验数据记录和处理一阶电路地零输入响应•一阶电路地零状态响应IH ：E 2.00UTime 1・ &&&s .600s口寓；U600SE->X= 2.6005細.1.060s is 冷i.ee@H 3 卫加u从图中可以看出电路地时间常数T=△ x=1.000s 一阶电路地全响应方波响应(其中蓝线表示T =0.1T 时U c,绿线表示U R)放大后T =1T 时T =10T 时版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理. 版权为个人所有This article in eludes someparts, in cludi ng text, pictures, and desig n. Copyright is pers onal own ership. DXDiTa9E3d 用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.RTCrpUDGiTUsers may use the contents or services of this articlefor pers onal study, research or appreciati on, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisi ons of copyright law and other releva nt laws, and shall n ot infringe upon the legitimate rights of this website and its releva nt obligees. In additi on, when any content or service of this article is used for other purposes, writte n permissi on and remun erati on shall be obta ined from the pers on concerned and the releva nt obligee. 5PCZVD7HXA转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.jLBHrnAILgReproducti on or quotatio n of the content of this articlemust be reas on able and good-faith citati on for the use of n ews or in formative public free in formatio n. It shall notmisinterpret or modify the original intention of the contentof this article, and shall bear legal liability such as copyright. XHAQX74JOX。

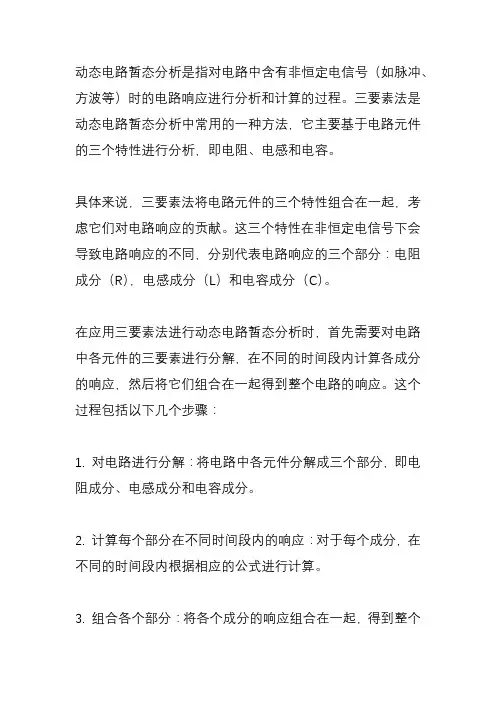

动态电路暂态分析是指对电路中含有非恒定电信号（如脉冲、方波等）时的电路响应进行分析和计算的过程。

三要素法是动态电路暂态分析中常用的一种方法，它主要基于电路元件的三个特性进行分析，即电阻、电感和电容。

具体来说，三要素法将电路元件的三个特性组合在一起，考虑它们对电路响应的贡献。

这三个特性在非恒定电信号下会导致电路响应的不同，分别代表电路响应的三个部分：电阻成分（R），电感成分（L）和电容成分（C）。

在应用三要素法进行动态电路暂态分析时，首先需要对电路中各元件的三要素进行分解，在不同的时间段内计算各成分的响应，然后将它们组合在一起得到整个电路的响应。

这个过程包括以下几个步骤：
1. 对电路进行分解：将电路中各元件分解成三个部分，即电阻成分、电感成分和电容成分。

2. 计算每个部分在不同时间段内的响应：对于每个成分，在不同的时间段内根据相应的公式进行计算。

3. 组合各个部分：将各个成分的响应组合在一起，得到整个
电路的响应。

三要素法适用于分析复杂的动态电路响应，特别是在非恒定电信号下。

它通过将电路元件的电阻、电感和电容特性组合在一起，较为准确地描述了动态电路的响应过程。

由于三要素法的计算较为复杂，通常使用电路模拟软件进行计算。

实验报告课程名称：电网络分析 指导老师：张红岩 成绩：__________________ 实验名称：二阶RLC 电路的暂态响应 实验类型：________________同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求1、学习二阶动态电路响应的测量方法，了解元件参数对相应波形的影响；2、观察、分析二阶电路响应的三种不同情况及其特点，加深对二阶电路响应的认识和理解；3、掌握二阶电路状态轨迹的测量方法；4、从欠阻尼响应曲线中计算动态响应的特性参数。

二、 实验内容和原理实验内容：1、在示波器上观察二阶电路的过阻尼、临界阻尼和欠阻尼三种暂态形式。

记录临界电阻值，欠阻尼电路参数α、ωd 。

实验电路由组件DG08上的电阻、电容、电感和号源提供的脉冲信号及可变电阻箱构成。

2、观测在电路在三种不同状态下的状态轨迹。

实验原理： 1、二阶电路：用二阶微分方程描述的动态电路称为二阶电路，可以用下述二阶线性常系数微分方程来描述：s 2U 2=++c c c u dt du RC dtu d LC （1-1） 初始值为CI C i dtt du U u L t c c 000)0()()0(===-=--求解该微分方程，可以得到电容上的电压u c (t )。

式（1-1）的特征方程为：01p p 2=++RC LC 特征值为：20222,11)2(2p ωαα-±-=-±-=LCL R L R •衰减系数（阻尼系数）：LR2=α •自由振荡角频率（固有频率）LC10=ω 专业：电子信息工程 姓名：彭嘉乔 学号：3130104084日期：2015.04.21 地点：东3-206•临界阻尼：•振荡角频率：2220d 2L R LC 1⎪⎭⎫ ⎝⎛-=-=αωω2、二阶电路的零状态响应: ❖电路图：R151ΩR21kΩKey=A100%C1100nFL110mH4V1400 Hz 5 VXSC1ABExt Trig++__+_521当选择不同的R 、L 、C 参数时，会产生三种不同状态的响应，即过阻尼、欠阻尼和临界阻尼三种状态。

电学中动态电路分析动态电路分析是电学中的一种重要方法，用于研究电路元件在时间变化过程中的响应。

在电子技术和电力系统等领域，动态电路分析是解决电路设计和故障诊断等问题的基础。

动态电路分析的基本原理是根据电路元件的特性和电路方程，通过求解微分方程来得到电路中电流和电压随时间变化的规律。

在动态电路分析中，常见的分析方法有直流分析、交流分析和暂态分析。

直流分析是指在稳态条件下，对电路中的电流和电压进行分析。

直流分析是动态电路分析的基础，主要用于计算稳态电流和电压值。

在直流分析中，可以根据欧姆定律和基尔霍夫电压定律进行分析，应用节点分析和支路分析等方法求解电路中的未知电流和电压。

交流分析是指在交流电路中，对电流和电压进行分析。

交流分析中，一般以复数形式的电压和电流进行分析，使用相量图法、复数阻抗法和拉普拉斯变换法研究电路中的交流响应。

交流分析对于理解电路中的频率特性和幅频特性等问题十分重要。

暂态分析是指在电路开关、电源切换等瞬间发生变化时，对电路中的电流和电压进行分析。

暂态分析研究电路中瞬间变化时的响应，可应用微分方程进行数学建模。

在暂态分析中，常见的方法有基本微分方程法、功率耐受方程法和矩阵方程法等。

动态电路分析在实际工程和科学研究中有着广泛的应用。

在电子电路设计中，动态电路分析可以研究电路的稳定性、频率响应和幅频特性，对于优化电路设计十分重要。

在电力系统中，动态电路分析可以用于分析电力系统的稳定性和瞬时过电压、过电流等暂态问题，对于提高电力系统运行的稳定性和可靠性具有重要意义。

总之，动态电路分析是电学中重要的研究方法，可用于研究电路中的电流和电压的时间响应。

通过直流分析、交流分析和暂态分析等方法，可以解决电路设计和故障诊断等实际问题。

动态电路分析在电子技术和电力系统等领域有着广泛的应用，对于优化电路设计和提高电力系统的稳定性具有重要意义。

实验报告：暂态电路的研究一、实验目的1. 学习和掌握暂态电路的基本原理和特性。

2. 通过实验观察暂态电路的响应特性和时间演化过程。

3. 分析不同参数对暂态电路的影响，加深对控制参数优化方法的理解。

二、实验原理暂态电路是指电路在某些特定条件下，呈现出非线性的动态特性。

这种特性使得电路在输入信号改变时，会产生一种瞬态的响应，即电路状态在一段时间内发生变化。

常见的暂态电路有RC暂态电路、RL 暂态电路等。

本实验主要研究RC暂态电路。

三、实验步骤1. 准备实验器材：电源、电阻、电容、电感、开关、导线等。

2. 搭建RC暂态电路：将电阻与电容串联，接入电源，通过开关控制电路的通断。

3. 记录实验数据：在电路的不同时间点记录电流、电压等数据。

4. 分析实验数据：根据记录的数据，分析RC暂态电路的响应特性和时间演化过程。

5. 优化控制参数：根据实验结果，调整电阻和电容的值，观察对暂态电路的影响，并优化控制参数。

四、实验结果与数据分析1. 数据记录：在实验过程中，记录了不同时间点的电流和电压数据。

这些数据反映了RC暂态电路在不同时刻的状态。

2. 数据处理：通过对数据的整理和分析，可以画出电流和电压随时间变化的曲线图。

这些曲线图反映了RC暂态电路的响应特性和时间演化过程。

3. 数据解释：通过对比不同电阻和电容下的数据，可以发现控制参数对RC暂态电路的影响。

例如，电阻越大，电流变化越缓慢；电容越大，电压变化越缓慢。

这为优化控制参数提供了理论依据。

五、结论与展望通过本次实验，我们深入了解了RC暂态电路的基本原理和特性，观察了其响应特性和时间演化过程。

同时，实验结果也表明控制参数对RC暂态电路的影响非常重要。

为了更好地应用RC暂态电路，未来我们可以进一步研究不同类型和结构的暂态电路，探索更优的控制参数选择方法。

此外，还可以将暂态电路理论应用于实际工程领域，如电力系统的稳定性分析和控制等。
