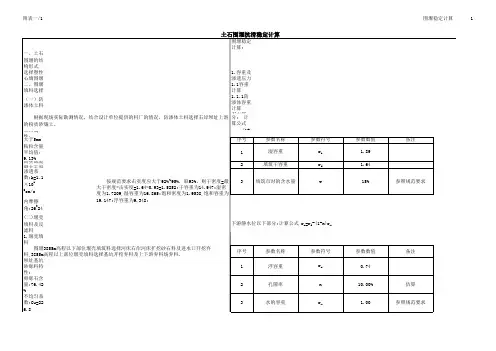

堤防计算参数计算(围堰、堤防、土石坝渗流稳定、抗滑稳定计算参数计算)

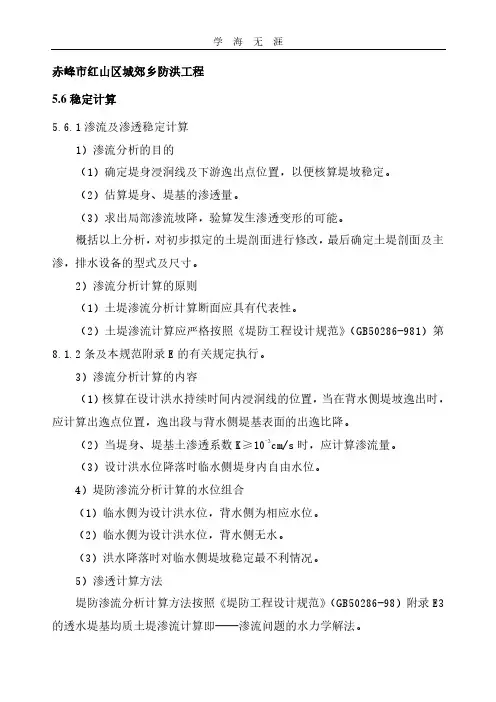

赤峰市红山区城郊乡防洪工程5.6稳定计算5.6.1渗流及渗透稳定计算1）渗流分析的目的（1）确定堤身浸润线及下游逸出点位置，以便核算堤坡稳定。

（2）估算堤身、堤基的渗透量。

（3）求出局部渗流坡降，验算发生渗透变形的可能。

概括以上分析，对初步拟定的土堤剖面进行修改，最后确定土堤剖面及主渗，排水设备的型式及尺寸。

2）渗流分析计算的原则（1）土堤渗流分析计算断面应具有代表性。

（2）土堤渗流计算应严格按照《堤防工程设计规范》（GB50286-981）第8.1.2条及本规范附录E的有关规定执行。

3）渗流分析计算的内容（1）核算在设计洪水持续时间内浸润线的位置，当在背水侧堤坡逸出时，应计算出逸点位置，逸出段与背水侧堤基表面的出逸比降。

（2）当堤身、堤基土渗透系数K≥10-3cm/s时，应计算渗流量。

（3）设计洪水位降落时临水侧堤身内自由水位。

4）堤防渗流分析计算的水位组合（1）临水侧为设计洪水位，背水侧为相应水位。

（2）临水侧为设计洪水位，背水侧无水。

（3）洪水降落时对临水侧堤坡稳定最不利情况。

5）渗透计算方法堤防渗流分析计算方法按照《堤防工程设计规范》（GB50286-98）附录E3的透水堤基均质土堤渗流计算即——渗流问题的水力学解法。

6）土堤渗流分析计算计算锡泊河左岸（0-468）横断面，堤高 5.05米（P=2%），半支箭左岸（0+302.25）横断面，堤高6.46米（P=2%），该两段堤防均属于 2级堤防，堤防渗流计算断面采用1个断面计算即可。

采用《堤防工程设计规范》中透水堤基均质土堤下游坡无排水设备或有贴坡式排水稳定渗流计算公式：TH L TH H D 88.0m k q q 11210++−+=）（ （E.3.1）H m m b 121+−+=）（H H L （E2.1-3）11112m m H L +=∆ （E2.1-4） 当K≤k 0时h 0=a+H 2=q÷⎭⎬⎫⎩⎨⎧+++⎥⎦⎤⎢⎣⎡++++•T H a m T K H a m H m m K 44.0)(5.0)5.0()5.0(122022222+H 2 ……………（E.3.2-2） 对于各种情况下坝体浸润线均可按下式确定X=k·T 'q h y −+k '2202q h y − ……………（E.3.2-6）式中：q'= ）（0211120211m 2m 2k h m H L h H −++−+0211010m k h m H L h H T −+−（E.3.2-7）k ——堤身渗透系数； k 0——堤基渗透系数；H 1——水位到坝脚的距离（m ）； H 2——下游水位（m ）； H ——堤防高度（m ）；q ——单位宽度渗流量（m 3/s·m ）； m 1——上游坡坡率，m 1=3.0；m2——下游坡坡率，m2=3.0；b——坝体顶部宽度6.0m；h0——下游出逸点高度（m）；锡伯河采用数据列表如下：正常工况锡伯河渗流计算结果表锡伯河防洪堤筑堤土为低液限粉土，基础为砂砾基础，强透水地基，堤身部分为相对不透水层，基础和堤身渗透系数相差100倍以上，下游无水，经计算堤身和堤脚无无出逸点，渗流稳定。

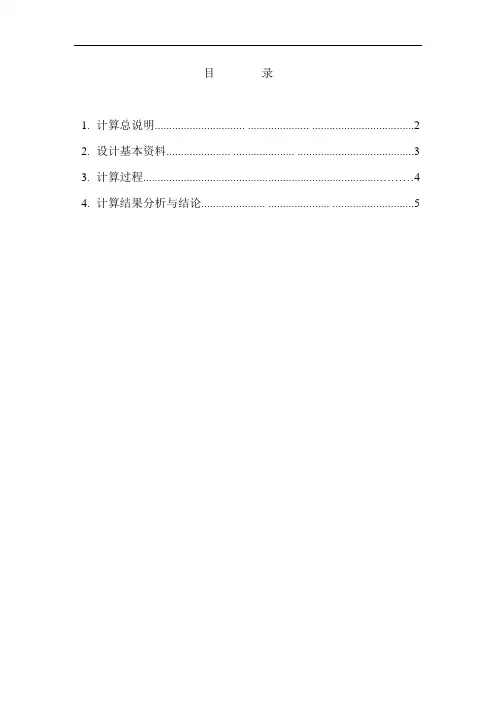

目录1.计算总说明............................... ..................... .. (2)2.设计基本资料...................... ..................... . (3)3.计算过程 (4)4.计算结果分析与结论...................... ..................... . (5)1、计算总说明1.1 计算目的与要求施工单位对充（吹）填砂取样实验，充（吹）填砂的内摩擦角与原设计计算采用的数值有差异，需用施工单位现场的实验数值对围堰边坡稳定计算进行复核。

根据充（吹）填砂施工单位实验数值，充（吹）填砂采用水下摩擦角16°，水上摩擦角20°进行边坡稳定复核。

由于东、西岸围堰设计断面一致，基础均为中、粗砂，可以采用东、西岸围堰最大断面进行复核，即东岸围堰6-6断面。

1.2 主要计算原则和方法从受力性能上说，袋装砂实质上是一种加筋土坝。

计算采用瑞典圆弧法。

计算采用北京理正边坡稳定分析软件6.0版，边坡稳定分析采用凝聚力C p 模型计算。

p C式中，C p ——拟凝聚力，R f ——单位厚度土工合成材料试样（纵向）中筋材的极限抗拉强度；S y——土工合成材料层间距；K p——被动土压力系数。

单位厚度土工合成材料试样（纵向）中筋材的极限抗拉强度为30kn。

施工时，根据实际水位，水上土工合成材料层间距为0.7m，水下土工合成材料层间距0.5m，为简化计算，水上、水下土工合成材料层间距均按0.7m计。

砂的内摩擦角水上水下统一按16度计。

C p=30*1.33/2*0.7=28.5kpa。

1.3 主要计算内容根据GB50286-2013《堤防工程设计规范》，抗滑稳定计算分为正常运用条件和非常运用条件。

正常运用条件计算工况如下：1）临水侧为设计洪水位和防洪高水位，稳定渗流期的背水侧堤坡的稳定；2）设计洪水位和防洪高水位骤降期，临水侧堤坡的稳定。

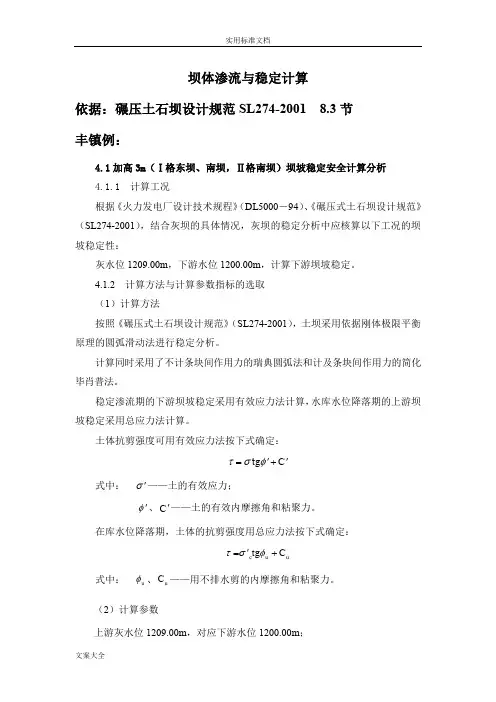

坝体渗流与稳定计算依据：碾压土石坝设计规范SL274-2001 8.3节 丰镇例：4.1加高3m （Ⅰ格东坝、南坝，Ⅱ格南坝）坝坡稳定安全计算分析 4.1.1 计算工况根据《火力发电厂设计技术规程》（DL5000－94）、《碾压式土石坝设计规范》（SL274-2001），结合灰坝的具体情况，灰坝的稳定分析中应核算以下工况的坝坡稳定性：灰水位1209.00m ，下游水位1200.00m ，计算下游坝坡稳定。

4.1.2 计算方法与计算参数指标的选取 （1）计算方法按照《碾压式土石坝设计规范》（SL274-2001），土坝采用依据刚体极限平衡原理的圆弧滑动法进行稳定分析。

计算同时采用了不计条块间作用力的瑞典圆弧法和计及条块间作用力的简化毕肖普法。

稳定渗流期的下游坝坡稳定采用有效应力法计算，水库水位降落期的上游坝坡稳定采用总应力法计算。

土体抗剪强度可用有效应力法按下式确定：C tg '+''=φστ式中： σ'——土的有效应力；φ'、C '——土的有效内摩擦角和粘聚力。

在库水位降落期，土体的抗剪强度用总应力法按下式确定：u u c C tg +'=φστ式中： u φ、u C ——用不排水剪的内摩擦角和粘聚力。

（2）计算参数上游灰水位1209.00m ，对应下游水位1200.00m ；计算采用的相关材料物理力学指标见表4-1表4-1 计算采用的物理力学指标项 目 干容重d γ（kN/m 3） 湿容重湿γ（kN/m 3） 饱和容重sat γ（kN/m 3）粘结力 c （kN/m 2）内摩擦角φ(°)坝体土 17.3 17.5 21.0 20 21 库区灰24.0 0 30 固结灰15.720.050354.1.3 浸润线计算采用均质坝浸润线计算原理进行计算。

经计算得浸润线方程为：92.422.22+=x y 4.1.4 计算方案和计算结果根据坝体各部分填土性质，进行各土层划分（见图4-1），计算中对可能的弧顶、弧脚位置进行了组合，各种组合方案见表4-2，计算工况下各方案的计算结果见表4-2，通过计算得到最危险的划弧（见图4-2）。

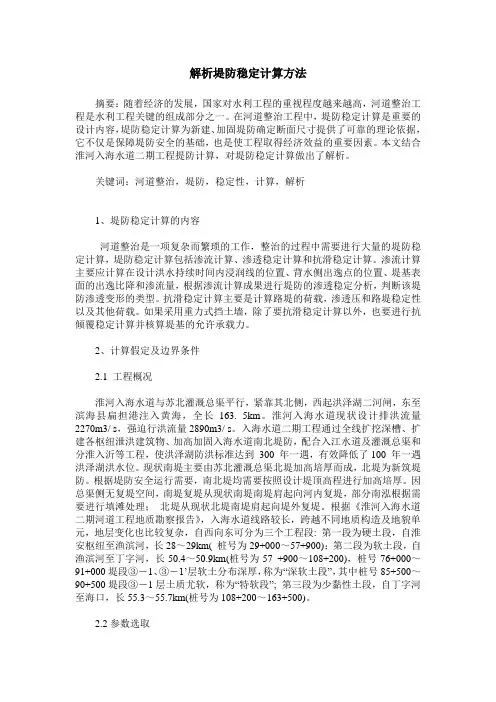

解析堤防稳定计算方法摘要：随着经济的发展，国家对水利工程的重视程度越来越高，河道整治工程是水利工程关键的组成部分之一。

在河道整治工程中，堤防稳定计算是重要的设计内容，堤防稳定计算为新建、加固堤防确定断面尺寸提供了可靠的理论依据，它不仅是保障堤防安全的基础，也是使工程取得经济效益的重要因素。

本文结合淮河入海水道二期工程提防计算，对堤防稳定计算做出了解析。

关键词：河道整治，堤防，稳定性，计算，解析1、堤防稳定计算的内容河道整治是一项复杂而繁琐的工作，整治的过程中需要进行大量的堤防稳定计算，堤防稳定计算包括渗流计算、渗透稳定计算和抗滑稳定计算。

渗流计算主要应计算在设计洪水持续时间内浸润线的位置、背水侧出逸点的位置、堤基表面的出逸比降和渗流量，根据渗流计算成果进行堤防的渗透稳定分析，判断该堤防渗透变形的类型。

抗滑稳定计算主要是计算路堤的荷载，渗透压和路堤稳定性以及其他荷载。

如果采用重力式挡土墙，除了要抗滑稳定计算以外，也要进行抗倾覆稳定计算并核算堤基的允许承载力。

2、计算假定及边界条件2.1 工程概况淮河入海水道与苏北灌溉总渠平行，紧靠其北侧，西起洪泽湖二河闸，东至滨海县扁担港注入黄海，全长163. 5km。

淮河入海水道现状设计排洪流量2270m3/ s，强迫行洪流量2890m3/ s。

入海水道二期工程通过全线扩挖深槽、扩建各枢纽泄洪建筑物、加高加固入海水道南北堤防，配合入江水道及灌溉总渠和分淮入沂等工程，使洪泽湖防洪标准达到300 年一遇，有效降低了100 年一遇洪泽湖洪水位。

现状南堤主要由苏北灌溉总渠北堤加高培厚而成，北堤为新筑堤防。

根据堤防安全运行需要，南北堤均需要按照设计堤顶高程进行加高培厚。

因总渠侧无复堤空间，南堤复堤从现状南堤南堤肩起向河内复堤，部分南泓根据需要进行填滩处理；北堤从现状北堤南堤肩起向堤外复堤。

根据《淮河入海水道二期河道工程地质勘察报告》，入海水道线路较长，跨越不同地质构造及地貌单元，地层变化也比较复杂，自西向东可分为三个工程段: 第一段为硬土段，自淮安枢纽至渔滨河，长28～29km( 桩号为29+000～57+900)；第二段为软土段，自渔滨河至丁字河，长50.4～50.9km(桩号为57 +900～108+200)，桩号76+000～91+000堤段③－1、③－1’层软土分布深厚，称为“深软土段”，其中桩号85+500～90+500堤段③－1层土质尤软，称为“特软段”; 第三段为少黏性土段，自丁字河至海口，长55.3～55.7km(桩号为108+200～163+500)。

水利工程常用计算公式水利工程是涉及水资源的开发、利用和保护的工程科学。

在水利工程设计和计算中，常用的计算公式有很多，包括流量计算公式、水头计算公式、堤坝稳定性计算公式等。

下面将介绍一些水利工程中常用的计算公式。

1.流量计算公式：(1)基本流量计算公式Q=A×V其中，Q表示流量，A表示过流面积，V表示流速。

(2)曼宁公式Q=K×A×R^1/2×S^1/2其中，Q表示流量，A表示过流面积，R表示水力半径，S表示水流坡度，K表示修正系数。

(3)流速计算公式V=Ks×R^2/3×S^1/2其中，V表示流速，R表示水力半径，S表示水流坡度，Ks表示水力坡降系数。

2.水头计算公式：(1)流态水头计算公式H=Hs+Hf+Hw+Ha其中，H表示水头，Hs表示静水头，Hf表示摩擦水头，Hw表示加速水头，Ha表示动能水头。

(2)能量平衡公式H=P×γ/(Q×g)其中，H表示水头，P表示压力，γ表示单位体积重量，Q表示流量，g表示重力加速度。

3.堤坝稳定性计算公式：(1)滑动稳定性计算公式FS=ΣR×ΣF-ΣT×ΣN其中，FS表示稳定安全系数，ΣR表示抗力，ΣF表示作用力，ΣT表示扭矩，ΣN表示正向力。

(2)翻转稳定性计算公式MR = 0.5 × W × H^2 × sinθ其中，MR表示滑动弯矩，W表示堆坝重力作用力，H表示堆坝高度，θ表示翻转角度。

4.泵站计算公式：(1)泵站流量计算公式Q=n×H×10/η其中，Q表示泵站流量，n表示泵的数量，H表示扬程，η表示泵的效率。

(2)泵站功率计算公式P=Q×H/75其中，P表示泵站功率，Q表示泵站流量，H表示扬程。

这只是水利工程中常用的一些计算公式，实际上还有很多其他的计算公式，如水力学计算公式、水位计算公式等。

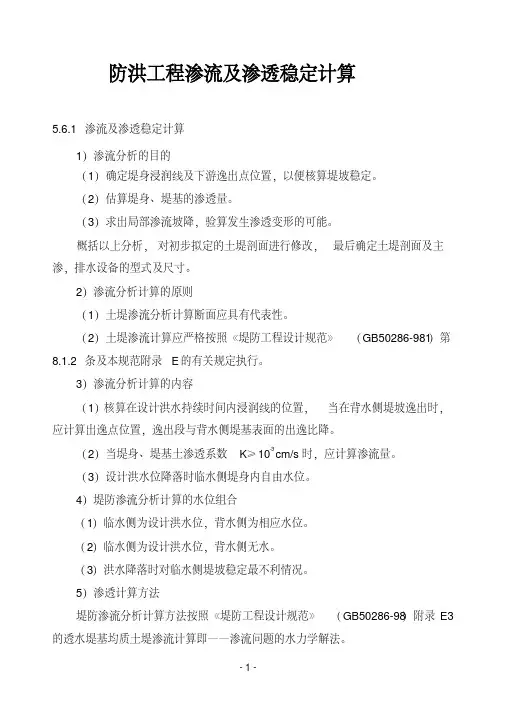

防洪工程渗流及渗透稳定计算5.6.1渗流及渗透稳定计算1）渗流分析的目的（1）确定堤身浸润线及下游逸出点位置，以便核算堤坡稳定。

（2）估算堤身、堤基的渗透量。

（3）求出局部渗流坡降，验算发生渗透变形的可能。

概括以上分析，对初步拟定的土堤剖面进行修改，最后确定土堤剖面及主渗，排水设备的型式及尺寸。

2）渗流分析计算的原则（1）土堤渗流分析计算断面应具有代表性。

（2）土堤渗流计算应严格按照《堤防工程设计规范》（GB50286-981）第8.1.2条及本规范附录E的有关规定执行。

3）渗流分析计算的内容（1）核算在设计洪水持续时间内浸润线的位置，当在背水侧堤坡逸出时，应计算出逸点位置，逸出段与背水侧堤基表面的出逸比降。

（2）当堤身、堤基土渗透系数K≥10-3cm/s时，应计算渗流量。

（3）设计洪水位降落时临水侧堤身内自由水位。

4）堤防渗流分析计算的水位组合（1）临水侧为设计洪水位，背水侧为相应水位。

（2）临水侧为设计洪水位，背水侧无水。

（3）洪水降落时对临水侧堤坡稳定最不利情况。

5）渗透计算方法堤防渗流分析计算方法按照《堤防工程设计规范》（GB50286-98）附录E3的透水堤基均质土堤渗流计算即——渗流问题的水力学解法。

6）土堤渗流分析计算计算锡泊河左岸（0-468）横断面，堤高5.05米（P=2%），半支箭左岸（0+302.25）横断面，堤高 6.46米（P=2%），该两段堤防均属于 2级堤防，堤防渗流计算断面采用1个断面计算即可。

采用《堤防工程设计规范》中透水堤基均质土堤下游坡无排水设备或有贴坡式排水稳定渗流计算公式：T H LT H H D88.0m k q q11210）（（E.3.1）Hm m b 121）（H HL （E2.1-3）11112m m H L（E2.1-4）当K ≤ｋ0时h 0=a+H 2=q ÷TH am T K H am H m mK 44.0)(5.0)5.0()5.0(122022222+H 2……………（E.3.2-2）对于各种情况下坝体浸润线均可按下式确定X=k ·T'0q h y+k'2202q h y……………（E.3.2-6）式中：q'= ）（021112211m 2m 2kh m H Lh H +0211010m k h m H Lh H T（E.3.2-7）k ——堤身渗透系数；k 0——堤基渗透系数；H 1——水位到坝脚的距离（m ）；H 2——下游水位（m ）；H ——堤防高度（m ）；q ——单位宽度渗流量（m 3/s ·m ）；m 1——上游坡坡率，m 1=3.0；m2——下游坡坡率，m2=3.0；b——坝体顶部宽度 6.0m；h0——下游出逸点高度（m）；锡伯河采用数据列表如下：物理特性筑堤土料单层堤基土质低液限粉土圆砾渗透系数（cm/s） 2.7×10-4 3.2×10-1摩擦角（度）26 32粘结力（kpa）35 0半支箭采用数据列表如下：物理特性筑堤土料双层堤基土质低液限粉土4m段粉土6m段圆砾渗透系数（cm/s） 2.7×10-44m段 3.16m段 1.8×10-1摩擦角（度）26 4m段26.36m段31 粘结力（kpa）35 4m段216m段0 渗流计算结果正常工况锡伯河渗流计算结果表工况H1（m）q（m3/d·m）q'（m3/d·m）设计深 2.08 146.84 168锡伯河浸润线计算结果：X 6.240 8.562 20.175 29.465 Y 2.080 1.557 0.847 0.278锡伯河防洪堤筑堤土为低液限粉土，基础为砂砾基础，强透水地基，堤身部分为相对不透水层，基础和堤身渗透系数相差100倍以上，下游无水，经计算堤身和堤脚无无出逸点，渗流稳定。

堤防整体稳定计算书-个人例子分享1.1 堤防整体稳定计算（1）计算方法根据《堤防工程设计规范》GB50286-2013进行抗滑稳定计算。

计算软件采用河海大学开发的AUTOBANK7.0水工结构分析系统。

计算方法为简化毕肖普法，计算公式如下：[]{}∑∑+±'+'+'-±=]/sin )[()/tan tan 1/(sec tan sec sec )(R M a V W K a a b c a ub a V W K C式中：K ——土坡稳定安全系数W ——土条重。

V ——垂直地震惯性力（V 向上为负，向下为正） u ——作用于土条底面的孔隙压力（KN/m 2）α——条块重力线与通过此条块底面中点的半径之间的夹角（°）b ——土条的宽度''、c ——土条底面的有效凝聚力（KN/m 2）和有效内摩擦角（°）Mc ——水平地震惯性力对圆心的力矩（KN ?m ）R ——圆弧半径（m ）（2）计算工况水位组合根据《堤防工程设计规范》，并结合工程情况和水文条件，本工程按施工期、正常运行期、水位骤降期三种工况进行整体稳定分析计算。

施工期工况临水坡水位一般为常水位，堤后一般采用地下水位；正常运行期临水侧取设计洪水位，背水侧取地表高程；水位降落期工况临水侧取骤降36h 的水位，背水侧取地表水位。

（3）计算断面选取某河道堤岸结构型式主要分拓浚式斜坡式复合、回填河道直斜复合式断面两种。

本次堤防稳定计算选取各典型断面进行整体稳定分析。

根据本阶段地质提供的资料，选取8个典型断面和最不利断面进行计算。

（4）各土层物理力学指标a.地质指标取用分析根据《堤防工程设计规范》（GB50286-2013），在计算正常运行期、水位骤降期工况的安全系数时，采用建议值的固结快剪指标。

施工期采用总应力法，对应使用快剪指标。

在计算中，根据地质提供的快剪建议值计算，对于由Ⅲ3层淤泥和Ⅲ1层淤泥质粉质粘土控制的土层堤防设计断面安全系数很难达到1.0以上，由于本工程为拓浚河道，堤顶增加土体荷载较小，相对对地面以下土体扰动很小，原有土体大多仍保持原有饱和固结状态，施工期若采用快剪建议值指标，很多断面的安全系数都在0.7、0.8左右，需在设计断面基础上再退堤20m 甚至更远增加综合坡比，或采用地基处理措施，安全系数才能达到1.0以上，这会使工程的投资增大很多以及对征地等政策处理造成困难，计算采用快剪指标是不合适的。

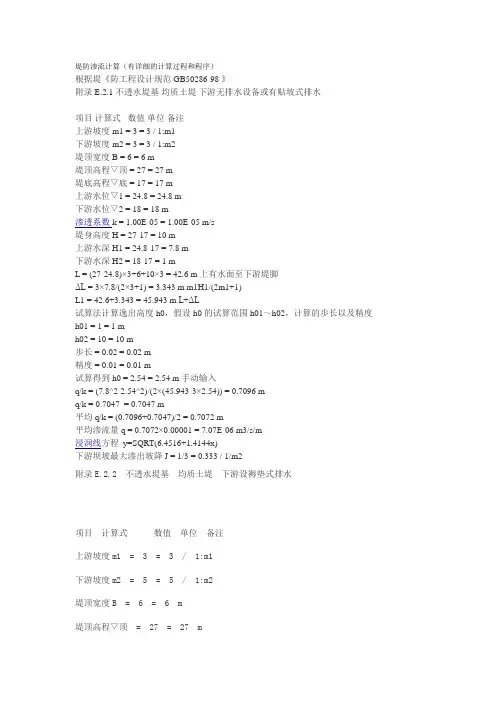

堤防渗流计算（有详细的计算过程和程序）根据堤《防工程设计规范GB50286-98 》附录E.2.1 不透水堤基均质土堤下游无排水设备或有贴坡式排水项目计算式数值单位备注上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 3 = 3 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m渗透系数k = 1.00E-05 = 1.00E-05 m/s堤身高度H = 27-17 = 10 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×3 = 42.6 m 上有水面至下游堤脚ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 42.6+3.343 = 45.943 m L+ΔL试算法计算逸出高度h0，假设h0的试算范围h01～h02，计算的步长以及精度h01 = 1 = 1 mh02 = 10 = 10 m步长 = 0.02 = 0.02 m精度 = 0.01 = 0.01 m试算得到h0 = 2.54 = 2.54 m 手动输入q/k = (7.8^2-2.54^2)/(2×(45.943-3×2.54)) = 0.7096 mq/k = 0.7047 = 0.7047 m平均q/k = (0.7096+0.7047)/2 = 0.7072 m平均渗流量q = 0.7072×0.00001 = 7.07E-06 m3/s/m浸润线方程 y=SQRT(6.4516+1.4144x)下游坝坡最大渗出坡降J = 1/3 = 0.333 / 1/m2附录E.2.2 不透水堤基均质土堤下游设褥垫式排水项目计算式数值单位备注上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m褥垫长度Lr = 5 = 5 m 到下游堤脚渗透系数k = 1.00E-05 = 1.00E-05 m/s堤身高度H = 27-17 = 10 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×5-5 = 57.6 m 上游水面至褥垫ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 57.6+3.343 = 60.943 m L+ΔL逸出高度h0 = SQRT(60.943^2+7.8^2)-60.943 = 0.497 m 排水体工作长度a0 = 0.497/2 = 0.249 m h0/2q/k = 0.497 = 0.497 m h0渗流量q = 0.497×0.00001 = 4.97E-06 m3/s/m浸润线方程 y=SQRT(0.247-0.994x)下游坝坡最大渗出坡降J = 1/5 = 0.2 / 1/m2附录E.2.3 不透水堤基均质土堤下游设棱体排水项目计算式数值单位备注上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m棱体顶高程 = 19 = 19 m 到下游堤脚棱体临水坡坡率m3 = 2 = 2 / 1:m3渗透系数k = 1.00E-05 = 1.00E-05 m/s堤身高度H = 27-17 = 10 m棱体高度HL = 19-17 = 2 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×5-2×5-2×2 = 48.6 m 上游水面至棱体ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 48.6+3.343 = 51.943 m L+ΔL系数c = 1.115 = 1.115 / 与m3有关逸出高度h0 = 1+SQRT((1.115×51.943)^2+(7.8-1)^2)-1.115×51.943 = 1.398 m q/k = (7.8^2+1.398^2)/(2×51.943) = 0.604 m渗流量q = 0.604×0.00001 = 6.04E-06 m3/s/m浸润线方程 y=SQRT(1.9544-1.208x)下游坝坡最大渗出坡降J = 1/5 = 0.2 / 1/m2附录E.3.1 透水堤基无排水附录E.3.1 透水堤基均质土堤下游无排水设备或有贴坡式排水项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m透水地基底高程▽底 = 7 = 7 m 不透水地基顶高程上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m渗透系数k = 1.00E-05 = 1.00E-05 m/s堤基渗透系数k0 = 5.00E-05 = 5.00E-05 m/s2.不透水堤基对应渗流量计算堤身高度H = 27-17 = 10 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×5 = 62.6 m 上有水面至下游堤脚ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 62.6+3.343 = 65.943 m L+ΔL试算法计算逸出高度h0，假设h0的试算范围h01～h02，计算的步长以及精度h01 = 1 = 1 mh02 = 10 = 10 m步长 = 0.02 = 0.02 m精度 = 0.01 = 0.01 m试算得到h0 = 2.54 = 2.8 m 程序计算q/k = (7.8^2-2.8^2)/(2×(65.943-5×2.8)) = 0.5102 mq/k = 0.5011 = 0.5011 m平均q/k = (0.5102+0.5011)/2 = 0.5057 m平均渗流量qD = 0.5057×0.00001 = 5.06E-06 m3/s/m浸润线方程 y=SQRT(7.84+1.0114x)下游坝坡最大渗出坡降J = 1/5 = 0.2 / 1/m23.堤基渗流量计算透水地基厚度T = 17-7 = 10 m堤基渗流量q基 = 0.00005×(7.8-1)×10/(62.6+5×7.8+0.88×10) = 3.08E-05 m3/s/m4.总渗流量 = 0.00000506+0.0000308 = 3.59E-05 m3/s/m5.浸润线计算h01 = 1 = 1 mh02 = 10 = 10 m步长 = 0.001 = 0.001 m精度 = 0.001 = 0.001 m试算得到h0 = 2.0361 = 1.894 m 程序计算q“ = 3.55212E-05 = 3.55E-05 m3/s/m浸润线方程 x=14.0766(y-1.894)+0.1408(y^2-3.5872)附录E.3.2 透水堤基均质土堤下游设褥垫式排水项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m透水地基底高程▽底 = 7 = 7 m 不透水地基顶高程上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m褥垫长度Lr = 5 = 5 m 到下游堤脚渗透系数k = 1.00E-05 = 1.00E-05 m/s堤基渗透系数k0 = 5.00E-05 = 5.00E-05 m/s2.不透水堤基对应渗流量计算堤身高度H = 27-17 = 10 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×5-5 = 57.6 m 上游水面至褥垫ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 57.6+3.343 = 60.943 m L+ΔL逸出高度h0 = SQRT(60.943^2+7.8^2)-60.943 = 0.497 m排水体工作长度a0 = 0.497/2 = 0.249 m h0/2q/k = 0.497 = 0.497 m h0渗流量qD = 0.497×0.00001 = 4.97E-06 m3/s/m浸润线方程 y=SQRT(0.247-0.994x)下游坝坡最大渗出坡降J = 1/5 = 0.2 / 1/m22.堤基渗流量计算透水地基厚度T = 17-7 = 10 m堤基渗流量q基 = 0.00005×(7.8-1)×10/(57.6+5×7.8+0.88×10) = 3.23E-05 m3/s/m3.总渗流量 = 0.00000497+0.00003226 = 3.72E-05 m3/s/m4.浸润线计算逸出高度h0 = 0.00003723/(0.00001+0.00005/0.44) = 0.301 mq“ = 4.4223E-05 = 4.42E-05 m3/s/m浸润线方程 x=11.3071(y-0.301)+0.1131(y^2-0.0906)附录E.4 不稳定渗流计算附录E.4 不稳定渗流计算项目计算式数值单位备注上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m土的孔隙率n = 88.00% = 88.00% / 到下游堤脚土的饱和度SW％ = 50.00% = 50.00% / 到下游堤脚渗透系数k = 1.00E-05 = 1.00E-05 m/s洪水持续时间t = 11 = 11 天 950400妙土的有效孔隙率n0 = 0.88×(1-0.5) = 44.00% / 到下游堤脚上游水位处堤宽b“ = 6+(27-24.8)×(3+5) = 23.6 m上游水深H = 24.8-17 = 7.8 m渗流在背坡出现所需时间T = 0.44×7.8×(3+5+23.6/7.8)/(4×0.00001) = 946000 s 10.949天洪水持续时间t = 11天 > 10.949天不需计算浸润线锋面距迎水坡脚距离L浸润线锋面距迎水坡脚距离L = 2×SQRT(0.00001×7.8×946000/0.44) = 25.9 m m1H1/(2m1+1)附录E.5 背水坡渗流出口比降计算项目计算式数值单位备注1.计算参数下游坡度m2 = 5 = 5 / 1:m2堤底高程▽底 = 17 = 17 m下游水位▽2 = 18 = 18 m逸出高度h0 = 2.54 = 2.54 m下游水深H2 = 18-17 = 1 m2.不透水地基逸出坡降计算2.1 下游无水时渗出点A坡降Jo = 1/SQRT(1+5^2) = 0.196 /堤坡与不透水面交点B坡降Jo = 1/5 = 0.2 / 1/m22.2 下游有水时渗出段AB内的点计算点高程 = 19 = 19 m AB段(18~19.54)内y = 19-17 = 2 / AB段(2.54~1)内渗出点A坡降Jo = 1/SQRT(1+5^2) = 0.196 /n = 0.25×1/2.54 = 0.098 /计算点坡降J = 0.196×((2.54-1)/(2-1))^0.098 = 0.204 / 在下游坡面渗出浸没段BC内的点适用于y/H2<0.95y = 17.7-17 = 0.7 / BC段(0~0.95)内背坡与水平面夹角απ = atan(1/5) = 0.197 rad 11.287度α = 0.197/π = 0.063 /a0 = 1/(2×(0.063×(5+0.5)×SQRT(1+5^2))) = 0.283 /b0 = 5/(2×(5+0.5)^2) = 0.083 /1/2α-1 1/(2×0.063)-1 = 6.937 /计算点坡降J = 0.283×(0.7/1)^6.937/(1+0.083×1/(2.54-1)) = 0.023 / 3.透水地基逸出坡降计算3.1 下游无水时渗出段AB内的点计算点高程 = 19 = 19 m AB段(17~19.54)内y = 19-17 = 2 / AB段(0~2.54)内计算点坡降J = 1/SQRT(1+5^2)×(2.54/2)^0.25 = 0.208 /地基段BC内的点计算点与堤脚距离x = 3 = 3 m计算点坡降J = 1/(2×SQRT(5))×SQRT(2.54/3) = 0.206 /3.2 下游有水时渗出段AB内的点计算点高程 = 19 = 19 m AB段(18~19.54)内y = 19-17 = 2 / AB段(1~2.54)内计算点坡降J = 1/SQRT(1+5^2)×(2.54/2)^0.25 = 0.208 /浸没坡段BC内的点y = 17.7-17 = 0.7 / BC段(0~2.54)内背坡与水平面夹角απ = atan(1/5) = 0.197 rad 11.287度α = 0.197/π = 0.063 /α1 = 1/(1+0.063) = 0.941 / 1/(1+α)l1 = 2.54×5 = 12.7 / h0×m2l2 = 1×5 = 5 / H2×m2r = 0.7×5 = 3.5 / y×m2计算点坡降J = 0.234 = 0.234 / 在下游坡面渗出浸没地基面段CD内的点计算点距堤脚距离x = 2 = 2 m计算点坡降J = 0.108 = 0.108 / 在下游坡面渗出附录E.6 水位降落时均质土堤的浸润线项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / 1:m1堤底高程▽底 = 17 = 17 m堤身土料渗透系数k = 1.00E-05 = 1.00E-05 m/s ＝ 0.001cm/s ＝ 0.864m/d 土体的孔隙率n = 39.70% = 39.70% /降前水位▽1 = 27 = 27 m 0.0003125m/s降后水位▽0 = 20 = 20 m 0.00023148m/s水位降落所需时间T = 22 = 22 h = 79200 秒 = 0.9167 天计算上游浸润线时间t = 15 = 15 h = 54000 秒 = 0.625 天2.h0(t)计算降前水深H1 = 27-17 = 10 m ▽1-▽底降后水深H0 = 20-17 = 3 m ▽0-▽底降距H = 10-3 = 7 m H1-H0水位降落的速度V = 7/(22/24) = 7.636 m/d = 0.00009m/s= 0.00212m/h百分数α = 113.7×(0.0001175)^(0.607^(6+log(0.001)))/100 = 15.03% / 公式一给水度μ = 0.1503×0.397 = 0.0597 /k/(μV) = 0.864/(0.0597×7.636) = 1.895 / 1/10<k/(μV)<60，需要计算浸润线0.31H(1/T)(k/(μV))1/4 = 0.31×7×1/79200×(1.895)^(1/4) = 0.0000321 /h0(t) = 7-0.0000321th0(t) = 7-0.0000321×54000 = 5.2666 m t = 15h = 54000s3.试算法计算t时刻渗流量q(t)和上游坡出渗点高度he(t)he(t)1 = 3+0.01 = 3.01 m H0+Stephe(t)2 = 3+5.2666 = 8.267 m H0+h0(t)步长Step = 0.01 = 0.01 m精度 = 0.001 = 0.001 mL = 10×3 = 30 m H1×m1试算得到he(t) = 5.34 = 5.34 m 程序计算q/k1 = ((3+5.2666)^2-5.34^2)/(2×(30-3×5.34)) = 1.424 mq/k2 = (5.34-3)/3×(1+ln(5.34/(5.34-3))) = 1.424 m平均q/k = (1.424+1.424)/2 = 1.424 m平均渗流量q = 1.424×0.00001 = 1.42E-05 m3/s/m4.计算t时刻上游段浸润线[H0+h0(t)]2 = (3+5.2666)^2 = 68.3367 m22q/k = 2×1.424 = 2.848 m浸润线方程 y=SQRT(68.3367-2.848x)附录E.7.1 背水侧无限长双层堤基渗流计算和覆盖的计算附录E.7 双层堤基渗流计算和覆盖的计算附录E.7.1 背水侧无限长双层堤基渗流计算和覆盖的计算项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / ( 1:m1 )下游坡度m2 = 5 = 5 / ( 1:m2 )堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m弱透水地基底高程▽弱 = 7 = 10 m强透水地基底高程▽强 = 7 = 5 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m堤底高程▽底 = 17 = 17 m迎水侧有限长度L = 100 = 100 m堤身土料渗透系数k = 1.00E-05 = 1.00E-05 m/s ( ＝ 0.001cm/s ＝ 0.864m/d ) 弱透水堤基渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 强透水堤基渗透系数k0 = 7.00E-03 = 7.00E-03 m/s ( ＝ 0.7cm/s ＝ 604.8m/d )2.越流系数A计算k0/k1 = 0.007/0.00005 = 140 / ( 属于双层堤基 )堤身高度Hd = 27-17 = 10 m ( ▽顶-▽底 )上游水深H = 24.8-17 = 7.8 m ( ▽1-▽底 )弱透水层厚度T1 = 17-10 = 7 m ( ▽底-▽弱 )强透水层厚度T0 = 10-5 = 5 m ( ▽弱-▽强 )堤底宽度b = 6+10×(3+5) = 86 m ( B+Hd×(m1+m2) )越流系数A = SQRT(0.00005/(0.007×7×5)) = 0.014 m-13.弱透水层CD段承压水头计算(x以下游堤脚为原点，向下游为正)计算点坐标x = 10 = 10 m ( x>0 )h = 7.8×e^(-0.014×10)/(1+0.014×86-th(0.014×100)) = 5.142 m4.弱透水层CD段承压水头计算(x’以下游堤脚为原点，向上游为正)计算点坐标x’ = 10 = 10 m ( x’>0 )h = 7.8×(1+0.014×10)/(1+0.014×86-th(0.014×100)) = 6.743 m计算简图参看规范图E.7.1附录E.7.2 透水地基上弱透水层等厚有限长附录E.7 双层堤基渗流计算和覆盖的计算附录E.7.2 透水地基上弱透水层等厚有限长，强透水层无限长双层堤基渗流计算项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / ( 1:m1 )下游坡度m2 = 3 = 3 / ( 1:m2 )堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m弱透水地基底高程▽弱 = 7 = 10 m强透水地基底高程▽强 = 7 = 5 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m迎水侧有限长度L1 = 30 = 30 m ( 弱透水地基 )背水侧有限长度L2 = 100 = 100 m ( 弱透水地基 )堤身土料渗透系数k = 1.00E-05 = 1.00E-05 m/s ( ＝ 0.001cm/s ＝ 0.864m/d ) 弱透水堤基渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 强透水堤基渗透系数k0 = 7.00E-03 = 7.00E-03 m/s ( ＝ 0.7cm/s ＝ 604.8m/d ) 2.越流系数A计算k0/k1 = 0.007/0.00005 = 140 / ( >100，属于双层堤基 )弱透水层厚度T1 = 17-10 = 7 m ( ▽底-▽弱 )强透水层厚度T0 = 10-5 = 5 m ( ▽弱-▽强 )堤身高度Hd = 27-17 = 10 m ( ▽顶-▽底 )上游水面距不透水地基H = 24.8-5 = 19.8 m ( ▽1-▽强 )堤底距不透水地基H1 = 17-5 = 12 m ( ＝▽底-▽强＝ T1+T0 )弱透水层底距不透水地基H0 = 10-5 = 5 m ( ▽弱-▽强 )堤底宽度b = 6+10×(3+3) = 66 m ( B+Hd×(m1+m2) )越流系数A = SQRT(0.00005/(0.007×7×5)) = 0.014 m-1A(0.441T0) = 0.014×0.441×5 = 0.031 / ( <1，公式适用 )d’ 1/0.014×arth(0.031) = 2.215 m ( = 1/Aarth(A(0.441T0)) )3.试算法计算ζ以确定出逸段与非出逸段的分界点，假设ζ的试算范围ζ1～ζ2，计算的步长以及精度ζ 1 = 0.0001 = 0 m ( = precision )ζ 2 = 100 = 100 m ( = L2 )步长STEP = 0.01 = 0.01 m精度precision = 0.0001 = 0.0001 m试算得到ζ = 64.46 = 64.46 m ( 程序计算 )方程左边 = 0.105 = 0.105 m ( 程序计算 )方程右边 = 0.105 = 0.105 m ( 程序计算 )4.出逸段AB透水层水位计算(x以下游堤脚为原点，向下游为正)计算点坐标x = 10 = 10 m ( 0 < x < 35.54 = L2-ζ )h = 1.482 = 1.482 m5.非出逸段BC透水层水位计算(x’以弱透水层最下游点为原点，向上游为正)计算点坐标x’ = 10 = 10 m ( 0 < x’ < 64.46 = ζ )x’/T0 = 10/5 = 2 mΔ0 = (12-5)×0.441×5/(64.46+0.441×5) = 0.232 mΔx’/Δ0 = 0 = 0 mΔx’ = 0.232×0 = 0 mh = 5+(12-5)×(10+0.441×5)/(64.46+0.441×5)-0 = 6.282 m5.非出逸段BC透水层水位计算(x’以弱透水层最下游点为原点，向上游为正)计算点坐标x’ = 2.1 = 2.1 m ( 0 < x’ < 64.46 = ζ )x’/T0 = 2.1/5 = 0.42 mΔ0 = (12-5)×0.441×5/(64.46+0.441×5) = 0.232 mΔx’/Δ0 = 0.246 = 0.246 m ( 查表E.7.2 )Δx’ = 0.232×0.246 = 0.057 mh = 5+(12-5)×(2.1+0.441×5)/(64.46+0.441×5)-0.057 = 5.395 m附录E.7.2 透水地基上弱透水层不等厚或不均质附录E.7 双层堤基渗流计算和覆盖的计算附录E.7.2 透水地基上弱透水层不等厚或不均质，强透水层无限长双层堤基渗流计算项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / ( 1:m1 )下游坡度m2 = 5 = 5 / ( 1:m2 )堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m弱透水地基底高程▽弱 = 10 = 10 m强透水地基底高程▽强 = 7 = 7 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m弱透水层无限长强透水堤基渗透系数k0 = 7.00E-03 = 7.00E-03 m/s ( ＝ 0.7cm/s ＝ 604.8m/d ) 2.递推计算下游等效长度S下下游弱透水层分段数N = 3 = 3 段 ( 以不等厚或不均质分 )2.1递推计算段次 = 0 = 0强透水层厚度T0 = 10-7 = 3 m ( ▽弱-▽强 )等效长度S0 = 0 = 0 m ( 取0 )D0 = (1/0.022+0)/(1/0.022-0) = 1 /段次 = 1第1段渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第1段厚度t1 = 5 = 5 m第1段长度L1 = 6 = 6 m越流系数A1 = SQRT(0.00005/(0.007×3×5)) = 0.022 m-1β1 = 2×0.022×6 = 0.264 / ( 2AiLi )等效长度S1 = 1/0.022×(1×e^0.264-1)/(1×e^0.264+1) = 5.965 mD1 = (1/0.028+5.965)/(1/0.028-5.965) = 1.401 m段次 = 2第2段渗透系数k2 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第2段厚度t2 = 3 = 3 m第2段长度L2 = 10 = 10 m越流系数A2 = SQRT(0.00005/(0.007×3×3)) = 0.028 m-1β2 = 2×0.028×10 = 0.56 / ( 2AiLi )等效长度S2 = 1/0.028×(1.401×e^0.56-1)/(1.401×e^0.56+1) = 15.026 m D2 = (1/0.035+15.026)/(1/0.035-15.026) = 3.219 m ( ▽底-▽弱 )段次 = 3第3段渗透系数k3 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第3段厚度t3 = 2 = 2 m第3段长度L3 = 30 = 30 m越流系数A3 = SQRT(0.00005/(0.007×3×2)) = 0.035 m-1β3 = 2×0.035×30 = 2.1 / ( 2AiLi )等效长度S3 = 1/0.035×(3.219×e^2.1-1)/(3.219×e^2.1+1) = 26.477 m2.2下游等效长度S下 = 26.477 = 26.477 m ( 即等效长度S3 )3.递推计算下游等效长度S上上游弱透水层分段数N = 3 = 3 段 ( 以不等厚或不均质分 )3.1 递推计算段次 = 0 = 0强透水层厚度T0 = 15.026-3.219 = 11.807 m ( ▽弱-▽强 )等效长度S0 = 0 = 0 m ( 取0 )D0 = (1/0.018+0)/(1/0.018-0) = 1 /段次 = 1第1段渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第1段厚度t1 = 7 = 7 m第1段长度L1 = 10 = 10 m越流系数A1 = SQRT(0.00005/(0.007×3×7)) = 0.018 m-1β1 = 2×0.018×10 = 0.36 / ( 2AiLi )等效长度S1 = 1/0.018×(1×e^0.36-1)/(1×e^0.36+1) = 9.893 mD1 = (1/0.022+9.893)/(1/0.022-9.893) = 1.556 m段次 = 2第2段渗透系数k2 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第2段厚度t2 = 5 = 5 m第2段长度L2 = 6 = 6 m越流系数A2 = SQRT(0.00005/(0.007×3×5)) = 0.022 m-1β2 = 2×0.022×6 = 0.264 / ( 2AiLi )等效长度S2 = 1/0.022×(1.556×e^0.264-1)/(1.556×e^0.264+1) = 15.413 mD2 = (1/0.028+15.413)/(1/0.028-15.413) = 2.518 m ( ▽底-▽弱 )段次 = 3第3段渗透系数k3 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第3段厚度t3 = 3 = 3 m第3段长度L3 = 50 = 50 m越流系数A3 = SQRT(0.00005/(0.007×3×3)) = 0.028 m-1β3 = 2×0.028×50 = 2.8 / ( 2AiLi )等效长度S3 = 1/0.028×(2.518×e^2.8-1)/(2.518×e^2.8+1) = 34.03 m3.2 上游等效长度S上 = 34.03 = 34.03 m ( 即等效长度S3 )4. 背水侧弱透水层下各点的承压水头计算(x以下游堤脚原点，向下游为正)计算点坐标x = 10 = 10 m ( x > 0 )上下游水头差H = 24.8-18 = 6.8 m堤身高度Hd = 27-17 = 10 m ( ▽顶-▽底 )堤底宽度b = 6+10×(3+5) = 86 m ( B+Hd×(m1+m2) )计算点的承压水头h = (26.477-10)×6.8/(34.03+86+26.477) = 0.765 m ( x = 10m )附录E.7.4 递推公式计算盖重最后一个了，本堤防渗流计算到此结束，谢谢支持！附录E.7 双层堤基渗流计算和覆盖的计算附录E.7.4 递推公式计算盖重项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / ( 1:m1 )下游坡度m2 = 5 = 5 / ( 1:m2 )堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m弱透水地基底高程▽弱 = 10 = 10 m强透水地基底高程▽强 = 7 = 7 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m弱透水层无限长强透水堤基渗透系数k0 = 7.00E-03 = 7.00E-03 m/s ( ＝ 0.7cm/s ＝ 604.8m/d ) 2.递推计算下游等效长度S下下游弱透水层分段数N = 3 = 3 段 ( 以不等厚或不均质分 )2.1递推计算段次 = 0 = 0强透水层厚度T0 = 10-7 = 3 m ( ▽弱-▽强 )等效长度S0 = 0 = 0 m ( 取0 )D0 = (1/0.022+0)/(1/0.022-0) = 1 /段次 = 1第1段渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第1段厚度t1 = 5 = 5 m第1段长度L1 = 6 = 6 m是否有盖重无盖重盖重厚度t’ = 1 = 0 m盖重渗透系数k’ = 2.00E-06 = 2.00E-06 m/s ( ＝ 0.0002cm/s ＝ 0.1728m/d ) 等效厚度t1’ = 0.00005×0/0.000002 = 0 m等效总厚度tz’ = 5+0 = 5 m越流系数A1 = SQRT(0.00005/(0.007×3×5)) = 0.022 m-1β1 = 2×0.022×6 = 0.264 / ( 2AiLi )等效长度S1 = 1/0.022×(1×e^0.264-1)/(1×e^0.264+1) = 5.965 mD1 = (1/0.028+5.965)/(1/0.028-5.965) = 1.401 m段次 = 2第2段渗透系数k2 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第2段厚度t2 = 3 = 3 m第2段长度L2 = 10 = 10 m是否有盖重无盖重盖重厚度t’ = 1 = 0 m盖重渗透系数k’ = 2.00E-06 = 2.00E-06 m/s ( ＝ 0.0002cm/s ＝ 0.1728m/d ) 等效厚度t1’ = 0.00005×0/0.000002 = 0 m等效总厚度tz’ = 3+0 = 3 m越流系数A2 = SQRT(0.00005/(0.007×3×3)) = 0.028 m-1β2 = 2×0.028×10 = 0.56 / ( 2AiLi )等效长度S2 = 1/0.028×(1.401×e^0.56-1)/(1.401×e^0.56+1) = 15.026 mD2 = (1/0.016+15.026)/(1/0.016-15.026) = 1.633 m ( ▽底-▽弱 )段次 = 3第3段渗透系数k3 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第3段厚度t3 = 2 = 2 m第3段长度L3 = 30 = 30 m是否有盖重有盖重盖重厚度t’ = 1 = 1 m盖重渗透系数k’ = 7.00E-06 = 7.00E-06 m/s ( ＝ 0.0007cm/s ＝ 0.6048m/d ) 等效厚度t1’ = 0.00005×1/0.000007 = 7.143 m等效总厚度tz’ = 2+7.143 = 9.143 m越流系数A3 = SQRT(0.00005/(0.007×3×9.143)) = 0.016 m-1β3 = 2×0.016×30 = 0.96 / ( 2AiLi )等效长度S3 = 1/0.016×(1.633×e^0.96-1)/(1.633×e^0.96+1) = 38.758 m2.2下游等效长度S下 = 38.758 = 38.758 m ( 即等效长度S3 )3.递推计算下游等效长度S上上游弱透水层分段数N = 3 = 3 段 ( 以不等厚或不均质分 )3.1 递推计算段次 = 0 = 0强透水层厚度T0 = 15.026-1.633 = 13.393 m ( ▽弱-▽强 )等效长度S0 = 0 = 0 m ( 取0 )D0 = (1/0.018+0)/(1/0.018-0) = 1 /段次 = 1第1段渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第1段厚度t1 = 7 = 7 m第1段长度L1 = 10 = 10 m是否有盖重无盖重盖重厚度t’ = 0.5 = 0 m盖重渗透系数k’ = 7.00E-06 = 7.00E-06 m/s ( ＝ 0.0007cm/s ＝ 0.6048m/d ) 等效厚度t1’ = 0.00005×0/0.000007 = 0 m等效总厚度tz’ = 7+0 = 7 m越流系数A1 = SQRT(0.00005/(0.007×3×7)) = 0.018 m-1β1 = 2×0.018×10 = 0.36 / ( 2AiLi )等效长度S1 = 1/0.018×(1×e^0.36-1)/(1×e^0.36+1) = 9.893 mD1 = (1/0.015+9.893)/(1/0.015-9.893) = 1.349 m段次 = 2第2段渗透系数k2 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第2段厚度t2 = 5 = 5 m第2段长度L2 = 6 = 6 m是否有盖重有盖重盖重厚度t’ = 1 = 1 m盖重渗透系数k’ = 8.00E-06 = 8.00E-06 m/s ( ＝ 0.0008cm/s ＝ 0.6912m/d ) 等效厚度t1’ = 0.00005×1/0.000008 = 6.25 m等效总厚度tz’ = 5+6.25 = 11.25 m越流系数A2 = SQRT(0.00005/(0.007×3×11.25)) = 0.015 m-1β2 = 2×0.015×6 = 0.18 / ( 2AiLi )等效长度S2 = 1/0.015×(1.349×e^0.18-1)/(1.349×e^0.18+1) = 15.68 mD2 = (1/0.016+15.68)/(1/0.016-15.68) = 1.67 m ( ▽底-▽弱 )段次 = 3第3段渗透系数k3 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第3段厚度t3 = 3 = 3 m第3段长度L3 = 50 = 50 m是否有盖重有盖重盖重厚度t’ = 1 = 1 m盖重渗透系数k’ = 8.00E-06 = 8.00E-06 m/s ( ＝ 0.0008cm/s ＝ 0.6912m/d ) 等效厚度t1’ = 0.00005×1/0.000008 = 6.25 m等效总厚度tz’ = 3+6.25 = 9.25 m越流系数A3 = SQRT(0.00005/(0.007×3×9.25)) = 0.016 m-1β3 = 2×0.016×50 = 1.6 / ( 2AiLi )等效长度S3 = 1/0.016×(1.67×e^1.6-1)/(1.67×e^1.6+1) = 49.018 m3.2 上游等效长度S上 = 49.018 = 49.018 m ( 即等效长度S3 )4. 背水侧弱透水层下各点的承压水头计算(x以下游堤脚原点，向下游为正)计算点坐标x = 7 = 7 m ( x > 0 )上下游水头差H = 24.8-18 = 6.8 m堤身高度Hd = 27-17 = 10 m ( ▽顶-▽底 )堤底宽度b = 6+10×(3+5) = 86 m ( B+Hd×(m1+m2) )计算点的承压水头h = (38.758-7)×6.8/(49.018+86+38.758) = 1.243 m ( x = 7m )。

堤防渗流计算（有详细的计算过程和程序）根据堤《防工程设计规范GB50286-98 》附录E.2.1 不透水堤基均质土堤下游无排水设备或有贴坡式排水项目计算式数值单位备注上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 3 = 3 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m渗透系数k = 1.00E-05 = 1.00E-05 m/s堤身高度H = 27-17 = 10 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×3 = 42.6 m 上有水面至下游堤脚ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 42.6+3.343 = 45.943 m L+ΔL试算法计算逸出高度h0，假设h0的试算范围h01～h02，计算的步长以及精度h01 = 1 = 1 mh02 = 10 = 10 m步长 = 0.02 = 0.02 m精度 = 0.01 = 0.01 m试算得到h0 = 2.54 = 2.54 m 手动输入q/k = (7.8^2-2.54^2)/(2×(45.943-3×2.54)) = 0.7096 mq/k = 0.7047 = 0.7047 m平均q/k = (0.7096+0.7047)/2 = 0.7072 m平均渗流量q = 0.7072×0.00001 = 7.07E-06 m3/s/m浸润线方程 y=SQRT(6.4516+1.4144x)下游坝坡最大渗出坡降J = 1/3 = 0.333 / 1/m2附录E.2.2 不透水堤基均质土堤下游设褥垫式排水项目计算式数值单位备注上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m褥垫长度Lr = 5 = 5 m 到下游堤脚渗透系数k = 1.00E-05 = 1.00E-05 m/s堤身高度H = 27-17 = 10 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×5-5 = 57.6 m 上游水面至褥垫ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 57.6+3.343 = 60.943 m L+ΔL逸出高度h0 = SQRT(60.943^2+7.8^2)-60.943 = 0.497 m 排水体工作长度a0 = 0.497/2 = 0.249 m h0/2q/k = 0.497 = 0.497 m h0渗流量q = 0.497×0.00001 = 4.97E-06 m3/s/m浸润线方程 y=SQRT(0.247-0.994x)下游坝坡最大渗出坡降J = 1/5 = 0.2 / 1/m2附录E.2.3 不透水堤基均质土堤下游设棱体排水项目计算式数值单位备注上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m棱体顶高程 = 19 = 19 m 到下游堤脚棱体临水坡坡率m3 = 2 = 2 / 1:m3渗透系数k = 1.00E-05 = 1.00E-05 m/s堤身高度H = 27-17 = 10 m棱体高度HL = 19-17 = 2 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×5-2×5-2×2 = 48.6 m 上游水面至棱体ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 48.6+3.343 = 51.943 m L+ΔL系数c = 1.115 = 1.115 / 与m3有关逸出高度h0 = 1+SQRT((1.115×51.943)^2+(7.8-1)^2)-1.115×51.943 = 1.398 m q/k = (7.8^2+1.398^2)/(2×51.943) = 0.604 m渗流量q = 0.604×0.00001 = 6.04E-06 m3/s/m浸润线方程 y=SQRT(1.9544-1.208x)下游坝坡最大渗出坡降J = 1/5 = 0.2 / 1/m2附录E.3.1 透水堤基无排水附录E.3.1 透水堤基均质土堤下游无排水设备或有贴坡式排水项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m透水地基底高程▽底 = 7 = 7 m 不透水地基顶高程上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m渗透系数k = 1.00E-05 = 1.00E-05 m/s堤基渗透系数k0 = 5.00E-05 = 5.00E-05 m/s2.不透水堤基对应渗流量计算堤身高度H = 27-17 = 10 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×5 = 62.6 m 上有水面至下游堤脚ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 62.6+3.343 = 65.943 m L+ΔL试算法计算逸出高度h0，假设h0的试算范围h01～h02，计算的步长以及精度h01 = 1 = 1 mh02 = 10 = 10 m步长 = 0.02 = 0.02 m精度 = 0.01 = 0.01 m试算得到h0 = 2.54 = 2.8 m 程序计算q/k = (7.8^2-2.8^2)/(2×(65.943-5×2.8)) = 0.5102 mq/k = 0.5011 = 0.5011 m平均q/k = (0.5102+0.5011)/2 = 0.5057 m平均渗流量qD = 0.5057×0.00001 = 5.06E-06 m3/s/m浸润线方程 y=SQRT(7.84+1.0114x)下游坝坡最大渗出坡降J = 1/5 = 0.2 / 1/m23.堤基渗流量计算透水地基厚度T = 17-7 = 10 m堤基渗流量q基 = 0.00005×(7.8-1)×10/(62.6+5×7.8+0.88×10) = 3.08E-05 m3/s/m4.总渗流量 = 0.00000506+0.0000308 = 3.59E-05 m3/s/m5.浸润线计算h01 = 1 = 1 mh02 = 10 = 10 m步长 = 0.001 = 0.001 m精度 = 0.001 = 0.001 m试算得到h0 = 2.0361 = 1.894 m 程序计算q“ = 3.55212E-05 = 3.55E-05 m3/s/m浸润线方程 x=14.0766(y-1.894)+0.1408(y^2-3.5872)附录E.3.2 透水堤基均质土堤下游设褥垫式排水项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m透水地基底高程▽底 = 7 = 7 m 不透水地基顶高程上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m褥垫长度Lr = 5 = 5 m 到下游堤脚渗透系数k = 1.00E-05 = 1.00E-05 m/s堤基渗透系数k0 = 5.00E-05 = 5.00E-05 m/s2.不透水堤基对应渗流量计算堤身高度H = 27-17 = 10 m上游水深H1 = 24.8-17 = 7.8 m下游水深H2 = 18-17 = 1 mL = (27-24.8)×3+6+10×5-5 = 57.6 m 上游水面至褥垫ΔL = 3×7.8/(2×3+1) = 3.343 m m1H1/(2m1+1)L1 = 57.6+3.343 = 60.943 m L+ΔL逸出高度h0 = SQRT(60.943^2+7.8^2)-60.943 = 0.497 m排水体工作长度a0 = 0.497/2 = 0.249 m h0/2q/k = 0.497 = 0.497 m h0渗流量qD = 0.497×0.00001 = 4.97E-06 m3/s/m浸润线方程 y=SQRT(0.247-0.994x)下游坝坡最大渗出坡降J = 1/5 = 0.2 / 1/m22.堤基渗流量计算透水地基厚度T = 17-7 = 10 m堤基渗流量q基 = 0.00005×(7.8-1)×10/(57.6+5×7.8+0.88×10) = 3.23E-05 m3/s/m3.总渗流量 = 0.00000497+0.00003226 = 3.72E-05 m3/s/m4.浸润线计算逸出高度h0 = 0.00003723/(0.00001+0.00005/0.44) = 0.301 mq“ = 4.4223E-05 = 4.42E-05 m3/s/m浸润线方程 x=11.3071(y-0.301)+0.1131(y^2-0.0906)附录E.4 不稳定渗流计算附录E.4 不稳定渗流计算项目计算式数值单位备注上游坡度m1 = 3 = 3 / 1:m1下游坡度m2 = 5 = 5 / 1:m2堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m土的孔隙率n = 88.00% = 88.00% / 到下游堤脚土的饱和度SW％ = 50.00% = 50.00% / 到下游堤脚渗透系数k = 1.00E-05 = 1.00E-05 m/s洪水持续时间t = 11 = 11 天 950400妙土的有效孔隙率n0 = 0.88×(1-0.5) = 44.00% / 到下游堤脚上游水位处堤宽b“ = 6+(27-24.8)×(3+5) = 23.6 m上游水深H = 24.8-17 = 7.8 m渗流在背坡出现所需时间T = 0.44×7.8×(3+5+23.6/7.8)/(4×0.00001) = 946000 s 10.949天洪水持续时间t = 11天 > 10.949天不需计算浸润线锋面距迎水坡脚距离L浸润线锋面距迎水坡脚距离L = 2×SQRT(0.00001×7.8×946000/0.44) = 25.9 m m1H1/(2m1+1)附录E.5 背水坡渗流出口比降计算项目计算式数值单位备注1.计算参数下游坡度m2 = 5 = 5 / 1:m2堤底高程▽底 = 17 = 17 m下游水位▽2 = 18 = 18 m逸出高度h0 = 2.54 = 2.54 m下游水深H2 = 18-17 = 1 m2.不透水地基逸出坡降计算2.1 下游无水时渗出点A坡降Jo = 1/SQRT(1+5^2) = 0.196 /堤坡与不透水面交点B坡降Jo = 1/5 = 0.2 / 1/m22.2 下游有水时渗出段AB内的点计算点高程 = 19 = 19 m AB段(18~19.54)内y = 19-17 = 2 / AB段(2.54~1)内渗出点A坡降Jo = 1/SQRT(1+5^2) = 0.196 /n = 0.25×1/2.54 = 0.098 /计算点坡降J = 0.196×((2.54-1)/(2-1))^0.098 = 0.204 / 在下游坡面渗出浸没段BC内的点适用于y/H2<0.95y = 17.7-17 = 0.7 / BC段(0~0.95)内背坡与水平面夹角απ = atan(1/5) = 0.197 rad 11.287度α = 0.197/π = 0.063 /a0 = 1/(2×(0.063×(5+0.5)×SQRT(1+5^2))) = 0.283 /b0 = 5/(2×(5+0.5)^2) = 0.083 /1/2α-1 1/(2×0.063)-1 = 6.937 /计算点坡降J = 0.283×(0.7/1)^6.937/(1+0.083×1/(2.54-1)) = 0.023 / 3.透水地基逸出坡降计算3.1 下游无水时渗出段AB内的点计算点高程 = 19 = 19 m AB段(17~19.54)内y = 19-17 = 2 / AB段(0~2.54)内计算点坡降J = 1/SQRT(1+5^2)×(2.54/2)^0.25 = 0.208 /地基段BC内的点计算点与堤脚距离x = 3 = 3 m计算点坡降J = 1/(2×SQRT(5))×SQRT(2.54/3) = 0.206 /3.2 下游有水时渗出段AB内的点计算点高程 = 19 = 19 m AB段(18~19.54)内y = 19-17 = 2 / AB段(1~2.54)内计算点坡降J = 1/SQRT(1+5^2)×(2.54/2)^0.25 = 0.208 /浸没坡段BC内的点y = 17.7-17 = 0.7 / BC段(0~2.54)内背坡与水平面夹角απ = atan(1/5) = 0.197 rad 11.287度α = 0.197/π = 0.063 /α1 = 1/(1+0.063) = 0.941 / 1/(1+α)l1 = 2.54×5 = 12.7 / h0×m2l2 = 1×5 = 5 / H2×m2r = 0.7×5 = 3.5 / y×m2计算点坡降J = 0.234 = 0.234 / 在下游坡面渗出浸没地基面段CD内的点计算点距堤脚距离x = 2 = 2 m计算点坡降J = 0.108 = 0.108 / 在下游坡面渗出附录E.6 水位降落时均质土堤的浸润线项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / 1:m1堤底高程▽底 = 17 = 17 m堤身土料渗透系数k = 1.00E-05 = 1.00E-05 m/s ＝ 0.001cm/s ＝ 0.864m/d 土体的孔隙率n = 39.70% = 39.70% /降前水位▽1 = 27 = 27 m 0.0003125m/s降后水位▽0 = 20 = 20 m 0.00023148m/s水位降落所需时间T = 22 = 22 h = 79200 秒 = 0.9167 天计算上游浸润线时间t = 15 = 15 h = 54000 秒 = 0.625 天2.h0(t)计算降前水深H1 = 27-17 = 10 m ▽1-▽底降后水深H0 = 20-17 = 3 m ▽0-▽底降距H = 10-3 = 7 m H1-H0水位降落的速度V = 7/(22/24) = 7.636 m/d = 0.00009m/s= 0.00212m/h百分数α = 113.7×(0.0001175)^(0.607^(6+log(0.001)))/100 = 15.03% / 公式一给水度μ = 0.1503×0.397 = 0.0597 /k/(μV) = 0.864/(0.0597×7.636) = 1.895 / 1/10<k/(μV)<60，需要计算浸润线0.31H(1/T)(k/(μV))1/4 = 0.31×7×1/79200×(1.895)^(1/4) = 0.0000321 /h0(t) = 7-0.0000321th0(t) = 7-0.0000321×54000 = 5.2666 m t = 15h = 54000s3.试算法计算t时刻渗流量q(t)和上游坡出渗点高度he(t)he(t)1 = 3+0.01 = 3.01 m H0+Stephe(t)2 = 3+5.2666 = 8.267 m H0+h0(t)步长Step = 0.01 = 0.01 m精度 = 0.001 = 0.001 mL = 10×3 = 30 m H1×m1试算得到he(t) = 5.34 = 5.34 m 程序计算q/k1 = ((3+5.2666)^2-5.34^2)/(2×(30-3×5.34)) = 1.424 mq/k2 = (5.34-3)/3×(1+ln(5.34/(5.34-3))) = 1.424 m平均q/k = (1.424+1.424)/2 = 1.424 m平均渗流量q = 1.424×0.00001 = 1.42E-05 m3/s/m4.计算t时刻上游段浸润线[H0+h0(t)]2 = (3+5.2666)^2 = 68.3367 m22q/k = 2×1.424 = 2.848 m浸润线方程 y=SQRT(68.3367-2.848x)附录E.7.1 背水侧无限长双层堤基渗流计算和覆盖的计算附录E.7 双层堤基渗流计算和覆盖的计算附录E.7.1 背水侧无限长双层堤基渗流计算和覆盖的计算项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / ( 1:m1 )下游坡度m2 = 5 = 5 / ( 1:m2 )堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m弱透水地基底高程▽弱 = 7 = 10 m强透水地基底高程▽强 = 7 = 5 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m堤底高程▽底 = 17 = 17 m迎水侧有限长度L = 100 = 100 m堤身土料渗透系数k = 1.00E-05 = 1.00E-05 m/s ( ＝ 0.001cm/s ＝ 0.864m/d ) 弱透水堤基渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 强透水堤基渗透系数k0 = 7.00E-03 = 7.00E-03 m/s ( ＝ 0.7cm/s ＝ 604.8m/d )2.越流系数A计算k0/k1 = 0.007/0.00005 = 140 / ( 属于双层堤基 )堤身高度Hd = 27-17 = 10 m ( ▽顶-▽底 )上游水深H = 24.8-17 = 7.8 m ( ▽1-▽底 )弱透水层厚度T1 = 17-10 = 7 m ( ▽底-▽弱 )强透水层厚度T0 = 10-5 = 5 m ( ▽弱-▽强 )堤底宽度b = 6+10×(3+5) = 86 m ( B+Hd×(m1+m2) )越流系数A = SQRT(0.00005/(0.007×7×5)) = 0.014 m-13.弱透水层CD段承压水头计算(x以下游堤脚为原点，向下游为正)计算点坐标x = 10 = 10 m ( x>0 )h = 7.8×e^(-0.014×10)/(1+0.014×86-th(0.014×100)) = 5.142 m4.弱透水层CD段承压水头计算(x’以下游堤脚为原点，向上游为正)计算点坐标x’ = 10 = 10 m ( x’>0 )h = 7.8×(1+0.014×10)/(1+0.014×86-th(0.014×100)) = 6.743 m计算简图参看规范图E.7.1附录E.7.2 透水地基上弱透水层等厚有限长附录E.7 双层堤基渗流计算和覆盖的计算附录E.7.2 透水地基上弱透水层等厚有限长，强透水层无限长双层堤基渗流计算项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / ( 1:m1 )下游坡度m2 = 3 = 3 / ( 1:m2 )堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m弱透水地基底高程▽弱 = 7 = 10 m强透水地基底高程▽强 = 7 = 5 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m迎水侧有限长度L1 = 30 = 30 m ( 弱透水地基 )背水侧有限长度L2 = 100 = 100 m ( 弱透水地基 )堤身土料渗透系数k = 1.00E-05 = 1.00E-05 m/s ( ＝ 0.001cm/s ＝ 0.864m/d ) 弱透水堤基渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 强透水堤基渗透系数k0 = 7.00E-03 = 7.00E-03 m/s ( ＝ 0.7cm/s ＝ 604.8m/d ) 2.越流系数A计算k0/k1 = 0.007/0.00005 = 140 / ( >100，属于双层堤基 )弱透水层厚度T1 = 17-10 = 7 m ( ▽底-▽弱 )强透水层厚度T0 = 10-5 = 5 m ( ▽弱-▽强 )堤身高度Hd = 27-17 = 10 m ( ▽顶-▽底 )上游水面距不透水地基H = 24.8-5 = 19.8 m ( ▽1-▽强 )堤底距不透水地基H1 = 17-5 = 12 m ( ＝▽底-▽强＝ T1+T0 )弱透水层底距不透水地基H0 = 10-5 = 5 m ( ▽弱-▽强 )堤底宽度b = 6+10×(3+3) = 66 m ( B+Hd×(m1+m2) )越流系数A = SQRT(0.00005/(0.007×7×5)) = 0.014 m-1A(0.441T0) = 0.014×0.441×5 = 0.031 / ( <1，公式适用 )d’ 1/0.014×arth(0.031) = 2.215 m ( = 1/Aarth(A(0.441T0)) )3.试算法计算ζ以确定出逸段与非出逸段的分界点，假设ζ的试算范围ζ1～ζ2，计算的步长以及精度ζ 1 = 0.0001 = 0 m ( = precision )ζ 2 = 100 = 100 m ( = L2 )步长STEP = 0.01 = 0.01 m精度precision = 0.0001 = 0.0001 m试算得到ζ = 64.46 = 64.46 m ( 程序计算 )方程左边 = 0.105 = 0.105 m ( 程序计算 )方程右边 = 0.105 = 0.105 m ( 程序计算 )4.出逸段AB透水层水位计算(x以下游堤脚为原点，向下游为正)计算点坐标x = 10 = 10 m ( 0 < x < 35.54 = L2-ζ )h = 1.482 = 1.482 m5.非出逸段BC透水层水位计算(x’以弱透水层最下游点为原点，向上游为正)计算点坐标x’ = 10 = 10 m ( 0 < x’ < 64.46 = ζ )x’/T0 = 10/5 = 2 mΔ0 = (12-5)×0.441×5/(64.46+0.441×5) = 0.232 mΔx’/Δ0 = 0 = 0 mΔx’ = 0.232×0 = 0 mh = 5+(12-5)×(10+0.441×5)/(64.46+0.441×5)-0 = 6.282 m5.非出逸段BC透水层水位计算(x’以弱透水层最下游点为原点，向上游为正)计算点坐标x’ = 2.1 = 2.1 m ( 0 < x’ < 64.46 = ζ )x’/T0 = 2.1/5 = 0.42 mΔ0 = (12-5)×0.441×5/(64.46+0.441×5) = 0.232 mΔx’/Δ0 = 0.246 = 0.246 m ( 查表E.7.2 )Δx’ = 0.232×0.246 = 0.057 mh = 5+(12-5)×(2.1+0.441×5)/(64.46+0.441×5)-0.057 = 5.395 m附录E.7.2 透水地基上弱透水层不等厚或不均质附录E.7 双层堤基渗流计算和覆盖的计算附录E.7.2 透水地基上弱透水层不等厚或不均质，强透水层无限长双层堤基渗流计算项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / ( 1:m1 )下游坡度m2 = 5 = 5 / ( 1:m2 )堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m弱透水地基底高程▽弱 = 10 = 10 m强透水地基底高程▽强 = 7 = 7 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m弱透水层无限长强透水堤基渗透系数k0 = 7.00E-03 = 7.00E-03 m/s ( ＝ 0.7cm/s ＝ 604.8m/d ) 2.递推计算下游等效长度S下下游弱透水层分段数N = 3 = 3 段 ( 以不等厚或不均质分 )2.1递推计算段次 = 0 = 0强透水层厚度T0 = 10-7 = 3 m ( ▽弱-▽强 )等效长度S0 = 0 = 0 m ( 取0 )D0 = (1/0.022+0)/(1/0.022-0) = 1 /段次 = 1第1段渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第1段厚度t1 = 5 = 5 m第1段长度L1 = 6 = 6 m越流系数A1 = SQRT(0.00005/(0.007×3×5)) = 0.022 m-1β1 = 2×0.022×6 = 0.264 / ( 2AiLi )等效长度S1 = 1/0.022×(1×e^0.264-1)/(1×e^0.264+1) = 5.965 mD1 = (1/0.028+5.965)/(1/0.028-5.965) = 1.401 m段次 = 2第2段渗透系数k2 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第2段厚度t2 = 3 = 3 m第2段长度L2 = 10 = 10 m越流系数A2 = SQRT(0.00005/(0.007×3×3)) = 0.028 m-1β2 = 2×0.028×10 = 0.56 / ( 2AiLi )等效长度S2 = 1/0.028×(1.401×e^0.56-1)/(1.401×e^0.56+1) = 15.026 m D2 = (1/0.035+15.026)/(1/0.035-15.026) = 3.219 m ( ▽底-▽弱 )段次 = 3第3段渗透系数k3 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第3段厚度t3 = 2 = 2 m第3段长度L3 = 30 = 30 m越流系数A3 = SQRT(0.00005/(0.007×3×2)) = 0.035 m-1β3 = 2×0.035×30 = 2.1 / ( 2AiLi )等效长度S3 = 1/0.035×(3.219×e^2.1-1)/(3.219×e^2.1+1) = 26.477 m2.2下游等效长度S下 = 26.477 = 26.477 m ( 即等效长度S3 )3.递推计算下游等效长度S上上游弱透水层分段数N = 3 = 3 段 ( 以不等厚或不均质分 )3.1 递推计算段次 = 0 = 0强透水层厚度T0 = 15.026-3.219 = 11.807 m ( ▽弱-▽强 )等效长度S0 = 0 = 0 m ( 取0 )D0 = (1/0.018+0)/(1/0.018-0) = 1 /段次 = 1第1段渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第1段厚度t1 = 7 = 7 m第1段长度L1 = 10 = 10 m越流系数A1 = SQRT(0.00005/(0.007×3×7)) = 0.018 m-1β1 = 2×0.018×10 = 0.36 / ( 2AiLi )等效长度S1 = 1/0.018×(1×e^0.36-1)/(1×e^0.36+1) = 9.893 mD1 = (1/0.022+9.893)/(1/0.022-9.893) = 1.556 m段次 = 2第2段渗透系数k2 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第2段厚度t2 = 5 = 5 m第2段长度L2 = 6 = 6 m越流系数A2 = SQRT(0.00005/(0.007×3×5)) = 0.022 m-1β2 = 2×0.022×6 = 0.264 / ( 2AiLi )等效长度S2 = 1/0.022×(1.556×e^0.264-1)/(1.556×e^0.264+1) = 15.413 mD2 = (1/0.028+15.413)/(1/0.028-15.413) = 2.518 m ( ▽底-▽弱 )段次 = 3第3段渗透系数k3 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第3段厚度t3 = 3 = 3 m第3段长度L3 = 50 = 50 m越流系数A3 = SQRT(0.00005/(0.007×3×3)) = 0.028 m-1β3 = 2×0.028×50 = 2.8 / ( 2AiLi )等效长度S3 = 1/0.028×(2.518×e^2.8-1)/(2.518×e^2.8+1) = 34.03 m3.2 上游等效长度S上 = 34.03 = 34.03 m ( 即等效长度S3 )4. 背水侧弱透水层下各点的承压水头计算(x以下游堤脚原点，向下游为正)计算点坐标x = 10 = 10 m ( x > 0 )上下游水头差H = 24.8-18 = 6.8 m堤身高度Hd = 27-17 = 10 m ( ▽顶-▽底 )堤底宽度b = 6+10×(3+5) = 86 m ( B+Hd×(m1+m2) )计算点的承压水头h = (26.477-10)×6.8/(34.03+86+26.477) = 0.765 m ( x = 10m )附录E.7.4 递推公式计算盖重最后一个了，本堤防渗流计算到此结束，谢谢支持！附录E.7 双层堤基渗流计算和覆盖的计算附录E.7.4 递推公式计算盖重项目计算式数值单位备注1.计算参数上游坡度m1 = 3 = 3 / ( 1:m1 )下游坡度m2 = 5 = 5 / ( 1:m2 )堤顶宽度B = 6 = 6 m堤顶高程▽顶 = 27 = 27 m堤底高程▽底 = 17 = 17 m弱透水地基底高程▽弱 = 10 = 10 m强透水地基底高程▽强 = 7 = 7 m上游水位▽1 = 24.8 = 24.8 m下游水位▽2 = 18 = 18 m弱透水层无限长强透水堤基渗透系数k0 = 7.00E-03 = 7.00E-03 m/s ( ＝ 0.7cm/s ＝ 604.8m/d ) 2.递推计算下游等效长度S下下游弱透水层分段数N = 3 = 3 段 ( 以不等厚或不均质分 )2.1递推计算段次 = 0 = 0强透水层厚度T0 = 10-7 = 3 m ( ▽弱-▽强 )等效长度S0 = 0 = 0 m ( 取0 )D0 = (1/0.022+0)/(1/0.022-0) = 1 /段次 = 1第1段渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第1段厚度t1 = 5 = 5 m第1段长度L1 = 6 = 6 m是否有盖重无盖重盖重厚度t’ = 1 = 0 m盖重渗透系数k’ = 2.00E-06 = 2.00E-06 m/s ( ＝ 0.0002cm/s ＝ 0.1728m/d ) 等效厚度t1’ = 0.00005×0/0.000002 = 0 m等效总厚度tz’ = 5+0 = 5 m越流系数A1 = SQRT(0.00005/(0.007×3×5)) = 0.022 m-1β1 = 2×0.022×6 = 0.264 / ( 2AiLi )等效长度S1 = 1/0.022×(1×e^0.264-1)/(1×e^0.264+1) = 5.965 mD1 = (1/0.028+5.965)/(1/0.028-5.965) = 1.401 m段次 = 2第2段渗透系数k2 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第2段厚度t2 = 3 = 3 m第2段长度L2 = 10 = 10 m是否有盖重无盖重盖重厚度t’ = 1 = 0 m盖重渗透系数k’ = 2.00E-06 = 2.00E-06 m/s ( ＝ 0.0002cm/s ＝ 0.1728m/d ) 等效厚度t1’ = 0.00005×0/0.000002 = 0 m等效总厚度tz’ = 3+0 = 3 m越流系数A2 = SQRT(0.00005/(0.007×3×3)) = 0.028 m-1β2 = 2×0.028×10 = 0.56 / ( 2AiLi )等效长度S2 = 1/0.028×(1.401×e^0.56-1)/(1.401×e^0.56+1) = 15.026 mD2 = (1/0.016+15.026)/(1/0.016-15.026) = 1.633 m ( ▽底-▽弱 )段次 = 3第3段渗透系数k3 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第3段厚度t3 = 2 = 2 m第3段长度L3 = 30 = 30 m是否有盖重有盖重盖重厚度t’ = 1 = 1 m盖重渗透系数k’ = 7.00E-06 = 7.00E-06 m/s ( ＝ 0.0007cm/s ＝ 0.6048m/d ) 等效厚度t1’ = 0.00005×1/0.000007 = 7.143 m等效总厚度tz’ = 2+7.143 = 9.143 m越流系数A3 = SQRT(0.00005/(0.007×3×9.143)) = 0.016 m-1β3 = 2×0.016×30 = 0.96 / ( 2AiLi )等效长度S3 = 1/0.016×(1.633×e^0.96-1)/(1.633×e^0.96+1) = 38.758 m2.2下游等效长度S下 = 38.758 = 38.758 m ( 即等效长度S3 )3.递推计算下游等效长度S上上游弱透水层分段数N = 3 = 3 段 ( 以不等厚或不均质分 )3.1 递推计算段次 = 0 = 0强透水层厚度T0 = 15.026-1.633 = 13.393 m ( ▽弱-▽强 )等效长度S0 = 0 = 0 m ( 取0 )D0 = (1/0.018+0)/(1/0.018-0) = 1 /段次 = 1第1段渗透系数k1 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第1段厚度t1 = 7 = 7 m第1段长度L1 = 10 = 10 m是否有盖重无盖重盖重厚度t’ = 0.5 = 0 m盖重渗透系数k’ = 7.00E-06 = 7.00E-06 m/s ( ＝ 0.0007cm/s ＝ 0.6048m/d ) 等效厚度t1’ = 0.00005×0/0.000007 = 0 m等效总厚度tz’ = 7+0 = 7 m越流系数A1 = SQRT(0.00005/(0.007×3×7)) = 0.018 m-1β1 = 2×0.018×10 = 0.36 / ( 2AiLi )等效长度S1 = 1/0.018×(1×e^0.36-1)/(1×e^0.36+1) = 9.893 mD1 = (1/0.015+9.893)/(1/0.015-9.893) = 1.349 m段次 = 2第2段渗透系数k2 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d ) 第2段厚度t2 = 5 = 5 m第2段长度L2 = 6 = 6 m是否有盖重有盖重盖重厚度t’ = 1 = 1 m盖重渗透系数k’ = 8.00E-06 = 8.00E-06 m/s ( ＝ 0.0008cm/s ＝ 0.6912m/d ) 等效厚度t1’ = 0.00005×1/0.000008 = 6.25 m等效总厚度tz’ = 5+6.25 = 11.25 m越流系数A2 = SQRT(0.00005/(0.007×3×11.25)) = 0.015 m-1β2 = 2×0.015×6 = 0.18 / ( 2AiLi )等效长度S2 = 1/0.015×(1.349×e^0.18-1)/(1.349×e^0.18+1) = 15.68 mD2 = (1/0.016+15.68)/(1/0.016-15.68) = 1.67 m ( ▽底-▽弱 )段次 = 3第3段渗透系数k3 = 5.00E-05 = 5.00E-05 m/s ( ＝ 0.005cm/s ＝ 4.32m/d )第3段厚度t3 = 3 = 3 m第3段长度L3 = 50 = 50 m是否有盖重有盖重盖重厚度t’ = 1 = 1 m盖重渗透系数k’ = 8.00E-06 = 8.00E-06 m/s ( ＝ 0.0008cm/s ＝ 0.6912m/d ) 等效厚度t1’ = 0.00005×1/0.000008 = 6.25 m等效总厚度tz’ = 3+6.25 = 9.25 m越流系数A3 = SQRT(0.00005/(0.007×3×9.25)) = 0.016 m-1β3 = 2×0.016×50 = 1.6 / ( 2AiLi )等效长度S3 = 1/0.016×(1.67×e^1.6-1)/(1.67×e^1.6+1) = 49.018 m3.2 上游等效长度S上 = 49.018 = 49.018 m ( 即等效长度S3 )4. 背水侧弱透水层下各点的承压水头计算(x以下游堤脚原点，向下游为正)计算点坐标x = 7 = 7 m ( x > 0 )上下游水头差H = 24.8-18 = 6.8 m堤身高度Hd = 27-17 = 10 m ( ▽顶-▽底 )堤底宽度b = 6+10×(3+5) = 86 m ( B+Hd×(m1+m2) )计算点的承压水头h = (38.758-7)×6.8/(49.018+86+38.758) = 1.243 m ( x = 7m )。

堤防工程渗流计算E．1 一般规定E．1．1 本附录适用于最常用的均质土堤的渗流计算，其他类型堤防的渗流计算可按有关规定执行。

E．1．2 渗流计算可根据实际情况分为不稳定渗流计算和稳定渗流计算。

大江大河(湖泊)的堤防或中小河流重要的堤段可按稳定渗流根据公式法计算，重要堤防的渗流计算宜采用有限元E．2 不透水堤基均质土堤渗流计算E．2．1 下游坡无排水设备或有贴坡式排水时，可按下列公式进行渗流计算(图E．2．1):图E．2．1 无排水设备土堤计算式中:q——单位宽度渗流量[m3/(s·m)]；k——堤身渗透系数(m/s)；H1——上游水位(m)；H2——下游水位(m)；h0——下游出逸点高度(m)；m1——上游坡坡率；m2——下游坡坡率；L——上游水位与上游堤坡交点距下游堤脚或排水体上游端部的水平距离(m)；△L——上游水位与堤身浸润线延长线交点距上游水位与上游堤坡交点的水平距离(m)； L1——渗流总长度(m)；y——浸润线上任意一点距下游堤脚的垂直高度(m)；x——浸润线上任意一点距出逸点的水平距离(m)。

E．2．2 下游有褥垫式排水时，可按下列公式进行渗流计算(图E．2．2):图E．2．2 有褥垫式排水土堤计算式中：α0——褥垫式排水体的工作长度(m)。

E．2．3 下游有排水棱体时，可按下列公式进行渗流计算(图E．2．3):图E．2．3 有排水棱体土堤计算式中: C——无量纲系数，与棱体临水坡坡率m3有关，可查表E．2．3确定。

表E．2．3 系数cm30 0.5 1 1.5 2 2.5 3 ∞c 1.347 1.248 1.183 1.142 1.115 1.098 1.085 1.000E．3 透水堤基均质土堤渗流计算E．3．1 透水堤基上的均质土堤应将堤身和堤基的渗流量分开计算，堤身、堤基单位宽度渗流量之和可按下式计算(图E．3．1):E．3．1 透水地基均质土堤计算式中:q——堤身、堤基单位宽度渗流量之和[m3/(s·m)；q D——不透水地基上求得的相同排水形式的均质土堤单位宽度渗流量[m3/(s·m)。

目录1.计算总说明............................... ..................... .. (2)2.设计基本资料...................... ..................... . (3)3.计算过程 (4)4.计算结果分析与结论...................... ..................... . (5)1、计算总说明1.1 计算目的与要求施工单位对充（吹）填砂取样实验，充（吹）填砂的内摩擦角与原设计计算采用的数值有差异，需用施工单位现场的实验数值对围堰边坡稳定计算进行复核。

根据充（吹）填砂施工单位实验数值，充（吹）填砂采用水下摩擦角16°，水上摩擦角20°进行边坡稳定复核。

由于东、西岸围堰设计断面一致，基础均为中、粗砂，可以采用东、西岸围堰最大断面进行复核，即东岸围堰6-6断面。

1.2 主要计算原则和方法从受力性能上说，袋装砂实质上是一种加筋土坝。

计算采用瑞典圆弧法。

计算采用北京理正边坡稳定分析软件6.0版，边坡稳定分析采用凝聚力C p 模型计算。

p C式中，C p ——拟凝聚力，R f ——单位厚度土工合成材料试样（纵向）中筋材的极限抗拉强度；S y——土工合成材料层间距；K p——被动土压力系数。

单位厚度土工合成材料试样（纵向）中筋材的极限抗拉强度为30kn。

施工时，根据实际水位，水上土工合成材料层间距为0.7m，水下土工合成材料层间距0.5m，为简化计算，水上、水下土工合成材料层间距均按0.7m计。

砂的内摩擦角水上水下统一按16度计。

C p=30*1.33/2*0.7=28.5kpa。

1.3 主要计算内容根据GB50286-2013《堤防工程设计规范》，抗滑稳定计算分为正常运用条件和非常运用条件。

正常运用条件计算工况如下：1）临水侧为设计洪水位和防洪高水位，稳定渗流期的背水侧堤坡的稳定；2）设计洪水位和防洪高水位骤降期，临水侧堤坡的稳定。

堤防稳定计算9．1 渗流及渗透稳定计算9．1．1 堤防应进行渗流及渗透稳定计算，计算求得渗流场内的水头、压力、比降、渗流量等水力要素，应进行渗透稳定分析，并应选择经济合理的防渗、排水设计方案或加固补强方案。

9．1．2 土堤渗流计算断面应具有代表性，并应进行下列计算，计算应符合本规范附录E 的有关规定:1 应核算在设计洪水或设计高潮持续时间内浸润线的位置，当在背水侧堤坡逸出时，应计算出逸点的位置、逸出段与背水侧堤基表面的出逸比降。

2 当堤身、堤基土渗透系数大于或等于1×10-3cm/s时，应计算渗流量。

3 应计算洪水或潮水水位降落时临水侧堤身内的自由水位。

9．1．3 河、湖的堤防渗流计算应计算下列水位的组合:1 临水侧为设计洪水位，背水侧为相应水位。

2 临水侧为设计洪水位，背水侧为低水位或无水。

3 洪水降落时对临水侧堤坡稳定最不利的情况。

9．1．4 感潮河流河口段的堤防渗流计算应计算下列水位的组合:1 以设计潮水位或台风期大潮平均高潮位作为临海侧水位，背海侧水位为相应的水位、低水位或无水等情况。

2 以大潮平均高潮位计算渗流浸润线。

3 以平均潮位计算渗流量。

4 潮位降落时对临水侧堤坡稳定最不利的情况。

9．1．5 进行渗流计算时，对比较复杂的地基情况可作适当简化，并应符合下列规定:1 对于渗透系数相差5倍以内的相邻薄土层可视为一层，可采用加权平均的渗透系数作为计算依据。

2 双层结构地基，当下卧土层的渗透系数小于上层土层的渗透系数100倍及以上时，可将下卧土层视为不透水层；表层为弱透水层时，可按双层地基计算。

3 当直接与堤底连接的地基土层的渗透系数大于堤身的渗透系数100倍及以上时，可视为堤身不透水，可仅对堤基进行渗流计算。

9．1．6 渗透稳定应进行下列判断和计算:1 土的渗透变形类型。

2 堤身和堤基土体的渗透稳定。

3 堤防背水侧渗流出逸段的渗透稳定。

9．1．7 土的渗透变形类型的判定，应按现行国家标准《水利水电工程地质勘察规范》GB 50487 的有关规定执行。

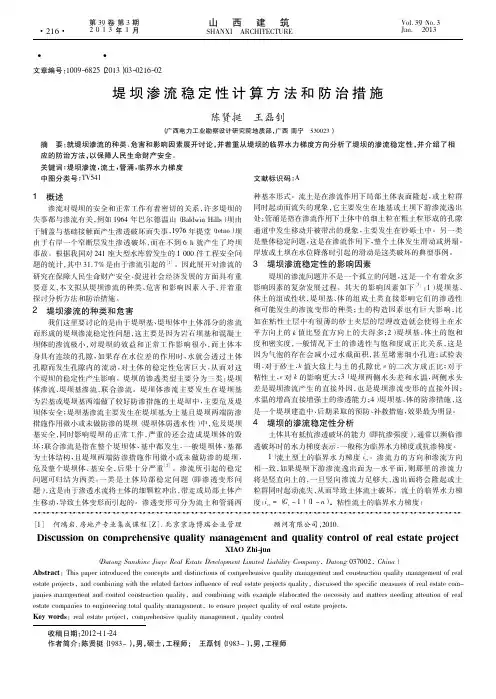

防洪堤渗流稳定的计算方法和对应的工程措施【摘要】山区河道一般流速较大，长期经受冲刷渗透作用，防洪堤容易发生塌陷和滑动破坏。

本文以平泉市瀑河三期防洪生态综合整治工程为例，从堤防的基础防渗工程情况出发，对防洪堤渗流稳定的计算方法进行了分析，并提出了一些对应的工程措施，使得防渗效果更为可靠，以期能够为防洪堤渗流体系的有效运行提供保证，从而避免出现一些危害。

【关键词】防洪堤；渗流；稳定措施瀑河三期为山区河道，地基材料为砾砂和角砾，具有强透水、易被冲刷、粒径大、固结性差的特点。

为工程造价记，新建及加固堤防主要采用河道开挖砂砾料填筑，主槽按10年一遇洪水不出槽考虑，堤顶平均填筑高度为1.5m。

迎水面边坡系数为1：3，堤顶宽度为4.5m。

整体河道位于平泉市城区上游，原状地势险峻，防洪能力差，为下游城区段造成很大隐患，因此需要对该河道段的防洪堤采取优化处理措施，才能满足生态等要求。

一、防洪堤渗流稳定计算方法新建及加固堤防主要采用开挖砂砾料填筑，堤基主要为砾砂、角砾等。

堤身、堤基渗透破坏类型主要为管涌，砾砂、角砾的允许水力比降值分别为0.18、0.17。

渗流采用有限元数值分析方法计算，应用河海大学工程力学研究所研制Autobank7.0软件程序进行计算。

（1）渗流稳定计算过程①出逸坡降计算上述程序假定渗透介质不可压缩，渗流符合达西定律，计算域内没有源密度的情况，各向异性连续介质二维稳定渗流场的控制方程为：②渗流计算工况根据《堤防工程设计规范》渗流及渗透稳定计算中规定，拟定渗透稳定计算工况如下：工况1：河道设计水位正常运行，堤外无水，复核堤防背水坡稳定；工况2：河道设计水位正常运行工况下增加地震荷载，复核堤防临水、背水侧堤坡。

③渗透稳定分析当实际出逸坡降大于允许渗流坡降时，可能发生渗透破坏，应采取措施，反之，则不会发生渗透变形。

（2）边坡抗滑稳定①计算方法边坡稳定分析采用瑞典圆弧法计算，公式如下：具体计算采用河海大学Autobank7.0软件计算。
