二氧化钛光催化

什么是光催化
光催化剂（一般为半导体材料）再光（可见光或者紫外光）的照射下，通过把光 能转化为化学能，从而具有氧化还原能力，使化合物（有机物或无机物）被降解 的过程称为催化。
Xi’an Jiaotong University
什么是光催化
从光合作用这种最简单的光催化反应，总结一下光催化反应发生的三 个基本条件：
光生电子在Ag岛上富集，光生 空穴向TiO2晶粒表面迁移，这 样形成的微电池促进了光生电 子和空穴的分离，提高了光催 化效率。
金属离子可捕获导带中的电 子，抑制电子和空穴的复合， 但是掺杂浓度过高，金属离 子可能成为电子空穴复合中 心。金属离子的掺杂浓度对 TiO2光催化效果的影响通常 呈现抛物线关系。
Xi’an Jiaotong University
复合半导体
半导体复合的目的在于促进体系光生空穴和电子的分离，以抑制它们的复合， 本质上可以看成是一种颗粒对另一种颗粒的修饰，其修饰方法包括简单的组合， 掺杂，多层结构和异相组合，插层复合等。
当不同半导体的导带和价 带分别相连时，若窄禁带 半导体的导带具有比TiO2 更低的电势时，则在可见 光激发时，光生电子向能 级更正的导带迁移，而光 生空穴迁向能级更负的价 带，从而实现光生电子和 空穴的分离。
Xi’an Jiaotong University
Xi’an Jiaotong University
This confirms that the presence of the barrier layer enhances the steadystate concentration of CB electrons in suspended TiO2 particles under irradiation. The higher concentration of CB electrons due to the hindered recombination should lead to the enhanced interfacial electron transfer.
近年来，光催化技术在环保，卫生保健， 自洁净等方面的应用研究发展迅速，半导体光 催化成为国际上最活跃的研究领域之一。
Xi’an Jiaotong University
光催化机理
二氧化钛光解水制氢的反应历程
二氧化钛光催化剂吸收光子，形成电子空穴对
电荷分离并转移到表面的反应活性点上
在表面进行化学反应，从而析出氢气和氧气
Xi’an Jiaotong University
常见半导体的能带结构
Xi’an Jiaotong University
常见光催化材料
Xi’an Jiaotong University
半导体光催化制氢的条件
为了实现太阳光直接驱动水的劈裂，要求光催化材料具有：
高稳定性、价廉；
半导体的禁带宽度Eg要大于水的分解电压； 能带位置要与氢和氧的反应电势相匹配：导带位置要负于氢电极的 反应 电势，使光电子能量满足析氢反应要求。价带位置应正于氧电极的反应电势， 使光生空穴有效的氧化水。 高效吸收太阳光谱中的大多数光子。光子的能量还必须大于 半导体禁带 宽度Eg：若Eg~3v，则入射光波长应小于400 nm，只占太阳光谱很小一部分。
Wooyul Kim, Takashi Tachikawa,Tetsuro Majima, and Wonyong Choi*, School of Environmental Science and Engineering, Pohang UniVersity of Science and Technology (POSTECH),Pohang 790-784, Korea, and The Institute of Scientific and Industrial Research (SANKEN), Osaka University,Mihogaoka 8-1, Ibaraki, Osaka 567-0047, Japan Received: January 27, 2009; Revised Manuscript Received: March 28, 2011
Xi’an Jiaotong University
which suggests that the presence of the alumina overlayer does not introduce defect sites that affect the major charge recombination dynamics in TiO2 lattice.
Xi’an Jiaotong University
Photocatalysis of Dye-Sensitized TiO2 Nanoparticles with Thin Overcoat of Al2O3: Enhanced Activity for H2 Production and Dechlorination of CCl4
光催化
光催化技术是有希望的技术，自从日本科学家Fujishima等 于1972年首次发现在近紫外光（380nm）的作用下，金红 石型TiO2单晶电极能使水在常温下分解为H2和O2以来，从 光能量转换的角度出发，光催化 分解水制取氢气领域出现 了大量的研究。
Xi’an Jiaotong University
Xi’an Jiaotong University
课堂讨论二
报告人：廖才超
Xi’an Jiaotong University
目录
Xi’an Jiaotong University
能源问题
当前的能源结构
Xi’an Jiaotong University
环境问题
大气污染
全球每年排放SO22.9亿吨，NOx约五千万吨，可吸入粉 尘等等，导致酸雨，光化学烟雾，呼吸道疾病….
Xi’an Jiaotong University
光催化材料的改性
目前的TiO2光催化剂存来自百度文库两个问题 ： 1.量子效率低 2.只能吸收紫外光，太阳能利用率低
贵金属沉积 复合半导体 离子掺杂修饰 有机染料光敏化
Xi’an Jiaotong University
贵金属沉积
沉积Ag后的TiO2光催化性能
Xi’an Jiaotong University
TiO2光催化剂的优点
1.水中所含多种有机污染物可被完全降解成CO2,，H2O等，无机物被氧 化或还原为无害物 2.不需要另外的电子受体 3.具有廉价无毒，稳定及可重复利用等优点 4.可以利用太阳能作为光源激活光催化剂 5.结构简单，操作容易控制，氧化能力强，无二次污染
叶绿素-----光催化剂 光-----------特定波长范围（400-600nm之间最佳），非所有光都可以 反应物-----二氧化碳和水
光催化反应的三个基本条件：
光催化剂------一般为半导体材料 光----------------特定波长范围，非所有光都可以 反应物----------溶液中的水
Xi’an Jiaotong University
离子掺杂修饰
金属离子掺杂 Fe3+、Co2+、Cr3+
非金属离子掺杂 碳、氮、硫及卤素
掺杂离子提高二氧化钛光催化效率的机制可以概括为以下几个方面：
1.掺杂可以形成捕获中心，价态高于Ti4+的金属离子捕获电子， 低于Ti4+的金属离子捕获空穴，抑制电子-空穴的复合 2.掺杂可以形成掺杂能级，使能量较小的光子能激发掺杂能 级上捕获的电子和空穴，提高光子利用率 3.掺杂可以导致载流子扩散长度增大，从而延长了电子和空 穴的寿命，抑制复合。 4.掺杂可以形成晶格缺陷，有利于形成更多的Ti3+氧化中心
光催化机理
可以想象一下，在分子的周围，形成了大量的光致电子和 光致空穴，在光的照射下，它们不断产生有不断复合，但从 宏观的角度看，在某一时刻，总是有大量的来不及复合的电 子和空穴的存在，它们不断寻找自己的猎物。 作为光致电子来说，它们的猎物是电子受体，这样光致电 子就可以还原这个电子受体； 而光致空穴迁移到表面后的猎物时哪些能够提供电子的物 质，从而将这些物质氧化。 在过程中产生的羟基自由基和超氧离子自由基等，这些自 由基的氧化能力特别强，强化对污染物的氧化还原能力。 光照时光子被半导体吸收，这是一个贮能过程。半导体多 相光催化研究的主要内容是利用半导体材料的光敏性将太阳 能或其他形式的光能，通过光催化反应转化为化学能（如光 解水制氢）。
Xi’an Jiaotong University
The overall sensitization efficiency rapidly increases with the alumina loading and then reaches a maximum beyond which the efficiency decreases with increasing the barrier layer loading. The optimal loading was found at Al/Ti = 0.009-0.018, and the activity was insignificantly low at Al/Ti = 0.18.

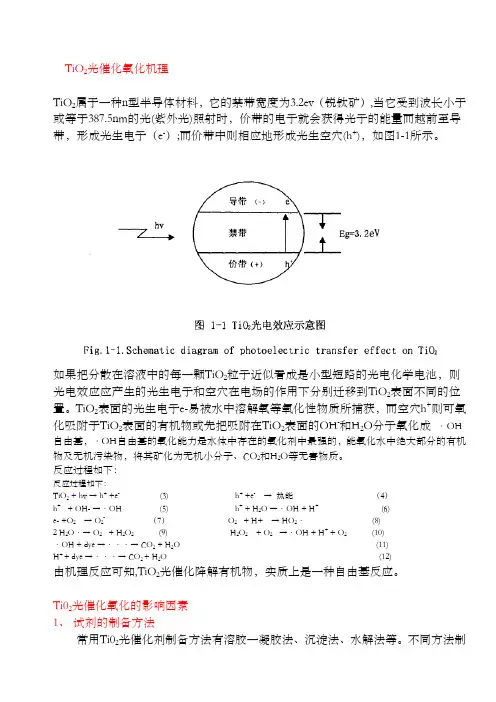

二氧化钛为n型半导体，其价带（VB）和导带（CB）之间的禁带宽度为3.0eV左 右。当它受到其能量相当或高于该禁带宽度的光辐射时，半导体内的电子受激发从 价带跃迁到导带，从而在导带和价带分别产生自由电子和空穴。水在这种电子-空穴 对的作用下发生电离生成H2和O2。
Xi’an Jiaotong University
Xi’an Jiaotong University
Introduction
Xi’an Jiaotong University
Xi’an Jiaotong University
Figure 3 compares the XPS spectra of Al2O3 / TiO2 /Pt and TiO2 /Pt in the Al 2p and Ti 2p bands. The Al 2p band of Al2O3 / TiO2 /Pt was positioned at 74.4 eV, which exactly matches that of Al 2p in pure Al2O3 (74.4 eV). The intensity of the Ti 2p band in Al2O3 / TiO2 /Pt was reduced because of the presence of Al2O3 overlayer, but the Ti 2p binding energy (464.34, 458.8 eV) in both Al2O3 / TiO2 /Pt and TiO2 /Pt was identical to that of pure TiO2.
Xi’an Jiaotong University
环境问题
Xi’an Jiaotong University
环境问题
Xi’an Jiaotong University
现在问题来了！
新能源技术哪家强？？
氢能源
氢是一种热值很高的清洁能源，其完全燃烧的产物—水不会给环境 带来任何污染而且放热量是相同质量汽油的2.7倍。因而开发低能 耗高效的氢气生产方法，已成为国内外众多科学家关注的问题。
Xi’an Jiaotong University
光催化技术的发展历史
1972年，Fujishima（藤岛）在N-型半导 体TiO2电极上发现了水的光催化分解作用，从 而开辟了半导体光催化这一新领域。
1977年，Yokota（横田）T等发现了光照条 件下， TiO2对环丙烯环氧化具有光催化活性， 从而拓宽了光催化反应的应用范围，为有机物 的氧化反应提供了一条新思路
Xi’an Jiaotong University
有机染料光敏化
有机染料对TiO2的光敏化可以使 光催化剂吸收的光波波长红移至 可见光范围。染料分子吸收太阳 光，电子从基态跃迁至激发态， 只要活性物质激发态电势低于半 导体的导带电势，光生电子就有 可能输送到半导体的导带上，而 空穴则留在染料分子中，有效的 抑制了电子与空穴的复合，这些 光敏化物质在可见光下有较大的 激发因子，使光催化反应延伸到 可见光范围。常用的光敏化物质 有劳氏紫、玫瑰红等。
