软件工程---交互建模之交互图,顺序图与协作图

UML的9种图上文我们介绍了，UML的视图，在每一种视图中都包含一个或多种图。

本文我们重点讲解UML每种图的细节问题：1、用例图（use case diagrams）【概念】描述用户需求，从用户的角度描述系统的功能【描述方式】椭圆表示某个用例；人形符号表示角色【目的】帮组开发团队以一种可视化的方式理解系统的功能需求【用例图】2、静态图(Static diagram)(1)类图（class diagrams）【概念】显示系统的静态结构，表示不同的实体是如何相关联的【描述方式】三个矩形【目的】表示一个逻辑类或实现类，逻辑类通常是用户的业务所涉及的事物；实现类是程序员处理的实体【类图】(2)对象图（object diagrams）【概念】类图的一个实例，描述系统在具体时间点上所包含的对象以及各个对象的关系【对象图】3、交互图(Interaction Diagram)用来描述对象之间的交互关系(1)序列图（顺序图）(Sequence Diagram)【概念】描述对象之间的交互顺序，着重体现对象间消息传递的时间顺序【描述方式】横跨图的顶部，每个框表示每个类的实例或对象；类实例名称和类名称使用冒号分开【目的】显示流程中不同对象之间的调用关系，还可以显示不同对象的不同调用。

【序列图】(2)协作图（Collaboration diagrams）【概念】描述对象之间的合作关系，侧重对象之间的消息传递4、行为图：描述系统的动态模型和对象之间的交互关系(1).状态图（Statechart diagrams）【概念】描述对象的所有状态以及事件发生而引起的状态之间的转移【描述方式】起始点：实心圆1状态之间的转换：使用开箭头的线段2状态：圆角矩形3判断点：空心圆4一个或多个终止点：内部包含实心圆的圆【目的】表示某个类所处的不同状态以及该类在这些状态中的转换过程(2).活动图（Activity diagrams）【概念】描述满足用例要求所要进行的活动以及活动时间的约束关系【描述方式】2起始点：实心圆5活动：圆角矩形1终止点：内部包含实心圆的圆1泳道：实际执行活动的对象【目的】表示两个或多个对象之间在处理某个活动时的过程控制流程【活动图】活动图和状态图区别：5、实现图Implementation diagram (1)构件图（Component diagrams）【概念】描述代码构件的物理结构以及各构件之间的依赖关系【描述方式】构件【目的】提供系统的物理视图，根据系统的代码构件显示系统代码的整个物理结构【构架图】(2)部署图（Deployment diagrams）【概念】系统中硬件的物理体系结构【描述方式】1三维立方体表示部件2节点名称位于立方体上部【目的】显示系统的硬件和软件的物理结构【部署图】九种UML图详解到此为止，下篇文章专门给大家讲解UML中类间的关系，感谢您的访问。

UML中的顺序图和协作图的区别与实际应用案例解析UML（Unified Modeling Language）是一种用于软件系统建模的标准语言，被广泛应用于软件开发过程中。

在UML中，顺序图和协作图是两种常用的建模工具，用于描述系统中对象之间的交互关系。

本文将探讨顺序图和协作图的区别，并通过实际应用案例解析它们的使用。

顺序图是一种时序图，用于展示对象之间的交互顺序。

它通过显示对象之间的消息传递和时间顺序来描述系统的动态行为。

顺序图以垂直方向表示时间轴，从上到下按照时间顺序排列对象和消息。

每个对象用一个矩形表示，对象之间的消息通过箭头表示。

顺序图强调对象之间的交互和消息的顺序，能够清晰地展示系统中的动态行为。

协作图是一种静态图，用于描述对象之间的合作关系。

它通过展示对象之间的连接和消息传递来描述系统的结构和交互。

协作图以水平方向表示对象之间的连接关系，每个对象用一个矩形表示，对象之间的连接通过实线和虚线表示。

协作图强调对象之间的连接和合作关系，能够清晰地展示系统中的结构和交互。

为了更好地理解顺序图和协作图的区别，我们可以通过一个实际应用案例来解析它们的使用。

假设我们正在开发一个在线购物系统，其中包含用户、购物车和商品三个对象。

首先，我们可以使用顺序图来描述用户购买商品的过程。

顺序图可以展示用户选择商品、将商品添加到购物车、结算支付等交互过程。

通过顺序图，我们可以清晰地了解用户与系统之间的交互顺序和消息传递。

接下来，我们可以使用协作图来描述购物车和商品之间的合作关系。

协作图可以展示购物车和商品之间的连接关系，以及它们之间的消息传递。

通过协作图，我们可以清晰地了解购物车和商品之间的合作关系，从而更好地设计系统的结构和交互。

通过以上案例，我们可以看到顺序图和协作图在描述系统中的对象交互和合作方面有着不同的应用场景。

顺序图适用于描述对象之间的交互顺序和消息传递，而协作图适用于描述对象之间的连接关系和合作关系。

UML图学习序列图（顺序图）和协作图分类：UML 2012-11-30 16:42 2528人阅读评论(19) 收藏举报在面向对象动态建模，用于建立行为的实体间行为交互的四种图：状态图(Stage Diagram)，序列图(Sequence Diagram)，协作图(Communication Diagram)，活动图(Activity Diagram) ，其中，“顺序图”与“协作图”表述的是相似的消息。

序列图(Sequence Diagram)强调的消息时间顺序的交互图，描述类系统中类与类之间的交互，它将这些交互建模成消息互换，换句话说，顺序图描述了类与类之间之间相互交换以完成期望行为的消息。

顺序图的特点是清晰，一个设计很好地顺序图从左到右、从上到下可以很好地表示出系统数据的流向，为接下来的系统设计做好铺垫。

协作图(Collaboration Diagram /Communication Diagram，也叫合作图)是一种交互图（interaction diagram），强调的是发送和接收消息的对象之间的组织结构。

一个协作图显示了一系列的对象和在这些对象之间的联系以及对象间发送和接收的消息。

对象通常是命名或匿名的类的实例，也可以代表其他事物的实例，例如协作、组件和节点。

使用协作图来说明系统的动态情况。

1、序列图（顺序图）的知识点概要：点此看大图2、协作图知识点概要：点此看大图3：顺序图（1）先从图书馆借/还书角度了解顺序图从顺序图的流程中，清晰到了解程序的过程，十分清晰明了（2）从地铁购票的活动中来看顺序图根据机房收费系统来画的部分顺序图（3）：一般用户角度查询信息。

（4）：操作员注册新的学生账号（5）管理员的基本系统数据的的设定4、协作图（1）结合刚才的图书馆借/还书的过程。

根据序号可以发生的先后顺序（2）从地铁购票的角度来学习协作图（3）结合机房收费系统角度画的协作图一般用户查询信息：（4）操作员注册卡（5）管理员修改基本数据5、协作图与顺序图的区别和联系协作图和顺序图都表示出了对象间的交互作用，但是它们侧重点不同顺序图清楚地表示了交互作用中的时间顺序(强调时间)，但没有明确表示对象间的关系。

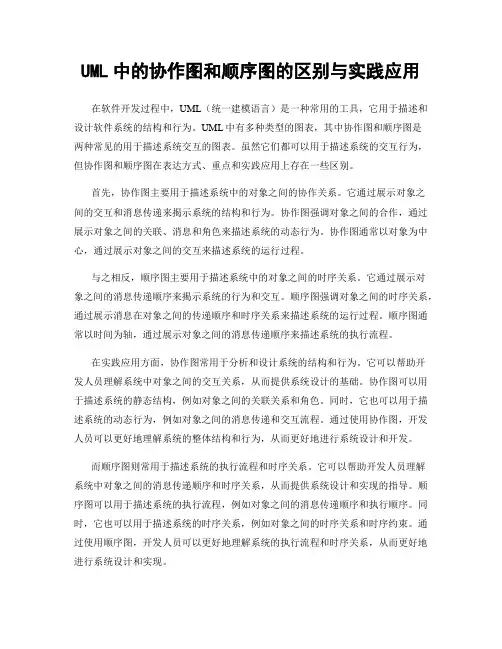

UML中的协作图和顺序图的区别与实践应用在软件开发过程中，UML（统一建模语言）是一种常用的工具，它用于描述和设计软件系统的结构和行为。

UML中有多种类型的图表，其中协作图和顺序图是两种常见的用于描述系统交互的图表。

虽然它们都可以用于描述系统的交互行为，但协作图和顺序图在表达方式、重点和实践应用上存在一些区别。

首先，协作图主要用于描述系统中的对象之间的协作关系。

它通过展示对象之间的交互和消息传递来揭示系统的结构和行为。

协作图强调对象之间的合作，通过展示对象之间的关联、消息和角色来描述系统的动态行为。

协作图通常以对象为中心，通过展示对象之间的交互来描述系统的运行过程。

与之相反，顺序图主要用于描述系统中的对象之间的时序关系。

它通过展示对象之间的消息传递顺序来揭示系统的行为和交互。

顺序图强调对象之间的时序关系，通过展示消息在对象之间的传递顺序和时序关系来描述系统的运行过程。

顺序图通常以时间为轴，通过展示对象之间的消息传递顺序来描述系统的执行流程。

在实践应用方面，协作图常用于分析和设计系统的结构和行为。

它可以帮助开发人员理解系统中对象之间的交互关系，从而提供系统设计的基础。

协作图可以用于描述系统的静态结构，例如对象之间的关联关系和角色。

同时，它也可以用于描述系统的动态行为，例如对象之间的消息传递和交互流程。

通过使用协作图，开发人员可以更好地理解系统的整体结构和行为，从而更好地进行系统设计和开发。

而顺序图则常用于描述系统的执行流程和时序关系。

它可以帮助开发人员理解系统中对象之间的消息传递顺序和时序关系，从而提供系统设计和实现的指导。

顺序图可以用于描述系统的执行流程，例如对象之间的消息传递顺序和执行顺序。

同时，它也可以用于描述系统的时序关系，例如对象之间的时序关系和时序约束。

通过使用顺序图，开发人员可以更好地理解系统的执行流程和时序关系，从而更好地进行系统设计和实现。

在实际应用中，协作图和顺序图常常结合使用。

UML中顺序图与协作图的对比与选择UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，它提供了多种图形化工具，其中顺序图和协作图是两种常用的交互图。

本文将对这两种图进行对比，并讨论在不同情况下的选择。

顺序图是一种描述对象之间交互行为的图形化工具。

它展示了对象之间的消息传递顺序，以及消息的触发和响应。

顺序图以时间为轴，清晰地展示了对象之间的交互过程。

通过顺序图，我们可以更好地理解系统中不同对象之间的协作方式。

例如，在一个订单处理系统中，顺序图可以展示顾客对象与订单对象之间的交互过程，包括顾客发起订单请求、订单对象接收请求并生成订单、顾客确认订单等。

协作图是一种描述对象之间协作关系的图形化工具。

它展示了对象之间的结构和关联关系，以及对象之间的消息传递。

协作图以对象为中心，通过箭头和标签展示了对象之间的交互过程。

与顺序图相比，协作图更加注重对象之间的结构和关联关系。

例如，在一个电子商务系统中，协作图可以展示顾客对象、订单对象和商品对象之间的协作关系，包括顾客对象发起订单请求、订单对象生成订单并关联商品对象等。

那么，在实际应用中，我们该如何选择使用顺序图还是协作图呢？首先，如果我们更关注对象之间的交互行为和消息传递顺序，那么顺序图是更好的选择。

顺序图以时间为轴，清晰地展示了对象之间的交互过程，帮助我们更好地理解系统中不同对象之间的协作方式。

例如，在一个银行系统中，我们可以使用顺序图展示客户对象与银行柜员对象之间的交互过程，包括客户发起取款请求、柜员接收请求并处理、客户确认取款等。

其次，如果我们更关注对象之间的结构和关联关系，那么协作图是更好的选择。

协作图以对象为中心，展示了对象之间的结构和关联关系，帮助我们更好地理解系统中不同对象之间的协作关系。

例如，在一个团队协作系统中，我们可以使用协作图展示团队成员对象之间的协作关系，包括成员之间的沟通、任务分配和工作协调等。

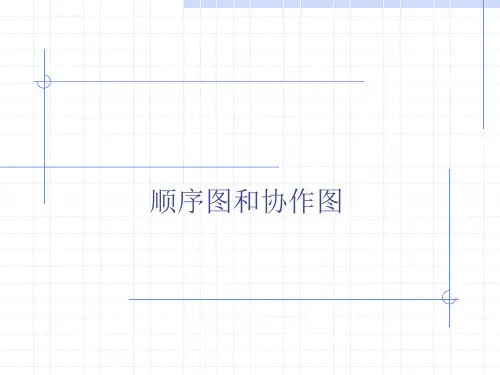

顺序图和协作图第4章顺序图和协作图4.1 交互图概述在一个待开发的系统中，任何对象都不是孤立存在的，系统中的这些对象都是通过传递消息进行交互的。

因此在设计系统时，就免不了对交互进行缄默，并用交互图展现出来。

4.1.1 交互的定义当需要对类操作、类、构件、用例乃至整个系统的控制流进行建模时，一定离不开“交互”。

交互：一次交互就是指在特定语境中，为了实现某一个目标，而在一组对象之间进行交换的一组消息所表示的行为。

交互图：是用来描述对象之间以及对象与参与者之间的动态协作关系以及协作过程中行为次序的图形文档。

通常用来描述一个用例的行为，显示该用例中所涉及的对性和这些对象之间的消息传递情况在大多数情况下，消息通常是指启动一个操作或发送一个信号，以及创建或销毁一个对象。

4.1.2 UML交互图的类型顺序图：是一种强调消息时间顺序的交互图，着重描述对象按照时间顺序的消息交换，为读者提供了控制流随着时间推移的清晰的可视化轨迹。

协作图（UML 2.0中的通信图）：强调的是参加交互的对象的组织，着重描述系统成分如何协同工作，为读者提供了在协作对象结构组织的语境中观察控制流的一个清晰的可视化轨迹。

顺序图和协作图从不同的角度表达了系统中的交互和系统的行为，它们可以相互转化，并且转换过程不会丢失信息。

定时图（UML 2.0中新增）：采用了一种带数字刻度的时间轴来精确地描述消息的顺序，而不是像顺序图那样只是指定消息的相对顺序，而且它还允许可视化的表示每条生命线的状态变化，当需要对实时时间进行定义时，采用定时图可以很好的满足。

交互概述图（UML 2.0中新增）：是交互图和活动图的混合物。

定时图和交互概述图是两种特殊的变体。

4.1.3交互图和类（图）4.2 顺序图顺序图：显示的是参与交互的对象及对象之间消息交换的顺序，用来表示用例中的行为顺序。

图显示的是汽车租赁系统中客户取车的顺序图，涉及5个对象：客户、预定请求、工作人员、工作记录和汽车。
