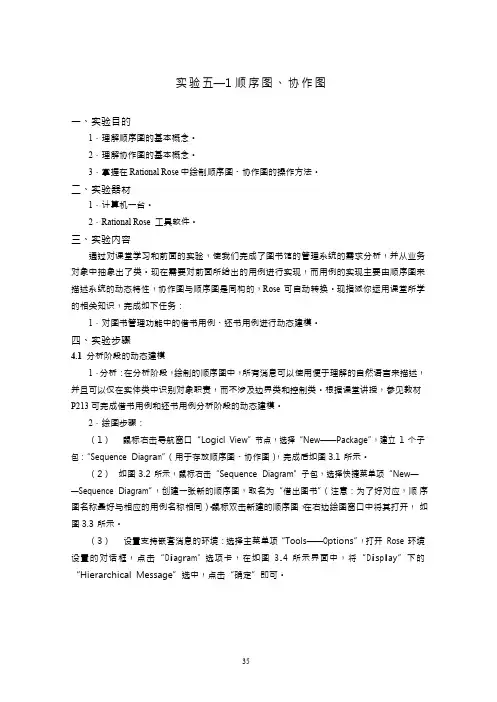

实验五—1 顺序图、协作图
一、实验目的
1.理解顺序图的基本概念。
2.理解协作图的基本概念。
3.掌握在Rational Rose 中绘制顺序图、协作图的操作方法。
二、实验器材
1.计算机一台。
2.Rational Rose 工具软件。
三、实验内容
通过对课堂学习和前面的实验,使我们完成了图书馆的管理系统的需求分析,并从业务对象中抽象出了类。
现在需要对前面所给出的用例进行实现,而用例的实现主要由顺序图来描述系统的动态特性,协作图与顺序图是同构的,Rose 可自动转换。
现指派你运用课堂所学的相关知识,完成如下任务:
1.对图书管理功能中的借书用例、还书用例进行动态建模。
四、实验步骤
4.1 分析阶段的动态建模
1.分析:在分析阶段,绘制的顺序图中,所有消息可以使用便于理解的自然语言来描述,并且可以仅在实体类中识别对象职责,而不涉及边界类和控制类。
根据课堂讲授,参见教材P213 可完成借书用例和还书用例分析阶段的动态建模。
2.绘图步骤:
(1)鼠标右击导航窗口“Logicl View”节点,选择“New——Package”,建立1 个子包:“Sequence Di ag ra m”(用于存放顺序图、协作图),完成后如图 3.1 所示。
(2)如图 3.2 所示,鼠标右击“Sequence Diagram”子包,选择快捷菜单项“New——Sequence Di ag ram”,创建一张新的顺序图,取名为“借出图书”(注意:为了好对应,顺序图名称最好与相应的用例名称相同)。
鼠标双击新建的顺序图,在右边绘图窗口中将其打开,如图 3.3 所示。
(3)设置支持嵌套消息的环境:选择主菜单项“Tools——O ptions”,打开Rose 环境设置的对话框,点击“D i a g r a m”选项卡,在如图3.4所示界面中,将“D i s p l a y”下的“Hierarchical Message”选中,点击“确定”即可。
图 3.1
图 3.2
图3.3
图3.4
(4)绘制类:从导航窗口中,将“Use Case View”节点下的参与者“图书管理员”拖到绘图窗口;将“Class Diagram”包下“BO”实体包中的相关类“Reader”、“ResourceItem”、“ResourceTitle”和“Loan”拖到绘图窗口中,如图3.5 所示。
图3.5
(5)绘制消息:选择左边顺序图工具栏“Object Message”图标,在右边绘图窗口中绘制一条“图书管理员”发给“Reader”对象的消息,Rose 系统自动为此消息添加序号,如图3.6 所示。
鼠标右击该消息,选择“Open Specification”菜单项,出现如图3.7 所示的消息设置对话框,在Name 框中输入消息的名称:“验证读者”,点击OK 即可完成设置。
以此
类推,我们完成“借出图书”其余消息的绘制,完成后如图3.8 所示。
图3.6
图3.7
图3.8
(6)重复步骤第(2)—(5)步骤,按照同样的方法完成用例“归还图书”的顺序图,完成后的顺序图如图 3.9 所示。
(7)分析阶段的动态建模完成后,可以保存模型文件为“图书管理系统.mdl”。
图3.9
4.2 设计阶段的动态建模
1.分析:在设计阶段,顺序图中需要引入边界类和控制类,在识别对象职责的基础上,需要将消息转换为类的方法,为方法定义参数、返回值类型,便于计算机的实现。
2.绘图步骤:
(1)在分析阶段保存的模型文件基础上,打开“借出图书”的顺序图。
(2)在顺序图中引入一个“L e n d W i n d o w”界面类和一个“L en dL og ic”控制类,如图3.10 所示。
图3.10
(3)为消息定义类的方法:绘制一条从“图书管理员”指向“LendWindow”对象的消息,如图3.11 所示,鼠标右击该消息,在快捷菜单中查找是否有名为“newReader”的方法,若存在,则在快捷菜单中选择“newReader”项;若不存在,则选择快捷菜单项“<New operation>”,为“LendWindow”类添加一个新方法newReader(参数:AcardNo,属于String 型,返回值类型为Reader 类),我们可以参照实验二“设计阶段的静态建模”中为类方法定义参数和返回值的步骤(4)、(5),完成新方法的定义,完成后顺序图如图3.12 所示。
此时回到“Class Diagram”下的类图Overall 中,我们发现Rose 自动为“LendWindow”类添加了
“newReader”方法。
如图3.13 所示。
图 3.11
图 3.12
图 3.13
(4) 重复第(3)步,为其余的消息定义方法,来完善分析阶 段 “借出图书”的顺序图,注意:对象发给自己的消息,应使用左边工具栏“Message to Self ”
图标。
经过改进后顺序图如图3.16 所示。
(5)完善“归还图书”顺序图:同“借出图书”顺序图的绘制方法相同,打开“归还图书”的顺序图,,模仿第(2)—(4)步骤,即可完成“归还图书”设计阶段的动态建模和类的方法设计。
完成后,如图3.17 所示。
(6)生成协作图:在导航窗口双击“借出图书”顺序图,将其打开后,按下F5 键,即可生成与之对应的协作图,Rose 自动生成的协作图由于相互重叠,比较乱,打开后加以整理,即可比较规范,如果协作图中对象间有多余的线条,选中后按下Ctrl+D 就能将它删除。
完成后如图3.14 所示。
按照同样的方法,我们可以生成如图3.15 所示的“归还图书”协作图。
保存模型文件为“图书管理系统.mdl”。
图3.14
图3.15
