液压压合机工作原理

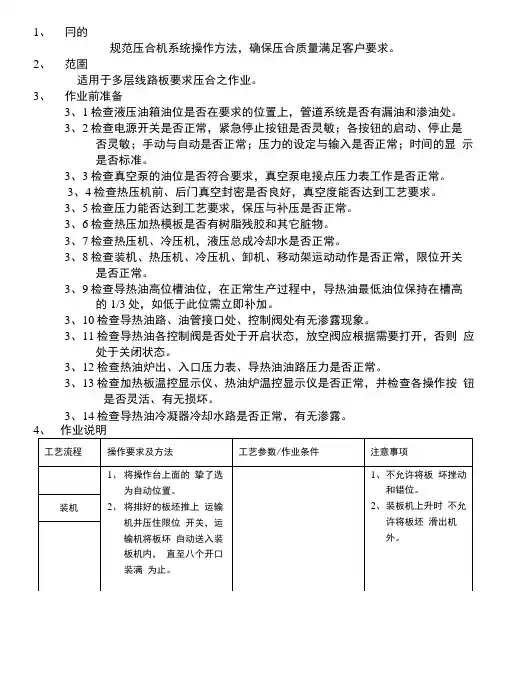

1、 冃的

规范压合机系统操作方法，确保压合质量满足客户要求。

2、 范圉

适用于多层线路板要求压合之作业。

3、 作业前准备

3、1检查液压油箱油位是否在要求的位置上，管道系统是否有漏油和渗油处。

3、2检查电源开关是否正常，紧急停止按钮是否灵敏；各按钮的启动、停止是

否灵敏；手动与自动是否正常；压力的设定与输入是否正常；时间的显 示是否标准。

3、3检查真空泵的油位是否符合要求，真空泵电接点压力表工作是否正常。

3、4检查热压机前、后门真空封密是否良好，真空度能否达到工艺要求。

3、5检查压力能否达到工艺要求，保压与补压是否正常。

3、6检查热压加热模板是否有树脂残胶和其它脏物。

3、7检查热压机、冷压机，液压总成冷却水是否正常。

3、8检查装机、热压机、冷压机、卸机、移动架运动动作是否正常，限位开关

是否正常。

3、9检查导热油高位槽油位，在正常生产过程中，导热油最低油位保持在槽高

的1/3处，如低于此位需立即补加。

3、10检查导热油路、油管接口处、控制阀处有无渗露现象。

3、11检查导热油各控制阀是否处于开启状态，放空阀应根据需要打开，否则 应处于关闭状态。

3、12检查热油炉出、入口压力表、导热油油路压力是否正常。

3、13检查加热板温控显示仪、热油炉温控显示仪是否正常，并检查各操作按 钮是否灵活、有无损坏。

3、14检查导热油冷凝器冷却水路是否正常，有无渗露。

4、 作业说明

工艺流程 操作要求及方法 工艺参数/作业条件 注意事项

1、 将操作台上面的 挚了选为自动位置。

2、 将排好的板坯推上 运输机并压住限位 开关，运输机将板坏 自动送入装板机内， 直至八个开口装满 为止。 1、 不允许将板 坏挫动和错位。

2、 装板机上升时 不允许将板坯 滑出机外。 装机

1、将移动架开至装板机前

面，开动拉板机构将装

板机上的板坯拉入移动

架内。 1、 入炉温度:120-160°C o

液压裁断机工作原理

液压裁断机是一种利用液压系统来实现切割材料的机械设备。它的工作原理主要包括以下几个步骤：

1. 液压系统供油：液压裁断机的液压系统会提供液压油，并通过液压泵将油送到液压缸中。

2. 液压缸驱动刀具：液压缸是液压裁断机的主要执行部件，通过液压压力使活塞在液压缸内来回运动。液压缸端部连接刀具，在液压压力的作用下，刀具会产生切割力。

3. 材料夹紧：液压裁断机通过夹持装置将待切割的材料夹紧，以确保切割过程中材料的稳定性。

4. 运动控制：液压裁断机还配备运动控制系统，通过控制液压泵的压力和流量，以及控制刀具相对于材料的运动速度和位置，实现精确的切割操作。

5. 切割过程：当液压缸运动到一定位置后，刀具会与材料接触开始切割，切割力会使刀具通过材料，完成切割操作。

6. 完成切割：当切割完成后，液压缸会回到初始位置，刀具与材料分离。材料夹紧装置会释放材料，准备下一次切割。

通过以上步骤，液压裁断机能够高效、精确地完成各种切割任务，并广泛应用于金属加工、塑料加工、纺织品等领域。

压屏机工作原理

压屏机工作原理是利用压力将物体与另一个物体接触并进行压合的机械装置。其工作原理可概括为以下几个步骤：

1. 材料准备：首先，需要准备两个或更多的物体，其中一个通常是需要被压合或粘合在另一个物体上的工件。

2. 上下模具调整：将压屏机的上下模具调整到合适的位置，确保工件能够适当地在两者之间放置。

3. 调整压力：根据工艺要求，对压屏机进行相应的调整，以达到所需的压力水平。

4. 操作控制：将工件放置在模具中间的空间中，然后通过操作控制装置，触发压力机开始工作。

5. 压合过程：经过启动后，压屏机会运用高压力将物体压合在一起。通常，机器上的液压系统会通过向压力缸施加力，使其运动并施加压力到工件上。

6. 压合完成：一旦达到所需的压力和时间要求，操作员便会停止机器的运作。此时工件已经被完全压合，可以进行下一步的操作或处理。

总的来说，压屏机通过调整模具的位置、设定所需压力以及施加高压力和适当时间间隔，实现了将两个或多个物体压合在一起的工作。这一过程广泛应用于各个行业，包括汽车制造、电子制造等。

fpc真空压合机原理

一、引言

fpc真空压合机是一种广泛应用于电子、光电、航空航天等领域的高精度压合设备。它通过利用真空环境下的压力差，将两个或多个材料通过热压合、冷压合等方式固定在一起。本文将介绍fpc真空压合机的工作原理及其应用。

二、工作原理

fpc真空压合机的工作原理主要包括以下几个步骤：

1. 创建真空环境

将工作室内的空气抽取出来，创建一个真空环境。这是通过真空泵等设备实现的。真空环境的建立可以有效排除空气中的氧气和水分，从而减少氧化和腐蚀的可能性。

2. 材料准备

在真空室内，将需要压合的材料放置在预定的位置上。这些材料可以是金属、塑料、玻璃等不同种类的材料。

3. 加热和压合

接下来，通过加热系统对材料进行加热，使其达到一定的温度。加热的方式可以是通过加热板、电磁加热等方式进行的。当材料达到所需温度后，开始施加一定的压力，将材料压合在一起。这一步骤可以通过液压系统或气压系统实现。

4. 压合时间和压力控制

在压合过程中，需要控制压合的时间和压力。压合时间要根据不同的材料和压合要求进行调整，以确保压合的质量。压力的控制可以通过压力传感器等设备实现。

5. 冷却和恢复

经过一段时间的加热和压合后，材料需要进行冷却。可以通过冷却系统将材料的温度降低到一定的程度。冷却后，可以打开真空室，将材料取出。此时，材料已经完成压合过程，可以进一步进行后续的加工和使用。

三、应用领域

fpc真空压合机在多个领域有着广泛的应用，主要包括以下几个方面：

1. 电子行业

在电子行业中，fpc真空压合机常用于电路板的制造过程中。通过将电路板的不同层次进行压合，可以实现多层电路板的制作。这样可以提高电路板的集成度和稳定性，提高电子产品的性能。

2. 光电行业

在光电行业中，fpc真空压合机常用于光学元件的制造过程中。通过压合不同材料的光学元件，可以实现光学元件的高精度对位和稳定性。这对于制造高精度的光学仪器和设备具有重要意义。
